Распаечная коробка: Распаечная коробка для деревянного дома

Содержание

Распаечная коробка для деревянного дома

и воплощение

с 1998 года

Антипожарная металлическая распаечная (распределительная) коробка «ПЕНТА» для деревянного дома с доступом через люстру

Назначение:

1. Металлическая распаечная коробка для деревянного дома с доступом через люстру. Распаечная коробка монтируется за потолочным покрытием, за люстрой / светильником. Соединения снаружи не видны. Для монтажа и обслуживания контактов доступ через люстру / светильник.

Как работает?

Представим: плохой контакт — короткое замыкание — температура 1500 градусов. За потолком пыль, опилки — как порох. Антипожарный металлический корпус обладает так называемой локализационной способностью.

Плохой контакт — короткое замыкание – дом не загорелся.

2. Распаечная коробка с доступом через люстру / светильник — экономим 100 метров кабеля и трубы.

В МАГАЗИН / ЦЕНА

Как экономим 100 метров кабеля и трубы при скрытом монтаже?

Места соединения в щите увеличивают протяженность линий и как следствие увеличивают расход кабеля и трубы

Используем распаечную коробку «ПЕНТА» с доступом через люстру.

Экономим 100 метров кабеля и трубы

5 особенностей металлической распределительной коробки для деревянного дома:

1. Выдерживает температуру короткого замыкания — 1500 градусов. Герметичный, стальной корпус, толщиной

    2 мм,

2. Имеет 5 монтажных плоскостей для герметичного монтажа металлической трубы под прямым углом.

3. Отверстия под кабель сверлятся по месту – сохраняем герметичность.

4. Размер корпуса 100 х 160 х 65 мм – это 2 момента:

                  1. монтаж кабеля без изломов

                 2. теплоотвод от лампочки – изоляция не пересыхает

5. Установочное кольцо исключает контакт с горючим потолочным покрытием.

Технические характеристики:

1. Монтажный размер бокса: 100 х 160 х 65 мм

2. Посадочное место 66 мм. Для монтажа «неповоротного» светодиодного светильника (цоколь GU 5.3)

3. Рассчитан на установку крюка для подвесной люстры

4. Рассчитан на установку накладной люстры

5. Рассчитан на установку с металлической трубой диаметром 15-25 мм.

6. Максимальная толщина потолочного покрытия 15 мм.

Распаечная коробка за потолочным покрытием (вид снизу)

4 элемента скрытой проводки:

1. Металлическая труба
2. Встроенные распаечные коробки
3. Встроенные электролюки
4. Металлический подрозетник

Условия поставки:

От 1 штуки

Москва — самовывоз из офиса или доставка курьерской службой

Регионы — отправка почтой России или транспортной компанией

В МАГАЗИН / ЦЕНА

3 варианта сопряжения распаечной коробки с люстрой / светильником

(распаечная коробка в запотолочном пространстве)

1. С встроенным светодиодным

    светильником

2. С подвесной люстрой

3. С накладным светильником

Распаечная коробка для дерева — крепление к лагам. Черновой и чистовой потолок не зашит.

Распаечная коробка для деревянного дома — крепление к лагам. Черновой и чистовой потолок не зашит. Вид сверху.

Распределительная коробка для дерева — крепление к лагам. Чистовой потолок не зашит

Антипожарная металлическая распаечная коробка для деревянного дома | распределительная коробка для деревянного дома | распаечная коробка для дерева  | металлическая распределительная коробка для дерева

Распаячная коробка ОП 150х110х70мм, крышка, IP55, 10 гермовводов TDM, Коробки распаячные IP44, IP55

  • Главная
  • Системы для прокладки кабеля
  • Коробки монтажные
  • Коробки распаячные IP44, IP55

Распаячная коробка ОП 150х110х70мм, крышка, IP55, 10 гермовводов, инд. штрихкод, TDM SQ1401-1242

Распаячная коробка ОП 150х110х70мм, крышка, IP55, 10 гермовводов, инд. штрихкод, TDM SQ1401-1242

Назначение

  • Для защиты от сырости и механических повреждений мест соединения проводов и кабелей.
  • Для размещения внутри них и защиты различных устройств: электронных приборов, плат, клеммников, и т. д.
  • Могут быть использованы на открытом воздухе.

Применение



Жилые помещения (дома, дачи).
Объекты коммерческой недвижимости (офисы, торговые центры, общественные помещения).
Инфраструктурные объекты (больницы, детские сады, школы)



Преимущества




Коробки предназначены для крепления на стены, потолки.
Могут использоваться как отдельно, так и в системе с трубами из ПВХ или металлорукавом.
Крепление крышки саморезами обеспечивает удобный монтаж и надежную защиту.
Ступенчатые гибкие сальники (гермовводы) для подсоединения гофрированных и гладких труб обеспечивают дополнительную герметизацию корпуса.
Уплотнитель по периметру крышки обеспечивает степень защиты IP55 от проникновения пыли и влаги. Без уплотнителя коробки имеют степень защиты IP44.



Коробки имеют современный дизайн, отвечают требованиям стандартов безопасности. Каждая коробка имеет индивидуальный стикер, на который нанесена вся необходимая информация об изделии и штрихкод ЕАN-13.

Материалы

  • Высококачественный полистирол.

Цвет серая
Степень защиты IP55
Минимальная отгрузка, ед. 30

Похожие товары

206.36 руб

Распаячная коробка ОП 150х110х70мм, крышка, IP44, 10 гермовводов, инд. штрихкод, TDM

73.55 руб

Распаячная коробка ОП 100х100х55мм, крышка, IP54, 8вх. инд. штрихкод TDM

228.60 руб

Распаячная коробка ОП 150х110х85мм, крышка, IP44, гладкие стенки, инд. штрихкод, TDM

416.63 руб

Распаячная коробка ОП 190х140х120мм, крышка, IP44, 10 гермовводов, инд. штрихкод, TDM

Как использовать съемные электрические коробки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Обзор проекта

Некоторые электрические коробки могут объединяться друг с другом. Это означает, что после небольших манипуляций отдельные электрические коробки могут быть соединены (соединены) бок о бок, чтобы сформировать коробку с двумя, тремя или даже четырьмя постами. Классическая сборная коробка из металла, которую иногда называют «каменной коробкой», потому что металлические коробки обычно используются для каменных стен. На практике, однако, эти двустворчатые металлические коробки используются во всех видах строительства, в том числе в стенах с традиционным каркасом из стеновых панелей. Профессиональные электрики держат большой запас разъемных коробок, поскольку они могут использоваться для многих целей и избавляют от необходимости держать под рукой коробки с двумя или тремя группами.

Доступны также пластиковые коробки на защелках, но чтобы найти их, вам, возможно, придется делать покупки в специализированном магазине, торгующем электротоварами — они не продаются в большинстве строительных магазинов. Складные коробки, наиболее доступные в домашних центрах и хозяйственных магазинах, относятся к металлическому типу, и они подходят для всех применений.

Съемные коробки доступны в стилях, подходящих для нового строительства, а также для ретро-установок — этот последний тип иногда называют коробкой «старой работы». Обязательно купите тот тип, который вам нужен.

Единственный инструмент, необходимый для сборки металлических коробок, — это отвертка.

Оборудование/инструменты

  • Отвертка

Материалы

  • 2 сборных электрических ящика

  1. Снимите установочный винт боковой пластины

    Чтобы соединить две или более группируемых коробок, сначала нужно выкрутить установочный винт со стороны коробки, которая будет соединяться с соседней коробкой. Эти установочные винты удерживают съемные боковые пластины на месте. Отложите винты в сторону, потому что они вам снова понадобятся, чтобы соединить коробки вместе.

    Если вы соединяете две одинарные коробки, чтобы сделать двойную коробку, вы снимаете правую пластину одной коробки и левую пластину другой коробки.

    Ель / Тимоти Тиле

  2. Снимите боковые пластины

    Со стороны, где вы сняли установочный винт, осторожно потяните и поверните боковую пластину, пока она не выйдет из электрической коробки.

    В большинстве моделей есть небольшие запирающие изогнутые фланцы, которые удерживают стороны на месте при прикреплении установочного винта; когда вы отвинчиваете установочный винт, становится возможным вытащить боковую пластину, слегка повернув ее. В коробках других стилей боковые пластины могут крепиться к коробке с помощью выступов и прорезей — здесь вы просто вытягиваете боковую пластину, чтобы освободить ее.

    Боковые панели для комбинированной электрической коробки вам не понадобятся, поэтому при желании вы можете их утилизировать. Или держите их в качестве запасных частей: многие домовладельцы нашли неожиданные способы использования этих маленьких тарелок.

    Ель / Тимоти Тиле

  3. Присоединяйтесь к отдельным ящикам

    Сдвиньте электрические коробки так, чтобы их открытые стороны были обращены друг к другу. У них будут изогнутые выступы или прорези, которые помогут им надежно стыковаться друг с другом. Убедитесь, что между коробками нет промежутков, потому что они должны создавать полный корпус, чтобы соответствовать коду.

    Закрепите соединения коробки с помощью установочных винтов, которые вы сняли ранее, и надежно затяните их с помощью отвертки. Готовая коробка готова к установке.

    Наконечник

    Для дополнительной безопасности возьмите 3-дюймовый кусок проволоки калибра 14 и сформируйте его в форме буквы U. Проденьте его через два ближайших отверстия сзади, затем используйте плоскогубцы, чтобы повернуть и согнуть. Это закрепит коробки в трех точках, двух винтах и ​​витой проволоке.

    Ель / Тимоти Тиле

СОЕДИНИТЕЛЬНЫЕ КОРОБКИ・КЛЕММНЫЕ КОРОБКИ | ПРОДУКТЫ | ТАКАЧИ

СОЕДИНИТЕЛЬНЫЕ КОРОБКИ・КЛЕММНЫЕ КОРОБКИ -PDF

КАТЕГОРИЯ： СОЕДИНИТЕЛЬНАЯ КОРОБКА・КЛЕММНАЯ КОРОБКА・ЭЛЕКТРОМОНТАЖНАЯ КОРОБКА・РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА・ЭЛЕКТРИЧЕСКИЙ КОРПУС

Водонепроницаемая распределительная коробка из пластика и литого под давлением алюминия.

Коробка и клеммы совмещены в этих моделях для электромонтажных работ.
Класс защиты IP68, IP67 и IP65 для надежной защиты промышленной проводки, реле для двигателей или датчиков.

  • ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ ВОДОНЕПРОНИЦАЕМАЯ РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА IP68 серии WG
  • Высокоэффективная водонепроницаемая распределительная коробка IP68.
  • Защита от погружения на 24 часа на глубину 1 метр.
  • Изготовлен из устойчивого к УФ-излучению материала ASA.
  • Идеальное решение для использования в качестве наружной электрической распределительной коробки.
  • НОВЫЙ ПРОДУКТ

ДЕТАЛИ

  • КЛЕММНЫЙ БЛОК серии WTB
  • Клеммы, совместимые с сериями WG・WGV.
  • Электрические характеристики 600 В 35 А
  • Рабочая темп. Диапазон -40℃ ~ +90℃
    • Доступны
  • 3P, 6P, 7P, 10P.
  • НОВЫЙ ПРОДУКТ

ДЕТАЛИ

  • КЛЕММНАЯ БЛОК СОЕДИНИТЕЛЬНАЯ КОРОБКА — серия TMC
  • Встроенная распределительная коробка кабельных вводов и клеммная колодка.
  • Класс защиты IP65 благодаря высокому маслостойкому материалу PBT.
  • Характеристики клеммной колодки: 250 В, 15 А
  • Доступны 3-, 4- и 6-полюсные типы.

    ДЕТАЛИ

    • КЛЕММНАЯ БЛОК СОЕДИНИТЕЛЬНАЯ КОРОБКА — серия TMB
    • Распределительная коробка со встроенной клеммной колодкой.
    • Изготовлен из огнестойкого АБС-пластика (UL94V-0).
    • Характеристики клеммной колодки: 400 В 17,5 А
    • Доступны типы с 4, 6, 10, 15, 20 и 10P×2 полюса.

      ДЕТАЛИ

      • СОЕДИНИТЕЛЬНАЯ КОРОБКА IP67 с ВЫБИВАЕМЫМИ ОТВЕРСТИЯМИ — серия SPCM
      • Распределительная коробка из водонепроницаемого поликарбоната с выбивными отверстиями.
      • Класс защиты: IP67 (соответствует рейтингу NEMA6)
      • Для распределительной коробки, блока управления и беспроводных сетевых устройств.
      • 28 различных размеров с 2 типами крышек.
      • НОВЫЙ РАЗМЕР

      ДЕТАЛИ

      • КОРПУС ИЗ ПОЛИКАРБОНАТА IP67 — серия SPCP
      • Водонепроницаемый корпус из поликарбоната для тяжелых условий эксплуатации.
      • Класс защиты: IP67 (соответствует рейтингу NEMA6)
      • Для контроллера, сетевых устройств, наружного измерительного прибора.
      • 28 различных размеров с 2 типами крышек.

        ДЕТАЛИ

        • КЛЕММНЫЙ БЛОК — серия STB
        • Двухъярусная клеммная колодка для серии SPCM・SPCP.
        • Электрические характеристики: 300 В 30 А
        • Доступны 12 различных моделей от 2 до 10 полюсов.

          ДЕТАЛИ

          • СОЕДИНИТЕЛЬНАЯ КОРОБКА ИЗ АЛЮМИНИЕВОГО ЛИТИЯ — серия TMA
          • Клеммная коробка из литого под давлением алюминия.
          • Класс водонепроницаемости IP65 и ударопрочный корпус.
          • Характеристики клеммной колодки: 400 В 17,5 А
          • Доступны типы с 6, 9, 15, 20 и 30 полюсами.

            ДЕТАЛИ

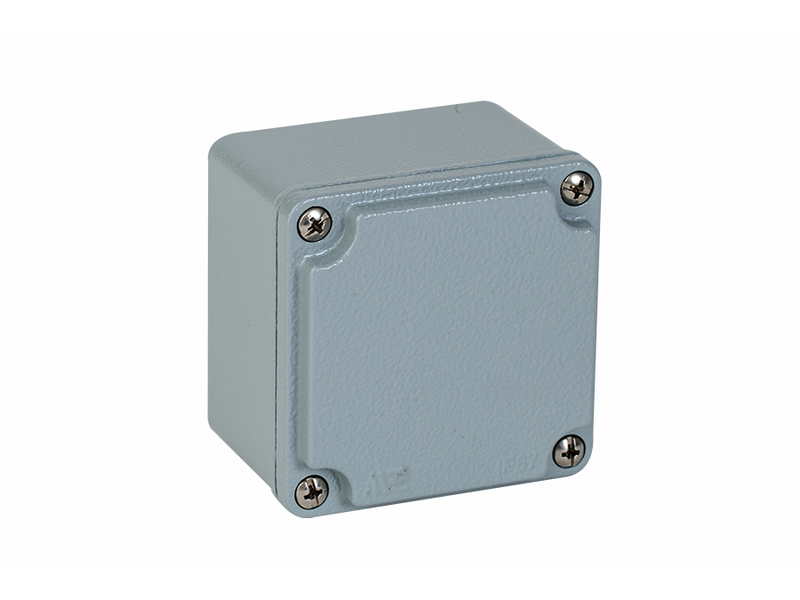

            • IP67 ЛИТОЙ АЛЮМИНИЕВЫЙ КОРОБ серии BDN
            • Водонепроницаемый литой алюминиевый корпус со степенью защиты IP67.
            • Прочный и надежный для тяжелых условий эксплуатации.
            • Доступны модели с порошковым покрытием серого цвета и необработанные модели.
            • Доступно 8 различных размеров.

              ДЕТАЛИ

              • СЕТЕВОЙ ПЛАСТИКОВЫЙ КОРОБ IP67 — серия WP
              • Водонепроницаемый пластиковый корпус IP67.
              • Простой монтаж на столб с помощью дополнительного монтажного кронштейна.
              • Подходит для беспроводных инструментов, LoRa WAN и точек доступа.
              • Доступно 24 различных размера на выбор.
              • НОВЫЙ РАЗМЕР

              ДЕТАЛИ

              • ПЛАСТИКОВАЯ КОРОБКА РАСПРЕДЕЛЕНИЯ IP65 — серия BCSB
              • Распределительная коробка IP65 с 1 ~ 4 отверстиями Φ22 на верхней крышке.
              • Огнестойкий поликарбонатный материал UL94V-0.
              • Выбивные отверстия Φ22 на 2 противоположных концах для облегчения доступа к проводке.
              • Доступны 4 разных размера.
              • НОВЫЙ ПРОДУКТ

              ДЕТАЛИ

              • IP65 ПЛАСТИКОВАЯ КОРОБКА МАЛЕНЬКОГО ТИПА — серия BCAS
              • Недорогая и компактная водонепроницаемая коробка из АБС-пластика.
              • Применение: распределительная коробка, распределительная коробка, контроллер и т. д.
              • Класс защиты: IP65
              • Доступно 39 различных размеров.

                ДЕТАЛИ

                • КАБЕЛЬНЫЙ ВВОД С ЗАЩИТОЙ ОТ ВОДЫ IP68 — серия AG
                • Кабельный ввод IP68 с защитой от воды.
                • Прочный и термостойкий материал PA6FG. (от -20°C до +100°C)
                • Широкий выбор для резьбы M8 ~ M50
                • На выбор 15 размеров. (кабель Φ2,5 мм ~ Φ42 мм.)

                  ДЕТАЛИ

                  • КАБЕЛЬНЫЙ ВВОД ИЗ ПОЛИАМИДА — серия RM
                  • Недорогие кабельные вводы из полиамида.
                  • Широкий выбор кабелей M8 ~ M63 и Φ1 мм ~ Φ44 мм.
                  • Класс защиты: IP67
                  • Высокомаслостойкое резиновое уплотнение и уплотнительное кольцо из NBR.

                    ДЕТАЛИ

                    • КАБЕЛЬНЫЙ ВВОД ДЛЯ ЗАЩИТЫ ОТ ПОГОДЫ – серия RMW
                    • Всепогодные кабельные вводы для длительного использования вне помещений.
                    • Силиконовая уплотнительная вставка и уплотнительное кольцо с высокой устойчивостью к разложению.
                    • Класс защиты: IP67
                    • Размер резьбы M8 ~ M50, диапазон кабелей Φ1 мм ~ Φ38 мм.

                      ДЕТАЛИ

                      • МЕТАЛЛИЧЕСКИЙ КАБЕЛЬНЫЙ ВВОД IP68 — серия AGM
                      • Металлический кабельный ввод с защитой от воды IP68.
                      • Класс защиты: IP68 1 бар / 30 мин
                      • Широкий выбор, для M6 ~ M50 и PG7 ~ PG16.
                      • Подходит для 19 размеров. (кабель Φ2 мм ~ Φ42 мм)

                        ДЕТАЛИ

                        • КАБЕЛЬНЫЙ ВВОД ДЛЯ РАЗГРУЗКИ НАТЯЖЕНИЯ — AGSP серии
                        • Кабельный сальник для защиты от пятен. (Спиральный кабельный ввод.)
                        • Класс защиты: IP67
                        • 4 размера для M12・M16・M20. (кабель диаметром 3,5 мм～12 мм)
                        • Доступен в светло-сером и черном цветах.

                          ДЕТАЛИ

                          • КАБЕЛЬНЫЙ ВВОД ДЛЯ РАЗГРУЗКИ НАТЯЖЕНИЯ — серия RSP
                          • Кабельный сальник для защиты кабелей.
                          • Класс защиты: IP67
                          • 4 размера для M12・M16・M20・M25 светло-серого и черного цвета.
