Содержание
- Преимущества и недостатки ворот на основе профнастила
- Устройство и конструкция распашных систем из профнастила
- Преимущества ворот из профнастила с калиткой и без нее
- Сборка распашных ворот с облицовкой из профнастила
- Сварка каркаса распашных ворот
- Монтаж профнастила на каркас
- Заключение
Конструирование и изготовление построек, ограждений, навесов, временных и постоянных сооружений из листов профнастила сегодня приобрело просто повальный характер.
Относительно недорогой и простой в обращении материал позволяет с минимальными трудозатратами строить быстро и качественно, был бы правильный чертеж и время. Поэтому, если возникла необходимость построить или обновить въезд на территорию участка, чаще всего выбирают распашные ворота из профнастила, надежные и простые в сборке.
Преимущества и недостатки ворот на основе профнастила
Тонколистовая профилированная сталь не является единственно возможным материалом для конструирования распашных ворот. Например, можно использовать алюминиевый профиль, сэндвич- панели, штакетник, деревянный брус и доску или поликарбонатные листы. Но по соотношению цена- качество конструкция распашных ворот из профнастила получается наиболее доступной по цене при высокой прочности устройства и относительно несложной в постройке.
Распашные ворота на основе профнастила опережают конкурентов сразу по нескольким пунктам:
- Облицовка из профнастила не требует специальных условий эксплуатации, как,например, древесина, ПВХ–панели или цементно-органические плиты.
Тонкий металл с защитным покрытием способен простоять в течение двух десятков лет без оглядки на дождь, ультрафиолет солнца или удары града; - Полимерное покрытие профнастила на основе органических композиций по внешнему виду и стойкости к разрушающему воздействию окружающей среды не уступает самым дорогим моделям распашных ворот промышленного изготовления;
- Стальной каркас распашных ворот отлично комбинируется с металлом профнастила, без проблем температурного расширения или риска возникновения электрохимической коррозии.
Устройство и конструкция распашных систем из профнастила
Общее устройство ворот с распашными створками можно понять из представленного чертежа. По сути, конструкция створки представляет собой каркас из профилированной трубы в виде замкнутой рамы со стальными угловыми косынками усиления жесткости или чаще всего – распорками и подкосами из трубы меньшего сечения.
Стандартная высота полотна створок принимается в диапазоне от 1500 мм до 3000 мм.
Более высокие ворота из профнастила изготавливаются исключительно промышленным способом. Одним из основополагающих критериев является ширина ворот. В зависимости от ширины выбирается сечение трубчатого профиля, из которого собирается внешняя рама створок. Чаще всего это квадратный 40х40 или прямоугольник 40х60 мм с распорками из трубы сечением 20х40 мм.
Ширина распашных ворот редко превышает 4,5- 5 м в основном из-за того что, в противном случае, резко возрастает вес конструкции и нагрузка на вертикальные столбы- опоры. Кроме того, пользоваться створками значительных размеров становится крайне неудобно из-за значительного увеличения описываемой створкой площади при открывании ворот.
Столбы для навешивания распашных ворот изготавливают в трех вариантах:
- В виде забетонированных в грунт толстостенных стальных труб или швеллеров;
- Кирпичные опоры, выложенные в виде башни или колонны, толщиною в полтора- два кирпича;
- Железобетонные столбы, отлитые в съемную опалубку, армированные горячекатаным прутком.
Для кирпичных и железобетонных опор в процессе изготовления в толщу столба выполняется установка закладных элементов из стального уголка или трубы. Впоследствии к ним будут привариваться ответные части петель крепления ворот. Кирпичные или бетонные колонны применяют чаше всего для распашных конструкций в сочетании с панельными заборами или ограждением из кирпича, природного камня или бетонных плит.
Боковая поверхность створок с лицевой стороны обшивается листами профнастила. Для небольших по размеру створок используют тонкостенный лист в 0,45- 0,5 мм толщиной и высотой волны 5- 20 мм. Самым ходовым облицовочным материалом является профнастил марки С8-С21. За счет малой толщины листа профнастила общий вес облицовки лицевой стороны распашных ворот составляет чуть более 20 кг.
Кроме того, относительно малая высота профиля делает поверхность из профнастила визуально более плоской. Чем выше створки или шире проем распашных ворот, тем более жесткий и тяжелый профнастил приходится использовать для облицовки.
Например, при увеличении габаритов с 200х250 см до 300х250 см вес каркаса распашных ворот из профнастила возрастает не в полтора раза, а 1,8- 2 раза.
Усилить каркас можно двумя способами. В первом случае вместо металлических используются дополнительные распорки из дерева или клееного бруса, дубовых досок. Во втором случае для облицовки используют более толстый профнастил, с металлом в 0.6- 0.7 мм и высотой волны до 40 мм. Увеличение веса распашной конструкции за счет более толстого металла составит всего 10- 15%.
Преимущества ворот из профнастила с калиткой и без нее
Створки распашных ворот, как и любых других конструкций, не слишком удобны для ежедневного пользования жильцами дома, поэтому обязательным спутником является калитка.
Калиточные двери оборудуются тремя способами:
- В виде отдельного входа, без обустройства дверного проема в створке ворот;
- С оборудованием входа в одной из створок распашных ворот;
- Проектирование распашной системы в виде несимметричной конструкции.

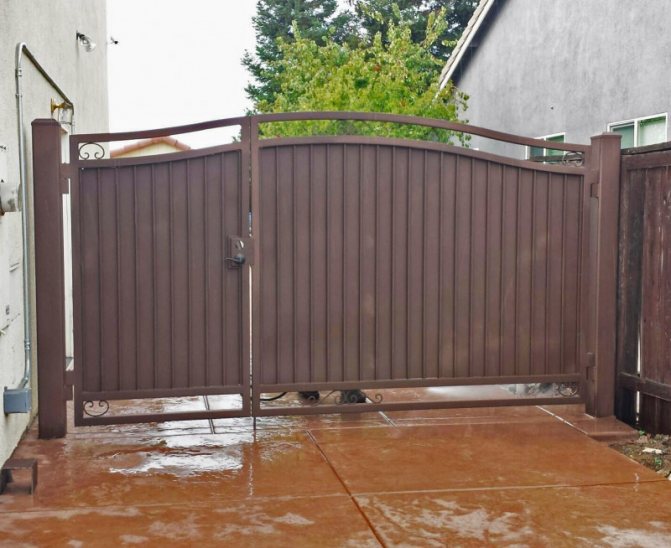

В последнем случае одна из створок занимает три четверти проема ворот и используется для блокировки проезда автомобилей и транспорта. Малая створка, шириной 80- 100 см, используется, как калитка. Чтобы избежать провисания и деформации петель, удерживающих избыточно большую половинку, на нижней балке устанавливают складную опорную «ногу» или подставку.
Совет! Самым надежным способом является вынесение калитки в отдельную конструкцию за пределами створок распашных ворот. Если вместо профнастила используется более толстый и жесткий листовой металл, калитку можно обустроить непосредственно на створке.
Сборка распашных ворот с облицовкой из профнастила
Сборочные операции не представляют особого труда, если правильно использовать сборочный чертеж для монтажа распашных ворот.
Самыми сложными операциями в сборке распашных ворот из профнастила являются:
- Сборка и сварка рамы створки;
- Вывешивание и регулировка положения ворот на навесах.
В обоих случаях для регулировки взаимного расположения частей створок потребуется умение пользоваться строительными уровнями и калибрами зазоров в подвижных соединениях.
Сварка каркаса распашных ворот
Наиболее сложным этапом сборки рамы или каркаса считается точное позиционирование всех частей и соединение их в одну жесткую конструкцию. Первоначально из стального трубчатого каркаса вырезаются четыре стороны будущего прямоугольника будущей створки ворот.
Все части рамы выкладываются на ровной площадке и тщательно выравниваются с использованием столярного уголка и линейки. Каждый отрезок трубчатого профиля для конкретной стороны каркаса необходимо отмерить и отрезать с максимальной точностью.
Отрезки профиля свариваются в раму сварочными точками. Это дает возможность при подгонке исправить взаимное расположение частей рамы, если будут допущены ошибки.
Чтобы придать будущей раме дополнительную жесткость, металлический каркас фиксируют с помощью временных диагональных распорок. Кроме того, точность сборки можно проконтролировать по длинам диагоналей каркаса.
После того как собрана предварительная конструкция рамы, ее выставляют на жесткой подставке в проеме между столбами и определяют оптимальное положение навесов на раме и на опорах, после чего точечная сварка на стыках и местах соединений проваривается сварочным аппаратом полноценным швом.
Наиболее прочным получается сварочное соединение по косому диагональному стыку. Если опыта выполнения таких сварочных соединений нет, то лучше использовать более простой и понятный способ сборки встык.
Наиболее распространенной ошибкой при изготовлении распашных конструкций из профнастила считается неправильное выполнение сварочных работ, без учета нагрева и расширения элементов профиля. При излишней поспешности в сварке плоскую раму зачастую выгибает восьмеркой или «пропеллером».
В этом случае прибегают к предварительной рихтовке и выравниванию плоскости каркаса, потому что при обшивке створок листами профнастила все изъяны формы и поверхности станут видны как на ладони.
После установки внутренних подкосов и перемычек можно варить петли или навесы. Следующим шагом на ворота монтируются проушины под навешивание замков, запорных устройств и стопоров, фиксирующих положение распашных ворот в открытом или закрытом положении. Исходя из данных на чертеже, определяют главную и ведомую створку распашных ворот. На главную устанавливают стопор, на ведомую при монтаже профнастила крепят планку нащельника, закрывающего щель между створками.
Перед тем как перейти к укладке листов профнастила, все элементы распашных ворот необходимо зачистить от следов ржавчины, окалины и шлака, после чего прогрунтовать и покрасить атмосферостойкой эмалью.
Монтаж профнастила на каркас
Крепление профнастила к стальному каркасу можно выполнять с помощью кровельных саморезов или вытяжных заклепок.
Самодеятельные сборщики для фиксации листа профнастила на раме распашных ворот обычно используют саморезы с силиконовой подкладкой, мотивируя свое решение тем, что в этом случае в точках установки крепежа не будет ржавых подтеков. На самом деле принципиальной разницы нет, мало того, заклепки дают более прочное и устойчивое к вибрациям и коррозии соединение. Для устранения стекания конденсата или следов ржавчины можно использовать заклепки с полиэтиленовыми втулками.
Фирмы, оказывающие услуги по продаже и установке распашных конструкций ворот, предпочитают использовать саморезы, так как скорость их установки как минимум вдвое выше, чем скорость выполнения заклепочного соединения, за счет отсутствия промежуточного этапа сверловки отверстия под заклепку.
Заключение
Для распашных ворот с большим удлинением створок специалисты рекомендуют дополнительно устанавливать либо автоматический привод открытия- закрытия ворот, либо приборы ограничения скорости движения. Такое устройство поможет предотвратить травмирование людей или повреждение техники воротной створкой при внезапных сильных порывах ветра.
