Ворота своими руками (80 фото)

Люди при обустройстве дачного или загородного участка очень часто прибегают к изготовлению ворот самостоятельно. Из-за недостаточного изучения информации многие из них совершают ошибки. Сегодня мы разберемся во всех нюансах и хитростях изготовления каждого из типов ворот.

Самыми подходящими для самостоятельного изготовления являются:

  • Откатные ворота.
  • Распашные ворота.

Распашные ворота

Изготовление распашных ворот с электроприводом своими руками является простейшим из возможных типов.

Как их изготовить

Большинство людей используют данный тип ворот из-за того, что он считается традиционным. Как и у любой конструкции распашных ворот есть как свои минусы, так и плюсы.

Достоинства:

  1. Ворота можно открывать в обе стороны.
  2. Не требуют большого пространства для монтажа.
  3. Минимальные денежные затраты.
  4. Установка автоматического механизма облегчает использование.

Недостатки:

  1. Требуется пространство, чтобы ворота можно было открывать без проблем.
  2. Створки и петли могут провисать, поэтому нужен постоянный уход.
  3. Нужно следить за автоматическим механизмом, чтобы он работал исправно.

Изготовление распашной конструкции из профилированных труб

Для изготовления ворот требуется свободное пространство в 3-4 метра в ширину и не менее 2 метров в высоту. Ширина каждой створки соответственно будет равна половине ширины ворот. Желательно оставлять пару сантиметров зазора между створками.

Материалы, требующиеся для изготовления конструкции:

  • Профнастил.
  • Профильная труба 60Х30 или 30Х20.

Разберем на примере забора 3 метров в ширину. Профильную трубу необходимо будет нарезать на 4 части длинной 4 метра, 3 метра и 1,5 метра(2 части).

При помощи кирпичей или бетонных блоков необходимо будет выложить ровную поверхность, для того, чтобы ворота встали ровно.

Затем собираем прямоугольную конструкцию из нарезанных частей и с помощью строительного угла проверяем, является ли она ровной. Далее составные части необходимо сварить между собой.

Монтаж

Данная процедура выполняется перед установкой створок.

Для этого берется профильная труба размеров 100Х100, длина трубы берется в зависимости от высоты ворот.

Установка столбов опоры

Алгоритм установки:

  1. Выкапывается яма глубиной около 1 метра.
  2. На основание ямы заливается бетон или другая прочная основа.
  3. В подготовленные ямы устанавливаются столбы. Их торцы проверяются на точность горизонтально и вертикально.
  4. Столбы заливаются раствором из бетона.

Установка створок

Первым делом сплошным швом привариваются одна из частей петель. По две на каждую сторону столба.

После этого с помощью бетонных блоков по высоте устанавливаются створки. Это делается для упрощения монтажа.

После этого с другой стороны створки устанавливается вторая часть петли и так же приваривается сплошным швом.

Монтаж профнастила

При помощи болгарки производится нарезка профнастила под размер ворот. Из-за высокой температуры в местах резания, необходимо обработать его цинковым слоем, чтобы ворота не начали гнить.

Укладка профлистов производится внахлест. После чего они соединяются между собой саморезами по металлу через каждые 2-3 промежуточных ленты.

Откатные ворота

Изготовление откатных ворот своими руками является чуть более сложным, нежели распашные ворота. Однако сделать их самостоятельно тоже реально.

Ниже предоставлен алгоритм изготовления откатных ворот своими руками.

Преимущества и недостатки данного типа.

Как и любое другое приспособление откатные ворота имеют плюсы и минусы:

Достоинства:

  1. Створки открываются плавно и не создают громкого шума.
  2. Не требуют особого ухода в подготовке с осенне-зимнему периоду.
  3. Открывать ворота можно как вручную, так и автоматически.
  4. Устойчивость к резким перепадам температур.
  5. Открытие ворот сопровождается звуковым и световым сигналом.

Недостатки:

  1. Нужно проводить бетонирование опоры и конструкции.
  2. Необходимо своевременно очищать роликовую систему от листвы и снега.

Материал из которого изготавливают ворота.

Как и в случае с распашными воротами откатные изготавливаются из металлического профнастила или дерева.

Подготовительный этап

Для проведения монтажа необходимо подготовить фундамент. Первым делом роют траншею для фундамента. Её рытьё осуществляется с опорой на размеры забора.

После этого изготавливают закладной элемент:

  • Берется металлический швеллер и обрезается по длине траншеи.
  • С помощью сварки швеллер соединяют с арматурой. Арматура должна быть выше траншеи примерно на 10 сантиметров.

Следующим шагом является установка каркаса в траншею:

  • На дно ямы засыпается щебенка или песок.
  • После этого происходим утопление арматуры в грунте.
  • При помощи строительного уровня её выравнивают. Этот шаг очень важен, так как если неправильно её утопить, ход ворот будет неровным.

Проводится электричество

Электрический кабель укладывают до заливки основания бетоном, вдоль траншеи. Кабель помещается в гофрированный шланг. Свободный конец кабеля должен вылазить из фундамента на 1,5-2 метра.

Заливка фундамента

Бетон изготавливается из цемента, песка и щебня в пропорции 1:3:5. Многие эксперты рекомендуют использовать бетон марки М400.

По завершению создания бетона проводится заливка траншеи до уровня начала швеллера. После заливки выжидается 5 дней, за это время бетон должен окрепнуть, для проведения дальнейших работ.

Изготовление полотна для ворот

Процесс изготовления полотна для ворот проводится по следующему алгоритму:

  1. При помощи болгарки и щетки профиль трубы очищается от окалины.
  2. Металл очищается от пыли и грязи.
  3. Обработка профиля антикоррозийным средством.
  4. Труба 50Х50 или 60Х40 нарезается на составляющие каркаса.
  5. С помощью строительного угла составляющие соединяются и свариваются между собой.
  6. Болгаркой производится зачистка швов.
  7. Ворота обрабатываются краской и крепятся к каркасу.

Монтаж роликовых тележек и фиксаторов

Соединение полотна с каркасом осуществляется с помощью тележек и фиксаторов.

  • Первая пластина выравнивается с помощью бетонных блоков и привариваются к швеллеру. Сварка проводится на расстоянии 15 сантиметров от края.
  • Вторая пластита приваривается к противоположному краю на расстоянии 10 сантиметров.
  • С помощью болтов с гайками тележки крепятся на пластины, после чего на них устанавливаются ворота.

Затем на столбы крепятся фиксаторы при помощи саморезов. Они необходимы для того, чтобы ворота не слетели во время движения.

Данная статья должна предоставить вам информацию о том, как самостоятельно изготавливать и устанавливать ворота на дачном участке.

Фото примеры самодельных ворот

Распашные металлические ворота с калиткой: фото и особенности выбора

Приобретая загородный дом, практически сразу приходится задуматься об оформлении въездной группы на участке. И здесь вам придется столкнуться с огромным выбором изделий разного типа, вида и механизма работы. Один из самых удобных и практичных вариантов – распашные металлические ворота с калиткой: фото этого типа пользуются наибольшей популярностью. Рассмотрим особенности этого типа механизма, его преимущества и недостатки.

Распашные металлические ворота с калиткой: фото, преимущества и недостатки конструкции

Распашные ворота – один из самых удобных видов ограждения, так как благодаря наличию калитки вам не придется раз за разом полностью открывать ворота чтобы зайти внутрь двора или выйти на улицу. Однако это не единственное их преимущество. Вот несколько аргументов в пользу металлических распашных ворот:

  • ассортимент металлов для использования настолько велик, что открывает практически безграничные возможности в оформлении;
  • особая прочность конструкции обеспечивается при помощи специальных 3-секционных петель;
  • каждый элемент ворот еще до установки обрабатывается специальным полимерным составом, который на протяжении всего срока службы защищает металл от коррозии;
  • такие изделия лишены видимых креплений, которые могли бы взломать злоумышленники.

Помимо этого, есть возможность изготовить распашные ворота своими руками: чертежи, схемы, эскизы конструкции в большом количестве можно найти на специализированных сайтах, а также на строительных форумах.

Разновидности кованых ворот и калиток: фото-примеры разных вариантов

Изначально, конструкция представляет собой раму, к которой при помощи петель крепятся створки. Ворота могут отличаться друг от друга только по типу монтируемых створок:

  • сетка – самый простой вариант, который не требует чрезмерных затрат, и при этом достойно выполняет свою функцию. Среди преимуществ этого типа ограждения можно выделить отсутствие излишней затененности участка;
  • профнастил может показаться не самым привлекательным материалом для ворот, однако, это лишь на первый взгляд. Присмотритесь к фото ворот из профнастила с ковкой, и вы убедитесь, что это достойный вариант даже для самого оригинального участка. А чертежи, фото и видео распашных ворот своими руками подскажут, как сделать все без привлечения специалистов;
  • сварные решетчатые ворота смотрятся очень красиво.
    Благодаря своей конструкции, они обеспечивают не только надежную защиту участка, но и привлекательный внешний вид ограждения.

Полезный совет! Постарайтесь не допускать использования разнородных материалов для создания забора и ворот. Если ваш участок огражден обычной сеткой, кованые ворота будут смотреться просто неуместно.

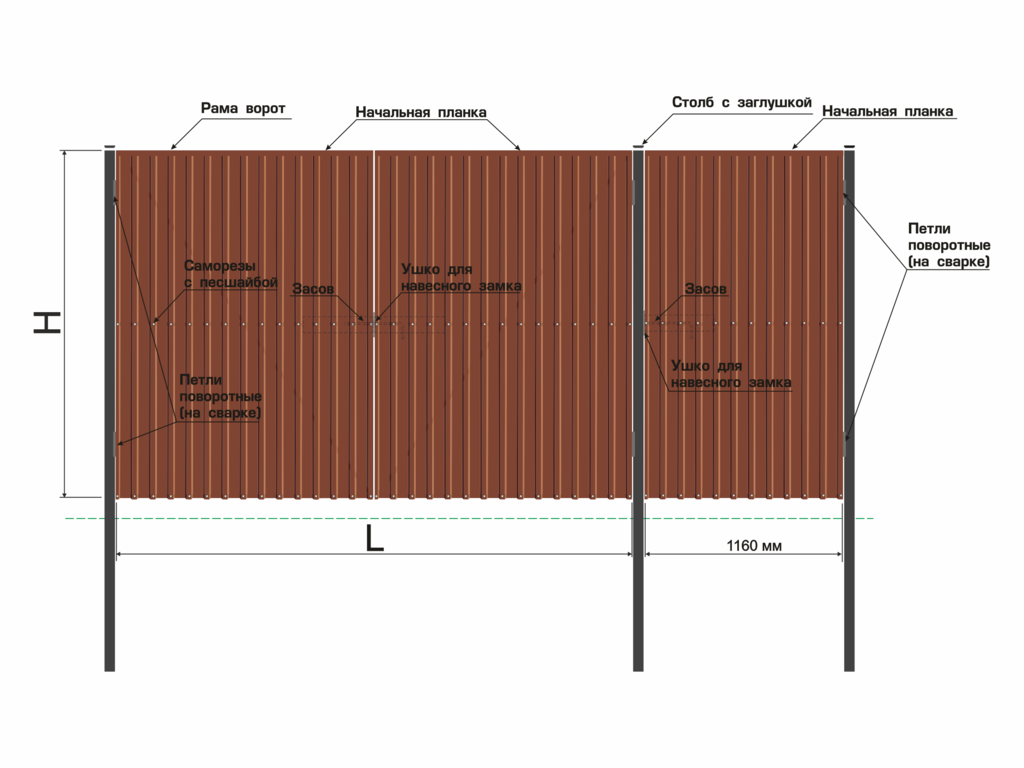

Как сделать ворота из профлиста своими руками

Для начинающих самый простой вариант изготовить ворота своими руками – использовать профлисты. Это очень податливый материал, который не потребует от вас сверх навыков в работе. Рассмотрим, как устроена конструкция ворот из профнастила с ковкой, фото-примеры и необходимые этапы их установки.

Составляющие элементы ворот, которые вам необходимо приобрести:

  • основа ворот – каркас, который будет удерживать конструкцию. Он с двух сторон крепится к забору или к специально установленным для этого столбам;
  • обшивочный материал – заполнение каркаса. В нашем случае мы рассматриваем использование с этой целью профнастила;
  • петли для створок;
  • столбы;
  • замок, с помощью которого ворота будут закрываться.

При наличии всех этих элементов, вы без сомнений можете приступать к монтажу распашных ворот из профнастила.

Порядок проведения монтажа ворот из профнастила с элементами ковки: фото-инструкция

Монтаж любых ворот всегда начинается с бумажной работы. Первым делом нужно составить чертеж конструкции, который станет основой вашей деятельности. Можно воспользоваться готовой версией, взятой из интернета, однако проведение индивидуальных расчетов в любом случае необходимо. Используйте все доступные материалы о создании кованых ворот своими руками: чертежи, фото и видео.

Полезный совет! Создавая чертеж, указывайте максимально точные замеры, иначе по окончанию работ вы можете столкнуться с наличием зазоров между элементами.

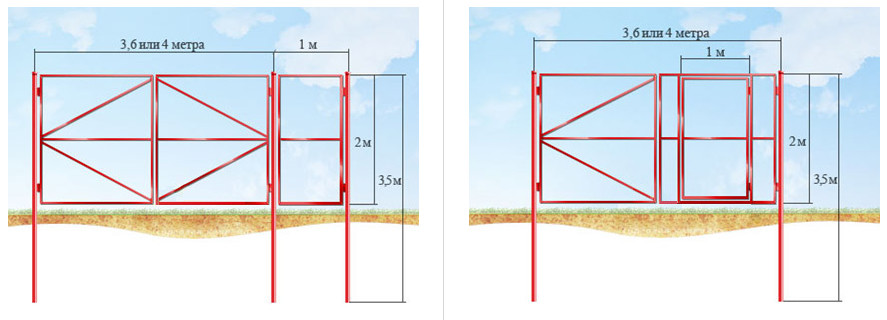

Приступая к реализации плана, имейте в виду, что для высоких ворот (2 м и выше), углубление для опорных столбов должны быть не менее 1 м в глубину. Иначе конструкция будет зафиксирована ненадежно. Диаметр ямы при этом должен составлять диаметр трубы +10 см. Стандартный размер ворот из профнастила с элементами ковки – 2,5 м в высоту и от 3 до 4 м в ширину.

Когда углубления соответственного размера вырыты, внутрь вставляется труба, которая послужит основой. Закрепляется она при помощи щебня (в качестве альтернативы можно использовать битый кирпич) и цементного раствора. Для дополнительной фиксации можно обложить кирпичом столбы кованых ворот и калитки. Фото продемонстрирует вам, как сделать это красиво.

После застывания раствора можно начинать крепить кованы ворота. Фото-инструкции хорошо демонстрируют этот процесс, однако перед этим требуется их изготовить. Это отдельный процесс, который производится по следующему алгоритму:

  • монтаж несущей рамы;
  • изготовление и монтаж створок к раме;
  • нанесение защитного покрытия.

Для того чтобы изготовить раму, вам понадобятся металлические уголки. При помощи сварочного аппарата их необходимо скрепить таким образом, чтобы получился единый цельный прямоугольник. Если вы понимаете, что вес устанавливаемых створок будет достаточно велик, то можно сделать две рамы и соединить их между собой при помощи пластины из металла. Так конструкция сможет выдерживать намного более серьезный вес, не повреждаясь и не деформируясь.

К изготовлению створок нужно приступать, разложив профлисты так, как указано на выбранном вами чертеже. Все стыки свариваются, а полученные листы укрепляются при помощи железных балок, которые можно располагать как вдоль, так и поперек. Готовое покрытие можно приварить к каркасу.

Особое внимание стоит уделить выбору и монтажу петель. В данном вопросе экономия не допустима! Этот элемент ворот должен отличаться высоким качеством и прочностью, иначе это плохо отразится на состоянии всей конструкции. Крепятся петли прямо к опорным столбам при помощи сварочного аппарата. Надев створки на петли, остается лишь обработать получившиеся ворота краской, подходящей по составу для защиты от пагубного воздействия внешних факторов.

Особенности установки металлических распашных ворот с калиткой из профнастила

Для того чтобы ворота из профнастила прослужили вам максимально долго, в процессе работы необходимо учесть несколько простых, но не всегда очевидных нюансов:

  • для прочного закрепления опорных столбов нужно обратить внимание на состояние грунта вокруг. Рыхлую почву рекомендуется полить водой и как следует утрамбовать, дождаться полного её высыхания;
  • все работы по установке ворот предпочтительно проводить в теплое и сухое время года. Работа с промерзшим или чрезмерно влажным грунтом имеет целый ряд сложностей;
  • для защиты конструкции от дождя, стоит задуматься о монтаже специального козырька;
  • нанесение специального покрытия должно производиться на трубы и каркас до того, как вы полностью соберете ворота;
  • отверстия в опорных столбах должны быть закрыты, иначе не избежать скопления влаги внутри и как результат – процессов гниения и заржавения элементов.

Все эти нюансы в той иной мере определяют качество полученной конструкции, поэтому учитывать их в работе просто необходимо.

Как видим, приложив немного усилий, вполне можно самостоятельно изготовить и установить забор и ворота для частного дома из профнастила. Фото невероятной красоты только свидетельствуют в пользу этого утверждения. Используйте все доступные инструкции, чертежи, фото и видео материалы, и тогда результаты вашей работы смогут на протяжении многих лет радовать вас своим внешним видом и функциональностью.

Источник: http://remoo.ru


Подписаться:

Поделиться:

Фотография Дэвида Мойнахана | Самозакрывающиеся ворота с гравитационным приводом

Мы начали с того, что завели новую собаку Скраффнера. Живя за городом в округе Вакулла, мы быстро поняли, что соседний питбуль и другие собаки, которые свободно бродят по нашим лесам, могут представлять для него серьезную опасность, и что нам нужен забор, чтобы держать его внутри и не допускать опасности. … и что забор должен включать в себя часть нашего двора и леса, которые мы используем чаще всего, чтобы он мог свободно возиться с нами… и это означало бы ворота через нашу подъездную дорожку… и это означало бы, что нужно выйти из машины, чтобы открывать и закрывать ворота каждый раз, когда мы уходили, и снова, когда мы возвращались. Минутку, что?! О, может электрические ворота? Проводить электричество к въезду на подъездную дорогу было бы непомерно дорого (или, по крайней мере, добавить кучу всего к этому проекту забора), поэтому электрические ворота были несостоятельны. И мы живем в лесу, так что солнечной энергии недостаточно, чтобы управлять воротами… очень плохо — есть несколько хороших вариантов солнечной энергии.

Именно в этот момент моя жена, Кристал, спросила: «Вы не можете придумать, как открывать и закрывать ворота, не выходя из машины?» Мои внутренние колеса уже начали вращаться. Будучи постоянным мастером и учеником, я всегда люблю решать сложные инженерные задачи. Однажды я видел фильм о Темпл Грандин, где она изобрела ворота с механическим приводом — подвиг, который застрял у меня в голове на все эти годы. Так вот с чего я начал… искать ее дизайн в Интернете. Не повезло, но я нашел малоизвестный вопрос и ответ, где TG ответила другому человеку, умоляющему ее опубликовать дизайн ее ворот. Г-жа Грандин сказала, что ее конструкция была неуклюжей и устаревшей, учитывая сегодняшние варианты солнечной энергии, и остановилась на этом. Я также вспомнил простую старинную садовую калитку в музее Таллахасси, которая закрывалась с помощью груза. Основные черты конструкции быстро складывались в голове, но, как говорится, дьявол кроется в деталях.

Итак, вот наши цели:

1. Выходить из машины как можно меньше раз.

2. Используйте силу тяжести или механическое устройство, чтобы закрыть ворота. И открыть тоже?

3. Будьте проще. Никаких шестерен и шкивов и сложной механики. Сложные вещи ломаются или требуют постоянной корректировки.

4. Сделайте его привлекательным. Проем наших ворот чуть меньше 12 футов, нестандартный размер, поэтому их все равно пришлось делать на заказ. Наши старые двойные ворота, стальная рама с вертикальными деревянными штакетниками в закрытом состоянии принимала изящную форму… но они НИКОГДА не закрывались, никогда не использовались, потому что нам было лень постоянно выходить из машины, да и какой в ​​этом смысл, так как мы не были огорожены? Тем не менее, это был стандарт, которого Кристал хотела для внешнего вида новых ворот.

5. Обеспечьте достаточную безопасность при закрытии для животных с обеих сторон.

Моей первой идеей было использовать мощность машины, чтобы открыть ворота. Пружинный изгиб — Bump Bar — через внутреннюю часть ворот можно использовать, чтобы открыть их с помощью бампера автомобиля. Эта идея прекрасно себя зарекомендовала, исключая выход из машины. Затем, чтобы использовать пружину или вес, чтобы автоматически закрыть ворота, наберите ДВА за наши ленивые задницы. (Есть коммерческие пружины для ворот и подпружиненные петли, но они закроют мои ворота слишком быстро и со слишком большим усилием.) Открытие ворот при возвращении домой было легким (хотя это означало выход), а затем разблокировать крюк с помощью тяги. шнур за окном водителя после входа спас третий «выход». Я все еще работаю над следующим поколением этих ворот, чтобы ворота открывались в обе стороны и магнитно запирались в закрытом положении.

Вот текущая версия самозакрывающихся ворот в действии.

Я решил, что алюминий прочный, легкий и достаточно привлекательный для рамы. И у меня есть друг Джереми, который отлично сваривает алюминий. После совместной работы над предыдущим сложным проектом, который нам обоим очень понравился, он согласился собрать для меня простую раму ворот.

Для Crystal я решил повторно использовать старые деревянные штакетники с красивой патиной водорослей и имитировать форму наших старых двойных ворот.

Я начал экспериментировать с пружинами сетчатой ​​двери, чтобы закрыть ворота. Это работало нормально, используя две пружины, но я не мог настроить их, чтобы НЕ хлопать воротами слишком сильно. Вскоре я выкопал из нашего сарая старую буксировочную цепь вместе с парой грузов для окон. Это оказалось гораздо более чувствительным к корректировкам и более эстетичным.

Ниже представлены подробные фото и описания. Я также включил ссылки на детали, которые я заказал в Интернете. И я опубликовал на YouTube видео об этом проекте, которое находится здесь:

Мой зять Хендрик — мастер Sketchup. Он был в гостях во время этого проекта и помог со многими деталями. Программа быстро сообщала нам размеры, интервалы, углы, диапазон поворота ворот и другие технические детали, на которые ушло бы гораздо больше времени, если бы они выполнялись вручную или методом проб и ошибок.

Я хотел, чтобы ворота открывались с минимальным сопротивлением, поэтому я выбрал элегантную прочную петлю с J-образным болтом, которую нашел на Amazon по 14 долларов за штуку. У него есть шарикоподшипник и чашка для смазки (и масленка внизу). Отличная петля для ворот.

Далее, «Отбойник»…  Я надеялся, что кусок трубы из ПВХ будет хорошим луком, и мой быстрый набросок показал, что при наклоне на 10 градусов с каждого конца ворот середина будет находиться примерно в футе от ворота. (Я попросил Джереми сделать крепеж до того, как приехал Хендрик, поэтому у меня не было шанса получить подтверждение угла наклона в Sketchup.) Это оказалось в самый раз, но один слой ПВХ был слишком хрупким, поэтому я вставил внутрь трубу диаметром 1/2 дюйма. труба 1 дюйм. Это сработало отлично. Много пружины, когда автомобиль натыкается на нее, но также и много мускулистости. А застежки держат его в красивом банте.

Мне нужна была прочная защелка, которую можно было бы открыть, не расцепляя ее вручную. Он должен был быть в состоянии справиться с тяжелыми воротами, которые довольно сильно ударили по ним, поймать ворота и не разрушить себя с течением времени. У меня в магазине была старая магнитная подставка для ножей, с которой мы с Хендриком экспериментировали, но он рассказал мне о маленьких круглых, гораздо более сильных неодимовых магнитах. У меня есть пара таких за 10 долларов, и они работают намного лучше, чем подставка для ножей. Я навинтил их на длинный болт со слоями пенопласта, чтобы они имели некоторый люфт (амортизацию) при ударе о ворота.

У меня было несколько стяжных лент из оцинкованной стали, используемых в каркасе (здания), которые довольно хорошо держались на магнитах. У нас была идея разместить его подальше от крепления, чтобы придать ему некоторую упругую амортизацию. Это оказалось ключевым не только потому, что он поглощал большую часть силы захлопывающихся ворот, но также, изгибаясь, он хорошо отделялся от магнитов, когда ворота открывались. Простые пенопластовые прокладки размером 1/4 дюйма на каждом конце ремешка позволяли свободно изгибаться. Поначалу эта пара фотографий может показаться немного запутанной. На фотографии слева показано расстояние между ремешками для галстука. Снимок справа показывает (обратную сторону)  магнитный фиксатор в нескольких дюймах от него, готовый «поцеловать» ремешок галстука, когда он закрывается.

Нам нужно выйти из машины, когда мы вернемся домой, чтобы запереть ворота. Это не проблема, если Скрафф отсутствует, так как он рад нас видеть, И ему нравится машина, поэтому он прыгнет прямо в открытую дверь, а не побежит по нашей грунтовой дороге. Я сделал прототип защелки из обрезков дерева. Он работал так хорошо, что я оставил его. Защелка находится в верхней части стойки и закреплена слегка ослабленным винтом. Несколько шайб уложены под защелкой. Он свободно вращается. Тонкий трос с покрытием привязан к нижнему концу защелки и проходит до другой стойки внутри ворот.

Вот другой конец кабеля. Рыболовный вес составляет примерно высоту руки, высовывающейся из бокового окна автомобиля водителя. (Груз не дает тросу провисать.) Потяните вниз, и ворота закроются.

Есть много способов сделать так, чтобы ворота закрывались сами по себе. Для этого есть пружины. Мне нужны были ворота, которые закрывались бы очень медленно… которые зависали полностью открытыми на мгновение, прежде чем начать закрываться. Слабой пружины, такой как пружина сетчатой ​​двери, было достаточно, но я не мог сбалансировать импульс ворот … либо ворота застряли полностью открытыми, либо у них было слишком много силы на конце, и они захлопнулись. Мне нужно было надежное медленное мягкое закрытие. Оказалось, что это гораздо проще сделать, используя длинную тяжелую цепь. Моя цепь сама по себе была недостаточно тяжелой, поэтому я добавил пару утяжелителей для окон (4 и 5 фунтов, которые я нашел в своем сарае недалеко от цепи).  Ветер с запада может замедлить и остановить наши ворота, когда закрывается, но в лесу ветер умеренный и порывистый. Из любого остановленного положения цепь продолжает закрывать ворота, как только ветер немного меняется или ослабевает.

Угол цепи к закрытым воротам (70 градусов) И к полностью открытым воротам (185 градусов — немного за параллель) влиял на скорость и силу закрытия (и закроются ли ворота вообще), поэтому я перемещал две конечные точки цепи влево и вправо до тех пор, пока ворота не работали лучше всего (отмечены градусы). На это также повлияла высота и натяжение цепи. В моих воротах 12-футовая цепь висит между точками на расстоянии 10,5 футов друг от друга, а оба конца находятся на высоте 50 дюймов над землей. Точно так же положение оконных грузов на цепи, казалось, работало лучше всего, когда каждый груз был ближе к каждому концу ворот. цепь.  Когда гири находились близко к середине, ворота закрывались быстрее и с большей силой.

Вот и все. Надеюсь, это поможет вам найти способ заставить ваши ворота работать на вас. Я надеюсь написать продолжение, когда отточу свои идеи для полностью самооткрывающихся и закрывающихся ворот и воплотю их в жизнь.

Из этих слайдов я сделал видео на YouTube. Вот он:  https://youtu.be/GBVNxDIEDZ8

Не стесняйтесь использовать любые или все эти идеи и поделиться ими с любым владельцем ворот, которого вы знаете, кому, возможно, надоело управлять воротами вручную.



Распашные ворота Обзор и фотографии

Установка въездных и электрических ворот.
Распашные ворота, раздвижные ворота, устройства открывания ворот, операторы и домофонные системы.
При поддержке Gate Depot.Com

Посмотреть Слайд
Обзор ворот		 вид Автоматизация
Обзор		 Посмотреть Доступ
Обзор управления		 Посмотреть Солнечная батарея
Обзор

Распашные ворота доступны как одинарные, так и двойные (двухстворчатые). ворота. Одностворчатая – самая экономичная и простая в установке. система въездных ворот. В этой статье рассматриваются типы ворот, компоненты ворот, фурнитура для ворот, советы по установке и автоматика для въездных ворот.
   Одно- или двустворчатые распашные ворота:
Качать ворота бывают одинарными или двойными (двустворчатыми). Одинарные распашные ворота является наиболее экономичной и простой в установке из всех систем ворот. Этот также относится к автоматике на распашных воротах. Одинокий распашные ворота имеют практическую ограниченную ширину около 16 футов. Ворота шире чем 16 футов существуют, и операторы ворот могут обрабатывать 20 футов широкие ворота.

Двустворчатые распашные ворота считаются самыми элегантными входными дверями. Двустворчатые ворота могут быть намного больше; до 32′. Обычно большинство ворот от 12 до 24 лет; по ширине. Для чистого, хорошо продуманного внешнего вида не допускайте расстояния более 1 дюйма между листьями при раздвоении ворота. На двустворчатых воротах рекомендуются ступенчатые балки.

   Деревянные заливные или массивные ворота:
деревянный ворота могут быть очень красивыми, но есть особые требования учитывать при строительстве «заливных» ворот. Все ворота со сплошным заполнением должны иметь стальные рамы. Это критично для долговечность ворот особенно если добавить автоматику. Быть уверенным оставить место для расширения в вашем кадре, если он объемного типа (как видно на этом фото). Пространство расширения можно заполнить черным Лента из пеноматериала для эстетики. Если это просто фоновая рамка с деревянные штакетники, привинченные к фасаду, оставьте пространство между штакетниками или доски. Используйте минимум 3/16 дюйма для плат шириной 6 дюймов.

Массивные ворота подвержены ветровой нагрузке. что означает, что ваши ворота становятся парус на ветру. Если вы решите установить сплошные ворота, помните что для этого потребуется более тяжелый оператор. Линейные манипуляторы не рекомендуемые. Кроме того, настоятельно рекомендуется использовать магнитный замок (магнитный замок). так как это предотвратит движение ворот вперед и назад во время высокой ветры. Еще одно соображение, которое следует учитывать при выборе деревянных ворот. они будут впитывать влагу как губка. Во время дождя вес возможно, удвоится. Обязательно используйте тяжелые петли, чтобы справиться с дополнительными масса.


   Распашные ворота Направление:
Ворота которые качаются в вашу собственность являются предпочтительными. Иногда это необходимо, из-за оценок, чтобы ворота распахнулись. В данном случае лучший открыватель ворот, который нужно использовать, — это оператор линейной руки. Линейный открыватель руки может быть установлен внутри ворот, позволяя воротам открываться наружу. Оператор толкает ворота и закрывает их. также хорошо работает в двусторонних установках.
Операторы поворотной руки не рекомендуются, так как они должны быть за воротами. Это сделало бы оператора уязвимым и некрасивый внешний вид. >

   Нижний зазор:
А однако допускается зазор 3–6 дюймов под воротами. 4” — 5” оптимальны для внешнего вида. Ворота, которые слишком высоко над землей будет иметь плавающий вид. Тот, который слишком близко к земле будет больше похоже на забор, чем на ворота.

   Распашные ворота в гору:
Ворота может перейти в класс при определенных условиях. Высота уклона должен быть 1 дюйм или меньше на фут. Можно установить подъемную петлю что позволяет воротам подниматься при открытии. Есть два предостережения к этому типу установки. Первый — нижняя часть ворот выталкивает на несколько дюймов (в зависимости от степени тяжести) на открытом воздухе должность. Во-вторых, привод ворот должен быть оснащен шарнирный рычаг. Вы можете использовать операторы Swing Arm только для подъема в гору. поворотная установка, и многие производители предлагают этот тип рычага в качестве опция. Во многих случаях рекомендуются двустворчатые ворота. установка вверх по склону, так как каждая створка короче и, следовательно, может не нужно подниматься, или нужно меньше подъема.

   Петли для распашных ворот:
Эти регулируемые петли распашных ворот выполнены в стиле «герметичный фланцевый подшипник» который может поддерживать 800 фунтов. Если кронштейн имеет регулировочные пазы для болтов он может эффективно регулировать ворота, чтобы сделать их вертикальными. Это очень важно при установке двустворчатых ворот, поскольку позволяет секции ворот должны быть отвесными с ровным пространством между двумя листья. Они также служат для повторного выравнивания ворот в случае столба. оседание или незначительное отключение после установки. Этот тип шарнира можно использовать в сообщениях или столбцах. Компания Gate Equipment производит эти исключительно комплекты регулируемых петель. Их нельзя найти в другом месте на данный момент.


   Блочные петли:
Блокировать Петли изготавливаются из твердой стали и обычно имеют нержавеющую сталь. булавка в верхней части. Штифт входит в цилиндрическое отверстие на нижняя часть, и есть один стальной шарик, на котором он держится. Внизу есть пресс-масленка Zerk для добавления смазки по мере необходимости.

Блочные петли бывают нескольких размеров от 4 до 8 дюймов. Общая высота. Если такие петли не смазываются регулярно, они могут замерзнуть. На тяжелых воротах отверстие для шплинта внизу секция имеет тенденцию удлиняться после нескольких лет эксплуатации. использования, если они не смазываются регулярно. Другое ограничение к этой петле она не регулируется после того, как она была установлена. Блочные петли не рекомендуются для двустворчатых ворот. Эти петли хорошо работают для стальных садовых ворот.


   Позитивные стопы:
Положительный Ограничители используются для остановки движения ворот в открытом или закрытом состоянии. должность. Большинство операторов маятника очень хорошо умеют позиционировать ворота и не требуют этих остановок. Однако положительные стопы требуется почти на всех воротах с гидравлическим приводом и рекомендуется на линейных приводах, особенно на двустворчатых воротах, так как все механические линейные рычаги имеют небольшой люфт.

На одинарных воротах рекомендуется установить небольшую фиксированную стопорную пластину. добавить в пост или колонку напротив оператора. При использовании на двустворчатых воротах рекомендуется использовать регулируемые концевые упоры использоваться для обеспечения приятного внешнего вида там, где ворота сходятся в центр.


   Сообщения для распашных ворот:
Самый Стойки ворот представляют собой металлические трубы квадратного сечения 5 или 6 дюймов. Пост отверстие должно быть не менее 36 дюймов в глубину и 20 дюймов на 20 квадратных дюймов. Не используйте круглое отверстие, потому что стойка будет свободно двигаться. Нижняя часть металлического столба не должна касаться земли. Используйте небольшой брусчатку или аналогичный материал, чтобы он не соприкасался с земной шар.
Стойка слегка прогибается при подвешивании ворот из-за масса. При установке столба используйте примерно ½ градуса отклонения в направлении, противоположном петле ворот в закрытом положении. Это интерпретируется примерно на 3/16 дюйма от отвеса для высоты 5–6 футов. ворота.

   Выносные опоры:
Если ваша земля нестабильна (песчаная, суглинистая или глинистая) используйте выравнивающую балку на двустворчатые ворота или выносные опоры на одинарных воротах. Оставьте несколько дюймов вокруг аутригеров траншеи для заливки бетоном. Аутригеры 4 ‘- 5’ в длину и должны быть размещены в открытом и закрытом положение поста.

   Балки класса:
Оценка балки настоятельно рекомендуются и должны использоваться на всех двойных проборах ворота и ворота с колоннами. Балка запирает столб или колонны вместе как единое целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит любое резкое оседание, а стойку или столбцы от наклон. Он также удерживает створки ворот в точном положении.

  Скелеты колонн:
Скелеты требуются всякий раз, когда используется столбец. Они изготавливаются на заказ для подходят как к воротам, так и к колонне и являются основой установки. Скелеты может быть довольно сложным с предварительно установленными подземными операторскими блоками, ниши для линейных открывателей, освещение и кронштейны для скрытого монтажа шкаф управления.
РубрикаРазное
