Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

Содержание

• Назначение разветвительных коробов
  • Основная функция распределительной коробки
  • Почему называется по-разному
  • Можно ли обойтись без монтажных распределительных коробок
• Виды распределительных коробок
• Где и как устанавливать распределительные коробки
• Способы соединения проводов
  • Скрутка
  • Скрутка с монтажными колпачками
  • Пайка
  • Сварка проводов
  • Клеммные колодки
  • Опрессовка
• Основные схемы расключения
  • Как подключить розетки
  • Подключение одноклавишного выключателя
  • Подключение двухклавишного выключателя

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

• скрутка;
• сварка;
• клеммные колодки;
• пайка;
• опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительные коробки: конструкция и виды

Содержание

• 1 Зачем нужны
• 2 Классификация распределительных коробок
• 3 Материал изготовления
• 4 Соединение проводов
• 5 Размеры
• 6 Процесс монтажа

Распределительные коробки выполняют функцию “коммутатора”. В этом устройстве провода от одного кабеля будут расходиться по “электрическим точкам”. При использовании таких коробок можно сэкономить затраты на прокладку электропроводки.

Распределительные коробки для дома

В этой статье вы узнаете, как подключить распределительную коробку. Мы детально рассмотрели все особенности этого устройства.

Зачем нужны

Перед приобретением, вам сначала нужно разобраться зачем нужны распределительные коробки. Установочные коробки для розеток обеспечивают надежную безопасность. С их помощью вы легко сможете добраться до места соединения проводов. Если кабель не поврежден, тогда проблема может таиться в его спайке. Поэтому при неисправности вы можете просто открыть коробку для розеток и проверить надежность всех соединений. Во многих случаях именно отсутствие соединения становится причиной неисправности провода.

Распределительная коробка для взрывоопасных помещений

Нормы пожарной безопасности также обязывают использовать распределительные коробки. Все понимают ее важность, но многие не желают ее использовать в своем доме. Вот основные причины, почему пользователи отказываются от использования коробок для розетки:

• она портит интерьер помещения;
• установка занимает много времени;
• после установки она возвышается над плоскостью стены.

Это основные проблемы многих владельцев домов. Они не задумываются над своей безопасностью. Многие даже не знают, что при помощи шпаклевки ее можно аккуратно вывести на уровень стены, и она не будет мешать.

Но если произойдет возгорание соединения проводов, а у вас нет распределительной коробки, тогда это будет большой проблемой. Вам придется вскрывать проводку и искать соединения. Обычно конструкцию размещают под потолком в углах комнаты. Какая должна быть высота у розеток вы можете узнать здесь.

Классификация распределительных коробок

Виды распределительных коробок для электропроводки могут различаться в зависимости от типа монтажа:

• открытые – монтируются на поверхности стен или потолка;
• скрытые – устанавливаются в углубления, специально сделанные в стене.

Различные виды распределительных коробок

Важно знать! Главная задача электропроводки заключается в предоставлении электрику доступа к окончаниям проводов. Поэтому на каждой распределительной коробке есть крышка, которую можно снимать.

Материал изготовления

Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации.

Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.

Распределительные коробки из металла

Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.

Соединение проводов

Соединение проводов в распределительной коробке может проходить следующими способами:

• сварки;
• спайки;
• скрутки;
• при помощи клемм.

Наиболее надежным способом считается сварка. Следующим по надежности можно считать пайку. Остальные два способа электрики используют только для подключения внутренних сетей. Если вы решили установить распределительную коробку ip55 на улице, тогда использовать скрутку и клеммы запрещено.

Такие соединения со временем могут ослабнуть, а это приведет к нарушению подачи тока. Поэтому эти способы можно использовать только для временных подключений.

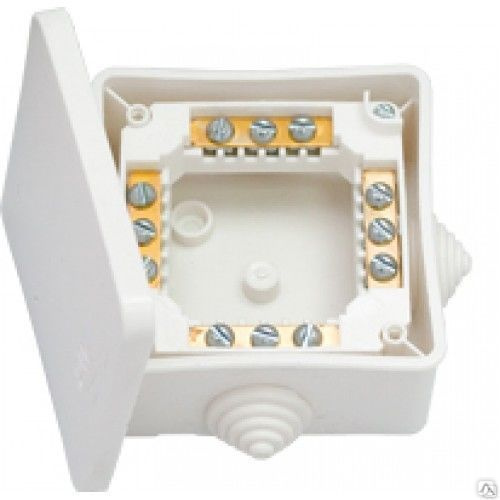

Соединение провода в распределительной коробки с помощью клемм

Конечно можно обойтись и без использования распределительных коробок. В этом случае все провода нужно вести от щитка к устройству. При использовании этого способа в распределительном щитке будет большое количество автоматов. Самостоятельно выполнять подобные работы не рекомендуется, так как вы можете запутаться. Если прокладка проводки осуществляется на взрывоопасных объектах, тогда нужно использовать взрывозащищенное коробки. Если вам будет интересно, тогда можете изучить, как поставить розетку в гипсокартон.

Размеры

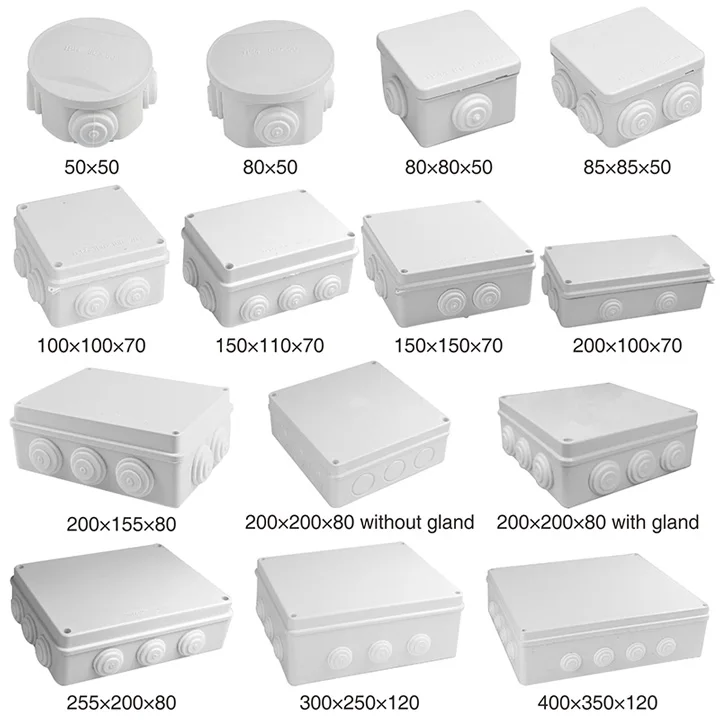

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты, а также назначения. Минимальные размеры коробки для квартиры составляют от 10 см в диаметре. В корпусе может присутствовать от 2 до 4 отверстия для ввода. Они закрыты пластиковыми или резиновыми пробками. Скрытые распределительные коробки практически ничем не отличаются от открытых моделей.

Процесс монтажа

Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.

Купить эти устройства вы можете в специализированных магазинах электротехники. В инструкции вы сможете найти условия эксплуатации, степень защиты, а также номиналы напряжения. Клеммные колодки следует покупать отдельно.

Также можете прочесть: vse-elektrichestvo.ru/rozetki/kabel-dlya-rozetok.html.

Силиконовый компаунд для распределительных коробок IP68|Contact-pro.ru

Бренды



17.08.2020

1)    Архитектурное освещение – грунтовые светильники.

Архитектурное освещение подразумевают красоту и эстетичность исполнения, поэтому кабель и соединения зачастую закапываются в землю, что влечет за собой определенные требования по степени IP. Из опыта общения с монтажниками мы слышим что они используют обычные коробки IP44 т.к коробки со степенью защиты IP67 и выше – это дорого. Но мы понимаем , что даже если коробку IP67 погрузить в землю, то от перепада температур внутри будет образовываться конденсат и со временем контактная группа начнет кородировать. Как вариант можно использовать заливные муфты, но они так же не дешевы и как правило они не обслуживаемые, если необходимо провести какие то работы (докомутация или перенос светильника), то возникают проблемы. В таких ситуациях мы предлагаем двухкомпонентные компаунды, они позволяют использовать обычные-недорогие монтажные материалы, но при этом доводить степень защиты IP до нормируемых показателей.

2)    Ретрофит электродвигателей на производстве.

Чем старше предприятие тем изношенней электродвигатели. Как правило подключение  электродвигателей происходит в клеммной коробке расположенной на электродвигателе и эти коробки со временем от механических воздействий трескаются, скалываются и теряют герметичность. После того как в коробку начинает попадать пыль  есть вероятность перегрева контактов. Помимо пыли на контактную группу влияет сильная вибрация от которой происходит разбалтывание и перегрев контактов. Мы предлагаем компаунд в качестве герметизации и фиксации контактной группы электродвигателя.
При заливке распределительной коробки IP44 компаундом, данная коробка приобретает степень защиты IP68. Это идеальное решение для применения в затапливаемых и грунтовых системах. Например: дизайнерское освещение парков и скверов, освещение фонтанов и бассейнов.

3) Коробки в стяжке.

Сейчас набирает способ прокладки проводов в стяжке т.к. это экономит количество кабеля. После прокладки по полу вся проводка покрывается слоем бетона и если идет разрыв кабеля то необходима коробка в которой этот разрыв будет сделан. Коробки с компаундом идеально подходят для таких решений.

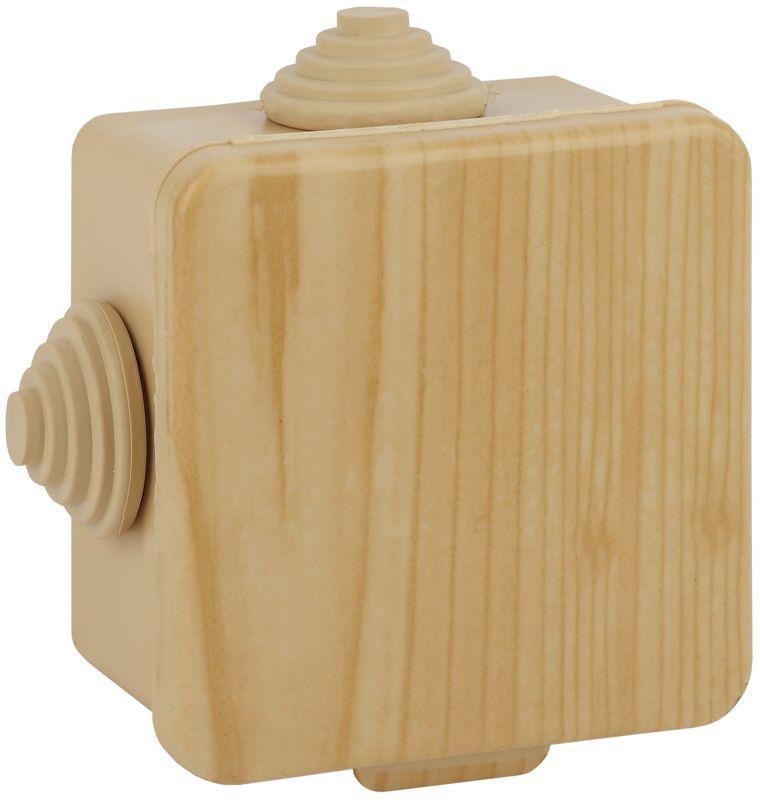

4) Распределительные коробки для деревянного домостроения.

Ко всем преимуществам, которые описаны выше, при размещении коробок на деревянных конструкциях, в межэтажныхдеревянных покрытиях путем заливки компаундом мы делаем коробку искробезопасной и придает коробке дополнительную защиту.

5) Герметизация узлов внешнего заземления.

Компаунд IP68 идеально подходит для герметизации узлов соединения внешнего модульного заземления.



Давайте рассмотрим основные преимущества заливного компаунда.

При заливке распределительной коробки IP44 компаундом, данная коробка приобретает степень защиты IP68. Это идеальное решение для применения в затапливаемых и грунтовых системах. Например: дизайнерское освещение парков и скверов, освещение фонтанов и бассейнов.
1.    Высокая степень защиты IP и предотвращение образования конденсата.
Компаунд создает степень защиты IP68 и полностью предотвращает образование конденсата.
2.    Обслуживание соединения
В отличие от полиуретановых и эпоксидных смол, уже залитый  компаунд через какое то время можно спокойно удалить, провести дополнительные коммутационные или ремонтные работы и повторно залить новый компаунд.
3.    Гасит вибрации.
Компаунд выполняет функцию демпфирующего материала и гасит вибрации передаваемые на электрическое соединение. Сам компаунд виброустойчив.
4.    Предотвращает разбалтывание.
Компаунд выполняет функцию фиксатора и предотвращает разбалтывание электрических соединений.
5.    Быстрое застывание.
После смешивания и заливки компонентов, компаунд застывает в течении 20 минут.
6.    Отличная адгезия и электротехнические характеристики.
Процесс не экзотермический, поэтому он не вызывает повреждения компонентов и частей, подлежащих изоляции. Высокая диэлектрическая прочность: минимум 14 кВ / мм. Широкий диапазон рабочих температур (от -60 до 120 ° С).
7.    Удобная упаковка
Компаунд может поставляется в отдельных емкостях и смешиваться в пропорции  10:1 в отдельной емкости. Так же компаунд может поставляться в полиэтиленовом пакете с перемычкой посередине, после разрыва перемычки два компонента смешиваются и приготовление компаунда не требует дополнительных емкостей.
8.    Экологичность
Компаунд не содержит изоцианатов и обеспечивает максимальные уровни безопасности для окружающей среды и людей. Компаунд классифицируется как неопасный в соответствии с Европейскими правилами №. 1272/2008 (CLP) и могут быть утилизированы как твердые отходы.

Стоимость компаундов можно посмотреть здесь PROISOL

Продажа частным и юридическим лицам. Оплата наличными и безналичными средствами.

Доставка по всей России от 250 грамм!!!

Частным лицам доставка осуществляется во все регионы курьерской службой «СДЕК», оплата при получении продукции.







Распределительная коробка – как выбрать, где установить, правила монтажа, варианты соединения проводов

Укладка и соединение электропроводов должны проводиться аккуратно и со знанием дела. Очень важно правильное распределение электроцепи по различным помещениям. Чтобы обеспечить качественную проводку в доме, необходима распределительная коробка. Такие изделия различаются между собой по разным параметрам.

Что такое распределительная коробка?

Чтобы обеспечить электроэнергией все приборы в доме, надо подвести к выключателям и розеткам провода, которые должны соединяться в распределительной коробке. Этот вариант будет самым безопасным и правильным. Электромонтажная коробка защищает открытые соединения, улучшает характеристики и качество проводника. К тому же так можно сэкономить на количестве материалов и потраченном рабочем времени на монтаж электропроводки.

Распределительный короб чаще имеет круглую либо квадратную форму, хотя встречаются и прямоугольные устройства. Его размеры зависят от назначения, класса защиты и количества вводов. Для установки в квартирах используют коробку со стороной или диаметром в 10 см. В корпусе распредкоробки может иметься в среднем 2-4 отверстия для вывода проводов, закрывающихся резиновыми или пластиковыми пробками, хотя встречаются коробки даже с 16 вводами. Для монтажа короба снабжены специальными ушками или отверстиями под винты.

Для чего нужна распределительная коробка?

Это устройство надежно защитит помещение от пожара. Места соединения кабелей считаются самыми опасными и при плохом контакте или неправильном монтаже провода могут перегреваться. Коробка для электропроводки служит изолятором электрических соединений от внешней среды. Кроме этого, при необходимости она обеспечивает доступ к разветвлениям. Особенно пригодится такой элемент при создании проводки не из цельного провода, а из его частей. К тому же скрутки, которые на спрятаны в щиток, выглядят не очень привлекательно.

Из чего сделана распределительная коробка?

В зависимости от того, из какого материала изготовлены распредкоробки, они делятся на:

1. Металлические. Их производят из высококачественной луженной листовой стали либо из алюминиевых сплавов, не подвергающихся коррозии. Распределительная металлическая коробка зачастую устанавливается в гараже, сарае, подсобном помещении.
2. Пластиковые. Для их производства используют полипропилен, полиамид, литой фторопласт. Такие материалы не подвергаются разложению и являются отличной изоляцией от электротока. Кроме этого, распределительные пластмассовые коробки прочны, устойчивы к агрессивной среде и могут находиться во влажном помещении дольше, чем щитки из металла. Под действием открытого огня пластик не будет гореть, а плавиться.

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Как выбрать распределительную коробку?

Нужную модификацию этого распределительного устройства выбрать легко, если известна будущая схема электропроводки. Выбирая распредкоробку, надо учитывать, что в будущем может возникнуть необходимость в расширении количества электропотребителей, питающихся из этого устройства. Лучше брать коробку с запасным количеством вводов. К примеру, если сейчас подключаются только два потребителя, то лучше взять устройство на четыре провода. Кроме этого, электрическая распределительная коробка выбирается в соответствии с тем, скрытая или открытая проводка будет проложена.

Где установить распределительную коробку?

Прежде чем приступать к монтажу распределительной коробки, надо определиться с местом ее установки. Зачастую специалисты-электрики рекомендуют крепить это устройство в верхнем углу стены, отступив от потолка примерно 25 см. Не устанавливайте коробки на уровне навесных шкафов, поскольку будет существовать риск ее повреждения. Лучше выбрать свободное от других элементов пространство.

Распредкоробку надо разместить в таком месте, чтобы в случае необходимости к ней можно было свободно подойти для проверки проводов или их ремонта. Не рекомендуется заставлять распредкоробку мебелью, бытовыми приборами, замуровывать штукатуркой и закладывать кирпичами. Уличная распределительная коробка должна находиться над навесом или козырьком так, чтобы на нее не попадали водяные или пылевые струи.

Монтаж распределительной коробки

Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:

1. Планировка. Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.
2. Скрытый монтаж. Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.
3. Открытый монтаж. Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
3. Сечения и количества жил.
4. Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
2. Все проводки выравниваются по срезанному краю изоляции.
3. Соединяемые жилы загибаются на 1 см под углом в 90°.
4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
3. Скрутка должна иметь не менее двух оборотов.
4. Пайка проводится равномерно, без наплывов и пропусков.
5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

1. Провода очистить от изоляционного слоя примерно на 10 см.
2. Сформировать скрутку.
3. Подсоединить электрод с помощью плоскогубцев.
4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
5. После остывания проводов проверить качество сварки.
6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
5. Провода укладываются в коробку.

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
3. Вставляем жилы внутрь каждой ячейки.
4. Зажимаем клеммы при помощи специальных винтов.
5. Распределительная коробка с проводами готова.



виды, конструкции и особенности эксплуатации

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Содержание

1. Алгоритм выбора распредкоробки
2. Установка и замена распаячной коробки
3. Виды и преимущества соединительных клемм

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
3. Следующий этап — зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

• «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
• «хрущевка» — железные крышки выпирают на 20 мм;
• «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
• панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
• в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка — прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

• непродуманные разветвления, схемы соединений;
• выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
• коробка выбрана без запаса пространства, что неудобно и небезопасно;
• с поверхности проводников не сняты оксидные плёнки;
• выбранные гильзы не соответствуют многопроволочным жилам;
• недостаточно глубоко конец провода погружен в полость клеммника;
• натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

• винтовые;
• пружинные;
• ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

виды, конструкции и особенности эксплуатации

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Настенные монтажные коробки.

Монтажные коробки бывают различных типов, что зависит от конкретных задач, предназначенных для того или иного изделия. Есть монтажные коробки квадратные, прямоугольные, круглые, коробки под крепление электроустановочного изделия с помощью распорных скоб, для крепления на деревянной стойке:

1. Четырехдюймовая квадратная коробка.
2. Пластиковая коробка.
3. Разветвительная коробка.
4. Для установки на поверхности.
5. Для крепления на гвоздях.
6. Стенная коробка (распределительный шкаф).

Большинство делается из оцинкованной или окрашенной стали, некоторые из пластика. Квадратные, прямоугольные и круглые монтажные коробки имеют соответствующую форму и различные размеры.

Коробки под крепление с помощью распорных скоб снабжены соответствующими крепежными элементами в зависимости от конструкции электроустановочного изделия.

Коробки для крепления на стойке имеют боковой кронштейн с отверстиями под гвозди.

Коробки для поверхностной установки делаются со скругленными углами.

Стеновые монтажные коробки предназначены для установки выключателей и розеток. Однако имейте в виду некоторые особенности выбора коробки для разных условий. В некоторых случаях стена бывает слишком тонкой для стандартной коробки, и тогда надо подбирать изделие с учетом этого обстоятельства.

Скругленные углы коробки поверхностной установки делают ее более безопасной. Коробки под крепление с помощью распорных скоб нужны только для тех электроустановочных изделий, которые крепятся именно таким способом.

Коробки для крепления на стойках каркасно-щитовой конструкции дома крепятся к стойкам гвоздями и используются при новом строительстве.

Многие конструкции монтажных коробок позволяют при необходимости объединять их в единые блоки — снимаются боковые стенки и коробки соединяются вместе

Если вы используете пластиковые коробки, обратите внимание на правильное заземление в нужных случаях. Есть удобные конструкции с прижимными кронштейнами для установки на гипсокартон

Пластиковые монтажные коробки намного дешевле металлических, но, как уже отмечалось, следует убедиться в том, что их эксплуатация разрешена местными нормами и правилами. Применяются для установки электромонтажных изделий на наружных стенах дома. Потолочные коробки.

Бывают восьмиугольной формы и круглые. Могут иметь раздвижные кронштейны крепления. Кронштейны, которые также продаются и отдельно, снабжены коротким стержнем или трубкой с резьбой для крепления несущей трубки светильника с помощью соответствующих переходников. Служат для крепления потолочных светильников и выполнение роли ответвительной или соединительной коробки.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Назначение распределительных коробок

Распределительные коробки классифицируются по нескольким основным признакам. Их форма может быть круглой, квадратной или прямоугольной. Это никак не влияет на выполнение функций, но существенно расширяет область применения.

Основным отличием считается сфера применения этих изделий, которые предназначены для скрытой и открытой проводки. Существуют и другие особенности, заключающиеся в различных способах крепления, размерах и конструкциях. Независимо от варианта исполнения, все распределительные коробки имеют общее назначение. С их помощью все провода, идущие от щитка, разводятся к розеткам, выключателям, осветительным приборам и другим нужным точкам, расположенным независимо друг от друга. При этом вся поступающая электроэнергия распределяется равномерно, исключая перегрузки и сбои в работе оборудования.
При выполнении электромонтажных работ, вся проводка прокладывается в виде отдельных магистралей, то есть разделяется на группы. Именно в этот период в каждой узловой точке применяется распределительная коробка в которой провода соединяются между собой. В этих местах существует повышенный риск возгорания и возникновения пожара из-за нарушения контактов.

Поэтому большинство изделий выполнены из материалов, устойчивых к возгоранию и обеспечивающих пожарную безопасность. Они создают своеобразный изоляционный слой между возможным очагом возгорания и окружающей средой. Практически все коробки выполняют эстетические функции, скрывая некрасивые места соединений и органично вписываясь в интерьеры помещений.

Виды распределительных коробок

Способ монтажа

• Открытый.
  Они крепятся на поверхностях, и, как правило, используются при обустройстве электропроводки в зданиях административного, производственного, хозяйственного назначения. Применительно к жилым строениям в основном устанавливаются в домах из древесины.
• Скрытый.
  В быту этот вид распределительных коробок используется намного чаще. Они помещаются в естественных углублениях или «гнездах», которые специально оборудуются в стенах строения. Некоторые образцы комплектуются декоративными крышками, поэтому для облегчения доступа к соединениям проводников они не закрываются штукатуркой, обоями или иной облицовкой.

Материал корпуса

• Пластмассы.
  Вариантов несколько – фторопласт (литой), полипропилен, полиамид и ряд других искусственных материалов. Такие распределительные коробки наиболее востребованы, независимо от специфики строения. Достоинств много – хорошие изоляционные свойства; достаточная механическая прочность; устойчивость к агрессивным химическим соединениям, жидкостям и пламени.
• Металлы.
  Данная разновидность коробок в быту практически не применяется, разве что для разводки электропроводки в подсобках, сараях, гаражах и так далее. В основном их используют в зданиях общего назначения, устанавливая открытым способом. Материалы изготовления – сталь луженая и сплавы на основе алюминия.

Количество вводов

Минимум – два. То есть такая распределительная коробка рассчитана на соединение 2-х проводов (кабелей). Максимум – 16. В зависимости от схемы электропроводки выбрать нужную модификацию несложно.

Комплектация

«Пустые» распределительные коробки.
Они состоят лишь из корпуса и крышки. Практика долговременного использования показывает, что для электропроводки, тем более прокладываемой самостоятельно, это лучший выбор. И этому есть свои объяснения.

Во-первых, сочленение проводов в таких коробках можно сделать любым удобным для монтажника способом – скруткой, спайкой, обжимом, в зависимости от размеров коробки и количества присоединений.

Во-вторых, такие контакты долговечнее, так как они не окисляются и не «разбалтываются» (при условии, что монтаж произведен грамотно).

С зажимами, клеммными колодками.
Эта разновидность распределительных коробок в плане удобства монтажа выигрывает. Необходимо лишь зачистить кончик провода, вставить его в контактную группу и затянуть крепежный винт (или защелкнуть фиксатор). Но эта категория коробок имеет серьезный недостаток – при установке в помещениях с повышенной влажностью, ее перепадами, тем более под открытым небом, со временем окисляются. В некоторых случаях нарушение контакта происходит из-за ослабления фиксирующего элемента (например, пружины). Как результат – искрение проводов. То есть, использование подобных распределительных коробок имеет некоторые ограничения.

Если предполагается соединять зажимным методом провода из разнородных материалов (медь и алюминий), то следует выбирать распределительные коробки, у которых контактные группы из латуни. Иначе могут возникнуть проблемы с надежностью сочленения, вызванные эл/химическими процессами.

Степень защиты

При выборе распределительной коробки нужно определиться, от каких факторов (внешних воздействий) распределительная коробка должна предохранять контактные группы электропроводки. Особенно актуально для «проблемных» помещений (с повышенными температурой, влажностью или их перепадами) и при уличном монтаже.

От чего коробки защищают:

• Обычное исполнение имеет резиновый уплотнитель. Для квартиры и большинства комнат дома вполне достаточно.
• От пыли. Целесообразно монтировать в производственных помещениях.
• От влаги. Стоит использовать в ванных, туалетных комнатах (если есть такая необходимость), прачечных, кухнях, бассейнах и тому подобное.
• От механических повреждений электропроводки. Для установки вне строений – лучший выбор.
• От термического воздействия. Эти коробки следует приобретать для домов из древесины, а также, если поверхностная облицовка стен производится горючими материалами (например, вагонкой).

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

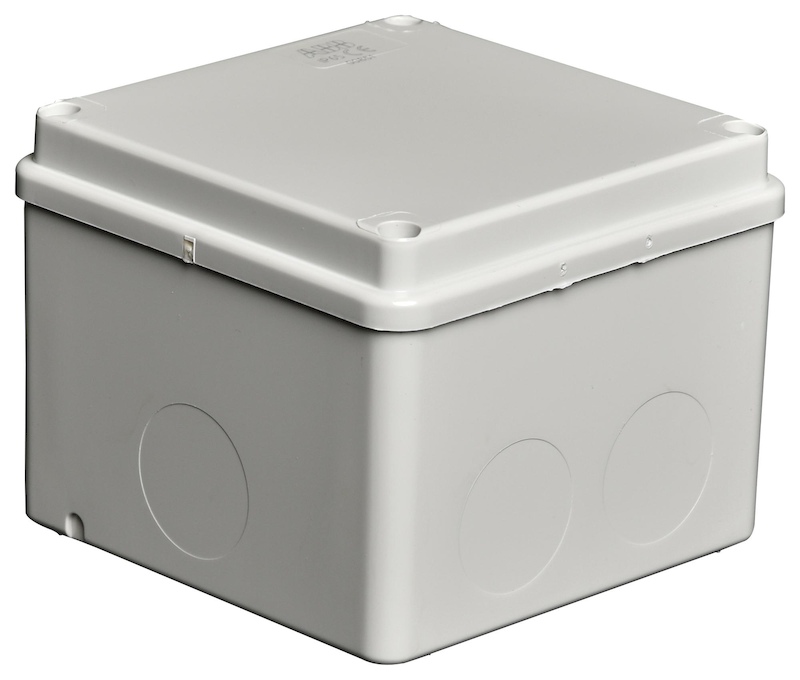

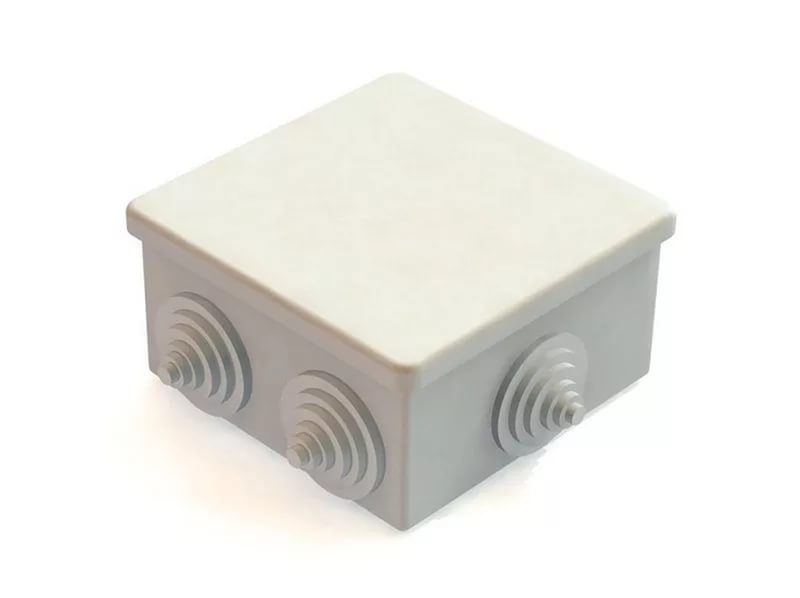

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки. Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

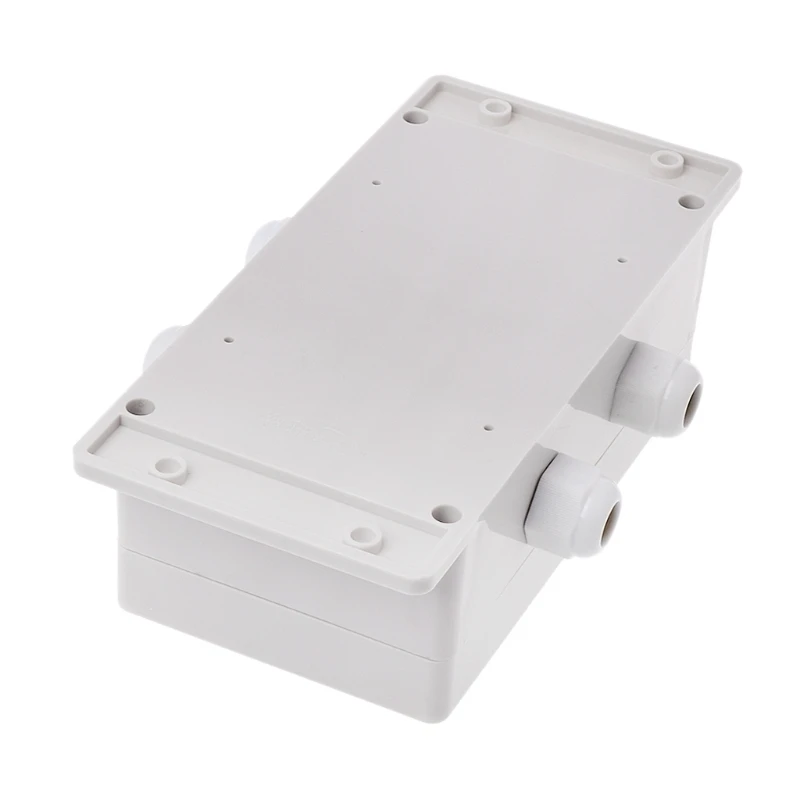

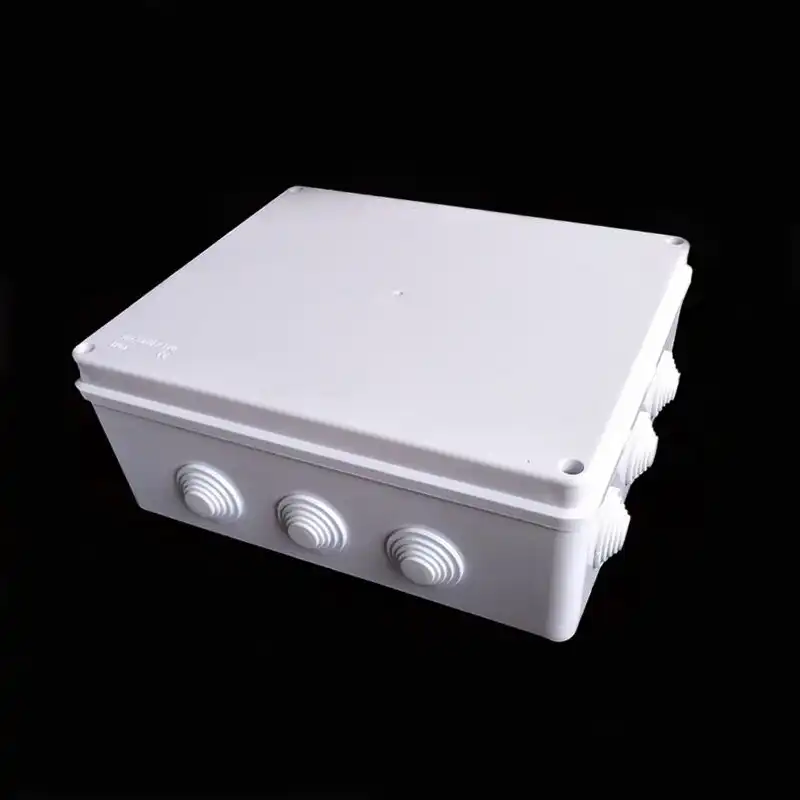

Атмосфера-защищенная (уличная) монтажная коробка.

Монтажная коробка для установки вне помещений, для наружной установки, влагозащищенная. Обычно это круглая или квадратная коробка в одинарном или двойном варианте с резьбовыми отверстиями по бокам, в которые ввинчиваются элементы соединительной арматуры. Резиновая прокладка между крышкой и корпусом не пропускает внутрь влагу, розетки снабжены крышками с защелками или затяжными винтами. Несколько толще монтажных коробок для установки в помещениях. Коробки с крышками на винтах следует устанавливать там, где не потребуется быстрый доступ к розетке, в таких случаях ставьте изделия с защелкивающимися крышками.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

1. Шайба помещается на болт.
2. Сверху накручивают защищённый провод.
3. Надевается вторая шайба, затем накручивается следующий провод.
4. После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

1. Первым делом с провода удаляется изоляция.
2. Несколько проводов скручивают в один пучок.
3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

Для чего нужны распределительные коробки

Распределительная коробка (она же соединительная, распаечная и даже «распаечная коробка с клеммами») действительно служит для соединения проводов, но не для того, чтобы их просто срастить, сделав длиннее, а для сборки схемы электрической проводки на ограниченном участке. К примеру, в комнате есть розетка, люстра и выключатель к ней. Все это электрохозяйство нужно подсоединить к электрощиту, расположенному в подъезде. Действия очевидны: тянется один провод на розетку, второй — на лампочку, а в средине последнего врезается выключатель. Но можно сделать и так:

Пример монтажной схемы квартирной электропроводки

От счетчика, висящего в подъезде, прокладывается силовой провод в коридор. Там устанавливается основная соединительная коробка (1). От нее делается разводка в каждую из комнат, в том числе и в нашу с люстрой. В комнате устанавливается еще одна коробка (2) и к ней подводятся отдельные провода от каждого из потребителей — ламп и розеток, — а также от выключателя.

Что такая схема дает? Во-первых, провода на сборку электрической схемы пойдет значительно меньше, особенно если у вас там четыре розетки, трехрожковая люстра, три настенных бра и четыре выключателя. Ведь все лампы и розетки одной комнаты будут питаться по одному вводному проводу, проложенному до комнатной распредкоробки.

Во-вторых, подобную конструкцию гораздо проще дефектовать при той или иной неисправности. Если, скажем, у вас потухла люстра, вам достаточно залезть в комнатную распределительную коробку и тем или иным способом (к примеру, прозвонкой обесточенной линии или указателем напряжения при линии подключенной) вычислить поврежденный участок. Все в порядке (точнее, непорядок не здесь) — двигаетесь по коробкам в сторону электросчетчика.

Ну и, в-третьих, — это главное, — ремонтировать такую схему намного проще. Не нужно разносить практически всю квартиру, срывая обои и выдирая горелый провод вместе со штукатуркой. Затем делать новую штробу, прокладывать новый провод, замазывать, красить, клеить. Восстановление питания даже самой дальней розетки ограничится лишь легким однокомнатным погромом до ближайшей распределительной коробки.

Использование распределительных устройств не только облегчает монтаж, но и делает его наглядным и ремонтопригодным

Распределительная коробка — размеры и виды

Для того чтобы выбрать правильно распределительную коробку с клеммами, важно учитывать, прежде всего, где распределительная коробка с клеммами будет устанавливаться

Если она будет устанавливаться внутри помещения, то стоит обратить внимание на пожелания заказчика, скрытой или открытой должна быть распределительная коробка с клеммами

Это первое и очень важное правило. Второе, немаловажное правило по выбору распределительной коробки с клеммами заключается в её размерах. Не стоит экономить на размерах распределительной коробки

Что это значит?

Не стоит экономить на размерах распределительной коробки. Что это значит?

Например, если нужно подключить в распределительной коробке 4 провода, лучше купить распределительную коробку с клеммами больших размеров, на подключения 8-ми проводов. Всегда нужно помнить о коэффициенте расширения, а также о том, что возможно в процессе эксплуатации понадобиться, добавить в распределительную коробку с клеммами ещё несколько проводов.

И если сделать это при установленной наружной распределительной коробке с клеммами вполне реально, просто заменив её на распределительную коробку больших размеров, то, как быть с внутренней распределительной коробкой для проводов?

Общее устройство распределительной коробки

Основные конструктивные элементы совершенно одинаковы для всех изделий этого типа. Внутри каждой коробки имеются крепления для проводов – зажимы и клеммные колодки. Зажимы предназначены для фиксации вводных кабелей большой толщины, а в клеммных колодках закрепляются уже отдельные провода с помощью винтов – фиксаторов.

Если клеммные колодки внутри коробки отсутствуют, в этом случае провода соединяются методом скрутки. Выполняется тщательное скручивание разделанных концов, после чего они изолируются с помощью пластиковых колпачков или изоленты.

Клеммные соединения считаются более удобными. Они дают возможность соединять провода разного сечения, обеспечивая надежный контакт. Единственным недостатком такого клеммника считается постепенное ослабевание болтового соединения, что приводит к нарушению контакта проводов. Такой узел начинает греться, в результате соединение постепенно обгорает и выходит из строя.

Для соединения проводов из разнородных металлов – меди и алюминия применяются колодки с латунными клеммами. Они не подвергаются электрохимическим процессам и обеспечивают надежное соединение, без нарушения работы электросети. Сегодня алюминиевые провода для прокладки электропроводки внутри помещений практически не используются, поэтому в большинстве клеммных колодок устанавливаются медные контакты. Для изготовления колодок применяются пластиковые материалы – полипропилен, полиамид, полиэтилен.

Ввод проводов в распределительную коробку осуществляется через специальные отверстия в корпусе. В отверстиях установлены сальники – резиновые кольца, плотно прилегающие к поверхностям и препятствующие проникновению внутрь корпуса пыли и влаги.

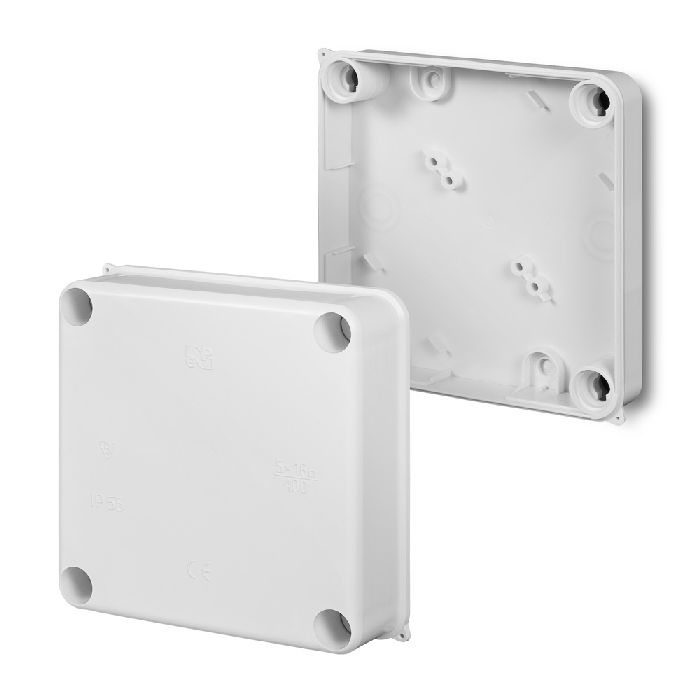

Крышки для монтажных коробок.

Крышки для монтажных коробок могут иметь самую разную форму — круглую, квадратную, восьмиугольную — в зависимости от самой коробки. Они могут быть сплошными или иметь отверстия под выключатель или розетку. Крепятся крышки на коробках с помощью винтов.

Крышки для атмосферозащищенных коробок могут иметь резьбовые отверстия для подключения электроарматуры и крышки на защелках для защиты гнезд розеток в нерабочем состоянии, либо рычаг, управляющий тумблером выключателя внутри коробки. Откидные крышки закрывают монтаж от пробоя на землю или корпус. Есть крышки с фланцем, которые как бы добавляют коробке глубины. Крышки закрывают и защищают электрические соединения и изделия. Крышки для атмосферозащищенных коробок делают их влагостойкими. Фланцевые крышки служат основой для установки крышек выключателей или розеток и обеспечивают место для нанесения штукатурки.

Распределительные коробки

Главная | Товары | Распределительные коробки

Показать фильтры Скрыть фильтры

Все отрасли Запрос продукта Запросить цену Ошибка веб-сайта Общий запрос Проблемы/отзывы Запрос СМИ Запрос литературы Другой

Сортировать Запрос продукта Запросить цену Ошибка веб-сайта Общий запрос Проблемы/отзывы Запрос СМИ Запрос литературы Другой

Результатов на странице: 12 | 24 | 48

Метрика | Императорский

с 1 до 24 из 36 результатов

Продукт 00113527

1135A Сплошная крышка Электрика

1135A Und Ele Syr CV

Продукт 00156325

1563a Solid Condction Box Cover Lighting

1563A Und Lighting Syr CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV CV0003

Продукт 002

2904A Крышка с твердым соединением с Burndy Connector для заземляющего ремешка, электрический род-остров Dot Type 18. 2.0

2904A Und Ele Connect L16C1 CV

Продукт 0080119

8011Z 2-1/2 ”Джунх. Рама

8011Z D&T FR UND L

Продукт 00801226

8012A Сплошная крышка распределительной коробки Электрическая

8012A UND ELE D&T CV

Продукт 003A Электрическая 9

0003

8013a und Ele Cover L1325C

Продукт 00801329

8013A Сплошная коробка для сплошной соединения.

8206Z1 UND FR ILTYHDHH

Продукт 00830110

8301Z 4-дюймовая высокая реверсивная рама соединительной коробки, черное покрытие

8301Z REV FR

Продукт 00839042

8390A1 Сплошная крышка соединительной коробки Уличное освещение, легкие нагрузки

8390A1 UND STREET LIGHTING CV

Продукт 02

6

Стандартная крышка распределительной коробки Strapty из оцинкованной стали Strapland Hand 18″ x 24 811.02

LF 18×24 GALV Крышка ручной коробки

Продукт 45751010

v5751 1-1/2 «Рамка высокого уголка

V5751 UND Frame

Продукт 46622020

v6622 SOLID COPE

46622020

V6622. 0003

V6622 UND CV

Продукт 46624020

V6624 Сплошная крышка

V6624 UND CV

Продукт 46630020

V6630 Сплошная крышка

v6630 UND CV

Product 00820632063

. Один люк

8206A1 UND TRAF SIGNAL CV ILTYHDHH

Продукт 00821666B01

8216 Люк доступа 30″ x 30″ Электрический, на болтах, с верхним фланцем 5-дюймовая высокая рама, подъемный механизм, для тяжелых условий эксплуатации

8196ZPT 8216APT UND DI TF ELEC HD

Product 00821723B01

8217 36″ x 36″ Access Hatch Assembly Electric, Bolted, Top Flange 5″ Tall Frame, Lift Assist, Heavy Duty

8197ZPT 8217APT DI TF ELE ASY HD

Product h58481106

ALUMINUM ALN2 48X48 6″ SLAB & ENGR

ALUM ALN2 48X48 6″ SLAB & ENGR

Product 46622031

V6622 Solid Cover Electric

V6622 UND ELE CV

Product 00113531

1135A Сплошная крышка освещение

1135a Und Lighting CV

Продукт 00805328

8053a Сплошная соединительная коробка.

8011A UND ELECTRIC CV

Продукт 00808012

8080ZPT 8-дюймовая высокая рама соединительной коробки для крепления болтами, для особо тяжелых условий эксплуатации в аэропортах

8080ZPT И РАМА

Результатов на странице: 12 | 24 | 48

Электронная почта

Изучение типов электрических распределительных коробок

Вы готовитесь к работе с электрической системой дома? Прежде чем начать, важно знать, какие компоненты вы должны приобрести для своего проекта. Приобретение неправильных деталей может привести к тому, что система станет неэффективной и опасной, что может привести к короткому замыканию.

Таким образом, вы должны сделать домашнее задание и изучить различные типы доступных распределительных коробок. Установка правильного электрического корпуса обеспечит адекватную защиту вашей электропроводки, потолочного вентилятора, светильника или розетки. Это также облегчит доступ к проводке, если вам нужно заменить некоторые компоненты в дороге.

Ниже мы рассмотрим различные типы распределительных коробок, а также дадим вам советы о том, какие характеристики следует учитывать при покупке корпуса.

Руководство по покупке распределительной коробки

Перед тем, как отправиться за покупками, вы должны знать, какой тип корпуса вы ищете и почему. Вот несколько факторов, которые следует учитывать перед покупкой электрической распределительной коробки:

Объем, глубина и выступ

Размеры и размеры электрической распределительной коробки будут одними из самых важных соображений. В нем должно быть достаточно места для размещения электрических проводов, разъемов и приспособлений, таких как розетки, выключатели света и диммеры. Поэтому вам нужно начать с измерения глубины, необходимой для ограждения. Чем глубже ящик, тем больше он может вместить всех компонентов.

Отсюда вам нужно будет определить высоту и ширину электронного корпуса. Наконец, вы захотите рассмотреть неудачу. На каком расстоянии от поверхности стены будет отверстие коробки? Возможно, вам придется использовать расширитель коробки, чтобы заполнить любое дополнительное пространство. В качестве альтернативы вы можете использовать распределительную коробку для поверхностного монтажа, чтобы смонтировать проводку на внешней поверхности стены.

Старые или новые рабочие ящики

Рассмотрите проект, чтобы определить, какой тип ящика вам понадобится для работы. Если вы работаете со старой структурой, вам следует использовать существующие рабочие блоки. Замена или ремонт больших участков стены может не потребовать новых электронных корпусов.

Все, что вам нужно сделать, это прорезать отверстие в старой рабочей коробке, вставить кабель и прикрепить коробку к существующему настенному покрытию. Если на коробке есть монтажные выступы, вы можете установить ее как есть.

Кабель Зажимы , Выбивные отверстия и коллекторы

Возможно, вам придется подключить кабели к коробке. Если это так, вы можете использовать кабельные зажимы, выбивные отверстия или коллекторы. Если вы используете кабель с неметаллической оболочкой (NM), вы будете использовать зажим для крепления кабеля к коробке. Это предотвратит вытягивание кабеля из устройства.

Если вы используете коробку с кабелепроводом, вы можете пропустить кабелепровод через выбивное отверстие. Вам просто нужно сопоставить размер отверстия с размером канала. В некоторых коробках предусмотрены перфорированные отверстия разного размера для размещения кабелепроводов разного размера. Вы можете использовать выбивные коробки с кабелем NM, подключив кабель к коробке так, чтобы он всегда оставался на месте.

Одна из самых распространенных ошибок, которую совершают люди, — это попытка протолкнуть слишком много кабелей через одно и то же отверстие. В одних коробках два отверстия, в других три. Используйте столько отверстий, сколько вам нужно, чтобы кабели легко проходили через отверстия, не сбиваясь в комки.

Если вам нужно вырезать больше отверстий в коробке для размещения дополнительных кабелей, мы будем рады предоставить индивидуальные корпуса, чтобы выполнить работу правильно!

Материалы корпуса: выбор помимо ПВХ

Факторы окружающей среды в конечном итоге определяют, какой тип материала вам нужен для электронного корпуса. Если вы используете коробку снаружи, убедитесь, что она сделана из атмосферостойкого материала. В то время как электрические коробки из ПВХ-пластика распространены в жилых и офисных помещениях, они часто не справляются с задачей защиты электрических соединений на открытом воздухе и / или в промышленных условиях.

Некоторые из наиболее популярных материалов корпусов для корпусов, защищенных от непогоды, включают:

• Углеродистая или нержавеющая сталь. Вам следует использовать стальные корпуса, которые благодаря своей прочности являются отличным выбором как для внутреннего, так и для наружного применения. Стальные соединительные коробки Polycase для тяжелых условий эксплуатации устойчивы к коррозии и имеют такие функции, как откидная крышка для легкого доступа. Поликарбонат: внесен в список UL и соответствует требованиям как минимум NEMA 4X и IP65, наши корпуса из поликарбоната предназначены для наружного применения.
• Алюминий: Если вы выберете литой алюминиевый корпус, вам нужно выбрать тот, который содержит прокладку, чтобы он был водонепроницаемым (и подходил для использования вне помещений).

Стандартные бытовые коробки

Электронные коробки являются важными компонентами систем в вашем доме. При установке корпусов вам необходимо использовать правильную коробку для вашего приложения. Коробки для бытовой электроники имеют широкий диапазон размеров и форм, а также материалов изготовления. Вы также захотите выбрать компоненты с правильной номинальной нагрузкой для потолочных вентиляторов и осветительных приборов.

Важно помнить, что распределительные коробки должны соответствовать отраслевым стандартам и строительным нормам в вашем районе, особенно если вы занимаетесь ремонтом своими руками. Если вы не можете установить корпус самостоятельно, вызовите профессионального электрика, который сделает эту работу за вас. Это гарантирует, что работа будет выполнена правильно с первого раза.

Металлические и пластиковые соединительные коробки

Большинство коробок изготавливаются из металлических или пластиковых материалов. Тип используемого материала будет зависеть от области применения.

Если вы используете металлический кабелепровод для прокладки проводов к коробке, вам следует использовать металлическую распределительную коробку. Этот материал поможет заземлить кабелепровод и проводку. Металлические распределительные коробки являются обычным выбором для электрических щитовых коробок.

Для неметаллических материалов, таких как кабель NM и кабелепровод из ПВХ, можно установить металлическую или пластиковую распределительную коробку. Убедитесь, что вы используете кабельный зажим для крепления кабеля к коробке. Это гарантирует его безопасность.

При замене электропроводки в доме или строительстве нового дома вы можете заметить, что новые системы электропроводки содержат внутри кабеля заземляющий провод. Если это так, вам не нужно беспокоиться об использовании коробки для заземления системы электропроводки, но вы все равно захотите подключить коробку к земле с помощью провода.

Распределительная коробка с круглым поддоном

Коробки с круглым поддоном представляют собой корпуса меньшего размера, обычно глубиной от ½ до ¾ дюйма. Большинство подрядчиков устанавливают их на потолке или стене для светильников или небольших объектов. Лучшее применение — использовать их с предметами весом менее 50 фунтов. Вы можете использовать специальные металлические ящики для поддонов для установки потолочных вентиляторов, но большинство моделей не выдерживают большой вес. Перед установкой обязательно проверьте информацию о продукте.

Восьмиугольные и круглые распределительные коробки

Восьмиугольные и круглые коробки обеспечивают большую гибкость в зависимости от размера корпуса. Обычно вы увидите эти коробки, установленные на потолках или стенах для осветительных приборов и потолочных вентиляторов весом до 50 фунтов. Если вы ищете коробки, которые обеспечивают больше места для проводки, то круглые или восьмиугольные коробки идеально подходят для вашей установки. Вы можете использовать блоки большего размера в качестве распределительных коробок, где это необходимо.

Если вы работаете с накладным монтажом, включающим металлический кабелепровод, предпочтительнее использовать круглую коробку из металла. Если вы выберете круглую пластиковую распределительную коробку, вы сможете закрепить ее на поверхности с помощью «ушек». Такие распределительные коробки идеально подходят для установки корпуса на гипсокартон или аналогичную поверхность. Таким образом, вам не нужно вырезать отверстие, чтобы выполнить работу.

Электрическая коробка с потолочным вентилятором

Для установки потолочного вентилятора требуются коробки, способные выдержать как вес вентилятора, так и постоянное движение ротора и лопастей. Поэтому вам нужно будет использовать коробку с потолочным вентилятором, предпочтительно глубиной 2-⅛ дюйма. Коробки для потолочных вентиляторов обычно имеют круглую или восьмиугольную форму. Они предназначены специально для потолочных вентиляторов, поэтому все, что вам нужно сделать, это прикрепить их к устойчивой поверхности, например к потолочной балке.

Имейте в виду, что большинство ящиков для потолочных вентиляторов рассчитаны на поддержку светильников весом до 75 фунтов. Сюда входят большие вентиляторы или люстры. Не забывайте учитывать как вес предмета, так и вращение лопастей при выборе правильной коробки.

4-дюймовая квадратная коробка

Стандартные квадратные коробки обычно имеют глубину от 1 ¼ до 2 ⅛ дюймов. Подрядчики обычно используют их для нескольких разъемов или проводников. Если у вас есть проводники, которые идут в нескольких направлениях, вам нужно использовать квадратную рамку. Вы также можете использовать распределительные коробки или потолочные коробки.

Квадратные коробки чаще всего применяются в качестве распределительных коробок освещения или электрических розеток. В некоторых случаях потребуется многоблочная коробка для размещения нескольких соединений рядом друг с другом для размещения выключателей света или розеток вдоль стены.

Соединительная коробка

Термин распределительная коробка относится к любой коробке, которую вы используете в качестве соединения для размещения электрических соединений, таких как электропроводка. Распределительные коробки имеют квадратную, круглую или восьмиугольную форму и могут быть глубокими или мелкими. При установке этих корпусов придерживайтесь следующих рекомендаций:

• Соединительные коробки используются для закрытия сростков проводов. Везде, где соединяются два электрических провода, следует установить распределительную коробку.
• Используйте 4-дюймовые стандартные квадратные коробки, поскольку вам потребуется дополнительное пространство для сращивания проводных соединений и закрытия их колпачками. Чем больше у вас соединений на одной площади, тем больше должна быть распределительная коробка.
• Старайтесь не прятать распределительную коробку в стене или потолке, чтобы вы не могли до нее добраться. Если в будущем дом нужно будет перемонтировать, электрику потребуется легкий доступ к коробке.
• Распределительную коробку необходимо закрыть прочной крышкой без отверстий.

Крышки распределительных коробок

Во избежание поражения электрическим током или возгорания необходимо закрыть компоненты так, чтобы провода не были видны. Корпуса для электронных устройств бывают самых разных размеров и форм, так что вы можете поместить их в любую коробку. Чехлы не являются обязательными. На самом деле, они обязаны придерживаться большинства строительных норм и правил. Итак, убедитесь, что все ваши коробки закрыты, а все провода под напряжением надежно закрыты, когда ваш проект будет завершен.

Для распределительных коробок требуются сплошные крышки без отверстий. Таким образом, никакие факторы окружающей среды, такие как пыль или влага, не смогут попасть внутрь коробки.

Удлинители коробки

Иногда между распределительной коробкой и гипсокартоном или другой поверхностью может быть зазор. Чтобы закрыть зазор, вы можете реализовать удлинитель коробки. Удлинитель скользит по отверстию коробки, и вы можете отрегулировать его по мере необходимости, чтобы заполнить зазор. Закрытое пространство безопаснее, чем оставлять проводку открытой или протягивать ее за пределы коробки, чтобы она доставала до стены.

Удлинители коробок также используются для увеличения емкости коробки для дополнительной проводки. Используя удлинитель, вы можете оставить существующую коробку на месте, не заменяя ее. Экстендер упрощает работу и помогает работать более эффективно.

Наружные распределительные коробки

Водонепроницаемые распределительные коробки идеально подходят для защиты компонентов от вредных внешних воздействий. Эти коробки имеют рейтинг NEMA (Национальная ассоциация производителей электрооборудования) или IP (защита от проникновения), чтобы выдерживать определенные погодные условия, такие как ультрафиолетовые лучи, экстремальная жара или холод, сильный ветер и влажность.

Вам понадобится водонепроницаемая распределительная коробка во влажных или влажных местах, так как вода представляет собой наиболее серьезную угрозу для электронных устройств и компонентов. При установке водонепроницаемой распределительной коробки убедитесь, что она плотно закрыта. При выборе корпуса обязательно проверьте рейтинг NEMA и IP. Они укажут, что коробка подходит, в зависимости от вашего применения и факторов окружающей среды.

В заключение

Если вы используете правильные электронные корпуса, ваши компоненты всегда будут в безопасности. При выборе подходящего корпуса всегда учитывайте конкретные потребности, связанные с внутренними и внешними приложениями. Затем выберите правильный материал — например, металл или пластик — в зависимости от факторов окружающей среды. Как только вы найдете подходящую электронную коробку, вы можете быть уверены, что ваши трудолюбивые инвестиции будут в безопасности на долгие годы!

Распределительные коробки уличного освещения — TELUX

Серия Телюкс

Распределительные коробки для уличного освещения.

Сырье

— Сырье: поликарбонат серого цвета RAL 7035.

Конструктивные характеристики

— Монтаж: Крепление к стене с помощью анкера и винта.
— Термический класс: A согласно UNE 21035.
— Самозатухающий: 960ºC согласно EN 60695-2-11.
— Электрическая изоляция: Двойная изоляция.
— Степень защиты IP:
   — IP13 для установки на столбе.
   — IP54 для фасадной установки рядом со светильником.
— Степень защиты IK: IK08 согласно IEC 62262.
— Рабочее напряжение: 230/400 В.
— Подходит для: предохранителей 10×38.
— Ток: минимум 0,5А — максимум 32А.

Подробнее о коробках уличного освещения Telux

Используется для подключения, разветвления и защиты осветительного оборудования. Они предотвращают риск поражения электрическим током и упрощают техническое обслуживание.

Telux 16

Telux25

Telux25G

Telux35

Пример подключения внутри коробки

Конус IP54: для монтажа на фасаде

Емкость подключения: 25 мм²35 мм²

IP класс: Тип конуса IP54Пенопласт IP13

Входные клеммы: 2456

Выходные клеммы: 124

Сортировать результаты по…Емкость подключения – От низшей к максимальной. Емкость подключения – От наивысшей к низшей. — От Я до А

TELUX16B2F1

Соединительная коробка 2 клеммы, 1 предохранитель

Количество подключений: 16/25 мм

Напряжение: 230/400 В

Тип: Коробка 60x64x150

Входные клеммы:  2

Выходные клеммы:  1

Степень защиты IP: Пена IP13

ТЕЛЮКС16B4F2

Распределительная коробка 2 клеммы, 2 предохранителя

Размер соединения:  16/25 мм

Напряжение: 230/400 В

Тип: Коробка 60x64x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX16B4F2C

Распределительная коробка, 4 клеммы, 2 предохранителя

Размер соединения:  16/25 мм

Напряжение: 230/400 В

Тип: Коробка 60x64x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX16B5F2

Соединительная коробка 5 клемм, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x64x150

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX16B5F2C

Соединительная коробка 5 клемм, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x64x150

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX25B4F2

Соединительная коробка 4 клеммы, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x83x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX25B4F2C

Соединительная коробка 4 клеммы, 2 предохранителя

Емкость подключения:  16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x83x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX25B5F2

Соединительная коробка 5 клемм, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x83x150

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX25B5F2C

Соединительная коробка 5 клемм, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x83x150

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX25GB4F2

Распределительная коробка, 4 клеммы, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x97x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX25GB4F2C

Распределительная коробка, 4 клеммы, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x97x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX25GB5F2

Распределительная коробка 5 клемм, 2 предохранителя

Количество подключений: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x97x150

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Пена IP13

ТЕЛУ25ГБ5Ф2К

Распределительная коробка 5 клемм, 2 предохранителя

Размер соединения:  16/25 мм

Напряжение: 230/400 В

Тип: Коробка 60x97x150

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX25GB6F2

Соединительная коробка 6 клемм, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x97x150

Входные клеммы:  6

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX25GB6F2C

Распределительная коробка 6 клемм, 2 предохранителя

Емкость подключения: 16/25 мм2

Напряжение: 230/400 В

Тип: Коробка 60x97x150

Входные клеммы:  6

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX35B4F2

Распределительная коробка, 4 клеммы, 2 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX35B4F2C

Соединительная коробка 4 клеммы, 2 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  4

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX35B5F2

Соединительная коробка 5 клемм, 2 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Клеммы:  2

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX35B5F2C

Распределительная коробка 5 клемм, 2 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Клеммы:  2

Входные клеммы:  5

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX35B6F2

Распределительная коробка 6 клемм, 2 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  6

Выходные клеммы:  2

Степень защиты IP: Пена IP13

TELUX35B6F2C

Распределительная коробка 6 клемм, 2 предохранителя

Емкость подключения:  35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  6

Выходные клеммы:  2

Степень защиты IP: Тип конуса IP54

TELUX35B4F4

Распределительная коробка 4 клеммы, 4 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  4

Выходные клеммы:  4

Степень защиты IP: Пена IP13

TELUX35B4F4C

Соединительная коробка 4 клеммы, 4 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  4

Выходные клеммы:  4

Степень защиты IP: Тип конуса IP54

TELUX35B5F4

Соединительная коробка 5 клемм, 4 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  5

Выходные клеммы:  4

Степень защиты IP: Пена IP13

TELUX35B5F4C

Соединительная коробка 5 клемм, 4 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  5

Выходные клеммы:  4

Степень защиты IP: Тип конуса IP54

TELUX35B6F4

Соединительная коробка 6 клемм, 4 предохранителя

Емкость подключения: 35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  6

Выходные клеммы:  4

Степень защиты IP: Пена IP13

TELUX35B6F4C

Соединительная коробка 6 клемм, 4 предохранителя

Емкость подключения:  35 мм2

Напряжение: 230/400 В

Тип: Коробка 60x123x150

Входные клеммы:  6

Выходные клеммы:  4

Степень защиты IP: Тип конуса IP54

Краткий обзор | Электрикс

Обновление вашего местоположения приведет к удалению всех товаров из вашей корзины.

Пожалуйста, выберитеАмерикаЕвропаОстальной мир

Please selectAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArab Republic of EgyptArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo (DRC)Cook IslandsCosta RicaCôte d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Islas Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern и антарктические землиГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаГаитиОстров Херд и острова МакдональдГондурасГонг Kong SARHungaryIcelandIndiaIndonesiaIranIraqIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMacedonia, Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayPakistanPalauPalestinian AuthorityPanamaPapua New GuineaParaguayPeople’s Republic of ChinaPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoRepublic of IrelandRepublic of SingaporeRepublic of South KoreaRepublic of TurkmenistanReunionRomaniaRussian FederationRwandaSaint BarthélemySaint Helena, Ascension and Tristan da CunhaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre и МикелонСент-Винсент и Гренадин esSamoaSan MarinoSão Tomé and PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSpainSri LankaState of QatarSudanSultanate of OmanSurinameSvalbard and Jan Mayen IslandSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandThe Republic of the Union of MyanmarTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurks and Caicos IslandsTuvaluU. S. Малые отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты АмерикиУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские островаУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Please selectDeutschDeutschDeutschEnglishDeutschFrançaisEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglis hEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishDeutschEnglishDeutschEnglishDeutschEnglishDeutschEnglishDeutschEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisDeutschEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisDeutschFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishDeutschFrançaisEnglish

К сожалению, запрошенная вами страница не найдена. Возможно, страница была перемещена или удалена, или, возможно, адрес введен с ошибкой.
Почему бы не попробовать найти дорогу с помощью меню выше или нажать на логотип, чтобы вернуться на домашнюю страницу.

Willkommen bei Electrix.

Wenn Sie Ihren Standort und Ihre Spracheinstellungen aktualisieren möchten, wählen Sie bitte eine der folgenden Optionen.

Bitte wählen SieAmericasEuropeОстальной мир

Bitte wählen SieAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArab Republic of EgyptArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo (DRC)Cook IslandsCosta RicaCôte d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Islas Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные и антарктические землиГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиОстров Херд и острова МакдональдГондурасH ong Kong SARHungaryIcelandIndiaIndonesiaIranIraqIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMacedonia, Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayPakistanPalauPalestinian AuthorityPanamaPapua New GuineaParaguayPeople’s Republic of ChinaPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoRepublic of IrelandRepublic of SingaporeRepublic of South KoreaRepublic of TurkmenistanReunionRomaniaRussian FederationRwandaSaint BarthélemySaint Helena, Ascension and Tristan da CunhaSaint Kitts and NevisSaint LuciaSaint MartinSaint Пьер и МикелонСент-Винсент и Грена dinesSamoaSan MarinoSão Tomé and PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSpainSri LankaState of QatarSudanSultanate of OmanSurinameSvalbard and Jan Mayen IslandSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandThe Republic of the Union of MyanmarTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurks and Caicos IslandsTuvaluU. S. Малые отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты АмерикиУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские островаУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Bitte wählen SieDeutschDeutschDeutschEnglishDeutschFrançaisEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEng lishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishDeutschEnglishDeutschEnglishDeutschEnglishDeutschEnglishDeutschEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisDeutschEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishEnglishFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisFrançaisDeutschFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishFrançaisEnglishDeutschFrançaisEnglish

2.

030 Электрическая распределительная коробка Стоковые фотографии и изображения

Электрические распределительные коробки с кабелями, проводами и инструментом, обычно используемым в процессе электромонтажа на деревянных досках электрические соединения напряжения на рельсе в распределительной коробке для обмена сигналами в системе, управляемой компьютером

Пластиковые электрические распределительные коробки, изолированные на белом фоне

Пластиковые электрические распределительные коробки, изолированные на белом фоне

Электрический канал для прокладки кабеля между электрическим распределительным щитом с оцинкованной электрической распределительной коробкой и трубой линии электропередачи, установленной в зданиях

Монтаж электропроводки на поверхности распределительной коробки электриком в защитных желтых перчатках.

Сварные концы проводов в распределительной коробке

Электрическая распределительная коробка с гальваническим соединением труб

Электропровод для прокладки кабеля между электрическим распределительным щитом с оцинкованной распределительной коробкой и трубой линии электропередачи, установленной в зданиях. избирательный фокус.

Набор электроинструмента и принадлежностей

Электропровод для прокладки кабеля между электрораспределительным щитом с оцинкованной распределительной коробкой и трубой линии электропередач, установленной в зданиях. избирательный фокус.

Задние коробки розеток на стене дома

Панельная панель. провода сообщаются с клеммами для подключения к автомату и управления домами.

Система релейной защиты. ремесленник. разъем электрощитка. штепсельный инструмент. установка новых розеток. ремонт в квартире. вывод проводов и разъемы на стене для обслуживания электрика.

Электропроводка бытовой распределительной коробки с проводами, соединенными с помощью вставной клеммной колодки.

Электрическая клеммная коробка. человек включить или выключить

Электрическая распределительная коробка, концы проводов приварены. электромонтажные работы

Значок электрораспределительной коробки. плоский дизайн. векторная иллюстрация.

Пластиковая электрическая распределительная коробка, изолированная на белом фоне

Стопка синих и оранжевых пластиковых электрических коробок на белом фоне, распределительные коробки, аксессуары для инженерных работ

На стене электрическая распределительная коробка с проводами для соединения электрических проводов

Старая электрическая распределительная коробка на стене

Крупный план установки системы электрораспределения в новом здании

Поврежденная электрическая распределительная коробка стала причиной короткого замыкания и стала причиной возгорания электропроводки.

Услуги электрика. монтажник работает с кабелем в распределительной коробке

Электромонтажные работы на дому в процессе

Разные типы распределительных коробок и проводов и соединения между ними

Электрик зачищает изоляцию проводов с помощью электроинструмента.

Высоковольтный электрошкаф в парке под ясным голубым небом

Электромонтажные работы. электрическая клеммная колодка с нажимным рычагом, используемая для подключения и удлинения проводов внутри прямоугольной пластиковой распределительной коробки. распределительная коробка для бытовой электропроводки.

Электрическая распределительная коробка, используемая в электроснабжении крупным планом

Электрический контроллер кабины для управления системой высокого напряжения в парке

Электрическая панель распределительной коробки или распределительной коробки с выступающими концами медных проводов. бытовые электромонтажные работы, ремонт бытовой электропроводки. обновить систему электроснабжения в доме.

Провода и зажимы для открытия распределительной коробки. промышленность

Стенд электрошкафа в переулке в городе

Стена с распределительной коробкой применительно к жилому дому и его электропроводке, на стадии установки электрораспределительной коробки.

Соединители с нажимным рычагом используются для соединения кабелей и проводников в области электроустановок. установка пластиковой распределительной коробки в домашней электропроводке.

Услуги по электромонтажу бытовых электроустановок. ремонтник разрезает покрытие электрических медных проводов строительным ножом, чтобы удалить изоляцию кабеля.

Опасность электрического пожара в доме. электрическая система перегорает из-за неисправных проводов. перегоревшие провода являются причиной проблем для всей электрической системы.

Электропровод для прокладки кабеля между электрораспределительным щитом с оцинкованной распределительной коробкой и трубой линии электропередач, установленной в зданиях

Рабочий устанавливает электрические розетки в новом доме

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановое посещение проверка оборудования техническим специалистом.

Домашняя электропроводка, спрятанная в гибком пластиковом кабелепроводе, идущем изнутри стены из гипсокартона, соединенная с прямоугольной зеленой пластиковой распределительной коробкой. бытовые электрические сети.

Электрическая распределительная коробка на белой стене, крупный план

Шкаф трансформатора, открытый электрический шкаф управления в парке

Харьков, Украина — 22 сентября 2020 г.: автоматические выключатели Schneider Electric на фоне светлого дерева. schneider electric — французская энергетическая машиностроительная компания, производитель оборудования для энергетических подкомплексов промышленных предприятий, гражданского и жилого назначения

Электромонтажник изолирует провода в распределительной коробке на потолке

Электромонтажные работы, промышленное строительство концепция фон

Электрический белый ящик на улице. забор из сетки, закрывает уличный трансформатор.

Электромонтажные работы, монтаж распределительной коробки. использование разъема для сращивания проводников типа нажимной рычажной клеммы. электротехнические бытовые услуги. электрик использует желтые защитные перчатки.

Рука в синей защитной перчатке держит кусачки, чтобы обрезать концы медных электрических проводов. монтаж новой пластиковой распределительной коробки прямоугольной формы на стене жилого дома

Трубопровод для электропроводки, который устанавливается на потолке. Пока здание находится в стадии строительства

Электрик зачистки проводов, установка розетки в новом доме на строительной площадке

Электротехнические услуги, электрик подключает электропроводку к прямоугольной пластиковой распределительной коробке. электромонтажные работы, монтаж электропроводки в распределительной коробке, на гипсокартоне.

Значок распределительной коробки инструмента, стиль контура

Электрическая распределительная коробка с кабелями крупным планом

Набор значков распределительной коробки, стиль контура

Трубопровод для электрического провода, который устанавливается на потолке. Пока здание находится в стадии строительства

Наружная распределительная коробка металлического электрического шкафа с предупреждающими знаками на белом фоне

Электрический разъем для крепления низковольтной электропроводки проводники. соединительные провода сращиваются вместе с проволочной гайкой. соединительные концевые заглушки на электрическом проводе в электрической распределительной коробке.

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановое посещение проверка оборудования техническим специалистом.

Электрик в желтых защитных перчатках подсоединяет кабель к квадратной распределительной коробке из зеленого пластика. в распределительной коробке провода медные, на их концах снята изоляция.

Монтаж накладной электропроводки, распределительная коробка с медными проводами с термоусадочной трубкой внутри.

Установка распределительной коробки для поверхностного монтажа, электрик использует инструмент для зачистки проводов, чтобы снять изоляцию с наконечника каждого из проводов.

Распределительная коробка с проводом для ремонта электрики в доме на синих деревянных досках

Электрические распределительные коробки с кабелями и инструментами, обычно используемые в процессе электромонтажа

Открытая электрическая распределительная коробка и провода на потолке

Электрическая распределительная коробка с кабелями, проводами, обычно используемыми в процессе электромонтажа

Пластиковая электрическая изолированная коробка на белом фоне

Набор значков цветных линий электричества

Различные типы распределительных коробок перед бетонной стеной, 3d иллюстрация

Электрические услуги, электромонтажные работы, электрик использует монтажные клеммы с нажимным рычагом для соединения медных проводов внутри квадратной пластиковой распределительной коробки или распределительной коробки.

Электрики устанавливают проводку в стене. это соединительные провода в распределительной коробке.

Комплект электрических деталей и инструментов в электроустановках

Стальная коробка и трубы, установленные на белой стене

Электромонтажные работы, монтаж бытовой электропроводки. много медных проводов торчат из зеленой распределительной коробки. подсоединение трубопровода к электрораспределительной коробке.

Инспектор-электрик считывает выходную мощность

Электрические распределительные коробки с кабелями, проводами и инструментами, обычно используемыми в процессе электромонтажа

Электрические распределительные желтые коробки с проводами, обычно используемые в процессе электромонтажа

Гибкий пластиковый электрический кабелепровод соединяется с силовой распределительный щит домашней электропроводки. электрооборудование монтируется с внутренней стороны стен из гипсокартона.

Гайки для скручивания бытовых проводов. распределительная коробка с концами медных проводов. распределительный щит в домашней электросети на этапе монтажа или ремонта.

Установка поверхностной проводки на электрическую распределительную коробку, крупный план.

Задние коробки розеток на стене дома

Набор иконок для электрики, плоский дизайн. полностью редактируемая векторная иллюстрация. текст расширен.

Коробка электрораспределительная с оцинкованной трубой для соединения труб

Коробка электрораспределительная с проводами на синем фоне, обычно используемая в процессе электромонтажных работ

Электрические кабели, проложенные в защитной гофре, установленной на потолке и стене в помещении при проведении строительных работ.

Электрические распределительные коробки с кабелями, проводом и инструментом, обычно используемым в процессе электромонтажа

Распределительная коробка с проводами для ремонта электрики в доме или офисе на белом фоне пробел

Электрик вставляет проводник в клемму разъема. когда провод вставлен внутрь, ремонтник закрывает пружинный зажим. ремонтник устанавливает новую электрическую распределительную коробку из пластика.

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановое посещение проверка оборудования техническим специалистом.

Руки электрика устанавливают встроенную розетку в стену и сумку с инструментами, расположенными на полу с копией пространства0003

Электрическая распределительная коробка оранжевого цвета с проводами на деревянных щитах, обычно используемая в процессе электромонтажа

Электрический шкаф управления и автоматические выключатели обычно надежно запираются в диспетчерских новых коммерческих зданий

Ремонт электрооборудования в мастерской главного электрика . крупный план рук мастера-электрика в перчатках во время работы или резки красного провода

Харьков, Украина — 29 октября 2020 г.: электрические автоматические выключатели schneider на голубом фоне. Schneider Electric — французская энергетическая машиностроительная компания, производитель электрооборудования

Распределительные коробки ПВХ — городское электроснабжение

Последняя редакция: 08/2017

Условия доступа

Пожалуйста, ознакомьтесь с данными Условиями доступа. Любой доступ и использование этого сайта и всех веб-сайтов (включая мобильные веб-сайты), приложений или других услуг, на которые распространяются настоящие условия (совместно именуемые «Собственность городского электроснабжения» или «Собственность CES»), а также функции и функции на этой Собственности CES, подпадают под действие настоящих Условий доступа, включая любые условия, условия продажи, условия коммерческого кредита, условия, политики и уведомления, ссылки на которые приведены здесь («Условия»). Имущество CES принадлежит и/или контролируется City Electric Supply Company и ее дочерними компаниями, подразделениями, филиалами и торговыми марками (совместно именуемые «CES»). Получая доступ к Ресурсу CES любым способом, включая, помимо прочего, просмотр Ресурса CES, использование любой информации, содержащейся на Ресурсе CES или в нем, и/или отправку информации на Ресурс CES, вы соглашаетесь с Условиями и обязуетесь соблюдать их, в том числе: но не ограничиваясь этим, проведение транзакций в электронном виде, отказ от гарантий, исключения и ограничения ущерба и возмещения ущерба, а также выбор законодательства Флориды.

Время от времени CES может обновлять настоящие Условия. Использование вами Собственности CES после публикации любых изменений настоящих Условий означает ваше согласие с этими изменениями. Вы соглашаетесь периодически просматривать настоящие Условия, чтобы убедиться, что вы знакомы с самой последней версией. CES может по своему усмотрению и в любое время изменить или прекратить использование Собственности CES или любой ее части, с уведомлением или без него, или может запретить вам использовать Собственность CES с уведомлением или без него. Вы соглашаетесь с тем, что у вас нет никаких прав на Собственность CES и что CES не будет нести перед вами никакой ответственности в случае прекращения поддержки Собственности CES или прекращения вашей возможности доступа к Собственности CES или любому контенту, который вы могли разместить на Собственности CES.

Получая доступ к Ресурсу CES или размещая ссылку на него, вы принимаете на себя риск того, что информация о Ресурсе CES может быть неполной, неточной или устаревшей или может не соответствовать вашим нуждам и требованиям. CES может добавлять, изменять, прекращать, удалять или приостанавливать любую информацию, функции и другой контент, включенный в Собственность CES, в любое время без предварительного уведомления и без какой-либо ответственности. Из-за открытого характера Собственности CES и возможных ошибок при хранении и передаче цифровой информации CES не гарантирует точность информации, содержащейся на Собственности CES или полученной от нее.

Лицензия и доступ к собственности CES

CES предоставляет вам ограниченную, неисключительную, не подлежащую передаче и сублицензированию лицензию на доступ и личное и некоммерческое использование собственности CES. Эта лицензия не распространяется на перепродажу или коммерческое использование какой-либо собственности CES или ее содержимого; любой сбор и использование любых списков продуктов, описаний или цен; любое производное использование любой Собственности CES или ее содержимого; любую загрузку, копирование или иное использование информации об учетной записи в интересах любой третьей стороны; или любое использование интеллектуального анализа данных, роботов или аналогичных инструментов сбора и извлечения данных. Любой доступ или попытка доступа к другим областям любой компьютерной системы CES или другой информации, содержащейся в системе, для любых других целей строго запрещены.

При использовании Собственности CES: (a) вы не будете использовать какие-либо средства электронной связи Собственности CES в любых целях, которые являются незаконными, неправомерными, оскорбительными, нарушающими частную жизнь других, преследующими, клеветническими, дискредитирующими, смущающими, непристойными, угрожающими , или ненавистный; (b) вы не будете загружать, публиковать, воспроизводить или распространять любую информацию, программное обеспечение, контент или другие материалы, защищенные авторским правом или любым другим правом интеллектуальной собственности (а также правами на публичность и конфиденциальность) без предварительного получения разрешения владельца таких прав; (c) вы не будете собирать или хранить личные данные о других пользователях; (d) вы не будете использовать Собственность CES для каких-либо коммерческих операций, не связанных с целями, для которых была предоставлена ​​Собственность CES; (e) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать в интерактивных функциях, предназначенных для широкой публики, любые рекламные или рекламные материалы или любую другую форму запроса или несанкционированного общения; и (f) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать какие-либо материалы, содержащие вирусы или любой другой компьютерный код, файлы или программы, которые могут прерывать, ограничивать или мешать работе любого компьютерного программного или аппаратного обеспечения или телекоммуникаций. оборудование.

Содержимое CES

Содержимое Собственности CES, предоставленное CES или ее лицензиарами, включая определенную графику, фотографии, изображения, снимки экрана, текст, загружаемые в цифровом виде файлы, товарные знаки, логотипы, названия продуктов, услуг и программ, слоганы, и компиляция вышеизложенного («Контент CES») является собственностью CES или ее лицензиаров и защищена в США и на международном уровне в соответствии с законами о товарных знаках, авторском праве и другими законами об интеллектуальной собственности.

Вы соглашаетесь не загружать, не отображать и не использовать какой-либо Контент CES для использования в каких-либо публикациях, публичных выступлениях или на веб-сайтах или в приложениях, отличных от Собственности CES, в каких-либо неразрешенных коммерческих целях, в связи с продуктами или услугами, которые не являются собственностью CES. те, что принадлежат CES, любым другим способом, который может вызвать путаницу, умаляет или дискредитирует CES и/или ее лицензиаров, или ослабляет силу интеллектуальной собственности CES или ее лицензиара, или иным образом нарушает интеллектуальную собственность CES или ее лицензиаров. права (в том числе с помощью очистки экрана, сбора данных в Интернете, извлечения данных или аналогичного программного обеспечения или технологий). Вы также соглашаетесь не злоупотреблять Контентом CES или Контентом пользователя (см. определение ниже) каким-либо иным образом.

Обзоры, контент и материалы

Время от времени в определенных разделах Собственности CES вы можете отправлять обзоры, комментарии, отзывы и некоторые другие материалы («Пользовательский контент»). Используя эти функции, вы соглашаетесь с тем, что: (а) вы не будете публиковать какой-либо контент, который является незаконным, вредным, неправомерным, клеветническим, клеветническим, непристойным, нарушающим частную жизнь другого человека, угрожающим, преследующим, оскорбительным, ненавистным, расистским, нарушающие авторские права, порнографические, насильственные или иным образом нежелательные или неуместные, как это определено CES по своему усмотрению; (b) вы не будете публиковать какой-либо контент, содержащий личную информацию о каком-либо лице, нарушающий конфиденциальность/гласность любого другого физического или юридического лица или что-либо, что вы по договору обязаны хранить в тайне или конфиденциально; (c) вы не будете выдавать себя за какое-либо лицо или организацию, включая, помимо прочего, персонал CES, или искажать связь с другим лицом или организацией; и (d) вы не будете публиковать какой-либо контент, содержащий вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут неблагоприятно повлиять на работу Ресурса CES или любой функции Ресурса CES. Вы также понимаете и соглашаетесь с тем, что у вас нет прав собственности на какую-либо учетную запись, которую вы можете иметь в CES, или другой доступ к собственности CES или ее функциям. CES может закрыть или приостановить действие вашей учетной записи и удалить весь Пользовательский контент, связанный с вашей учетной записью, в любое время и без предварительного уведомления, если CES сочтет, что вы нарушили настоящие Условия, закон или по любой другой причине. CES не несет ответственности за любую информацию, удаленную из Собственности CES, и оставляет за собой право навсегда ограничить доступ к Собственности CES или учетной записи пользователя.

Отображая, публикуя или иным образом размещая любой Пользовательский контент на Собственности CES или через нее, вы тем самым предоставляете CES ограниченную, неисключительную, передаваемую, сублицензируемую, всемирную, полностью оплаченную, безвозмездную лицензию на использование, изменять, публично исполнять, публично демонстрировать, воспроизводить и распространять такой Пользовательский контент на любых и всех носителях, известных в настоящее время или разработанных в будущем, без требования произвести оплату вам или какой-либо третьей стороне или необходимости запрашивать разрешение какой-либо третьей стороны. Эта лицензия включает в себя право размещать, индексировать, кэшировать, распространять и помечать любой Пользовательский контент, а также право сублицензировать Пользовательский контент третьим лицам (включая других пользователей) для использования в маркетинге или на других носителях или платформах, известных или в дальнейшем разработан. Вы по-прежнему сохраняете за собой все права собственности на свой Пользовательский контент, и вы по-прежнему имеете право использовать свой Пользовательский контент любым способом по вашему выбору в соответствии с настоящими Условиями и описанной здесь лицензией. Вы заявляете и гарантируете, что владеете или имеете действующую лицензию на использование контента, отправленного, отображаемого, опубликованного или размещенного вами на Собственности CES, и иным образом имеете право предоставлять лицензию, изложенную в настоящем документе, а также отображение, публикацию или размещение любой контент, который вы отправляете, и его использование CES не нарушает и не будет нарушать права на неприкосновенность частной жизни, права на публичное использование, авторские права, права на товарные знаки, патенты, договорные права или любые другие права на интеллектуальную собственность или другие права любого физического или юридического лица. Несмотря на вышеизложенное, вы признаете, что ваш Пользовательский контент может содержать концепции, идеи, материалы, предложения, предложения и тому подобное, относящиеся к CES или ее инициативам (ваши «Идеи»). В отношении ваших Идеи вы признаете, что: (a) CES получает многочисленные предложения от многих сторон и/или может независимо разрабатывать и/или рассматривать идеи, похожие на ваши Идеи, и что проверка CES ваших Идеи не является признанием новизны, приоритет или оригинальность; и (b) использование CES любых идей, идентичных вашим Идеи или похожих на них, независимо от того, основано ли оно на вашем Пользовательском контенте, предоставлено CES третьими лицами или независимо разработано или рассмотрено CES, не несет перед вами никаких обязательств.

Любые предоставленные вами фотографии могут быть использованы по собственному усмотрению CES. Отправляя фотографию, вы предоставляете CES бессрочное, безотзывное, безвозмездное, передаваемое право и лицензию на использование, копирование, изменение, адаптацию и публикацию вашей фотографии в любых средствах массовой информации по всему миру без компенсации вам. Вы должны присылать только те фотографии, которые были сделаны вами лично.

Сторонние технологии, веб-сайты и приложения

Собственность CES может включать сторонние технологии, услуги, программное обеспечение, приложения и ссылки на сторонние веб-сайты («Технологии»). CES не несет ответственности за практику или политику таких третьих лиц, а также за содержание любых сторонних веб-сайтов или приложений и не делает никаких заявлений относительно сторонних продуктов или технологий, а также содержания или точности любых материалов на таких веб-сайтах или приложениях. . Если вы решите использовать любой такой сторонний веб-сайт или приложение, вы делаете это на свой страх и риск.

Насколько это применимо, использование вами такой сторонней Технологии регулируется настоящими Условиями, а также дополнительными условиями любой третьей стороны, которые объединяются в настоящем документе.

Возмещение убытков

Вы соглашаетесь возмещать ущерб, защищать и ограждать CES, ее родительские, аффилированные, дочерние компании, должностных лиц, сотрудников и подрядчиков веб-сайта, а также каждого из их должностных лиц, сотрудников и агентов от любых претензий, убытков и расходов, включая разумные гонорары и расходы на адвокатов, связанные с нарушением вами Условий или возникающие в результате использования Пользовательского контента, который вы предоставили, разместили или иным образом предоставили CES или Собственности CES.

Заявления и ограничения ответственности

CES не делает никаких заявлений относительно надежности свойств или функций Собственности CES, Контента, Пользовательского контента или любых других характеристик или функций Собственности CES и отказывается от любой ответственности в случае любого отказ службы. Вы признаете, что любое использование таких материалов или систем осуществляется на ваш страх и риск. CES не делает никаких заявлений относительно количества времени, в течение которого будет сохраняться любой Контент или Пользовательский контент. CES не подтверждает, не проверяет, не оценивает и не гарантирует какую-либо информацию, предоставленную пользователями, и ничто не может рассматриваться как одобрение, проверка или гарантия любого Пользовательского контента. Вы признаете и соглашаетесь с тем, что любое использование или использование любого Пользовательского контента осуществляется на ваш страх и риск, и вы несете единоличную ответственность за любое такое использование или использование. Вы не должны создавать или распространять информацию, включая, помимо прочего, рекламу, пресс-релизы или другие маркетинговые материалы, а также включать ссылки на любые сайты, содержащие или предлагающие одобрение со стороны CES, без предварительного рассмотрения и письменного одобрения со стороны CES.

ЭТОТ САЙТ ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ, КАК ДОСТУПНО». НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, НЕНАРУШЕНИЯ ПРАВ, ПРАВА, ТОЧНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, НЕ ПРЕДОСТАВЛЯЕТСЯ В ОТНОШЕНИИ ДАННОГО САЙТА ИЛИ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ТЕХНОЛОГИЙ НА НЕМ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ НЕБРЕЖНОСТЬ, CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ОСОБЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, КОТОРЫЕ ЯВЛЯЮТСЯ РЕЗУЛЬТАТОМ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ДАННОГО САЙТА, ​​ТАК ЖЕ CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ. ЗА ЛЮБОЙ УЩЕРБ, СВЯЗАННЫЙ С ОШИБКАМИ, УПУЩЕНИЯМИ, ПЕРЕРЫВАМИ, УДАЛЕНИЕМ ФАЙЛОВ, ОШИБКАМИ, ДЕФЕКТАМИ, ЗАДЕРЖКАМИ В РАБОТЕ ИЛИ ПЕРЕДАЧЕ, ИЛИ ЛЮБЫМИ НЕИСПРАВНОСТЯМИ, ВЫЗВАННЫМИ ИЛИ НЕ ВЫЗВАННЫМИ СОБЫТИЯМИ, НЕ СВЯЗАННЫМИ С CES ИЛИ ЕЕ ЛИЦЕНЗИАРАМИ. ОГРАНИЧИВАЕТСЯ СТИХИЙНЫМИ ДЕЙСТВИЯМИ, СБОЕМ ЛИНИИ СВЯЗИ, КРАЖЕЙ, УНИЧТОЖЕНИЕМ ИЛИ НЕСАНКЦИОНИРОВАННЫМ ДОСТУПОМ К ЗАПИСЯМ, ПРОГРАММАМ ИЛИ УСЛУГАМ ЭТОГО САЙТА. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ ДЕЙСТВИЕМ ПО ХАЛАТНОСТИ, CES, ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, АГЕНТЫ ИЛИ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ ЛЮБОГО РОДА, СВЯЗАННЫЙ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ САЙТА, ​​ДАЖЕ ЕСЛИ CES БЫЛО ПРЕДУПРЕЖДЕНО О ВОЗМОЖНОСТИ ТАКИХ ПОВРЕЖДЕНИЙ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ; ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ПРИМЕНЯЕТСЯ К ВАМ ТОЛЬКО В ПОЛНОЙ МЕРЕ, РАЗРЕШЕННОЙ ЗАКОНОМ.

Информация о перекрестных ссылках

Сравнение перекрестных ссылок продуктов или представленные альтернативы продуктов не подразумевают, что все сравниваемые продукты доступны или полностью сопоставимы. ПРОДУКТЫ, СВЯЗАННЫЕ С ПЕРЕКРЕСТНЫМИ ССЫЛКАМИ, НЕ ПРЕДСТАВЛЕНЫ И НЕ ГАРАНТИРУЮТСЯ КАК ФУНКЦИОНАЛЬНЫЕ ИЛИ ЭФФЕКТИВНЫЕ ЭКВИВАЛЕНТЫ. Ознакомьтесь со всеми перекрестными ссылками на спецификации продукта перед покупкой и использованием, чтобы определить, подходит ли продукт для предполагаемого использования.

Гипертекстовые ссылки

Свойство CES может быть связано с другими сайтами, которые не поддерживаются CES. CES не несет ответственности за содержание, конфиденциальность или другие политики, регулирующие эти сайты. Включение любой ссылки на такие сайты не означает одобрения, спонсорства или рекомендации CES связанных сайтов. CES не несет никакой ответственности за ссылки: (а) с другого сайта на Собственность CES и (б) на другой сайт с Собственности CES. Чтобы разместить ссылку на Ресурс CES, все пользователи должны соблюдать Условия размещения ссылок CES.

Патенты

Один или несколько патентов и находящихся на рассмотрении заявок на патенты, принадлежащие CES, относятся к Собственности CES, а также к функциям и услугам, доступным через Собственность CES.

Товарные знаки

Товарные знаки, торговые наименования, названия продуктов и логотипы («Товарные знаки»), содержащиеся или используемые CES Property или сторонней технологией, являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев, и использование таких товарных знаков должно действовать в интересах владельца товарного знака.

Разное

Настоящие Условия регулируются и толкуются в соответствии с законами Флориды без учета принципов коллизионного права. Используя этот сайт, вы тем самым соглашаетесь с тем, что любые споры, касающиеся настоящих Условий, будут рассматриваться в судах, расположенных в округе Лейк или Ориндж, штат Флорида. Настоящие Условия действуют в максимально возможной степени, разрешенной законом. Доступ к материалам на Собственности CES определенными лицами в определенных странах может быть незаконным, и CES не делает никаких заявлений о том, что материалы на Собственности CES подходят или доступны для использования за пределами США. Если вы решите получить доступ к собственности CES из-за пределов Соединенных Штатов, вы делаете это на свой страх и риск и несете ответственность за соблюдение любых применимых местных законов.

В некоторых разделах Собственности CES вам может быть предоставлена ​​возможность предоставить CES личную информацию. Пожалуйста, ознакомьтесь с Политикой конфиденциальности CES для получения дополнительной информации о методах сбора и использования информации CES, какая политика применяется к информации, собранной на Собственности CES, и использование вами Собственности CES регулируется этой политикой.
