Размер гофры для кабеля: Таблицы соответствия размеров кабеля и гофро-трубы, трубы жесткой, металлорукава. Новости
обзор видов, размеры, стоимость и нормы прокладки электропроводки
Здравствуй, дорогой гость!
Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.
Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.
Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.
Виды гофры для прокладки кабелей
Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.
Предлагаю разобраться, какие бывают кабельные гофры.
По материалам:
- Тонкостенный рукав
Чаще всего используется в декоративных целях.
За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.
- ПВХ
Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.
- Полиэтиленовые и Полипропиленовые
Имеют несколько разновидностей:
- ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
- ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
- ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
- Тяжелый прочный
Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)
- Металлорукав
Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.
Гофрированная оболочка для кабеля выпускается разного цвета.
Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.
Почему популярна, плюсы и минусы
Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.
Плюсы гофр для кабеля:
- Водонепроницаемость;
- Долговечность;
- Стойкость к возгораниям, огнеупорность, негорючесть;
- Сопротивляемость механическим нагрузкам, прочность;
- Легкость;
- Эстетичность;
- Коррозионная стойкость;
- Кабель, помещенный в гофру , не ударит человека током;
- Защита кабеля от воздействий окружающей среды.
Минусы:
- Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
- Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;
Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.
Как правильно подобрать и какая лучше
Гофра для электропроводки подбирается исходя их следующих факторов:
- Место расположения проводки (улица, помещение, пол, потолок или стены)
Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).
- Если это стены — необходимо понимать, из какого материала они изготовлены
Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.
- Назначение кабеля.

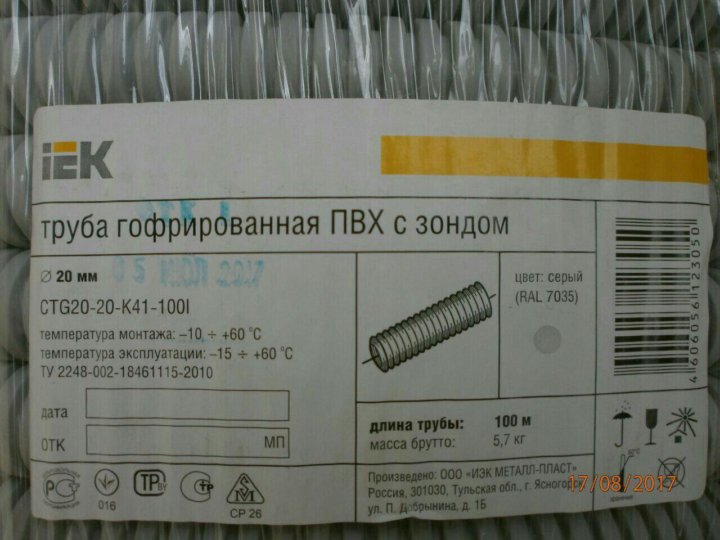

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

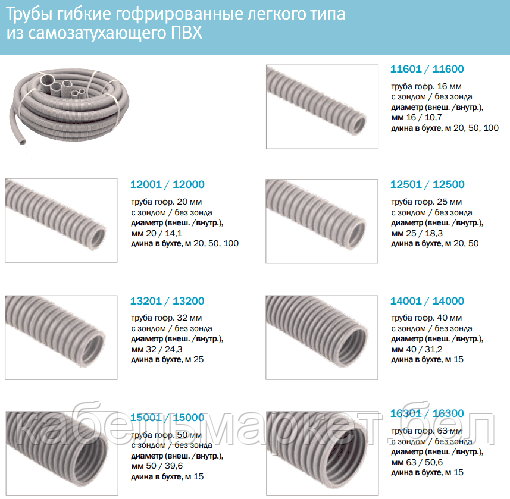

Размеры и стоимость

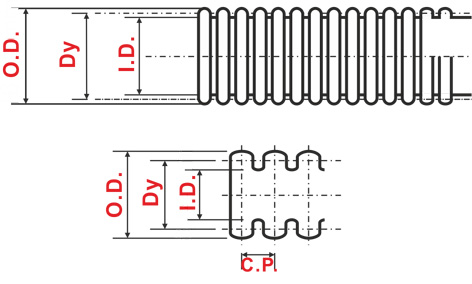

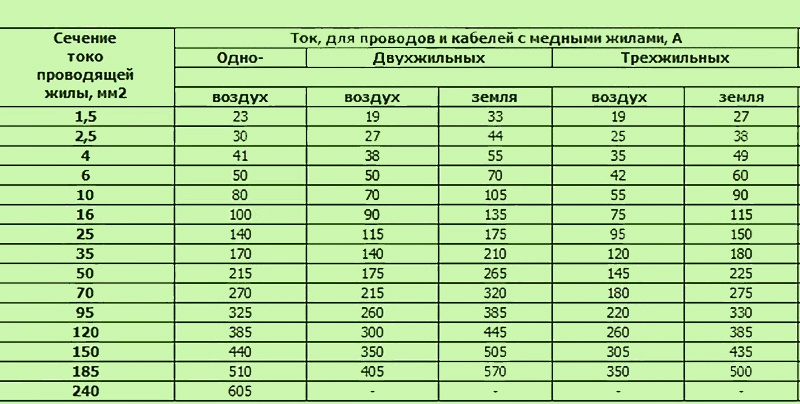

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:
| Площадь поперечного сечения провода, мм | Количество проводов, шт | Внешний диаметр гофры, мм |
| 1.5 | 2, 3, 4, 5 | 16,16, 20,20 |
| 2.5 | 2, 3, 4, 5 | 16,16, 20,25 |
| 4 | 2, 3, 4, 5 | 20,20,25,25 |
| 6 | 2, 3, 4, 5 | 20,25,32,32 |
| 10 | 2, 3, 4, 5 | 25,32,32,40 |
| 16 | 2, 3, 4, 5 | 32,32,40,40 |
| 25 | 2, 3, 4, 5 | 32,40,50,50 |
| 35 | 2, 3, 4, 5 | 40,50,50,63 |
| 50 | 2, 3, 4, 5 | 50,50,63, 63 |
| 70 | 2, 3, 4 | 50,63,63 |
| 95 | 2,3 | 63,63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:
- К розеткам и выключателем —не менее 20мм;
- К приборам освещения и датчикам— от 16мм;
- От главной распределительной коробки или щитка — не менее 25мм;
- Соединение между двумя щитками — не менее −32мм;
- Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
- Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

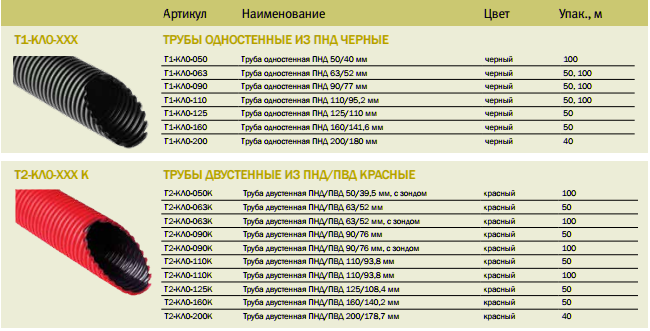

Цены
Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.
Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.
Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.
Сведем приблизительную стоимость изделий в общую таблицу:
| Название | Тип | Внешний диаметр | Внутренний диаметр | Цена за метр, средняя |
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | 2,4 руб |
| Труба защитная гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | от 7,5 руб/м |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | от 8,9 руб/м |
| Труба ПНД красная двойная (двухслойная) | жесткая | 50 мм | 41,5 мм | 78,5 руб/м |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | от 9,7 руб/м |
| Трубка ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | от 28 руб/м |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | от 52 руб/м |
| Металлорукав оцинкованный | металл | 20мм | 18мм | От 32руб/м |
Монтаж
Требования и нормы
При прокладке гофры необходимо обеспечить следующие условия:
- Длина одного участка- 20-25м максимум.
При этом трасса не должна иметь более 4 поворотов; - Единый отрезок гофррукава не укладывается в острых углах:
- Повороты не должны располагаться рядом;
- Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
- Минимальное расстояние между двумя параллельными рукавами- не менее 200мм
Последовательность работ
- Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
- Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
- Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
- Жгут протягивается в гофрированную электротехническую трубу
- Кабель в защите закладывается в канал.
Видео как продевать кабель
Крепеж
Существует несколько общих правил крепежа:
- Расстояние между крепежными элементами в идеале — 40-50 см;
- Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
- Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
- К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;
Виды крепежа для гофрорукавов:
- Дюбель-клипса;
- Дюбель-стяжка;
- Кабельные стяжки КСП;
- Клипсы и скобы с гвоздем;
- U-образные скобы;
Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления
Особенности прокладки на улице
- При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
- Температурный диапазон материала должен быть широким.
Если кабель подвешивается- необходимо дополнительное армирование изоляции. - Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;
Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.
Заключение
Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!
А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!
Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой
Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткойНаши таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой помогут вам правильно подобрать гофротрубу для самых распространенных видов кабелей.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Кабель ВВГ 2х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель ВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
Кабель ВВГ 3х1. 5 |
Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель BBГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 4х1.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х2.5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 4х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 4х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 4х35 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель ВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
Кабель ВВГ 5х1. 5 |
Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 5х2.5 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 5х10 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х16 | Труба жесткая 50 | Металлорукав 50 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 5х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель ВВГ 5х50 | Труба жесткая 63 | Металлорукав 80 |
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Кабель АВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х16 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х4 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
Кабель АВВГ 3х4+1х2. 5 |
Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х6+1х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10+1х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х16+1х10 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х25+1х16 | Труба жесткая 50 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 3х35+1х16 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 3х50+1х25 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель АВВГ 3х70+1х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 3х95+1х50 | Металлорукав 63 | ||
| Кабель АВВГ 3х120+1х70 | Металлорукав 80 | ||
Кабель АВВГ 4х2. 5 |
Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х16 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х25 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 4х35 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х70 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х95 | Металлорукав 80 | ||
| Кабель АВВГ 4х120 | Металлорукав 80 |
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Провод ПВС 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ПВС 2х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 2х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 2х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
Провод ПВС 3х0. 5 |
Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 3х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 3х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
Провод ПВС 4х0. 75 |
Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 4х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 4х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 4х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х0.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 5х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 5х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
Провод ПВС 5х1. 5 |
Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 5х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Провод ШВВП 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х0. 75 |
Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х2.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х4 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 2х6 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 3х0. 75 |
Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ШВВП 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х2.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5
Который продается в наших интернет-магазинах:
1) Для физических лиц – это https://cable-ok.
com.ua/kabel-vvg-p-ng-3kh35-gal-kat/
2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3
Новости Все новости
Велес против фальсификации на рынке кабельной продукции
Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»
Статьи Все статьи
Таблица максимальной намотки кабеля на барабан
При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …
Особенности установки электропроводки в деревянном доме
Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …
Как грамотно выбрать профессионального электрика
Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей.
Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …
Гофра для кабелей и проводов: виды, размеры (диаметр), установка
При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.
Содержание статьи
- 1 Зачем нужна гофра
- 2 типа гофрирования для кабельной маршрутизации
- 2.1. 5.1 Гофропроводка
- 5.2 Особенности открытой прокладки на улице
Зачем нужна гофра
Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:
Вообще гофры, даже металлические, не лучшая защита от механических повреждений.
Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.
Виды гофр для прокладки кабеля
Гофра для кабеля бывает разной прочности:
Как видите, классификация основана на прочностных свойствах, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.
Гофра кабеля может быть с протяжкой (правильное название «щуп») и без
Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра. Снаружи он имеет такую же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.
Гофра металлическая и металлополимерная
Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.
Какие материалы
Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками.
Их необходимо выбирать исходя из задач, которые они должны выполнять.
Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.
Гофра для кабеля, размеры, цены
Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса.
Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет сильнее нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.
Цена гофрированных электротруб зависит от многих факторов
Выбор размера
Выбор диаметра гофры также зависит от площади, на которой она будет проложена:
Диаметр гофры для прокладки кабеля выбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов
Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.
Цены
Вообще говоря, самая дешевая гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.
Различные материалы, цвета, толщина стенок и разные цены
Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас беспокоит качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.
| Наименование | Тип А | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | 3 Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | Да | 2,4 руб. | ||
| Гофрированная труба из ПЭВП, черная | BCS | 15,7 мм | 11,3 мм | Да | от 7,5 руб/м | 55 | для скрытой укладки |
| Гофротруба ПНД черная | БКС | 19,5 мм | 14,5 мм | Да | от 8,9 руб/м | 45 скрытая проводка 10114 | 45 |
| Красная двустенная труба ПНД | жесткая | 50 мм | 41,5 мм | Да | 78,5 руб/м | 44 | для скрытой прокладки0114|
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | Да | от 9,7 руб/м | 55 | скрытая прокладка |
| PPL (полипропилен) гофрированная труба | Easy | 19,7 мм | 14,8 мм | Да | Из 28 рубки / м | 55 | Открытая, HIDDEN | .
| Гофрированная труба из полиамида | черный | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкая к УФ |
| Гофротруба полиамид | серый | 21,2 мм | 16,8 мм | Да | от 48 руб/м | 68 | 4 открытая прокладка |
Монтаж гофрированных труб
При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые клипсы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.
При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:
Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.
Гофропроводка
При монтаже электропроводки в доме или квартире отрезки гофры закрепляются между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.
При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.
Как протянуть кабель в гофру
При монтаже следить, чтобы протяжка не выскальзывала.
Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:
- Сначала фиксируем гофру, затем затягиваем кабель или провода в готовую деталь.
- Сначала протяните кабель, затем монтируйте.
Особенности открытой прокладки на улице
При наружной прокладке, как правило, подвешивается на тросе. Для наружных работ подойдет металлическая нержавейка, а лучше – металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий). Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при отрицательных температурах.
Хотя это дешевый метод, он не самый лучший, так как стяжки лопаются.
При монтаже протянутый в гофру трос подвешивается на тросе. Самыми дешевыми креплениями являются обычные пластиковые стяжки. Также существуют специальные подвески.
Нейлоновый ткацкий станок, 5 размеров и 17 длин
Сейчас: 12,44–347,72 долларов США
(пока отзывов нет) Написать обзор
Remington Industries
Нейлоновый ткацкий станок, с разрезной гофрированной оплеткой, 125°C, черный — доступно 5 размеров и 17 длин
Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Обязательно
Тема отзыва Обязательно
Комментарии Обязательно
- Артикул:
- НЬЮ-ЙОРК
- Цвет:
- Черный
- Описание
↓ Заголовки вкладок.
НЕ ИЗМЕНЯТЬ В WYSIWYG
- Описание
- Технические характеристики
- Размеры
↑ Конец заголовков для вкладок
↓ Начните вставлять сюда содержимое вкладки «Описание»
Организуйте свои провода, шнуры и кабели с помощью первоклассных нейлоновых трубок. Также известная как гофрированная трубка, трубка для проволочного ткацкого станка обычно используется в качестве защитного покрытия для проводки в автомобильной, электрической, промышленной и морской технике и рассчитана на использование при температурах до 125°C (257°F). Кроме того, гофрированный термостабилизированный нейлон остается гибким, обеспечивая превосходную ударопрочность и химическую стойкость. Трубки для проволочных ткацких станков также могут помочь вам поддерживать чистоту, порядок и профессионально выглядящий дом или офис. Тот факт, что этот особый жгут из черной проволоки предварительно разделен по длине трубки, означает, что его легко устанавливать и обслуживать.
