Стандартные размеры пластиковых окон, ГОСТ, типовые размеры окон

Размеры оконных проемов в домах рассчитаны так, чтобы жильцы получали достаточно солнечного света, а конструкция была безопасной в использовании. Слишком большие створки расшатывают фурнитуру, а узкие препятствуют нормальной циркуляции воздуха в помещении.

Стандартные размеры окон регламентирует российский ГОСТ. В статье мы собрали информацию о нормативных требованиях ко всем популярным типам оконных конструкций.

Требования ГОСТ

Параметры для оконных и балконных блоков подробно расписаны в нормативе 23166-21. Для безопасной эксплуатации вес подвижных частей конструкции не должен превышать 80 кг. Общая площадь стеклянного блока — не более 6 м².

Двустворчатое окно 1470×1170

Полностью глухие блоки допустимы только на первом этаже. Если квартира расположена выше или есть застекленный балкон, то размер такой секции ограничен. Ширина — от 40 до 80 см, а высота — не более 40.

Площадь открывающейся створки — до 2,5 м². Все габаритные размеры не должны отличаться более чем на 2 мм, а в случае с диагоналями допустимо отклонение на 4 мм.

Есть требования и к ветровой устойчивости, это важно для регионов со сложными климатическими условиями. Допустимый прогиб — до 1/300 от общей длины элемента, максимально — 6 мм.

ГОСТ также определяет стандартные размеры окон с разным количеством створок.

Двустворчатое окно 1200×1300

Трехстворчатое окно 1700×1420

Балконный блок 1400×2000

Одностворчатые

Размеры проема (мм)		Размеры окон (мм)
Высота	Ширина	Высота	Ширина
500	500	470	470
600	600	570	570
600	900	570	870
900	600	870	570
900	900	870	870
1200	600	1170	570
1200	900	1170	870
1350	600	1320	570
1350	900	1320	870
1500	600	1470	570
1500	900	1470	870

Двустворчатые

Размеры проема (мм)		Размеры окон (мм)
Высота	Ширина	Высота	Ширина
1200	1800	1170	1170
1200	2100	1170	2070
1350	1800	1320	1170
1350	2010	1320	2070
1500	1800	1470	1170
1500	2100	1470	2070

Трехстворчатые

Размер стандартного окна из разных типов профилей

В новостройках и домах старого жилого фонда чаще всего установлены конструкции с 1,2, или 3 створками. ГОСТы регламентируют размер блоков в зависимости от материала, из которого изготовлены рамы.

Пластик

ПВХ-окна быстро обрели популярность среди покупателей. Они герметичны, обладают хорошей тепло- и звукоизоляцией, не нуждаются в специальном уходе.

При изготовлении ПВХ-окон элементы конструкции сваривают. Глубина канавки должна быть не более 1 мм, а ширина — до 5 мм.

Дерево

Сейчас оконные рамы из дерева встречаются все реже. Они красивые, экологичные, но требуют регулярного ухода. Поверхность надо обрабатывать пропитками или подкрашивать, чтобы дерево не трескалось и сохраняло привлекательный внешний вид.

Алюминий

Алюминиевые конструкции без тепловставки используют в остеклении балконов и террас. Для квартир применяют более дорогой вариант, который обеспечивает хорошую тепло-и звукоизоляцию.

Габариты двери для балконного блока — не более 90×230 см.

Технические параметры монтажа

На температуру в комнатах и уровень защиты от уличного шума влияет монтажная глубина. Она зависит от материала, из которого изготовлены рамы, а также их ширины. Все производители должны придерживаться ГОСТов и нормативов. Если нужна нестандартная конструкция, то стоит проконсультироваться со специалистами.

Нормативные значения такие:

ПВХ — 58-120 мм,
алюминий — 45-125,
дерево — 58-165.

Стандартные размеры пластиковых окон в типовых домах

В панельных и кирпичных домах размеры оконных проемов отличаются. На габариты влияет год постройки, серия здания и т.п. Рассмотрим наиболее распространенные типы, чтобы иметь представления о габаритах конструкций.

Одностворчатое глухое окно 1200×1420

Двустворчатое окно 1450×1420

Пластиковое окно 2100×1500 мм

Одностворчатое поворотное окно 900×600

Двухстворчатое окно с фрамугой 1400×1700

Трехстворчатое окно 1800×1400

Панельные дома

Начиная с 60-х годов прошлого века в Москве и городах Подмосковья началось массовое строительство типового жилья. Одни проекты были более удачными, от других отказывались. Иногда параметры проема даже в одном доме немного отличаются, поэтому перед установкой специалисты проводят тщательные замеры.

Окно с двумя или тремя створками и балкон с откидной дверью и глухим блоком — стандартный вариант для панелек.

Если размер оконного проема более полутора метров, то среднюю секцию делают глухой, а боковые — распашными. Такая комбинация обеспечит безопасность при протирании стекол.

Для кухонь рекомендуем одну из створок обязательно делать поворотно-откидной, поскольку помещение с повышенной влажностью необходимо регулярно проветривать.

В таблице приведены габариты окон в нескольких популярных московских сериях.

Сталинки

Это кирпичные дома, которые возводили с 30-х до 50-х годов прошлого века. Они отличаются обилием декора, необычными планировками и высокими потолками. Для таких зданий характерны большие оконные проемы и необычные балконные блоки — с двумя створками и глухой секцией сверху.

Двустворчатое окно 1150×1950

Трехстворчатое окно 1400×1950

Трехстворчатое окно 1700×1950

Балконный блок 1400×2700

Вид конструкции	Габариты (мм)
Балконная дверь	2100×750
Глухой блок сверху	600×1500
Двухстворчатое окно	1150×1950 1500×1900
Трехстворчатое окно	1700×1900

Новостройки

Стандартные размеры окон в домах, которые строят сейчас, обязательно соответствуют нормативам ГОСТа. Но габариты проемов могут отличаться у различных модификаций. В таблице приведены типовые параметры конструкций.

Двустворчатое окно 1450×1410

Трехстворчатое окно 1700×1420

Трехстворчатое окно 2050×1440

Балконный блок 1880×2140

Серия	Тип окна (размер в мм)		Балконный блок
Серия	Двустворчатое	Трехстворчатое	Балконный блок
121	1410×1450	1420×1700	1440×2050
137	1420×1150	1420×1700 1441×2050	2140×1880
504	1410×1450	1420×1700	2140×1180
600. 11	1410×1450	1420×1700	2140×1880
606	1530×1490	1520×2080	2070×2030

Нестандартные окна

Из пластикового профиля возможно изготавливать рамы разных форм — овальные, арочные, многоугольные и т.п. Зафиксированного стандарта для таких изделий нет, поэтому специалисты самостоятельно определяют параметры конструкции. Важно, чтобы она была безопасна и функциональна.

Оконные проемы необычной формы — портальные, эркерные и т.п. — чаще встречаются в остеклении загородных домов или коттеджей. Подробнее о стандартах для частного строительства читайте в нашей статье.

Полезные советы при выборе окон

От качества оконных конструкций зависит микроклимат в квартире, самочувствие жильцов, а также расходы на отопление и кондиционирование. Наши специалисты рекомендуют придерживаться нескольких простых правил, чтобы выбрать надежное долговечное окно.

Обязательно почитайте отзывы об оконной о компании, посмотрите цены на услуги. Огромные скидки — это повод насторожиться. Стоимость должна быть реалистичной, поскольку при производстве окон необходимо использовать качественные материалы и дорогостоящее оборудование.

Убедитесь, что компания работает с соблюдением ГОСТов и регламентов. Остекляемая площадь — не более 2,5 м², а общий вес открывающихся створок — не более 80 кг. На всю продукцию должны быть сертификаты безопасности.
Размер оконной конструкции обычно меньше проема на 8 см. Это расстояние предназначено для монтажного шва.
Для лучшей теплозащиты выбирайте многокамерный профиль. Камеры сохраняют тепло, препятствуя конвекции воздуха внутри рамы.
Обязательно должны быть распашные створки, открывающиеся внутрь комнаты. Единственное исключение — квартиры на первом этаже и балконные блоки на застекленных лоджиях.
Обратите внимание на фурнитуру. Чтобы проветривать помещение было удобно, стоит заказать поворотно-откидные створки. Для перевода окон на зимний и летний режимы используют эксцентрики.
Если у вас есть дети, то обязательно установите ручку с замком или блокиратор. Жителям первого и последнего этажей мы рекомендуем противовзломную фурнитуру, осложняющую злоумышленникам проникновение в квартиру.
Цена окна стандартного размера, как правило, меньше, чем сложной конструкции. Для остекления нестандартных проемов рекомендуем обращаться к услугам проверенных специалистов. Только в этом случае вы будете уверены, что изделие будет качественным, а также безопасным в эксплуатации.

Стандартные размеры пластиковых окон. Таблица размеров окон ПВХ по ГОСТ, высота и ширина

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Содержание

1 Как правильно задать размеры окон на этапе проектирования
2 Габариты глухих окон
3 Возможные отклонения от линейных размеров окон
4 Размеры окон жилых помещений
5 Размеры пластиковых окон
6 Стандарты ГОСТ

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

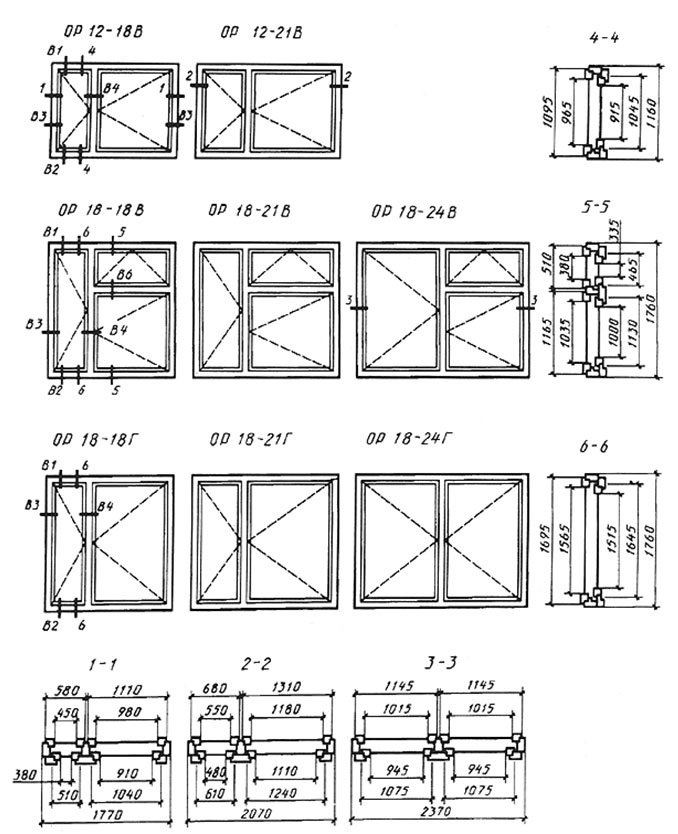

Таблица: окна стандартных, рекомендуемых размеров.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. — 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г. )
ГОСТ — 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ — 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ — 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ — 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Что такое стандартные размеры окон?

Каков стандартный размер окна? Стандартные размеры окон зависят от типа окна, которое вы выбираете для своего дома. Имейте в виду, что производители всегда снимают ½ дюйма как в диапазоне высоты, так и в диапазоне ширины окна, чтобы обеспечить успешную установку и функционирование. ½ дюйма позволяет подрядчикам легко установить окно и закрепить его прокладками.

Вот стандартные размеры наиболее распространенных типов окон:

Двустворчатые окна

Какой ширины стандартное окно? Двустворчатые окна являются одним из наиболее распространенных типов окон, в которых обе створки могут двигаться вверх и вниз. Они начинаются с 24 дюймов и могут достигать 48 дюймов по горизонтали. Их высота может варьироваться от 36 до 72, включая высоту 44, 52, 54 и 62 дюйма. Не забудьте снять 1/2 дюйма с каждого измерения, чтобы получить правильный размер окна.

Раздвижные окна

Раздвижные окна имеют меньше возможностей, чем двустворчатые: 36, 48, 60, 72 и 84 дюйма — это горизонтальные размеры. 24, 36, 48 и 60 дюймов — размеры по вертикали. Если вы слышите, как установщик говорит, что окно имеет номер «6040», это означает, что окно имеет ширину шесть футов и высоту четыре фута.

Картинные окна

Картинные окна нельзя открыть, поэтому они могут быть намного выше и шире. Ширина может быть 2 фута, 3 фута, 4 фута, 5 футов, 6 футов и 8 футов. Стандартная высота может варьироваться от 2 футов до 8 футов, с дополнительной высотой 18, 52, 54 и 62 дюйма. Примерные проемы указаны целыми числами, а от каждого примерного размера проема отнимается 1/2 дюйма, чтобы получить фактический размер окна. Вам также следует ознакомиться с таблицей размеров одностворчатых окон.

Эркеры

Подобно картинному окну, эркер действительно открывает ваш дом. Эркеры обеспечивают более уникальные архитектурные характеристики, чем стандартные двустворчатые окна, обеспечивая доступ к гораздо большему количеству света. Они более привлекательны из-за своего дизайна и декоративных элементов, а также потому, что они довольно большие. Стандартная ширина эркера составляет от 3 футов 6 дюймов до 10 футов 6 дюймов. Стандартная высота варьируется от 3 футов до 6 футов и шести дюймов.

Створчатые окна 9№ 0008
Створчатые окна открываются сбоку и идеально подходят для помещений с повышенной вентиляцией, таких как ванная комната или кухня. Стандартная ширина составляет от 1 фута 2 дюймов до 2 футов 11,5 дюймов. Стандартная высота составляет от 2 футов 5,5 дюймов до 6 футов 5,5 дюймов.
Маркизные окна
Как и створчатое окно, маркизное окно обеспечивает достаточную вентиляцию. Он открывается наружу и крепится на петлях вверху. Если вы откроете тентовое окно в небольшой дождь, влага вас не побеспокоит, так как эти окна буквально защищены от непогоды. Стандартная ширина составляет от 2 дюймов до 3 футов 10 дюймов, а стандартная высота составляет от 1 фута 8 дюймов до 7 футов 8 дюймов.
Окна нестандартных размеров
Помните, что вы всегда можете заказать окна нестандартного размера, которые будут изготовлены на основе ваших точных размеров.
Вы думаете о проекте улучшения дома? Не стесняйтесь обращаться по телефону 1-800-HANSONS для бесплатной оценки.
Получите бесплатную оценку сегодня

Без процентов и платежей до 2025 года! Или 65% на установку окон, кровли, сайдинга и водостоков.
Получите мою бесплатную оценку
Примерный размер окна в сравнении с фактическим размером окна
Покупка окон требует больших затрат и времени (и, конечно, того стоит), поэтому важно правильно оформить заказ с первого раза. Большинство людей, которые покупают окна для своего дома, покупают их через оконного дилера или розничного продавца, а представитель компании снимает мерки и размещает заказ. Вы захотите узнать о разнице между грубым открытием и фактическим размером окна, если вы пытаетесь получить оценку онлайн или по телефону. Читайте дальше, чтобы узнать, как измерить грубый проем и фактический размер окна.
Что такое «грубое открытие»?
Фото Бреннан Энтерпрайзис Фото Бреннан Энтерпрайзис
Черновой проем — это размер проема, в котором будет сидеть оконная рама. Хотите ли вы создать новый проем в стене для дополнительного окна или заменить существующее окно, для заказа нового продукта вам необходимо знать размер чернового проема.
В спецификации вашего заказа будет указан приблизительный размер проема и чистый размер рамы. Чистый размер рамы — это фактический размер окна, и он всегда будет лишь немного меньше, чем грубый размер проема.
Вы можете отрегулировать приблизительный размер проема по мере необходимости, но лучше всего следовать рекомендациям производителя, чтобы ваше окно правильно вписалось в ваш дом. Обратите внимание еще раз, что грубый проем отличается от фактического размера окна. Далее мы объясним, как рассчитать измерения.

Грубый проем в сравнении с фактическим размером окна
Фото Бреннан Энтерпрайзис
Грубый проем и фактический размер окна отличаются. Грубое отверстие обычно на полдюйма больше фактического размера окна. Например, если вы заказываете качественное створчатое окно с размером проема 60 на 50 дюймов, вот каков будет фактический размер этого окна;
59-1/2 дюйма на 49-1/2 дюйма
Как мы к этому пришли? Полдюйма вычитается из ширины и высоты окна, оставляя по 1/4 дюйма с каждой стороны. Имейте в виду, , что рекомендации по грубому открытию могут меняться в зависимости от производителя. Это всего лишь простой пример красивого рекомендуемый размер стандартного приблизительного проема.

Что делать, если вы уже заказали окна и теперь вам нужно рассчитать приблизительный размер проема?В этой ситуации вы просто берете размер окна и добавляете рекомендуемое количество пространства, обычно полдюйма что есть 1/4 «пространства с каждой стороны.
Такая ситуация иногда возникает в новостройках. Когда окна заказываются до начала обрамления, знание чистого размера оконной рамы поможет вашим рамщикам спланировать, как обрамить черновой проем. Если черновой проем оформляется перед заказом окон, то вы будете знать, что вам нужно заказывать окна меньшего размера, чем черновой проем.
Отличается ли черновое открытие в новых конструкциях и в ситуациях замены?
Составное изображение от Canva images и Brennan
Ответ прост. Грубое открытие для нового строительства будет похоже на ситуацию замены.

Но есть одна проблема с получением точного приблизительного размера проема уже существующего окна, которое необходимо заменить. Окно имеет гипсокартон, который заполняет всю среднюю область вашего окна. В случае нового окна пространство внутри рамы окна открыто и может быть легко измерено. Тем не менее, вы можете измерить приблизительный размер вашего окна.
Для измерения грубого отверстия при замене выполните следующие действия.
Измерьте горизонтальное расстояние поперек рамы от косяка до косяка. Сделайте три измерения; по одному вверху, в центре и внизу. Возьмите наименьшее из этих измерений, и это будет ваша грубая ширина проема .
Измерьте расстояние по вертикали от нижнего косяка до верхней части подоконника слева, в центре и справа. Возьмите наименьшее из этих измерений, и это будет приблизительная высота отверстия .

Эти два простых шага подскажут вам примерный примерный проем окна.
