Размер ондулина для крыши: Размеры листа ондулина для крыши: полезная площадь
Размеры листа ондулина для крыши: полезная площадь
Все больше частных застройщиков отдают предпочтение ондулину, как кровельную материалу. Ошибочным такой выбор назвать никак нельзя, просчеты допускаются позже, при подсчетах необходимого количества кровельного покрытия.
Перерасчет приведет к лишним тратам, недочет к проблемам с покупкой материала необходимого цвета и размера. В данной статье мы подробно разберемся, какой размер листа ондулина необходимо использовать при расчетах и как исключить вероятность ошибки.
Содержание.
Что такое ондулин: технические характеристики.
Размер листа ондулина – полезная площадь.
Расчет количества листов для укладки кровли.
Тонкости монтажа.
Видео — расчет ондулина для крыши.
Что такое ондулин: технические характеристики.
Ондулин – современный кровельный материал, появившийся на рынке 50 лет назад благодаря французским производителям.
Лист ондулина имеет волнообразную форму, изготовлен из целлюлозы с битумной пропиткой. Благодаря использованию в составе алкидных смол покрытие отличается высокой стойкостью к выгоранию и резким температурным изменениям.
Ондулин – это экологически чистый, недорогой материал, с большим сроком службы (более 50 лет). Имеет небольшой вес, что существенно упрощает процесс монтажа. Единственный минус, который можно отметить – это горючесть целлюлозы. Но данную проблему решили производители, покрыв листы специализированными составами.

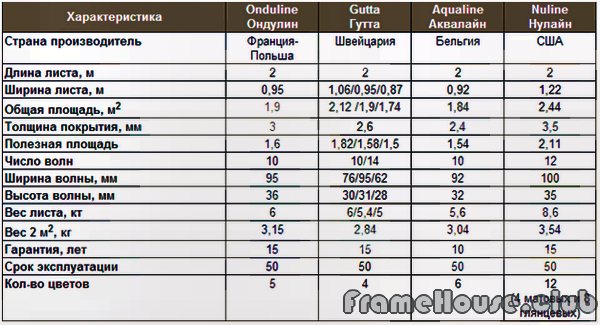

Размеры ондулина практически у всех производителей имеет строго стандартные параметры, погрешности допускаются, но минимальные, не более 5 мм.
Технические характеристики кровельного покрытия:
Длина листа – 2 м.
Ширина – 95 см.
Толщина ондулина – 3 мм.
Высота профиля – 36 мм;
Количество волн – 10 штук.
Вес 1 листа – около 6 кг.
Размер листа ондулина – полезная площадь.
Высчитывая нужное количество листов ондулина для крыши, застройщики часто ошибаются – не учитывают, что материал укладывается с нахлестами. Вертикальные и боковые нахлесты существенно уменьшают полезные размеры листа ондулина для крыши, и полезная площадь уменьшается с 1,9 кв.м, до 1,6 кв.м.
Если кровля имеет сложную форму, является многоскатной, то рабочий размер ондулина сокращается еще больше и будет составлять 1,3 кв.м.
Расчет количества листов для укладки кровли.
Данный расчет очень ответственный, но выполнить его самостоятельно вполне возможно.
Важно: площадь крыши высчитывается не по размерам дома, а по уровню карнизных свесов.
Угол наклона от 5 до 10 градусов – полезные размеры листа ондулина с учетом нахлестов 1,29 кв.м (размер вертикального напуска 30 см + 30 см бокового нахлеста).
Угол наклона от 10 до 15 градусов – 1,54 кв.м. (нахлест 20 см + напуск 20 см).
Угол наклона от 15 градусов и более – 1,56 кв.
м. (нахлест 15 см + напуск 15 см).
Третий этап – делим полученную площадь крыши на полезную площадь листа ондулина.
Четвертый этап – прибавляем к полученным результатам от 5 до 10 % материла. Чем сложнее крыша, тем больше квадратных метров материла необходимо закупить на запас.
Тонкости монтажа
Ондулин не требует сложного монтажа. Укладка осуществляется на обрешетку из деревянных реек или досок. Толщина и шаг обрешетки строго зависит от угла наклона кровли:
Если кровля имеет маленький угол наклона до 10 градусов, то обязательна сплошная обрешетка (может быть использована фанера и доски).
Крыши с 10-15 градусным уклоном собираются на обрешетку с шагом в 45 см.
Угол наклона более 15 градусов допускает обрешетку с максимальным шагом – 60 см.
Важно: при сборке кровли должна быть строго соблюдена линейность стыков (и по горизонтали и по вертикали). Прежде чем закрепить лист необходимо убедится, что он лежит ровно по отношению к остальным и только тогда его окончательно закрепить.
Кровля из ондулина не допускает перехлест одновременно четырех листов в одном углу. Чтобы избежать данной ситуации профессионалы советуют начинать второй ряд с половинки листа.
С учетом технических характеристик материала и правил безопасности при монтаже ондулина ходить по покрытию можно только в мягкой обуви, становится исключительно на вершину профиля (не между волнами).
Видео – расчет ондулина для крыши
Добавить комментарий
Размеры и укладка крыши из ондулина — Портал о строительстве, ремонте и дизайне
Содержание
- 1 Характеристики и свойства ондулина
- 2 Как правильно рассчитать количество ондулина?
- 3 Монтаж еврошифера на крышу
- 3.1 Устройство обрешетки
- 3.2 Укладки слоя теплоизоляции, пароизоляции
- 4 Крепление ондулина
Крыша из ондулина смотрится привлекательно, благодаря своему цветовому разнообразию.
Ондулин известен очень давно — с 40-х годов прошлого столетия, но монтаж им односкатной, двухскатной крыши начали проводить в нашей стране совсем недавно.
Свое название ондулин получил от французского слова ondulé, которое переводится, как «волнистый» или «гофрированный».
Так его назвала компания, которая начала выпускать новый материал для кровли крыш около 70 лет назад.
Характеристики и свойства ондулина
Ондулин — битумный шифер, основу которого составляют органические материалы высокого качества, их пропитывают битумом.
Пропитка должна проводиться при очень высокой температуре и давлении. Если будут выполнены данные условия, то покрытие весь срок службы будет прочное, надежное.
Внешний вид ондулина напоминает или шифер, или черепицу, он показан на фото. По качеству эти два вида ничем не отличаются один от другого. Отличается только размер.
Шифер используется для кровли, имеющей простую конструкцию крыши. На односкатной поверхности монтаж своими руками будет проходить быстро за счет большой поверхности листа ондулина.
Черепицу стоит выбрать, если необходимо покрыть поверхность сложной конфигурации. Если покрыть ее материалом небольших размеров, можно минимизировать количество отходов.
Ондулин популярен благодаря своим характеристикам:
- благодаря пропитке битумом, листы еврошифера обладают низким водопоглощением, даже если воздействовать на них влагой длительный срок;
- при частых перепадах температуры материал не растрескивается, деформация отсутствует;
- ондулин не вступает в реакцию с химическими, биологическими веществами. Благодаря пропитке, материал не подвержен воздействию щелочи, кислоты;
- особая технология производства дает возможность использовать материал, чтобы покрыть кровли промышленных объектов, так как на него не смогут негативно повлиять дизельное топливо, технические масла;
- ондулин имеет небольшой вес, поэтому выполнить монтаж листов на крыше сможет один человек за короткий срок.
Еврошифер можно уложить на крыши любой формы, сложности своими руками.
Часто его применяют для покрытия частных домов, дач, государственных учреждений, промышленных строений.
Красиво будет смотреться покрытие на арочных перекрытиях, беседках. А вот для оформления фасадов строения, ондулин практически не используется.
Заборы, ограждения из него также не устраивают.
Специалисты не рекомендуют класть ондулин на крыши строений, к которым предъявляются высокие требования пожаробезопасности: детские садики, школы, прочие учреждения.
Недостатки ондулина не позволяют это сделать:
- хоть материал и не склонен воспламеняться самостоятельно, его минусы — он горюч и могут быть созданы огнеопасные ситуации;
- поверхность еврошифера шероховатая. Она будет препятствовать слою снега легко скатываться с крыши дома. Чтобы обойти эти минусы, ондулин рекомендуется класть на крыши, у которых большой угол наклона;
- насыщенность цвета через срок службы в 2-3 года теряется под действием ультрафиолета, расцветка покрытия будет не такая яркая;
- еврошифер имеет срок службы около 15 лет, спустя это время придется крышу перекрывать новым материалом.
Как правильно рассчитать количество ондулина?
Подготовка укладки ондулина предусматривает предварительный расчет количества материала.
Рассчитать количество еврошифера для покрытия крыши можно самостоятельно, а можно использовать специальный калькулятор.
Для этого нужна такая схема: всю поверхность разбить на трапеции, треугольники. После определения площади каждой фигуры, показатели сложить. При этом важно учесть угол наклона крыши.
Зная площадь, количество листов рассчитать правильно достаточно просто, чтобы провести монтаж кровли.
Показатели вводить в калькулятор рекомендуется с учетом карнизных свесов. Если замеры сняты по крайней линии дома, то итог будет неправильным. Не стоит забывать и про напуски.
Угол наклона оказывает влияние на них. Напуск будет больше с увеличением угла. Так, угол наклона 10 градусов даст напуск 30 см. Если угол увеличивается, напуск может составить 15-20 см.
Если укладывать листы ондулина на односкатную, двухскатную крышу, где угол наклона небольшой, листы кладут внахлест с шагом в 2 волны.
Больший угол наклона — нахлест составит одну волну.
В калькулятор необходимо забить цифры с учетом нахлеста, тогда количество листов будет определено правильно.
Монтаж еврошифера на крышу
Устройство поверхности крыши ондулином своими руками сходно с укладкой шифера. Этапы такие же, но монтаж сможет проводить один человек, благодаря малому весу еврошифера.
Небольшое количество листов можно поднять на крышу и устанавливать их. Качественно провести укладку материала в короткий срок поможет видео инструкция.
Видео:
Устройство обрешетки
Покрыть еврошифер можно и на старую кровлю, если подложка в хорошем состоянии, а существенные недостатки отсутствуют. Технология предполагает монтаж ондулина на любой вид кровли.
Размеры шага обрешетки должны составлять 450 миллиметров — такое устройство считается стандартным. Но иногда необходимо положить сплошную обрешетку.
На ее вид оказывает влияние угол наклона крыши. В качестве материалов для нее можно использовать доски, фанеру.
Если уклон крыши от 10 до 15 градусов, то обрешетка должна быть сплошной. При расчете ондулина концевой нахлест составит 300 мм, а боковой — 2 волны еврошифера.
Угол наклона больше, чем 15 градусов, не требует формирования сплошной обрешетки. Интервал между брусьями может составлять 600 мм.
Размеры нахлеста составляют 170 мм, а бокового — одну волну, что обязательно стоит учесть в расчетах.
Бруски своими руками нужно укладывать, как советует видео инструкция. Они закрепляются на стропилах, при этом важно учитывать расстояние между осями центра брусов.
Видео:
Чтобы правильно разметить положение брусков по отношению к карнизу, должен быть шаблон или схема, где будут указаны все замеры.
При устройстве обрешетки из металла, стоит воспользоваться саморезами.
Все работы нужно сделать предельно внимательно, так как есть риск затянуть саморезы очень сильно.
В результате ондулин может повредиться, при эксплуатации обнаружатся недостатки, а полный срок службы не продержится.
Наглядно технология устройства односкатной, двухскатной крыши показывает видео инструкция.
Видео:
Укладки слоя теплоизоляции, пароизоляции
Перед тем, как стелить ондулин, необходима подготовка утеплителя и гидроизоляции. В качестве гидроизолирующего материала подойдет любая мембрана, пропускающая пар.
Этот материал нужно стелить на стропила, провес должен составлять примерно 2 см.
При укладке мембраны рулон нужно раскатать в направлении, которое поперечно кровельным скатам. Верх рулона должен идти внахлест нижнего.
Там, где образовались стыки, стоит приклеить специальный клеящий материал, который выпускают производители ондулина.
Он наиболее подойдет для проклеивания стыков материала, так как имеет сходные свойства с ондулином. Срок службы покрытия увеличится, недостатки минимизируются.
Чтобы улучшить гидроизоляцию, можно обустроить карнизный короб. Свес на карнизе при этом должен составлять около 70 мм.
На этом этапе нужно правильно выполнить устройство вентиляции, чтобы воздушные массы могли свободно перемещаться вдоль мембраны. Таким образом, влага, которая попадет под кровлю, будет легко удаляться.
Если не планируется постройка мансарды, то теплоизоляцию, гидроизоляцию можно не укладывать, так как ондулин сможет самостоятельно выполнить эти функции.
Крепление ондулина
Если размеры листа материала не подходят для покрытия односкатной, двухскатной крыши, то их можно аккуратно распилить. Для этого применяют ножовку по дереву или электрическую пилу.
Перед тем как отрезать лист, на него надо нанести разметку, как указано на фото.
Перед креплением еврошифера стоит правильно определить направление ветра.
Начинать укладку листов необходимо с той стороны крыши, которая находится на противоположной стороне от направления ветра.
Крепить ондулин нужно с помощью гвоздей. Их вбивают на дне волны в местах нахлеста одного листа на другой. Крепление стоит производить на промежуточные брусья.
На каждый лист материала гвоздей должно быть использовано порядка 20 штук.
Устройство конька крыши инструкция рекомендует крепить на том кровельном скате, который находится напротив направления ветра. Он закрепляется на внутренней части волны листа к дополнительным брускам.
Если между коньком и листом ондулина есть просветы, то их дополнительно можно заполнить специальным наполнителем.
Видео:
Монтаж стыка кровли своими руками с вертикальной стеной стоит проводить с большим вниманием.
Необходимо строго придерживаться инструкции, чтобы качество работы было высоким.
В противном случае в процессе эксплуатации будет попадать влага.
Соединения стены и кровли нужно укрыть ондулином, а место соединения усилить гидроизоляцией и закрепить крепежным материалом.
Черные кровельные листы ондулин | 2,0 м | 900 мм
Информация о продукте «Чёрные кровельные листы из ондулина»
Ондулин широко используется для покрытия крыш конюшен, навесов, гаражей и мастерских. Легкий, простой в установке и обращении гофрированный кровельный лист представляет собой гибкий кровельный материал без многих недостатков, таких как конденсация и громкий шум гофрированной стали.
- Доступны листы размером 2 м x 900 мм
- Шумоизоляция
- Легкий, но прочный
- Толщина 3 мм
- Вес панели 6,4 кг
- Доступны подходящие коньковые накладки и гвозди
Технические характеристики «Черные кровельные листы ондулин»
| Глубина: | 3мм |
|---|---|
| Материал: | Битум и волокна |
| Размер упаковки: | Отдельный предмет |
| Размер: | 2,0 м |
| Тип: | Кровельный материал |
| Ширина: | 900мм |
ONDULINE — Сай Маркетинг
ОНДУЛИН ПОЛНАЯ КРОВЕЛЬНАЯ СИСТЕМА
ONDULINE® — это экологически чистый легкий кровельный лист, подходящий для тропических районов, поскольку он не ржавеет и не подвергается коррозии.
ЛЕГКАЯ КРОВЕЛЬНАЯ СИСТЕМА
- FASTENERS
A. ONDULINE UNIVERSAL SCREWS
B. ONDULINE NAILS - ONDULINE RIDGE A100
- ONDULINE RIDGE-VERGE B110
- NEW ONDULINE VERGE D100
- НОВЫЙ ОНДУЛИН VALLEY F200
- НОВЫЙ ИЗГОТОВИТЕЛЬ ОНДУЛИН
- NEW ONDULINE ONDUBAND
- ONDUCLAIR PC
- ONDULINE ROOF VENT LV 125
- ONDULINE VENTILATION PIPE HV 110
- ONDULINE APRON FLASHING
- CORRUGATED VENTILATED FILLER
- ROOF WINDOWSA
A.
ОНДУЛАЙН УНИВЕРСАЛЬНЫЙ СВЕТИЛЬНИК
B. ОНДУЛАЙН ONDUSTAR СВЕТИЛЬНИК
УНИВЕРСАЛЬНЫЕ ВИНТЫ ONDULINE
Узнать больше
ГВОЗДИ ОНДУЛИН
Узнать больше Узнать больше
ONDULINE RIDGE-VERGE B110
Узнать больше
ONDULINE VERGE D100
Знай больше
ОНДУЛИН ДОЛИНА F200
Узнать больше
ПОЛОСА ИЗ ОНДУЛИНА
Узнайте больше
ONDULINE ONDUBAND
Узнайте больше
ONDUCLAIR PC
Узнать больше
ONDULINE ROOF VENT LV 125
Знай больше
ВЕНТИЛЯЦИОННАЯ ТРУБА ONDULINE HV 110
Узнать больше0074
ГОФРИРОВАННЫЙ ВЕНТИЛИРУЕМЫЙ НАПОЛНИТЕЛЬ
Узнать больше Узнать больше
ONDULINE ONDUSTAR SKYLIGHT
Знай больше
УНИВЕРСАЛЬНЫЕ ВИНТЫ ONDULINE
- Размер: 3,9 x 60 (+3) мм
- Упаковка: пакет x 100
- 5 цветов
ГВОЗДИ ОНДУЛИН
- Размер: 2,8 x 65 (+7) мм
- Упаковка: пакет 100 и коробка 400
- 5 цветов
ONDULINE RIDGE A100
- Размер: 100 x 50 см
- Упаковка: 15 шт.
- 8 цветов
ONDULINE RIDGE-VERGE B110
Широкие крылья, выполненные в виде грани для жилых помещений. Может использоваться в качестве конька для небольших приложений.
- Размер: 110 x 41 см
- Упаковка: 20 шт.
- 5 цветов
КРОМКА ОНДУЛИН D100
Бордюр тонкий, предназначен для отделки пристроек.
- Размер: 100 x 12 x 7 см
- Упаковка: 20 шт.
- 8 цветов
ONDULINE VALLEY F200
- Размер: 200 x 43 см
- 4 цвета
ОТЛИЧНАЯ ЛЕНТА ONDULINE
Самоклеящаяся отливная лента, высокая гибкость, способность к растяжению на 25 %, высокая эффективность склеивания (бутиловая технология)
- Размер: 30 см x 2,5 м
- Упаковка: Индивидуальная коробка. Мастер-бокс: 4 шт.
- 5 цветов
ONDULINE ONDUBAND
- Размеры: 5 м x 7, 5 – 10 – 15 см;
10 м x 20 – 30 – 60 см - 3 цвета
ONDUCLAIR PC
Лист из поликарбоната для дневного освещения с адаптированным профилем. 4 варианта отделки в зависимости от желаемого светопропускания
КРЫШНАЯ ВЕНТИЛЯЦИЯ ONDULINE LV 125
Для естественной вентиляции подкровельного пространства. Вентиляционная поверхность 12 500 мм2. Включает решетку для защиты от снега и насекомых
- Размер: 48 x 39 x 11 см
- Упаковка: 8 шт./кор. 96 шт./поддон
- Цвет: черный
ВЕНТИЛЯЦИОННАЯ ТРУБА ONDULINE HV 110
Для естественной вентиляции кухонь, ванных комнат, туалетов и прачечных. Может использоваться для механической вентиляции (трубка: Ø 110 мм)
- Размер: 55 x 36 x 27 см
- Упаковка: 4 шт./кор. 48 шт./поддон
- Цвет: черный
ФЛАНЧОК ОНДУЛИН
Для идеального и практичного соединения ската крыши с вертикальными стенами
- Длина: 930 мм
- Цвет: черный
ГОФРИРОВАННЫЙ ВЕНТИЛИРУЕМЫЙ НАПОЛНИТЕЛЬ
Барьер, препятствующий проникновению животных в подкровельное пространство (у карниза и конька) и обеспечивающий вентиляцию.
