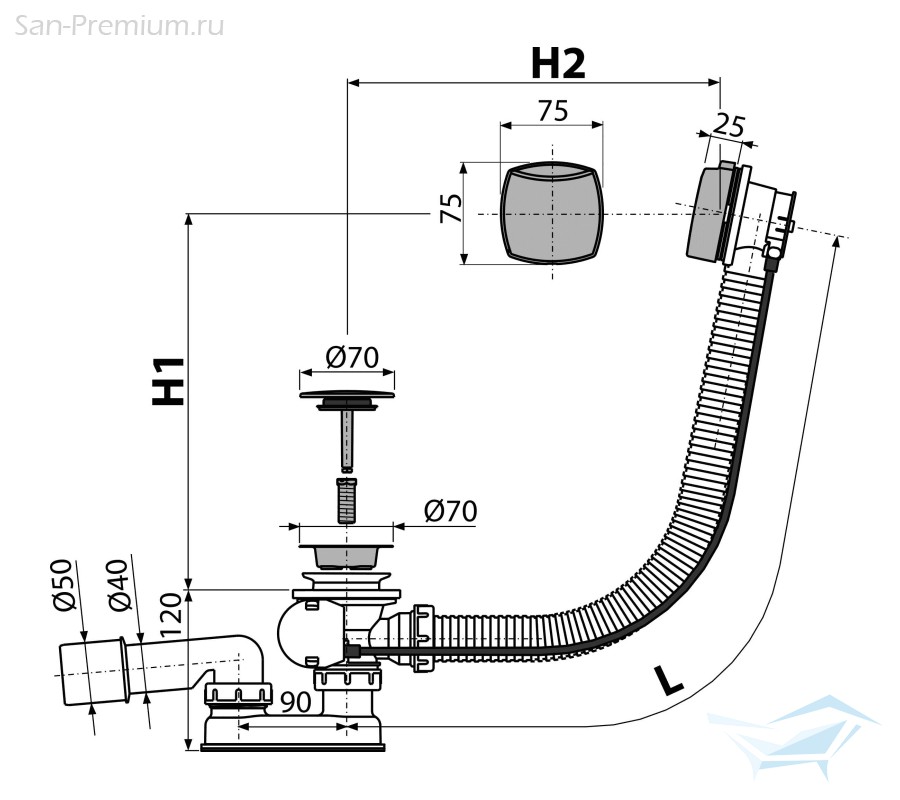

Размер сифона для ванны: виды, параметры выбора и монтаж

Сифон для ванны — разновидности и правила выбора

Главная / Сантехника для ванной комнаты

Опубликовано: 18.01.2017

Правильное движение потоков воды, защиту от переливания и эффективное функционирование водного затвора обеспечивает хорошая сантехника. Комфорт и удобство банных процедур в квартире гарантирует надежная система слив перелив для ванны. Это сантехническое устройство сифона для ванны решает важнейшие задачи по отводу воды через канализацию, а также блокирует запахи. При этом система работает незаметно для пользователей, поскольку обвязка ванны находится вне видимости.

Содержание

1. Устройство сифонов для ванны
2. Материалы конструкций для слива воды
3. Виды сифонов для ванны
4. Особенности механической системы слива
5. Характеристики конструкции полуавтомат
6. Особенности автоматических сифонов

Устройство сифонов для ванны

Конструкция большинства сифонов состоит из двух частей: 1) сливного блока; 2) переливного блока.

1. Сливная труба служит для непосредственного спуска воды и крепится к нижней точки днища ванны.
2. Переливной блок служит для защиты от переливания воды через края ванны, поэтому отверстие трубы находится сверху недалеко от краев.

Слив для ванной с помощью сифона обеспечивает правильную циркуляцию воды, а также осуществляет блокировку неприятных запахов из канализации. Эта конструкция имеет 4 части: горловину, патрубок, переливной гофрированный шланг, мягкий или жесткий патрубок, который непосредственно соединяется с канализацией.

Горловина непосредственно крепится в днище ванны с двух сторон с помощью металлического винта, который плотно стягивает внутренние и наружные части. При монтаже важно обеспечить герметичность с помощью резинового уплотнителя. Горловина перелива имеет отвод бокового типа, по которому вода проходит ручейком под маленьким давлением.

Патрубок-сифон имеет изогнутую форму, что обеспечивает постоянное нахождение внутри некоторого количества воды. Такой водный барьер предотвращает движение запахов из системы канализации. Для эффективного выполнения этих функций объем жидкости должен быть не меньше 300-400 мл, поскольку при малом объеме воды может происходить ее автоматическое всасывание в систему канализации.

Гофрированный шланг отводит лишнюю воду, предотвращая возможные переливы через верх. При этом из-за маленького давления жидкостей использовать обжимные конструкции необязательно.

Соединение с канализацией может осуществляться с помощью более надежных жестких или мягких гофрированных трубок, которые можно регулировать по длине.

При сборке целостной конструкции используются плоские или конусные прокладки, винты и накидные гайки. Важно учитывать, что более тонкая часть прокладки должна заходить в соседний патрубок по направлению к канализации.

На сегодняшний день рынок санитарной техники предлагает сливные конструкции для индивидуальной ванны трех основных разновидностей:

• обычная механическая система с пробкой;
• сифон для ванны полуавтомат;
• автоматическая обвязка для ванны.

Материалы конструкций для слива воды

Сифоны могут изготавливаться из различных материалов и устанавливаться на разные ванны любых конфигураций. Все конструкции можно условно разделить на две большие группы: изделия из пластика и металла. К разным материалам предъявляются одинаковые требования. Такие конструкции должны отличаться прочностью, устойчивостью к влаге.

Металлические сифоны для ванны чаще всего изготавливаются из сплавов меди и латуни, которые не подвержены процессам коррозии, а также не окисляются.

По этим параметрам они не уступают пластиковым изделиям, однако стоят дороже. Таким образом, системы слива из разных материалов отличаются по стоимости и имеют свои индивидуальные технические параметры, достоинства и недостатки.

Слив перелив для ванны из чугуна приобрел большую популярность за счет низкой стоимости, прочности и устойчивости к коррозии. В прошлом такими однотипными изделиями оснащались стандартные чугунные ванны, которые устанавливались внутри ванных комнат типовых квартир. Целостные конструкции имели четкие стандарты по размерам и конфигурации, поэтому малейшие несоответствия этих параметров приводили к нарушениям герметичности. Главным недостатком таких систем является быстрое «зарастание» внутреннего просвета, трудности при чистке, ремонте и демонтаже.

Сифон для современной ванны из различных материалов часто изготавливается из различных видов пластмасс. Такие материалы отличаются прочностью, хорошей устойчивостью к коррозии, агрессивным химическим веществам, воздействиям влаги и высоких температур. На таких поверхностях плохо откладываются различные загрязнения, их легко чистить с помощью сильных химических реагентов. Также такие конструкции легко разбираются без применения физических усилий. Главным недостатком таких сифонов является их ограниченный срок службы.

Сифон для ванной из меди или латуни представляет собой качественное долговечное изделие. Эти материалы отличаются высокой эстетической привлекательностью, а также отличными техническими характеристиками. Такие системы имеют хромированные детали, украшающие внешний вид. Несмотря на внешнюю красоту, лучшими материалами для сифонов все же являются более дешевые сплавы черных металлов.

Полипропиленовые конструкции из прозрачных материалов заняли достойное место на рынке. Полимерная обвязка для современной ванной, обеспечивающая надежный слив перелив, представляет собой долговечный, относительно недорогой вариант сифона, который легко устанавливать, регулируя размеры с помощью подрезания.

Керамическая плитка для ванной — как ее выбрать и уложить, можно прочитать в публикации нашего сайта.

Ремонт ванной комнаты проще будет сделать, прочитав эту статью.

Виды сифонов для ванны

Слив для ванны может иметь различную форму и конфигурации, среди которых можно выделить несколько основных: трубчатый, бутылочный, плоский.

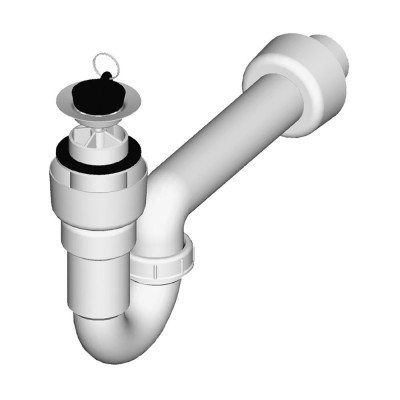

Трубчатый сифон в ванной состоит из изогнутой трубчатой конструкции U-образной формы. Нижняя часть изгиба представляет своеобразный отстойник, фильтрующий токсические вещества и запахи, которые стремятся проникнуть из канализации. Эта надежная система редко засоряется и отличается большой пропускной способностью. В нижней части такого колена расположена пробка, через которую производится его очистка от засорения различными веществами.

Бутылочный слив в ванной по форме напоминает бутылку, с боковым патрубком, надетую на трубу. Такая конструкция легко разбирается для прочистки. Большим преимуществом этой системы является возможность проведения таких манипуляций без отключения от канализации. Отстойник бокового ответвления также отлично выполняет свои функции.

Для обустройства сливов непосредственно в полу или поддонах душевых кабинок в основном используется так называемый «трап» — сифон практически плоской формы ступенчатой конструкции.

Все эти системы слива воды могут оснащаться разными приспособлениями, которые регулируют открытие и закрытие сливного отверстия. В зависимости от этого выделяют 3 вида таких систем: механические, полуавтоматические и автоматические.

1. Механические системы отличаются надежностью, простотой монтажа и продолжительными сроками эксплуатации. Спуск воды в ванных с такими сифонами производится вручную.
2. Слив перелив для домашней ванны с системой полуавтомат работает с помощью тросовых или рычажных механизмов. При этом кнопки, рычаги управления, специальные вентили находятся выше уровня воды с удобным доступом к ним.
3. Автоматические системы управляются микропроцессорами, которые запрограммированы на выполнение определенных задач. Благодаря этому происходит наполнение ванны водой определенной температуры, которая поддерживается на таком же уровне в течение определенного времени. Достигается это путем добавлением горячей воды с периодическим сливанием остывшей по необходимости. Таким образом данный сифон обеспечивает стабильную циркуляцию внутри наполненной ванны с помощью программного управления.

Особенности механической системы слива

Сифон для ванны с переливом механического типа имеет самую простую конструкцию, которая отличается надежностью, долговечностью, простотой сборки, низкой стоимостью. Эта система не содержит никаких дополнительных рычагов, деталей. Такой сифон на ванну без особых проблем может установить любой человек, соблюдая необходимую аккуратность, основные правила сборки.

Характеристики конструкции полуавтомат

Обвязка для ванны полуавтомат имеет довольно сложную конструкцию, которая характеризуется дополнительным запорным клапаном, управляемым рычагом на переливном отверстии. Он может быть выполненным в виде кнопки, декоративного вентиля, поворотного кольца. Управление происходит с помощью системы тросиков, других дополнительных соединительных частей. Преимущества такого сифона заключаются в первую очередь в удобстве и комфорте пользования. Закрытое переливное устройство отличается высокой эстетической привлекательностью.

С другой стороны, сложность конструкции и наличие множества подвижных частей понижают надежность таких систем.

При приобретении сифонов данного типа важно уделять особое внимание производителям качественной арматуры для санитарной техники, которые хорошо себя зарекомендовали. От этого напрямую зависит долговечность, бесперебойность работы этих сливов.

Особенности автоматических сифонов

Благодаря техническому прогрессу на рынке санитарной техники появился усовершенствованный сифон для современной ванны, работающий как автомат. Автоматика обеспечивает большой выбор режимов работы и дополнительных функций. С помощью единственного поворота ручки или нажатия кнопки происходит набор воды заданной температуры.

При этом существует возможность сохранения определенной температуры воды в течение определенного промежутка времени. Автоматический сифон изготавливается из сплавов латуни и меди, которые покрываются слоем хрома привлекают внешним блеском и шиком, а также отталкивают загрязнения и обеспечивают надежную защиту материалов. Система оборудуется клапаном типа «клик-клак», который значительно облегчает управление из-за отсутствия всяких дополнительных рычагов и ручек.

Наряду с неоспоримыми преимуществами, такие сливы при эксплуатации требуют бесперебойного электрического питания и регулярного технического обслуживания. Кроме того, автоматические сифоны имеют достаточно высокую стоимость, а также характеризуются частыми поломками. При этом даже выход из строя маленькой пружины требует замены целостной конструкции.

Таким образом, для того, чтобы выбрать наиболее оптимальный сифон под ванну, лучше подробно изучить статистику и нюансы эксплуатации определенных моделей, просмотреть отзывы о производителе и конструкции. При выборе определенной модели большое внимание следует уделять надежности и долговечности, поскольку сливы выполняют невидимую работу, подвергаясь воздействиям горячей, холодной воды, различных моющих средств.

Помогла ли вам статья?

Задать вопрос

Задавайте вопросы, пишите рекомендации в комментариях

Читайте также:

• Выбираем качественную сантехнику
• Сантехническое оборудование для ванной комнаты
• Рейтинг душевых систем с тропическим душем
• Качественная европейская сантехника для ванной

Рейтинг

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

виды, с переливом, какой лучше, как собрать и установить

Ванная комната – комфортное и светлое помещение, в котором пахнет свежестью. Именно здесь мы заряжаемся позитивом на весь предстоящий день. Чтобы сказанное было правдой, все сантехнические приборы должны исправно выполнять свои функции.

Сифон для ванной, например, должен обеспечивать беспрепятственный слив воды и не допускать проникновения из труб канализации неприятных запахов, обладающих ядовитыми свойствами. Постараемся вооружить вас всеми необходимыми сведениями, чтобы вы могли выбрать сифон, который вас не подведёт.

Содержание статьи:

• Две основные функции сифона
• Виды и особенности конструкций сливных устройств
  • Функциональные особенности моделей
  • Различные конфигурации изделий
• Материалы для изготовления сливных устройств
• Производители современных сифонов
• Выполняем монтаж слива в ванне
  • Первый этап монтажа
  • Второй этап монтажа
  • Третий этап монтажа
  • Четвертый этап монтажа
• Критерии выбора сифона для ванны

Две основные функции сифона

Сантехническое устройство, о котором идёт речь, призвано выполнять две основные функции:

• отвод воды из купели в канализацию;
• предотвращение проникновения из канализационных труб в помещение ванны запахов гниения.

Каждая из функций сифона реализуется благодаря особенностям конструкции этого устройства.

Сифон для ванны устанавливается не только для того, чтобы можно было самотеком слить воду в канализацию. У него есть ещё одна функция: не допустить проникновения в помещение ванны ядовитых газов из канализации

В состав сифона входят два блока: сливной и переливной. Прикрепленная к днищу ванны сливная труба служит для выведения воды. Когда в чашу нужно набрать воду, чтобы, например, искупаться, мы затыкаем пробкой устье именно этой трубы.

Если не контролировать процесс заполнения ванны водой, то возникает опасность перелива жидкости через край купели. Предотвратить эту неприятность помогает переливная труба. Она прикрепляется к специальному отверстию в передней части чаши, расположенному чуть ниже бортика. Перед заполнением ванны водой остаётся только убедиться в том, что проход переливной трубы свободен. Покупая сливное устройство, всегда отдавайте предпочтение сифону для ванны с переливом.

С помощью сливной и переливной трубы обеспечивается функция сифона по выводу воды из ванны: при угрозе перелива или по мере того, как надобность в ней отпала.

Именно в изгибе трубы сифона, которая называется «коленом», образуется гидрозатвор, препятствующий проникновению в ванную комнату через слив ванны неприятных запахов

Реализовать функцию защиты от неприятных запахов сифону позволяет особенность его конструкции. Изгиб трубы этого сантехнического устройства, так называемое «колено» – это место, в котором обязательно присутствует незначительное количество воды, остающейся после слива. Жидкость в «колене» образует своеобразную водяную пробку – гидрозатвор, который надежно противостоит газам, прорывающимся из канализации.

Иногда в продаже встречаются недорогие модели сифонов без «колена». Если вам не хочется постоянно бороться с гнилостными «ароматами» из канализации, выбирайте модели, у которых есть изогнутая часть.

Виды и особенности конструкций сливных устройств

Мы выбираем купели самых разных видов, а современный рынок сантехнических изделий предоставляет нам возможность выбора различных сифонов для ванн. Чтобы не ошибиться и найти подходящую модель, нужно разбираться в их конструктивных особенностях.

Функциональные особенности моделей

По функциональным особенностям сливные модели можно разделить на три основные группы:

• классические;
• полуавтоматические;
• системы clic-clac.

Классическими считаются известные всем нам модели, работающие очень просто. Перед набором воды в чашу отверстие слива в них затыкают пробкой. Когда воду нужно удалить, достаточно выдернуть пробку из устья слива, потянув за цепочку, которая к ней прикреплена.

В результате развития сантехнической отрасли, наряду с классическими изделиями на рынок стали поступать полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. Она предназначена для контроля слива и перелива, соединяя эти два блока между собой на внешней части купели. Роль такой ручки может играть крышка отверстия для перелива.

Работа полуавтоматического сифона может регулироваться крышкой, расположенной на отверстии перелива: в зависимости от её положения может открываться или отверстие слива, или перелива

Ручка полуавтоматического сифона может занимать одну из двух возможных позиций. При первой открывается перелив и закрывается слив: воду можно набирать. Вторая позиция ручки открывает слив и закрывает перелив: жидкость вытекает из чаши.

Сливное отверстие самого современного сифона закрывается простым нажатием расположенной на нем крышки, а повторное её нажатие открывает слив, позволяя воде вытекать

Система clic-clac наиболее функциональна. Она появилась на рынке сантехники относительно недавно. В этой модели процесс открывания и закрывания стока жидкости регулируется специальной заглушкой, расположенной в устье слива. Если на эту заглушку нажать, она закроется и будет выполнять функцию пробки. Повторное нажатие заглушки открывает сток.

Различные конфигурации изделий

Различаются сифоны и по своей конфигурации. Самыми востребованными на сегодняшний день можно считать следующие модели:

• Коленная (трубная). Основная часть коленного сифона представляет собой трубу, которую чаще всего изготавливают из металла или жесткого пластика. Эта труба располагается между стоком ванны и раструбом канализационного прохода. Попадая в неё, жидкость стекает вниз, затем поднимается вверх по первому изгибу и спускается в канализационный сток по второму. Задача такой конструкции заключается в образовании гидрозатвора, препятствующего проникновению в ванную комнату запахов из канализации. Обычно это довольно массивное изделие. Его прочищают лишь в случаях значительных засорений.
• Бутылочная. Конфигурацию такого сифона можно сравнить с бутылкой или колбой. В его нижней части имеется своеобразный отстойник, который позволяет извлекать из сифона попавший в него мелкий мусор. Для этого достаточно просто открутить крышку, расположенную внизу отстойника. Гидрозатвор образуется в нижней части бутылки (колбы). В центральной части конструкции имеется выводная труба. Обычно это гофрированная пластиковая трубка. Эта модель привлекает тем, что очень удобна в обслуживании. Если сифон засорился, его можно просто снять, раскрутить и промыть.
• Сифон-гофра. Это изделие состоит из единственной пластиковой гофрированной трубки, которой придали форму буквы «S». Изгиб необходим для образования всё того же гидрозатвора. Трубка фиксируется к стоку канализации с помощью хомутового соединения. Преимуществом такого сифона является его подвижность. Гофру можно растянуть, что обеспечивает её универсальность. Но у этой конструкции имеется и существенный минус – гофра непрактична. Если она засорится, на её чистку понадобится много сил и времени. Проще будет заменить её на новую.

Наличие люка в нижней части перегиба, в котором образуется гидрозатвор, позволяет выполнить чистку изделия без его демонтажа.

Проще других прочищается сифон, имеющий форму бутылки. Достаточно открутить крышку, расположенную в нижней части отстойника, и можно получить доступ к внутренней поверхности сливного устройства

В процессе монтажа чаши купели пространство, образующиеся под днищем, рассчитывается с учетом того, что под ванной будет устанавливаться сифон. Может сложиться такая ситуация, при которой по объективным причинам этот промежуток окажется меньше требуемых 15 см.

В этом случае следует обратить внимание на одну из разновидностей трубной модели – сифон плоского типа, изготовленный из пластика.

Так выглядит «колено» плоского сифона: очевидно, что такое сливное устройство с легкостью может разместиться даже в незначительном пространстве под чашей купели

Его отличительной особенностью является то, что основная часть его конструкции, предназначенная для формирования гидрозатвора, выполнена в горизонтальном направлении. Это помогает установить устройство в ограниченном пространстве. Плоский сифон легко прочищается. Для этого его достаточно частично демонтировать.

Материалы для изготовления сливных устройств

Самым первым материалом, из которого стали делать устройства для слива, стал сплав углерода и железа – чугун. Из чего же выполнены современные модели?

Чаще всего это:

• Пластик. Устройства из пластика характеризуются длительным сроком службы и дешевизной. Если вы планируете закрывать пространство под ванной защитным экраном, то сифон из пластика – это то, что вам нужно. Его простенький внешний вид не будет вызывать в вас раздражения, а прослужит эта недорогая модель верно и долго.
• Металл. По своим эстетическим свойствам изделия из металла не имеют себе конкурентов. Сифоны производят и из хромированной стали, и из бронзы, и из латуни. Если вы приобрели акриловую ванну и планируете установить её в центр просторной ванной комнаты, то покупайте именно металлический сифон. Это устройство для слива выглядит роскошно и послужит дополнительным элементом декора вашей ванной комнаты. Есть у этих моделей и свои недостатки: на их внутренних поверхностях быстро скапливается грязь, а прочистка может быть затруднена.
• Чугун. Сифоны, произведенные из чугуна, могут быть установлены только на чугунные ванны. Сегодня их трудно найти в продаже, потому что это тяжелое и массивное изделие требует ювелирной точности в процессе установки.

Кто бы мог подумать, что такими были все сливные устройства для ванн. Изготавливались они из чугуна, были очень тяжелыми, а их монтаж могли выполнить только специалисты

Общее правило выбора сифона, исходя из материала его изготовления, таково: если сифон будет виден, то предпочтение следует отдать дорогой металлической модели, а для скрытой установки лучше подойдет дешевый и практичный пластик.

Производители современных сифонов

Независимо от того, сифон какой конструкции вам приглянулся, важно, чтобы он был качественным. А для этого нужно, чтобы он был изготовлен на современном оборудовании и по новым технологиям, а при его производстве были соблюдены все существующие нормативы.

Сифон, произведенный компанией Geberit (Швейцария) стоит дорого, но только взгляните, как великолепно он выглядит. Эстетическое удовольствие, которое вы получите, ежедневно наблюдая такую красоту, тоже чего-то да стоит

Самостоятельно найти такой сифон можно только одним путем: выбрать товаропроизводителя, изделия которого успели зарекомендовать себя на рынке с положительной стороны. К числу известных на отечественном рынке компаний, производящих сантехнические устройства, относятся:

• Geberit (Швейцария). Компания, производящая сантехнику с 1874 года, и сегодня является лидером рынка, на которого равняются многие товаропроизводители. Причина популярности её продукции проста: сотрудники компании никогда не останавливаются на достигнутых рубежах. Рост жизненного уровня потребителей требует разработки и внедрения самых новых и удобных в эксплуатации устройств. Компания производит дорогостоящие изделия, качество которых полностью соответствует цене.
• Ани пласт (Россия). Эта компания является ведущим российским производителем сантехнических устройств, сделанных из пластика. Все её изделия имеют соответствующие сертификаты и высокие оценки качества. Ещё одним достоинством моделей Ани пласт является их цена: она вполне доступна для рядовых потребителей.
• Viega (Германия). Этого производителя отличает истинно немецкая скрупулезность: весь процесс изготовления сантехнических устройств, начиная с качества исходных материалов, находится под неусыпным контролем служб компании. Не удивительно, что все изделия компании сертифицированы. Цены на эту продукцию высоки, но длительный срок службы позволяет им окупаться.

В этом видео ролике вы увидите полуавтоматический сифон, произведенный немецкой компанией Viega, и узнаете о том, какими особенностями он обладает.

Выполняем монтаж слива в ванне

В комплект к сифону для ванны обязательно входит инструкция, в которой указано, как правильно установить сифон в ванной или, как минимум, как выглядит купленный вами сифон в сборе. Эту инструкцию любезно предоставляет компания-производитель. Сборка классического и полуавтоматического сифонов мало чем отличаются друг от друга, но некоторые нюансы все-таки существуют, и пренебрегать ими нельзя.

Если купленное вами устройство предназначено для замены уже существующего, то позаботьтесь о том, чтобы места крепления прежнего сифона были очищены от остатков герметика, а поверхности примыкания зачищены. Такие меры нужны для предотвращения протекания новых прокладок в местах их установки.

Собрать современный пластиковый сифон собственными руками совсем не так трудно, как это может показаться на первый взглядОткрыв коробку с сифоном, не торопитесь пугаться и звонить специалисту. Вы распрекрасно сделаете всё самостоятельно.

Первый этап монтажа

Наша первая задача состоит в том, чтобы прикрепить к ванне нижний сливной патрубок. Возьмите этот патрубок, поставьте в него прокладку, а затем приставьте его со стороны днища к сливному отверстию. С противоположной стороны отверстия в самой чаше установите защитную решетку и наживите соединение при помощи винта.

Теперь нужно проверить отверстия на совпадения и убедится, не перекосилась ли прокладка. Если этого не сделать, то после затяжки винта может возникнуть течь. Убедившись, что всё в порядке, затяните винт, придерживая рукой нижний патрубок.

Второй этап монтажа

Теперь следует установить верхний переливной патрубок. Действовать при этом нужно так же, как и при монтаже нижнего сливного патрубка. Верхний патрубок тоже затягивается с помощью винта. Единственное отличие заключается в том, что этот патрубок лучше немного развернуть по направлению от стены к двери, чтобы облегчить себе манипуляции по его соединению со сливной гофрированной трубкой.

Патрубки обеих сливных отверстий соединяются гофрированной трубкой. Если она окажется слишком длинной, её следует изогнуть, а не обрезать. Если в процессе соединения двух патрубков участвует гайка, то именно её необходимо насадить на гофру в первую очередь. Затем наступает очередь прокладки, после чего выполняется соединение.

Третий этап монтажа

Теперь необходимо проверить «колено» сливного сифона, в котором будет образовываться гидрозатвор. В месте крепления прокладок у него не должно быть никаких дефектов. Гидрозатвор должен быть абсолютно герметичен, иначе он не будет выполнять свои основные функции.

Крепления «колена» одинаковы практически у всех моделей сифонов. Это накидная гайка с конусной или плоской резинкой. С гофрированной трубкой «колено» соединяется при помощи накидной гайки и прокладки.

Четвертый этап монтажа

На четвертом, заключительном этапе систему следует присоединить к канализационному стоку. Вариантов крепления тут всего два. Если в вашей ванной комнате установлены ещё старые трубы из чугуна, подключение следует выполнять с применением уплотнительной манжеты.

Если ванная оборудована новыми пластиковыми трубами, то достаточно выполнить прямое подключение в трубу. Никакие дополнительные приспособления для этого вам не понадобятся.

Чтобы наглядно представлять себе, как должны выглядеть элементы сифона и как собрать пластиковый сифон для ванны, посмотрите этот видеоматериал:

Итак, когда установка сифона уже завершена, можно приступить к испытаниям. Для этого нужно набрать в ванну воды и проверить, нет ли течи при закрытом пробкой сливном отверстии. Если под ванной сухо, то можно считать, что нижний патрубок правильно подсоединен к сливному отверстию. Осталось только вытащить заглушку и убедиться, что вода уходит из чаши без протечек на всём протяжении сливного устройства.

Проверять качество монтажа сливного устройства и поиск возможных протечек – обязательное мероприятие, которое позволит вам быть уверенными, что вы не затопите себя и соседей снизу

Если же вы обнаружите протечку, разберите проблемный участок и установите причину неисправности. Это может быть перекосившаяся прокладка, плохо закрученная гайка или помеха в местах соединения. Устранив неисправность, выполните проверку ещё раз.

Критерии выбора сифона для ванны

На что следует обратить внимание, покупая сифон для ванной? Существует несколько правил, руководствуясь которыми мы сможете приобрести нужное вам изделие.

• Не ко всем ваннам могут подойти стандартные устройства слива. В частности, это правило распространяется на чаши, изготовленные на заказ. Прежде, чем вы отправитесь за покупкой, измерьте промежуток от перелива до слива и диаметры сливных отверстий. Если гофру можно будет немного растянуть, то металлическую модель нужно подбирать, строго учитывая размеры конкретной ванны.
• Конструкция сифона не должна очень плотно прижиматься к полу или к днищу чаши. Если промежуток под ванной слишком мал, постарайтесь найти плоскую модель, имеющую горизонтальное расположение.
• Как правило, сифон в ванной комнате нужен не только для ванны. Если здесь же размещены биде, умывальник и стиральная машина, то сливные устройства от всех этих сантехнических приборов можно заменить единой моделью, в которой будет несколько входных отверстий.
• Цена изделия не должна быть определяющей в вашем выборе. Важно, чтобы сифон был надежным и качественным. Тогда он защитит вашу собственность от возможных протечек.
• Проверьте изделие на комплектность: все элементы, которые необходимы для подключения сифона к чаше ванны и к стоку канализации, должны входить в набор. Так же стоит осмотреть устройство, чтобы убедится в отсутствии на нем повреждений, способных существенно сократить срок его службы.

Комплектность сифона необходимо проверять до его покупки: в набор должны входить все элементы, необходимые при выполнении сборки самого устройства и проведения его монтажа

Делайте выбор, руководствуясь всеми перечисленными выше правилами, не исключая ни одного. Обратите особое внимание на современные модели, ведь это устройство должно прослужить вам долго.

как правильно подобрать размер и другие параметры сифона

Как собрать сифон для ванной

К сожалению, большинство комплектов продаются в разобранном виде и их приходится собирать самостоятельно. В этом нет ничего сложного, если прислушиваться к советам профессионалов и соблюдать правильную последовательность.

Перед покупкой обязательно проверьте сохранность резьбы и убедитесь в отсутствии видимых повреждений на соединительных элементах.

Сборка классического сифона

Алгоритм сборки состоит из шести этапов:

1. Закрепите соединенную с пробкой цепочку к крышке отверстия для перелива.
2. Подведите отводную трубу с вложенным уплотнителем наружу к сливу ванны.
3. Установите защитную решетку изнутри резервуара. Зафиксируйте конструкцию гайкой или медным винтом, при этом не затягивая слишком сильно.
4. Аналогично соберите переливной слив, используя для крепления к сифону гофрированный шланг, на который предварительно надеваются конусообразные резиновые прокладки и стяжные гайки.
5. Прикрепите съемное колено к отводному отверстию. Оно выполняет функцию гидрозатвора.
6. Вставьте переходник в другой конец колена для соединения с канализацией.

Особенности монтажа полуавтоматической конструкции

Монтаж полуавтоматического устройства потребует дополнительных элементов. Установка производится следующим образом:

• Изначально вставьте до упора в горловину слива соединительный элемент для канализации. Вам не потребуется применять отдельные детали, так как уплотнитель уже присутствует.
• Установите на отверстие переливного блока двойную прокладку, а затем начинайте монтировать металлический фильтр.
• Возьмите плоские крышки из металла и присоедините к регулирующему тросу, после чего соедините с отверстием для стока воды.
• Закрепите конструкцию на переливе с помощью болта.

Выбор сифона. Конструктивные особенности

Обычно система слив-перелив прилагается в комплект с мойкой, она предназначена специально для выбранной модели. Но если случилось так, что изделие не комплектуется сливной арматурой или установленный сифон вышел из строя, вам придется приобретать новый. Среди большого выбора сливных систем можно выделить несколько основных видов арматуры исходя из конструктивных особенностей каждого.

1. Жесткий трубный сифон. Состоит только из набора труб, соединенных между собой или одной цельной трубы. Водный затвор образуется за счет изгиба основной части системы. Если сифон неразборный, то нижняя его часть оснащается ревизионным отверстием, закрытым пробкой. Оно необходимо для прочистки системы и удаления жирового налета.
2. Бутылочный. Основная часть выполнена в виде бутылки, в которой и образуется гидрозатвор. Отводящий патрубок может быть как жестким так и в виде гофрированной трубы. Главным отличием по сравнению с предыдущим типом выступает возможность легкого разбора корпуса сифона. Если в сливное отверстие мойки упал мелкий предмет, его легко можно извлечь, раскрутив нижнюю часть бутылки.
3. Гофросифон. Самый простой вид сливной арматуры. Представляет собой гофрированный патрубок. Одним концом соединен с выпуском (часть, которая размещается в сливном отверстии), а другим в канализационную трубу. Эффект сифона достигается за счет S-образного изгиба трубы. Наиболее дешев и прост в монтаже и сборке, т.к. имеет наименьшее число составляющих элементов. Однако гофрированная труба очень быстро накапливает в себе жировые отложения.
4. Двойной сифон (тройной и т.д.). Используется исключительно в случаях, когда мойка имеет 2 или более чаш. Отличается удвоенной горловиной и выпуском, которые соединены общим сифоном.
5. Система с дополнительным отводом. Очень удобна для подключения стиральной машины. Оборудована дополнительным патрубком, который расположен на горловине — между выпуском и бутылкой.
6. Сифон с двумя дополнительными отводами. Обеспечивает подключение посудомоечной машины в комплект к стиральной.
7. Система слив-перелив. Многие мойки оборудуются отверстием перелива. Для таких моек выпускают специальные сифоны с переливным патрубком.

Строение и принцип работы устройств

Сифоны, независимо от их разновидности, имеют примерно одинаковую конструкцию и аналогичный принцип работы. Они представляют собой металлическую или пластиковую трубу либо систему труб, в состав которой входят патрубки и резервуар.

С одной стороны устройства соединяются со сливным проемом в раковине, с другой – подключаются к канализационной системе. Использованная вода стекает в сифон, затем проходит по трубе и попадает в общий стояк канализации.

От засорения систему защищает сетка-фильтр, расположенная на отверстии мойки. Слегка изогнутая форма придается сифону неспроста: в месте изгиба задерживается определенный объем жидкости, образуя так называемый гидрозатвор. Именно он не дает неприятным запахам пробраться из канализационного стока вовнутрь.

Желательно чтобы соединительный винт для сифона был выполнен из нержавеющей стали. Обычный металл с покрытием слишком быстро ржавеет в процессе эксплуатации

В стандартный комплект оборудования входят следующие элементы:

• металлическая решетка на слив — оптимальный диаметр ячеек не более 10 мм;
• входной/выпускной патрубок;
• соединительный винт диаметром до 8 мм;
• корпус;
• накидные гайки;
• канализационные отводы;
• уплотнительные кольца для герметизации стыков.

Если сифон оснащен функцией перелива, то в комплектацию включают дополнительный патрубок, который крепится к переливному отверстию в мойке.

Гидрозатвор в сифоне становится надежной преградой, пресекающей попытки проникновения в комнату запахов из канализации

В некоторых моделях предусмотрены специальные боковые штуцеры для подключения шлангов бытовой техники (стиральные, посудомоечные машины). Изделия для раковин с двумя чашами снабжаются дублированным отводом.

Критерии выбора сифона

При покупке новой раковины рекомендую выбирать модели со стандартным размером слива, поскольку сифон менее долговечен и через некоторое количество лет потребует замены. Сами понимаете, на нестандартную модель подобрать подходящий будет гораздо сложнее.

При выборе между трубным и гофрированным ориентируйтесь на уровень размещения канализационной трубы.

При осмотре выбранной модели прежде всего обращайте внимание на качество резиновой прокладки. Она должна быть мягкой и не образовывать трещин при сгибе

Разумеется, и на самом сифоне не должно быть ни трещин, ни сколов. Проверьте также качество резьбы: все элементы должны свободно закручиваться и раскручиваться, при этом стык должен быть как можно более плотным.

Если ваша мойка не встроена в тумбу, то имеет значение и внешний вид сифона, который должен гармонировать с общим дизайном кухни.

Выбор

Итак, выбор сифона зависит от множества разных факторов:

• Тип раковины, к которой подключается сифон. Если раковина такой модели, что пространство под ней открыто глазу, то стоит приобрести металлический сифон. Пластиковый сифон смотрится не так хорошо, поэтому его лучше устанавливать только под закрытые модели раковин.
• Наличие свободного места в ванной комнате. Если ванная маленькая и каждый кусочек свободного пространства на счету, то покупайте гофрированный пластиковый сифон. Он занимает совсем немного места и позволяет, например, установить под раковину стиральную машинку.
• Помещение, в котором будет использоваться сифон. Если вы выбираете сифон в загородный дом, в котором зимой отсутствует водоснабжение, вам подойдет сливной сифон сухого типа.
• Пропускная способность сифона. Она должна быть тем выше, чем больше бытовой техники подключено к нему и чем больше напор воды в кране.
• Ширина сечения сифона. От нее напрямую зависит пропускная способность сифона.
• Цена сифона. Металлические модели, как правило, стоят дороже.

Как собрать сифон для раковины

Замена старого сифона не представляет проблем даже для людей, которые далеки от сантехники. Главное соблюдать очередность действия и следовать рекомендациям специалистов.

Снимаем старый

Вам потребуется минимальный набор инструментов, а точнее – большая отвертка. Перед началом работ, разместите под сифоном тазик или другую емкость, так как после снятия колбы может политься вода.

Придерживая колбу снизу, начните откручивать отверткой винт, который располагается в центре решетки слива в раковине. После успешного выполнения задачи достаточно отсоединить сливной патрубок от канализации. Вы справились, сифон снят.

Сборка сифона для раковины

Обратите внимание, что при сборке сифона для раковины нет необходимости пользоваться герметиком и силиконовой смазкой. Детали должны плотно прилегать друг к другу без сторонних средств и материалов

В комплект должны входить все комплектующие, необходимые для монтажа гидрозатвора, включая резиновые прокладки, гайки, винт и инструкция.

Сборка проходит в шесть этапов:

Разложите детали в том порядке, в котором они должны присоединяться по инструкции. Это необходимо сделать для того, чтобы проверить комплектность и спланировать дальнейшие действия.
В случае с установкой бутылочного сифона, первоначально следует произвести сборку колбы. Для этого потребуется установить резиновую прокладку из комплекта и соединить две части резервуара.
Перед подключением к патрубку колбы, на гофру надевается пластиковая гайка, после чего на трубу устанавливается конусообразная прокладка. Тонкая кромка должна находится со стороны колбы.
Соедините гофру и колбу

Обратите внимание, что конусообразная прокладка должна обеспечить герметичность этих двух элементов.
Затяните гайку, чтобы сделать конструкцию более прочной.
Наденьте гайку на патрубок горловины, а затем прокладку, располагая её острием вниз.

Как почистить?

Самая проблемная часть дома по отношению к засорам, это мойка и ванная, где оседают разные частицы, жир, волосы. При отсутствии правильного ухода и регулярной очистки неприятный запах в помещении обеспечен.

Чистку сифона можно производить несколькими вариантами.

Народные средства. Самый простой и распространенный вариант — это применение соды и уксуса. В сливное отверстие необходимо насыпать соды и добавить катализатор реакции в виде уксуса, при этом быстро закрываем отверстие. О том, что засор устранен, понятно по скорости вытекания воды.
Механическая очистка (вантуз). За счет вантуза создается повышенное давление в сливе, при быстром нажатии пару раз вода и грязь выйдет, тем самым засор будет устранен. Надо помнить, что запах при таком методе усилится во время удаления засора.
Химические средства. Средства, специально предназначенные для борьбы с засорами

Необходимо обратить внимание на состав, ведь часто готовые средства отрицательно влияют на трубы, могут выделять пары вещества, которые неблагоприятны для дыхательных путей.
Демонтаж.

Из каких материалов делают сифоны?

Материалы, используемые для литья сифонов, должны соответствовать всем техническим стандартам. От этого зависит их эксплуатационный срок и качество выполнения заявленных производителем функций.

Требования, предъявляемые для материалов стоковых приборов, следующие:

• практичность при обслуживании;
• неуязвимость перед высоким температурным режимом;
• устойчивость к коррозии;
• низкая предрасположенность к скоплению отложений из-за постоянного контакта с водой.

По большей части сливные устройства для умывальников сделаны из пластика, чугуна, никеля, латуни, сплава латуни и бронзы, стали, прочего.

Самым практичным и экономным вариантом считается конструкция слива из пластика. Это может быть стандартный белый или цветной вариант. Материал легкий в монтаже, имеет плотное сцепление деталей и в большинстве случаев не требует уплотнения стыков — вместо этого применяется муфта.

Также модели не подвержены воздействию ржавчины, устойчивы к проходящим процессам гниения и коррозии. Легкий уход даже хлорсодержащими составами позволяет придерживаться максимальной чистоты прибора.

При выборе пластикового сифона можно найти нестандартные оттеночные варианты, например, черного или серого цвета. Использование темного тона в интерьере ванной — смелое решение, подходящее исключительно для просторного помещения

Более прочными считаются бронзовые и латунные сливные установки. Модели мало подвергаются коррозии и ржавчине, но все-таки окисляются.

Посредством этих химических процессов на неровных участках задерживаются частицы грязи, находящиеся в составе проточной воды. Так происходит постепенное засорение. В этом плане, пластик гораздо практичнее.

Сливной механизм из бронзы имеет эстетически привлекательный вид. Чаще всего этот сифон открыт для обозрения и является частью винтажного стиля

Сливная установка, выполненная из металла, ежегодно расширяет круг своих поклонников. Буквально за последние десять лет популярность возросла более чем в два раза. Все благодаря отменным характеристикам металлических устройств: прочность, эстетически привлекательный вид и гигиеничность сплава.

Для таких моделей сталь может использоваться как в чистом виде, так и в составе сплавов. Ценовая категория металлического прибора на порядок выше предыдущих вариантов, что указывает на отменное качество и высокий срок эксплуатации.

Наружное покрытие металлического сифона выполняет исключительно декоративную роль. Самые распространенные варианты – покрытие хромовым составом. Именно такой вариант легко вписывается в любой интерьер ванной комнаты

Большинство покупателей исходя из низкой стоимости и практичности останавливают свой выбор на пластиковых конструкциях. Тем не менее металл не слишком уступает в позициях. Ведь подчеркнуть изысканность интерьера, сделать акцент на необходимых деталях можно только элементами из нержавейки.

Если же говорить о латунных приспособлениях, то здесь играет роль лишь декоративная составляющая — сложность ухода и постепенное окисление не являются положительными характеристиками.

Сборка и установка сифона на мойку с переливом

В некоторых моделях раковин производители предусматривают наличие системы перелива, позволяющей защитить сантехнический прибор от переполнения водой, а помещение, в котором он установлен, – от затопления.

Сборка сифона с переливом начинается также с установки прокладки на нижний патрубок, вставляемый в отстойник (нижнюю часть изделия). Крышка отстойника прикручивается до упора, но без фанатизма, так как пластик может лопнуть от чрезмерного физического усилия.

На верхний патрубок, идущий от сифона к сливному отверстию раковины, надеваем гайку и конусную прокладку. Затем прикручиваем деталь к верхнему отверстию сифона.

Далее подсоединяется еще одна деталь, имеющая воронкообразную форму, а также располагающая боковым отводом для соединения с гофрированной трубкой перелива.

На тоненькую гофротрубку также надевают накидную гайку и конусообразную прокладку меньшего диаметра, после чего подсоединяют деталь к боковому отводу на воронкообразном узле конструкции.

Во второй конец гофротрубки вставляют верхнюю деталь в виде «лопаточки», крепящейся к переливному отверстию в раковине. Деталь имеет пластиковые пазы, которые обеспечивают надежное соединение с гофрированной трубкой перелива.

Для плотного прилегания к поверхности раковины в зоне нахождения отверстий для спуска воды на «лопаточку» надевается прямоугольный резиновый уплотнитель.

Выкручивается прижимной винт, который затем занимает свою прежнюю позицию, но уже притягивает трубку перелива к стенке раковины. Для большей герметизации некоторые мастера наносят на уплотнительные резинки слой силиконового герметика.

Вместо гофры, соединяющей сифон с системой канализации, используется гладкостенная труба серого цвета.

Подробнее о том, как собрать бутылочный сифон для раковины с переливом, показано в видеоролике:

Разновидности сифонов

Перед началом проведения основных работ следует определиться с подходящим видом сифона для кухни. Различают следующие типы сифонов для кухонной мойки:

1. трубный сифон – это гибкая жесткая труба, образующая водяную пробку. Некоторые разновидности трубных сифонов имеют на нижней стороне удобную втулку, которую можно открыть для прочистки. При выборе такого сифона для кухни следует правильно соединить слив раковины и впускное отверстие в канализацию. Чтобы его прочистить, не нужно осуществлять демонтаж сифона: необходимо всего лишь снять нижнее колено. Трубные сифоны пользуются спросом, поскольку занимают минимум места и имеют симпатичный внешний вид. Но чистить их придется достаточно часто, к тому же, при нечастой эксплуатации небольшая величина гидрозатвора приведет к испарению воды и появлению стойкого запаха;
2. можете выбрать бутылочный сифон для мойки на кухню. Именно его используют чаще всего. Такой сифон имеет форму, напоминающую бутылку, там, где размещен водный затвор. Подключение к канализации обеспечивается с помощью прямой или гибкой трубки. К преимуществам можно отнести и цену сифона такого типа, а также небольшие размеры и простоту снятия. Но в зоне выведения потока из чаши такого сифона быстро накапливается мусор, так что не забывайте его чистить;
3. гофрированный кухонный сифон – третья разновидность. Это гибкий материал, которому будет просто придать нужную траекторию и уклон. Благодаря особой конструкции такой модели вы сможете соединять мойку со входами в нестандартную систему канализации. Монтируется этот сифон очень просто и не вызывает сложностей в работе. А благодаря тому, что промежуточных креплений в нем нет, вы можете не переживать о возможных протечках воды. Но есть у гофрированной модели и минусы: например, чтобы вычистить засоры, вам придется полностью снять сифон.

Такие составляющие могут отличаться и по другим характеристикам. Например, вы можете установить сифон для двойной кухонной мойки или для тройной.

Главное отличие сифона для двойной раковины заключается в наличии двух подсоединений к ее основанию, переходящих в один канализационный слив. Само собой, стоимость сифона для кухонной мойки с двумя чашами будет дороже. Как выглядит сифон на две раковины, смотрите на фото.

Также существуют модели плоского сифона для мойки на кухню. Его используют, если пространство под сливом ограничено. Еще одна разновидность — сифон для раковины на кухню с переливом. Перелив представляет собой трубу, по которой будет вытекать вода при достижении определенного уровня в мойке. Такая конструкция позволит предотвратить случайное перетекание воды за границы кухонной мойки.

При установке сифона на кухне следует учесть еще одну особенность, а именно – размеры кухонных сифонов, поскольку существует несколько вариаций таких приспособлений. Ориентируйтесь на величину сливного и канализационного отверстия, а также на наличие свободного места под мойкой.

Конечно, какой сифон лучше для кухни, нельзя сказать однозначно. Поэтому будет правильнее, если перед тем как купить сифон для кухонной мойки, вы ознакомитесь с имеющимися возможностями, изучите их структуру, а также разберетесь с нюансами монтажа, о чем мы и расскажем далее.

Размеры сифона для раковины

В любом жилом помещении можно обнаружить минимум одну раковину — она является обязательным атрибутом любой кухни. Но чтобы изделие функционировало надлежащим образом, следует использовать дополнительное сантехническое оборудование: кран, сифон, систему отвода грязной воды.

Особое место занимает сифон. Он участвует в создании системы гидрозамка, препятствующей проникновению неприятных запахов из канализации в кухонное помещение, а также не допускает попадания крупных остатков пищи в систему отвода воды.

Но чтобы сантехническое изделие полностью выполняло возложенные на него функции, следует правильно его подобрать.

Как правильно выбрать нужную модель

Принципы выбора сифона для кухонной раковины отличаются от подбора сливного устройства для ванной.

Прежде чем выбирать тип конструкции, надо определить:

1. Сколько будет подключений. В кухне и в ванной может быть необходимость присоединения 2-х и более сантехнических устройств.
2. По мойке необходимо решить:
3. потребность в переливе;
4. измельчителе пищевых отходов;
5. какой формы будет сифон;
6. из какого материала.

Определяются диаметры отверстий в сливной чаше и канализационной трубе. Рассчитывается количество соединений и крепежа для монтажа сливной системы.

В ванной комнате подбор осуществляется для ванны/душа:

• исходя из расстояния между чашей и полом;
• наличия системы перелива;
• желания установить сифон клик-клак или с обратным клапаном;
• диаметра сточного отверстия в ванне и канализационной трубы.

Для умывальника одним из приоритетов выбора может быть дизайн ванной комнаты:

• закрытый или открытый способ монтажа;
• конструкция;
• материал сифона;
• размер слива в раковине и в канализацию.

Существуют критерии, которых надо придерживаться, выбирая сифон. В кухне не следует ставить плоский сифон, под ванной – гофрированный и трубчатый. Металлические устройства дороже пластиковых, требуют большего ухода.

Устанавливать их целесообразно для гармонии интерьера. Например, дорогая керамика в ванной комнате будет сочетаться с нержавейкой, мраморная – с бронзой и хромированной латунью.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;

2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Материалы, используемые для изготовления сифонов

Материал изготовления	Краткое описание
Пластик	Наиболее популярный материал для изготовления сифонов, по своим эксплуатационным показателям полностью удовлетворяет большинство потребителей. За счет современных наполнителей имеет высокие показатели механической и химической устойчивости. Материал очень технологичен, что не только снижает себестоимость производства, но и позволяет создавать различные геометрические формы. По стоимости пластиковые сифоны самые дешевые, имеют много видов и модификаций.
Нержавеющая сталь	Срок пользования фактически неограничен, имеют отличный дизайнерские показатели, часто применяются в открытых канализационных системах. Цена намного выше пластиковых сифонов, во время монтажа требуют точного снятия замеров. Для сборки и монтажа требуется определенный опыт выполнения сантехнических работ.
Цветные сплавы на основе меди	Самые дорогие материалы для изготовления сантехнического оборудования, применяются только на эксклюзивных раковинах. Физические показатели не отличаются от изделий из нержавеющей стали. Не боятся больших динамических и статических нагрузок.
Дешевые хромированные или никелированные сплавы	По стоимости и эксплуатационным показателям занимают среднее положение, чаще всего применяются для изготовления отдельных элементов пластиковых сифонов.

Сифоны для раковины

Несмотря на различные виды материалов и большой разброс по ценам, все сифоны действуют эффективно и длительное время выполняют свои главные технические задачи.

Что такое сифон

Сифон – это специальное устройство, состоящие из одной или нескольких труб и емкостей и использующееся для соединения сантехники с системами отведения сточных вод. Благодаря конструкции и изгибам, он создает непроходимую для воздухообмена пробку между канализацией и помещением, препятствуя проникновению запахов, а также бактерий в помещение.

Сифоны используются в различных помещениях, среди которых может быть – кухня, ванная, душевая кабинка. Друг от друга они отличаются строением, материалом и перекрытием слива, и размером. Несмотря на отличия, все типы имеют схожее строение основных частей, среди которых:

• Корпус;
• Патрубки;
• Слив;
• Отводы;
• Соединительные гайки и винты;
• Уплотнители для герметизации.

Размер трапа для душа

: знаете ли вы его стандарт?

Большинство людей в первую очередь обращают внимание на эстетику или стиль, когда собираются отремонтировать ванную комнату или заменить смеситель, раковину или слив для душа. Тем не менее, он часто теряется при продолжении. Есть ли какие-либо незначительные различия в американском стандарте размеров душевых желобов по сравнению со строительными нормами? Или какой размер сифона нужен для душевого трапа? С серией технических и профессиональных вопросов вы можете столкнуться с дилеммой, с чего начать. Поэтому в этой статье мы эффективно решим три проблемы. Какой стандартный размер трапа для душа? В чем разница между размером сливной трубы для душа и размером сливной трубы для ванны? Как установить различные типы желобов для душа?

Вас беспокоят некоторые проблемы с размером желоба для душа.

1.

Каков правильный размер сливной трубы для душа?

Размер водосточной трубы для душа часто требуется при ремонте дома или строительстве. Обычно размер типичной водосточной трубы для душа составляет 2 дюйма. И, по требованиям СНиП, размер водосточной трубы должен быть 2 дюйма. Менее 2 дюймов, например 1,5 дюйма или меньше, может привести к переполнению и затоплению душевой. Кроме того, длительное блокирование сточных вод приведет к серьезным проблемам с полом и черновым полом; распространены плесень или структурные повреждения.

2. Каков стандартный размер сливной трубы для душа?

Стандартный размер большинства сливных труб для душа составляет 2 дюйма, что обеспечивает более плавный слив воды. 2 дюйма также являются наиболее распространенным размером, требуемым строительными нормами. Хотя в некоторых зданиях есть дренажные трубы диаметром 1,5 дюйма или меньше, более крупные трубы более подходят для эффективного внутреннего дренажа. Таким образом, 2 дюйма можно считать стандартным размером сливной трубы для душа.

3. Как насчет меньшего размера?

По сравнению со стандартной 2-дюймовой трубой, 1,5-дюймовая труба имеет меньшее отверстие, поэтому количество воды, переносимой за единицу времени, не так велико, как 2 дюйма. Конечно, если ваши местные строительные нормы и правила требуют, чтобы размер сливной трубы для душа составлял 2 дюйма, а вы предпочитаете меньший размер, вы можете попробовать приклеить переходник, чтобы сделать небольшое отверстие. Прежде чем устанавливать дренажную трубу меньшего размера, подумайте о расходе воды в душевой. 1,5-дюймовая дренажная труба может не обеспечить быстрого слива, поэтому мы рекомендуем использовать 2-дюймовую сливную трубу для душа.

Сливная труба для душа и сливная труба для ванны

Сливная труба для ванны выполняет ту же функцию, что и сливная труба для душа, которые являются посредниками для слива сточных вод в водопроводной системе. Слив в душе обычно независим, а ванна — нет. Если вы планируете установить ванну в ванной комнате, лучше всего обратиться к профессиональному сантехнику для замера, установки и тестирования.

1. Несоответствие размеров сливной трубы душа и сливной трубы ванны

Размеры соединения сливной трубы душа и сливной трубы ванны различаются. Размер водосточной трубы для душа составляет 2 дюйма, а для ванны обычно 1,5 дюйма. Поэтому размер душевой трубы немного больше, чем у сливной трубы ванны. Многоугольная струя душевой форсунки за короткое время аккумулирует большое количество воды. Таким образом, в душевом пространстве требуется отверстие для трубы большего диаметра, чтобы обеспечить быстрый дренаж. 1,5-дюймовая сливная труба в душевой, скорее всего, вызовет переполнение или затопление на земле. Соответствующий диаметр имеет большое значение для дренажа водопроводной системы, поэтому разные душевые системы должны выбирать оптимальный размер дренажной трубы.

2

. Несоответствие соединения между сливной трубой душа и сливной трубой ванны

Сточные воды в душевой сбрасываются непосредственно в водопроводную систему через сифон внутри желоба, но между ванной и водопроводной системой необходим выпуск. Как и гигантская раковина, ванна в обязательном порядке требует сливного соединения наподобие сифона для отвода сточных вод. Напольный трап Huckle подходит для стандартных размеров.

Установка различных типов желобов для душа

• Необходимые инструменты и материалы

Душевой трап в сборе, карандаши, сверла, силиконовый герметик, отвертки и защитные очки…

• Тип трапа в сборе

водостоки

3. Трапы, облицованные плиткой



Различные инструкции по установке желобов для душа

1. Установка желобов компрессионного типа

01. Отрежьте водосточную трубу

При поддержке профессионального сантехника дренажная труба должна быть установлена ​​ниже трех четвертей до одного дюйма трубы. Если размер не подходит, рекомендуется отметить карандашом высоту измеренного основания слива, а затем вырезать соответствующую линию.

02. Прикрепите желоб в сборе

После того, как фланец водосточной трубы будет покрыт силиконовым герметиком, последовательно вставьте желоб в сборе в отверстие.

03. Установите душевой поддон

Установите душевой поддон в правильное положение, убедившись, что он хорошо соединяется со сливным узлом.

04. Вставьте компрессионную прокладку

Вставьте компрессионную прокладку в отверстие и затяните гайку с помощью отвертки, чтобы создать водонепроницаемую воздухонепроницаемую среду.

2. Как установить водосточные желоба

01. Обрезать водосточную трубу

С помощью профессионального сантехника отрежьте водосточную трубу по высоте. Рекомендуется отметить карандашом размер измеренного основания слива, а затем отрезать соответствующую трубу.

02. Подготовьте узел слива для душа

Проверьте все детали узла слива, такие как фильтр, и поместите картонную фрикционную шайбу и резиновую уплотнительную шайбу в одно место.

03. Закрепите желоб в сборе

После нанесения слоя силикагеля на фланец установите желоб в сборе последовательно, от резиновой уплотнительной прокладки до бумажной фрикционной прокладки. Сотрите излишки силикона после затяжки деталей.

04. Приклейте дренажный узел

Нанесите на поверхность слой растворяющего клея и сразу же закрепите водосточную трубу. Подождите не менее 24 часов, прежде чем принимать ежедневный душ.

3. Установка желоба из плитки

01. Установка нижнего фланца

Тщательно очистите периферию желоба для душа, а затем установите нижний фланец в водосточную трубу с помощью растворяющего клея. Перед переходом к следующему этапу рекомендуется установить водонепроницаемую мембранную прокладку на нижнюю часть нижнего фланца.

02. Установите средний фланец

Закрепите средний фланец на нижнем фланце с помощью болтов, а затем с помощью воды проверьте вкладыш на наличие утечек.

03. Поместите сетчатый фильтр в сборе

Подсоедините сетчатый фильтр к водосточной трубе и сопоставьте его со средним фланцем, чтобы достичь определенной высоты, чтобы соответствовать окружающим плиткам.

Часто задаваемые вопросы:

1. Какой размер желоба для душа соответствует американскому стандарту?

Стандартный размер желоба для душа составляет 2 дюйма в диаметре , но стандартный современный слив для ванны имеет диаметр 1 1/2 дюйма, и относительно часто встречаются также 3-дюймовые трапы. Напольный трап Huckle имеет диаметр 2 дюйма.

2. Обязателен ли улавливатель волос для желоба для душа?

Улавливатель волос, также известный как сито, полезен для предотвращения засорения водопроводной системы пятнами от волос и мыла.

3. Крышки всех линейных желобов одинаковой длины?

Нет, длину крышки можно выбрать в соответствии с различными требованиями к рабочему объему.  Очень важно убедиться в технических характеристиках и получить нужный размер.

Ручной насос и сифонная система очистки сточных вод

Отличная система для получения грязной воды из существующей внутренней ванны или душа (у наружной стены) без доступа к стокам под полом…

Вы несколько раз качаете ручной насос, срабатывает эффект сифона, и серая вода вытекает в ландшафт (рис. 1). ( Примечание. Чтобы сработал эффект сифона, область, в которую вы направляете серую воду, должна быть ниже точки забора ручного насоса ).

Эта страница предназначена как дополнение к главе о серой воде в моей книге Сбор дождевой воды в засушливых районах и за их пределами, том 2, 2-е издание. Так что читайте, что перед  вы устанавливаете свою систему.

Рис. 1. Ручная насосно-сифонная система очистки сточных вод. Слив в ванне забивается во время купания. После купания ручной насос прокачивается примерно шесть раз, пока не сработает эффект сифона, и хороший поток воды не будет вытекать через трубу и шланг в ландшафт.

Мой сосед Мозес Томпсон установил очень хорошую систему в своем доме и в доме своей жены Келли, систему, которая является развитием системы, которую я описываю ниже. Большим улучшением является использование Мозесом ручного насоса более высокого класса и большего объема — ручного барабанного насоса Dayton, модель 2UY14, рассчитанного на температуру жидкости до 140º F (60º C), поэтому горячая серая вода из ванны не представляет проблемы. (рис. 2 и 3). (Первый ручной насос, который использовал Моисей, не был рассчитан на горячую воду и вышел из строя.) Большой объем насоса Dayton опорожняет ванну/душ всего за 5 минут. Насос легко доступен в Интернете по текущей цене (лето 2015 г.) около 80 долларов.

[Примечание: с нами связались сотрудники компании Action Pump Co в Иллинойсе по поводу их американской модели Action Pump 5000 Siphon Pump Light Oil-Kerosene-Water Based Chemicals # 5000 с ручным сифонным насосом, который также рассчитан на температуру 140ºF, в настоящее время около 30 долларов. Это вполне может быть сравнимой альтернативой Dayton, хотя мы ее не тестировали. Если вы решите попробовать модель Action Pump, мы будем рады узнать, как она работает!]

Рис. 2. Ручной насос Dayton, полный видРис. 3. Этикетка ручного насоса Dayton

Мозес и Келли просто используют обычную сливную пробку для ванны, чтобы закрыть ванну во время купания, а затем слить воду из ванны с помощью насоса.

Мозес мудро избегал изгибов на 90º в своем участке трубы, вместо этого используя изгибы на 45º для улучшения потока. Все они были жестко заделаны 1-дюймовым ПВХ, а затем спущены с помощью штуцера с зазубринами для подключения к обычному садовому шлангу диаметром 5/8 дюйма (15 мм) (рис. 1).

Однако, основываясь на своем опыте использования системы, Мозес решил, что более качественный садовый шланг большего объема (3/4 дюйма (20 мм)) будет лучше, потому что более дешевый шланг меньшего диаметра часто перекручивался. . Когда вы начинаете качать, вы можете сразу сказать, перекручен ли шланг, так как поток останавливается, и вам нужно выйти на улицу и развязать его.

Все садовые шланги перегибаются, поэтому, чтобы избежать перегибов, используйте шланг из ПВХ spa-flex. Вы можете получить его диаметром 1 дюйм (25 мм) и практически любого цвета, который вам нравится. Или, чтобы избежать перегибов, вы можете пропустить садовый шланг или гибкий спа-шланг по внешней стороне внешней стены, а как только вы достигнете уровня земли, переведите шланг в разветвленный водосток с жесткими пластиковыми трубами — просто убедитесь, что конец шланга шланг находится ниже уровня входа насоса, поэтому сифон будет работать. (См. Сбор дождевой воды в засушливых районах и за их пределами, том 2, 2-е издание 9.0172, глава 12, для получения дополнительной информации о разветвленных дренажных системах.) Если вы используете только садовый шланг (без трубы), имейте в виду, что чем длиннее шланг, тем дальше вы можете перекачивать воду, но при поливе растений вблизи сточных вод источник, вы должны свернуть больше шланга, не позволяя ему перегибаться.

За 10 лет эксплуатации шланг ни разу не засорился. В то время как у Моисея очень короткие волосы, волосы Келли длинные.

Каждый день Моисей перемещает шланг к другому растению во дворе (он перемещается между четырьмя разными зонами) (рис. 4), хотя у него также есть возможность оставить шланг на месте на несколько дней при установке нового растения. завод. Регулярное перемещение шланга распределяет серую воду по нескольким точкам и помогает сохранить почву здоровой, аэробной (богатой кислородом) и без запаха. Принимая во внимание, что если бы все серые воды всегда направлялись в одно и то же место, почва могла бы стать насыщенной, анаэробной (с недостатком кислорода) и вонючей. Таким образом, это хорошая система для людей, которым нравится взаимодействовать со своими растениями и системой водоснабжения. Но если вы предпочитаете невмешательство, вам может быть лучше направить сифонную воду в разветвленную дренажную систему, которая распределяет серую воду по нескольким растениям без необходимости перемещать какую-либо трубу или шланг.

Рисунок 4. Шланг, выходящий из стены ванной комнаты. Шланг ежедневно перемещают на другое растение/зону, чтобы сохранить почву здоровой, аэробной и без запаха. Фото: Мозес Томпсон.

Чтобы сделать систему более удобной и приятной в использовании, Мозес укоротил нижнюю трубу возле входа, поэтому насос нагнетает воду плунжером всего за один или два нажатия (см. рис. 5). Как только это происходит, он качает еще около шести раз, и хороший поток воды вытекает сам по себе. Перед модернизацией потребовалось больше насосов.

После того, как Мозес укоротил нижнюю трубку насоса, отрезав часть ее длины, он использовал виниловую трубку в качестве муфты, чтобы снова соединить укороченную трубку с входным отверстием, поскольку размер вала не соответствует стандартному размеру трубы из ПВХ (рис. 5). Винил немного эластичный, поэтому он смог надеть его на оба конца для хорошей герметизации. Если требуется более плотное уплотнение, вокруг виниловой трубки можно использовать хомуты из нержавеющей стали.

Рис. 5. Виниловая трубка, используемая в качестве муфты для повторного соединения укороченной нижней трубы насоса с его входом.

 Выходное отверстие насоса (которое уходит в сторону, возле ручки) тоже не стандартного размера, поэтому там тоже можно использовать виниловую трубку для перехода на трубу из ПВХ. Но вместо этого Моисей использовал скользящую муфту из ПВХ размером 1 дюйм на 1 дюйм (25 мм на 25 мм) с выходным отверстием насоса, вклеенным внутри короткого отрезка 1-дюймовой (25 мм) трубы из ПВХ. . Это не было идеальной посадкой, поэтому он использовал несколько дополнительных слоев ПВХ-цемента. Хотя одним из преимуществ подключения к выпускному отверстию насоса с помощью жесткой трубы, закрепленной на стене, будет то, что труба поможет более устойчиво удерживать насос на месте.

Когда Мозеса попросили подвести итоги 10 лет использования системы, он сообщил: «Она работала так хорошо, что мы никогда не устанавливали разветвленную дренажную систему с трехходовым клапаном в подполье под полом ванной комнаты, что было моим первоначальным намерением. Ручной насос задумывался как временное решение, но он просто прижился».

А на вопрос, порекомендовал бы он это другим или нет, он ответил: «Я бы порекомендовал его тем, у кого есть небольшой опыт строительства/сантехники, тем, кто любит чинить методом проб и ошибок. Это определенно индивидуальная сборка для конкретного сайта, а не готовый комплект».

Другой вариант внутреннего сифона, канализация для сточных вод с ручным насосом

Это из первого издания «Сбор дождевой воды в засушливых районах и за их пределами, том 2»

Эта система (наряду с приведенным выше примером Моисея) является моей любимой системой для получения доступа к грязным водам из существующей внутренней ванны или душа, расположенного у внешней стены. Это немного сложнее, чем сифонно-трубный слив грязной воды, но гораздо удобнее, так как насос находится внутри ванной комнаты, где вы и грязная вода находитесь (рис. 6А, Б). Вы качаете ручной насос несколько раз, срабатывает эффект сифона, и вся вода из пятиминутного душа может быть слита в ландшафт примерно за десять минут. Он был разработан Кристианом Нисом и Джеем Джонсоном из компании Pierson Street Ecohood в Фениксе, штат Аризона.

Рисунок 6А. Ручной насос перекачивает сточные воды из ванны через жесткую впускную трубу к насосу, затем через отверстие, просверленное во внешней стене ванной комнаты, и отводит сточные воды в мульчированные и покрытые растительностью бассейны, расположенные на открытом воздухе. Тип резинового дренажного экрана, который имеет углубление для захвата волос, но пропускает воду, адаптирован для использования в качестве точки забора трубы насоса путем герметизации отверстий экрана белым силиконовым герметиком (см. рис. 7). Адаптированный сливной экран препятствует сливу воды из ванны и представляет собой самую нижнюю точку ванны. Наконечник всасывающей трубы насоса установлен в этой нижней точке для всасывания воды из ванны. Рисунок 6B. Вертикальная труба перекачивает серую воду, откачиваемую из ванны (Примечание: чтобы сработал эффект сифона, гофрированная выходная трубка ручного насоса должна проходить через стену, а затем опускаться внутрь внешней пластиковой трубы, пока не выйдет ниже нижней отметки ванны). Горизонтальная труба, огибающая угол дома, отводит сточные воды самотеком от трехходового клапана раковины в ванной (см. рис. 12.9).в Сборе дождевой воды для засушливых земель и за их пределами, том 2, 2-е издание), то 1,5-дюймовая (40-мм) пластиковая труба из АБС-пластика направляет эти сточные воды в мульчированные бассейны через разветвленную дренажную систему (рис. 6B). Пока система находится в стадии строительства, горизонтальная труба для бытовых сточных вод поддерживается кирпичами для подготовки к креплению трубы к стене с помощью кронштейнов. Края бассейнов будут укреплены камнем, а бассейны будут засажены растениями.

Материалы

Чтобы подготовиться к созданию внутренней сифонной канализации для сточных вод с приводом от ручного насоса, сначала приобретите ручной сифонный насос, который совместим с горячей водой и предназначен для присоединения к бочке емкостью 55 галлонов (208 литров) и ее слива. Эти насосы можно приобрести в компании Grainger (www.grainger.com) и других интернет-магазинах.

Кроме того, приобретите около 1 фута (30 см) плетеной виниловой трубки. Внутренний диаметр виниловой трубки должен быть таким же, как внешний диаметр жесткой трубы насоса (обычно один дюйм или 25 мм).

Также приобретите резиновый дренажный экран с вдавленной чашкой, белый силиконовый герметик, несколько водосточных труб из жесткого АБС-пластика диаметром 1,5 дюйма (40 мм), трубу из ПВХ сортамента Schedule-20 длиной около фута (30 см) с внутренним диаметром 1 3/16 дюйма (30 мм), два рым-болта длиной 6 дюймов (150 мм) и диаметром 3/8 дюйма (10 мм), рычажная гайка, шестигранная гайка и стопорная шайба для навинчивания каждый болт с проушиной и стальную пластину шириной 2 дюйма (5 см) (см. примечания по установке, чтобы определить ее длину). Все эти материалы доступны в хозяйственном магазине (за исключением, возможно, стальной пластины, которую можно приобрести в магазинах металлоконструкций) и более подробно описаны ниже.

Установка

Начните с вертикальной установки ручного насоса внутри ванны или душа на внутренней стороне наружной стены. Поднимите насос на высоту, на которой нижняя часть жесткой пластиковой впускной трубы может достигать дна бака на уровне слива. Отрежьте жесткую пластиковую впускную трубу примерно у верхнего края ванны. Затем прикрепите отрезок плетеной виниловой трубки длиной около 6 дюймов (15 см) к двум обрезанным краям, чтобы создать гибкий изгиб жесткой впускной трубы. Это позволит вам расположить вход трубы прямо на сливе ванны — в самой нижней точке ванны.

Приобретите резиновую дренажную сетку с вогнутой чашкой, предназначенной для сбора волос, но пропускающей воду. Приспособьте эту сливную сетку для использования в качестве места забора трубы насоса, загерметизировав отверстия сетки белым силиконовым герметиком (рис. 7). Гладко и равномерно размажьте герметик пальцем по обеим сторонам отверстий экрана. Теперь, когда адаптированный дренажный экран помещается на слив ванны, он предотвращает слив воды из ванны и создает маленькое низкое углубление — самую низкую точку в ванне. Наконечник всасывающей трубы насоса устанавливается в этой нижней точке для всасывания максимального количества воды из бака. Если вы хотите направить воду из ванны в канализацию или септик, а не в ландшафт, просто поднимите сливной экран и дайте воде стечь в канализацию.

Рис. 7. Неадаптированный резиновый дренажный экран (слева) и адаптированный резиновый дренажный экран (справа). Отверстия адаптированного резинового дренажного экрана были загерметизированы белым силиконовым герметиком для сбора воды из бака. Всасывающая труба насоса расположена внутри чаши сетки, чтобы откачивать максимальное количество собранной воды.

Снова удерживайте ручной насос вертикально на нужной высоте у внутренней стороны наружной стены. Отметьте место на стене на уровне выпускной трубы ручного насоса для отверстия, которое позже будет просверлено в стене. Вы направите гофрированную выходную трубку ручного насоса через это отверстие, чтобы вывести серую воду наружу. Просверлите отверстие от внутренней стены через внешнюю стену, используя керамическую кольцевую пилу диаметром 1 3/8 дюйма (35 мм). Вставьте отрезок трубы из ПВХ сортамента 20 с внутренним диаметром 1 3/16 дюйма (30 мм) в это отверстие, чтобы он действовал как защитный рукав для гофрированной выходной трубки насоса меньшего диаметра. Длина рукава из ПВХ должна быть чуть больше длины отверстия в стене.

Теперь приготовьтесь прикрепить сифонный насос к стене с помощью двух рым-болтов диаметром 3/8 дюйма (10 мм) из оцинкованной стали. Жесткая всасывающая труба ручного насоса будет вставлена ​​через проушины болтов с проушиной, поэтому убедитесь, что отверстия с проушинами достаточно велики, по крайней мере, 1 дюйм (25 мм) в диаметре для размещения впускной трубы. Рым-болты обычно должны иметь длину не менее 6 дюймов (152 мм) в зависимости от толщины стены, ширины насоса и/или толщины края ванны, поскольку вы хотите, чтобы всасывающая труба ручного насоса опускалась. внутри ванны.

Удерживайте насос у стены так, чтобы его выпускная трубка была вставлена ​​в отверстие с муфтой во внешней стене, а всасывающая труба правильно располагалась в углублении, образованном модернизированным сливным экраном бака. Определите правильное расположение двух болтов с проушиной, сначала поместив самый высокий болт с проушиной непосредственно под ручным насосом, чтобы основание ручного насоса опиралось на болт с проушиной. Нижний болт с проушиной должен располагаться на несколько дюймов выше верхнего края бака, максимально увеличивая расстояние между двумя болтами с проушиной, через которые продета впускная труба. Используйте уровень, чтобы убедиться, что воздухозаборная труба расположена вертикально, и отметьте на стене места для отверстий под рым-болты. Вам нужно будет просверлить отверстия диаметром около одного дюйма (25 мм), через которые вы сможете вставить рычажные гайки, навинченные на резьбовые концы рым-болтов. Но прежде чем я опишу гайки-рычаги, мне нужно описать стальную пластину.

Отверстия для накидных гаек будут значительно больше в диаметре, чем рым-болты, поэтому вам понадобится одна пластина из нержавеющей стали или простая стальная пластина (загрунтованная и окрашенная для предотвращения ржавчины), чтобы закрыть два отверстия для накидных гаек. и пространство между ними. Это также значительно усиливает общую установку. Не используйте оцинкованные шайбы диаметром 2 дюйма (50 мм) для закрытия отверстий в стене вместо стальной пластины, поскольку болты с проушиной будут слишком сильно изгибаться и перемещаться. Стальная пластина должна быть шириной не менее 2 дюймов (50 мм) с двумя отверстиями под рым-болты диаметром 3/8 дюйма (10 мм) там, где они вам нужны. Если вы используете нержавеющую сталь, обратитесь в местный магазин металлоконструкций, чтобы они вырезали и просверлили пластину по вашим размерам. Вы можете сделать свое собственное изготовление, используя обычную сталь.

После того, как стальная пластина будет вырезана и просверлены отверстия под рым-болты, прикрепите ее к стене. Накрутите шестигранную гайку, а затем стопорную шайбу на каждый болт с проушиной. Затем проденьте каждый болт с проушиной через стальную пластину. Затем навинтите накидную гайку на конец каждого болта с проушиной. Теперь вы готовы сложить защелки и вставить их в два отверстия в стене. Они раскроются один раз через отверстие, поэтому, затянув шестигранные гайки на стороне ванны на стене и стальной пластине, вы сожмете все до плотной и надежной посадки. Шов вокруг стальной пластины и отверстий под рым-болты можно загерметизировать, чтобы при необходимости вода не попадала в стену. Закрепите насос на стене, продев всасывающую трубу через болты с проушиной так, чтобы насос располагался на самом верхнем болте с проушиной в вертикальном положении на стене.

Снаружи стены установите 1,5-дюймовую (40-мм) жесткую водосточную трубу из АБС-пластика, чтобы направлять сифонную воду в мульчированные и покрытые растительностью бассейны. Схема разветвленного дренажа хорошо подходит для распределения воды по нескольким насаждениям. Гофрированная выпускная трубка насоса должна проходить через водосточную трубу из АБС-пластика и доходить до отметки ниже, где забор начинается внутри дома, иначе эффект сифона не сработает. Труба из АБС-пластика защищает гораздо менее прочную гофрированную трубку от непогоды и гарантирует, что сточные воды будут направлены туда, куда вы хотите, без того, чтобы ветер, люди или животные непреднамеренно перенаправили гофрированную трубку.

Рис. 8. Виниловая трубка, плотно стянутая застежкой-молнией на жесткой всасывающей трубе сифонного насоса для предотвращения утечек воздуха

Поиск и устранение неисправностей

Иногда эффект сифона может исчезнуть после того, как вы его запустили, и вам потребуется больше ручного прокачивания, чтобы снова запустить его. Если это произойдет, вероятно, есть одна или две причины и решения:

1. Имеется утечка воздуха в месте соединения виниловой трубки с жесткой впускной трубой, что усугубляется сопротивлением от обрезанных краев жесткой трубы. Устранение: Чтобы уменьшить сопротивление, обработайте напильником или наждачной бумагой внутренние концы обеих секций жесткой трубы, где они соединяются с виниловой трубкой с тонкостенным конусом. Чтобы закрыть утечку воздуха, завяжите виниловую трубку поверх жесткой трубы (рис. 8). Также может помочь зачеканка шва.
2. В воде образуется вихрь, пропускающий воздух во впускную трубу. Способ устранения: срежьте угол на всасывающем конце трубы, чтобы получить более плоский и плотный контакт с дренажным экраном. Затем попробуйте различные микрорегулировки размещения впускной трубы внутри дренажного экрана, когда вы откачиваете воду. Держите трубу там, где менее вероятно возникновение вихря.

Подробнее

Сбор сточных вод

Типы

, все этапы сборки, наконечники

Без сифона не обходится ни одна ванная комната. Это устройство позволяет сливать использованную воду, а также блокирует неприятные запахи из канализации. Чтобы собрать сифон для раковины в ванную своими руками, вам понадобится только отвертка и немного сноровки.

Типы сифонов

Сифон представляет собой изогнутую трубку, соединяющую раковину с канализационной системой. Благодаря гидрозатвору в помещение не проникают неприятные запахи. Сифон частично защищает трубы от засорения.

Основными деталями сифона являются: сама трубка, защитная решетка, комплект резиновых прокладок, накидные гайки, винты и конические манжеты.

Сантехнические сифоны бывают нескольких типов. По устройству различают три группы:

1. Трубчатые: основание — труба изогнутая, прямая или гофрированная.
2. Бутылка — компактная и удобная, гидрозатвор обеспечивается расширенной нижней частью патрубка в виде бутылки.
3. Лестница — самый маленький сифон, подходящий для небольших ванных комнат. Работает по принципу сухого клапана, а не гидрозатвора.

Выберите наиболее удобный сифон для ванной. Переливные конструкции нужны для защиты квартиры от наводнений: когда уровень воды достигнет критического предела, переливное отверстие и дополнительная труба сделают свое дело.

Пробка сливного отверстия также важна. Первые модели сифонов включали в себя резиновую заглушку на цепи; сегодня можно встретить полуавтоматические и автоматические конструкции слива. Они активируются нажатием кнопки или поворотом винта.

Самый популярный материал для системы – пластик, чугунные модели отошли на второй план из-за сложности выбора сантехники. Самые эстетичные, но дорогие сифоны изготавливаются из сплавов на основе меди.

В выборе элементов современной сантехники легко запутаться. Лучшие варианты по соотношению цена-качество – производители Ани Пласт (сифоны пластиковые отечественные, модели е155 и е255 стоят в районе 500 рублей), из элитных моделей стоит выделить Viega (солидная немецкая фирма) и Geberit (дорогая, но эталонная сантехника).

Совет от Purity.techexpertolux.com/ru/
При покупке сифона подумайте, куда вы будете подключать стиральную или посудомоечную машину. Гораздо удобнее сделать это с дополнительным входом в сифон, а не напрямую в канализацию. Также двойные конструкции удобно монтировать в комнатах, где ванна и раковина находятся рядом.

Сборка конструкции

Все начинается с покупки подходящей модели. Лучше проконсультироваться со специалистами магазина, в котором вы приобретаете сантехнику. Важное правило: труба, соединяющая слив и канализацию, должна быть максимально короткой и прямой. Участок, который присоединяется к сливу, располагается выше места присоединения к трубам канализационной системы.

Добросовестный производитель всегда прикладывает к изделию инструкцию по сборке с перечнем и изображением всех комплектующих. Обязательно изучите это приложение, так как сантехническая часть может иметь особенности.

Совет
Схематические инструкции не всегда отвечают на вопросы новичков. Если вы впервые собираете сифон, то учтите все приведенные ниже рекомендации.

Как собрать сифон, инструкция пошагово на примере конструкции бутылки:

1. Проверить все комплектующие на наличие недостающих или лишних деталей. Это позволит вам не запутаться в процессе сборки.
2. При наличии старого сифона демонтируйте его и очистите узлы слива и перелива от накипи и грязи.
3. Закрепите резиновое уплотнение на соединительном блоке. Закрутите нижнюю крышку до упора – должна получиться бутылочная конструкция.
4. Наденьте на патрубок гайку, широкой стороной зафиксируйте конусообразную прокладку. Вставьте его в верхний патрубок сифона, зафиксируйте резинку гайкой.
5. Таким же образом прикрутите верхнюю часть к форсунке.
6. Далее прикручиваем удлинитель или гофрированную трубку, а также переливную трубу. Не забудьте про резиновые вставки.
7. Соедините узлы слива и перелива с помощью резиновых прокладок, сеток и гаек.
8. Готово! Проверьте сифон в действии. Утечек быть не должно. Используйте лист бумаги для теста. Если подтекает сифон, то дело, скорее всего, в сальниках – они изношены или недостаточно плотно сели.

Уход за сифоном включает в себя периодическую чистку сливной решетки, а также использование химических средств против засоров.
