Размеры дымогенератора для холодного копчения своими руками. Дымогенератор для холодного копчения своими руками: чертежи, инструкции и советы. Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Изготовление дымогенератора холодного копчения своими руками — процесс несложный (фото и видео). Его устройство интуитивно понятно и человеку, который знаком с работой по металлу и владеет самыми распространенными инструментами сделать его можно за несколько часов не очень напряженной работы. Материалы используются не дефицитные — все можно купить в хозяйственном магазине.

Компрессор тоже самодельный. Для покупки его составных частей придется посетить магазин компьютерной техники. Дело в том, что в качестве вентилятора используется система охлаждения компьютера. Ее преимущество перед готовыми компрессорами для аквариума, которые рекомендуют много самодеятельных конструкторов, состоит в том, что устройство более экономно расходует электроэнергию, проще регулируется и сделать его своими руками дешевле, тем более, размеры вентилятора можно выбрать.

Дыма в коптильне требуется много, причем холодного, температура его должна составлять не более 30 – 320С. Самодельный генератор эжекторного типа отлично справляется с задачей копчения. Работает он по принципу самовсасывания — поток чистого воздуха с большой скоростью движется трубой горизонтального дымохода, соединенной боковым отводом с камерой сгорания.

В трубе создается разрежение, и дым из камеры втягивается в эжектор и подается в шкаф коптильни. Устройство принципиально единое для всех дымогенераторов подобного рода. Отличаются конструкции только материалами, из которых сделаны своими руками и размерами.

Основой нашего генератора холодного дыма служит отрезок трубы диаметром 100 мм из оцинкованной стали. Длина (высота) корпуса составляет около 0,5 м. Этого вполне достаточно для обслуживания холодного шкафа коптильни объемом около 100 литров. Это видно на видео. Внутрь генератора засыпается до 3 литров опилок, обеспечивающих выработку дыма для копчения на протяжении 5 – 6 часов.

Читайте также:

Устройство коптильни для гаража – практические советы

Эжектор сделать своими руками можно из алюминиевой трубки диаметром 25 мм, соединенной резьбовым тройником с корпусом. В задней части установлен латунный штуцер под разъем воздуховода, передняя вставляется непосредственно в коптильный шкаф. Со стороны входа из камеры сгорания штуцер дымохода защищен металлической сеткой, предохраняющей от попадания внутрь сопла опилок и пепла.


Верхняя часть корпуса закрывается герметичной крышкой, нижняя — заслонкой, которая фиксируется в закрытом положении для предохранения от случайного открывания. После окончания копчения заслонка сдвигается и пепел, и неиспользованные опилки высыпаются. Это гораздо удобнее сделать, чем использовать днище на болтах или винтовом соединении.

В боковой части корпуса, на стенке, противоположной отводу эжектора, требуется сделать отверстие диаметром 0,6 мм для розжига топлива и поступления потока воздуха, поддерживающего горение.

Компрессор сделан из компьютерного вентилятора, вмонтированного в обычную распаечную электрическую коробку и подключенную к регулятору тока, позволяющему изменять обороты.


Это очень важно сделать — вентилятор довольно производительный и на полной мощности выдувает избыточное количество дыма. На видео показано, сколько дыма может он выработать.

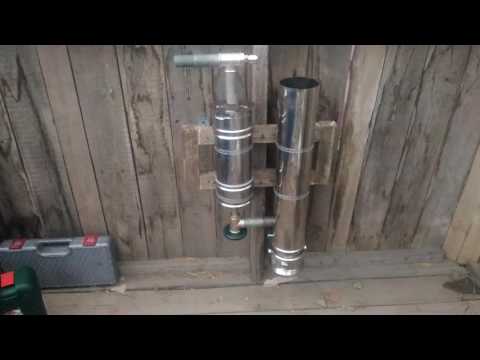

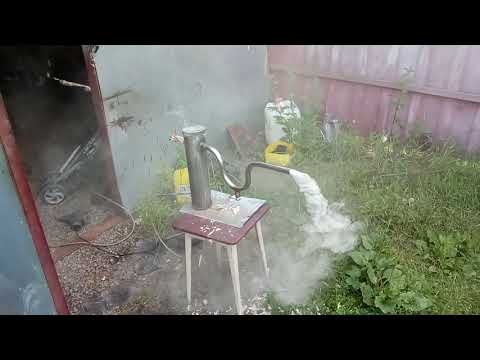

Дымогенератор из огнетушителя

Еще одной занимательной конструкцией, сделанной своими руками из подручных средств, является генератор дыма для холодного копчения из отработанного огнетушителя. Корпус его разрезается в верхней части на расстоянии 5 см от горловины и используется в виде крышки, даже нет необходимости демонтировать пусковой рычаг.


Ниже среза (на 6 см) просверливается сквозное отверстие (в двух стенках) диаметром 2,5 мм. С обеих сторон в отверстия ввариваются (или ввинчиваются, как удобнее и доступнее) две трубки длиной по 8 см. Они служат дымоходом и штуцером подачи воздуха, соответсвенно.

Как можно понять из видео, устройство получается с верхним расположением эжектора, причем конструкция его несколько отличается от привычных нам дымогенераторов. Воздушная трубка расположена не перпендикулярно дымовой, а соосно (фото). Она несколько меньшего диаметра и просто вставляется в дымоход на 4-5 см, проходя по диаметру корпуса насквозь. Эффективность всасывания от этого не изменяется. Лучше понять этот процесс можно из видео.

Читайте также:

Коптильня своими руками из ведра — незаменимая вещь в походе

Отверстия для подсоса воздуха расположены внизу. Для облегчения прохождения воздушного потока, вертикально внутри подвешена пружина (любого размера) которая не позволяет опилкам слишком уплотниться и препятствовать движению дыма. Простое и надежное устройство, сделанное своими руками.

Такой генератор для коптильни из стандартного огнетушителя работает вполне исправно на протяжении 6 – 7 часов.

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

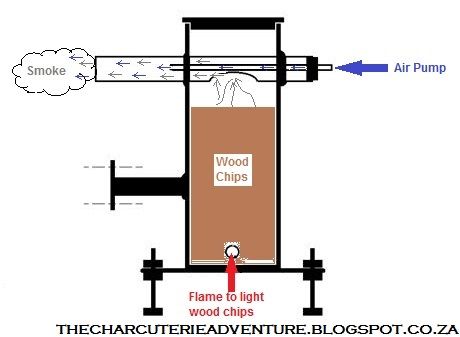

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина.

Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

  • Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
  • Полудюймовый сгон;
  • Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
  • Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

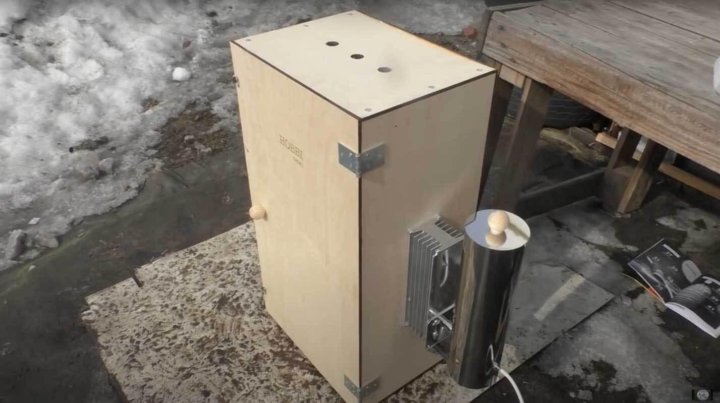

Петр Викторович Демин прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Основных способов копчения известно два — . Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с .

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

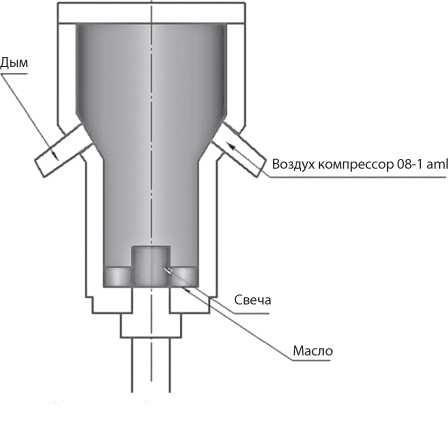

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

  • Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
  • Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
  • Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
  • Компрессор, который будет подавать воздух в эжектор.
  • Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

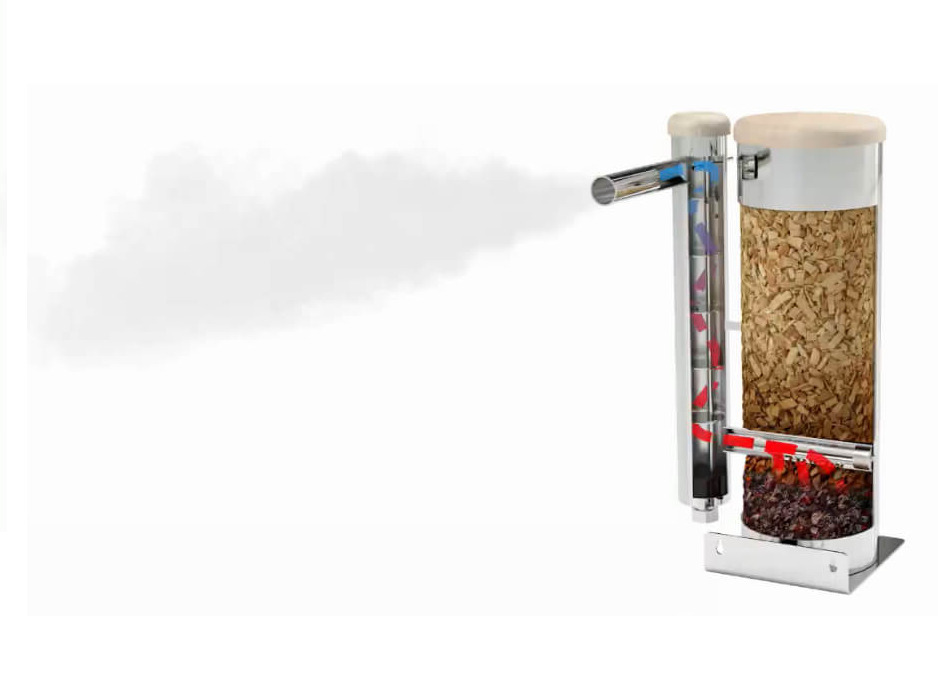

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

  1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
  2. Опилки выделяют коптильный дым.
  3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

  1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
  2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
  3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Копчение мясных и рыбных продуктов, как способ придать им неповторимый вкус и аромат, а также провести консервацию для увеличения срока хранения, известно уже очень давно. Копченая рыба – дорогостоящий, и в тоже время очень полезный деликатес. Копченая курочка или сало богатые источники белка для организма. Многие сограждане, покупая эти деликатесные продукты в магазине, задумываются, а можно ли приготовить ароматную копченую рыбку или курочку своими силами.

С распространением интернета, информация о методах копчения, приспособлениях для этого и способах эти приспособления сделать из подручных материалов своими руками стала общедоступна. Немаловажную роль в распространении домашнего копчения сыграла и мода. Тренд употребления экологически чистых продуктов толкает людей на изобретения. Как бы сказал Ленин «творческая энергия масс» рождает все новые схемы домашних коптилен.

Собственно, в определении содержится смысл.

Холодное копчение – это процесс обработки продуктов дымом, температура которого не превышает 25 градусов Цельсия. Такой вид копчения занимает от 3 часов до нескольких дней, в зависимости от массы и вида продукта, температуры дыма.

Горячее копчение это аналогичная процедура, с той лишь разницей, что обработка сопровождается еще и термическим воздействием. Температура дыма при таком приготовлении составляет от 45 до 120 градусов Цельсия. Время, которое затрачивается на копчение горячим методом в разы меньше, 2-4 часа достаточно, но продукты холодного копчения хватятся дольше.

И тот и другой способы закоптить мясо, рыбу или курицу возможно форсировать с помощью электростатического поля высокого напряжения и ионизации дыма.

Закоптить рыбу или сало горячим способом на даче, в походных условиях или даже в городской квартире по силам каждому, однако с холодным копчением все куда сложнее. Здесь не обойтись без стационарной коптильни и строгого соблюдения технологии. А уж сколько различных тонкостей нужно учесть, чтобы получить в итоге «правильный» окорок или рыбный деликатес! Многие пользователи Forumhouse с успехом освоили копчение дымогенератором и с удовольствием делятся приобретенным опытом и удачными рецептами.

Как сделать дымогенератор

В продаже сейчас полно дымогенераторов и полностью укомплектованных коптилен на любой вкус. Но хороший покупной агрегат – достаточно дорогое удовольствие, проще сделать его своими руками из подручных материалов. Главное – знать, как правильно. Проверенный рабочий вариант предлагает пользователь Vital .

– Дымогенератор сделан в виде длинной трубы по ряду причин. Основная – медленный прогар опилок. Можно один заряд растянуть на весь процесс копчения, просто через какое-то время немного переставлять лампу или горелку по длине трубы. На трубе пятно нагрева будет оптимальным. С кастрюлей/печкой этого не получить, и дым будет идти зарядами (как прогрелось – пошел сильный, потом постепенный спад). Придется следить за опилками и менять их довольно часто (процесс ХК затяжной). Потом, с костром (или буржуйкой) не очень удобно следить за температурой, постоянно нужно контролировать процессы горения .

Как бы хороши не были рецепты копчения мяса, дымогенератор, «сколхоженный» из рухляди, может все испортить.

Бочка железная (а не какой-нибудь ящик, обитый утеплителем), тоже играет немаловажную роль в охлаждении дыма. Стыки желательно сделать на резьбе – конструкция должна разбираться, задняя крышка особенно, через нее заряжать дымогенератор. Остается сделать пару-тройку дырочек в бочке, купить термодатчик. И все готово к эксплуатации. Этот вариант коптилки – зимний, для холода. При более высоких температурах нужно еще дополнительный охладитель дыма делать (либо на трубе, либо в самой камере, т.е. бочке).

А вот вариант от пользователя Captain777 . Проверено – холодное копчение дымогенератором работает отлично.

Captain777:

– Генератор подсоединяется к любому шкафу или бочке трубой, гофрой и т. п. Не надо сооружать метровые дымоходы для охлаждения, на выходе дым чуть теплый. Прямоугольная металлическая емкость, куда засыпаются стружки-опилки, внизу отверстие с пробкой для розжига и второе – для подачи воздуха от компрессора (можно использовать от аквариума или, как у меня на фото, – от старого холодильника). «Заряда» хватает на несколько часов.

Свою простую, но эффективную конструкцию дымогенератора предлагает Semur . Агрегат, по его словам, собран буквально на коленке – дешево и сердито.

– Генератор работает от рубленой щепы: в вертикальную трубу засыпал щепу, снизу поджег, шланг от компрессора аквариумного – т.е. воздух вытягивает дым через горизонтальную трубу, создает заодно тягу, стружка тлеет, дым валит холодный. 4-5 часов работает. Мало – удлинил трубу, и время удлинилось, 8-10 часов будет дымить. Цена вопроса – пять электродов, фитинг сантехнический + сгон+ труба, лучше сотка диаметром (щепа не будет застревать).

Копчение дымогенератором: рецепты

Холодное копчение – дело серьезное и трудоемкое, и чтобы научиться готовить вкусные продукты и свести к минимуму вред для здоровья от их употребления, форумчане советуют тщательно изучить все этапы процесса. Не лишним будет ознакомиться и с санитарными требованиями, предъявляемыми к коптильным печам и технологии холодного копчения. Упрощать здесь ничего нельзя, важно строго соблюдать температурный и временной режим. Ну и знать «правильные» рецепты. Вот как коптит птицу и мясо форумчанин DeRenardNez.

DeRenardNez:

– Утка холодного копчения. На килограмм мяса – столовая ложка соли, столовая ложка лимонного сока, ½ чайной ложки красного перца. Тщательно промытую и выпотрошенную птицу положить под гнет на 48 часов в прохладном месте (2-4°С), предварительно натерев ее соком лимона и солью. Чтобы мясо получилось мягче, рекомендую перед посолом утку отбить. Надавить сверху, чтобы косточки поломать и придать плоскости – так она лучше просолится. После, перед копчением снаружи и внутри густо обвалять в перце. Птица должна быть густо обвалена как снаружи, так и изнутри. Коптить птицу в течение 48 часов. Можно дольше – надо наблюдать, чтобы понять, сколько. При копчении рекомендую использовать опилки дуба, клена или вишни.

Свиная вырезка и грудинка. На 5 кг мяса: стакан соли, столовая ложка сахара, ½ стакана лимонного сока, чайная ложка душистого перца, 4-5 рубленых зубчиков чеснока. Мясо натирается смесью соли, сахара и специй, выдерживается в прохладном месте под гнетом 72 часа. Обмывается холодной водой, высушивается и натирается лимонным соком. Время копчения составляет от 24 до 48 часов (в зависимости от толщины кусочков). Копченый мясной окорок подвешивается в сухом прохладном месте (1-4°С) на несколько дней (сколько вытерпите) – он должен подсохнуть.

Пользователь Роман261076 освоил холодное копчение рыбы, а набравшись опыта, добавил в ассортимент сало и мясо. Вот его рецепты для дымогенераторов холодного копчения.

Роман261076 :

– Толстолобика чистим, вынимаем жабры, хорошо промываем и удаляем черную внутреннюю пленку. Солим сухим посолом (количество соли на 10 кг рыбы — 1,5 кг) и – под гнет, на 3-4 суток. Вынимаем и пробуем на соль. Если рыбка слишком соленая – отмачиваем и промываем. Отмачиваем из расчета час на сутки посола. Потом проветриваем 3-5 часов – и на копчение. Время холодного копчения рыбы с дымогенератором на на ольховых, дубовых и грушевых дровах и опилках – обычно сутки при температуре 30 градусов. Пробовали также коптить окуня, сома, некрупного карпа, щуку.


Сколько коптить рыбу холодного копчения дымогенератором, зависит от подготовки. Подготовка продуктов – важный этап. По мнению многих форумчан, рыбу для холодного копчения лучше предварительно хорошо просолить и провялить – тогда коптиться она будет не пару-тройку суток, а всего около 12 часов, а это уже не так долго.

Дымогенератор для холодного копчения – как выбрать и настроить работу прибора

Любители копченостей могут приобрести дымогенератор для холодного копчения, который поддерживает процесс приготовления, за счет передачи дыма. Люди обрабатывают пищу дымом не одну сотню лет, уничтожая вредные микроорганизмы, предотвращая разложение органики и увеличивая срок годности продуктов. Рыба, мясо и грибы приобретают знакомый всем особенный приятный вкус и аромат.

Устройство дымогенератора для холодного копчения

Конструкция дымогенератора несложная. Основной источник дыма – стружка, щепа или опилки, которые медленно тлеют внутри генератора. Не стоит использовать опилки деревьев хвойных пород. Как правило, берется стружка из лиственных пород или фруктовые щепки. Простая конструкция дымогенератора для холодного копчения состоит из нескольких компонентов:

  1. Емкости, на дне которой выложен слой опилок или щепок.
  2. Съемной крышки, через которою периодически напускают дым.
  3. Отверстие для поджигания, располагающееся в нижней части.
  4. Шланга для подачи воздуха, который крепится сверху корпуса дымогенератора. С обратной стороны вставляется патрубок выхода. Из него дым попадает в рабочую камеру.
  5. Нагнетателя воздуха.

Размеры дымогенератора для холодного копчения

Считается, что размер шкафа для копчения не имеет ограничений. Однако, если маленький дымогенератор подключить к емкости рассчитанной на несколько тонн, это не даст желаемого эффекта. Нужно разумно соотнести мощность источника дыма с объемами шкафа, чтобы тот оптимально наполнился дымом. Коптильня холодного копчения с дымогенератором требует некоторой настройки перед запуском в работу.

В случае с заводскими моделями все просто: они имеют паспорт, в котором указан оптимальный объем. С самодельным генератором требуется экспериментировать. Трудно дать конкретные цифры соотношения объемов дымогенератора и шкафа, ведь производительность устройств разная. В большинстве случаев используют коптильный шкаф объемом 0,3 м2, хотя каждый подбирает его соотносясь с потребностями.

Дымогенератор для холодного копчения – принцип работы

Назначение генератора дыма для копчения – производство дыма и его подача в шкаф для копчения продуктов. Вследствие взаимодействия с полуфабрикатами, подвешенными в камере, происходят химические реакции, которые превращают маринованное мясо или рыбу в пригодный для приема в пищу продукт. Основной принцип работы основывается на запуске дыма в камеру через дымоход.

Виды дымогенераторов для холодного копчения

Для приготовления тех или иных продуктов, требуется использование разных технологий обработки дымом, так что в пищевой промышленности применяются разные виды дымогенераторов. Домашние модели при этом мало отличаются по способу производства дыма от стационарных промышленных, устанавливаемых в коптильных цехах. Различают 4 типа дымогенераторов:

  1. Электрические. Широко используются в промышленности, в силу своей практичности. Разогревают температуру в камере до 300℃ и автоматически отключаются. Щепки начинают тлеть и выдают дым температурой около 50℃. После охлаждения камеры, двигатель снова включается и температура восстанавливается. Так происходит непрерывный процесс копчения.
  2. Тлеющие. Принцип действия прост: после загрузки щепы шнековым механизмом в бункер она подается на электрическую спираль, которая выполняет роль нагревателя. Достигая температуры около 250°C, щепа тлеет и выделяет качественный дым, оптимальной температурой в 50°C.
  3. Эжекторные. Эжектор – трубка необходимая для создания тяги в дымогенераторе. Этот прибор различается по месту размещения. Эжекторы бывают нижние и верхние.
  4. Фрикционные. Основой являются электродвигатели, которые вращают цилиндр с прижатым сверху деревянным бруском. Работает сила трения, в результате этого процесса дерево разогревается и начинает выделять дым, который сначала попадает в дымоходный канал, а затем в камеру копчения.

Выбор дымогенератора диктуется технологией приготовления, конструкцией коптильни и требуемой производительности. В производстве популярен пассивный дымогенератор для холодного копчения. Он бывает двух разновидностей: лабиринтный и спиральный. Бытовой прибор способен на одновременное копчение около 15 кг продуктов. Спиральный дымогенератор для холодного копчения в большинстве случаев – портативные установки, которые удобно складываются в ящик для хранения до следующего копчения.

Какой выбрать дымогенератор для холодного копчения?

Выбирайте дымогенератор по этим критериям:

  1. Качество материала. Самый лучший дымогенератор для холодного копчения производится из нержавеющей стали толщиной больше 1,5 мм и прослужит долго.
  2. Удобная конструкция. Крышка дымогенератора должна сниматься без проблем. Деревянная не обожжет пальцы в то время когда нужно будет прочистить дымогенератор или подсыпать щепу.
  3. Дно легко снимается. Не требуется больших усилий, чтобы отсоединить его, ведь периодически это нужно делать для прочистки устройства.
  4. Все детали в наличии. Это необходимо, чтобы не искать отдельные аксессуары дымогенератора. Стандартно в комплект входят: компрессор, термоустойчивая трубка, трафарет, зажигалка, щепа, крепежные болты. Коптильную емкость лучше делать самому, ведь дымогенератор может задымлять пространство вплоть до 15 м3.

Как настроить дымогенератор для холодного копчения?

Важнейший момент в процессе копчения – регулировка силы подачи воздуха, позволяющая менять режим приготовления продуктов. Для больших коптилен мастера приспосабливают детали от холодильника и автомобильные компрессоры. Правильный дымогенератор для холодного копчения предполагает возможность регулировки воздушного потока, поступающего в камеру. Настройка интенсивности подачи воздуха в эжекторном дымогенераторе осуществляется следующим образом:

  1. Просверливается отверстие в стенке корпуса, снаружи наваривается труба для выпуска воздуха.
  2. С противоположной стороны корпуса высверливается еще одно отверстие для трубки меньшего диаметра. Она проходит сквозь весь корпус и выходит с другой стороны через выпускную трубу с небольшим зазором. Ее можно закрепить с помощью гайки, чтобы внутри корпуса регулировать длину.
  3. Когда подается воздух компрессором через тонкую трубку, дым в камере будет захватываться и выводиться наружу сквозь выпускную трубу. Сила отдачи дыма настраивается с помощью регулировки длины тонкой трубки.

Как улучшить тягу дымогенератор холодного копчения?

Реализовать это можно за счет простой схемы, когда чистый воздух извне внутри камеры смешивается с дымом и создается мощный поток. Подавайте воздух обычным бытовым вентилятором или компрессором через тонкую металлическую трубку или кусок трубопровода. Этот элемент выступает в качестве нагнетателя воздуха и фиксируется внутри газоотводной трубы дымогенератора. Такой нехитрый способ поможет улучшить силу тяги и реализовать даже холодное копчение с дымогенератором зимой.

Почему гаснет дымогенератор для холодного копчения?

Все опытные пользователи как один заявляют, что дымогенератор тухнет от того, что не хватает циркуляции воздуха в камере. Знающие люди выяснили, как разжечь дымогенератор для холодного копчения, так чтобы он не гас. Дело в том, что в трубках оседает мусор от сгоревших опилок и забивает отверстия. Нужно хорошо прочистить все, и устройство снова заработает, и не будет гаснуть. Кроме этого, стоит подавать воздух и осуществлять выход дыма сверху камеры.

Лучший дымогенератор для холодного копчения – рейтинг

Для новичка будет непросто выбрать качественный агрегат, особенно если он в жизни никогда не коптил. Критерии выбора достойной модели представлены выше, а сейчас рейтинг дымогенераторов для холодного копчения за 2018 год. Три лучших бытовых модели:

  1. УЗБИ Дым Дымыч 01М. Лучший бюджетный аппарат для небольшого семейства. Вместительность – 32 л. Кроме этого, в конструкции предусмотрена установка двух решеток для укладки мелких продуктов или одновременного размещения двух крупных туш.
  2. УЗБИ Дым Дымыч 02Б 50Л. Более вместительная модель для нужд семьи из пяти человек и более. С ней можно заготавливать внушительное количество продуктов за один раз.
  3. Hanhi Zmei. Электрический тип дымогенератора. В использовании он максимально прост. Есть ручки, с помощью которых можно регулировать мощность для конкретного вида полуфабриката.



Дымогенераторы холодного копчения в Самаре: 465-товаров: бесплатная доставка, скидка-57% [перейти]

Дом и садМангалы, грили и барбекюМангалы, грили и барбекюДымогенераторы холодного копчения

regmarkets.ru/listpreview/idata2/50/97/50971a5e3ee52baefe26a11ffd437625.jpg»>

6 174

7600

Дымогенератор холодного копчения 5л., до 12ч. работа, 3мм — металл. Тип: Дымогенератор для

В МАГАЗИНЕще цены и похожие товары

4 990

9000

Дымогенератор для коптильни SmokerCraft объем 2.5 л на 6 часов работы Тип: Дымогенератор для

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4901324/img_id5658076777343489137.jpeg/300×300″>

7 125

15000

Дымогенератор холодного копчения Добрый Жар 365 мм , для Тип: Коптильня, Размер: Длина 25. 000

В МАГАЗИНЕще цены и похожие товары

4 990

9000

Дымогенератор для коптильни SmokerCraft объем 2.5 л на 6 часов работы Тип: Дымогенератор для

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

6 700

7600

Дымогенератор холодного копчения 5л., до 12ч. работа, 3мм — металл. Тип: Дымогенератор для

В МАГАЗИНЕще цены и похожие товары

11 900

Дымогенератор Merkel Premium, 5 л

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5253277/img_id3932540952921092937.png/300×300″>

9 019

9690

Дымогенератор Hanhi 2 (Ханхи) холодного копчения для коптильни Тип: Дымогенератор для коптильни,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5219030/img_id1081011653709468839.jpeg/300×300″>

7 125

15000

Дымогенератор холодного копчения Добрый Жар 365 мм , для Тип: Коптильня, Размер: Длина 25. 000

В МАГАЗИНЕще цены и похожие товары

Дымогенератор холодного копчения Ворон 10 литров

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5279470/img_id7785533643775560815.jpeg/300×300″>

7 415

9370

Дымогенератор Merkel Standart / Для холодного копчения Дымо генератор Коптилка Коптильня Меркель Стандарт

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

1 390

1590

Компрессор для дымогенератора холодного копчения Тип: Дымогенератор для коптильни, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5307434/img_id3569447820592116842.jpeg/300×300″>

11 400

Дымогенератор Hanhi 2

В МАГАЗИНЕще цены и похожие товары

1 390

1590

Компрессор для дымогенератора холодного копчения Тип: Дымогенератор для коптильни, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

net/get-mpic/5312993/img_id8833827588185225846.jpeg/300×300″>

6 990

14500

Дымогенератор для коптильня SmokerCraft объем 5 л на 12 часов работы Тип: Дымогенератор для

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

8 990

10450

Дымогенератор Меркель Оптима для холодного копчения, + компрессор, охладитель, объём бункера щепы 2,5 л, нержавеющая сталь

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4785755/img_id4300858911554206354.jpeg/300×300″>

7 415

9370

Дымогенератор Merkel Standart / Для холодного копчения Дымо генератор Коптилка Коптильня Меркель Стандарт

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/af/7e/af7ee8b4a5aae34513f6e4848ac951e0.jpg»>

10 490

14990

Дымогенератор Hobbi Smoke 2.0 Стиль c охладителем Тип: Коптильня, Размер: Длина 20.000 Ширина

В МАГАЗИНЕще цены и похожие товары

5 031

8990

Дымогенератор для холодного/горячего копчения Платон (Platon) 1, 3 Тип: Коптильня, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4835126/img_id463127261826899991.jpeg/300×300″>

7 037

12190

Дымогенератор Hanhi 2 (Ханхи) холодного копчения для коптильни / Ханхи (Hanhi 2) Тип: Дымогенератор

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/7016910/img_id3513681984436044432.jpeg/300×300″>

16 425

23054

Дымогенератор для холодного копчения Вкус Качества Premium Тип: Коптильня, Размер: Длина 40. 000

В МАГАЗИНЕще цены и похожие товары

8 990

9619

Дымогенератор 2,5 (Merkel new optima) Тип: Коптильня, Размер: Длина 38. 000 Ширина 33.000 Высота

В МАГАЗИНЕще цены и похожие товары

Дымогенератор Меркель Стандарт (Merkel NEW Standart) для холодного копчения, + компрессор, + охладитель, объём бункера для щепы 1,3 л тип: дымогенератор, конструкция: встраиваемая, материал корпуса: сталь

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/b1/e4/b1e4e1e527723601e57774b326a46f8b.jpg»>

7 100

9900

Дымогенератор для копчения Hobbi Smoke 2.0 Тип: Дымогенератор для коптильни, Размер: Длина 27.000

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

2 538

2538

Дымогенератор для холодного копчения Дым Дымыч модель 01 из нержавеющей стали Тип: Дымогенератор

В МАГАЗИНЕще цены и похожие товары

3 690

4920

Дымогенератор Дым Дымыч 02 / Генератор дыма Для холодного копчения коптильни Тип: Коптильня,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5221857/img_id1901001547631878122.jpeg/300×300″>

9 019

9690

Дымогенератор Hanhi 2 (Ханхи) холодного копчения для коптильни Тип: Дымогенератор для коптильни,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/6303765/img_id2319295820869654260.jpeg/300×300″>

1 290

1290

Дымогенератор для копчения Kitfort КТ-2033 Smoking Gun Тип: Коптильня, Размер: Длина 16. 700 Ширина

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/c3/9b/c39b420fd341f6cdcf0ed4f1d95e1b0f.jpg»>

3 280

4380

Дымогенератор Дым Дымыч 01 / Генератор дыма Для холодного копчения коптильни Тип: Коптильня,

В МАГАЗИНЕще цены и похожие товары

11 990

Дымогенератор Меркель Премиум (Merkel NEW Premium) для холодного копчения, + компрессор, + охладитель, объём бункера для щепы 5 л, нержавеющая сталь тип: дымогенератор, особенности: крыша, конструкция: встраиваемая

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/af/7e/af7ee8b4a5aae34513f6e4848ac951e0.jpg»>

10 490

14990

Дымогенератор Hobbi Smoke 2.0 Стиль c охладителем Тип: Коптильня, Размер: Длина 20.000 Ширина

В МАГАЗИНЕще цены и похожие товары

png/300×300″>

2 925

4000

Дымогенератор для холодного копчения Дым Дымыч 02 из нержавеющей стали Тип: Дымогенератор для

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/6038574/picfa0e4ce5a33ba50aaae10a30cc228dfa/300×300″>

7 400

7790

Дымогенератор «Merkel Standard» 1,3 л Тип: Дымогенератор для коптильни, Размер: Длина 50.000 Ширина

В МАГАЗИНЕще цены и похожие товары

net/get-mpic/4725270/img_id2700503263975564483.jpeg/300×300″>

10 990

13500

Дымогенератор HELICON Ворон 20 л Тип: Коптильня, Размер: Длина 65.000 Ширина 30.000 Высота 30.000,

В МАГАЗИНЕще цены и похожие товары

jpg»>

12 365

14700

Дымогенератор Merkel Premium / Для холодного копчения Дымо генератор Коптилка Коптильня Меркель Премиум

В МАГАЗИНЕще цены и похожие товары

3 690

4920

Дымогенератор Дым Дымыч 02 / Генератор дыма Для холодного копчения коптильни Тип: Коптильня,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5323398/img_id4050747043943431653.jpeg/300×300″>

1 290

1990

Дымогенератор для копчения Kitfort КТ-2033 Smoking Gun Тип: Коптильня, Размер: Длина 16.700 Ширина

В МАГАЗИНЕще цены и похожие товары

png/300×300″>

8 990

10450

Дымогенератор Меркель Оптима для холодного копчения, + компрессор, охладитель, объём бункера щепы 2,5 л, нержавеющая сталь

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

7 490

8690

Дымогенератор Меркель Стандарт для холодного копчения, + компрессор, охладитель, объём бункера щепы 1,3 л, нержавеющая сталь

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5283489/img_id8148946847507095848.jpeg/300×300″>

7 769

17800

Дымогенератор холодного копчения Добрый Жар 648 мм, для Тип: Коптильня, Жаровня для пикника,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/26/f9/26f93543a1433f2bf537d6c5dbb0284f.jpg»>

17 290

23054

Дымогенератор для холодного копчения Вкус Качества Premium Тип: Коптильня, Размер: Длина 40.000

В МАГАЗИНЕще цены и похожие товары

png/300×300″>

11 990

13290

Дымогенератор Меркель (Merkel) / Премиум 5 л Тип: Дымогенератор для коптильни, Размер: Длина 50.000

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5222586/img_id3367861696008806144.jpeg/300×300″>

12 365

14700

Дымогенератор Merkel Premium / Для холодного копчения Дымо генератор Коптилка Коптильня Меркель Премиум

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

21 200

24000

Комплект для холодного копчения №3 Профи Тип: Коптильня, Размер: Длина 80.000 Ширина 40.000 Высота

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5219097/img_id8316960735268079104.png/300×300″>

11 990

12990

Дымогенератор Меркель Премиум для холодного копчения, + компрессор, охладитель, объём бункера щепы 5 л

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

7 490

8690

Дымогенератор Меркель Стандарт для холодного копчения, + компрессор, охладитель, объём бункера щепы 1,3 л, нержавеющая сталь

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

7 565

17800

Дымогенератор холодного копчения Добрый Жар 648 мм, для Тип: Коптильня, Жаровня для пикника,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4818396/img_id6057869356964204518.png/300×300″>

8 490

9500

Дымогенератор HELICON Ворон 10 л Тип: Коптильня, Размер: Длина 65.000 Ширина 30.000 Высота 30.000,

В МАГАЗИНЕще цены и похожие товары

ru/listpreview/idata2/e5/71/e571647c917a2f230f5bbf4a475bac62.jpg»>

1 290

1990

Дымогенератор для копчения Kitfort КТ-2033 Smoking Gun Тип: Коптильня, Размер: Длина 16.700 Ширина

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

8 990

9619

Дымогенератор 2,5 (Merkel new optima) Тип: Коптильня, Размер: Длина 38.000 Ширина 33.000 Высота

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/7150287/img_id2750404568616760005.jpeg/300×300″>

5 195

5500

Коптильня холодного копчения Дым Дымыч 01М 32л., углеродистая сталь, дымогенератор Тип: Коптильня,

В МАГАЗИНЕще цены и похожие товары

net/get-marketpic/1705722/picd3804c80b385d1bd033eb50309d8f469/300×300″>

11 990

12990

Дымогенератор Меркель Премиум для холодного копчения, + компрессор, охладитель, объём бункера щепы 5 л

В МАГАЗИНЕще цены и похожие товары

7 100

9900

Дымогенератор для копчения Hobbi Smoke 2. 0 Тип: Дымогенератор для коптильни, Размер: Длина 27.000

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/74/bc/74bc7b2ff11ef4f5e099a5f035efbe63.jpg»>

2 925

2925

Дымогенератор для холодного копчения Дым Дымыч модель 02 из нержавеющей стали Тип: Дымогенератор

В МАГАЗИНЕще цены и похожие товары

jpg»>

21 200

24000

Комплект для холодного копчения №3 Профи Тип: Коптильня, Размер: Длина 80.000 Ширина 40.000 Высота

В МАГАЗИНЕще цены и похожие товары

2 страница из 6

устройство, схема, размеры в разрезе

Дымогенератор – что это такое

В каждой коптильне обязательно должен присутствовать отсек, в который можно поместить дрова или щепу. Дым от топлива будет воздействовать на продукты. Холодное копчение – это достаточно долгий процесс, во время которого обязательно нужно поддерживать определенную температуру. Именно поэтому и было изобретено такое устройство, как дымогенератор.
Дымогенератор – это специальное устройство, с помощью которого производится необходимое количество дыма, способное на протяжении долгого времени поддерживать процесс копчения и передавать при этом дым в коптильный шкаф.

Чертежи и схемы генераторов для самостоятельного изготовления можно без проблем отыскать в Интернете. На первый взгляд они могут показаться достаточно сложными, но если использовать подручные материалы и следовать советам специалистов, то аппарат можно легко изготовить самостоятельно. Основным преимуществом дымогенератора для холодного копчения есть то, что он работает в автоматическом режиме и за ним не нужно все время наблюдать.

Из чего состоит дымогенератор

Устройство дымогенератора очень простое. Основным источником дыма являются опилки, щепа или стружка, которые помещаются внутрь конструкции и медленно тлеют.
Дымогенератор состоит из следующих частей.

  1. Корпус. Емкость имеет цилиндрическую или квадратную форму. Самый лучший материал для ее изготовления – это нержавеющая сталь. Но иногда можно встретить устройства, изготовленные с других металлов или сплавов. В случае самостоятельного изготовления оборудования может использовать термос или обычная труба, огнетушитель, газовый баллон и прочее.
  2. Дымоход. Он прикрепляется к корпусу и именно сквозь него дымовая смесь от эжектора попадает в коптильню. Для того, чтобы элемент фиксировался надежно, его нужно приварить или же использовать резьбовое соединение.
  3. Эжектор. Элемент конструкции, который обеспечивает необходимую тягу.
  4. Компрессор. Позволяет регулировать подачу воздуха внутрь конструкции.

В случае самостоятельного изготовления дымогенератора, можно использовать компрессоры из обычных пластиковых бутылок или же кулер от компьютера.

Принцип работы дымогенератора

Если говорить о том, как работает дымогенератор, то все очень просто. Основным принципом работы устройства является пиролизное разложение древесины при минимальном поступлении кислорода. Если говорить более простым языком, то щепа или другое топливо нагревается внутри корпуса устройства и начинает тлеть практически без доступа воздуха.

Генераторы – это закрытые системы, которые могут отличаться друг от друга по конструкции. В заводских моделях, как правило, предусмотрены специальные переключатели, присутствует механизм дозирования опилок и контроллеры, которые отвечают за поддержание необходимой температуры.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.



Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Дымогенератор Ханхи оснащен десятилитровым баком для щепы, который изготавливается из нержавеющей стали. В него может поместиться 1,5 килограмма топлива, которого хватит на практически десять часов беспрерывного копчения.
Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В дымогенераторе Дачник можно коптить самые разные продукты. Модель работает в автоматическом режиме от электрической сети. Устройство изготавливается из нержавеющей стали.
В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

Генератор дыма Ханхи имеет смоло и влагоотделитель, который изготовлен в виде трубки, обвивающейся вокруг корпуса устройства.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

Дымка

Схема современного дымогенаратора Дымка практически не отличается от других распространенных моделей. Устройство состоит из следующих элементов.

  • Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
  • Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
  • Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
  • Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
  • Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
  • Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
  • Емкость для сбора конденсата и смол.
  • Термометр, с помощью которого можно контролировать температуру дыма на выходе.

Меркель стандарт

Дымогенератор Меркель стандарт имеет очень простую конструкцию.

  • Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
  • Крышка из дерева, с помощью которой закрывается емкость.
  • Плоское дно.
  • Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

Каждая модель дымогенератора Дым Дымыч имеет в комплекте следующие детали:

  • Корпус и крышку устройства;
  • Колосник;
  • Опорный стержень;
  • Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
  • Силиконовый шланг;
  • Воздушный компрессор;
  • Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Чертежи схемы самодельных дымогенераторов

Самостоятельно сделать дымогенератор совсем несложно.
Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Для того, чтобы стать обладателем эффективного дымогенератора, можно использовать огнетушитель. В нем нужно срезать верхнюю часть, которая потом будет переделана под крышку. Если не отрезать рычаг, то готовое устройство будет иметь ручку. На несколько сантиметров ниже проделанного среза нужно аккуратно просверлить два отверстия, чтобы воздух мог не только поступать внутрь готовой конструкции, но и выходить. Таким способом делается дымогенератор с верхним расположением эжектора.
Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

Чертеж дымогенератора, который используется для холодного копчения и изготавливается из баллона, чем-то напоминает печь «буржуйку». Для того, чтобы сделать конструкцию такого типа, обязательно нужно следовать подробной поэтапной инструкции.

  • Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
  • После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
  • Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
  • На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
  • Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Такой минигенератор требует небольших затрат. Для того, чтобы изготовить такое устройство, нужно совсем немного времени и минимальный набор инструментов. Изначально нужно подготовить три консервные банки, две из которых будут немного побольше. В одной из больших банок прорезается или же просверливается отверстие, диаметр которого составляет 10 мм. С его помощью внутрь дымогенератора будет подаваться воздух, который нужен для стабильного тления щепы.
Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами. Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху.

В верхней банке в днище нужно сделать еще одно отверстие, диаметр которого должен соответствовать резьбе на ½ дюйма.

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Для более быстрого охлаждения дымогенератора, можно воспользоваться не только дополнительной камерой, но еще и установить специальную вертикальную трубу, в которую встраивается винт Архимеда.
Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

  • Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
  • Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
  • Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
  • Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
  • Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
  • Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

Если нужно закоптить свежие продукты, например, во время похода, можно воспользоваться такой простой конструкцией, как походный минидымогенератор. Его без проблем можно изготовить самостоятельно. Используется железная бочка, небольшой котелок или любая другая емкость, которая есть под рукой.

  • На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
  • Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
  • Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.


Как сделать дымогенератор с нижним эжектором своими руками

Если не требуется изготовление копченостей в производственных объемах, то вполне реально сделать простой генератор дыма своими руками. Для корпуса можно использовать обычную металлическую трубу, в которую засыпаются щепа и опилки. Стружку нужно поджечь снизу. Дум будет подниматься вверх и попадать в коптильную камеру по специально приваренной трубе.

Для того, чтобы немного усилить тягу вверху корпуса, нужно подключить компрессор, производительность которого будет составлять примерно 1,5-2 литра в минуту. Вполне можно воспользоваться компрессором из старого холодильника или аквариумным устройством. Стоит отметить, что аквариумный компрессор несколько лучше, ведь позволяет регулировать интенсивность выхода дыма.

Какие материалы потребуются

Для корпуса нужно подготовить или круглую трубу, диаметр которой будет составлять 80-90 мм или профилированную трубу, диаметр которой будет превышать 80 мм. Чем шире будет труба, тем больше щепы в нее поместится. Соответственно, дымогенератор будет работать дольше без дополнительной засыпки опилок. В то же время, слишком большой генератор дыма не удобный в эксплуатации. Его будет трудно не только заправлять, но и чистить.

Длина трубы должна составлять минимум 60 см. Оптимальным вариантом считается длина один метр. Также понадобится кусок трубы ¾ дюйма размером от 30 сантиметров. После того, как конструкция будет готова, нужно подобрать трубку ¼ дюйма. Ее длина подбирается в зависимости от размеров дымогенератора.

Заранее готовится специальная металлическая сетка, ячейки которой не будут превышать 2-3 мм. Подойдет и пластина, в которой будет много небольших дырочек. Для того, чтобы сделать ножки конструкции, подойдут отрезки арматуры или прутка. Можно сделать устройство без ножек, но оно будет не таким устойчивым. Понадобится компрессор и штуцер, с помощью которого можно будет подключить трубки от компрессора.

Инструкция по сборке

Разберемся как сделать своими руками дымогенератор с нижним забором воздуха на основе из профильной трубы, сечение которой составляет 100х100 мм.

  • Отступите от нижнего края трубы 2 см и сделайте с помощью болгарки небольших пропилы с двух сторон, противоположенные друг другу.
  • Из сетки вырезается квадрат, немного больше, чем сечение используемой трубы. Он вставляется внутрь трубы и закрепляется в сделанных ранее пропилах.
  • С другой стороны нужно приварить кусок трубы ¾ дюйма.
  • Напротив этой трубы аккуратно приваривается штуцер, к которому нужно будет подключить компрессор. Важно расположить его так, чтобы центр совпал с центром приваренной ранее трубы.
  • После этого, тонкая трубка вставляется в штуцер. Она должна пройти сквозь корпус дымогенератора и войти в трубу, которая находится напротив штуцера, максимум на 1 см. С помощью этой трубки будет поступать воздух от компрессора, что позволит получить нужную тягу и стимулировать горение. Благодаря тому, что мощность компрессора можно регулировать, получится контролировать интенсивность выхода дыма.
  • Следующий этап – крышка. Из целого куска металла нужно вырезать квадрат, размеры которого будут чуть больше сечения трубы. В центральной части квадрата вырезается небольшое отверстие, в которое нужно установить ручку. Идеальным вариантом станет ручка из дерева. Такой крышкой пользоваться не очень удобно, ведь она будет все время слетать. Поэтому нужно обрисовать контур трубы, отступить от отметки несколько миллиметров и аккуратно приварить тонкую полосу металла. В таком случае крышка будет надежно фиксироваться и не слетать.


Различия по забору дыма

Конструкция может иметь разное расположение эжектора, который подает поток воздуха и смешивает его с дымом, а затем направляет в коптильную камеру.

Эжектор может находиться над щепой. В этом случае конструкция имеет верхний тип забора дыма. Если эжектор находится рядом с зоной горения, в нижней части дымогенератора, то это устройство с нижним забором дыма.

Устройство с нижним расположением эжектора


Обычно аппараты с нижним расположением эжектора подключаются к небольшим коптильням.

Сами устройства также имеют небольшой размер.

Во всех остальных случаях, использование подобного дымогенератора будет крайне неудобным.

  • Когда присутствует нижнее расположение эжектора, то очень часто поток воздуха не совпадает с тягой. Это будет крайне отрицательно сказываться на процессе горения.
  • Если дымогенератор подключить к слишком большой камере, то щепа будет постоянно затухать. В случае использования устройства с маленькой камерой, то она не сможет достаточно долго работать в автоматическом режиме.
  • Дым попадает в дымоход непосредственно из зоны горения, поэтому его температура будет намного выше, чем требуется.
  • Для конструкций с нижним расположением эжектора стоит сделать дополнительную защиту на трубу дымохода, чтобы в нее во время горения не попадали щепки.

Устройство с верхним расположением эжектора


В том случае, если эжектор находится в верхней части устройства, за несколько сантиметров от крышки, то дымогенератор будет иметь верхний забор дыма.

Он будет забирать дым, который поступает из верхней части камеры горения. Конструкция имеет достаточно большое количество преимуществ.

  • В коптильную камеру поступает дым с нужной температурой. Процесс холодного копчения за счет этого будет более простым и не отнимет много времени.
  • Естественная тяга будет иметь точно такое же направление, как и дым. Благодаря этому щепа не будет затухать даже тогда, когда компрессор на протяжении некоторого времени не будет работать.

Как правильно отрегулировать обороты кулера

Независимо от того, нагнетатель аккумуляторный или работает от сети, требуется регулировать обороты, чтобы добиться оптимального режима копчения. Для этого устанавливается резистор. Некоторые вентиляторы имеют уже готовую систему, которая регулируется по принципу широтно-импульсной модуляции. Но и обычного резистора со стандартным набором настроек достаточно для управления процессом копчения.

Изготовление компрессора для дымогенератора коптильни своими руками существенно снижает стоимость оборудования. Вместе с самодельным генератором дыма такое устройство может функционировать на высоком уровне, обеспечивая качественное приготовление.

Самые маленькие модели, собранные своими руками могут функционировать от батарейки, что делает их мобильными. Устройства с большей производительностью требуют мощного источника питания и устанавливаются на придомовой территории, дачных участках и не транспортируются. С их помощью можно коптить большие объемы продукции для личного употребления и развития небольшого дела.

Описание приспособлений для дымогенератора

Для того, чтобы процесс копчения был более простым и удобным, необходимо использовать специальные приспособления. Кроме того, они позволят сделать готовые продукты более вкусными.

Зольник

Когда щепа будет перегорать, ее отходы падают в зольник.

Его объем и высоту нужно рассчитывать, учитывая количество пепла, который будет образовываться во время процесса горения. Обычно, даже при длительном горении собирается немного пепла – всего пару спичечных коробков. Поэтому оптимальная высота зольника составляет 3-5 сантиметров. Такого объема зольника вполне хватит на одно копчение при максимальной загрузке щепы.

Устройство инжектора дымогенератора

Инжектор – это самая важная и сложная часть устройства. От того, насколько правильным и качественным будет его изготовление, будет зависеть количество дыма и функционирование готового устройства. Принцип работы инжектора достаточно просто.

  • Поток воздуха, который будет двигаться по дымоходу, создает нутрии конструкции пониженное давление.
  • За счет низкого давления дым попадает в трубу дымохода. Это приводит к появлению дополнительной тяги через присутствующие в конструкции нижние отверстия.

Инжектор нужен для того, чтобы усилить поступление дыма в коптильну. Щепа тлеет за счет этого стабильно, а дым выделяется более интенсивно.

Кулер для дымогенератора

Для того, чтобы холодное копчение продуктов проходила правильно, необходимо, чтобы дым имел нужную температуру. Из генератора будет поступать дым. Его температура может достигнуть 120 градусов. Для того, чтобы сделать дым не таким горячим, в дымогенератор дополнительно можно установить кулер или же использовать специальный охладитель.
Кулер может иметь форму квадрата или цилиндра. Размер камеры можно подобрать в зависимости от размера корпуса генератора. После попадания дыма в камеру, он начинает двигаться намного медленнее и этого времени хватает, чтобы он практически остыл. Для увеличения эффективности кулера, лучше всего его устанавливать в верхнюю часть используемой конструкции. Выход дыма желательно, чтобы был в нижней части устройства. На дне кулера дополнительно стоит установить сборник для конденсата.

Фильтр для дымогенератора

Для улучшения характеристик дыма и для того, чтобы его качественно очистить от разнообразных вредных компонентов, желательно установить специальный фильтр.

Если говорить о внешнем виде, то фильтр – это небольшое расширение, в которое нужно засыпать металлическую стружку. Кроме того, дополнительно устанавливается специальная камера, к которой нужно прикрепить крышку, в которой будут устроены съемные фильтры. Это позволит при необходимости менять стружку, но для этого нужно частично разобрать дымоход конструкции.

Компрессор для дымогенератора

Компрессор – это очень важная часть конструкции. Идеальный вариант – это когда компрессор имеет специальные рычаги, позволяющие регулировать мощность. За счет этого легко контролируется качество готовых копченостей.
Можно купить уже готовый заводской компрессор. Его стоимость достаточно низкая. Иногда в самодельных конструкциях могут применяться компрессор с автомобиля. Минусом такого элемента есть то, что подобные компрессоры слишком быстро нагреваются.

Несколько слов о технологии копчения

Для того, чтобы копчености получились вкусными, необходимо заранее подготовить все продукты. Делать это нужно правильно. Обязательно все продукты заранее засаливаются. После этого нужно немного подсушить мясо или рыбу. Только после этого можно приступать к процессу копчения. Особое внимание нужно уделить выбору древесины. Не стоит использовать щепу из хвойных деревьев, ведь полученные копчености будут горьковатыми.
С помощью дымогенератора можно получить вкусные домашние продукты, стоимость которых значительно ниже, чем магазинных. При этом в них не будет никаких консервантов и вредных добавок.

Напоследок

Читать также: Как настроить датчик включения света

Дымогенератор для холодного копчения своими руками: видео можно посмотреть в сети, где его предостаточно!

Запах копчёного мяса или рыбы весьма приятен. И появлению такого аромата способствует генератор дыма для копчения по холодному методу. Можно применять его профессиональную версию, а можно соорудить его самостоятельно.

Так или иначе не помешает знать устройство коптильни для холодного копчения. По какому бы методу ни проходило копчение, дым исходит от пламени. При копчении по холодному методу дым не должен быть горячим. Его подходящие состояния: тёплое или холодное. Температурный предел – +40°C. Для этого огонь устраивается в небольшой дистанции от коптильного отделения. Между огнём и этим шкафом монтируется дымопровод. Проследовав через него, дым достигает требующихся температур.

Дымогенератор для холодного копчения своими руками: назначение, принцип работы, изготовление

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Содержание

  • 1 Назначение и использование дымогенератора
  • 2 Устройство простейшего дымогенератора
  • 3 Сборка дымогенератора своими руками
  • 4 Примеры наших читателей

Назначение и использование дымогенератора

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Видео по теме

Строение дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Далее в центре сверлим отверстие диаметром 18-20 мм с помощью сверлильного станка или электродрели.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее отгибаем вырезанные «язычки» так, чтобы они плотно входили в меньшую банку.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

  • Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
  • Полудюймовый сгон;
  • Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
  • Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

Видео по теме

Испытание дымогенератора

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

Петр Викторович Демин  прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Лучшие дымогенераторы, топ-10 рейтинг хороших дымогенераторов
