Блоки ФБС. Размеры и способы монтажа на стройке

Блоки ФБС (Фундаментные стеновые блоки) от компании «Строитель-М» это изделия из тяжелого бетона класса В15. ФБС предназначены для возведения сборных фундаментов, стен подвалов, цоколей домов.

Фундаментный блок используют при необходимости быстрого монтажа подземных конструкций без установки опалубки. По сравнению с монолитным, возведение сборного основания можно вести даже зимой, не заботясь о прогреве бетона и сделать его за несколько дней. Сфера применения включает как частное малоэтажное строительство, так и высотные дома. Высокая прочность достигаются применением тяжелого бетона.

ФБС в поперечном сечении прямоугольные, имеют петли для облегчения транспортировки и монтажа. Они рассчитаны только на передачу веса сооружения на грунт, поэтому согласно ГОСТа не армируются. Металл присутствует только в качестве закладных элементов. По торцам блоков есть специальные 30мм углубления для дополнительного сцепления элементов цементным раствором и расположения монтажных петель.

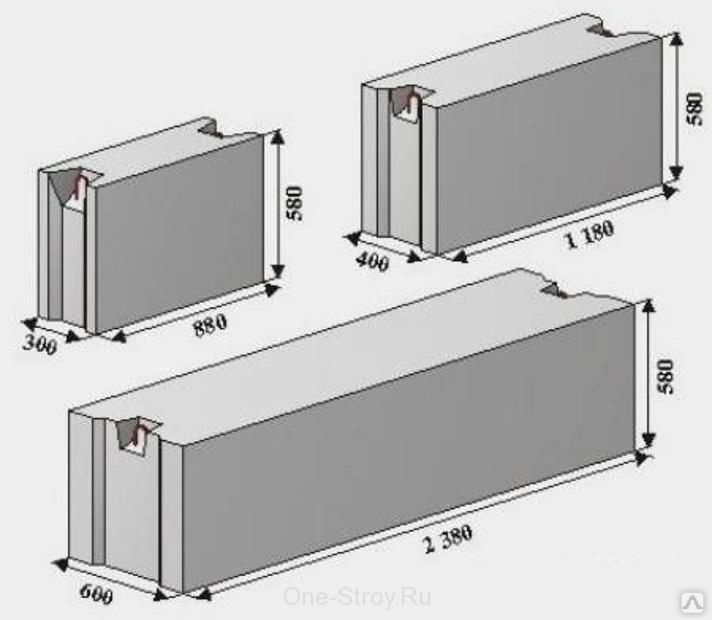

«Строитель-М» выпускает бетонные блоки длиной 2380 мм при высоте 580мм. Варьируется только ширина: 300, 400, 500, 600 мм. Отклонения от гостовских размеров не превышают ±13 мм по длине и ±5 по высоте и ширине. Точные геометрические размеры позволяют избежать погрешностей при строительстве. Внушительные размеры и вес элементов подразумевают их монтаж только подъемной техникой, при наличии удобного подъезда к объекту.

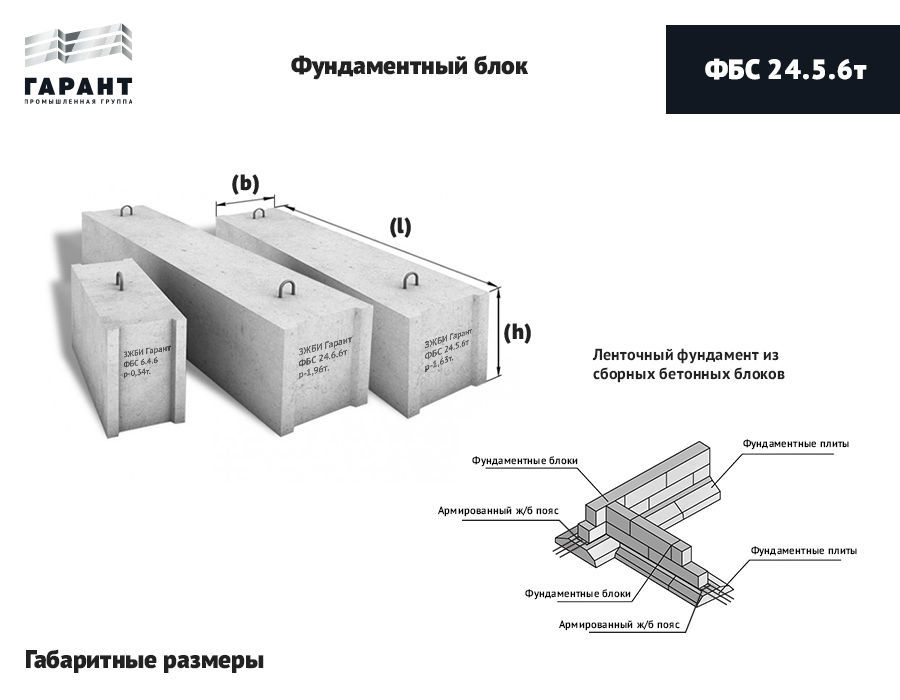

ФБС-блокРазмеры и вес ФБСРазмеры для блока шириной 300ммРазмеры для блока шириной 300-600мм

Особенности монтажа

Перед поднятием первого блока, убедитесь в том, что опоры крана находятся находятся на достаточном расстоянии от края котлована или траншеи во избежание сползания или осыпания грунта. Если проектные размеры стены не кратны длине ФБС, пустые промежутки можно заполнять бетонной смесью или планировать прохождение в них водоводов и прочих сетей.

Подготовка основания

На первом этапе разбивают оси на дне готового котлована, заглубленного ниже глубины промерзания (для района Урала это не менее 1,8м).  По осям основания натягиваются нити на колышках с соблюдением прямых углов. Прямой угол выдерживается специальным лазерным разметчиком. Далее от осевой нити на расстояние половины ширины блока с припуском до 5см натягивают шнуры, обозначающие внешние грани блочного фундамента.

Укладку ведут на выровненный и уплотненный грунт или предварительно подготовленное песчаное основание (толщиной не менее 10 см), очищенные от снега или воды на дне котлована или траншеи.

Если грунт песчаный, монтировать можно прямо на выровненную поверхность. Поперечная ширина песчаного основания должна быть больше опорной части блоков на 20-30 см.

Необходимые инструменты и материалы:

• Комплект блоков с подготовленными для сетей отверстиями;
• строительный кран;
• бетономешалка.
• песок крупной фракции;
• цементобетонная смесь;
• плоская арматурная сетка;
• гидроизоляционные материалы;
• лопата;
• лазерный уровень и отвес;
• бечевка и колышки для разметки;

Установка блоков

Начинают установку с угловых участков, не забывая связывать наружные стены с внутренними перегородками. В процессе тщательно проверяют горизонтальные и вертикальные уровни. Все швы плотно заполняются цем.раствором. ФБС размещают со смещением швов вразбежку (перевязкой) на расстояние не менее 25-60 см подобно кирпичной кладке с чередованием рядов.

Перемещение блоков проводится подъемным краном в присутствии профессионального такелажника. Поверхности изделий заранее очищают от грязи и слегка смачивают для лучшего сцепления с цементным раствором. Минимальная толщина цементной стяжки составляет 15 мм. Вертикальные швы заполняются с двух торцов раствором и уплотняются.

Отверстия под инженерные коммуникации намечают и пробивают в блоках заранее на этапе монтажа. Так же их можно предусмотреть простым горизонтальным смещением фбс-блока. Входы и стыки для сетей обрабатывают гидрофобными составами.

Внешняя гидроизоляция

По верхнему ряду основания выполняется гидроизоляция. А при наличии повышенной влажности грунтов – дополнительно проводят мероприятия по гидрофобизации наружных поверхностей. Стандартно это обмазка гудроном или специальными составами.

Цена фундамента

В финансовом плане монтаж фундамента из ФБС — наиболее экономичен. Подсчитать расходы на стройматериалы несложно. И, хотя 1 куб. блоков-ФБС стоит несколько дороже куба бетона, вы сэкономите на опалубке и арматуре. Земляные работы в любом случае одинаковы. Узнать цены и Заказать ФБС можно ЗДЕСЬ

Фундамент дома из ФБС. Если строите дом, то бетонные блоки ФБС — идеальный вариант фундамента дома.

Бетонный блок ФБС, пожалуй, самый распространенный вариант для строительства фундамента дома. И чаще всего используется сплошной бетонный фундаментный блок, обозначаемый аббревиатурой ФБС. Их используют для монтажа фундаментов домов под наружные и внутренние несущие стены.

Кроме того, бетонные блоки используют для сооружения подпорных стенок, пандусов, заборов, платформ и эстакад.

В производстве фундаментных блоков сплошных (ФБС) предприятие «Строитель-МП» применяет Технические условия производства, типовые размеры и прочностные характеристики, регламентируемые Государственным стандартом № 13579 от 1978 года.

Преимущества бетонных блоков для фундамента

• Значительное снижение сроков строительных работ, чем при заливке монолитного фундамента дома. Мы, кстати оказываем услугу по заливке монолита собственным бетононасосом 21 куб.м.;
• Стандартные размеры блоков позволяют быстро и точно рассчитать нужное количество ФБС;
• Нет необходимости в дорогостоящей опалубке, добавках против замерзания бетона;
• Долговечность сборного фундамента более 100 лет (при правильном монтаже и соблюдении условий эксплуатации).

Фундаментные блоки ФБС — сортамент, вес, размеры

Сортамент ФБС (фундаментные блоки стеновые)

Марка фундаментного блока	Вес, т	Размер фундаментного блока, мм
ФБС 24-3-6т	0,975	2380x300x580
ФБС 24-4-6т	1,3	2380x400x580
ФБС 24-5-6т	1,63	2380x500x580
ФБС 24-6-6т	1,96	2380x600x580
ФБС 12-3-6т	0,49	1180x300x580
ФБС 12-4-6т	0,64	1180x400x580
ФБС 12-5-6т	0,814	1180x500x580
ФБС 12-6-6т	0,98	1180x600x580
ФБС 9-3-6т	0,326	880x300x580
ФБС 9-4-6т	0,468	880x400x580
ФБС 9-5-6т	0,51	880x500x580
ФБС 9-6-6т	0,7	880x600x580
ФБС 12-4-3т	0,31	1180x400x280
ФБС 12-5-3т	0,38	1180x500x280
ФБС 12-6-3т	0,46	1180x600x290

Монтаж фундаментных блоков

Фундаментные блоки монтируются на 3 вида основания.

• Сборные плиты ленточного фундамента
  Эти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
• Монолитная подушка под фундамент
  По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
• Щебеночно-песчаное основание
  Фундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.

ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.

Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется вертикальная гидроизоляция фундамента из обмазочных или оклеечных материалов.

Кроме сортаментов материалов для строительства фундаментов загородных домов у нас есть сборные плиты перекрытия.

Фундаментные блоки (ФБС) заказать в Украине

• Железобетон
• Фундаментные блоки (ФБС)

Ширина, мм

300 400 500 600

Длина, мм

880 890 1180 2380

СортировкаЦена (Низкая > Высокая)Цена (Высокая > Низкая)Имя (A — Z)Имя (Z — A)

Показано с 1 по 30 из 42 (2 страницы)

Оформление заказа

Оформите заказ и мы свяжемся с вами для подтверждения заказа и уточнения деталей доставки

Фундаментные блоки (ФБС), специальные фундаментные блоки Строительство стен подвала в частном доме или некоторых промышленных сооружениях требует присутствия из специальных фундаментных блоков, распределяющих нагрузку по всему основанию. Эти блоки состоят из тяжелых морозостойких марок (Ф50) бетона, которые относятся к классу прочности В7,5 или другому. Мы можем выполнить любой запрос заказчика, в зависимости от требуемой прочности, надежности и качества строительных конструкций.

Высокие требования к качеству продукции и темпам строительных работ требуют применения практичных и универсальных элементов для устройства фундаментов. Технологии строительства с использованием фундаментных блоков окупаются с точки зрения финансовых и временных затрат. Подавляющее большинство украинских застройщиков стремится приобрести специальные фундаментные блоки из-за финансовой выгоды и возможной минимизации трудозатрат. Существующие технологии изготовления специальных фундаментных блоков позволяют возводить сложные железобетонные конструкции по индивидуальным заказам.

Применение специальных фундаментных блоков

Специальные фундаментные блоки (размеры которых достигают 2380×580×600 мм) имеют широкую область применения:

• Устройство ленточного фундамента, используются блоки прямоугольной формы, с вмятины на их концах. Размеры изделия и марку бетона выбирают в зависимости от назначения и нормативных требований.
• Устройство различных фундаментов для гражданского и промышленного строительства.
• Возведение стен бомбоубежищ, овощехранилищ, подвалов и цокольных этажей помещений.
• Устройство ограждающих конструкций автомобильных дорог, устройство пандусов и эстакад.

Технология изготовления в этом случае становится объектом пристального внимания. Любые ошибки могут создать большие риски для безопасности персонала и целостности промышленного оборудования на строительной площадке. Поэтому застройщики предпочитают приобретать специальные фундаментные блоки у проверенных поставщиков, и компания «ВИЛЕС» — в числе немногих.

Преимущества фундаментных блоков компании «ВИЛЕС»

Мы реализуем наши фундаментные блоки по выгодной цене, так как они поставляются напрямую от производителя. Наши продукты также обладают некоторыми замечательными характеристиками:

1. Они обладают отличной несущей способностью.
2. Устойчивы к влиянию неблагоприятных атмосферных условий.
3. Мы предлагаем широкий ассортимент стандартных размеров для различных строительных задач.
4. Изделия обладают высокими показателями морозостойкости, выдерживают значительные перепады температур.
5. Срок эксплуатации специальных фундаментных блоков типа ФБС 100 лет.
6. Неизменное качество продукции, что подтверждено сотнями завершенных и полностью сданных объектов, а также государственными сертификатами соответствия.
7. Оперативная доставка строительных материалов на строительную площадку заказчика.

Более подробную консультацию по вопросам приобретения и доставки фундаментных блоков вы можете узнать у наших менеджеров по телефону.
