Размеры кирпичных стен: Толщина стен в кирпичном доме

Содержание

Толщина стен в кирпичном доме

Какой толщины должна быть стена из кирпича?

Кирпич для строительства зданий используется уже сотни лет. И даже несмотря на обилие прочих материалов, он не теряет своей актуальности среди потребителей и по сей день. А все благодаря той прочности, что присуща этому материалу – в процессе дальнейшей эксплуатации стена сможет выдерживать практически любую нагрузку в виде крыши, этажей и перекрытий. И как раз именно толщина стен дома из кирпича главным образом влияет на несущую способность всего сооружения в целом.

Кирпич, по сравнению с некоторыми другими материалами, обладает целым рядом неоспоримых достоинств. Сюда можно отнести: довольно низкую теплопроводящую способность, морозостойкость, прочность на изгиб и деформацию, долговечность, звукоизоляцию. Но все эти свойства могут быть потеряны, если кирпичная стена не имеет ту ширину, которая требуется для конкретных условий.

Рассмотрим, какой толщины должна быть стена из кирпича по установленным стандартам.

Стандартные толщины кирпичной кладки

Какой бы вид кирпича не использовался для возведения конструкции, определить толщину стены довольно просто. Согласно установленным стандартам, этот параметр должен быть кратен половине его длины, т.е. 12 см.

Но кирпичные блоки, выпускаемые сегодня на заводах, могут быть разного типоразмера. К тому же, строители, работая с материалом, применяют и различные схемы кладки. А значит, и стены в итоге будут разниться по своей ширине. Приведем таблицу, в которой указана толщина кирпичной стены по СНИП II-22-81, в зависимости от количества используемых кирпичей и типа кладки:

Количество кирпичей, шт. Толщина стены, см
0,5 12
1 25
1,5 38
2 51
2,5 64

По таблице можно легко определить, какую именно толщину имеет кладка по той или иной схеме. К примеру, стена, выложенная в 1.5 кирпича, имеет ширину 38 см, а в 2.5 кирпича – 64 см. А небольшие расхождения цифр от тех показателей, что должны быть кратны 12, связаны с тем, что между несколькими слоями строительных блоков предусмотрена бетонно-цементная прослойка.

Но есть и минимальная толщина стен в кирпичном доме, установленная современными стандартами на каменные и армокаменные конструкции – при высоте объекта до 3 этажей ширина кирпичной кладки должна быть не менее 120-150 мм.

Стандартная толщина кирпичной стены

Какая толщина стены наиболее экономически обоснована?

По мнению многих профессиональных строителей, ширина кирпичной стены более чем в 38 см экономически нецелесообразна. Кирпич сам по себе является очень прочным материалом, а потому для усиления конструкции и улучшения ее теплоизоляционных свойств выгодней порой применять некоторые другие дополнительные мероприятия, нежели чем увеличивать толщину стены. Тяжелое сооружение будет только увеличивать нагрузку на фундамент. В итоге получится, что бюджет строительства значительно увеличится, поскольку придется усиливать основу здания.

Толщина стены в 2 кирпича и более получается немаленькой, поэтому такую схему кладки используют, в основном, при возведении крупных промышленных объектов, где предельно важно придать сооружению максимальную прочность.

А чтобы повысить теплотехнику и изоляцию кирпичных строений, сегодня применяются следующие способы:

  • Монтаж вентилируемого фасада с использованием сайдинга, пиломатериалов или специальных панелей.
  • Утепление стен простыми облицовочными материалами или нанесением слоя штукатурки.
  • Чтобы снизить расходы на строительство индивидуального дома очень часто используется облегченная кладка блоков – по типу колодца. Это подразумевает возведение 2 стен на небольшом расстоянии друг от друга. При этом толщина стены в полкирпича равняется 12 см, а прослойка между 2 такими стенами будет выполнять функцию теплоизолятора. Диафрагмы между конструкциями при этом обеспечивают постройке необходимую по стандартам прочность. Образовавшуюся полость заполняют определенным теплоизолятором, например, керамзитом или пенобетоном.
  • Утепление внутренней стороны стены теплоизоляционным материалом. Утеплитель при этом обязательно закрывается пароизоляционной прослойкой.

Толщина внутренних кирпичных стен

Перегородки внутри конструкции призваны разделять всю площадь на отдельные помещения, звуко- и теплоизолировать комнаты. Оптимальная толщина внутренних стен из кирпича – 12 см, т.е. здесь, как правило, используется кладка в полкирпича. Стен таких размеров вполне хватит для комфортного здесь проживания.

Нередка практика, когда кирпичные блоки укладываются «на ребро». Так можно получить белее тонкую перегородку – 6,5 см. При этом можно немного сэкономить расходный материал. Правда, тепло- и звукоизоляция комнат будет оставлять намного лучшего.

Для снижения механических нагрузок на стену шириной в 12 см обычно применяют пористые или пустотелые силикатные блоки. В дальнейшем стены дополнительно утепляются для улучшения их технических характеристик.

Возможно, заинтересует:

Как самостоятельно сделать проем в кирпичной стене?

Выбираем гиперпресс для производства кирпича.

Толщина наружных кирпичных стен

Минимальная толщина наружных стен из кирпича, при которой они будут служить прочной опорой и теплоизолировать внутренние помещения – 25 см.

Если возвести кирпичный дом с недостаточной толщиной наружных стеновых конструкций, в зимний период при пониженных температурах стены начнут мокреть. В этом случае, придется либо дополнительно утеплять сооружение, либо утолщать его. И тот, и другой вариант подразумевает лишние финансовые затраты.

Толщина несущих кирпичных стен

Предназначение несущих стен – принимать на себя всю тяжесть крыши, перегородок и всех верхних этажей. Совершенно естественно, что они должны быть намного прочнее остальных стен. Минимальная толщина несущей стены из кирпича – 38 см.

Некоторые внутренние перегородки в жилом здании тоже являются несущими. В данном случае, достаточной будет кладка в 1 кирпич, когда толщина стены получается 25 см. Такая конструкция сможет выдержать любые нагрузки от кровли и перекрытий, не деформируясь и не давая трещин.

Единственное исключение, когда внутренняя несущая стена должна быть более 25 см – стыковка плит перекрытий. Здесь, под действие внешних условий, будут образовываться деформации, которые могут привести к обрушению здания.

Рекомендуем эти статьи:

Средняя стоимость 1 куба кирпича красного.

Как сделать облицовку фасада дома кирпичом?

Как рассчитать расход материала при возведении кирпичных стен различной толщины?

Первый вопрос, который решается проектировщиком строительного объекта, это – какая оптимальная толщина кирпичной стены нужна в конкретном случае. Подбирая подходящий вариант кладки, специалист учитывает:

  • Вид, марка и размеры кирпича.
  • Погодные условия региона.
  • Нагрузки, которые будут приходиться на стены.

Допустимая толщина стены в здании, возводящимся в холодном регионе – 25 см. Это толщина стены в 1 кирпич. Но без использования дополнительного слоя утеплителя ширину наружной стены придется увеличить до 38 или 51 см.

Чтобы рассчитать расход кирпича на возведение наружных стен, потребуются еще некоторые данные – геометрические параметры кирпичного блока и требуемые размеры стен.

Стандартные размеры обычного кирпича: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Расчеты будем проводить на примере здания со стенами в 4 м и 3 м, высотой 3 м. Стандартная толщина стен в кирпичном доме у нас будет равняться 25 см.

Зная основные геометрические размеры стен, для начала вычислим общую площадь поверхностей, которые предстоит возвести:

4*3+3*3+4*3+3*3=42 м2

А теперь найдем площадь 1 кирпичного блока. Поскольку кладку мы осуществляем в 1 кирпич, то этот параметр вычисляется умножением ширины на высоту блока:

0,12*0,065 = 0,0078 м2.

Чтобы определить количество материала для возведения стен, общую их площадь нужно разделить на площадь 1 блока и умножить на количество кладок:

42/0,0078*1≈5385 шт.

Зная, что вес 1 м3 кирпича составляет около 1800 кг, можно легко рассчитать то количество кирпичей, которое потребуется для возведения конкретного строительного объекта:

5385/1800≈3 м3

Итак, толщина стены из кирпича по ГОСТу, в зависимости от климатических условий региона и вида здания, может быть разной. Но имея в наличии проработанный специалистами чертеж с основными размерами стен и кладочной схемой, рассчитать расход основного материала можно и самостоятельно. Это поможет значительно сэкономить расходы в процессе работы, поскольку можно сразу закупить кирпичные блоки в необходимом количестве, избежав излишек материала.

Толщина кирпичной стены: как зависит от назначения

Оглавление:
Толщина кирпичной стены: что зависит от этого понятия
Толщина кирпичных стен и перегородок: назначение и толщина стен
Максимальная и минимальная толщина кирпичной стены: технические термины

Кирпич – это самый распространенный строительный материал, известный человеку уже очень и очень давно. О нем упоминается даже в Библии в описании времен сразу после потопа. Кирпич – очень удобный, прочный и капитальный строительный материал, позволяющий строить как невысокие строения, так и довольно большие здания, сравнимые с крепостью. Да что там здания – его использовали даже для возведения мощных и неприступных крепостных стен, ярким примером которых является Кремль и небезызвестная Великая Китайская стена. Но суть не в этом – практически в любом случае, вне зависимости от типа постройки, самой главной характеристикой в ней является толщина стены – именно о ней мы и поговорим в этой статье. Вместе с сайтом stroisovety.org, изучив все особенности и тонкости этого момента, мы подробно разберемся с таким понятием, как толщина кирпичной стены.

Толщина внутренней кирпичной стены фото

Толщина кирпичной стены: что зависит от этого понятия

Если сказать, что от толщины стен в кирпичном доме зависит многое, это значит ничего не сказать – от толщины стен в таких домах зависит буквально все. В частности, все характеристики строения, которые так ценит современный человек и которые создают уют в доме.

  1. Прочность. Толстые стены – это прочные стены. В зависимости от толщины кладки, здание приобретает способность выдерживать большие нагрузки. И этот момент касается не только ветра, ударов и тому подобных нагрузок – он касается еще и способности стен выдерживать вес своих этажей и перекрытий. Чем выше дом, тем толще должны быть его стены.
  2. Долговечность, которая обеспечивается прочностью стен. Естественно, это момент в большей степени зависит от качества кирпича и связующего раствора, но и толщина стен здесь играет немаловажную роль.
  3. Тепло внутри строения. Любой материал имеет такую характеристику, как теплопроводность – даже сама Матушка-Земля имеет так называемую глубину промерзания. Кирпичные стены в этом отношении не являются исключением и промерзают они, как и все на этой планете. В идеале, чем толще стена, тем теплее должно быть внутри дома, но на практике увеличивать до бесконечности этот показатель нерационально и бесполезно – существуют определенные значения, которые предписывают, в зависимости от климатических условий региона, строить кирпичные стены той или иной толщины.
  4. Тишина и покой, а вернее звукоизоляция. В принципе, современные строители объединяют этот термин с предыдущим – в большей степени материалы, обладающие высокими теплоизоляционными свойствами, также обладают немалыми звукоизоляционными характеристиками. С кирпичом, а вернее с кирпичной стеной, дела обстоят точно так же – чем толще стены, тем больше, а вернее лучше, их звукоизолирующие качества.

    Толщина кирпичных наружных стен фото

И это еще далеко не все моменты, на которые может повлиять такое понятие, как толщина стен кирпичной кладки. Существует еще масса не очень значительных моментов, про которые вспоминают очень редко, так как в строительстве домов эти качества не являются основополагающими. Например, степень влагопоглощения – это, конечно, относится больше к самому кирпичу, но и толщина играет немаловажную роль. Взять, к примеру, цокольный этаж – грунтовая влага делает его сырым (раньше этот момент решался увеличением толщины стен, а сегодня гидроизоляцией).

Толщина кирпичных стен и перегородок: назначение и толщина стен

Так уж в строительстве принято, что все стены в доме разделяют на три типа – это наружные стены дома, несущие стены и простенки (или, как их называют по-другому, межкомнатные перегородки). Сразу следует отметить, что между наружной и несущей стеной может быть большая разница – наружные стены не всегда несущие, таковыми могут быть и внутренние стены. И именно этот фактор влияет на их толщину.

  1. Толщина наружных кирпичных стен. С учетом теплопроводности материала она не должна быть менее 380мм – в северных районах этот показатель наружной стены увеличивается до 600 и более миллиметров. Также толщина наружных стен зависит и от того, какие нагрузки она воспринимает сверху – при строительстве высотных зданий (высотой более двух этажей) толщина стен также увеличивается до 600мм. Как и говорилось выше, этот показатель является расчетным и зависит от многих факторов.
  2. Толщина несущей стены в кирпичном доме. Что такое несущая стена? Это стена, которая воспринимает нагрузки, то есть на нее что-то опирается – плиты перекрытия, стена вышестоящего этажа. Именно по этой причине несущие стены по своим характеристикам во многом приравниваются к наружным стенам дома – если дом имеет большую площадь, то опирание плит перекрытий может производиться и на внутренние стены. Опять-таки, в зависимости от нагрузки сверху, их толщина может варьироваться от 380мм и больше.
  3. Толщина внутренней кирпичной стены (перегородки). Стандартно практически все простенки, на которые не ложится нагрузка сверху, делают толщиной 120мм, но даже здесь бывают исключения. Если нужна, как говорится, повышенная звукоизоляция, то толщина внутренних перегородок увеличивается вдвое.

    Толщина кирпичной стены фото

Спросите, почему такие серьезные ограничения? Все просто – на толщину кирпичной стены влияют два фактора. Во-первых, как вы уже догадались, это нагрузка, которая на них возлагается и, во-вторых, банальная экономия. Последний момент касается перестраховщиков – запас прочности, конечно, нужен, но не до бесконечности. В противном случае стоимость постройки будет увеличиваться прямо пропорционально толщине стен кирпичного дома.

Максимальная и минимальная толщина кирпичной стены: технические термины

В строительстве никто не говорит, что нужно возвести стену толщиной 400мм – измеряется этот показатель в такой своеобразной величине, как кирпич. Существуют стены в полкирпича, в кирпич, в два, в полтора кирпича и так далее – обусловлен этот момент унификацией данного строительного материала. По сути, кирпич – это стандартное изделие, имеющее четкие размеры. Отсюда и такая система измерения.

  1. Стена в полкирпича (самая тонкая). Это простенок, и в переводе на нормальные единицы измерения он имеет толщину 12мм (это ширина кирпича или условная половина его длины).
  2. Стена в кирпич – 250мм. Это реальная длина кирпича. Если речь идет о кладке кирпича боком, а не тычком, то получается, что этот размер состоит из ширины кирпича, умноженной на два, а также слоя раствора толщиной в 10мм.
  3. Стена в полтора кирпича. Несмотря на то, что четкий кирпичный размер здесь должен составлять 370мм, все же стена имеет толщину 380мм. Здесь добавляется 10мм на слой связующего раствора.
  4. Стена в два кирпича – 510мм. Составляется из двух длин этого материала и толщины шва (10мм) или из четырех ширин кирпича, плюс три слоя раствора.

    Кирпичные стены: толщина с утеплителем фото

В общем, принцип понятен, и он достаточно простой. К примеру, стена толщиной в два с половиной кирпича будет иметь размер 640мм, а толщина стен дома в три кирпича составит 770мм.
Что еще нужно знать, так это о толщине кирпичной стены с утеплителем – сегодня такие стены возводят довольно часто. Именно утеплитель позволяет уменьшить количество кирпичей в наружной кладке не в ущерб их прочности. По сути, это комбинированные стены, внутренняя часть которых является несущей и не может быть тоньше 380мм. Наружная часть такой стены является исключительно декоративной и выкладывается толщиной в полкирпича. Естественно, между двумя этими слоями создается пустота, которая закладывается утеплителем – как правило, это 100мм, которые могут быть заполнены пенопластом (листовым или жидким), минеральной ватой или вообще каким-либо сыпучим утепляющим материалом.

В принципе, это все, что можно сказать по поводу такого вопроса, как толщина кирпичной стены в доме. Единственное, что здесь еще можно добавить, так это несколько слов по поводу несущих стен – все они вместе взятые (как внутренние, так и наружные) должны образовывать одно целое. В смысле того, что они обязаны быть связаны друг с другом – в противном случае ни о какой целостности конструкции дома не может быть и речи. Такой дом – ненадежный дом, несмотря даже на то, что толщина его стен будет огромной.

Автор статьи Александр Куликов

Толщина кирпичной стены при строительстве домов

Кирпич – это популярный и востребованный материал в строительстве. Он обладает отличными эксплуатационными характеристиками. Надежный материал выдерживает значительную нагрузку от этажей, перекрытий и крыши. К его достоинствам относятся низкая теплопроводность, высокая прочность на деформацию и изгиб, продолжительный срок эксплуатации, звукоизоляция. Кирпичной постройке не требуется массивный фундамент. Толщина наружных стен из кирпича оказывает влияние на несущую способность здания. Далее рассмотрим установленные стандарты, являющиеся актуальными на сегодняшний день.

Параметры кирпичной стены

Оптимальная толщина кирпичной стены. Стандартные показатели

У толщины стен дома показатели могут варьироваться в большом диапазоне – 12 – 64 см. Наиболее распространена толщина в 2 кирпича. Эта кладка отличается высокой устойчивостью и надежностью. Толщина стены из кирпича по ГОСТу должна обеспечить зданию максимальную прочность.

Государственным стандартом регламентируется, что при строительстве жилых сооружений, имеющих до 5 этажей, в зоне умеренного климата значение минимальной толщины несущей конструкции не должна быть меньше 51 см.

Нюансы выбора типа кладки

Выбирая тип кладки, строители учитывают следующие факторы:

  1. Нагрузку. Прежде всего, необходимо учитывать этажность строения.
  2. Климатическую зону. Важно, чтобы в здании в зимний период было тепло.
  3. Эстетическую составляющую. Тонкая кладка смотрится более элегантно по сравнению с толстой.
  4. Соответствие стандартам. Сооружение должно быть безопасным в эксплуатации.

Для внутренних несущих стен используют кладку с толщиной 25 см, что соответствует одному кирпичу. Для перегородок, которые служат для разделения помещений на зоны, достаточно 12 см. Жесткость такой конструкции придают с помощью армирования обычной проволокой, которую размещают в швах.

Кладка в один кирпич

Когда зимой температура опускается -30 градусов, сохранить в доме тепло – задача, с которой справляется успешно кладка 64 см. Однако следует учитывать, что вес строения при этом увеличивается, необходим более массивный фундамент.

Когда строят жилое сооружение в южном регионе, может использоваться кладочная схема – 1,5 кирпича. Если нужно поставить сарай или другое подсобное помещение, то достаточно кладки в один кирпич.

Какой материал лучше подходит для строительства

Современный строительный рынок предлагает кирпич: двойной, одинарный и полуторный. Размеры одинарного кирпича – 250 х 12 х 65 мм. Полуторный типоразмер – 250 х 120 х 88, а двойной – 250 х 120 х 138. Если выбирать наиболее эффективный материал с экономической точки зрения, то выгоднее брать два последних типоразмера. Качественные материалы используют для возведения цоколя.

Рассчитав, какой должна быть толщина кирпичной стены, останется подобрать нужный материал:

  1. В отличие от керамического полнотелого кирпича у пустотелого внутри специально оставляют пустоты. Эти изделия выпускаются обычными рабочими и облицовочными.
  2. Поризованные блоки из керамики способны обеспечить отличные теплоизоляционные свойства. Это идеальный вариант, позволяющий сэкономить на использовании утеплителя.
  3. Огнеупорный шамотный кирпич прекрасно противостоит высоким температурам. С его помощью выкладывают камины и печи.
  4. Белый силикатный кирпич боится воздействия влаги и колебаний температуры.
  5. Гиперпрессованный кирпич отличается высокой прочностью. Он пар не поглощает, а влагу не пропускает.



Облицовочный кирпич рекомендуется покупать сразу большой партией, чтобы избежать разницы в оттенке цвета.

Улучшение теплоизоляционных свойств


Толщина несущей кирпичной стены часто увеличивается за счет использования утеплителя. Его применение во внутренней конструкции является востребованным, так как имеет множество плюсов. Толщина несущей стены может быть увеличена незначительно в зависимости от выбора теплоизоляционных материалов. Утепление также нужно проводить снаружи сооружения. Рассмотрим строительный пирог:
  1. Толщина наружной части конструкции с кладкой в 0,5 кирпича составляет 12 см.
  2. Утеплитель подбирается с учетом климатического региона.
  3. Толщина внутренней части конструкции должна равняться не менее 25 см. Стройматериалами служат блоки или кирпич.

Толщина несущих конструкций независимо от выбора материала должна быть не меньше указанной в ГОСТе.

Расчет расхода материалов

После выполнения плана сооружения по размерам стен рассчитывают площадь поверхностей:

4*3+3*3+4*3+3*3=42 м2

Требуется вычислить площадь одного блока. Из расчета, что кладка будет сооружаться в один кирпич, параметр легко найти, умножив ширину на высоту:

0,12*0,065 = 0,0078 м2.

1 м3 кирпича весит приблизительно 1800 кг. Исходя из этого, можно сделать расчет, каким должно быть число кирпичей для возведения конкретного объекта.

5385/1800≈3 м3

Поведем итоги. Согласно ГОСТу должна быть толщина стены не меньше указанных стандартов. Показатель варьируется: на него влияет климатическая зона, а также вид здания. Если проект сооружения был разработан профессиональными специалистами, то можно самому вычислить расход основного стройматериала, используя цифры со схемы. Правильно выполненный расчет позволяет снизить расходы в процессе работы. Можно купить сразу необходимое количество блоков, чтобы избежать лишних материальных растрат. С другой стороны точное число кирпичей позволит не докупать стройматериалы после начала строительных работ.

Как снизить толщину строений и улучшить теплоизоляцию

Людей, планирующих построить себе жилье своими руками, может интересовать ответ на вопрос: «Какой должна быть толщина у конструкций, чтобы максимально улучшить теплотехнические характеристики здания и его изоляционные свойства?» Как известно, постоянный шум плохо влияет на общее самочувствие человека. Проблема хорошей звукоизоляции наиболее актуальная для тех, кто живет недалеко от железнодорожного вокзала, аэропорта или фабрики.

Эффективной защитой от шума служат кирпичные стены с воздушной подушкой. Технология получила название колодцевой кладки. Между стенами дома по 25 см каждая оставляют пустое пространство, которое заполняют пористым материалом:

  • легкой бетонной смесью;
  • шлаком;
  • органическим утеплителем;
  • пенополистиролом;
  • керамзитом.

колодцевая кладка с утеплителем

Заполненная таким образом полость позволяет уменьшить общий вес сооружения и повысить уровень теплоизоляции.

Чтобы создать непреодолимый барьер для холода с улицы, понадобится сделать  вентилируемый фасад. С этой целью применяются специальные теплоизоляционные панели, штукатурки и различные облицовочные материалы.

Устройство вентилируемого фасада

Кладка наружной стены в 25 см снаружи отделывается с помощью облицовочного кирпича, а с внутренней стороны конструкцию необходимо утеплить.

Предлагается следующая схема:

  1. С внутренней стороны стены дома из кирпича обшивают утеплителем.
  2. Слой утеплителя закрывают с помощью пароизоляционной пленки.
  3. Сверху укладывают металлическую сетку и штукатурят. В качестве альтернативы можно использовать гипсокартон.
  4. Выполняют внутреннюю декоративную отделку. Ее задача закрыть все предшествующие слои «пирога».

Утепление стены изнутри

В результате получается дешево и сердито. При правильном подходе практичный хозяин сможет снизить первоначальную стоимость объекта на 20%.

Стройматериал не должен использоваться в зонах повышенной сейсмической опасности. При сильном землетрясении кладка разрушается до основания.

Что нужно знать владельцам загородных жилых строений из кирпича

Кладка стен строений на даче в два кирпича – прекрасное конструктивное решение для сибирской зимы, если ее совместить с утеплением конструкций снаружи и внутри. Возводить такой строительный объект с экономической точки зрения выгодно.

Выбирая, какая толщина стены больше подходит, нельзя забывать, что стройматериал, имеющий высокую прочность, обладает также большой инертностью. Значит, из кирпича лучше всего строить здания для постоянного проживания, где в течение суток перепады температуры являются незначительными. Владельцы дачных домиков из кирпича должны знать, что он будет медленно прогреваться, если зимой хозяева не живут в нем постоянно, а только приезжают время от времени.

Жилые сооружения из кирпича прослужат долго своим хозяевам. В них тепло в холодное время года и прохладно летом.

Наша статья не будет полной без видеоряда. Смотрим ролик о кирпичных стенах:

Размеры кирпичной кладки: таблица, способы расчетов

Размеры кирпичной кладки зависят, прежде всего, от размеров самого блока, который используется в строительных работах при возведении стен и перегородок.

Зная размер одного кирпича, толщину и высоту возводимой стены, можно высчитать потребность строительного материала: кирпича и раствора.

Соответственно при большей толщине кладки потребность и в растворе будет увеличена по сравнению со стандартными показателями.

Толщина стены

Чем толще стена, тем теплее будет в доме

Первое, о чем думает будущий застройщик, это толщина кирпичной стены. Ведь от значения этой величины будет зависеть прочность и долговечность самого здания.

При этом немаловажным является теплоизоляционные свойства такой стены. Толщина зависит не только от нагрузки, которую она будет нести, но и целевого назначения здания и климатических условий, в которых производится строительство.

Зная размеры блока и способы его укладки, можно определить классическую толщину стены. Так, при стандартном размере кирпича: 65 мм высота, 120 мм ширина, 250 мм длина, толщина стенной конструкции в миллиметрах может составить:

  • 65, если блок укладывается ложком на ребро. Обычно такая толщина перегородок используется для санузла, ванной комнаты;
  • 120, если блок уложен ложком. Такой размер применим при обустройстве межкомнатных перегородок внутри здания;
  • в данном случае толщина считается равной одному кирпичу. Применяется для возведения хозяйственных построек, а также одноэтажных жилых домов, которые утепляются снаружи;
  • такой показатель будет характеризовать стену в полтора кирпича. 120+250=370, однако следует учитывать 10 мм зазор на раствор, поэтому в итоге показатель будет составлять 380 мм.

Вместе с тем, толщина кирпичной стены в дальнейшем может составлять: 510 при расположении двух блоков, 640 – два с половиной блока.

Если в конструкцию стены входит воздушная прослойка или утеплитель, то ее толщина будет увеличена пропорционально толщине утеплителя.

Высота стены

Толщина шва между рядами кирпича не должна превышать 15 мм

Высота кирпичной кладки вычисляется аналогичным образом. Стандартный кирпич выпускается как с высотой 65 мм, так с высотой 88 мм. При проектировании толщина шва между рядами кирпичной кладки принимается за 12 мм. Однако на практике она может быть, как 10, так и 15 мм.

Определять высоту кирпичной кладки можно несколькими способами. Самый простой – это с помощью рулетки или строительного метра. Однако можно посчитать количество будущих рядов. Так, например, если в стену уложено 30 рядов стандартного кирпича, высотой 65 мм, при шве 10 мм, то высота стены будет 2 м 55 см. {30 х (65+10)} =2550 мм.

Прилагаемая таблица позволит определить потребность кирпичных блоков на 1 кв. м. кладки, если растворный шов составляет 10 мм:

Чтобы рассчитать размер кирпичной кладки, необходимо владеть некоторыми данными, которые включают в себя размеры кирпича, толщина растворного шва и ширина кирпичной кладки.

Используя эти три составные части, можно правильно произвести расчеты при кладке кирпичных стен.

Некоторые тонкости кирпичной кладки

Подбирайте кирпичи без дефектов

Кажущаяся на первый взгляд простота возведения кирпичных стен кроет за собой немало секретов, которые необходимо знать начинающим специалистам:

  1. Прежде всего, следует оценить качество. Каждый блок не должен иметь трещин и больших пор.
  2. При использовании армирования кладки толщина швов должна превышать толщину арматуры не менее чем на 5 мм.
  3. Отделывать фасад лучше кирпичом, который имеет скосы граней. Это позволит красиво выложить арки и колоны.
  4. Перед тем, как положить блок в кладку, его следует смочить водой для лучшей связки с раствором.
  5. Чтобы избежать неравномерности осадки здания, кирпич следует укладывать одновременно по всему периметру.
  6. Прочность возводимой стены зависит от соблюдения при кладке системы перевязок кирпича относительно друг друга. Подробнее о том, как правильно класть кирпич, смотрите в этом видео:

Если решили строить самостоятельно, послушайте совета опытных мастеров: начните с менее значительного сооружения, например, хозпостройки. Закрепив теоретические знания сноровкой и практикой, можно приступать к возведению кирпичных стен самостоятельно.

какая должна быть в зависимости от температуры зимой

Определяется толщина кирпичной стены в зависимости от функционального предназначения конкретного сооружения. Наилучший выбор в этом вопросе очень важен.

Толщина кирпичных стен зависит от таких факторов, как качество постройки и расход материала.

Оптимально установленная толщина стены из кирпича позволяет решить 2 главные задачи: достичь высокого качественного уровня постройки и максимально точно рассчитать расходное количество материала.

Внутренние перегородки

Основное назначение внутренних перегородок — разделение пространства на локализованные части. Они, как правило, сооружаются по линиям самого удобного размежевания. Часто такие линии приходятся на слабые места перекрытий. Поэтому внутренние перегородки не должны быть громоздкими. При этом сохраняются высокие требования к их прочности.

Для уменьшения нагрузок минимальная толщина стены из кирпича сооружается кладкой на ребро. Этот вариант еще определяется понятием «в четверть». Толщина перегородки без отделочных материалов будет составлять 6,5 см. Она приемлема при небольших проемах — до 1,5 м или 2 м.

Сравнение толщины стен из различных материалов.

Если же длина перегородки превышает указанные цифры, то конструкцию желательно усилить армированной проволокой.

Оптимальная толщина перегородок дома составляет полкирпича (12 см). Такая конструкция обладает большей прочностью и устойчивостью. Особенно это важно при увеличенной высоте — 3 м и больше.

Перегородки в полкирпича способны перекрывать любую длину дома. Они обеспечивают хорошую звукоизоляцию.

При этих видах кладки ряды смещаются. Вертикальные швы предыдущего ряда должны перекрываться последующим рядом.

Применяется порядовая кладка.

Наружные стены

Толщина наружных стен увеличивается, поскольку они выполняют сразу несколько функций. Они должны обеспечить комфортное проживание во время зимнего и летнего периодов, а также должны быть достаточно прочными, с высоким уровнем звукоизоляции. При минимальных требованиях эти задачи выполняет конструкция в 1 кирпич (25 см).

Однако нужно обратить внимание на температурные показатели и найти ответ на вопрос, какой должна быть толщина стены соответственно с показателями морозостойкости. При использовании обычного кирпича кладка в 1,5 ряда (38 см) приемлема при температурах до -12°С.

Толщина в 2 кирпичные единицы (51 см) уместна при температурах до -20°С. Толщина стен в кирпичном здании, возводимом на территории с температурой до -32°С должна составлять 2,5 кирпича (64 см). Для других температурных режимов следует подбирать материал с повышенной морозостойкостью.

Этапы кладки кирпичей.

Минимальная тонкость наружных стен (25 см) не всегда обеспечит температурный комфорт и надлежащий уровень влажности внутри здания. При минимальной тонкости требуется их утепление. Поэтому в современном строительстве универсальными стали кладки 1,5-2 кирпича.

Внутренние и наружные стены дома из кирпича должны быть связаны между собой. Только тогда они смогут образовать единое целое.

Нарушение этого требования чревато отсутствием общей целостности и недолговечностью постройки, может привести к крушению здания.

Внутренние и наружные несущие конструкции

Прочность несущих конструкций не обязательно определяется их толщиной. Другими словами, самые толстые стены не всегда являются самыми крепкими, прочными и надежными. Поэтому нужно с максимальной точностью определить минимальную и максимальную толщину несущих стен в кирпичном доме.

Функциональное назначение несущих конструкций — выдерживать различные весовые нагрузки. Давление на несущие элементы здания увеличивается плитами перекрытия, верхними этажами, перегородками, крышей.

Чаще всего возникает необходимость возведения внутренних несущих опор под плиты либо под балки перекрытия. Как правило, хватает толщины стен в 1 кирпич. Если же стык между перекрытиями попадает на несущий элемент, то его необходимо сооружать в 1,5 кирпича.

Для создания прочного остова здания все несущие элементы, расположенные по внешним углам, при состыковке с внутренними несущими конструкциями желательно армировать сеткой либо арматурой. Делают это через каждые 5 рядов.

В наружной отделке здания используют подпорные колонны либо несущие углы. В таких случаях минимальная толщина — 1,5 кирпича. На более точное определение влияет вес нагрузки и размеры стенных проемов.

Как подсчитать количество материала в зависимости от толщины конструкции

Для того чтобы удачно подсчитать расходное количество материала при возведении стен, нужно учесть размеры конкретного вида кирпича и предполагаемые размеры сооружения.

Для примера обозначим толщину наружной стены из кирпича 25 см. Это стандартные параметры стен дома, сооружение которого допустимо в регионах с холодными температурами.

Расчет расхода для кирпичной стены.

В подсчеты включаем обычный рядовой кирпич. Его размеры — 250x120x65 мм. Предполагаемая конструкция будет иметь 5 м при высоте 3 м. Вначале вычисляется площадь возводимой поверхности: 5 x 3 = 15 кв м.

Потом определяется число горизонтальных и вертикальных швов. Допустимая их толщина -1,2 см и 1 см соответственно. При 1 кв м кладки на швы отводится приблизительно 1 ряд по горизонтали и 1 по вертикали. Это равняется приблизительно 24 шт.

Далее проводятся несложные подсчеты, связанные с параметрами кирпича. В приводимом примере заданная толщина предполагает ее сооружение в один кирпич. Поэтому учитываемый размер вычисляется путем простого умножения высоты на ширину: 0,065 м x 0,12м=0,0078 кв м.

На завершающем этапе подсчетов площадь конструкции делится на площадь 1 кирпича: 15 кв м¸ 0,0078 кв м = 1923 шт. Это число без учета швов. Вспомнив, что 1 кв м стены швы «съедают» около 24 шт., определим число кирпичей: 24 x 15 = 360 шт. Столько нужно отнять от полученных грубых расчетов. В итоге нужно 1563 шт.

Для облегчения подсчетов можно использовать данные по расходам материала на 1 кв м кладки в зависимости от толщины сооружения:

  • четверть кирпича — 26 шт;
  • полкирпича — 52 шт;
  • 1 кирпич — 104 шт;
  • 1,5 кирпича — 156 шт;
  • 2 кирпича — 208 шт;
  • 2,5 кирпича — 260 шт.

Точность расчетов может корректироваться качеством продукции. Обычно к установленному числу добавляют еще порядка 10% от полученного количества. Этот показатель покрывает расходы на битый или некачественный материал.

Заключение

Удачно выбранная толщина стен из кирпича качественно повышает эксплуатационные характеристики здания или помещения. Кирпичные стены достаточной толщины обеспечат долговечность сооружения, комфорт и уют для его обитателей.

какая должна быть для зимнего дома

Кирпичная кладка

Создание уютной атмосферы в доме немыслимо без поддержания во внутренних помещениях комфортной для проживания температуры. Чем лучше термосопротивление наружных стен, тем более удобный для человека микроклимат будет поддерживаться в жилых комнатах на протяжении всего года. Данный показатель во многом зависит от толщины стен здания и их способности противостоять перепадам внешних температур. В связи с этим, чтобы построить комфортное жильё, следует учитывать нормативы СНиП, в которых указана минимально допустимая толщина стены из кирпича, дерева и иных материалов.

Особенности материала

Кирпич является одним из самых технологичных строительных материалов. Благодаря своим отличным эксплуатационно-техническим качествам, он издавна применяется человеком для возведения как небольших одноэтажных построек, так и при строительстве массивных многоэтажных сооружений.

Строительный кирпич с успехом выдерживает нагрузки, в тысячи раз превышающие его собственный вес, а при соблюдении всех технологий кладки, несущие стены кирпичного дома могут без проблем прослужить не один десяток и даже сотен лет. Между тем, долговечность службы зависят от таких технических показателей материала, как коэффициент прочности и морозостойкости.

Показатель морозостойкости материала даёт представление о возможности несущей стены из кирпича противостоять циклам заморозки / оттаивания при смене времён года. Коэффициент морозостойкости непосредственно оказывает влияние на сроки «безаварийной» эксплуатации и зависит от плотности и пористости материала. Чем более высокий коэффициент влагопоглощения, тем ниже устойчивость кирпичных стен к сезонным перепадам температур. Согласно требованиям ГОСТ, минимальная цикличность стройматериала не должна быть ниже 20 – 25 сезонов.

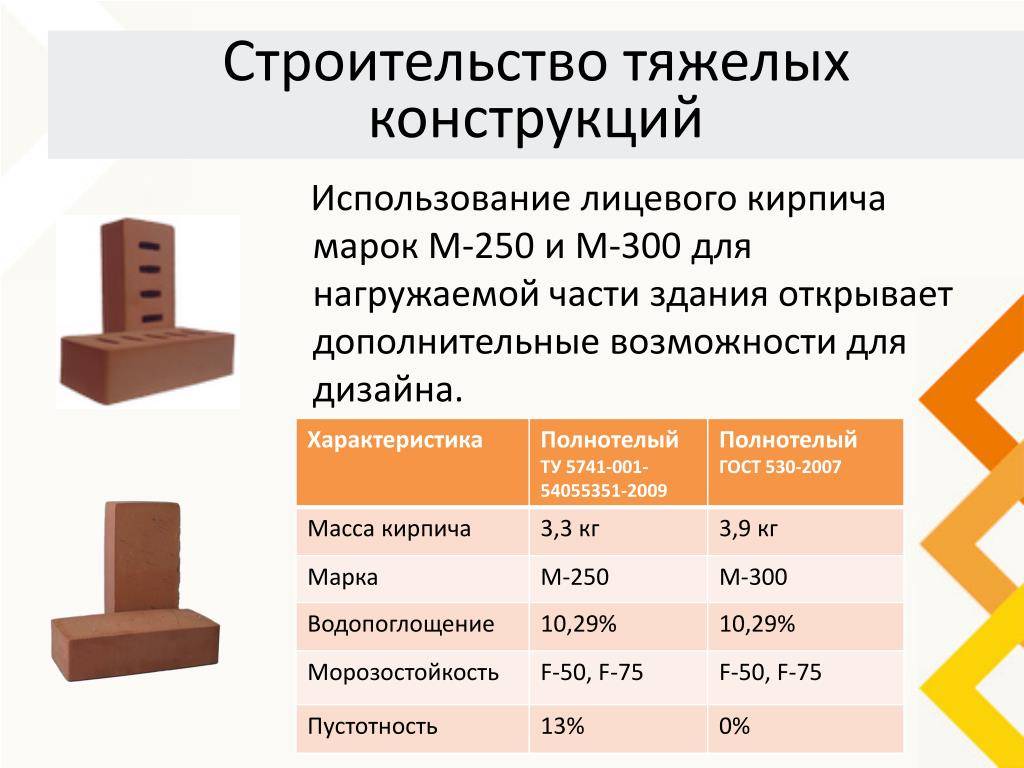

Виды строительного кирпича

Коэффициент прочности вычисляется в зависимости от того, какую нагрузку может выдержать материал без разрушения и деформации. Маркировка производится с шагом в 25-50 единиц и может составлять от М-75 до М-200. Каждая из данных разновидностей имеет свою область использования.

Чем выше этажность здания или предполагаемая нагрузка перекрытий, тем больше должна быть толщина кирпичной кладки. Если для малоэтажной частной застройки вполне подойдёт кирпич марки М-75 и М-100, то для возведения многоэтажек, цоколей и прочих конструкций с высокими эксплуатационными нагрузками следует брать кирпич с маркой прочности не ниже М-150, независимо от того, какова толщина кладки.

Типоразмеры кладочного материала

Среди недостатков кирпичной кладки следует указать высокую гигроскопичность. Обожжённая глина, служащая основным сырьём для этого строительного материала, способна легко впитывать из атмосферы и удерживать внутри себя воду. Содержащаяся в микропорах и трещинах сырость постепенно приводит к разрушению кирпича, потере им своих прочностных качеств. В связи с этим, наружная кладка должна быть по возможности защищена от воздействия осадков гидроизоляцией или влагоотталкивающими грунтовочными составами.

Другой минус кирпича, как материала – его высокая теплопроводность. Благодаря этому, кирпич уже сам по себе является отличным «мостиком холода», способствующим проникновению внутрь здания мороза извне. Раньше с этим отрицательным свойством боролись, увеличивая толщину несущей кирпичной стены.

В советское время при относительной дешевизне кирпича и недостатке эффективных утеплителей – это был наиболее простой выход из положения. Ещё несколько десятилетий назад толщина стен дома из кирпича в центральных районах страны могла составлять 64 см, а в северных регионах – 1 м и более. Однако сейчас, когда на строительном рынке имеется огромный выбор строительной теплоизоляции, такая толщина кирпичной стены становится ненужным расточительством.

Все проблемы с недостаточной теплоизоляцией здания можно решить с помощью любого подходящего для этих целей утеплителя.

Факторы расчёта толщины стен

Расчёт толщины кирпичных стен зависит от ряда аспектов, главных из которых два:

  • Несущие показатели.
  • Теплоизоляционные показатели.

В первом случае от ширины кирпичных стен зависят её несущие способности. Это актуально для несущей опорной конструкции, в то время как внутренние межкомнатные перегородки могут выкладываться «в кирпич» или «в полкирпича» – шириной в 12 или 25 см. В данном случае толщина внутренних стен вполне достаточна, чтобы создать прочную перегородку. Она способную противостоять механическим нагрузкам и выдерживать подвесные конструкции – полки, шкафы, дверные коробки и т.д.

Толщина наружной стены из кирпича в отличии от перегородочной должна быть такой, чтобы выдерживать более значительные нагрузки. На несущие стены дома ложится вес межэтажных перекрытий, вышерасположенных этажей и кровли, поэтому от её ширины зависит прочность всей постройки.

От теплоизоляционных характеристик материала также во многом зависит толщина несущих стен. Чем более высокая теплопроводность у стройматериала, тем больше должна быть минимальная толщина стеновой конструкции.

Виды кирпичной кладки

В современном строительстве применяется несколько видов кирпичной кладки, различающиеся по своей ширине. Стандартная толщина стен здания может составлять от 1 до 2-х и более кирпичей. В данном случае под понятием «в кирпич» понимается длина кирпича, составляющая 25 см. Типоразмер «одинарного» кирпича закреплён в положениях ГОСТ и составляет:

  • Длина – 25 см (кладка «в кирпич»).
  • Ширина – 12 см. (кладка «в полкирпича»)
  • Высота – 6,5 см.
Ширина кирпичной кладки

С точки зрения экономической целесообразности при мало- и среднеэтажном строительстве наиболее эффективной является толщина наружных стен в 38 – 51 см – толщиной в два или в полтора кирпича. Такой тип кладки способен легко выдержать вес двух-трёх вышерасположенных этажей, а также нагрузку от кровли. При этом масса конструкции остаётся сравнительно небольшой, так что застройщику не придётся дополнительно усиливать фундаментное основание дома. Другой плюс подобной кладки состоит в том, что такой тип кладки позволяет значительно сэкономить на строительном материале.

Стены большей толщины, чем в 2 кирпича, в современном строительстве практически не используются. Связано это с тем, что, во-первых, их несущие способности явно избыточны – с необходимой нагрузкой вполне справляется и стена в 2 кирпича.

Увеличенные размеры кладки ведут лишь к неоправданно завышенным сметным расходам на стройматериал, без какой-либо выгоды с точки зрения прочности здания. Во-вторых, улучшить теплоизоляцию здания гораздо эффективнее благодаря применению утеплителей, нежели за счёт увеличения толщины несущих стен из кирпича. Более тонкие стены для опорных конструкций, согласно нормативам СНиП, применять не рекомендуется. Так, несущая стена в полкирпича не сможет обеспечить достаточной прочности здания и долговечности его эксплуатации.

Для внутренних перегородок чаще всего используют кладку в полкирпича (12 см). Это наиболее оптимальный вариант, как с точки зрения финансовой составляющей, так и с учётом прочностных характеристик конструкции. Гораздо реже применяется кладка в кирпич (25 см) и в 6,5 см, когда кирпичи ставятся на ребро.

Однако подобные конструкции имеют больше недостатков, чем достоинств: в первом варианте это увеличенная вдвое стоимость простенков, а во втором – недостаточная прочность простенка.

Расчёт кирпича в кладке

Перед тем как решить, какой толщины будут стены будущей постройки, необходимо произвести ряд инженерных расчётов. Прежде всего, следует вычислить общее количество кирпича, которое понадобится для возведения несущих и перегородочных конструкций. Это необходимо будет сделать по двум причинам:

  • Оптимизировать сметные расходы.
  • Вычислить нагрузку на несущее основание.

Первым шагом следует рассчитать площадь всех стен, отдельно внешних и внутренних, и из полученного числа вычесть площадь оконных и дверных проёмов. Далее необходимо высчитать, сколько кирпича содержится в кв.м кладки той или иной толщины. Зависит это количество от типа материала. Сегодня в кирпичном строительстве используется три основных типоразмера:

  • Стандартный: 25 х 12 х 6,5 см.
  • Полуторный: 25 х 12 х 8,8 см.
  • Двойной: 25 х 12 х 13,8 см.

В таблице приводятся расходы разных видов кирпича для кладки различной толщины.

Сравнение показателя теплопроводности кирпича и дерева

Используя приведённую таблицу, можно не только вычислить необходимое для строительства количество материала, но также рассчитать нагрузку, которую будет оказывать постройка на фундамент. Зная же массу здания и пользуясь сводными таблицами СНиП, возможно рассчитать минимально допустимое значение прочности фундаментного основания.

Теплоизоляционные показатели

Коэффициент теплозащиты является одним из ключевых при проектировании толщины стен. Ещё не так давно толщина несущих стен из кирпича оказывалась решающим фактором для создания эффективного теплоизоляционного пояса. В связи с этим, нередко использовались кладки толщиной в 3-4 и более кирпичей. Но из-за высоких показателей теплопроводности создание надёжной защиты от морозов при помощи кирпичной кладки приводили к неоправданному возрастанию стоимости строительства.

Показатели теплопроводности и плотности кирпича в сравнении с другими строительными материалами.

Сегодня на смену этому архаичному способу пришли более эффективные технологии, использующие в качестве теплозащиты современные теплоизоляционные материалы.

В результате создание кладки толщиной более 2 кирпичей в современном строительстве признано неэффективной. Чтобы рассчитать необходимую минимальную толщину внешних стен постройки, используют следующую формулу:



Зная показатель теплопроводности того или иного материала, можно легко вычислить минимальный необходимую толщину стены с учётом теплоизолирующего слоя. Показатель необходимого теплового сопротивления для каждого региона приводится в таблицах раздела СНиП «Строительная климатология».

На представленном ниже видео показаны особенности кирпичной кладки.


Пользуясь таблицами и рекомендациями СНиП, можно самостоятельно вычислить, какая должна быть толщина стен дома различной конструкции для разных регионов страны.

О минимальной толщине несущих кирпичных стен

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N1 = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N2 — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

Выводы

  1. Толщина несущих стен должна составлять не менее 1,5 кирпичей (380 мм). Стены толщиной в 1 кирпич (250 мм) допускается применять только для одноэтажных или для последних этажей многоэтажных зданий.

  2. Это требование следует внести в будущие Территориальные нормы проектирования строительных конструкций и зданий, необходимость в разработке которых давно назрела. Пока же можно только порекомендовать проектировщикам избегать применения несущих стен толщиной менее 1,5 кирпичей.

Руководство архитектора по установке кирпичной кладки

Эмма Уолшоу является основателем First In Architecture и Detail Library и написала ряд книг, направленных на улучшение понимания конструкции и детализации. Библиотека деталей предоставляет архитекторам базу данных полностью решенных деталей конструкции.

Кирпич — один из самых распространенных материалов, используемых в архитектуре. Он недорогой, прочный и универсальный.То, как кирпич детализирован и выложен, может изменить внешний вид здания. Здесь мы рассмотрим простые приемы, чтобы ваша кирпичная кладка всегда была идеальной.

Выкладка кирпичной кладки на носилках

Кирпичная кладка

на ложковой кладке является одним из наиболее распространенных видов кладки, используемых в современных зданиях. При проектировании этих каменных стен проектировщик должен устанавливать размеры проемов, окон и дверей в полный или в полкирпича, где это возможно. Это позволит избежать отходов материала и ненужной резки кирпичей на месте, в то же время делая стену максимально структурно стабильной.

На следующих рисунках показана разница между использованием правильной координации и использованием несогласованного подхода. На изображении выше показано, как при неправильной координации вы можете остаться с обрезанными кирпичами и плохо обработанными отверстиями. Все серые кирпичи в приведенном выше примере представляют собой кирпичи, которые не являются ни целыми, ни наполовину кирпичами, и их нужно было бы обрезать по размеру на месте. На изображении выше показан согласованный размер кирпичей, чтобы гарантировать, что все отверстия выровнены по размеру 1 или 1/2 кирпича. .

На ранних стадиях проектирования размеры кирпича часто не учитываются, в результате чего полная внешняя оболочка нуждается в повторной настройке или перерисовке на стадии детального проектирования. Тем не менее, как можно раньше, даже до планирования, выкладка здания по кирпичным размерам может сэкономить время и деньги!

Таблицы размеров кирпичей

Существует много подсказок, которые помогут вам разметить фасад по размерам кирпича, чтобы вам не нужно было рисовать каждый кирпич в фасаде (хотя это всегда хороший вариант, чтобы иметь пару курсов на скрытом слое). на вашем чертеже, чтобы перепроверить).Таблица размеров кирпича Ibstock и Таблица размеров кирпичной ассоциации являются наиболее популярными.

Ниже приведено краткое руководство по использованию всех этих номеров.

Примечание: для больших площадей кирпичной кладки деформационный шов потребуется через каждые 10–12 м или по рекомендации инженера-строителя.

Выкладка фламандской кирпичной кладки

Для других типов скрепления необходимо применять другие методы и измерения для правильной укладки кирпичной кладки. Еще одним очень распространенным типом облигаций являются фламандские облигации.В то время как фламандские стены также должны стараться поддерживать как можно больше целых кирпичей при выкладке, при создании углов или проемов может потребоваться использование ¾ кирпичей и более близких кирпичей. Традиционно эти типы стен были длиной в один кирпич и требовали королевы. ближе или ближе к углам выравнивают кирпичную кладку, сохраняя структурно прочную стену. Ниже приведен пример участка стены, показывающий возврат кирпича, конец стены и соединение внутренней стены, а также замки, где это необходимо.Существуют и другие формы фламандской перевязки в зависимости от требуемой высоты. Стены фламандской перевязки также могут быть построены из однослойной кирпичной кладки (толщиной в половину кирпича), хотя для этого требуются различные типы резаных кирпичей и возможные дополнительные стеновые связи, как рекомендуется. инженером-строителем. Ниже приведен пример участка стены, показывающий возврат кирпича, конец стены и стык внутренней стены.

Заключение

Выкладка кирпича является важной частью процесса проектирования и определяет размеры стен, окон, дверей и других элементов на фасаде здания.Расположение варьируется в зависимости от различных связей и узоров, используемых в кирпичной кладке. Чем сложнее узор или расположение кирпичей, тем сложнее их раскладка. Доступно множество руководств, некоторые из которых перечислены ниже.

Эмма Уолшоу является основателем First In Architecture и Detail Library и написала ряд книг, направленных на улучшение понимания конструкции и детализации. Библиотека деталей предоставляет архитекторам базу данных полностью решенных деталей конструкции.

Полезная информация

https://www.brick.org.uk/technical/guides

https://www.brick.org.uk/admin/resources/designing-to-brickwork-dimensions.pdf

https://www.brick.org.uk/technical/design-details

https://www.brick.org.uk/technical/structural-brickwork

https://www.brick.org.uk/technical/brick-calculator

https://www.ibstockbrick.co.uk/technical-services-technical-information/

https://www.ibstockbrick.co.uk/wp-content/uploads/2015/08/TIS-A2-BRICKWORK-DIMENSIONS-TABLES-STANDARD-BRICK.pdf

https://www.ibstockbrick.co.uk/wp-content/uploads/2015/08/Ibstock-TIS-A2-BRICKWORK-DIMENSION-TABLES-Standard-brick-sizes.pdf

Верхнее изображение: Кирпичный дом Джолсона, Мельбурн, Австралия

Отпразднуйте десятилетие вдохновляющего дизайна вместе с нами! Этой осенью стартует 10-я ежегодная программа A+Awards компании Architizer — подпишитесь, чтобы получать ключевые обновления программы и напоминания о крайних сроках.

МОДУЛЬНАЯ СХЕМА БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

Несмотря на то, что бетонные каменные конструкции могут быть построены с использованием практически любого размера планировки, для максимальной эффективности и экономии строительства бетонные каменные элементы должны быть спроектированы и построены с учетом модульной координации. Модульная координация — это практика компоновки и определения размеров конструкций и элементов стандартной длины и высоты для размещения строительных материалов модульного размера.Когда модульная координация не учитывается на этапе проектирования, необходимо принимать решения на строительной площадке — часто в спешке и с большими затратами. В этом ТЭК содержатся рекомендации по планированию строительства каменной кладки, чтобы свести к минимуму разрезание блоков кладки или использование блоков нестандартных размеров.

Если проект требует немодульной компоновки, необходимо решить дополнительные вопросы проектирования и строительства, в том числе:

Размещение вертикальной арматуры — В конструкциях, содержащих вертикальную арматурную сталь, укладка элементов, отличных от подвижной (половинной) связи или пакетной связи, прерывает вертикальное выравнивание элементарных ячеек.В результате размещение арматуры и адекватное закрепление раствора становится затруднительным, а частичная заливка стен практически невозможна.

Прерывание схемы скрепления — В дополнение к эстетическому воздействию, которое может создать изменение схемы связки, строительные нормы и правила часто содержат различные допущения при проектировании каменной кладки, построенной с использованием подвижной связки, по сравнению с другими схемами связки. Стены, включающие более одного рисунка скрепления, могут представлять собой уникальную дизайнерскую ситуацию.

Расположение компенсационных швов — При подвижном соединении конструкция компенсационного шва может быть выполнена с использованием только полноразмерных и половинных блоков.Точно так же для строительства склеивания в стопку требуются полноразмерные блоки только тогда, когда контрольные стыки правильно расположены и детализированы. Тем не менее, при использовании других схем скрепления, возможно, потребуется разрезать блоки, если блоки специальных размеров не используются или недоступны.

Модульные настенные фасады

Стандартные бетонные каменные модули обычно имеют высоту 8 дюймов (203 мм) по вертикали и горизонтали, но могут также включать модули 4 дюйма (102 мм) для некоторых применений. Эти модули обеспечивают общую гибкость дизайна и координацию с другими строительными изделиями, такими как окна, двери и другие подобные элементы, как показано на рисунках 1 и 2.

Модульные отверстия в стене

Приблизительные размеры проема, показанные на рис. 1, относятся к планировке и конструкции кирпичной кладки. Однако для обеспечения возможности крепления окон и дверей к кладке номинальные высоты и ширины этих элементов несколько меньше.

Для традиционных методов строительства ширина проемов в кирпичной кладке для дверей и окон обычно должна быть на 4 дюйма (102 мм) больше, чем ширина двери или окна. Это позволяет оставить 2 дюйма (51 мм) с каждой стороны проема для обрамления.Высота проемов в каменной кладке для размещения окон обычно на 8 дюймов (203 мм) больше, чем высота окна. Этот размер проема позволяет установить 2 дюйма (51 мм) сверху и снизу для обрамления и 4 дюйма (102 мм) для установки подоконника в нижней части окна. Проемы в каменной кладке для дверей обычно на 2 или 4 дюйма (51 или 102 мм) больше высоты двери, что позволяет использовать дверную раму, а также использовать дверь стандартного размера.

Таким образом, двери и окна шириной 28, 36, 44 и 52 дюйма.(711, 914, 1118 и 1321 мм) (и т. д. с шагом 8 дюймов (203 мм)) не требуют вырезания каменной кладки. Высота модульного окна кратна 8 дюймам (203 мм), при этом оконный проем в каменной кладке на 8 дюймов (203 мм) больше, чем высота окна, если 4-дюймовый. (102 мм) подоконник будет использоваться. Точно так же двери высотой на 2 дюйма (51 мм) меньше любого числа, кратного восьми, могут быть установлены без необходимости разрезания каменной кладки. Для общедоступного 84-дюймового. (2134 мм) высокая дверь, 4-дюймовый. Дверной упор (102 мм) можно разместить в верхней части проема.Кроме того, в некоторых местах доступны сборные перемычки с 2-дюймовым (51 мм) вырезом для размещения 80-дюймовых перемычек. (2032 мм) двери.

Полые металлические рамы для дверей должны быть заказаны и доставлены для кладки до того, как будут запланированы поставки других дверных рам в проекте. Для экономии каркасы следует устанавливать до возведения стен. Если стены возводятся до того, как будут установлены рамы, потребуются дополнительные затраты на установку специальных дверных рам и приспособлений для разборки.

Как определить толщину каменных стен в зданиях?

🕑 Время чтения: 1 минута

Толщина кладки стен в здании рассчитывается исходя из нагрузок и других факторов.Обсуждаются различные требования к подходящей толщине каменных стен.

Рис. 1: Кирпичная стена и каменная конструкция

Требования к толщине каменных стен в зданиях Существуют различные требования к толщине кирпичных стен, которые необходимо учитывать на этапе проектирования. Например, между боковыми опорами рекомендуется использовать кладку постоянной толщины. Боковая поддержка каменной кладки обеспечивается поперечными стенами, пилястрами и элементами несущего каркаса, как показано на Рисунке-2.

Рис. 2: Боковая опора каменной стены

Что касается изменения кладки в вертикальном направлении, то при изменении толщины каменной стены следует учитывать расстояние между этажами, структурными каркасами и крышами. Толщина кирпичной стены между полом и крышей, а также между разными этажами обычно изменяется в зависимости от тепловых, звуковых и противопожарных требований.

Рис. 3: Вертикальная опора каменной стены, рассматриваемая для изменения толщины кладки

При изменении толщины каменной стены рекомендуется удлинить более толстую стену до нижнего уровня опоры.Требования строительных норм и правил для каменной конструкции (ACI 530-11) гласят, что при изменении толщины каменной стены, построенной из пустотелых каменных блоков, потребуется обеспечить слой или несколько слоев сплошных каменных блоков или полностью залить цементным раствором. пустотелые каменные блоки между более толстой каменной стеной и более тонкой каменной стеной. Цель обеспечения сплошного слоя кладки между более толстой и более тонкой каменной стеной состоит в том, чтобы правильно передать нагрузку от верхней стены (тонкой стены) на нижнюю стену (толстая стена).Существует несколько ограничений и ограничений, которые следует учитывать для каменных стен, за исключением случаев, когда стены спроектированы для армирования на основе инженерных принципов. Ограничения, связанные с толщиной кладки для различных типов каменных стен, обсуждаются ниже.

Требования к толщине несущей кирпичной стены Толщина несущей каменной стены должна быть не менее 304,8 мм (1 фут) при максимальной высоте стены 10,668 м (35 футов).). Более того, толщину каменной стены необходимо увеличивать на 101,6 мм (4 дюйма) на каждые последующие 10,668 м (35 футов) высоты или доли этой высоты, измеренные от верха каменной стены. Есть несколько случаев, когда указанные выше условия неприменимы к несущим каменным стенам. К этим исключительным случаям относятся стены из жесткой каменной кладки, каменные стены верхних этажей, каменные стены жилых домов, каменные стены пентхаусов и кровельных конструкций, каменные стены из простого бетона и цементного кирпича, пустотелые каменные стены, облицованные каменные стены, ненесущие каменные стены.

Укрепленная каменная стена Если несущая каменная стена усилена или усилена железобетонными перекрытиями или каменными поперечными стенами на расстоянии не более 3,65 м (12 футов), то для максимальной высоты стены можно принять толщину 304,8 мм (1 фут). 21,33 м (70 футов). Толщина каменной стены должна быть увеличена на 101,6 мм (4 дюйма) на каждые последующие 21,33 м (70 футов) высоты или доли этой высоты, измеренной от верха каменной стены.

Кирпичная стена верхнего этажа Разрешается использовать толщину 203.2 мм (8 дюймов) для несущей кладки верхнего этажа здания с предельной высотой 10,668 м (35 футов). Стена не должна испытывать боковых нагрузок, а ее высота не должна превышать 3,65 м (12 футов), в противном случае такая толщина не может рассматриваться.

Кирпичная стена жилого дома Толщину несущей каменной стены жилого дома максимум в три этажа можно принять равной 203,2 мм (8 дюймов). Эту толщину не следует применять, если здание выше трех этажей или высота стены превышает 10.668 м (35 футов) или стена, на которую действуют боковые силы. Кроме того, толщина стены может быть уменьшена до 152,4 мм (6 дюймов) для одноэтажного здания, если максимальная высота стены составляет 2,74 м (9 футов).

Кирпичная кладка стен пентхаусов и кровельных конструкций Толщина кладки несущих стен высотой 3,65 м (12 футов) над уровнем крыши или мансард можно принять равной 203,2 мм (8 дюймов). Обычный бетон и кирпичная кладка с цементным раствором Можно принять 152 мм (6 футов.) толщина стены из обычного бетона и кирпичной кладки.

Полая кирпичная стена Рекомендуется ограничить высоту пустотелой или связанной пустотелой каменной стены максимум до 10,668 м (35 футов). Кроме того, высота стены полости не должна превышать 7,62 м (25 футов) над опорой, если ее толщина равна 254 мм (10 дюймов).

Требования к толщине стен из бутового камня Толщина каменной стены не должна быть меньше 406 мм (16 дюймов).) в любом слючае.

Толщина ненесущих каменных стен Минимальную толщину стены парапета можно принять равной 203 мм (8 дюймов), а ее высота не должна превышать трехкратную толщину стены. Тем не менее, можно использовать меньшую толщину для стены парапета, если она усилена, чтобы противостоять землетрясениям. Что касается требований к толщине наружной ненесущей каменной стены, следует использовать те же спецификации, что и для несущей каменной стены, предусмотренные ACI 530-11: 152 мм (6 дюймов) для одноэтажного здания и 203 мм (8 дюймов) для многоэтажного здания. Подробнее: Типы кладки стен Типы связей в строительстве кирпичной кладки и их применение Строительство зданий из пластиковых бутылок – стены, крыши и преимущества Типы конструкций сейсмостойких каменных стен

Каталожные номера МСА 530-11. Требования строительных норм и правил к кирпичной кладке. Американский институт бетона. Мичиган, с. С151-С152. 2011. БИА. Эмпирический расчет кирпичной кладки.Ассоциация кирпичной промышленности. Вирджиния, с. 2-4. 1991. ФРЕДЕРИК С. МЕРРИТТ, ДЖОНАТАН Т. РИКЕТТС. Справочник по проектированию и строительству зданий. 6-е изд. Нью-Йорк: МакГРО-ХИЛЛ, 2001. МТП. Строительный кодекс Флориды. Международный совет по кодексу. Флорида, с. 21.6-21.7. 2001.

Какова толщина кирпичной стены

Кирпичная стена толщиной 4,5 дюйма предназначена только для перегородок и не должна быть более 7 футов в высоту. Поэтому я рекомендую, чтобы все стены были толщиной не менее 9 дюймов.Стены толщиной 4,5 дюйма не являются конструктивно безопасными, если они превышают 7 футов в высоту или несут некоторую нагрузку.

Какова толщина одной кирпичной стены?

Кирпичи скрепляются цементным или известковым раствором, обычно толщиной 10 мм для горизонтальных швов и шириной 10 мм для вертикальных швов. Кирпичные стены могут быть прямыми, изогнутыми, зигзагообразными и т. д. в плане и обычно имеют толщину от 102,5 мм и выше.

Какова толщина стены из двух кирпичей?

Условное обозначение толщины стены относится к длине кирпича, поэтому оно выглядит следующим образом.Это может показаться нелогичным, но отклонение от него, поскольку оно давно установлено, приведет к путанице. И так далее, так что следующая стена из 2 кирпичей (18-дюймовая стена), а затем 2½ кирпичная стена (22-дюймовая стена).

Какова стандартная толщина стенки?

Средняя ширина внутренних стен Большинство внутренних стен строятся с каркасом 2 на 4, и каждый 2 на 4 имеет номинальную ширину 3 1/2 дюйма. Гипсокартон обычно покрывает обе стороны, и его толщина обычно составляет 1/2 дюйма, что делает стену толщиной 4 1/2 дюйма.

Из скольких кирпичей можно построить 5 комнат?

Сколько кирпичей нужно, чтобы построить дом с 5 спальнями? Разрешить 1,86 м2 кирпичной кладки на погонный метр стены с учетом окон и дверей по 50 кирпичей на квадратный метр = 3906 кирпичей, но допустить 4000.

Сколько стоит каменщик в день?

Каменщики могут взимать дневную ставку или установленную цену за определенное количество зданий — обычно за 1000 кирпичей или от 10 до 12 квадратных метров. Дневная ставка для опытного каменщика может составлять от 150 до 200 фунтов стерлингов в день.

Какой толщины внутренняя стенка?

Большинство внутренних стен построено из цельного кирпича шириной 110 мм с известковой штукатуркой с обеих сторон, в результате чего толщина стен составляет около 150 мм. Вы можете найти более толстые стены на уровне земли и там, где есть воздуховоды или дымоходы. Эти стены простираются от фундамента до крыши.

Сколько стоит каменщик за 1000 кирпичей?

Перечень затрат на кладку кирпича Средняя стоимость 1000 кирпичей составляет 800 фунтов стерлингов. На стоимость будут влиять такие факторы, как тип кирпича, местоположение, спрос и предложение и производственный процесс.Каменщики взимают среднюю дневную ставку в размере 400 фунтов стерлингов.

Какой толщины стены с сантехникой?

Для обычной водопроводной стены ее ширина должна быть около 6 дюймов. Для чугунной сантехники чугунный слив должен быть диаметром 4 5/8 дюйма. Если в водопроводной системе используются пластиковые трубы, то стены толщиной 4 дюйма будет достаточно.

Сколько кирпичей может уложить каменщик за день?

Работая на средней скорости, один хороший каменщик мог бы уложить 600 кирпичей в день.Таким образом, 1200 кирпичей между рядами составят 20 м² однослойной лицевой кладки (60 кирпичей на м²).

Сколько стоит уложить 1000 кирпичей?

В среднем лицевой кирпич стоит 6–10,50 долларов США за квадратный фут укладки. Ваш бюджет на 1000 кирпичей может составлять от 340 до 850 долларов. Какова средняя цена кладки кирпича?

Среднее 9 долларов за квадратный фут
Низкий 6 долларов за квадратный фут
Высокий 10 долларов США за квадратный фут

Сколько мешков цемента мне нужно для дома с 4 спальнями?

Для средней или средней 4-комнатной квартиры на строительство достаточно 3100 блоков и 176 мешков цемента.

Насколько толстой должна быть стена?

Стенная стойка размером два на четыре имеет ширину 3 ½ дюйма, а внутренняя стена обычно имеет гипсокартон толщиной ½ дюйма, установленный с обеих сторон, в результате чего толщина стены составляет 4 ½ дюйма. Однако стены, в которых есть сантехника, например стены за раковинами, должны быть толще стандартных стен.

Как рассчитать, сколько кирпичей мне нужно для стены?

Сколько кирпичей мне нужно? Для однослойной кирпичной стены умножьте длину стены на высоту, чтобы получить площадь.Умножьте эту площадь на 60, чтобы получить необходимое количество кирпичей, а затем добавьте 10% на потери. Это короткий ответ, который предполагает «стандартные» размеры кирпича и раствора.

Как измерить толщину стенки?

Разделите общую толщину стенки трубы на два. Результатом является размер или толщина стенки одной трубы. Например, если общая ширина обеих стенок равна 1 дюйму, размер одной стенки равен 1/2 дюйма — 1/2 = 1/2.

Сколько кирпичей мне нужно для дома с 3 спальнями?

Строительство 3-комнатной квартиры — очень приятное дело… Если для строительства средней 2-комнатной квартиры потребуется около 2200 блоков, то для средней 3-комнатной квартиры потребуется около 2650 блоков.

Какая толщина стены в 1,5 кирпича?

Что касается стен, то их толщина может быть 51 см и они также усилены. При кладке в 1,5 кирпича подставляют дополнительные опоры сечением 38×38 см. Для межкомнатных перегородок, не несущих, а только зонирующих пространство, можно выбрать любую толщину.

Сколько мешков цемента мне нужно, чтобы уложить 1000 кирпичей?

Кладка 1000 кирпичей = 3 мешка цемента + 0,6 куб. м. песок.

Какой толщины стандартная внешняя стена?

Толщину стены можно измерить у двери или окна.Сплошная стена будет иметь толщину 23 см (9 дюймов) плюс внутренняя штукатурка и внешняя штукатурка (если есть), а полая стена 30 см (11,5 ″) плюс штукатурка и штукатурка (если есть).

Могут ли наружные стены быть 2×4?

Современное традиционное жилищное строительство обычно использует пиломатериалы 2×4 (верхняя строка вверху, вторая слева) при возведении наружных стен. Вам понадобятся расширенные оконные косяки, чтобы вместить большее пространство внешней стены. Вам также понадобятся большие дверные косяки и дополнительная изоляция, чтобы соответствовать раме 2 × 6.

Какой толщины стены в метрах?

Обычно толщина внешней стены жилого дома составляет 9 дюймов (0,23 м) или 6 дюймов (0,15 м), а толщина внутренней стены составляет 4 дюйма (0,10 м).

Что дешевле кирпич или блок?

По словам Ратиша Кумара, управляющего директора Beacon Projects, на самом деле кладка из блоков дешевле и, следовательно, более экономична, чем кладка из кирпича. В настоящее время рыночная стоимость кирпичной кладки (за кубический метр) составляет рупий.8500, а блочной кладки — рупий. на 1500 дешевле.

Кирпичные стеновые системы | WBDG

Введение

Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания.Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.

Описание

Кирпичная кладка обычно возводится (укладывается) на месте с использованием изготовленных каменных блоков и раствора, замешанного на месте. Элементы укладываются в раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора.Каменная кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и/или готовую систему облицовки.

Кирпичные блоки

Обычно используются несколько различных типов каменных блоков. Обычные типы блоков каменной кладки включают блоки из глины и бетона, которые могут быть сплошными или пустотелыми, глазурованными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.

Глиняные изделия
Блоки из глиняного кирпича

обычно используются в кирпичной кладке.В зависимости от используемой глины и способа формирования блоков при изготовлении, глиняные блоки имеют различные цвета, размеры и текстуры. Другие типы блоков включают блоки из глазурованного кирпича (глиняного и бетонного), бетонный кирпич, кирпич из силиката кальция и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).

Блоки глиняной кладки обычно изготавливаются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе. На внешней поверхности кирпича может быть выполнено несколько различных видов отделки, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы.Затем кирпичные блоки нагревают в печи (обжигают) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.

Блоки могут быть полыми (сердцевины занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обращения и обеспечения более равномерного зажигания. Для большинства наружных стен используются блоки, относящиеся к категории сплошных.

Стандартом для блоков из глиняной кладки является ASTM C216 (Стандартные технические условия для облицовочного кирпича (полные блоки из глины или сланца).В этом стандарте и в строительных спецификациях глиняные блоки классифицируются по сортам (NW, MW или SW) и типам (FBA, FBS и FBX). Марка кладки зависит от требуемой прочности блоков. Как правило, класс SW (сильное атмосферное воздействие) рекомендуется в большинстве районов США. Эти агрегаты гораздо более устойчивы к циклическому замораживанию-оттаиванию. Установки MW (умеренное атмосферостойкость) следует использовать только в районах, где не ожидаются циклы замерзания. Блоки NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, когда внутренний воздух кондиционируется и нет воздействия влаги.

Тип устройства зависит от требуемых допусков на размеры. Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Блоки типа FBA обычно используются для создания деревенского вида с высокой точностью размеров.

Блоки кладки из глазурованной глины

должны соответствовать требованиям ASTM C126 (Стандартные технические условия для облицовочной плитки из глазурованной керамической конструкционной глины, облицовочного кирпича и полнотелых блоков кладки).

Бетонные блоки (БКМ)

Бетонные блоки кладки (БКМ) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях. Устройства могут иметь различные размеры, но обычно имеют лицевые размеры 8 дюймов в высоту и 16 дюймов в ширину (номинал). Бетонные блоки обычно изготавливаются в форме желаемой формы, а затем отверждаются под давлением на заводе-изготовителе. Блоки часто используются, когда кладка должна сформировать несущую стену или внутреннюю перегородку между помещениями внутри здания.Бетонные блоки могут быть изготовлены разных размеров и с различной фактурой лицевой стороны.

Блоки бетонной кладки должны соответствовать требованиям ASTM C90. Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурные блоки кирпичной кладки бывают нормальными или тяжеловесными. Легкие блоки используются в ненесущих условиях или в качестве облицовки.

Поскольку эти блоки, как правило, больше, чем блоки из кирпича, время строительства, необходимое для укладки блоков, обычно меньше, чем для кирпича.Блоки могут быть цельными или полыми (две или три жилы) и могут иметь сплошные или фланцевые концы. Сердечники обеспечивают непрерывные вертикальные пустоты, которые часто армируются. Стальные стержни помещаются в стержни, а цементный раствор устанавливается вокруг стержней. Таким образом, стена действует подобно железобетонному элементу.

Миномет

Раствор обычно состоит из цемента, извести и песка, хотя известковые растворы также могут быть составлены без использования цемента. Компоненты и пропорции строительных растворов варьируются в зависимости от желаемых свойств раствора.Растворы, состоящие из портландцемента и извести, а также песка, являются наиболее распространенными. Предварительно смешанные растворы должны быть тщательно проверены, чтобы определить фактические компоненты смеси.

Существуют различные типы растворов в зависимости от требуемой прочности. Растворы для нового строительства обычно относятся к типам N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора. Наиболее распространенные типы каменной кладки и использование в новом строительстве:

  • Тип N — используется в обычных каменных стенах выше уровня земли.Это наиболее распространенный раствор для кладки, используемый в неструктурных применениях в новом строительстве. Обладает хорошими связующими свойствами и хорошей устойчивостью к проникновению воды.
  • Тип S — обычно используется в строительной кладке. Имеет более высокую долю цемента и впоследствии может иметь повышенную усадку раствора.
  • Тип M — обычно используется только в приложениях ниже уровня земли.

Пропорции раствора и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Американским институтом кирпича (Brick Institute of America, BIA).Как правило, строительные растворы смешивают на месте с водой, чтобы получить влажную жидкую смесь с достаточным количеством воды для удобоукладываемости. Раствор периодически подвергается повторному отпуску (в смесь добавляется дополнительная вода) для поддержания удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно снижается. Поэтому раствор, не использованный в течение двух часов, следует выбросить.

Основы

Установка

Кирпичная кладка должна быть установлена ​​на твердом жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок.Большинство строительных норм и правил не позволяют поддерживать вес кирпичной кладки на деревянном каркасе из-за потери прочности деревянного элемента под воздействием влаги. Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.

Элементы кладки укладываются на раствор. Горизонтальные стыки между блоками называются стыковыми соединениями, а вертикальные стыки называются головными стыками. Кладка из глиняного кирпича должна иметь сплошные (полноценные) швы оголовка и постели.В бетонной кладке элементы обычно укладывают на раствор только на лицевые оболочки (подложка лицевых стенок). Это связано с размером сердечников и сложностью установки строительного раствора в перемычках между сердечниками без возможности заполнения сердечников значительным количеством строительного раствора. Полная засыпка блоков бетонной кладки обычно выполняется только в том случае, если часть ячеек будет заполнена раствором. Там, где выполняется заливка раствором, необходимо следить, чтобы раствор не попадал в ячейки, так как это приведет к образованию слабой плоскости в растворе.

Курсинг

Блоки каменной кладки

также могут быть разных размеров и форм для удовлетворения конкретных потребностей проекта. Блоки также могут быть ориентированы по-разному для создания различных эстетических эффектов. Общие шаблоны курсов следующие:

  • Носилки — блоки ориентированы горизонтально с открытым лицом (чаще всего)
  • Коллекторы — блоки ориентированы перпендикулярно поверхности стены с открытым концом (могут быть истинными или ложными коллекторами)
  • Солдаты — юниты ориентированы вертикально с открытым лицом
  • Уключины — блоки ориентированы перпендикулярно поверхности стены с открытым концом и поверхностью (часто используются на подоконниках и на вершинах стен)

Расширение и усадка единиц

После изготовления блоки из глиняной кладки расширяются под воздействием влаги.Это объемное изменение блока приводит к необратимому аккумулированному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены при проектировании элементов кладки, могут вызвать растрескивание, выкрашивание и смещения кладки. По этой причине в строительстве из глиняной кладки необходимы компенсационные швы, особенно в местах, подверженных воздействию внешней среды, где блоки могут намокнуть. Компенсационные швы обычно требуются в углах, смещениях и других изменениях плоскости стены; изменения в конструкции стены; и на обычных расстояниях (обычно от 20 до 30 футов по центру максимум, в зависимости от единиц измерения).Рекомендации по проектированию/размещению компенсационных швов приведены в Техническом примечании 18A Ассоциации кирпичной промышленности (BIA).

Стены из бетонной кладки обычно армируют швами для предотвращения усадки. В зависимости от размера и шага арматуры расстояние между контрольными швами будет варьироваться. Тем не менее, контрольные швы необходимы во всех стенах из бетонной кладки. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонщиков (NCMA).

Как глиняная, так и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Подвижные суставы также должны приспосабливаться к этим движениям.

Настенные системы

Кирпичные стены могут быть нескольких видов:

  • Шпон (стеновая система обеспечивает облицовку и сопротивляется передаче ветровой нагрузки только на опорную конструкцию)
  • Несущая/несущая стена (может быть облицовкой, но также обеспечивает несущую систему)

Следует предвидеть проникновение воды через наружные каменные элементы, подвергающиеся воздействию дождя.Вода обычно протекает через перегородки между раствором и агрегатами. Это может быть связано с расслоением, пустотами и трещинами. Также может происходить проникновение воды, хотя обычно в меньшей степени, из-за впитывания через элементы и раствор. В наружной каменной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.

Кирпичный шпон

Облицовка каменной кладкой состоит из внешней части каменной кладки, которая образует только облицовочный материал. Необходима боковая поддержка кладочного шпона.Обычно это обеспечивается внутренней стеной. Общие внутренние стены (опорные стены) представляют собой холодногнутые стальные каркасные стены с водонепроницаемой обшивкой и бетонной кладкой.

Критические компоненты облицовочной кладки, подверженные воздействию влаги, включают:

  • Дренажная полость за шпоном
  • Система накладок у основания шпона
  • Уплотнители для полости оконных проемов (оконные, дверные, жалюзийные рамы и т.п.)
  • Система боковых креплений для крепления шпона к несущей конструкции
  • Вертикальная опорная система для поддержки веса шпона
  • Приспособления для расширения/сжатия стеновой системы

Фанерные стены спроектированы как «дренажные стены» в отношении их сопротивления проникновению воды.Воздушное пространство/дренажная полость должна быть установлена ​​за облицовкой каменной кладки, чтобы позволить воде, проникшей в кладку, стекать вниз к основанию стены, откуда она может быть направлена ​​наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где существуют ограничения в полости, рекомендуются оклады для сбора воды и отвода ее наружу. Это требуется в отверстиях в кирпичной кладке, таких как окна, опоры и т. д. В основании дренажной полости должна быть установлена ​​система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного металлическими и/или мембранными материалами, собирать воду, проникающую в дренажную полость, и направлять ее наружу через стоки или водостоки.Эти оклады должны быть спроектированы так, чтобы быть водонепроницаемыми, особенно в углах, нахлестах и ​​на концах каменной кладки. Торцевые дамбы необходимы на концах, чтобы предотвратить боковое стекание воды с гидроизоляции в соседнюю конструкцию. Обычными материалами для наплавки являются нержавеющая сталь, медь и медь со свинцовым покрытием. Эти металлические накладки долговечны, могут быть герметизированы и включают в себя припаянные углы и торцевые перемычки. Мембранные материалы, такие как прорезиненный битум и EPDM, также могут использоваться в сочетании с металлическими отливами для герметизации верхней части металлического отлива к опорной конструкции.

Крайне важно, чтобы на внутренней стороне дренажной полости (на поверхности подпорки) имелась влагозащита для предотвращения проникновения воды в опорную конструкцию. Рекомендуемая ширина полости за каменной кладкой составляет минимум 2 дюйма.

В летние месяцы воздушное пространство за кирпичной облицовкой обычно содержит горячий и влажный воздух по сравнению с интерьером. Этот воздух может достигать относительно высокого давления пара по сравнению с внутренним пространством.В зимние месяцы это воздушное пространство может быть заполнено относительно холодным воздухом по отношению к интерьеру. Особенно это актуально для северного климата. Если этот воздух контактирует с внутренней частью оконных рам или внутренней отделки, может образоваться конденсат. По этой причине, как правило, рекомендуются уплотнители полостей на окнах, дверях и других проемах, чтобы предотвратить попадание воздуха из полости (и влаги) в дверные/оконные рамы.

Вертикальная опора для каменной кладки обычно предусмотрена на каждой линии пола.Для облицовки кирпичной кладкой на каждой из вертикальных опор должны быть предусмотрены условия для вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях также следует учитывать ползучесть бетонного каркаса.

Металлические стяжки необходимы для бокового крепления облицовки к опорной стене.Обычно они расположены на расстоянии 16 дюймов от центра в каждом направлении.

Несущие стены из кирпичной кладки

Несущие стены из каменной кладки обычно строятся из бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения требуемой прочности на изгиб. Вертикальная арматура, устанавливаемая в ячейках бетонной кладки, обычно заливается сплошным раствором. Горизонтальная арматура обычно устанавливается с использованием сварных проволок заводского изготовления, которые заделываются в стыки станины.Хотя эта горизонтальная арматура повышает прочность кладки, особенно для горизонтальных пролетов, она также служит для предотвращения растрескивания при усадке.

Если в качестве наружных стен используются несущие стены из каменной кладки, обычно рекомендуется второй ряд кирпичной кладки. В этой конструкции кирпичная кладка может быть построена как составная стена (оба выступа действуют как единое целое, чтобы противостоять нагрузкам) или как некомпозитная стена (отдельные выступы действуют независимо, чтобы выдерживать нагрузки). Поскольку ожидается проникновение воды через наружную стенку каменной кладки, обычно не рекомендуется полагаться на одну вертикальную стенку каменной кладки в качестве системы наружных стен.Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как наносимое жидкостью, воздухопроницаемое каменное покрытие или внешняя облицовка (EIFS, металлические панели, штукатурка и т.п.), чтобы предотвратить проникновение воды в помещение. кирпичная кладка. Добавки могут использоваться при изготовлении блоков бетонной кладки для уменьшения проникновения воды из-за впитывания в сами блоки. Тем не менее, смесь также должна быть смешана с раствором для достижения надлежащего сцепления. Эти системы могут эффективно уменьшать проникновение воды в каменную кладку; однако не следует полагаться на них для предотвращения проникновения воды.

Тепловые характеристики

Кирпичная кладка обычно представляет собой большую тепловую массу, которая может нагреваться и охлаждаться под воздействием солнца и внешних температур. Каменная кладка, подвергающаяся воздействию солнечного света, может нагреваться до температуры, значительно превышающей 100 градусов по Фаренгейту. Кирпичная кладка поглощает тепло и отдает его окружающим компонентам стеновой системы. При низких температурах кирпичная кладка будет прохладной, особенно в затененных местах. При проектировании тепловые характеристики каменной кладки обычно основаны в первую очередь на изоляции, размещенной в полости стены или внутри опорной стены.Обычно считается, что каменная кладка обеспечивает небольшую изоляционную ценность.

Пожарная безопасность

Кирпичная кладка обеспечивает значительное улучшение пожарной безопасности стен зданий. Бетонная кладка обычно используется для строительства брандмауэра. Огнестойкие характеристики основаны на толщине кладки.

Акустика

Из-за своей массы каменные стеновые системы могут обеспечить лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в ядрах.

Техническое обслуживание

При правильной конструкции каменные стеновые системы требуют относительно небольшого обслуживания по сравнению с другими стеновыми системами. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т.д.) и на сквозных примыканиях стен. Срок замены герметика зависит от используемого герметика, но обычно составляет от 7 до 20 лет.

Замена швов в наружной кладке обычно требуется через 20–30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.

приложений

См. Приложения для конкретных климатических условий по проектированию ограждений зданий.

Детали

Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Глиняный кирпич Внутренний угол
