Размеры колец бетонных: Размеры, вес и объем бетонных колец 1, 1,5, 2 м

БЕТОННЫЕ КОЛЬЦА ДЛЯ КОЛОДЦА ВОДОСНАБЖЕНИЯ ДОМА

При производстве бетонных изделий на предприятиях используются ГОСТы, которые стандартизируют процесс и позволяют потребителю контролировать качество покупаемых им изделий. Например, в ГОСТе, который регламентирует производство бетонных колец, четко прописаны все нормативы на бетонные кольца для колодца – размеры, вес, марка бетона и так далее.

При производстве бетонных изделий на предприятиях используются ГОСТы, которые стандартизируют процесс и позволяют потребителю контролировать качество покупаемых им изделий. Например, в ГОСТе, который регламентирует производство бетонных колец, четко прописаны все нормативы на бетонные кольца для колодца – размеры, вес, марка бетона и так далее.

И если владелец загородного домовладения планирует обустройство колодца, в его распоряжении есть документ, который поможет ему правильно выбрать бетонные изделия. Чтобы выполнить данное сооружение, подрядчик или владелец может выбирать варианты колец в диапазоне от 70 до 200 сантиметров.

Это позволит обустроить фактически любой колодец для разных нужд – от получения питьевой воды до конечной стадии канализационной очистки.

В основном существует три «потребительских» группы колец:

  • Используемые для газопровода,
  • Используемые для канализации,
  • Подходящие для водоснабжающих колодцев.

Так что в зависимости от назначения, легко можно сделать свой выбор в пользу одного из вариантов. Наиболее распространенная высота кольца составляет 50 сантиметров, но в некоторых случаях приобретаются более габаритные конструкции, с высотой стенок кольца до 1-1,5 метров. При заказе колец на ЖБК или в специализированной торговой точке нужно внимательно изучать маркировку, где четко прописаны все основные параметры.

КАКИМИ БЫВАЮТ КОЛЬЦА ИЗ БЕТОНА ДЛЯ ВОДОПРОВОДА

Когда покупатель выбирает бетонные кольца для колодца, размеры – это не самый главный параметр, который должен его интересовать. Основное — это характеристики материала, из которого выполнена бетонная конструкция.

Хорошее колодезное кольцо должно быть:

  • водонепроницаемым,
  • морозостойким,
  • с низким водопоглощением.

В некоторых случаях для сооружения колодцев пользуются железобетонными кольцами, которые армируются стальной арматурой. А в некоторых случая в роли арматуры выступает стеклопластиковый прут или даже пластиковая сетка. Такие изделия можно использовать в случае, когда колодец:

  • Канализационный,
  • Сетевой,
  • Дренажный,
  • Газопроводный,
  • Водопроводный.

Также строители всех мастей, которые занимаются земляными работами, пользуются неармированными стеновыми кольцами, являющимися универсальными и подходящими для реализации различных видов конструкций. Для некоторых видов колодцев применяют колодезные кольца со специальными замками, со сплошным дном, а также с закладными элементами под различные крепежи.

Кроме этого, по заказу потребителя могут быть выполнены кольца с проемами и отверстиями как круглыми, так и прямоугольными. Это очень удобно при монтаже таких специализированных систем, как септики, состоящие из двух и трех бетонных колодцев.

АРМИРОВАННЫЕ КОЛЬЦА

Как уже упоминалось выше, наибольшей прочностью и долговечностью отличаются армированные бетонные кольца для колодца, размеры которых могут быть стандартными или же они выполняются по специальному заказу.

Армирование позволяет сделать стенки бетонного изделия минимально возможной толщины. При этом значительно снижается вес изделия, а значит, и расходы по его производству, перевозке и установке в месте монтажа.

Для примера, неармированное кольцо требуемой прочности по ГОСТу должно было бы иметь толщину стенок в 45 сантиметров. Представьте, сколько бетона ушло бы на производство такого кольца, и какой потребовался бы кран для его монтажа.

Сейчас все большее распространение получают так называемые «фибробетонные» конструкции, когда бетон армируется пластиковой арматурой. Для тех случаев, когда несущая способность конструкции некритична (а колодезные кольца как раз и есть пример такого случая) применение фиброарматуры в виде прутков или в виде профилированной сетки обеспечивает достаточную прочность изделию наряду с кардинальным снижением веса.

При использовании фибробетонных колец отпадает необходимость в использовании тяжелой грузовой техники и отдельного автокрана. Такое изделие достаточно погрузить на небольшой бортовой грузовик, оснащенный манипулятором. На месте монтажа небольшая машина при помощи манипулятора устанавливает такие кольца в колодец.

Конечно, кольца из фибробетона стоят чуть дороже, чем железобетонные, поскольку пластиковая арматура дороже, чем стальная. Да и толщину стенок приходится делать чуть толще по причине меньшей жесткости пластиковой арматуры.

Зато экономия на транспорте и автокране позволяет использовать именно этот вариант владельцам частных домов. Ведь всякий хозяин, который самостоятельно считает смету своей стройки, заинтересован в том, чтобы построить дом с наименьшими затратами.

ГАБАРИТЫ ЖЕЛЕЗОБЕТОННЫХ КОЛЕЦ

Важную роль в сооружении играет диаметр бетонного кольца для колодца, так как от этого будет зависеть итоговая стоимость изделия и удобство эксплуатации. Нужно сориентироваться в объемах потребляемой воды, и лишь после получения хотя бы приблизительных результатов, приступать к приобретению железобетонных колец. Как вы понимаете, колодец выступает в роли своеобразного «депо», которое накапливает воду для домовых нужд. И если вы спланируете неправильно и выберете слишком малые размеры, то воды может не хватить.

Давайте для примера посчитаем, каким может быть объем запаса воды в колодце при малом притоке и постоянном дебите.

Например, вы выбрали для колодца кольца диаметром 1 метр. Ваш колодец состоит из восьми таких колец с высотой по 0,5 метра. Вода стоит на четвертом кольце. Это значит, что ваш запас воды примерно равен 2 тоннам. Если учесть, что выкачивать всю воду из колодца нельзя, то в вашем распоряжении примерно 1 тонна чистой воды.

Много это или мало? Нормативы по расходованию воды составляют примерно 200 литров в сутки на одного проживающего в доме человека. Сюда входи не только вода для ванной, но и вода для посудомоечных и стиральных машин, вода для туалета и прочих бытовых нужд.

Таким образом, запаса воды в 1 тонну теоретически хватает для семьи из 5 человек на 1 сутки. Хорошо, если приток воды в колодец достаточен. А если нет?

Получается, что прежде чем приобретать кольца для колодца, стоит провести изыскания на участке и установить, насколько большим будет приток воды в ваш колодец при планируемой глубине и установленном месте копки. В этом вам помогут сотрудники специализированных организаций, которые могут проводить гидрологические изыскания в вашем районе, а также конторы, занимающиеся бурением скважин. И пусть их услуги стоят денег, но переделка уже обустроенного колодца будет стоить гораздо дороже.

Если планируется сборная конструкция, то можно выбрать вариант нижнего кольца с днищем, а также стеновых элементов и крышки люка, защищающего внутреннее пространство. Когда подбирается диаметр бетонного кольца для колодца, все сборочные единицы должны обладать одинаковыми габаритами и плотно соединяться между собой. Это значит, что их торцевые поверхности должны быть гладкими, без заломов, без серьезных дефектов.

Также все торцы изделий должны быть строго параллельными, без перекосов.

Определить диаметр кольца для колодца, стандарт для которого установлен ГОСТом для производителя можно быстро и точно по специальной таблице, где перечисляются габаритные размеры, в том числе указывается масса изделия. Достаточно совместить маркировку выбираемого изделия с табличными значениями, чтобы получить оптимальный результат. Зная такие параметры, как вес бетонного кольца для колодца, его диаметр, высоту и толщину стенок, можно с высокой точностью вычислить количество требуемых элементов и общую стоимость конструкции.

АКСЕССУАРЫ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОЛОДЦЕВ

Когда известен вес бетонного кольца для колодца и габаритные размеры, нужно грамотно подобрать фасонные изделия и различные крепежные и соединительные элементы, которые могут потребоваться для качественной сборки приобретенных частей. В хорошем функциональном колодце должно быть прочное бетонное дно, чтобы исключить попадание в пространство дополнительной влаги из грунта и препятствовать дополнительным воздействиям.



В таком сооружении будет удобнее работать и производить профилактическое обслуживание. Также способствуют дополнительной прочности и долговечности конструкции механические замки, предусмотренные в некоторых типах бетонных колодцев. Таким образом, обеспечивается высокая водонепроницаемость, и исключается смещение отдельных элементов от основной вертикали сооружения.

Размеры бетонных колец | Каскад Бетон

Строительство инженерных коммуникаций не обходится без бетонных колец. Они актуальны даже в нынешнее время, когда производители предлагают много современных материалов. Для организации технических и водопроводных колодцев или септиков с дренажными колодцами, такие изделия подходят для реализации подобных проектов лучше других вариантов. Универсальными изделиями считаются бетонные кольца, размеры их представлены широким перечнем, что расширяет спектр применения. Более того, простая технология производства позволяет изготовить их по индивидуальным параметрам заказчика.

Независимо от размеров, они имеют стандартную кольцевую форму. Отличия заключаются только в таких параметрах, как диаметр, высота и толщина стенки.

Для изготовления данных изделий необходимы специальные формы и бетонный раствор марки М400 или М500. Использование бетона таких высоких марок позволяет достичь максимальной прочности конечной продукции. Долговечность инженерных сооружений, построенных из бетонных колец, больше, чем аналогичных коммуникаций из кирпича. Это обусловлено стойкостью к влаге и перепадам температуры. Дополнительно изделия обладают следующими преимуществами:

  • стандартные размеры бетонных колец позволяют выполнить их оперативный монтаж с применением спецтехники;
  • низкая себестоимость производства, даже при использовании бетона М500;
  • надежная стыковка изделий друг с другом за счет замковых соединений;
  • монолитная конструкция, не требующая дополнительной фиксации, в отличие от пластиковых емкостей;
  • срок службы составляет более 50 лет, при наличии гидроизоляции.

Благодаря этим преимуществам, бетонные кольца позволяют создавать надежные коммуникации для отвода и переработки сточных вод, укладки кабельно-проводниковой продукции, а также построить технические колодцы. Технология изготовления данных изделий делится на 5 этапов:

  • подготовка каркасов и установка их в формы необходимого размера;
  • изготовление бетонного раствора;
  • заливка бетона в формы;
  • раствор усаживается благодаря вибрации, с целью исключить наличие пустот в конечном изделии;
  • сушка залитых форм в специально созданных климатических условиях.

Рассмотрим стандартные размеры данных изделий в зависимости от их назначения.

Строительство колодцев

Различают несколько типов колодцев для разных целей:

  • обустройство дренажных и накопительных сооружений, а также септиков для переработки сточных вод;
  • строительство колодца питьевой воды в частном секторе;
  • монтаж газового оборудования и приборов его учета;
  • монтаж телекоммуникационного оборудования;
  • размещение насосного оборудования при организации водоснабжения.

В зависимости от назначения колодца, отличается и размер бетонного кольца, используемого для его строительства. Наличие колодца питьевой воды на участке в частном секторе – это обязательное условие при отсутствии централизованного водоснабжения или скважины. Рекомендуемая высота колец для такого строительства 100-180 сантиметров. Если глубина небольшая, можно использовать изделия высотой 50 сантиметров. Чем они выше, тем быстрее можно выполнить монтаж. Поэтому использование колец высотой 180 сантиметров позволит практически в два раза быстрее закончить работу. Что касается диаметра, стандартные размеры бетонных колец для колодца имеют данное значение в пределах 80-100 см. Рассмотрим, каких размеров используют такие изделия для строительства технических колодцев.

Строительство очистных сооружений

Стойкость бетона к агрессивной среде делает его лучшим материалом для строительства очистных сооружений и выгребных ям. Такие инженерные постройки могут иметь разную глубину, диаметр и объем. Поэтому размер железобетонных колец, рекомендуемых для строительства, колеблется в таких пределах:

  • высота: от 10 сантиметров, но не более 1 метра;
  • стенки: толщиной 70-120 мм;
  • внутренний диаметр: от 0,7 до 2 метров.

Из-за такого широкого спектра габаритных значений, удельный вес данных изделий колеблется в пределах 0,046-2,3 тонн. Выбирать параметры необходимо из объемов сточных вод.

Выгребная яма

Данное сооружение – это простейший способ отведения и накопления сточных вод с целью последующей откачки ассенизатором. Чтобы реже откачивать агрессивную жидкость, рекомендуется использовать кольца диаметром 1,5-2 метра и высотой 50-100 сантиметров. Чем глубже будет выгребная яма такого диаметра, тем продолжительнее будет ее срок эксплуатации между вызовом ассенизатора.

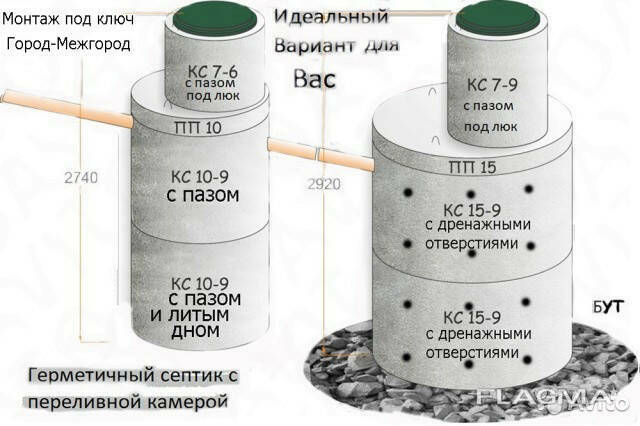

Септик

Оптимальные размеры бетонных колец для септика следующие:

  • высота — 50 см;
  • диаметр — 1-1,2 м;
  • толщина стенок — 10 см.

Маленькая высота колец позволяет построить септик с максимально точным объемом для переработки суточного сброса канализации. За счет очистки, жидкость в таком сооружении не скапливается, а постепенно отводится в грунт. Благодаря данной технологии, не обязательно строить септик большого объема. Достаточно иметь запас на случай залпового сброса воды в канализацию.

Дренажный колодец

Сооружение такого типа строится на участках с высоким уровнем грунтовых вод. За счет того, что вода скапливается в дренажном колодце, участок осушается и повышается несущая способность грунта. По мере накопления, жидкость откачивается дренажным насосом за пределы участка или в септик. Размеры используемых колец зависят от требуемого объема колодца, который, в свою очередь, рассчитывается исходя из влажности грунта. Но наличие дренажного насоса позволяет сэкономить, используя кольца диаметром всего 50-60 сантиметров.

Кроме всего вышеперечисленного, бетонные кольца используют для колодцев следующего назначения:

  • перепадные – на участках с резким перепадом рельефа;
  • промывочные – используются для прочистки канализационных систем;
  • смотровые – необходимы для ревизии и обслуживания;
  • дождевые – строятся для сбора дождевой воды и откачки ее за пределы участка или использования в хозяйственных нуждах.

Широкий спектр применения объясняет, почему так разнообразны размеры бетонных колец для канализации.

Колодцы для коммуникаций

Основное требование к коммуникационным колодцам заключается в отсутствии влаги и достаточном количестве свободного пространства для работы одного человека. В таких сооружениях размещается водонапорное или газовое оборудование коммуникаций, проложенных под землей. В основном тут располагается запорная арматура и пересечение труб, что позволяет перекрывать ответвления. Если запорная арматура большого диаметра, размеры ЖБИ колец должны быть не менее 120 сантиметров.

Строительство телекоммуникационных колодцев может выполняться кольцами с диаметром 80-100 см, так как обслуживание кабельно-проводниковой продукции требует меньше свободного пространства. В основном это электрические кабеля и провода для связи. Иногда такие бетонные колодцы для телекоммуникаций используются с целью подведения оптоволоконного кабеля для передачи информации. Особенность таких сооружений заключается в том, что для их строительства можно использовать кольца высотой всего 20-30 сантиметров. Это снижает себестоимость подземного сооружения.

расшифровка маркировки, стандартные размеры

Один из самых простых способов сделать колодец любого назначения – собрать его из бетонных или пластиковых заготовок. Бетон более привычен и надежен, поэтому обычно в приоритете. Но чтобы определиться с конструкцией, нужно знать размер колец для колодца. Они определены стандартом, хотя, как обычно, масса ТУ и ДСТУ.

Содержание артикула

  • 1 Виды бетонных колодезных колец
    • 1.1 Плиты перекрытия и основания
    • 1.2 Как выбрать размер
  • 2 Размер колец для колодца по ГОСТ
    • 2.1 Расшифровка маркировки
    • 100 9007 100 9001 Размеры колодезных колец 100 9001
    • 3 Как проверить размер колец для колодца по ГОСТ
    • 4 Какие лучше и как определить качество

    Виды бетонных колодезных колец

    Бетонные кольца применяются при строительстве колодцев различного назначения. Применяются для сбора питьевой, канализации, канализационных колонок и отстойников, резервуаров. Они также используются для строительства канализационных резервуаров и септиков. ГОСТ 8020-90 определяет все виды продукции для изготовления сетей и колодцев в частности. Не все из них используются в быту. Наиболее часто применяют следующие виды колец:

    По стандарту стенки колец могут иметь технологический уклон не более 1,5%. Но при этом толщина стенки и внутренний диаметр в середине высоты должны совпадать с нормативными. В целом ровные стены, отсутствие каверн и щелей – признак нормального качества.

    Плиты пола и основания

    Даже при строительстве колодцев могут понадобиться плиты. Некоторые из них размещаются снизу, другие закрываются сверху. При сооружении питьевых колодцев бетонные плиты кладут редко – чаще из них хорошо получается дом. При сборке септиков из колодезных колец часто заливают фундаментную плиту, а не укладывают в готовом виде. Так что без этих продуктов можно обойтись, но их использование сокращает время работы. Вообще в ГОСТе есть такие виды плит для колодцев:

    Стандартные размеры плит

    Стандарт допускает наличие фаски на боковых гранях плит, выполненных в цельных формах. А вот качество бетона, отсутствие трещин, каверн и других серьезных изъянов – все это признаки нормального качества.

    Как подобрать размер

    Когда вы определились с конструкцией колодца, вы знаете какое дно хотите, как и чем будете накрывать колодец, самое главное определиться с размером колодца СС. Все остальные элементы выбираются из того же типоразмера. Они разработаны, чтобы соответствовать друг другу. А количество звеньев определяется исходя из необходимого объема или приблизительно рассчитывается исходя из глубины залегания водоносного горизонта. Для отстойников, септиков, ливневых колодцев их считают исходя из необходимого объема хранения.

    Все типы колодезных колец должны быть одного размера.

    Если говорить о питьевых колодцах, то их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донная плита не ставится – необходим открытый доступ к водоносному горизонту. При сборке колодца для стоков, отстойника или септика нижнее звено лучше брать прямо снизу – и монтаж проще, и герметичность обеспечена. Другой вариант – нижняя плита и установленное на ней кольцо КС или КО. КО ставится, если есть необходимость утяжелить нижнюю часть.

    Размер колец для колодца по ГОСТ

    Для изготовления колец колодезных применяют бетон марки М200. Его составляющие – цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура. Обратите внимание, что ЖБИ с арматурой внутри – это отдельная категория. Так что если вам нужны железобетонные кольца для колодца, их нужно искать отдельно. Не все заводы выпускают такую ​​продукцию.

    Размеры колец для бетонного колодца: внутренний диаметр, высота и толщина стенки

    Расшифровка маркировки

    Для питьевых колодцев часто применяют только один вид колодезных колец — КС. В маркировке есть две цифры, разделенные точкой. Например, КС 10.6. Первая цифра — внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, это первое число нужно умножить на десять (на самом деле просто добавить ноль в конце). Например, КС 10,6 — внутреннее сечение 10*10=100 см. КС 15.9- 15*10=150 см.

    Маркировка бетонных колец указывает внутренний размер и высоту

    Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: нужно умножить на 10 (после числа прибавить ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10,6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10=90 см (по ГОСТу — 890 мм, то есть 89см).

    В абзаце ниже приведена выдержка из ГОСТ 8020-90, где указаны точные размеры. Если посмотреть на цифры, то мы видим, что высота везде в маркировке округлена. Показано больше, чем должно быть по стандарту. Так что учтите, что на самом деле высота будет на 1 см меньше. И это не отклонение, а соответствие ГОСТу. Например, КС 10,6 по стандарту имеет высоту 59 см, а если расшифровать, то получается 60 см. Это нужно учитывать при замерах.

    Какие бывают размеры колодезных колец

    Размер колец для колодца принято определять по внутреннему диаметру. Именно он указывается при маркировке. Внешний диаметр может быть больше или меньше, в зависимости от того, обычной прочности кольцо или усиленное. В таблице приведены параметры для изделий нормальной прочности.

    Если говорить о массе колец, то она зависит от нескольких факторов. Во-первых, это марка бетона, тип заполнителя. Второе – это количество и размеры (вес) арматуры. Третье — толщина стенки. Так что у каждого производителя свой вес. Выше представлена ​​таблица одного из заводов. Обратите внимание: толщина стен указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТ, там для КС 7 минимальная толщина стенки 14 см. Для КС 10 уже 16 см, а тут 18 см, 20 см. Так что те, что будут делать по стандарту, будут примерно в два раза тяжелее.

    Как проверить размер колец колодезных по ГОСТ

    Выбор производителя колец колодезных обычно головная боль. Обычно есть несколько производителей разных размеров. Кому следует отдать предпочтение? Можно собрать отзывы соседей и так выбрать пару производителей. Тогда вам стоит прокатиться и увидеть своими глазами, ведь у каждого свое «нормальное качество». На что обратить внимание и как осмотреть колодезные кольца? Вот как тот же ГОСТ определяет чек.

    Измерения производятся на двух перпендикулярных диаметрах. Это означает, что выбрана одна из точек. Напротив него будет располагаться второй, а два других по перпендикуляру (прямой, проведенной под углом 90° — как на рисунке).

    Как проверить размер бетонного кольца для колодца

    • Толщину стенки измеряют в четырех точках друг напротив друга попарно. Причем желательно проверять этот параметр снизу и сверху. Если кольца стопорные, также проверяются параметры шипа/паза – они должны совпадать. И контроль тоже надо делать сверху и снизу.
    • Также в четырех точках проверяется высота кольца.

    Плиты и кольца проверяются по той же методике. Выбираются четыре точки – две на перпендикулярных линиях и в них проводятся измерения. Измеренные значения должны совпадать. Допустимые отклонения — не более 1,5%.

    Что лучше и как определить качество

    Существует две технологии производства бетонных колец: вибролитьем и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно это происходит через 6-8 часов. Затем формы снимают и кольца оставляют «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Их можно монтировать через 28 дней, поэтому «свежие» кольца лучше не покупать. Еще момент: в последние дни созревания могут появиться трещины. Так что лучше всего покупать колодезные кольца «вылеченными» на складе. Как видите, технология проста, кроме формы никакого оборудования. Это позволяет нам открывать небольшие мастерские, которые изготавливают эту продукцию. При этом качество полностью зависит от того, кто смешивает и заливает формы.

    Выбирать нужно по качеству стенок и кромок, отсутствию дефектов и отклонений в размерах.

    Для изготовления колодезных колец методом вибропрессования требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждой стадии процесса. В результате получается более однородный бетон, более гладкие и ровные края, идеально сформированный край или замок. Но цена выше — дороже оборудование.
