Стандартные размеры листа оцинкованного | Статьи Металлобазы Новосаратовка

Профнастил – популярный строительный материал, исходным продуктом для которого является тонкий стальной холоднокатаный оцинкованный лист. Для повышения антикоррозионных и эстетических характеристик на материал наносят полимерные покрытия.

Геометрические и качественные параметры защитных покрытий зависят от назначения, геометрии и компании-производителя продукции. Стандартные размеры сечения и сортамент оцинкованного стального профилированного листа определяются ГОСТом 24045-94.

Размеры кровельных оцинкованных профлистов

Кровельный лист маркируется буквой «Н» (несущий профиль). Эти жесткие, прочные изделия способны выдерживать значительные нагрузки. Применяются для ремонта старых кровель и строительства новых. Для этого вида характерны: самая большая толщина стального листа – 0,6-1,0 мм – и самая значительная высота гофры. В центре волны изготавливается дополнительная борозда, служащая ребром жесткости.

  • Профиль Н57 применяется для устройства кровли с шагом обрешетки до 3-х метров, листового армирования ж/б перекрытий, диафрагмы жесткости в зданиях с металлическим каркасом.
  • Н60 отличается большей толщиной и высотой гофры. Области применения аналогичны Н57.
  • Н75 – одна из наиболее мощных модификаций несущего настила, может применяться для устройства кровель с шагом обрешетки до 4,5 м, изготовления элементов конструкций при сооружении временных и быстровозводимых строений, для внешних стен гаражей, бытовок, торговых точек.

Марка профиля Толщина листа, мм Длина листа, м Ширина листа, мм Высота профиля, мм Шаг трапеции, мм
Общая Рабочая
Н57 0,6, 0,7, 0,8, 0,9 0,5-14,0 801 750 57 187,5
Н60 0,7, 0,8, 0,9, 1,0 0,5-14,5 902 845 60 211,25
Н75 0,7, 0,8, 0,9, 1,0 0,5-14,5 800 750 75 187,5

Размеры оцинкованного профлиста универсального применения

Несуще-стеновой настил – промежуточный вариант по техническим характеристикам и стоимости – применяется для устройства кровель, обшивки стен, изготовления ворот, навесов, заборов, в качестве опалубки.

Профиль НС35 допускает максимальный шаг обрешетки 1,5 м, НС44 – 3,0 м.

Марка профиля Толщина листа, мм Длина листа, м Ширина листа, мм Высота профиля, мм Шаг трапеции, мм
Общая Рабочая

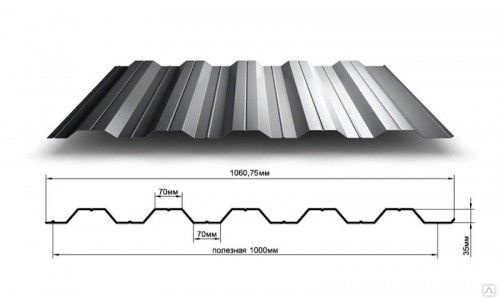

НС35 0,5, 0,55, 0,6, 0,65, 0,7, 0,8, 0,9 0,5-12,0 1060 1000 35 200
НС44 0,4, 0,5, 0,7, 0,8 0,5-12,0
1070		 1000 44 250

Размеры стенового профилированного листа

Стеновой материал с маркировкой «С» имеет небольшую ширину и высоту волны, изготавливается из листа небольшой толщины. Этот материал применяется для:

  • С8 – облицовки стен, устройства щитовых и ограждающих конструкций. Может использоваться для кровель, имеющих сплошную обрешетку;
  • С10 – устройства ограждений, сооружения стен и стеновых конструкций при изготовлении бытовок, небольших торговых ларьков, для монтажа кровель с шагом обрешетки 0,8 м;
  • С18 – облицовки стен, потолков, сооружения кровель с частым расположением обрешетки, угол наклона которых не превышает 25°;
  • С21 – по сравнению с предыдущими изделиями, обладает большей прочностью и жесткостью, используется для возведения заборов, строительства хозпостроек, устройства кровель с шагом обрешетки не более 0,8 м.

Марка профиля Толщина листа, мм Длина листа, м Ширина листа, мм Высота профиля, мм Шаг трапеции, мм
Общая Рабочая
С8 0,55, 0,65, 0,7 0,5-12,0 1200 1150 8 115
С10 0,4, 0,45, 0,5, 0,6, 0,7, 0,8 0,5-12,0 1150 1100 10 115
С18 0,4, 0,45, 0,5, 0,6, 0,7, 0,8 0,5-12,0 1023 1000 18 115
С21 0,4, 0,45, 0,5, 0,55, 0,6, 0,65, 0,7, 0,8 0,5-12,0 1051 1000 21 100

Страница не найдена «

Последние посты

9 Ноя 2022 / / Комментариев 0

Шторы на люверсах имеют множество преимуществ, поэтому пользуются повышенным спросом в декоративных интерьерах.  Люверсы бывают разных цветов, матовые, глянцевые, имитирующие фактуру […]

Далее >>

1 Ноя 2022 / / Комментариев 0

На сегодняшний день мебельный рынок имеет огромный выбор. На первый взгляд, даже у самого требовательного покупателя не должно возникнуть проблем […]

Далее >>


27 Окт 2022 / / Комментариев 0

Небольшие дома часто заставляют задуматься о покупке многофункциональной мебели. Кресло-кровать гармонично вписывается в интерьер и при этом очень удобно в […]

Далее >>

26 Окт 2022 / / Комментариев 0

Строительное и промышленное оборудование продается во многих специализированных магазинах. Однако найти по-настоящему качественные товары нелегко. А если и попадается качественная […]

Далее >>


26 Окт 2022 / / Комментариев 0

На многих трубах загородного дома можно увидеть различные дымники на кирпичную трубу. Многие из них кажутся декоративными, но на самом […]

Далее >>

18 Окт 2022 / / Комментариев 0

Профнастил представляет собой металлический лист с рифленой поверхностью (ребрами). Его получают путем холодного прессования на специальных машинах. Ребра жесткости (гофры) […]

Далее >>


13 Окт 2022 / / Комментариев 0

Натяжные потолки представляют собой конструкции из панелей, прикрепленных к пластиковым или металлическим прямоугольникам (профилям) под основным потолком. Впервые натяжные потолки […]

Далее >>

7 Окт 2022 / / Комментариев 0

Ремонт квартир можно назвать грандиозным делом, так как в сознании владельцев рисуются необычные образы, а новые ожидания становятся все более […]

Далее >>


4 Окт 2022 / / Комментариев 0

Эффективность очистки поверхностных сточных вод зависит от исправности и состояния дорожных поддонов, используемых для дренажа. Мало того, что дренажный лоток […]

Далее >>

19 Сен 2022 / / Комментариев 0

В каждом загородном доме необходима чистая вода. Добиться этого можно путем бурения скважины на своем участке. На помощь в данном […]

Далее >>


»

По категориям

Как установить кровельные листы из оцинкованной стали? [PDF]

🕑 Время чтения: 1 минута

Крыши из оцинкованного стального листа в наши дни стали трендом в связи с ростом строительства больших складов и складов. Кровля из оцинкованного стального листа является бюджетным, простым в монтаже вариантом и служит так же долго, как и любой другой кровельный материал.

В этой статье мы обсудим спецификацию материала и руководство по установке листов, коньков, гидроизоляции и желоба кровли из оцинкованного стального листа.

Содержание:

  • Спецификация материала
    • 1. Гальванизированная стальная лист
    • 2. Гребники и бедра
    • 3. Долина и мигающая
    • 4. Gutter
  • Процедура установки Galvanized Slease Roofing
  • 11111114
  • Процедура установки Galvanized Slease Roofing
  • 111111114
  • . Стальной лист
  • 2. Коньки и выступы
  • 3. Разжелобки и оклады
  • 4. Желоб
  • Часто задаваемые вопросы по кровле из оцинкованного стального листа

    • Спецификация материалов

    1. Оцинкованный стальной лист

    1. Листы должны иметь класс покрытия 750, если не указано иное.
    2. Листы не должны иметь трещин, расколотых краев, перекрутов, дефектов поверхности и т. д.
    3. Листы должны быть чистыми, блестящими и гладкими.
    4. Цинкование должно быть неповрежденным и в идеальном состоянии.
    5. Листы не должны иметь признаков ржавчины или белых порошкообразных отложений на поверхности.
    6. В гофрированных листах гофры должны быть одинаковыми по глубине и шагу и параллельны стороне.
    7. Прогоны из указанного материала или прокатных профилей M.S необходимого размера должны быть закреплены над основными стропилами.
    8. Оцинкованное покрытие крюков типа J или L и болтов должно быть непрерывным и не иметь дефектов, таких как пузыри, пятна флюса, капли, чрезмерные выступы или другие дефекты, которые могут ухудшить эксплуатационные характеристики.
    Рис. 1: Кровельные листы из оцинкованной стали

    2. Коньки и вальмы

    1. Коньки и вальмы крыши из оцинкованных листов должны быть покрыты коньковыми и вальмовыми секциями из гладкого листа G.S. с минимальным нахлестом 20 см с каждой стороны поверх кровли. листы ГС.
    2. Концевые нахлесты конька и бедер и между коньками и бедрами также должны быть не менее 20 см.
    3. Ребра и бедра должны быть изготовлены из гладкого листа G. S. общей шириной 60 см, толщиной 0,6 мм или 0,8 мм, как указано в описании изделия, и должны иметь соответствующую изогнутую форму.
    Рис. 2: Коньки и ребра кровли из оцинкованного стального листа.

    3. Впадина и примыкание

    1. Впадина должна быть шириной 90 см в целом, из гладкого листа GS толщиной 1,6 мм или другого размера, параллельного в изделии, изогнутом и закрепленном.
    2. Они должны пройти круг с C.G.S. листы не менее 25 см, которые с другой стороны.
    3. Концевые нахлесты ендовы также должны быть не менее 25 см.
    4. Обшивка должна быть выполнена из гладкого листа G.S. с общей шириной 40 см и толщиной 1,25 мм или толщиной 1 мм, как указано в изделии, изогнутом и закрепленном.
    5. Они должны перекрывать кровельные листы не менее чем на 15 см.
    6. Торцевые нахлесты между элементами гидроизоляции должны быть не менее 25 см.
    Рис. 3: Развал и отлив кровли из оцинкованного стального листа

    4. Желоб

    1. Желоб должен быть изготовлен из простых листов GS толщиной 1,25 мм или других размеров по мере необходимости.
    2. Под общей шириной листа, указанного в нем, понимается периферийная ширина желоба, включая закругленные кромки, продольные кромки должны быть загнуты назад на расстояние 12 мм и загнуты для образования закругленной кромки.
    3. Концы листов в местах соединения кусков должны быть зацеплены друг с другом и прибиты заподлицо во избежание утечки.
    Рис. 4. Водосточный желоб из оцинкованной листовой кровли.

    Процедура установки кровли из оцинкованного листа

    1. Лист из оцинкованной стали

    1. Крыша G.S не должна иметь более пологий уклон, чем один вертикальный к 5 горизонтальным. Принятый нормальный шаг обычно должен составлять от одного вертикального до трех горизонтальных.
    2. Листы G.S должны укладываться с минимальным нахлестом 15 см на концах и двумя гребнями или гофрами с каждой стороны.
    3. Указанный выше минимальный торцевой нахлест в 15 см применяется к склонам от 1 вертикального до 2 горизонтальных и более крутых склонов.
    4. Для более пологих склонов минимально допустимый торцевой нахлест должен составлять 20 см.
    5. Минимальный нахлест листов с коньком, вальмой и ендовой должен составлять 20 см, измеренный под прямым углом к ​​линии конька, ребра и ендовы соответственно.
    6. Притирка листов GS должна быть окрашена слоем одобренной грунтовки для стали и двумя слоями краски утвержденной краски, подходящей для листов GS, до того, как листы будут закреплены на месте.
    7. Листы G.S должны быть прикреплены к прогонам или другим элементам крыши, таким как вальмовые или ендовые стропила и т. д., с помощью оцинкованных J- или L-образных болтов с крюками и гаек диаметром 8 мм с использованием битума и G.I. тарельчатые шайбы или тарельчатые шайбы, заполненные свинцовыми белилами.
    8. На гребнях гофра в каждом листе каждого прогона должно быть установлено не менее трех крюкообразных болтов, и расстояние между ними не должно превышать 30 см.
    9. Расстояние между этими стыковыми болтами не должно превышать 60 см вдоль каждого из расположенных в шахматном порядке рядов.
    10. Отверстия под все болты должны быть просверлены, а не пробиты в гребнях гофра с нижней стороны при нахождении листов на земле.

    2. Коньки и вальмы

    1. Коньки должны быть прикреплены к прогонам с помощью тех же болтов с крюками диаметром 8 мм, гаек, битума и тарельчатых шайб.
    2. Аналогичным образом вальмы крепятся к прогонам теми же болтами G.I диаметром 8 мм.
    3. С каждой стороны, по крайней мере, один из крепежных болтов должен проходить через торцевые нахлесты коньков и вальм.
    4. Торцевые нахлесты вальм и коньков должны быть соединены между собой фальцевыми болтами из оцинкованного железа размером 25 х 6 мм,
    5. Поверхность листов Г.И. слоев краски, подходящей для окраски листов GS, до их закрепления на месте.

    3. Добор и ендова

    1. Листы ендовы и ендовы должны крепиться к прогонам и стропилам ендовы с помощью крюкообразных болтов G.I диаметром 8 мм и соответствующих принадлежностей.
    2. По крайней мере, один из болтов должен проходить через торцевые нахлесты ендов с другой стороны.
    3. Свободный конец фартука должен быть закреплен не менее чем на 5 см вглубь кладки раствором смеси 1:3 (1 цемент: 3 крупнозернистого песка).
    4. Поверхность листов G.S. под нахлестом должна быть окрашена слоем утвержденной грунтовки и двумя слоями утвержденной краски, подходящей для окраски листов G. S.

    4. Водосточный желоб

    1. Водосточный желоб должен поддерживаться и крепиться к M.S. плоские железные скобы, изогнутые по форме и закрепленные на необходимом наклоне.
    2. Расстояние между кронштейнами не должно превышать 1,20 метра.
    3. В местах, где эти кронштейны должны крепиться к сторонам стропил, они должны иметь сечение 40 х 3 мм, изогнутые по форме и жестко закрепленные к сторонам стропил с помощью трех болтов диаметром 10 мм, гаек и шайбы.
    4. Кронштейны должны перекрывать стропила не менее чем на 30 см, а соединительные болты должны находиться на расстоянии 12 см от центра.
    5. Выступ вертикальной части кронштейна над поверхностью прогона при таком расположении не должен превышать 22,5 см.
    6. Для соединения с нисходящими трубами надлежащий отвод или воронкообразный соединительный элемент должен быть изготовлен из листа G.S. той же толщины, что и желоб, и обращен к желобу, а другой конец должен быть вставлен в раструб водосточного желоба. водопроводная труба.

    Часто задаваемые вопросы о кровле из оцинкованного стального листа

    Каковы преимущества и области применения кровли из оцинкованного листа?

    Крыша из оцинкованных стальных листов стала модной в наши дни, так как строительство крупных складов и подвалов набирает обороты. Кровля из оцинкованного стального листа недорога, проста в установке и служит так же долго, как и другие кровельные материалы.

    Каковы характеристики материала оцинкованного стального листа?

    1. Листы должны быть марки 750
    2. Листы должны быть без трещин, сколов кромок, скруток, дефектов поверхности и т.п.
    3. Они должны быть чистыми, яркими и гладкими.
    4. В волнистых листах гофры должны быть одинаковыми по глубине и шагу и параллельны стороне.

    Какое расстояние между кронштейнами, используемыми для поддержки желоба в кровле G. I?

    Расстояние между кронштейнами, используемыми для поддержки желоба в кровле G.I, не должно превышать 1,20 метра.
