Размеры трубы пластиковые сантехнические: виды, размеры, как выбрать и монтировать
размеры и виды металлических и пластиковых труб и соединений сантехники, диаметр стальных труб канализации, водоснабжения, водопровода
Содержание:
Сантехнические трубы для холодного водоснабжения
Сантехнические трубы для горячего водоснабжения и отопительных систем
Сантехнические трубы для канализации
Размеры сантехнических труб
Сантехнические трубы – это достаточно обширный спектр изделий, имеющих массу переменных, начиная материалом изготовления и заканчивая размерами. Разумеется, столь широкий разброс технических характеристик возник не просто так, ведь для разных сантехнических функций требуются вполне конкретные элементы трубопровода.
В таких условиях правильный выбор подходящего материала является непростой задачей. Чтобы не ошибиться с выбором, нужно знать виды сантехнических труб и соединений, о чем и пойдет речь в этой статье.
Сантехнические трубы для холодного водоснабжения
Наличие холодной воды требуется в любом здании, независимо от его функционального назначения, будь то многоквартирная постройка, частный дом или склад.
Материалами для обустройства трубопровода, необходимого для подачи холодной воды, могут быть:
- Оцинкованная сталь;
- Нержавеющая сталь;
- Медь;
- Пластик.
Покрытие из цинка обеспечивают полную защиту трубы от воздействия коррозии. К сожалению, не все так гладко – если цинковый слой хотя бы в одном месте будет поврежден, то образованию ржавчины уже ничто не воспрепятствует. Проблема заключается в том, что при сварке или нарезке резьбы неизбежно происходит повреждение слоя цинка.
Естественно, использование труб из «черного» (неоцинкованного) металла для водопровода невозможно: конденсат все время попадает на поверхность трубы, из-за чего она вся будет покрыта ржавчиной. В свою очередь, ржавчина нарушает целостность трубопровода, и он больше не может выполнять свои функции.
Чтобы защитить стальные сантехнические трубы от коррозии, приходится пользоваться обходными методами. Самым распространенным из них является покрытие трубопровода краской, но даже это не спасает трубу от воздействий коррозии. Кроме того, внутренняя полость неоцинкованной трубы со временем зарастает, поэтому ее пропускная способность ощутимо падает.
Избежать проблем можно, используя трубы из нержавеющей стали. Конечно, у такого варианта есть недостатки – высокая по сравнению с обычной сталью стоимость, и сложный монтаж, особенно при отсутствии резьбы. Если же говорить о положительных качествах, то нержавейка отличается максимальной прочностью и длительным сроком службы.
Лучшим вариантом относительно той же стали будут медные трубы. По эксплуатационным характеристикам сталь существенно уступает меди, трубы из которой не поддаются воздействию коррозии. Впрочем, гораздо эффективнее будут работать трубы из меди, покрытые полимерным слоем – в таком случае удастся избежать появления все время протекающего конденсата.
Читайте также: «Как устранить конденсат на трубах холодной воды – причины появления, способы решения проблемы».
Рассмотрев металлические сантехнические трубы, можно перейти к оптимальному материалу для обустройства холодного водоснабжения – пластиковым трубам. Независимо от технологии изготовления (ПВХ или ПНД), характеристики полимерных труб позволяют им идеально вписаться в любой трубопровод, предназначенный для транспортировки холодной воды, поэтому при выборе нужно отталкиваться в первую очередь от стоимости изделий и незначительных нюансов будущей системы.
В случае с холодным водоснабжением преимущества пластиковых труб очевидны, поэтому вытеснение металлических аналогов стало вполне закономерным. Учитывая простоту систем, необходимых для подачи холодной воды, именно полимерные сантехнические трубы для водопровода стали лучшим вариантом.
Сантехнические трубы для горячего водоснабжения и отопительных систем
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
В случае с трубами, по которым должна проходить горячая жидкость, все обстоит иначе. Важнейшим фактором является способность материала выдерживать высокую температуру на протяжении длительного периода времени. Кроме того, необходимо учитывать гораздо меньшую степень появления налета на внутренней поверхности стены, которая свойственна горячему водоснабжению и отоплению. Читайте также: «Виды сантехнических труб ПВХ для водопровода, канализации и отопления».
Вполне подходящим материалом для такой системы будет «черная» сталь, ведь отсутствующий конденсат не даст появиться ржавчине. Правда, в такой системе жидкость должна присутствовать постоянно, а сама система должна быть герметичной. Даже кратковременный слив воды приведет к быстрому появлению ржавчины (прочитайте: «Виды сантехнических герметиков для труб водоснабжения – преимущества и недостатки материалов»).
Еще лучше в подобных условиях себя будут проявлять трубы из нержавеющей или оцинкованной стали.
Отличным вариантом будут и медные трубы – правда, придется смириться с очень высокой стоимостью такого материала. Кроме того, в таком случае потребуется теплоизоляция, которая еще на порядок увеличит затраты на обустройство трубопровода.
В отопительных системах можно использовать и полимерные трубы, но не все – стандартные трубы из полиэтилена могут работать при температуре, не превышающей 80 градусов. Сшитый полиэтилен и хлорированный ПВХ подходят для более жестких условий – они выдерживают температуру вплоть до 95 градусов.
Лучшие характеристики среди полимерных труб демонстрирует армированный полипропилен. За счет слоя из алюминиевой фольги и стекловолокна полипропилен сохраняет свою форму.
В принципе, полимерные трубы для сантехники водоснабжения и канализации являются неплохим выбором, вот только нужно очень внимательно изучать его характеристики перед приобретением.
Кстати, серьезным преимуществом пластиковых сантехнических труб является простота обслуживания. В любой системе со временем скапливается большое число наслоений, но для полимерных труб этого времени требуется больше, да и сам процесс очистки не будет отличаться сложностью.
Сантехнические трубы для канализации
Канализация – это еще одна разновидность сантехнических систем, которая тоже предъявляет свои требования к используемым трубам. Для канализации трубы сантехники требуются особые, ведь главным требованием в данном случае является способность выдерживать воздействие агрессивных веществ.
Для канализационных систем используются следующие виды труб:
- Чугунные.
Будучи не очень пригодным в других сферах применения из-за низкой прочности и большого веса, чугун с успехом используется в системах канализации. В отличие от стальных изделий, о которых нет смысла говорить в данном случае, чугунные трубы отлично сопротивляются любой агрессивной среде. Кроме того, этот материал хорошо гасит звуки, поэтому его часто используют в трубопроводах многоквартирных домов. - Пластиковые. ПВХ трубы тоже хорошо подходят для обустройства канализационных систем. Своей популярностью пластиковые трубы обязаны широкому ассортименту, простому монтажу, хорошим эксплуатационным характеристикам и высокой сопротивляемости химическим веществам. Обычные ПВХ трубы не могут работать при температуре выше 60 градусов, но этого обычно вполне достаточно для работы в условиях канализационного трубопровода. В крайнем случае можно выбрать полипропилен. Также нужно знать, что небольшие размеры сантехнических пластиковых труб придают им легкость, но совершенно не скрывают шум двигающейся внутри трубопровода жидкости.
- Асбестоцементные. При обустройстве канализации нередко используются и трубы из асбестоцемента. Правда, в подавляющем большинстве случаев такие изделия используются для создания промышленных канализационных стоков, а не для бытовых систем. Дело в том, что монтаж асбестоцементных труб сложен, а сами они довольно хрупки и отличаются большим весом.
Будучи не очень пригодным в других сферах применения из-за низкой прочности и большого веса, чугун с успехом используется в системах канализации. В отличие от стальных изделий, о которых нет смысла говорить в данном случае, чугунные трубы отлично сопротивляются любой агрессивной среде. Кроме того, этот материал хорошо гасит звуки, поэтому его часто используют в трубопроводах многоквартирных домов.
Монтируя канализацию, нужно заранее просчитать степень уклона трубопровода, которая определяется в зависимости от диаметра трубы:
- 40-50 мм – уклон составляет 3,5 см на 1 м трубопровода;
- 100-110 мм – уклон составляет 2 см на 1 м;
- 110-150 мм – уклон составляет 1 см на 1 м;
- 200 мм и более – уклон составляет 0,8 см на 1 м.
Размеры сантехнических труб
Диаметр сантехнических труб всегда зависит от конкретных требований к системе. Рабочее давление, температура и количество подключаемых устройств напрямую влияют на размеры используемых материалов.
Для разных систем предъявляются разные требования, которые выглядят следующим образом:
- Холодное водоснабжение. Подбирая трубы для транспортировки холодной воды, нужно обязательно учитывать вероятность зарастания системы. Самый тонкий вариант, который можно использовать в таком случае – медные трубы толщиной 12 мм, которые вполне подойдут для бытовой системы, оснащенной очистительными фильтрами. Также можно использовать стальные трубы, но их толщина должна колебаться в районе 15-16 мм. Используя для холодного водоснабжения пластиковые трубы, нужно выбирать изделия диаметром не менее 20 мм – их внутренние габариты при этом будут сопоставимы с диаметром тонкостенных металлических аналогов.
- Горячее водоснабжение и отопительные системы. Для транспортировки горячей воды размеры труб будут точно такими же, как и в предыдущем случае. Монтируя систему отопления, диаметр труб нужно увеличить – минимальное значение медных и стальных изделий должно составлять 20 мм. Разумеется, для труб из полимера это значение увеличится еще больше – до 25 мм. Впрочем, слишком широкие сантехнические трубы использовать не стоит – трубы диаметром более 50 мм используются только на промышленных объектах.
Разумеется, для труб из полимера это значение увеличится еще больше – до 25 мм. Впрочем, слишком широкие сантехнические трубы использовать не стоит – трубы диаметром более 50 мм используются только на промышленных объектах.Для обустройства канализации требуются особые расчеты, на которые влияет множество факторов. Зато при проектировании можно не учитывать тип материала – размеры сантехнических труб не зависят от этого показателя (прочитайте: «Какие бывают размеры водопроводных труб, как подобрать оптимальные по диаметру»).
Подбор размеров сантехнических труб в зависимости от сферы применения выглядит следующим образом:
- 50-100 мм. Такие трубы используются в сантехнических узлах между одним или двумя приборами (мойки, умывальники, душевые кабины).
- 110-150 мм. Данный диаметр труб используется для нескольких одновременно работающих приборов и унитаза. Кроме того, трубы этого размера подходят для монтажа вертикального стояка.
- 150-200 мм. Эти трубы подходят для соединения нескольких сантехнических приборов и унитазов. Также данный размер труб может использоваться для формирования общего слива.
- 200-300 мм. Трубы таких размеров используются нечасто. Основная сфера применения – монтаж соединительного участка между двумя водоприемниками.
Есть еще и пластиковые трубы диаметром менее 500 мм, но их можно использовать только в небольших кухонных канализациях.
Заключение
В данной статье были подробно рассмотрены трубы для сантехники и области их применения. Правильно спроектированная система, в которой используются соответствующие материалы, будет целиком и полностью выполнять свои функции.
Обзор технических характеристик труб наружной канализации
Главная / Статьи
ПВХ (поливинилхлорид) является современным материалом, идеально подходящим для канализационных систем.
Канализационные трубы из ПВХ изготавливаются из высококачественного сырья с постоянным контролем качества. Трубы и фасонные части из ПВХ предназначены для самотечной транспортировки стоков в наружной канализации при максимальной температуре до 60°C. в течении коротких периодов времени ( до 2 минут) допускается подача в трубы сточной воды с температурой до +100° C., при условии, что расход не превышает 30л/мин.
Технические характеристики ПВХ — труб:
- Плотность — 1410 кг/м3;
- Модуль упругости при скорости деформации 1 мм/мин — 3000 МПа;
- Удельная теплоемкость — 1,0 Дж/г;
- Теплопроводность при 23°C — 0,15 Вт/м;
- Минимальный радиус изгиба пластиковой трубы при 20°C – 300мм;
- Монтаж в температурном режиме от -5°C до +90°C.
| Параметр | Значение параметра для труб ПВХ |
|---|---|
| Плотность, г/см3 | 1,4 |
| Расчетный коэффициент линейного расширения, мм/(м*° С) | 0,07 |
| Предел текучести при растяжении, Мпа | 50-56 |
| Предел прочности при разрыве, Мпа | 30-50 |
| Относительное удлинение при разрыве, % | 50 |
| Теплопроводность, Вт/(м*°С) | 0,15-0,25 |
| Горючесть | Негорючий |
| Срок службы, лет | 50 |
Основные достоинства ПВХ труб:
- высокой прочностью;
- 100 % устойчивостью против коррозии;
- сопротивлением от зарастания стенок;
- высокой сопротивляемостью внутреннему износу;
- низким весом;
- трубы легки в монтаже при различных способах прокладки;
- стойкостью к воздействиям кислотной среды;
- стойкостью к изнашиванию в стоках,
- в которых присутствует высокое содержание песка.

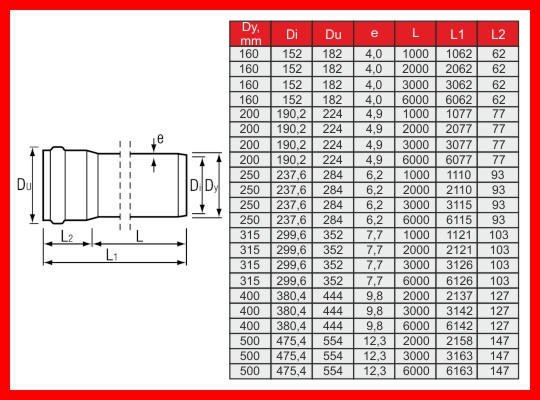

ТРУБЫ ПВХ
| Диаметр и длина | Толщина стенки | Кол-во в упаковке | Вес кг. |
Объём м3 |
|---|---|---|---|---|
| 110/1000 | 3,2 | 5 | 1,700 | 0,013 |
| 110/1500 | 3,2 | 5 | 2,550 | 0,019 |
| 110/2000 | 3,2 | 5 | 3,400 | 0,026 |
| 110/3000 | 3,2 | 5 | 5,100 | 0,038 |
| 110/4000 | 3,2 | 5 | 6,800 | 0,050 |
| 110/5000 | 3,2 | 5 | 8,500 | 0,062 |
| 110/6000 | 3,2 | 5 | 10,200 | 0,074 |
| 160/1000 | 3,6 | 3 | 2,600 | 0,028 |
| 160/1500 | 3,6 | 3 | 3,900 | 0,041 |
| 160/2000 | 3,6 | 3 | 5,200 | 0,054 |
| 160/3000 | 3,6 | 3 | 7,800 | 0,080 |
| 160/4000 | 3,6 | 3 | 10,400 | 0,105 |
| 160/5000 | 3,6 | 3 | 13,100 | 0,131 |
| 160/5500 | 3,6 | 3 | 14,300 | 0,143 |
| 160/6000 | 3,6 | 3 | 15,600 | 0,156 |
| 200/1000 WAVIN | 4,9 | 25 | 3,910 | 0,063 |
| 200/2000 WAVIN | 4,9 | 25 | 7,460 | 0,107 |
| 200/3000 WAVIN | 4,9 | 25 | 11,050 | 0,133 |
| 200/6000 WAVIN | 4,9 | 25 | 21,700 | 0,29 |
ТРОЙНИКИ ПВХ
| Диаметр и ° | Толщина стенки | Кол-во в упаковке | Вес кг.  |
Объём м3 |
|---|---|---|---|---|
| 110/110/45 | 3,9 | 100 | 0,700 | 0,008 |
| 110/110/87 | 3,9 | 120 | 0,520 | 0,007 |
| 160/110/45 | 4,4 | 51 | 1,100 | 0,015 |
| 160/110/87 | 4,4 | 60 | 1,100 | 0,013 |
| 160/160/45 | 4,4 | 36 | 1,500 | 0,021 |
| 160/160/87 | 4,4 | 45 | 1,200 | 0,017 |
| 200/110/45 | 5,4 | 32 | 2,550 | 0,023 |
| 200/110/87 | 5,4 | 41 | 2,700 | 0,018 |
| 200/160/45 | 5,4 | 26 | 2,450 | 0,028 |
| 200/160/87 | 5,4 | 28 | 2,900 | 0,026 |
| 200/200/45 | 5,4 | 20 | 3,200 | 0,037 |
| 200/200/87 | 5,4 | 24 | 1,990 | 0,031 |
ОТВОДЫ ПВХ
| Диаметр и ° | Толщина стенки | Кол-во в упаковке | Вес кг.  |
Объём м3 |
|---|---|---|---|---|
| 110/15 | 3,9 | 360 | 0,300 | 0,003 |
| 110/30 | 3,9 | 300 | 0,320 | 0,003 |
| 110/45 | 3,9 | 270 | 0,350 | 0,003 |
| 110/67 | 3,9 | 225 | 0,400 | 0,004 |
| 110/87 | 3,9 | 200 | 0,450 | 0,004 |
| 160/15 | 4,4 | 110 | 0,600 | 0,008 |
| 160/30 | 4,4 | 100 | 0,650 | 0,007 |
| 160/45 | 4,4 | 90 | 0,700 | 0,009 |
| 160/67 | 4,4 | 75 | 0,800 | 0,010 |
| 160/87 | 4,4 | 70 | 0,910 | 0,011 |
| 200/15 | 5,4 | 50 | 1,120 | 0,015 |
| 200/30 | 5,4 | 47 | 1,290 | 0,016 |
| 200/45 | 5,4 | 40 | 1,610 | 0,019 |
| 200/87 | 5,4 | 30 | 2,065 | 0,025 |
МУФТЫ ПВХ
| Диаметр | Толщина стенки | Кол-во в упаковке | Вес кг.  |
Объём м3 |
|---|---|---|---|---|
| 110 | 3,9 | 360 | 0,300 | 0,003 |
| 160 | 4,4 | 120 | 0,600 | 0,006 |
| 200 | 5,4 | 60 | 1,050 | 0,013 |
| 160 двухрастр. | 4,4 | 120 | 0,600 | 0,007 |
| 200 двухрастр. | 5,4 | 60 | 1,050 | 0,013 |
ЗАГЛУШКИ ПВХ
| Диаметр | Толщина стенки | Кол-во в упаковке | Вес кг. |
Объём м3 |
|---|---|---|---|---|
| 110 | 3,9 | 1100 | 0,125 | 0,001 |
| 160 | 4,4 | 320 | 0,300 | 0,003 |
| 200 | 5,4 | 180 | 0,500 | 0,005 |
ПЕРЕХОД ПВХ
| Диаметр | Толщина стенки | Кол-во в упаковке | Вес кг.  |
Объём м3 |
|---|---|---|---|---|
| 110/160 | 3,9 | 250 | 0,500 | 0,003 |
| 160/200 | 4,4 | 120 | 0,900 | 0,007 |
РЕВИЗИЯ ПВХ
| Диаметр | Толщина стенки | Кол-во в упаковке | Вес кг. |
Объём м3 |
|---|---|---|---|---|
| 110 | 3,9 | 10 | 0,700 | 0,002 |
| 160 | 4,4 | 2 | 1,200 | 0,025 |
| 200 | 5,4 | 1 | 1,500 | 0,030 |
ОБРАТНЫЙ КЛАПАН
| Диаметр | Толщина стенки | Кол-во в упаковке | Вес кг.  |
Объём м3 |
|---|---|---|---|---|
| 110 | 3,9 | 1 | 1,300 | 0,015 |
Материал
Канализационные трубы и фасонные части изготавливаются способом горячей экструзии из полипропилена, сополимера, который получают полимеризацией пропилена и этилена. Расчетная продолжительность срока службы канализационных трубопроводов более 50 лет.
Основные механические и термические характеристики при 20°С
| Наименование | Методика | Ед. измерения | Значение |
|---|---|---|---|
| Плотность | ГОСТ 15139-69 | г/см³ | >0,91 |
| Коэффициент линейного расширения | ГОСТ 15173-70 | 1,5×10´ | |
| Предел текучести при растяжении | ГОСТ 11262-80 | МПа | 25—28 |
| Предел прочности при разрыве | ГОСТ15173-80 | МПа | 28—35 |
| Относительное удлинение при разрыве | ГОСТ/1262-80 | % | >100 |
| Теплопроводность | ГОСТ23630-79 | Вт/м °С | 0,26 |
Область применения
Канализационные трубы и фасонные части используют для внутренней разводки в системах канализации, слива сточных и дождевых вод в жилых, административных и промышленных зданиях.
При прокладке систем промышленных стоков необходимо обращать внимание на предполагаемый уровень кислотности в данной системе, он должен находится в пределах рН от 2 до 12.
Преимущества
По сравнению с чугунными трубами, полипропиленовые обладают повышенной химической стойкостью, отсутствием коррозии изарастания сечения, простотой транспортировки и хранения, имеют небольшой вес и гладкую поверхность. Трубы и соединительные элементы имеют раструбную конструкцию и укомплектованы специальными уплотнительными кольцами, что повышает скорость монтажа в 5-6 раз и обеспечивает высокую надежность и герметичность соединения. Если сравнивать полипропиленовые трубы с трубами из полиэтилена, то для полипропилена определен верхний предел допустимых рабочих температур +95°С, что значительно превосходит допустимый предел температур на трубы ПНД — (+65°С). По сравнению с трубами из ПВХ, полипропиленовые трубы значительно менее хрупкие (особенно при низких температурах), что очень важно в условиях нашего климата при транспортировке и монтаже
Химическая стойкость канализационных труб из полипропилена
| Химикат | Концентрация, % | 20°С | 60°С | 100°С |
|---|---|---|---|---|
| Ацетон | 100 | с | ус | |
| Анилин | 100 | с | ус | |
| Бутан, жидкий | 100 | с | ||
| Бутан, газообразный | 100 | с | с | |
| Хлорид кальция | Стандарт | с | с | с |
| Нитрат кальция | Стандарт | с | с | |
| Хлор, жидкий | 100 | н | ||
| Хлор, газообразный сырой | 10 | ус | ||
| Хлороформ | 100 | ус | ||
| Триоксид хрома | Стандарт | с | н | |
| Глицерин | 100 | с | с | |
| Гликоль | 100 | с | с | |
| Гексан | 100 | с | ус |
с — стоек, ус — условно стоек, н — нестоек
Труба канализационная с раструбом
| Диаметр, мм | Длина, мм | Толщина, мм | Упаковка, шт |
|---|---|---|---|
| 32 | 2000 | 1,8 | 10 |
| 32 | 1500 | 1,8 | 10 |
| 32 | 1000 | 1,8 | 10 |
| 32 | 750 | 1,8 | 10 |
| 32 | 500 | 1,8 | 10 |
| 32 | 315 | 1,8 | 20 |
| 50 | 3000 | 1,8 | 10 |
| 50 | 2000 | 1,8 | 10 |
| 50 | 1500 | 1,8 | 10 |
| 50 | 1000 | 1,8 | 10 |
| 50 | 750 | 1,8 | 10 |
| 50 | 500 | 1,8 | 10 |
| 50 | 315 | 1,8 | 20 |
| 50 | 250 | 1,8 | 30 |
| 110 | 3000 | 2,7 | 10 |
| 110 | 2000 | 2,7 | 10 |
| 110 | 1500 | 2,7 | 10 |
| 110 | 1000 | 2,7 | 10 |
| 110 | 750 | 2,7 | 10 |
| 110 | 500 | 2,7 | 10 |
| 110 | 315 | 2,7 | 20 |
| 110 | 200 | 2,7 | 30 |
Фасонные элементы для внутренней канализации из ПП
Отвод канализационный
| Диаметр, мм | Угол | Упаковка, шт. |
|---|---|---|
| 32 | 45º | 100 |
| 32 | 90º | 100 |
| 40 | 45º | 100 |
| 40 | 90º | 100 |
| 50 | 45º | 100 |
| 50 | 90º | 100 |
| 110 | 15º | 20 |
| 110 | 30º | 20 |
| 110 | 45º | 20 |
| 110 | 67º | 20 |
| 110 | 90º | 20 |
Колено АБУ (WC) эксцентрик (бел)
| Диаметр, мм | Угол | Упаковка, шт. |
|---|---|---|
| 110 | 45º | 16 |
Муфта канализационная
| Диаметр, мм | Упаковка, шт. |
|
|---|---|---|
| 40 | серый | 50 |
| 50 | серый | 50 |
| 110 | 16 |
Ревизия канализационная
| Диаметр, мм | Упаковка, шт. | |
|---|---|---|
| 110 | серый | 20 |
Хомут канализационный
| Диаметр, мм | Упаковка, шт. | |
|---|---|---|
| 32 | белый | 25/750 |
| 40 | серый | 25/500 |
| 50 | серый | 25/500 |
| 110 | серый | 150 |
Тройник канализационный
| Диаметр, мм | Угол | Упаковка, шт. |
|---|---|---|
| 40/40 | 45º | 50 |
| 40/40 | 90º | 50 |
| 50/50 | 45º | 50 |
| 50/50 | 90º | 50 |
| 110/50 | 45º | 20 |
| 110/50 | 90º | 20 |
| 110/110 | 45º | 20 |
| 110/110 | 90º | 20 |
Редукция канализационная
| Диаметр, мм | Угол | Упаковка, шт. |
|---|---|---|
| 50/32 | 180º (бел) | 50 |
| 50/32 | 180º (сер) | 50 |
| 50/40 | 180º (сер) | 50 |
| 110/50 | 50 |
Компрессионный воздушный клапан
| Диаметр, мм | Упаковка, шт. |
|
|---|---|---|
| 50 | серый | 20 |
| 110 | 8 |
Крестовина канализационная
| Диаметр, мм | Угол | Упаковка, шт. |
|---|---|---|
| 505050 | 90 | 20 |
| 1105050 | 90 | 10 |
| 11011050 | 90 | 10 |
| 110110110 | 90 | 10 |
Вентиляционный грибок
| Диаметр, мм | Упаковка, шт. |
|---|---|
| 110 | 9 |
Переход чугун/пластик
| Диаметр, мм |
|---|
| 110 |
| 50 |
Компенсационная муфта
| Диаметр, мм | Упаковка, шт. |
|---|---|
| 110 | 10 |
Крепление
| Диаметр, мм | Упаковка, шт. |
|---|---|
| 32 | 600 |
| 50 | 600 |
Смотрите также по этой теме
Трубы канализационные пластиковые
Трубы для наружной канализации
Таблица размеров труб из ПВХ Размеры труб из ПВХ отличаются от размера, который называется трубой. Например, 1-дюймовая труба из ПВХ на самом деле имеет внешний диаметр 1,315 дюйма и внутренний диаметр 1,029 дюйма. Фитинги следуют той же схеме: 1-дюймовый фитинг имеет отверстие размером 1,315 дюйма для установки 1-дюймовой трубы, которая на самом деле имеет диаметр 1,315 дюйма. Отверстие в фитинге и размер трубы точно такого же размера; это называется «посадка с натягом», и две части предназначены для «сварки» вместе с помощью клея для ПВХ, который на самом деле является растворителем, который сплавляет две части вместе.
0003
Размеры трубы из ПВХ
Спецификация 40 Размеры
| Ном. Размер трубы (дюймы) | Н.Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8″ | 0,405 | 0,249 | 0,068 | 0,051 | 810 |
| 1/4″ | 0,540 | 0,344 | 0,088 | 0,086 | 780 |
| 3/8″ | 0,675 | 0,473 | 0,091 | 0,115 | 620 |
| 1/2″ | 0,840 | 0,602 | 0,109 | 0,170 | 600 |
| 3/4 дюйма | 1. 050 | 0,804 | 0,113 | 0,226 | 480 |
| 1″ | 1,315 | 1,029 | 0,133 | 0,333 | 450 |
| 1-1/4″ | 1,660 | 1,360 | 0,140 | 0,450 | 370 |
| 1-1/2 дюйма | 1.900 | 1,590 | 0,145 | 0,537 | 330 |
| 2 дюйма | 2,375 | 2,047 | 0,154 | 0,720 | 280 |
| 2-1/2″ | 2,875 | 2,445 | 0,203 | 1,136 | 300 |
| 3 дюйма | 3.500 | 3.042 | 0,216 | 1,488 | 260 |
| 3-1/2″ | 4.000 | 3,521 | 0,226 | 1,789 | 240 |
| 4 дюйма | 4. 500 | 3,998 | 0,237 | 2,118 | 220 |
| 5 дюймов | 5,563 | 5.016 | 0,258 | 2,874 | 190 |
| 6 дюймов | 6,625 | 6.031 | 0,280 | 3,733 | 180 |
| 8 дюймов | 8,625 | 7,942 | 0,322 | 5,619 | 160 |
| 10 дюймов | 10.750 | 9,976 | 0,365 | 7,966 | 140 |
| 12 дюймов | 12.750 | 11.889 | 0,406 | 10.534 | 130 |
Спецификация 80 Размеры
| Ном. Размер трубы (дюймы) | Н. Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8″ | .405 | .195 | 0,095 | 0,063 | 1230 |
| 1/4″ | .540 | .282 | 0,119 | 0,105 | 1130 |
| 3/8″ | .675 | .403 | 0,126 | 0,146 | 920 |
| 1/2″ | .840 | .526 | 0,147 | 0,213 | 850 |
| 3/4 дюйма | 1.050 | .722 | 0,154 | 0,289 | 690 |
| 1″ | 1,315 | .936 | 0,179 | 0,424 | 630 |
| 1-1/4″ | 1,660 | 1,255 | 0,191 | 0,586 | 520 |
| 1-1/2 дюйма | 1. 900 | 1,476 | 0,200 | 0,711 | 470 |
| 2 дюйма | 2,375 | 1,913 | 0,218 | 0,984 | 400 |
| 2-1/2″ | 2,875 | 2,290 | 0,276 | 1.500 | 420 |
| 3 дюйма | 3.500 | 2,864 | 0,300 | 2.010 | 370 |
| 3-1/2″ | 4.000 | 3,326 | 0,318 | 2,452 | 350 |
| 4 дюйма | 4.500 | 3,786 | 0,337 | 2,938 | 320 |
| 5 дюймов | 5,563 | 4,768 | 0,375 | 4.078 | 290 |
| 6 дюймов | 6,625 | 5.709 | 0,432 | 5. 610 | 280 |
| 8 дюймов | 8,625 | 7,565 | 0,500 | 8,522 | 250 |
| 10 дюймов | 10.750 | 9.493 | 0,593 | 12.635 | 230 |
| 12 дюймов | 12.750 | 11.294 | 0,687 | 17.384 | 230 |
*Макс. Давление воды при 68 градусах по Фаренгейту. Более высокие температуры снижают номинальное давление.
Наиболее распространенные размеры труб из ПВХ: какой из них лучше для вас?
Трубы из ПВХ являются наиболее часто используемыми трубами в бытовых водопроводных системах. Однако, когда вам нужно произвести установку или ремонт сантехники, вас может удивить, что в водопроводной системе дома используются трубы из ПВХ разных размеров.
Это может оставить многих в вопросе, какой размер трубы из ПВХ является наиболее распространенным.
Ну, ответ не простой, так как разные трубы используются для разных приложений. Читайте дальше, чтобы узнать больше, поскольку мы проверяем наиболее распространенные размеры и предоставим вам всю необходимую информацию.
Что такое трубы из ПВХ?
ПВХ (аббревиатура от «поливинилхлорид») представляет собой пластиковый материал, используемый в сантехнике. Это один из пяти основных типов водопроводных труб, кроме АБС (акрилонитрил-бутадиен-стирол), меди, оцинкованной стали и PEX (сшитого полиэтилена).
Трубы из ПВХ являются более легкими материалами, поэтому с ними легче работать, чем с другими вариантами труб. Трубы из ПВХ обычно используются для дренажных линий раковин, туалетов и душевых кабин. Они могут выдерживать высокое давление воды, что делает их подходящими для внутренней сантехники, линий водоснабжения и трубопроводов высокого давления.
1. Преимущества труб из ПВХ- Долговечность
- Может выдерживать высокое давление воды
- Устойчив к ржавчине и коррозии
- Иметь гладкую поверхность, по которой легко стекает вода
- Простота установки (сварка не требуется)
- Относительно недорогой
Недостатки труб из ПВХ - Не подходит для горячей воды
- Опасения, что ПВХ может привносить химические вещества в питьевую воду
Самые распространенные трубы из ПВХ в доме
Трубы из ПВХ разных размеров используются в различных частях водопроводной системы. Однако наиболее распространенными в доме являются трубы диаметром 1,5”, 2”, 3” и 4 дюйма. Итак, давайте подробнее рассмотрим, где эти трубы используются по всему дому.
1,5-дюймовые трубы – 1,5-дюймовые трубы из ПВХ обычно используются в качестве дренажных труб для кухонных раковин и туалетных столиков или ванн.
Трубы 2” – 2-дюймовые трубы из ПВХ обычно используются в качестве дренажных труб для стиральных машин и душевых кабин. Они также используются в качестве вертикальных стоек для кухонных моек.
3-дюймовые трубы – 3-дюймовые трубы из ПВХ имеют множество применений. Внутри дома они обычно используются для труб в туалетах.
Вне дома 3-дюймовые трубы из ПВХ обычно используются для орошения (подача воды к садовому шлангу и обратно).
4-дюймовые трубы – 4-дюймовые трубы из ПВХ обычно используются в качестве строительных водостоков под полами или в подвалах для транспортировки сточных вод из дома в канализационные системы или частные септиктенки. 4-дюймовые трубы также можно использовать в качестве дренажных труб в домах для сбора сточных вод из двух или более ванных комнат.
Как видите, очень сложно ответить на вопрос о наиболее распространенном размере труб ПВХ, так как используются все эти размеры. Если вам нужно заменить трубу и вам нужно знать размер, то лучше всего измерить ее. Давайте проверим, как вы можете сделать именно это.
Как измерить трубу из ПВХ
Номинальная шкала измерения используется для труб из ПВХ, что означает, что размеры этих пластиковых труб основаны на их внутреннем диаметре (также известном как внутренний диаметр).
Таким образом, при измерении размера трубы из ПВХ вы начинаете с определения внешнего диаметра, но конечной целью является определение внутреннего диаметра.
Тем не менее, шаги для определения размера трубы из ПВХ описаны ниже.
- Держите трубу неподвижно на твердой поверхности одним концом вверх.
- С помощью рулетки или линейки измерьте расстояние между левым и правым внешними краями трубы. Это расстояние является внешним диаметром (OD) трубы. Держите линейку как можно ровнее при измерении.
- Сопоставьте измеренный наружный диаметр с таблицей размеров труб из ПВХ, чтобы определить соответствующий внутренний диаметр.
Знайте, что на трубах из ПВХ указаны размер и график. Таким образом, при использовании таблицы размеров ПВХ для определения размера трубы вы должны использовать таблицу, которая соответствует графику вашей трубы.
График ПВХ — это толщина стенки трубы из ПВХ. Различные графики PVC: 20, 40, 80 и 120, причем графики 40 и 80 являются наиболее распространенными. Чем больше график ПВХ, тем толще стенка трубы.
Таким образом, трубы из ПВХ сортамента 40 и сортамента 80 с одинаковым наружным диаметром будут иметь разные внутренние диаметры.
Стенка более толстой трубы из ПВХ сортамента 80 толще снаружи внутрь, что приводит к меньшему внутреннему диаметру.
Таблица размеров для труб из ПВХ сортамента 40 выглядит следующим образом:
| Размер ПВХ (внутренний диаметр) в дюймах | Внешний диаметр в дюймах | Толщина стенки трубы в дюймах |
| ½ » | 0,84 | 0,109 |
| ¾ » | 1,05 | 0,113 |
| 1 » | 1,315 | 0,133 |
| 1 ¼ дюйма | 1,66 | 0,14 |
| 1 ½ дюйма | 1,9 | 0,145 |
| 2 » | 2,5 | 0,154 |
| 3 » | 3,5 | 0,216 |
| 3 ½ дюйма | 4 | 0,226 |
| 4 » | 4,5 | 0,237 |
| 5 » | 5,563 | 0,258 |
| 6 » | 6,625 | 0,28 |
| 8 » | 8,625 | 0,322 |
| 10 » | 10,75 | 0,365 |
Таблица размеров труб из ПВХ сортамента 80 приведена ниже.
| Размер ПВХ (внутренний диаметр) в дюймах | Внешний диаметр в дюймах | Толщина стенки трубы в дюймах |
| ½ » | 0,84 | 0,147 |
| ¾ » | 1,05 | 0,154 |
| 1 » | 1,315 | 0,179 |
| 1 ¼ дюйма | 1,66 | 0,191 |
| 1 ½ дюйма | 1,9 | 0,2 |
| 2 » | 2,5 | 0,218 |
| 3 » | 3,5 | 0,3 |
| 3 ½ дюйма | 4 | 0,318 |
| 4 » | 4,5 | 0,337 |
| 5 » | 5,563 | 0,375 |
| 6 » | 6,625 | 0,432 |
| 8 » | 8,625 | 0,5 |
| 10 » | 10,75 | 0,594 |
Сортамент 40 и сортамент 80 Трубы из ПВХ
Сортамент 40 и 80 являются наиболее распространенными трубами из ПВХ.
Schedule 40 находит применение в дренажных системах и системах подачи воды низкого давления, в то время как более толстые трубы Schedule 80 находят применение в напорных насосах, требующих более прочных труб из ПВХ.
Трубы из ПВХ сортамента 40 и 80 имеют одинаковые наружные диаметры, поэтому для них можно использовать одни и те же фитинги. Однако, поскольку труба сортамента 80 имеет более толстые стенки, ее внутренний диаметр меньше, чем у трубы аналогичного размера сортамента 40.
Часто задаваемые вопросы
1. Трубы из ПВХ измеряются по внутреннему или наружному диаметру?
При использовании номинальной шкалы размеры труб из ПВХ обозначаются их внутренним диаметром (ID), а не внешним диаметром (OD).
То есть для 2-дюймовой трубы из ПВХ диаметр отверстия составляет 2 дюйма.
Измерение «внутреннего диаметра» трубы из ПВХ известно как номинальный размер. Название «номинальное» подходит, потому что измерение только по названию. Если вы измерите наружный диаметр трубы из ПВХ, вы получите значение, превышающее заданный размер (с учетом толщины стенки трубы большее значение).
2. Каков внешний диаметр 1,5-дюймовой трубы из ПВХ?
Внешний диаметр 1,5-дюймовой трубы из ПВХ зависит от сортамента трубы (или толщины стенки). Например, из-за толщины стенки 1,5-дюймовая труба из ПВХ сортамента 40, используемая для дренажа вокруг дома, имеет наружный диаметр 1,9 мм.дюймы.
Длина 1,5-дюймовой трубы из ПВХ от одного края до другого составляет 1,9 дюйма, а не 1,5 дюйма.
3. Как узнать размер трубы из ПВХ?
Существует два способа узнать размер вашей трубы из ПВХ. Во-первых, прочтите маркировку производителя на боковой стороне трубы. Во-вторых, измерьте внешний диаметр трубы (OD) и сопоставьте показания с таблицей размеров труб из ПВХ, чтобы определить номинальный размер.
При первом способе посмотрите на трубу сбоку, чтобы узнать ее размер. Большинство труб из ПВХ, продаваемых в хозяйственных магазинах, имеют на боках маркировку, указывающую их размер. Вы найдете их в виде десятичных или дробных чисел (например, 1,25 дюйма или 1 ¼ дюйма).
Для труб из ПВХ, которые не имеют маркировки, вам необходимо измерить трубу, чтобы узнать, какой у вас размер. С помощью линейки измерьте внешний диаметр (расстояние от одного края трубы до другого), затем найдите в таблице размеров ПВХ номинальный размер, соответствующий внешнему диаметру.
4. В чем разница между ПВХ и ХПВХ и что лучше?
ПВХ (поливинилхлорид) — пластиковые трубы, широко используемые в сантехнических системах. ХПВХ (хлорированный поливинилхлорид) представляет собой вариант ПВХ, получаемый путем хлорирования ПВХ.
Трубы из ХПВХ имеют более высокое содержание хлора, что повышает их порог высокой температуры. В то время как трубы из ПВХ могут выдерживать температуры выше 140 F, ХПВХ может выдерживать температуры до 200 F, что делает их предпочтительными трубами для транспортировки горячей воды в системах HVAC (отопление, вентиляция и охлаждение).
Тем не менее, трубы из ХПВХ являются модернизированной версией труб из ПВХ.
Заключительные мысли
Трубы из ПВХ являются наиболее распространенными пластиковыми трубами. Благодаря прочности и гладкой внутренней поверхности, которая способствует легкому течению воды, трубы из ПВХ часто встречаются в канализационных, водопроводных и оросительных системах. Номинальная система измеряет трубы из ПВХ, размеры труб указаны по их внутреннему диаметру.
Наиболее распространенные размеры труб из ПВХ: 1½ дюйма (используются в качестве дренажных труб для кухонных раковин, туалетных столиков и ванн), 2 дюйма (используются в качестве дренажных труб для стиральных машин и душевых кабин), 3 дюйма (используются в трубопроводах туалетов). и 4 дюйма (используется для подключения домов к канализационной системе).
Крайне важно правильно выбрать трубу из ПВХ, соответствующую вашим потребностям. Надеемся, что это руководство предоставило вам всю необходимую информацию, если вы собираетесь ремонтировать или модернизировать домашнюю водопроводную систему.
