Вентиляционные трубы пластиковые для вытяжки

Вентиляционные трубы пластиковые получили широкое распространение не только в жилых объектах, но и на промышленных предприятиях, заводах. Популярность данных решений обусловлена их высокой прочностью и эксплуатационной практичностью. По форме воздуховоды бывают круглые, прямоугольные и квадратные.

Содержание

  1. Сферы применения пластиковых изделий и их разновидности
  2. Бытовая вентиляция из пластика – плюсы и минусы
  3. Сечение воздуховодов
  4. Элементы пластиковой вентиляции
  5. Как распланировать и установить пластиковую вентиляцию в доме
  6. Ведущие производители воздуховодов
  7. Установка пластиковых труб для вытяжки на кухне (видео)

Сферы применения пластиковых изделий и их разновидности

Изделия применяются в системах принудительной и естественной вентиляции, для оперативного нагнетания концентрированных газов, их отвода. С каждым годом они становятся все более востребованными, вытесняя из рынка аналоги из оцинкованной стали.

Вентиляция из пластиковых труб используется в кафетериях, ресторанных комплексах, спортивных заведения, специализированных заведениях, где наблюдается массовое нахождение большого количества людей. Так же они применяются и в обычных жилищах. Абсолютно все изделия, представленные в продаже, проходят строгий санитарно-гигиенический контроль, на предмет соответствия действующим нормам.

Пластиковые трубы отлично подходят для кухонных вытяжек

Пластиковые трубы для вентиляции отличаются эстетичным внешним видом, благодаря чему они прекрасно дополняют абсолютно любой стиль интерьера. Для среднестатистического покупателя интерес представляют главным образом бытовые решения под вытяжку.

Несколько десятилетий тому назад абсолютно любая вентиляционная система базировалась на воздуховодах из оцинкованной стали. На сегодняшний день эти изделия считаются морально устаревшими. Современная промышленность специализируется на выпуске нескольких типов пластиковых решений:

  • Поливинилхлоридных. ПВХ. (Трубы из данного материала не боятся прямых солнечных лучей. Имеют стойкость к агрессивным веществам и маслам. Так же, хорошо противостоят возгоранию).
  • Полиэтиленовых. (Отличаются своей гибкостью и устойчивостью, а так же пластичностью).
  • Полипропиленовых. (Обладают особой прочностью. Нейтральны к растворителям).

Бытовая вентиляция из пластика – плюсы и минусы

В современных экономических реалиях вентиляция в частном доме на основе алюминиевых и жестяных изделий уступает пластмассовым решениям. Они отличаются безупречным дизайном. За счёт богатой цветовой гаммы можно подобрать именно те каналы, которые гармонично перекликаются с интерьером жилья.

Разнообразная цветовая гамма

Стоит отметить, что вентиляционные пластиковые трубы отличаются не только конструктивной лёгкостью, но и высокой надёжностью. Они ничем не уступают громоздким и тяжеловесным металлическим изделиям, а по ряду критериев и дают им фору. Но, стоит отметить то, что данные изделия не желательно применять в саунах, банях, котельных.

Не стоит упускать из поля зрения и экономическую составляющую вопроса. Пластиковые прямоугольные изделия, как и круглые, обходятся гораздо дешевле своих оцинкованных и алюминиевых аналогов. К тому же монтаж легко выполнит даже неподготовленный домашний мастер. Пластиковые трубы для вытяжки поставляются комплектом с решетками, заглушками, муфтами, переходниками и прочими элементами. Такой «джентльменский набор» позволяет оперативно подгонять размеры воздуховодов, проводить их монтаж.

Комплект для монтажа

«Плюсы» ПВХ труб:

  • внутреннюю поверхностью воздуховодов можно оперативно очистить жира, копоти и остаточных продуктов горения;
  • конструкции отличаются абсолютной герметичностью;
  • можно выполнить монтаж труб своими руками, не имея за плечами богатого опыта;
  • пластиковые решения характеризуются высокой устойчивостью к ультрафиолетовому излучению;
  • малый вес изделия;
  • не подвержены коррозии;
  • гибкость;
  • долговечность.

Специалисты акцентируют внимание на абсолютной безвредности изделий для человеческого здоровья. Но, как и у любой другой продукции, пластиковые воздуховоды имеют и ряд недостатков, заслуживающих более пристального внимания.

«Минусы» ПВХ воздуховодов:

  • пластиковая труба для вытяжки подвержена термическому воздействию;
  • низкокачественные изделия не обрабатываются антистатиком.

Большинство перечисленных недостатков нивелируется при условии приобретения воздуховодов у проверенных компаний.

Рекомендуем к просмотру видео, в котором подробно рассказывается о сферах применения труб из пластика

Сечение воздуховодов

Выбирая сечение трубы для вытяжки на кухне, учитывают в первую очередь расположение воздуховода.

Если речь идёт о небольшой зоне под потолком, можно воспользоваться компактными каналами прямоугольной формы. Они без проблем монтируются в самых труднодоступных местах. Под подвесным потолком легко разместить плоскоовальный воздуховод.

Таблица расчета скорости воздушного потока

Обратите внимание! Внутреннее сопротивление труб с плоскоовальным сечение гораздо ниже, чему у изделий квадратной и прямоугольной формы. За счёт этого воздушные массы передвигаются абсолютно свободно. Повышенная цена на указанные устройства вполне обоснована.

В продаже представлен широкий ассортимент изделий, имеющих прямоугольное и квадратное сечение. Такая форма более привычная, вот только они менее практичны.

Размеры пластиковых труб с прямоугольным сечением

  1. 1. При движении загрязненного воздуха по каналу возникают посторонние шумы.
  2. 2. Прямые углы отрицательно влияют на возможность беспрепятственного доступа воздушных масс, что чревато основательным падением вентиляционного оборота.

Совет мастера! Для устранения перечисленных недостатков в трубопроводе имеет смысл дополнить вентиляционный канал звукоизолирующим материалом.

Для круглых труб минимально рекомендуемое сечение – 150 мм. В данном значении уже предусмотрена устойчивость к сопротивлению ветра. Компоненты вентиляционной системы должны справляться с ветровыми порывами, которые местами могут достигать до 30 м/с.

Габаритные типоразмеры длин и диаметров круглых ПВХ воздуховодов

Размеры воздуховодов зависят от рекомендаций и требований для жилых объектов. Приток свежего кислорода должен обеспечиваться на уровне следующих значений:

  • на 1 жильца должен приходится объем в 60 м3/час;
  • на квадрат жилого помещения – 3 м3 чистого кислорода.

Для грамотного подбора диаметра вентиляционной трубы имеет смысл учесть табличные данные, приведённые ниже.

Специалисты рекомендуют пользоваться следующей формулой:

П = Р/(3600*С)

  • П – величина поп. сечения, в м2;
  • С – скорость движения кислорода в канале, м/с;
  • Р – объём расхода воздушных масс, м3/ч.

Элементы пластиковой вентиляции

Пластиковые вентиляционные трубы для вытяжки изготавливаются из высококачественных полимерных материалов. Они же применяются для производства дополнительных элементов, фасонных деталей. Для качественного монтажа требуются и прочие аксессуары, о которых пойдёт речь ниже.

Переходник

. Специальный элемент при помощи которого соединяют между собой 2 соседние части воздуховода. В некоторых случаях их применяют для крепления разных в поперечном сечении каналов.

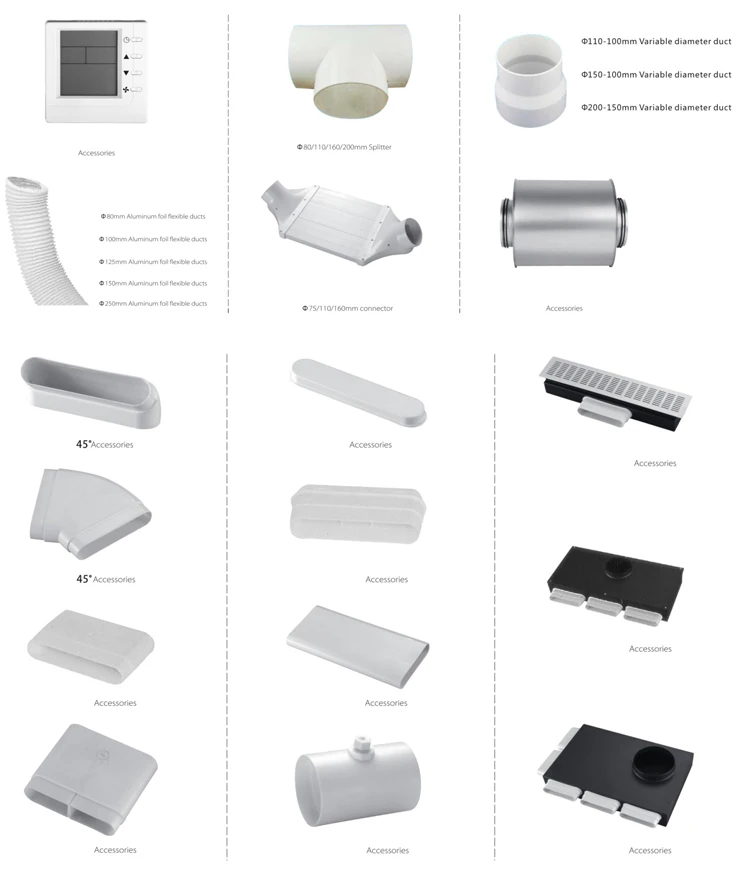

Составные элементы для пластикового воздуховода

Для кухонной вытяжки применяют переходники со сложной внутренней геометрией: конус, пирамида, треугольник и т.п. Данные решения получили широкое распространение в объектах, где без элементов со смещением просто не обойтись. Но применять их следует предельно аккуратно и при небольшом их отличии.

Обратный клапан. Небольшое устройство, необходимое для устранения определенного перечня проблем, связанных с работой вентиляционной системы. В большинстве случаев его используют чтобы избавиться от обратной тяги, а в некоторых случаях им делегируется функция регулирующих заслонок (для вытяжки на крышу на пример).

Обратный клапан

Дополнительные решения. Помимо всего прочего при монтаже не обойтись без таких комплектующих:

  • отводы;
  • тройники;
  • решётки;
  • люки.

Очень важно знать не только как собрать воедино всю систему, используя перечисленные компоненты, но и как утеплить пластиковые трубы при необходимости, об этом видео ниже.

Как распланировать и установить пластиковую вентиляцию в доме

Приняв решение о самостоятельном сооружении вентиляционной системы, используя прямоугольные пластиковые изделия, проектирование лучше делегировать специалистам. Только профессионалам по силам не только подсчитать необходимую производительности установку, но и подготовить смету.

Схема вентиляции частного дома

C проектировщиком следует согласовать следующие аспекты:

  • для разных комнат требуются раздельные воздуховоды;
  • в ряде случаев пластиковые трубы вентиляции должны иметь небольшие отверстия для отвода конденсата;
  • чтобы исключить вероятность проникновения загрязненного воздуха, имеет смысл установить несколько обратных клапанов;
  • длинные каналы необходимо доукомплектовать вентилятором для принудительной вытяжки (если требуется вентиляция курятника, промышленного цеха, завода и т. п.).

Специалисты рекомендуют организовывать прокладку труб таким образом, чтобы отсутствовали какие-либо повороты, стыки, а сами воздуховоды были максимально цельными. Каждый поворот «кушает» в среднем 10-15% мощности вентиляции. Система становится дороже, поскольку для нее требуется дополнительная фурнитура. В некоторых случаях каналам требуется утепление, как говорилось выше.

Пример схемы проекта вентиляции частного дома

На завершающей стадии формирования проектной документации, подбираются размеры и форма полимерных воздуховодов.

Ведущие производители воздуховодов

Многие иностранные и отечественные предприятия специализируются на производстве пластиковых воздуховодов. В небольшом сегменте сформировалась достаточно жёсткая конкурентная среда. При выборе необходимо акцентировать внимание на продукции компаний, которые уже прошли проверку временем. Вот лучшие «игроки» на рынке:

  • Арктос – российская компания, основная специализация которой – вентиляционные решения и оборудование под системы кондиционирования. Активно разрабатываются новые изделия. Эксперименты проводятся в лабораториях аэродинамики и акустики. Несколько крупнейших заводов находится в Москве и Питере.
  • Systemair. Шведский девелопер, который по своим масштабам уже перерос в большую группу компаний. Конгломерат локализован в Синнскаттеберге. Ассортимент продукции просто огромен и реализовывается он в 60 странах мира. Все изделия проходят проверку на предмет соответствия стандартам качества ISO 14001. Основной акцент делается на экологической составляющей продукции. Есть воздуховоды для жилых квартир и загородных домов, а также для производственных цехов и производственных комплексов.
  • VTS Clima. Одна из самых старых польских компаний (основана в 1989 году). За столь продолжительный период компания открыла более 10 региональных представительств в африканских и евразийских странах. Основные производственные мощности нацелены на выпуск гибких воздуховодов и дополнительных элементов к ним. На весь спектр продукции распространяется 3-х летний гарантийный период.

Установка пластиковых труб для вытяжки на кухне (видео)

Правильно спроектированная и установленная вентиляционная система на основе полимерных изделий никогда не позволит запотеть металлопластиковым окнам в холодную пору. Присутствие конденсата свидетельствует о проблемах с вентиляцией. Некоторые из них допускаются на этапе установки, но 80% – на стадии проектирования.

Пластиковые трубы для вентиляции: преимущества и особенности монтажа

Содержание:

  • Бытовое применение ПВХ
  • Преимущества ПВХ вентиляции
  • Недостатки пластиковой вентиляции
  • Особенности монтажа ПВХ системы

Строительно-ремонтный рынок предлагает сегодня в весьма широком ассортименте пластиковые трубы для вентиляции. Для чего они нужны и где они используются? Самый большой спрос – при монтаже канализации, водопровода, центрального газового трубопровода и систем отопления. Современный внешний вид, долговечность в эксплуатации, удобство и скорость монтажа этих изделий из пластика стали ключевыми моментами для их применения и в вентиляционных системах. Пластиковая вентиляционная система оборудуется практически во всех зданиях промышленного, общего и частного назначения – этого требуют нормы пожарной и санитарной безопасности.

Все выпускаемые нашей и зарубежной промышленностью пластиковые трубы для вентиляции полностью соответствуют нормативам санитарно-гигиенических требований.

Надежные и герметичные места соединений из пластика исключают любые протечки жидкостей или воздуха, даже под давлением.

Бытовое применение ПВХ

Не так давно для обустройства вентиляции в жилых домах использовались оцинкованные жестяные трубы. Но подверженность коррозии, плохая ремонтопригодность и ненадежность стыков стали основной причиной их замены на пластиковые прямоугольные или круглые. Сейчас промышленность выпускает синтетические вентиляционные трубы из таких материалов:

  • ПВХ (поливинилхлоридные).
  • Из полиуретана.
  • Полипропиленовые для вентиляции.

Чаще всего для построения систем вентиляции используют ПВХ трубы, которые классифицируются как изделия среднего или легкого типа. ПВХ считаются экологически чистым изделием, долговечным (период распада пластика – от 500 до 1000 лет), не опасным для здоровья человека и устойчивым к УФ излучению. Поливинилхлоридные трубы герметичны, легки в монтаже и обслуживании, трубы для вентиляции купить можно с строительных магазинах, а также, сделав интернет-заказ с доставкой.

В жилых и общественных зданиях трубы из пластика в составе вентиляционной системы могут монтироваться постоянно, но в промышленных объектах работают ограничения по их использованию. В пожароопасных помещениях I и II класса, где температура может подниматься до критических для пластика значений (800С и больше), вентиляция из пластиковых труб установке не подлежит. Для такого случая предусматривается вариант наружной системы вентиляции, которая монтируется на улице – за границей высокотемпературного помещения.

к содержанию ↑

Преимущества ПВХ вентиляции

Неоспоримое преимущество вентиляции на основе пластика – физические характеристики: маленький вес, высокая прочность, долговечность, легкий монтаж, простая транспортировка элементов системы. Поэтому инженерные службы сейчас предпочитают монтировать именно пластик, а не оцинкованные трубы:

  • Полная антикоррозийность, которая для железных труб является ахиллесовой пятой.
  • Смонтировать пластиковые трубы для вентиляции, цена которых намного ниже стоимости оцинкованных изделий, можно всего за несколько часов – в зависимости от длины воздухопровода.
  • Все физические, эксплуатационные и технологические характеристики  для вентиляции намного превосходят эти показатели для труб из металла.
  • Отечественная промышленность производит трубы для вентиляции, размеры которых подойдут для построения любой вентиляционной системы. Длина – от 3 до 12 метров, диаметр – от 16 до 1600 мм.
  • Внутренние стенки оцинкованных труб имеют шероховатости, которые, увеличивают статическое сопротивление воздушного потока в вентиляционной системе. Пластиковая система вентиляции таких недостатков не имеет. Технология изготовления рассчитана на то, чтобы получить внутреннюю поверхность без всяких неровностей, швов, стыков или шероховатостей, а обработка антистатиками дает эффект отталкивания пыли. Это значит, что необходимость периодической очистки наружной поверхности практически отпадает.

к содержанию ↑

Недостатки пластиковой вентиляции

Пластиковые трубы не лишены некоторых недостатков, поэтому при построении вентиляции их необходимо учитывать при монтаже в помещениях. Основной недостаток, на который нельзя не обращать внимания – низкая температурная устойчивость.

Если в промышленном здании или помещении предполагается прокладывать пластиковую вентиляцию в пожароопасных отделах или через них, то необходимо от пластика отказаться, и на этом участке монтировать только оцинкованные или простые железные трубы. Очевидно, что вентиляционные трубы ПВХ не выдерживают температуры, близкой к температуре плавления металла. Именно по этой причине вентиляцию в банях и саунах проводят, используя только металлические.

Поэтому технологи рекомендуют применять пластиковые воздуховоды только при монтаже системы вентиляции, которая работает в локальных помещениях, относящихся к объединенной противопожарной зоне с приемлемой температурой для полиуретана, полипропилена или пластика.

к содержанию ↑

Особенности монтажа ПВХ системы

При стандартном монтаже системы воздуховодов используются трубы и фитинги пластиковой вентиляции разных размеров. На выходе системы предусматривается установка металлической трубы диаметром 160 мм, оборудованной отводами для трубопроводов. В соответствии с требованиями санитарных и противопожарных норм система может оснащаться всасывающими или нагнетающими электровентиляторами, которые принудительно протягивают воздух.

Пластиковые трубы диаметром от 225 мм применяются в нестандартных решениях, когда необходимо считаться с архитектурными или технологическими особенностями объекта, конкретного помещения или здания. При решении таких проблем могут всплыть некоторые инженерные просчеты и недоработки, но их использование для систем вентиляции способно быстро и недорого решать такие вопросы.

Пластиковые вентиляционные трубы для вытяжки на кухню: виды, характеристики, монтаж

Организация эффективной вентиляции в доме – это не прихоть хозяина, а необходимость, продиктованная санитарными нормами. Для монтажа такой системы все чаще выбирают пластиковые вентиляционные трубы для вытяжки, как наиболее простой, производительный и относительно недорогой вариант.

Наша статья посвящена устройству воздуховодов из пластиковых вентиляционных деталей. Мы расскажем, как подобрать комплектующие для сборки системы и как собрать ее без нареканий. Здесь вы узнаете, какие устройства должны быть оснащены вентиляцией для стабильной работы.

Содержание статьи:

  • Преимущества и типы пластиковых труб
    • твердые полимерные продукты
    • ГОРКОВЫЕ ГИБИЧЕСКИЕ ОБСЛУЖИВАНИЯ
  • Обзор материала
  • 1919191919999199191919919919199199199199191919919. Характеристика фторопластовых труб
  • Пластиковая вентиляция от канализационных труб
  • Устройство полимерного воздуховода
  • Роль обратного клапана в системе
  • Выводы и полезное видео по теме

    • Преимущества и виды пластиковых труб

    Эти легкие изделия, помимо простоты монтажа, характеризуются массой других достоинств : экологичность, устойчивость к негативному воздействию ультрафиолета, долговечность, малый удельный вес, высокая стойкость к агрессивным средам, большой размерный ряд и относительно невысокая стоимость.

    Недостатком является низкий порог температурной стабильности, что не позволяет использовать их в промышленных условиях. Для частного дома они идеальны.

    Фотогалерея

    Фото

    Пластиковые вентиляционные трубы — в настоящее время наиболее популярный вариант, применяемый при организации вытяжной вентиляции на различных объектах организовать вентиляцию любого уровня сложности

    Детали для организации системы вентиляции изготовлены из армированного пластика. Материал прочен, устойчив к химической и биологической агрессии

    Пластиковые трубы отлично контактируют со всеми видами строительных материалов и отделки, не наносят вреда деревянной мебели, изделиям и конструкциям из ДСП, ОСП, ГВЛ и др.

    Пластик продукция для строительства вентиляционных систем выпускается для обустройства частных, общественных и промышленных зданий

    По форме поперечного сечения пластиковые вентиляционные трубы делятся на круглые и прямоугольные. У круглых аэродинамическое сопротивление меньше, прямоугольные выглядят лучше

    По накладным показателям вентиляционные трубы делятся на жесткие и гибкие. Гибкий гофрированный воздуховод проще и быстрее построить. К тому же гофра позволяет легко поворачиваться без потерь в сечении

    С облегченными пластиковыми трубами вентиляция проще и легче, можно без проблем собрать самому

    Воздуховод пластиковый для вытяжки на кухню

    Комплект деталей для сборки системы

    Тройник для вентиляции из пластиковых труб

    Совместим со стройматериалами и мебелью

    Воздуховод из полимерных труб в частном доме

    Воздуховод прямоугольный

    Гофрированная труба вентиляционного канала

    Сборка вытяжки своими руками

    На строительном рынке представлены изделия разной длины и диаметра. Для трубы из ПВХ существует ограничение по длине – минимум 3 м и максимум 12 м. Их диаметр колеблется от 1,6 до 160 см. Для дачи оптимальное сечение вытяжной трубы 15 х 15 см.

    Немаловажное значение имеет и то, что внутренняя поверхность труб ПВХ обработана антистатиком, благодаря чему в них практически не оседает пыль, что продлевает периодичность обслуживания воздуховодов.

    По типу сечения различают 2 вида труб из пластмассы:

    • круглые;
    • прямоугольный.

    Гофрированные разновидности также относятся к круглым трубам, с помощью которых удобно, быстро и качественно выполняются повороты воздуховодов.

    Пластиковая труба прекрасно впишется в любой интерьер. Его можно адаптировать к особенностям здания, придав ему необходимую форму.

    С эстетической точки зрения предпочтительнее прямоугольное сечение, но когда помещение имеет небольшую площадь, больше подойдет труба с круглым сечением, так как в этом случае отсутствуют выступающие части.

    Маркировка на квадратной трубе позволяет ориентироваться в отношении соответствия прямоугольного сечения аналогичному круглому воздуховоду.

    В загородном доме с газовым отоплением продукты сгорания котла выводятся через вытяжную трубу, выходящую через крышу. Главный враг конструкции – конденсат, который появляется при понижении температуры в осенне-зимний период.

    Не разрушает саму трубу из пластика. Однако стекающая по его стенкам влага может нанести существенный вред зданию, поэтому пластиковый воздуховод на выходе необходимо утеплить.

    Пластиковые трубы противопоказаны для вытяжек, устраиваемых в банях и саунах, для дымоходов и каминов, твердотопливных котлов. Если вы все же используете их в этих местах, то прокладывать трубы из этого материала нужно только снаружи. В этом случае их придется хорошо изолировать от холода.

    Подробно о изготовлении из полимерных материалов рассказано в нашей рекомендуемой статье.

    Изделия из жесткого полимера

    Выбирая пластиковую трубу для установки вытяжки, вам не придется беспокоиться о пагубном воздействии коррозии и внутренней очистке вентиляционной системы. Проходя через гладкую поверхность, воздушный поток не встречает на своем пути препятствий и не создает большого шума. Чтобы воздуховод не выделялся на фоне стены, поверх шкафов прокладывается труба ПВХ для вытяжки на кухне.

    Фотогалерея

    Фото

    Резка пластиковой трубы в размер

    Холодная сварка полимерного воздуховода

    Установка настенного вентиляционного клапана

    Потолочный плинтус для маскировки труб выпуклости и рельефные перепады, в которых накапливаются жировые отложения и грязь. Это значительно облегчает уход за выхлопной конструкцией. При установке используйте Г-образные переходники, герметик.

    Гофрированные гибкие варианты

    Прокладывать под прокладку можно в местах, где нельзя использовать другие трубы. Благодаря исключительной пластичности его можно сгибать в зависимости от условий. Если доступ к вентиляционной шахте находится на определенном расстоянии от печи, то наиболее рациональным решением будет использование гофрированного воздуховода.

    Гофрированная пластиковая труба для волочения используется не так часто, как гладкая. Предпочтение отдается его аналогу из металла

    Для их монтажа не требуется ни сварочного оборудования, ни большого количества соединительных элементов, ни специальных несущих конструкций. Недостатки те же, что и у плоских пластиковых труб – полная непригодность в условиях высоких температур. Добавьте к списку недостатков и повышенный шум при работе выхлопной системы.

    Существует несколько видов гофрированных труб, но для вытяжного устройства чаще всего используются:

    1. Однослойные, с повышенной гибкостью и малым весом.
    2. Двухслойный, с высокими прочностными характеристиками. Они также механически и химически стабильны.

    Изготавливаются из того же сырья, что и другие виды пластиковых труб. Изделия имеют на своей поверхности углубления, расположенные на одинаковом расстоянии друг от друга. Гофрированные двухслойные полипропиленовые трубы имеют гладкую внутреннюю поверхность и диаметр от 16 до 63 см.

    Фотогалерея

    Фото

    Гофрированные пластиковые трубы применяются в строительстве как естественной, так и механической вентиляции. Отлично держат давление, создаваемое вентилятором в воздуховоде

    Гофрированные трубы чаще всего прокладывают скрытым способом, размещая основную часть воздуховода в кухонном шкафу

    Открытым способом гофрированные вентиляционные каналы стараются не класть. Они выглядят хуже, чем жесткие, к тому же ребра способствуют задержанию пыли и жира. Гофру мыть не рекомендуется, лучше просто заменить грязный воздуховод

    Гофра прозрачная и непроводящая пластик изготовлена ​​из гибкого ПВХ, ребра жесткости выполнены из прочного стержня ПВХ. Долговечность рассчитана на 3 — 5 лет, после чего их просто меняют

    Гофра пластиковая для вытяжек

    Скрытый монтаж гофрированных труб

    Открытая гофрированная труба

    Прозрачный гибкий воздуховод

    Для их изготовления производители используют метод шнековой экструзии с образование гофры по всей наружной поверхности. В местах впадин наваривается слой внутри трубы.

    Прочность гофрированной трубы в несколько раз выше, чем у гладкой трубы. гофрированные элементы выпускаются для конструкции вытяжек с различной степенью жесткости. Этот параметр зависит от наличия утолщений на отдельных кольцах.

    Обзор материала

    Ассортимент труб, как гибких, так и жестких, очень большой, работать с ними несложно, поэтому их оценили потребители. Они уверенно вытесняют стальные аналоги из сферы частного строительства.

    Для их производства используются такие полимеры, как полипропилен (ПН), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Трубы ПВХ пользуются наибольшим спросом.

    Анализ труб из ПВХ

    Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают введением в состав пластификаторов. Температура стеклования достаточно высокая – 75⁰С.

    В нормальных условиях разложение материала занимает десятилетия, но при температуре от 160 до 180°С он начинает разлагаться очень быстро. Из-за этого его нельзя использовать для вентиляции в помещениях типа саун, где температура пара иногда достигает 200⁰.

    Прямоугольная труба ПВХ подсоединяется через переходники. При прохождении через него воздуха он остается неподвижным, поэтому вытяжка почти шумная

    При разложении материала выделяется окись углерода (СО), вдыхание которой сопровождается удушьем, хлористый водород (HCl), образующий соляную кислоту в среде с повышенной влажностью – невидимая жидкость, претендующая на резкий запах.

    Соединение крайне негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях зрение может резко ухудшиться.

    Из этого можно сделать вывод: Труба ПВХ отлично подходит для , но только в тех местах, если температурный порог не превышает +120⁰С. Этим трубам также противопоказаны отрицательные температуры.

    Трубы вентиляционные полипропиленовые

    Полипропилен – стойкий полимер, самый твердый из пластиков, легко поддающийся трансформации. Его размягчение происходит при 140°С. Полипропилен плохо выдерживает отрицательные температуры – сразу становится ломким, ломким, поэтому пригоден только для внутреннего применения.

    Для колпака брать с обозначением PN10. Для этого типа характерны такие размеры, как наружный диаметр – 2-11 см, толщина стенки – 0,19-1 см.

    Полипропилен безопасный, надежный и просто идеальный материал для лепки. На фото вентиляционные трубы и пластиковые вентиляционные элементы

    Трубы из полипропилена бывают однослойные и многослойные.

    К первым относятся изделия с маркировкой:

    • ППХ — из гомопропилена;
    • РРВ — материал для изготовления блок-сополимер полипропилена;
    • ППР — из статистического сополимера полипропилена;
    • ППс — при изготовлении используется негорючий материал.

    Многослойные трубы армированы фольгой и стекловолокном. Они обладают повышенной жесткостью и малым коэффициентом теплового расширения. Полипропиленовые изделия менее прочны, чем ПВХ, поэтому имеют более толстые стенки и их стоимость выше.

    Вентиляционные трубы из полиуретана

    Полиуретановые трубы по своим характеристикам очень схожи с трубами из ПВХ. Они пластичны и прочны, им можно придать любую форму.

    Основным отличием является способность оставаться неизменным до достижения температуры 280°С. При превышении этого порога полиуретан становится очень опасным для здоровья, так как выделяет соединения азота.

    На полиуретановой трубе даже под воздействием высоких нагрузок не появятся трещины. Его можно сгибать как угодно, но как только нагрузка пропадает, возвращается первоначальная форма изделия

    Используются на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высока.

    Характеристика фторопластовых труб

    Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовал себя в диапазоне температур от -40 дл +140°С. Фторопласт признан самым скользким полимером, этот факт даже занесен в книгу Гиннеса.

    Фторопластовые трубы чрезвычайно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях.

    Устойчивы к агрессивным щелочным и кислотным парам, поэтому незаменимы для вытяжных систем химических промышленных предприятий. Диаметр изделия колеблется от 15 до 60 см.

    Из-за высокой стоимости применять их в частном секторе нерационально. Еще одним ограничением их применения является повышенная газопроницаемость.

    Пластмассовая вентиляция из канализационных труб

    Специалисты часто спорят, можно ли сделать пластиковую вытяжку из канализационных труб. Противники этой идеи приводят такой аргумент, как отсутствие в этих изделиях антистатического покрытия, в результате чего их внутренняя поверхность не застрахована от пыли и грязи. Сторонники говорят, что проблема будет решена, если эту процедуру провести самостоятельно.

    Материалом для изготовления пластиковых канализационных труб является тот же вид пластика, только качество его несколько ниже. Они дешевле, поэтому многие используют их для вытяжек

    Неоспоримым преимуществом труб для устройств канализации является то, что их цена по сравнению с пластиковыми воздуховодами ниже в 3 раза. Недостатки этих труб и специальных вентиляционных изделий общие – потеря жесткости при высоких температурах.

    При использовании в качестве приточного воздуховода труб, предназначенных для строительства систем канализации, иногда ощущается характерный для пластика запах, но через некоторое время он исчезает. Трубы отличаются и немного больше, чем у воздуховодов. Для них необходимо предусмотреть крепления.

    Фотогалерея

    Фото

    Для устройства вентиляции из канализационных труб есть все необходимые детали. Выводим трубу через стену и присоединяем к ней пластиковый отвод

    Для крепления полимерной трубы на стену устанавливаем кронштейны. Для этого сверлим отверстия под дюбеля

    В просверленное отверстие забиваем дюбель, затем вкручиваем в него сам кронштейн

    Последовательно собираем воздуховод, устанавливая трубы в кронштейны. Закрываем верх трубы дефлектором

    Этап 1: Отвод пластиковой вентиляции

    Этап 2: Сверление отверстий для крепления кронштейнов

    Этап 3: Установка кронштейна в дюбель

    Этап 4: Вытяжной канал в сборе

    Устройство полимерного воздуховода

    При монтаже воздуховода важно соблюдать несколько правил:

    1. Длина трубы не должна превышать 3 м, иначе КПД устройства снизится.
    2. Диаметр отверстия, через которое труба соединяется с вентиляционной шахтой, не может быть больше диаметра трубы.
    3. Не сгибайте трубу более чем на 90⁰. Это нарушит нормальный поток воздуха.
      4. Для предотвращения обратной тяги необходимо использовать специальные клапаны.
    4. В месте перехода от вытяжки к вентиляционной шахте необходимо установить переходник.

    Этот вариант не рекомендуется к реализации, когда печь и вытяжка над ней находятся на стороне, противоположной выходу в вентиляционную шахту. При этом значительно увеличится длина труб и количество витков, что сведет эффективность вытяжки к минимуму.

    Важным параметром в вытяжном устройстве является диаметр трубы. Если выяснится, что он меньше размера розетки, увеличится нагрузка на двигатель самой вытяжки, возрастет уровень шума до дискомфортного восприятия. За этим последуют поломки, дополнительные затраты на ремонт.

    При вытяжке иногда используется комбинация пластиковых и металлических труб. Для их соединения используются специальные переходники

    Воздуховоды всегда стараются спрятать. Для этого монтируются декоративные ящики, конструкция встраивается в мебель. Приемлемый вариант – установка трубопровода над натяжным потолком. Главное, не нарушать ни одного из правил безопасности.

    Для подключения к оборудованию используется отрезок металлической трубы диаметром 160 мм. Из этого элемента выполняются отводы из пластиковых труб. Повышает эффективность системы за счет установки отсосов или нагнетателей

    При необходимости соединить трубы разного сечения, использовать отводы, специальные соединители, переходники. Внутренняя поверхность этих элементов должна соответствовать внешним параметрам воздуховода. Отрезок трубы вставляют в соединитель и обеспечивают герметичность, используя соответствующий герметик.

    Имеется гнездовое монтажное соединение. Используется при соединении труб разного сечения. В более широкий конец трубы вставляется меньшая труба. Фиксация происходит с помощью резьбы или специального резинового уплотнителя.

    Разберем стандартную последовательность сборки вытяжного канала из пластиковых труб:

    Фотогалерея

    Фото

    Для сборки пластикового вытяжного канала закупаем детали и собираем угловые части системы на полу, где это удобнее и безопаснее

    Ставим обратный клапан на выпускной клапан. Крепим его на саморезы с дюбелями через корпус

    Проверяем работу обратного клапана, для чего используем обычный фен. При появлении напора его створка должна открываться и впускать воздух в вентиляцию; при отсутствии давления клапан должен быть закрыт

    Готовые угловые повороты прикладываем к месту установки и отмечаем по факту длину прямых участков с учетом ввода для подсоединения труб

    Сборку системы вентиляции начинаем с вытяжки. К нему подсоединяем угловой фигурный элемент, к которому подсоединяем трубу

    Соединив трубы последовательно, подводим вентиляционный канал к вытяжному выходу. Устанавливаем угловой сегмент и подключаем к вытяжной трубе

    Кухонную вытяжку, для которой устроили вытяжной канал, подключаем к электросети. Проверьте бумажкой соединение. Если лист бракован в районе швов и стыков, то есть течь, необходимо будет устранить дефект

    Убедившись в безупречной работе воздуховода или устранив недостатки, приступаем к эксплуатации системы

    Шаг 1: Сборка узла пластикового воздуховода

    Шаг 2: Установка обратного клапана на вытяжку

    Шаг 3: Проверка работоспособности Обратный клапан

    Этап 4: Отрежьте прямые участки пластиковой вентиляции

    Этап 5: Подсоедините вентиляционный канал к вытяжке

    Этап 6: Подсоедините угловую часть к вытяжному отверстию

    Этап 7: Подсоедините вытяжку к источнику питания

    Шаг 8: ввод системы в эксплуатацию

    Роль обратного клапана в системе

    Наличие в системе предотвратит попадание воздуха в помещение из вентиляционного канала. Для предотвращения хлопков необходимо установить ось клапана перпендикулярно полу. Клапан может открываться только при работающем капоте.

    Среди многообразия такой продукции чаще всего выбирают 3 вида клапанов:

    1. Лепесток обратный. Это серия жалюзи, ориентированных в нерабочем положении вертикально или горизонтально. Они открываются при включении принудительной вытяжки. Обычно для их установки выбирают стены с напускными отверстиями.
    2. Токарная обработка. Это простой механизм, контролирующий интенсивность потока или полностью блокирующий его. Он выполнен в виде блока с клапаном, расположенным на оси и управляемым системой противовесов и тяг вручную или с помощью автоматики.
    3. Двустворчатая «бабочка». В корпусе данного изделия находится ось, на которой находятся две створки. При включении вентилятора заслонки открываются; при его выключении они занимают исходное положение.

    Часто, присоединив вытяжную конструкцию к вентиляционному проходу, полностью перекрывают путь чистого наружного воздуха в здание. Тогда при неработающей вытяжке помещение совершенно не проветривается.

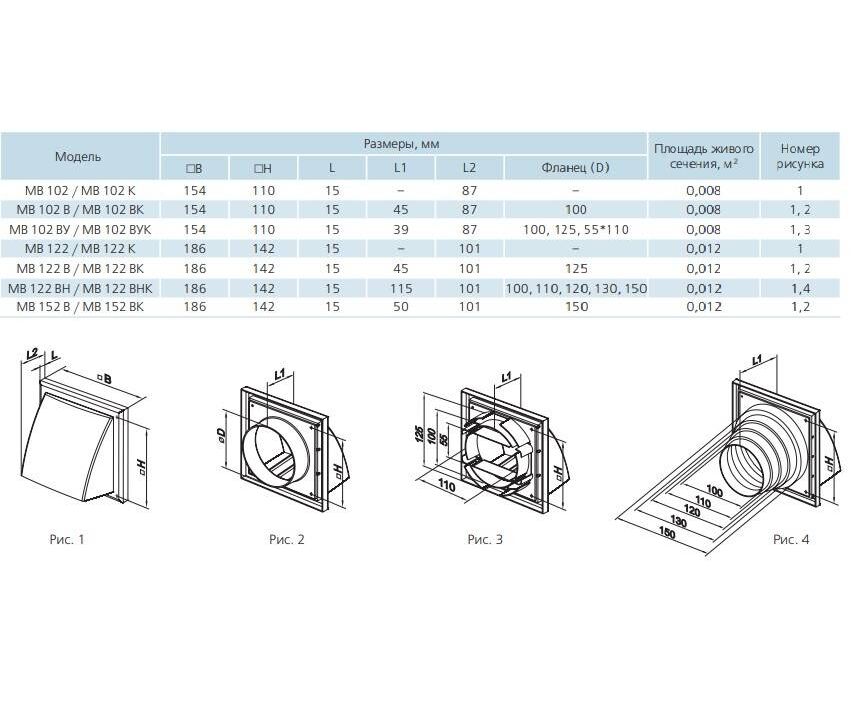

    Чтобы этого не произошло, необходимо установить на отверстие вентиляционной шахты специальную решетку. В верхней его части имеется патрубок для подключения выхлопной трубы, а в нижней части имеются отверстия, через которые естественным образом поступает воздух.

    На фото обратный клапан. Хорошо работает при наличии вытяжного вентилятора и без него. Блокирует поток воздуха снаружи

    Пластиковые вентиляционные трубы на вытяжку как для газовой колонки, так и для печки иногда поступают в продажу в комплекте с самой вытяжкой. Компоненты такой системы подобраны по цвету и фактуре, поэтому вам не придется думать, как замаскировать или облагородить трубы.

    Выводы и полезное видео по теме

    Видео №1. Грамотный вариант кухонной вытяжки:

    Видео №2. Здесь все об установке пластиковых воздуховодов с прямоугольником в сечении:

    Видео №3. О преимуществах пластиковых воздуховодов и их монтаже:

    Самый лучший вид труб для отвода — это пластиковые круглые сортовые изделия. Прямоугольный профиль хоть и выглядит более эстетично, но провоцирует повышенное сопротивление в системе вентиляции, приводящее к перегрузке оборудования.

    Комментарии пишите в блоке ниже. Выскажите собственное мнение, поделитесь своими впечатлениями о предложенной нами информации. Возможно, вы сами собирали пластиковый воздуховод? Расскажите об этом, выложите фото процесса. Сообщите о новых вариантах вентиляционных каналов.

    Пластиковый вентиляционный канал / Плоский канал

    Уже зарегистрированы? Введите адрес электронной почты и пароль:Первый визит?Создать учетную запись

    Мы предлагаем 3 различных профиля плоского канала и жесткого пластикового канала. Наша система PL100 состоит из воздуховода с плоским каналом 110 x 54 мм и жесткой трубы 100 мм, система PL125 состоит из воздуховода с плоским каналом 209 x 60 мм и жесткой трубы 125 мм, и, наконец, наша линейка PL150 включает воздуховод с плоским каналом 220 x 90 мм и жесткую трубу 150 мм. Эти системы были разработаны, чтобы обеспечить высокий уровень герметичности и эффективности системы. Каждый диапазон поддерживается изоляционными, звукопоглощающими и противопожарными продуктами.

    Просмотр по типу системы

    Просмотр по типу

    Просмотр по типу решетки и аксессуары

    Ducting-online.co.uk поставляет широкий ассортимент пластиковых воздуховодов в Великобританию и во 150 мм и канал с плоскими размерами от 110 х 54 до 220 х 90 мм.

    По запросу доступны другие размеры и отделки, а также полный набор фитингов и вспомогательных компонентов.

    Информация по установке – круглый воздуховод

    Наши прямые отрезки пластиковых воздуховодов имеют большой конец «внутренняя резьба», а фитинги, такие как изгибы и переходники, имеют малый конец «папа». Это означает, что они просто вставляются вместе.

    Информация о фитингах – прямоугольные воздуховоды

    Просто для того, чтобы запутать вещи, прямоугольные воздуховоды работают по-другому, поэтому прямые отрезки имеют «папа» с малым концом, а фитинги воздуховодов, такие как изгибы и переходы, — «мама» с большим концом. Легко склеиваются.

    Круглый воздуховод

    Круглые пластиковые воздуховоды доступны с внутренним диаметром 100 мм, 125 мм и 150 мм.

    Там, где позволяет пространство, мы всегда рекомендуем использовать круглые воздуховоды вместо прямоугольных воздуховодов.

    100-миллиметровая система идеально подходит для вытяжных вентиляторов или маломощных кухонных вытяжек, а 150-миллиметровая – наиболее эффективная система воздуховодов для мощных кухонных вытяжек.

    • Круглые воздуховоды настоятельно рекомендуются для вытяжек и вентиляторов с высокой мощностью. №
    • Подходит для длинных воздуховодов, таких как вентиляция всего дома, пассивная дымовая вентиляция и кондиционирование воздуха.
    • Отличные характеристики и минимальная турбулентность воздуха.
    • Всегда следует использовать круглые воздуховоды, если позволяет место.

    Прямоугольный воздуховод

    Прямоугольный воздуховод идеально подходит для установки на кухнях, скрытых над навесными шкафами, в стенных или потолочных пустотах благодаря своему низкому профилю.

    Мы предлагаем три наиболее распространенных размера. 110×54, 204×60 и высокопроизводительный плоский канал 220×90.

    Руководство по установке
