Размеры коробок для наружной проводки

Размеры коробок для наружной проводки | Справочники 220RU

05.06.2014

Распределительные (разветвительные, «распаячные», англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров. Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.

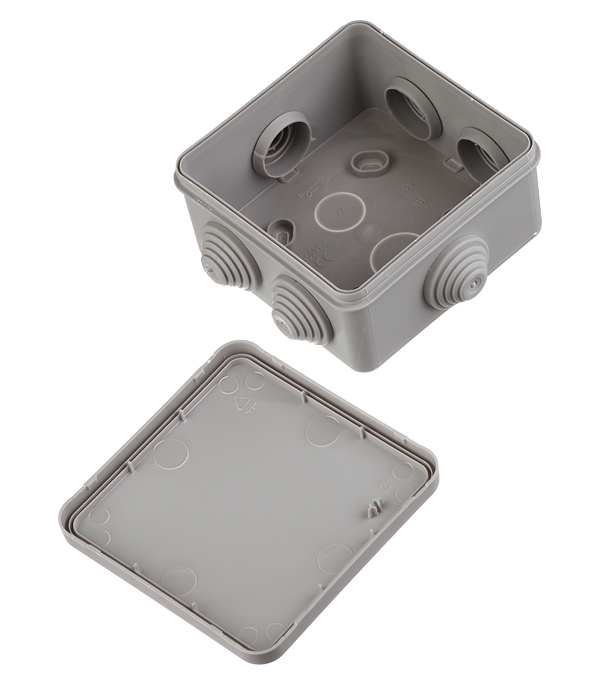

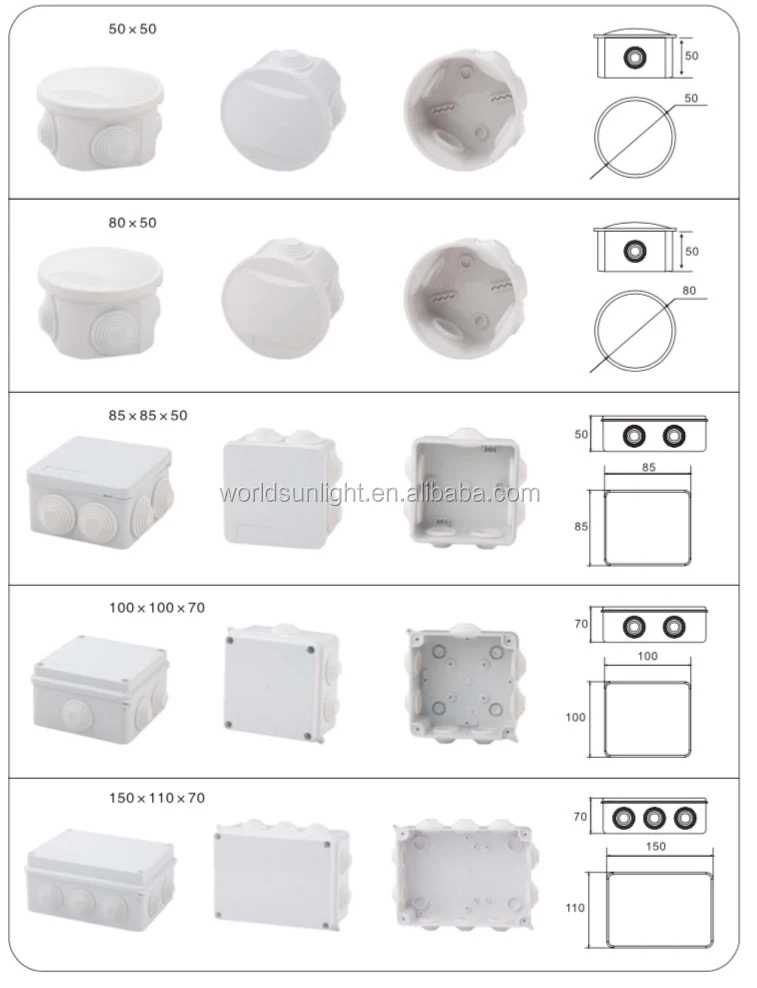

Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки («гофры», армированных или гладких труб).

Сальники и конструкция коробки обеспечивает защиту IP44 и выше (в зависимости от модели, см. Таблицу 1). Минимальное количество выводов в этой категории — четыре (круглые коробки). Максимальное — 12. «Ярусная» конструкция сальника позволяет подключать трубы разного сечения. Часто для надёжного и герметичного соединения с трубами и вывода кабеля используют муфты, переходники или кабельные зажимы (см. ссылки в конце страницы).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)

Артикул Безгалоген. Типоразмер Размер, мм Выходы Степень защиты
44070
Ecoplast JBR060 Ø60 х 40 4 по 20 мм IP 44
44004 44004HF Ecoplast JBR065 Ø65 х 35 4 по 20 мм IP 44
44071 Ecoplast JBR070 Ø70 х 40 4 по 20 мм IP 44
44005 44005HF Ecoplast JBR080 Ø80 х 40 4 по 20 мм IP 44
44072 Ecoplast JBS065 65 х 65 х 40 7 по 20 мм IP 44
44056 44056HF Ecoplast JBS070 70 х 70 х 40 6 по 20 мм IP 44
44006
44006HF
Ecoplast JBS080 85 х 85 х 40 6 по 20 мм IP 44
44007 44007HF Ecoplast JBS100 100 х 100 х 55 6 по 25 мм IP 55
44008 Ecoplast JBS120 120 х 80 х 50 6 по 25 мм IP 55
44009
44009HF Ecoplast JBS150 150 х 110 х 70 10 по 25 мм IP 55
44010 Ecoplast JBS190 190 х 140 х 70 10 по 32 мм IP 55
44017 Ecoplast JBS190 200 х 155 х 80 10 по 32 мм IP 55
44018
Ecoplast JBS200 200 х 200 х 80 12 по 32 мм IP 55
44030 Ecoplast JBS300 300 х 250 х 120 12 по 32 мм IP 65
44011 Famatel 3011 100 х 100 х 55 7 IP 55
44012
Famatel 3012 153 х 110 х 63 8 IP 55
44013 Famatel 3013 160 х 135 х 83 8 IP 55
44014 Famatel 3014 220 х 170 х 85 10 IP 55

Рис.

1 Распаячная коробка арт.44004
Рис.2 Распаячная коробка арт.44005
Рис.3 Распаячная коробка арт.44006
Рис.4 Распаячная коробка арт.44007
Рис.5 Распаячная коробка арт.44008
Рис.6 Распаячная коробка арт.44009
Рис.7 Распаячная коробка арт.44010
Рис.8 Распаячная коробка арт.44017
Рис.9 Распаячная коробка арт.44018
Рис.10 Распаячная коробка арт.44030
Рис.11 Распаячная коробка арт.44056

Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.

п.).
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце «Кол-во выходов»:
Табл.2 Распределительные коробки BJB и LJB (без отверстий)

Артикул Безгалоген. Типоразмер Ecoplast Размер, мм Выходы Степень защиты
44057
BJB100 100 х 100 х 55 6 IP56
44058 BJB120 120 х 80 х 50 6 IP56
44059 BJB150 150 х 110 х 70 10 IP56
44060
BJB190 190 х 140 х 70 10 IP56
44061 44061HF BJB150 150 х 110 х 110 6 IP56
44055 JLB90 90 х 42 х 40 10 IP56

Рис. 12 Распаячная коробка арт.44057
Рис.13 Распаячная коробка арт.44058
Рис.14 Распаячная коробка арт.44059
Рис.15 Распаячная коробка арт.44060

———————
Для соединений коробок с кабелем и трубами используются сальники, муфты «труба-коробка» и кабельные зажимы:
Рис.16 Сальники
Рис.17 Муфта
Рис.18 Кабельный зажим
Рис.19 Гибкий поворот «коробка-труба»

Новости

  • 22 декабря — День энергетика в России.
  • «Вся электрика мира» — Электросайт 220.ru. Только актуальная информация. Статьи, советы, схемы и инструкции.
  • Новинка в линейке аксессуаров для напольных люков LUK: металлические коробки с крышкой (монтажное основание) под заливку в бетон.
  • Обновление серии LK80: рамки CLASSIC в цвете бронза в наличии на нашем сайте.
  • Наш интернет-магазин временно не принимает заказы на продукцию Legrand, Schneider Electric, Gira, ABB.

Смотреть все новости

Производители

  • Завод «Экопласт». Надежный российский производитель качественной электротехнической продукции.
  • 116 лет заводу «GIRA». История феноменального успеха. Немецкий дизайн и качество. Мировой лидер в области производства электроустановочного оборудования.
  • Ретро-керамика от российского производителя «ЦИОН»: ручная работа, эксклюзивный дизайн.
  • Schneider Electric. 40 лет образцового качества и надежности на рынке электротехнической продукции России.
  • Производитель электроустановочных изделий ABB. История развития бренда.

Список производителей

Справочники

  • Коробки уравнивания потенциалов (КУП). Технические характеристики.
  • Монтаж электроустановочных изделий в пластиковые лючки для розеток «ЭКОПЛАСТ».
  • Элементы крепления для ОКЛ ЭКОПЛАСТ™. Промышленная пожаробезопасность.
  • Электромонтажный крепеж в каталоге интернет-магазина 220. ru.
  • Инструкция по монтажу огнестойких коробок ЭКОПЛАСТ™.

Смотреть все справочники

Статьи и обзоры

  • Короб для электропроводки пластиковый. Кабель-канал под розетки.
  • Интернет-магазин электротоваров 220.ru. Кабель и провод.
  • Черные розетки и выключатели в интерьере.
  • В какое время года лучше делать ремонт — летом или зимой?
  • Какие материалы нужны для электромонтажных работ? Инструмент и оборудование.

Смотреть все статьи

Распаячные коробки | ehto.ru

Админ.

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение  это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

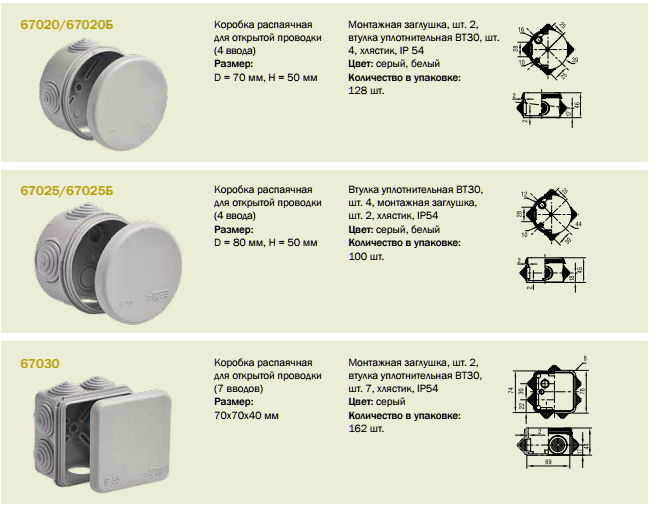

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили  коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь,  за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!

©Ehto.ru

Статьи по теме

Электропроводкакоробка для электропроводки, провод электрический выбор, распайка проводов в коробке, распределительная коробка для монтажа, электропроводка описание

11 типов электрических коробок и как их выбрать

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Иллюстрация: The Spruce / Джошуа Сон

Электрические коробки — это критически важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

Лучшие умные выключатели для высокотехнологичного дома

  • 01 из 11

    Металлические и пластиковые электрические коробки

    Ель / Марго Кавин

    • Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)

    Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.

    Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы. Металлические ящики более прочные, пожаробезопасные и безопасные.

    Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9). 0055 косичка ).

    Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках

    Когда использовать пластиковую или металлическую электрическую коробку

  • 02 из 11 стандартных прямоугольных коробок

    Ель / Марго Кавин

    • Подходит для: Одиночные выключатели и розетки

    Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер около 2 х 4 дюйма, а глубина варьируется от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.

    Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.

  • 03 из 11

    2-местные, 3-местные и 4-местные коробки

    Ель / Марго Кавин

    • Подходит для: Несколько электрических устройств в одном корпусе

    Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.

    Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).

    Как пользоваться разборными электрическими коробками

  • 04 из 11

    Электрические коробки с круглым поддоном

    Ель / Марго Кавин

    • Подходит для: Потолочные или настенные светильники весом менее 50 фунтов

    Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Они могут быть глубиной всего 1/2 дюйма или 3/4 дюйма, и они могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.

    Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки нескольких электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.

  • 05 из 11

    Восьмиугольные и круглые электрические коробки

    Ель / Марго Кавин

    • Подходит для: Потолочных или настенных светильников весом до 50 фунтов

    Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов. Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.

    Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.

  • 06 из 11

    Электрическая коробка с потолочным вентилятором

    Ель / Марго Кавин

    • Подходит для: Потолочных вентиляторов весом до 70 фунтов или светильников весом от 90 до 150 фунтов в зависимости от номинала светильника

    Электрические коробки потолочных вентиляторов обычно используются для вентиляторов весом до 70 фунтов или светильников весом до 90 фунтов (или более), в зависимости от метода установки. Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.

    Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, либо их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.

    Совет

    Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте   стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.

  • 07 из 11 шт.

    4-дюймовая квадратная коробка

    Ель / Марго Кавин

    • Подходит для: Несколько проводников, проходящих в двух или более направлениях

    Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.

    Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток, если они сочетаются с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.

  • 08 из 11

    Распределительная коробка

    Ель / Марго Кавин

    • Подходит для: Ограждающие сращивания проводов

    Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединений, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения могут использоваться и другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.

    Совет

    Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

  • 09 из 11

    Крышки электрических коробок

    Ель / Марго Кавин

    • Подходит для: Для защиты различных типов электрических коробок

    Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).

    Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.

  • 10 из 11

    Наружная электрическая коробка

    Ель / Марго Кавин

    • Подходит для: Наружное электроснабжение

    Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.

    Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.

    Электрические коробки для защиты от атмосферных воздействий

  • 11 из 11 шт.

    Удлинители коробок

    Ель / Марго Кавин

    • Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью

    Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.

    Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки.

Выбор электрической коробки


Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.

Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.

Старые рабочие электрические коробки и новые рабочие электрические коробки

Как сращивать провода электрических цепей

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.04.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

 Ель / Марго Кавин

Обзор проекта

Сращивание проводов — это стандартная электрическая процедура, позволяющая удлинять провода и добавлять устройства, часто сокращая необходимость сноса и ремонта гипсокартона.

Сращивание проводов может быть выполнено внутри стандартной коробки крепления, такой как розетка или потолочный световой короб. Сращивание проводов также может быть выполнено вне стандартной монтажной коробки. Кабельные соединения выполняются внутри распределительной коробки, которая устанавливается специально для сращивания. Коробка имеет заглушку, к которой можно получить доступ, когда вам нужно поработать с проводами.

Когда сращивать провода

Многие электрические проекты требуют, чтобы вы соединили (соединили) провода цепи вместе. Везде, где это возможно, лучше всего проложить сплошной и непрерывный кабель от сервисной панели к устройству или от устройства к устройству. Это предпочтительнее во многих отношениях: снижает вероятность перерезания проводов в аварийной ситуации, обеспечивает более гладкую поверхность стены или потолка и устраняет путаницу.

Но это не всегда возможно, и здесь в дело вступает сращивание проводов. Изучение того, как сращивать провода, позволяет решать бесчисленные проекты, которые улучшают ваше жилое пространство.

  • Перемещение розетки
  • Перемещение светильника
  • Удаление стены
  • Отделка подвала
  • Работа с незакрепленными проводами
  • Доведение неправильно подключенных проводов до кода
  • Разветвление цепи на два или более направлений
  • Оставить соединительную коробку для будущих устройств

Тип используемых материалов

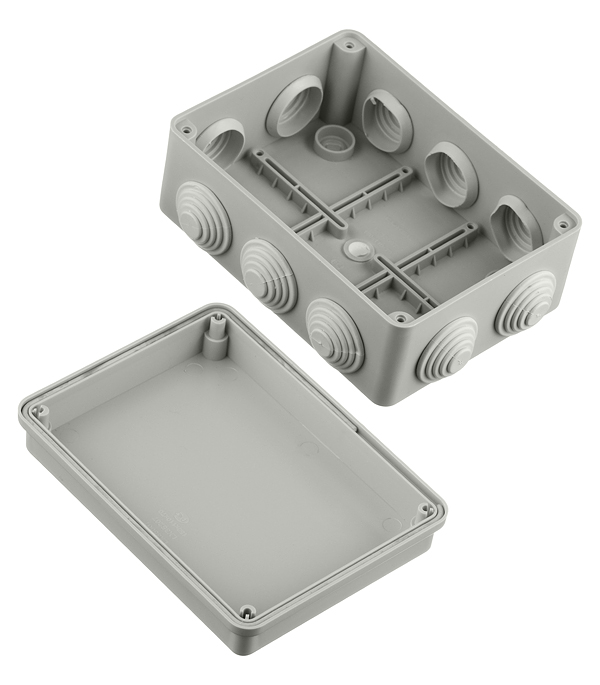

Соединительная коробка

Распределительные коробки бывают как пластиковые, так и металлические. Некоторые электрики предпочитают прочность металлических коробок, но если вы используете металлическую распределительную коробку, помните, что ее нужно будет подключить к системе заземления с помощью заземляющего провода косички.

Один конец косички сгруппирован с заземляющими проводами цепи, а другой конец прикручен непосредственно к металлической коробке.

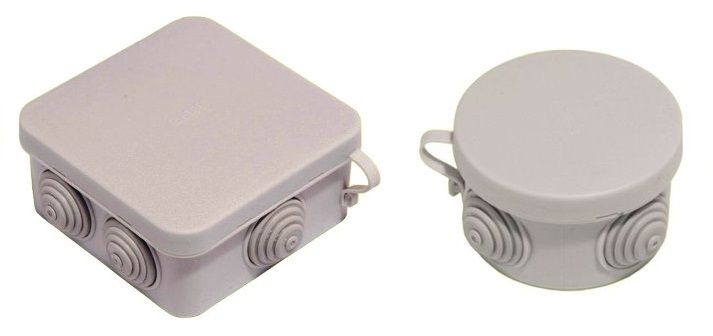

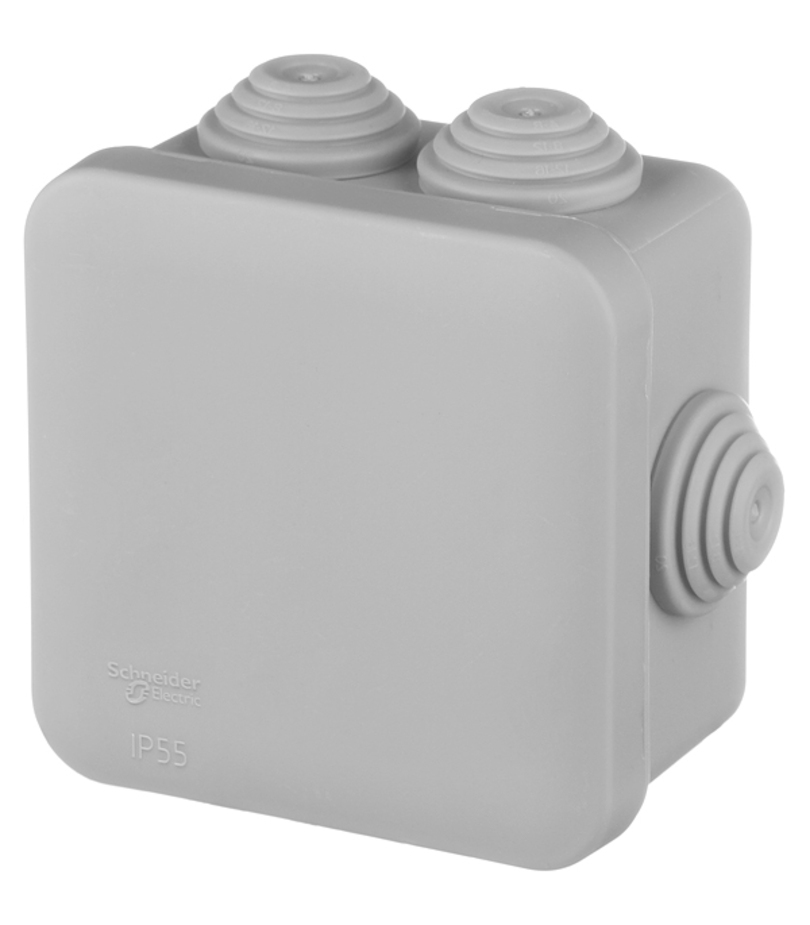

Пластиковые распределительные коробки также могут быть приемлемыми. Самодельщики часто предпочитают пластиковые коробки, потому что они легче, имеют более мягкие края и легче удаляются перфорированные отверстия. Для пластиковых распределительных коробок не требуется заземляющий провод.

Соединители проводов

Демонстрируемый здесь метод представляет собой правильный способ сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки.

Эти соединители могут быть знакомыми накручиваемыми гайками или вставными соединителями нового типа. Этот метод одобрен Национальным электротехническим кодексом (NEC). Допускаются либо проволочные гайки, либо вставные соединители, если в коробке достаточно места для их размещения.

Ни в коем случае нельзя использовать старый неофициальный метод сращивания проводов с помощью изоленты. Сращивание проводов с помощью изоленты создает менее прочное соединение, чем с помощью проволочных гаек или вставных соединителей. Не соединяйте провода изолентой.

Хотя вам не следует сращивать провода с помощью изоленты, лента часто используется для связывания проволочных гаек с проводами.

Смотреть сейчас: Как сращивать электрические провода

Соображения безопасности

Изготовление сращивания проводов не является сложной техникой. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт базового ремонта электрооборудования.

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка. Вместо этого все стыки должны находиться в одобренной распределительной коробке или электрической коробке приспособления. Сама коробка должна оставаться доступной и не может быть скрыта за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и удерживая искры и огонь , если что-то пойдет не так. Хотя на первый взгляд распределительные коробки могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать, и они сделают вашу работу более безопасной.

Ель / Марго Кэвин

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

  • Кабельный рыхлитель
  • Инструмент для зачистки проводов
  • Молоток
  • Отвертка
  • Плоскогубцы
  • Аккумуляторная дрель с отверткой
  • Удлинитель сверла (при необходимости)

Материалы

  • 1 металлическая распределительная коробка с крышкой
  • 2 кабельных зажима для коробки
  • Соединители проводов, одобренные UL
  • Шурупы для крепления коробки
  • Заземляющий провод косички

Показанный здесь проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стенных полостей. В противном случае процесс ловли тросов сделает проект более сложным и трудоемким.

  1. Осмотрите проводку

    Убедитесь, что вы соединяете два одинаковых кабеля. Кабели должны совпадать с точки зрения сечения проводов и количества отдельных проводников в кабеле. Современная проводка (до 50 лет или около того) будет иметь калибр и количество проводов, напечатанных на внешней оболочке кабеля. Например, кабель с маркировкой «Заземление 12/2 Вт» содержит два изолированных проводника калибра 12 плюс заземляющий провод из неизолированной меди.

    Дон Николс/Getty Images

  2. Удаление внешней оболочки кабеля

    Обнажите отдельные проводники внутри прочной внешней пластиковой оболочки, используя кабельный рыхлитель, чтобы разрезать оболочку. Не используйте канцелярский нож, так как вы рискуете порезать отдельные провода. Вставьте кабель в отверстие в рыхлителе кабеля, пока он не окажется примерно в 6 дюймах от конца кабеля. Слегка сожмите стороны рыхлителя вместе и снимите инструмент с конца кабеля, чтобы разрезать оболочку.

    Обрежьте отрезанную часть оболочки и бумажного наполнителя режущими губками на инструменте для зачистки проводов или канцелярским ножом.

    Ель / Марго Кэвин
  3. Зачистить изоляцию от проводников

    Каждый токопроводящий провод в кабеле, за исключением провода заземления, будет покрыт пластиковой изоляцией с цветовой маркировкой. Используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма этой изоляции с каждого провода. Инструмент для зачистки имеет прорези, соответствующие разным сечениям проводов; используйте слот, который соответствует проводам в вашем кабеле.

    Ель / Марго Кэвин
  4. Осмотрите кабели

    Проверьте проводку на обоих кабелях на наличие любых признаков повреждения, таких как порезы, погрызы или сгоревшая изоляция или надрезанная проводка. Когда оболочка кабеля и изоляция проводов подготовлены должным образом, примерно 6 дюймов провода должны выступать за край оставшейся оболочки, а отдельные провода должны быть зачищены и сглажены, а не надрезаны.

    Ель / Марго Кэвин
  5. Удалить заглушки из распределительной коробки

    С помощью отвертки и молотка ослабьте два противоположных выбивных диска из распределительной коробки. Используйте плоскогубцы, чтобы поддеть и полностью удалить диски. Часто приходится несколько раз качать диск вперед-назад, прежде чем он освободится. Утилизируйте диски.

    Ель / Марго Кэвин
  6. Прикрепите кабельные зажимы к распределительной коробке

    Пластиковые кабельные зажимы обычно просто защелкиваются в выбивных отверстиях в коробке. Для металлических кабельных зажимов сначала снимите стяжное кольцо с резьбой, затем вставьте зажим через выбивное отверстие. Навинтите зажимное кольцо обратно на зажим изнутри коробки и с помощью плоскогубцев надежно затяните кольцо. Не поворачивайте слишком сильно, иначе вы можете сломать зажим.

    Ель / Марго Кэвин
  7. Вставьте кабели

    Вставьте по одному кабелю в каждую выемку распределительной коробки через зажим. Убедитесь, что кабель ровно лежит на зажиме — если вы случайно повернете его боком, вы рискуете повредить кабель. Оболочка кабеля должна выходить за зажим в коробку на 1/4–1/2 дюйма. Пластиковые кабельные зажимы обычно имеют язычок, который вы принудительно закрываете, чтобы зажать кабель. При использовании металлических зажимов затягивайте винты на зажиме, пока кабель не будет надежно зажат.

    Ель / Марго Кэвин
  8. Прикрепите коробку и крышку

    Распределительная коробка имеет отверстия сзади и по бокам, чтобы вы могли привинтить ее к деревянному каркасу. При необходимости вы можете прикрепить к дрели удлинитель биты, который поможет вам закручивать шурупы, не повреждая провода. Убедитесь, что коробка надежно прикреплена к элементу каркаса на глубине, позволяющей надежно установить накладку на коробку после того, как будет установлена ​​готовая поверхность стены или потолка. Например, если стена будет отделана гипсокартоном толщиной 1/2 дюйма, передний край коробки должен выступать на 1/2 дюйма за переднюю поверхность стойки. Это гарантирует, что коробка будет вровень с готовой поверхностью стены.

    Ель / Марго Кэвин

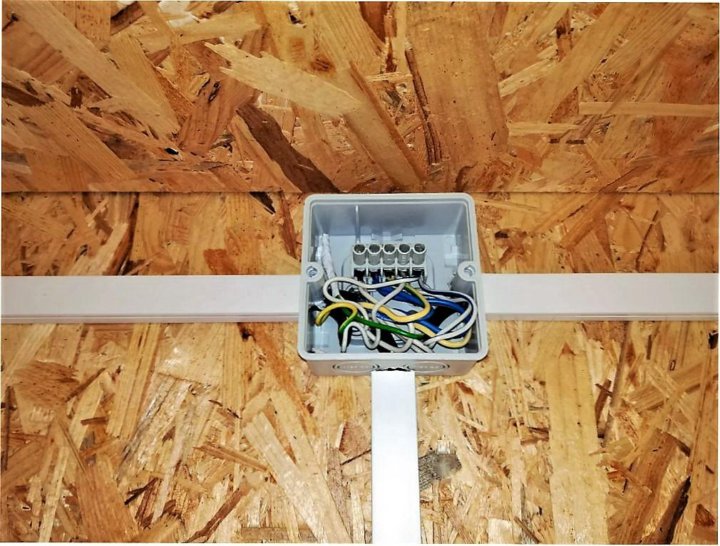

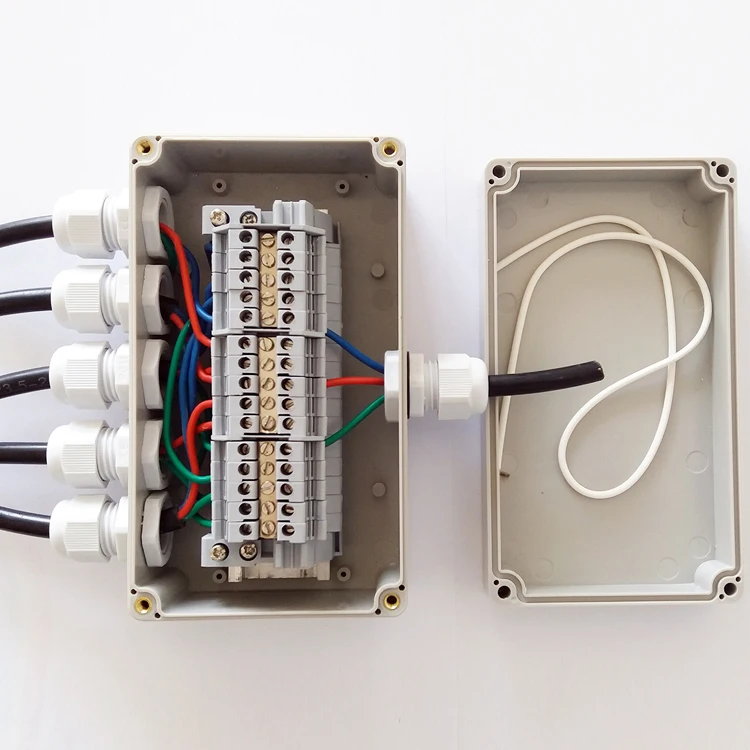

  9. Подсоединение проводов

    Используя утвержденные соединители проводов, соедините проводники с одинаковыми цветами изоляции.

    При использовании стандартных проволочных гаек некоторые электрики предпочитают сначала скручивать провода плоскогубцами, а затем накручивать проволочные гайки на концы проводов. Однако некоторые производители проволочных гаек предписывают просто соединить два параллельных провода, а затем накрутить проволочную гайку на оголенные концы проводов по часовой стрелке. Как бы вы это ни делали, провода должны быть подсоединены достаточно надежно, чтобы они не высвободились из гайки, когда вы будете тянуть за них. В нижней части проволочной гайки не должно быть оголенного провода. Некоторым электрикам нравится оборачивать петлю или две электроизоляционной ленты вокруг основания проволочной гайки и проводов, чтобы усилить соединение проводов.

    Другим типом утвержденного соединителя проводов является соединитель с нажимной посадкой. С этими соединителями вы просто вставляете оголенный конец провода в гнездо на соединителе.

    Неизолированные медные провода заземления цепи также должны быть соединены вместе в коробке с помощью утвержденного разъема. Для металлических электрических коробок подсоедините третью косичку заземления (из оголенной меди или с зеленой изоляцией) к двум оголенным медным проводам заземления цепи, используя соединитель для проводов. Затем свободный конец пигтейла соединяется с резьбовым отверстием на металлической коробке с помощью зеленого винта заземления. Этот метод заземляет электрическую коробку и повышает безопасность цепи.

    После завершения соединений и отделки поверхности стены или потолка вокруг коробки надежно прикрепите накладку. Некоторые накладки имеют матовую поверхность, что позволяет их красить.

    Ель / Марго Кэвин

Как провести электрический провод сквозь стены

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях.
