Правила прокладки проводов при разводке электрики

Электрика

Монтаж электропроводки в квартире или частном доме – технически сложная работа, требующая от мастера высокой квалификации. Самостоятельная прокладка проводов без знаний правил устройства электроустановок (ПУЭ) и СНиП недопустима, так как угрожает безопасности и жизни жильцов. Пожар в частном секторе или многоквартирном доме нередко возникает из-за несоблюдения норм при работе с электрикой.

Основные требования

Разводка электропроводов осуществляется после расчета рабочей нагрузки на проводку в конкретной квартире. Специалист учитывает мощность и силу тока, необходимые для работы электрооборудования – стиральной машины, осветительных приборов, микроволновой или кухонной печи, бытовых приборов. Получив данные по реальной нагрузке на электропроводку, мастер точно представляет, какое сечение провода необходимо выбрать для разводки. Правило «нагрузки должна быть ниже силы тока» предотвратит короткое замыкание и возгорание проводки.

Установка распределительного щитка – УЗО – обеспечивает безопасность при превышении допустимой нагрузки на провода. При существенном скачке напряжения или длительном превышении установленного значения автомат просто отключит электричество в квартире, предотвратив пожар. Распределительная коробка должна быть пластмассовой или металлической, обеспечивающей мгновенный доступ к проводам.

Кабель для современной электропроводки должен быть исключительно трехжильным медным. Это требование связано с тем, что алюминиевые провода не способны выдержать нагрузку из-за скопления множества мощных электроприборов в квартире, а третья жила обеспечивает заземление. Установлены следующие нормы сечения кабеля и проводов:

  • подводка к выключателям и осветительным приборам – 1,5 мм²;
  • подключение к розеткам и монтаж основной проводки в квартире – 2,5²;
  • подключение к распределительному щитку – 6мм².

В квартире к щитку должны быть проложены три жилы: ноль (N), фаза (L) и земля (PE).

Правила ПУЭ и СНиП позволяют обеспечить оптимальную нагрузку на систему и создать условия для бесперебойной безопасной работы электрики. Наличие «земли» исключает удар электрическим током, который может оказаться для человека смертельным, и предотвращает перегорание бытовых приборов. В случае пробоя фазы напряжение будет подано на корпус электроприбора, и спасти человека в этом случае может лишь заземляющая жила.

Требования к системе розеток и выключателей

Электропроводка в квартире создается по тщательно продуманной схеме. Она подчиняется правилом СНиП:

  • на шестиметровой площади размещается одна розетка, однако в условиях современной кухни такое требование не имеет смысла, ведь бытовых приборов в маленьком помещении больше;
  • выключатель размещен не ближе 100 мм от дверной ручки, лучше с правой стороны;
  • в ванной комнате допускается размещение розеток в случаях, если они имеют специальный уровень защиты влаги, размещены не ближе, чем в 60 см от источника воды;
  • выключатели расположены не ниже 10 см от пола, окон, дверей и расстоянии не менее 20 см от потолка.

На кухне допускается довести число розеток до реального соответствия бытовым приборам, не выполняя требование монтировать только одну розетке на 6 км. метров площади. Розетки в ванной обязательно должны быть подключены к коробке распределения.

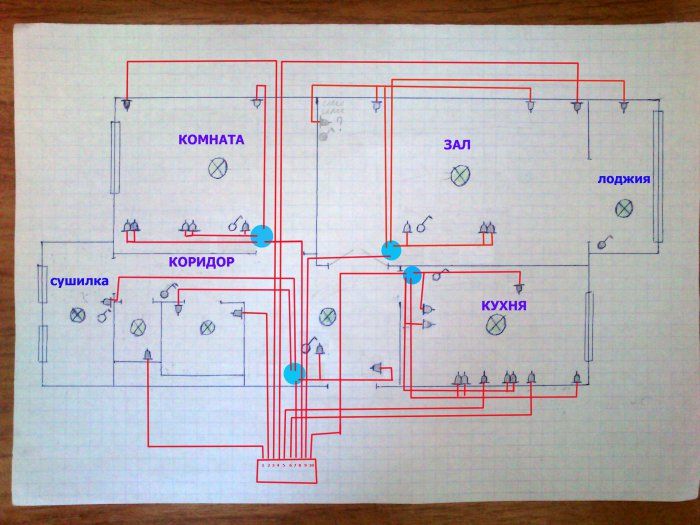

Допустимо запланировать несколько линий освещения. Грамотный электрик составит схему прокладки электрокабелей, розеток, выключателей. Каждая линия должна иметь логику размещения, быть расположена вертикально или горизонтально с обязательным отражением на схеме. Кабель прокладывается в 20 см от дверных и оконных проемов.

Разновидности проводки

Существует три варианта размещения квартирной проводки:

  • скрытая;
  • наружная;
  • комбинированная.

Скрытая представляет собой кабель, проложенный под потолочной конструкцией или напольным покрытием. Чаще всего при капительном ремонте прокладываются удобные ровные штробы, в которые закладывается силовой кабель, уложенный в гофрированный футляр. Такой вариант размещения проводки незаметен под слоем штукатурки и финишных покрытий, при этом никаких нарушений техники безопасности нет.

Наружная проводка наиболее проста. Кабель в этом случае размещается на стенах в ложе специального пластикового канала. Эстетика страдает, зато доступ к электрике удобный, в случае необходимости можно сделать любые по сложности манипуляции с проводами, кабелем.

Комбинированная проводка сочетает преимущества первых двух. Варианты размещения кабеля разные. Одна линия может располагаться на стене, другая спрятана в пол или под финишное покрытие. В квартире комбинированная проводка практически не встречается.

Кабель должен быть уложен в гофрированный рукав. Это защищает провода от повреждений, а также позволяет производить нужные манипуляции, не разрушая слой штукатурки.

План электрики в дизайн-проекте: Правильная разводка электрики в квартире, советы как создать дизайн-проект

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

FOUR POINT DESIGN BUILD INC

Разводка электропроводки в квартире: что такое план электрики?
Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

OLGA IEVLEVA Interior design & decoration

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки
В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

Kohler

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Collectie and Jasmine Orchard Styling

Разработка дизайн-проекта электрики: вопросы дизайнера
Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

  • Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.
  • Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Forsythe General Contractors, Inc.

  • Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

    План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Flavin Architects

  • Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.
  • Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.
  • Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

Bruce Stafford Architects

План разводки электропроводки в доме: особенности функциональных зон
Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

Agate Architecture, LLC

План разводки в квартире: место подключения приборов
В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Людмила Кришталева

Дизайн-проект электрики в квартире: как сделать общую схему
На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

4 признака неисправности электропроводки в сдаваемом в аренду помещении

Вы и ваши арендаторы должны быть настороже в отношении этих четырех признаков неисправной электропроводки в сдаваемом в аренду помещении.

Фил Шаллер

Есть несколько явных признаков того, что в вашем доме может быть неисправна проводка. Если вы или ваши жильцы слышите, видите или чувствуете запах любого из этих индикаторов, необходимо проверить вашу электрическую инфраструктуру.

Неисправность в электросети может быть очень опасной (пожар), не говоря уже о том, что вам необходимо стабильное электричество для питания многих компонентов дома (которое вы обязаны по закону обеспечить на основании законов арендодателя/арендатора и договоров аренды с вашими жильцами). Мало того, что арендаторов следует поощрять сообщать о любых проблемах с недвижимостью, электрические системы также должны регулярно проверяться (мы рекомендуем пару раз в год).

Будьте внимательны к любому из следующих четырех признаков неисправной электропроводки у ваших жильцов.

1. Теплые электрические розетки

Если настенная розетка теплая на ощупь, это признак неисправности электропроводки и требует немедленного устранения.

Еще один индикатор — вибрирует ли розетка; вызовите электрика!

2. Частые срабатывания автоматических выключателей

Автоматические выключатели существуют для обеспечения безопасности электрических систем объекта.

Когда электрическая система перегружена, автоматический выключатель отключает питание. Это случается время от времени и является нормальным здесь и там. Но когда выключатель срабатывает слишком часто (раз в месяц и чаще), это признак того, что что-то не так.

Либо слишком высокая электрическая нагрузка, либо неисправность проводки. Это еще одна причина вызвать электрика (здесь можно увидеть тему!).

3. Ненормальные шумы или проблемы с освещением

Если ваш жилец слышит щелкающие или мерцающие звуки, исходящие от ламп или розеток, это еще один признак того, что что-то не так.

Жужжание — еще один шум, на который следует обращать внимание. Если вы заметили, что лампочки быстро перегорают или тускнеют, обратитесь к электрику.

4. Признаки гари и/или дыма

Вероятно, самые очевидные проблемы с проводкой. Если вы или арендатор видите или чувствуете дым или странные запахи, исходящие из электрической розетки, будьте готовы позвонить по номеру 911 в случае пожара. Если есть признаки того, что тепло вызвало появление пятен или обесцвечивание вокруг розетки, это может означать, что проводка неисправна и выделяет тепло (и, следовательно, большая опасность возгорания). Если его не остановить, это может привести к серьезным повреждениям.

Важно тщательно следить за состоянием электроснабжения дома. Мы советуем не выбирать дешевый маршрут при выполнении электромонтажных работ, особенно при более сложных работах, требующих разрешения. Наймите электрика и инвестируйте в свою собственность.

Об авторе:

Фил Шаллер — опытный арендодатель и основатель/генеральный директор RentalRiff — альтернативной услуги традиционному управлению недвижимостью, которая обеспечивает постоянный надзор и содержание сдаваемой в аренду недвижимости, выступая в качестве основного контактного лица для арендаторов. Вы можете связаться с ним по телефону 541-600-3200. Расходы на техническое обслуживание и ремонт включены, а специалисты по недвижимости имеют лицензию/страхование. Фил — уроженец Тихоокеанского Северо-Запада, отец двоих детей и любитель рыбалки нахлыстом.
