Регулировка давления в гидроаккумуляторе: Насосная станция: как отрегулировать давление

Насосная станция: как отрегулировать давление

Насосная станция – это комплексная система, в которой нужно и можно регулировать давление. Насосная станция представляет собой поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Именно реле давления и отвечает за регулировку давления в системе.

Чаще всего, реле давления воды для насоса уже настроено оптимально. Однако, если нужны индивидуальные настройки, то это возможно сделать. Для регулировки давления в самом реле есть два болта, которые расположены под крышкой устройства.

Давление в гидроаккумуляторе насосной станции есть так называемое «нижнее» и «верхнее». «Нижнее» давление регулируется большим болтом №1. Если Вы повернете болт по часовой стрелке, то Вы увеличите давление, а если будете поворачивать против часовой стрелки — уменьшать. «Верхнее» давление можно регулировать с помощью малого болта №2.


  1. – винт изменения значения верхнего и нижнего давления (Р) одновременно;
  2. – винт изменения разности P между верхним и нижним давлением;
  3. – клеммы подключения двигателя;
  4. – клеммы подключения электропитания;
  5. – клеммы подключения заземления.

Вращением винта 1 производится установка значения давления (Р) включения (нижнее давление) и выключения (верхнее давление) насоса.

Вращение винта 2 изменяет разность P между нижним и верхним значениями давления.

Реле давления воды для насоса настраивается с помощью двух шагов:

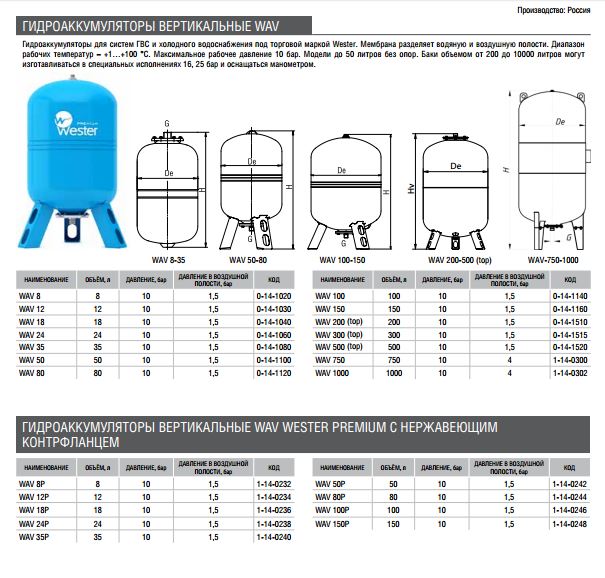

  1. Определение давления воздуха в расширительном баке. Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц. Поддержание правильного давления позволит увеличить срок службы насосной станции.
  2. Определение и регулировка давления включения и отключения насосной станции.

После того, как Вы отрегулировали давление воздуха в баке, необходимо подключить насосную станцию к сети. После включения насос начнет закачивать воду в бак и после завершения отключится. Именно тогда на мониторе покажется так называемое «верхнее давление». Если это значение слишком высокое и больше рекомендуемого, тогда уменьшите его с помощью реле давления. Так называемое «нижнее давление» появиться при сливании воды. Его также отрегулировать можно при помощи реле давления.

Обратите внимание, что давление при включении насоса должно быть на 10% выше, чем давление воздуха в резервуаре. Если Вы не будете придерживаться этого правила, то насосная станция быстро износится.


Сначала настройте верхнее давление выключения посредством винта 2. Значение будет показано указателем 3. Затем настройте нижнее давление включения посредством винта 5. Значение будет показано указателем 4. Точная настройка производится по манометру.

Еще несколько моментов, о которых важно помнить:

  • Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле.
  • Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление.
  • При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.


В насосной станции возможно отрегулировать давление с помощью реле давления. Но, важно помнить, что неправильная регулировка может привести к быстрому износу всей системы.

инструктаж по правильной настройке оборудования

Чтобы напор воды в автономной системе водоснабжения (отопления) оставался стабильным, в нее устанавливается специальное устройство — гидроаккумулятор. При этом неотъемлемой частью данного блока является совсем небольшой прибор – реле давления.

Если последний настроен неправильно, то гидравлический аккумулятор будет постоянно включаться и выключаться без особой нужды. В результате получим перерасход электроэнергии и быстрый износ насосного оборудования.

Согласитесь, устанавливая гидроаккумулятор у себя дома, мы хотим повысить эффективность водопроводной системы и стабильность ее работы. Однако если регулировка реле давления выполнена с ошибками, то поставленной задачи добиться не получится. Настройку этого маленького прибора крайне важно производить точно и по правилам. Причем регулировать его требуется как при первоначальной установке, так и в дальнейшем, при эксплуатации в постоянном режиме.

Содержание статьи:

  • Принцип работы реле давления
  • Первый шаг перед настройкой
  • Пошаговая инструкция по регулировке
  • Советы опытных специалистов
  • Выводы и полезное видео по теме

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы , а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Главные элементы реле – две пружины установки параметров давления, реагирующая на напор воды мембрана с металлической вставкой и контактная группа 220 В

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

  1. Воды в гидроаккумуляторе нет. Давление ниже Рпуск — устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
  2. Вода начинает поступать в систему. При достижении Рстоп — разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
  3. Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

В техпаспорте на реле давления для гидроаккумуляторов указываются заводские настройки, на которые регулирующие пружины изначально выставлены, – практически всегда эти установки приходится менять на более подходящие

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

  • максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
  • диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
  • максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Перед настройкой реле необходимо убедиться, что гидроаккумулятор, трубы и фитинги держат давление. При наличии свищей и протечек в системе сначала надо избавиться от них

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.

Пошаговая инструкция по регулировке

Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.

Сильно затягивать либо расслаблять пружины на приборе до упора нельзя, это может привести к некорректной его работе. Необходимо оставлять небольшой запас по натяжению/ослаблению.

Через реле давления гидроаккумулятора проходит контур от сети 220 В на питание насоса, перед началом регулировки прибора его обязательно следует обесточить

Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.

Настройка реле гидроаккумулятора производится следующим образом:

  1. Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рпуск.
  2. Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
  3. Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).

Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину.

Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.

В паспорте на реле указывается минимальный перепад давления между Рстоп и Рпуск (обычно 0,8 или 1 бар), выставлять малую пружину на меньшие параметры нельзя

После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Выводы и полезное видео по теме

Как правильно настраивать реле давления:

Простыми словами о реле давления для гидроаккумулирующих баков:

Как в насосной станции отрегулировать реле давления:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.

У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.

Назад к основам: Аккумуляторы | Power & Motion

Гидравлические аккумуляторы хранят гидравлическую жидкость под давлением, чтобы дополнить поток насоса и снизить требования к производительности насоса, поддерживать давление и минимизировать колебания давления в закрытых системах, амортизировать удары и обеспечивать вспомогательную гидравлическую энергию в аварийной ситуации. Вот как.

Основы

Гидравлический аккумулятор представляет собой сосуд высокого давления, содержащий мембрану или поршень, который удерживает и сжимает инертный газ (обычно азот). Гидравлическая жидкость удерживается на другой стороне мембраны. Аккумулятор в гидравлическом устройстве хранит гидравлическую энергию так же, как автомобильный аккумулятор хранит электрическую энергию.

Его начальное давление газа называется «давлением предварительной зарядки». Когда давление в системе превышает давление предварительной зарядки, газообразный азот сжимается, сжимается и уменьшается в объеме, пропуская гидравлическую жидкость в аккумулятор. Объем жидкости в аккумуляторе увеличивается до тех пор, пока система не достигнет максимального давления ( P 2 ). Когда давление в системе снижается, газообразный азот расширяется и вытесняет жидкость из аккумулятора, обеспечивая питание гидравлической системы до тех пор, пока давление в системе и аккумуляторе не сравняется ( P 1 ).

Аккумуляторы, используемые надлежащим образом, повышают производительность и эффективность гидравлической системы, снижают затраты на эксплуатацию и техническое обслуживание, обеспечивают безотказную защиту и продлевают срок службы системы за счет сведения к минимуму выхода из строя насосов, трубопроводов и других компонентов.

Что делают аккумуляторы

Вот основные причины использования аккумуляторов:

Для увеличения расхода насоса. Аккумуляторы чаще всего используются для увеличения подачи насоса. Некоторым гидравлическим контурам требуется большой объемный поток, но только в течение коротких периодов времени, а затем в течение длительного периода времени они используют мало жидкости или вообще не используют ее. Когда половина или более машинного цикла не использует подачу насоса, проектировщики обычно устанавливают схему аккумулятора.

Для работы аккумуляторов требуется перепад давления. В некоторых случаях окончательный проект требует более высокого давления, чем планировалось изначально. Например, в схеме, показанной выше, для выполнения работы требуется не менее 2000 фунтов на квадратный дюйм, но аккумуляторы должны быть заполнены до более высокого давления, чтобы они могли подавать дополнительную жидкость, не падая ниже минимального давления в системе. Таким образом, эта схема использует максимальное давление 3000 фунтов на квадратный дюйм для хранения достаточного количества жидкости для цикла цилиндра в отведенное время и при этом имеет достаточную силу для выполнения работы.

В контуре используется несколько аккумуляторов для увеличения расхода насоса, поскольку время задержки составляет 45 секунд. из 57,5 ​​сек. цикл. Его насос постоянного объема на 22 галлона в минуту работает под давлением в течение большей части цикла, чтобы заполнить цилиндр и аккумуляторы. Без аккумуляторов для этой схемы потребовался бы насос производительностью 100 галлонов в минуту, приводимый в движение двигателем мощностью 125 л.с. Хотя первоначальная стоимость меньшего насоса и двигателя, а также аккумуляторов может быть близка к стоимости более крупного насоса и двигателя, экономия энергии в течение срока службы машины делает эту схему аккумулятора более экономичной.

Для поддержания давления в системе. Аккумуляторы часто поддерживают давление в гидравлических контурах, когда насос разгружен. Это особенно полезно при использовании насосов с фиксированным объемом в длительных циклах выдержки. Например, добавление аккумулятора, регулятора расхода и реле давления к схеме насоса с фиксированным объемом, показанной выше, позволяет разгрузить насос, когда давление находится на уровне или выше минимальной настройки реле давления. Если утечка в клапане или уплотнении цилиндра приводит к падению давления примерно на 5%, реле давления переключает управление направлением, а аккумулятор создает давление на конце крышки цилиндра и возвращает давление к максимальному значению. Насос загружается только тогда, когда требуется жидкость. Эта схема управляет ламинирующим прессом, который зажимает материал и удерживает его под давлением от одной до пяти минут. Если бы поток через предохранительный клапан все это время находился под высоким давлением, он выделял бы слишком много тепла, что приводило бы к потере энергии.

Для поглощения ударов. Быстроходные гидравлические контуры часто создают скачки давления, вызывающие толчки при резком прекращении потока. Аккумуляторы в этих подверженных ударам контурах снижают эти разрушительные скачки давления и потока до приемлемого уровня или полностью устраняют их. Аккумуляторы также справляются с другими проблемами, связанными с скачками давления в особых случаях с модифицированными клапанами.

Аккумуляторы также устраняют скачки давления, вызванные внезапными блокировками потока. Заряд азота в этом случае обычно поддерживается на 5% ниже рабочего давления, чтобы гарантировать, что аккумулятор находится вне контура, за исключением случаев скачков давления. Аккумуляторы баллонного типа лучше всего подходят для этого из-за их быстрой реакции на изменения давления, если максимальное пиковое давление не превышает четырехкратное давление предварительной зарядки 9.0025 .

Для увлажнения. Пульсации — еще одна форма ударов в гидравлических линиях, которые могут повредить трубопроводы и другие компоненты системы. Поршневые насосы по своей конструкции создают в системе пульсации давления, вибрации и шум. Аккумуляторы и связанные с ними глушители и демпферы могут значительно снизить энергию ударной волны.

Обеспечение аварийного питания. Некоторые машины с гидравлическим приводом необходимо останавливать в открытом положении, чтобы не повредить изделия или оборудование. Когда перебои в подаче электроэнергии отключают гидравлический насос и машина находится в каком-либо положении, должен быть способ перевести ее в открытое положение. Один из вариантов — резервный насос с приводом от двигателя, но другой вариант — использовать аккумуляторы, заряженные перед первым циклом и удерживаемые до тех пор, пока машина не остановится. Их накопленная энергия затем готова перевести машину в открытое положение в случае сбоя питания.

Другие приложения. Аккумуляторы иногда используются в системах, в которых тепловое расширение может вызвать избыточное давление. Заблокированные порты на цилиндрах в местах с высокой температурой окружающей среды создают высокое давление, если расширяющейся жидкости некуда идти. Аккумуляторы также служат барьерами между двумя разными жидкостями, например, в системе, где насос использует гидравлическую жидкость для поддержания давления в контуре, в котором используется вода или другая несовместимая среда. Один поставщик также предлагает аккумуляторы низкого давления в качестве дыхательных устройств для герметичных резервуаров. Это предотвращает попадание переносимых по воздуху загрязняющих веществ в гидравлическое масло при повышении и понижении уровня жидкости.

Типы аккумуляторов

В промышленности обычно используются аккумуляторы трех типов: баллонный, диафрагменный и поршневой. Есть еще несколько вариаций.

Газонаполненная камера. Многие аккумуляторы используют резиновый баллон для разделения газа и жидкости. Тарельчатый клапан в нагнетательном отверстии предотвращает выпадение мочевого пузыря через порт, когда насос выключен. Первоначальный дизайн, до сих пор предлагаемый многими производителями, представляет собой стиль ремонта днища (показан вверху слева). Верхний способ ремонта (справа) в некоторых случаях облегчает замену мочевого пузыря.

Газонаполненный поршень. Газовый поршневой аккумулятор имеет свободно плавающий поршень с уплотнениями, разделяющими жидкость и газ. Он работает и работает аналогично мочевому пузырю. У него есть некоторые преимущества в определенных областях применения, но он может стоить в два раза дороже, чем баллон такого же размера.

Подпружиненный поршень . Подпружиненные поршневые аккумуляторы идентичны газонаполненным, за исключением того, что пружина прижимает поршень к жидкости. Его главное преимущество в том, что нет утечки газа. Основным недостатком является то, что эта конструкция не подходит для высокого давления и большого объема.

Мембранные аккумуляторы. Существуют также мембранные аккумуляторы с упругой или металлической диафрагмой. Они используются в основном там, где хранимый объем невелик, что делает их практичными для многих мобильных приложений, но ограничивает их использование в промышленных приложениях.

Какой тип использовать?

В некоторых приложениях можно использовать аккумулятор практически любого типа с удовлетворительными результатами. Однако бывают случаи, когда один тип более отзывчив или предлагает более длительный срок службы. Например, величина давления предварительной зарядки является фактором, который следует учитывать при выборе баллонных или поршневых аккумуляторов.

Поршневые аккумуляторы медленно реагируют на повышение давления, поэтому они не работают так же хорошо, как амортизаторы. Это означает, что они хотя и снижают скачки давления, но не останавливают их. В таких ситуациях лучшим выбором является баллонный или диафрагменный аккумулятор.

Баллонные или мембранные аккумуляторы лучше всего подходят для демпфирования скачков высокого давления на выходе из поршневого насоса. Поршневой аккумулятор не может реагировать достаточно быстро, а короткий ход поршня и уплотнений может вызвать чрезмерный износ отверстия и уплотнений.

Компания Hydac, крупный производитель аккумуляторов и других гидравлических компонентов, перечисляет следующие факторы в качестве основных факторов при выборе трех основных типов аккумуляторов (баллонных, диафрагменных и поршневых): )

  • Давление в системе, максимальное и минимальное
  • Требуемый объем жидкости в системе
  • Расход
  • Коэффициент давления (макс. давление/давление предварительной заправки)
  • Монтажный корпус и монтажное положение
    • Соображения по давлению

    Аккумулятор заряжается при повышении давления в системе, в результате чего жидкость поступает в аккумулятор и сжимает газообразный азот. Он разряжается, когда давление в системе падает, позволяя азоту в аккумуляторе расширяться и выталкивать жидкость из аккумулятора.

    Обычно газонаполненные аккумуляторы предварительно заряжают примерно до 90% минимального рабочего давления системы. Это гарантирует, что камера или поршень не сбрасывают всю жидкость во время каждого цикла. Если быстро удалить всю жидкость, баллоны могут застрять в тарельчатом клапане, а поршни могут деформироваться, когда металл соприкасается с металлом. В некоторых приложениях это 9Значение 0% может быть низким, поскольку минимальное давление в системе низкое.

    В таких случаях используйте гидроаккумуляторы поршневого типа, так как поршень может перемещаться по стволу практически на любое расстояние без повреждений. Баллонный аккумулятор не следует использовать, если давление предварительной зарядки ниже 25% от максимального давления. Это позволяет избежать настолько сильного сжатия мочевого пузыря, что он трется о себя, что может привести к образованию в нем отверстий.

    Конструкция и физическая конструкция баллонных и мембранных аккумуляторов ограничивают их максимальное отношение рабочего давления. Превышение этих пределов может привести к повреждению мочевого пузыря или диафрагмы. Поршневой аккумулятор выдерживает более высокие отношения давления, потому что он не имеет эластомерной мембраны, подверженной повреждению.

    Безопасность аккумулятора
    • Всегда принимайте меры для слива аккумулятора при выключении. Никогда не работайте с контуром с аккумулятором, пока не убедитесь, что давление в нем сброшено. Это очень важно, потому что аккумуляторы хранят энергию, которая может представлять угрозу безопасности и повредить машину.
    • Убедитесь, что поток аккумулятора во время работы ограничен до разумного уровня, и отключите его, чтобы не повредить машину или трубопровод. Аккумуляторы сбрасывают жидкость с любой скоростью, которую позволяет путь выходного потока. Такие высокие потоки длятся недолго, но ущерб, который они вызывают, может произойти в одно мгновение.
    • Всегда изолируйте насос от аккумулятора обратным клапаном, чтобы жидкость не могла попасть обратно в насос. Без обратного клапана обратный поток гидроаккумулятора может отбросить насос назад и даже привести к выходу из строя в некоторых случаях.
    • Проверяйте давление предварительной зарядки аккумулятора при его установке и не реже одного раза в день в течение первой недели эксплуатации. Если за это время не наблюдается заметной потери давления, повторите проверку через неделю. Если все в порядке, проводите плановую проверку каждые три-шесть месяцев после этого. Всякий раз, когда предварительная зарядка аккумулятора падает ниже номинального давления, объем доступной жидкости уменьшается, что замедляет цикл.
    Размеры аккумуляторов

    Объем жидкости, который аккумулятор может доставить в систему, зависит от области применения. Вот минимальные параметры, необходимые для определения объема жидкости и/или размера аккумулятора:

    • Предварительное давление ( P 0 )
    • Максимальное рабочее давление в системе ( P 2 ) Минимальное рабочее давление в системе давление ( P 1 )
    • Эффективный объем газа ( V 0 ) и полезный объем жидкости ( ΔV )

    Размер, указанный для аккумулятора, относится к его общему номинальному объему газа, а не к его емкости по жидкости. Объем жидкости, который аккумулятор обеспечивает для конкретного применения, зависит от перепада давления в системе. Производители предлагают компьютерные программы, которые могут требовать только системных требований для определения правильного размера аккумулятора. Поскольку размер аккумулятора зависит от многих переменных факторов, всегда лучше проконсультироваться с поставщиком для получения конкретной информации о выборе и размерах.

    Руководство по эксплуатации и эксплуатации гидроаккумуляторов

    Гидроаккумуляторы есть практически на каждом промышленном предприятии. Большинство объектов имеют несколько из них, но они часто неправильно понимаются. Аккумуляторы могут быть самыми опасными гидравлическими компонентами на мельнице не потому, что они опасны по своей природе, а из-за отсутствия понимания. Все гидроаккумуляторы, независимо от их назначения, накапливают энергию, и поэтому к ним следует относиться с определенной долей уважения.


    Зарядная установка должна быть
    используется для предварительной зарядки аккумулятора.

    Функции аккумулятора

    Гидравлический аккумулятор используется для одной из двух целей: либо для увеличения объема системы с очень высокой скоростью, либо для поглощения ударов. Какую функцию он будет выполнять, зависит от его предварительной зарядки. Если аккумулятор используется для увеличения объема системы, его предварительная заправка должна быть несколько ниже максимального давления в системе, чтобы в нее могло попасть масло. Если аккумулятор будет использоваться для амортизации ударов, его необходимо предварительно зарядить до максимального давления в системе, чтобы в нем было мало или совсем не было масла.

    Предварительная зарядка аккумулятора

    Аккумулятор обычно предварительно заправлен сухим азотом. Азот не вступает в неблагоприятные реакции с гидравлическим маслом под давлением, и, поскольку он составляет почти 78 процентов земной атмосферы, это самый дешевый газ, который можно безопасно использовать. Следующим по распространенности инертным газом является аргон, который составляет менее 1 процента земной атмосферы.

    Ни при каких обстоятельствах аккумулятор не должен предварительно заряжаться кислородом или воздухом. Если сжатый кислород или воздух соприкасаются даже с небольшим количеством любого углеводорода, они могут бурно реагировать, что приводит к взрыву, пожару, травмам персонала и повреждению имущества. Аккумулятор должен иметь наклейку с предупреждением о недопустимости предварительной зарядки любым газом, кроме азота. Новые аккумуляторы идут с такими наклейками, но часто они содраны или закрашены.

    Для предварительной зарядки аккумулятора следует использовать зарядную установку. Предварительную зарядку следует выполнять при отсутствии масла в аккумуляторе. Сбросьте давление на входе аккумулятора. Большинство аккумуляторов имеют сливной клапан, который можно открыть для слива масла в бак. Навинтите зарядную установку на клапан Шредера аккумулятора и поверните ручку газового патрона по часовой стрелке, чтобы надавить на штифт. Текущая предварительная зарядка может быть считана на зарядной установке.


    Если предварительная зарядка слишком высока,
    баллон в баллоне-аккумуляторе

    может попасть в узел тарелки,
    в результате пореза мочевого пузыря
    или чрезмерный износ
    кукольная пружина.

    Если предварительная заправка слишком высока, можно открыть выпускной клапан на заправочной установке для выпуска азота в атмосферу до тех пор, пока предварительная заправка не упадет до рекомендуемого уровня. Если предварительная зарядка слишком низкая, зарядная установка поставляется со шлангом для подключения к баллону с азотом. Подключив баллон с азотом, откройте клапан на баллоне и медленно добавляйте азот, пока предварительная зарядка не достигнет желаемого уровня.

    Правильная предварительная зарядка зависит от области применения и типа аккумулятора. Большинство аккумуляторов баллонного, поршневого или диафрагменного типа. Следуйте любым рекомендациям производителя оригинального оборудования (OEM), если они доступны.

    Если нет, можно оценить правильную предварительную зарядку.

    Когда аккумулятор используется для увеличения объема, например, для включения тормоза в случае сбоя питания, для увеличения производительности насоса или для поддержания постоянного давления в системе, большинство производителей рекомендуют предварительно зарядить баллонный аккумулятор до 80 процентов от минимально допустимого давления и поршневого аккумулятора до 100 фунтов на квадратный дюйм (psi) ниже минимального давления. К сожалению, во многих случаях заводское давление предварительной зарядки недоступно, а минимально допустимое давление неизвестно. В этом случае предварительная заправка до 50 процентов от максимального давления в системе обычно дает приемлемый результат.


    Если разрядился баллонный аккумулятор,
    мочевой пузырь может быть прижат к
    верхней части оболочки и стать
    разорванный
    Клапан Шредера в сборе.

    Наиболее частая причина выхода из строя аккумуляторов — слишком высокая предварительная зарядка.

    Если предварительная зарядка выше, чем должна быть, баллон в баллонном аккумуляторе будет ударяться о узел тарелки во время каждого цикла, что приведет либо к разрыву баллона, либо к чрезмерному стрессовому износу пружины тарелки. В поршневых аккумуляторах слишком высокая предварительная зарядка может повредить поршень и предотвратить его удар о дно при каждом цикле. Слишком низкая предварительная заправка (или увеличение давления в системе без компенсирующего увеличения предварительной заправки) также может привести к проблемам в работе, таким как снижение скорости и остановка двигателя. Это может даже привести к повреждению аккумулятора.

    В общем, лучше недозарядить, чем перезарядить. Однако баллонный аккумулятор, потерявший весь или большую часть своего заряда, может сломаться в верхней части корпуса и разорваться узлом клапана Шредера.

    Добавление тома

    Аккумуляторы объема имеют линию сброса давления для сброса давления при отключении системы. Предварительную зарядку можно проверить без зарядной установки, наблюдая за падением манометра, когда система отключена и линия сброса открыта. Показания манометра будут опускаться медленно, потому что длина сливной линии обычно уменьшается, чтобы избежать турбулентности в резервуаре. Когда манометр достигает текущей предварительной зарядки аккумулятора, он сразу же падает до 0 фунтов на квадратный дюйм.

    Это также хороший способ узнать, открылся ли клапан автоматического сброса должным образом. Когда система выключена, если показания манометра сразу падают до 0 фунтов на квадратный дюйм, не снижаясь сначала постепенно, вполне вероятно, что манометр изолирован от аккумулятора, и неизвестно, сбросился ли аккумулятор.


    Со временем масло перепускает
    уплотнения поршня
    в поршневой аккумулятор,
    вытесняя азот.

    Амортизация

    Когда аккумулятор используется для амортизации, нежелательно, чтобы во время работы в аккумуляторе было много масла, если оно вообще было. Аккумулятор быстрее отреагирует на скачки давления, если процесс сжатия уже начался. По этой причине обычно рекомендуется, чтобы аккумуляторы амортизаторов были предварительно заряжены почти на 100 фунтов на квадратный дюйм ниже максимального давления нагрузки привода, который он защищает.

    Не рекомендуется использовать поршневой аккумулятор для поглощения удара. Баллонные и диафрагменные аккумуляторы более чувствительны, потому что им не нужно преодолевать статическое трение уплотнения поршня, а массу поршня не нужно ускорять или замедлять.


    Горизонтальная установка поршневого аккумулятора
    привести к более быстрому износу поршневых уплотнений.

    Поршневой аккумулятор похож на гидравлический цилиндр без штока. Он предварительно заправлен азотом и не содержит масла в нижней части. Когда система находится под давлением, азот сжимается по мере того, как нижняя часть аккумулятора заполняется маслом. Давление азота соответствует давлению в системе, поэтому любое снижение давления в системе приведет к сбросу масла из аккумулятора в систему. Таким образом, аккумулятор будет дополнять работу насоса в те периоды цикла, когда системе требуется больший расход, чем может обеспечить насос.

    Со временем масло будет проходить через поршневые уплотнения, вытесняя азот в верхней части. Первым признаком этого является увеличение давления предварительного заряда, когда азот не добавлялся. Из-за перепуска масла сверху ход поршня уменьшается. Давление в системе падает, могут отмечаться остановки, а поршень может быть поврежден при многократном ударе о дно гидроаккумулятора.

    Масло можно удалить из верхней части гидроаккумулятора, подсоединив зарядную установку и открыв выпускной клапан, когда система находится под давлением, удаляя весь азот и масло. Когда масло перестает выходить, поршень находится вверху. Затем систему можно отключить, открыть клапан сброса для слива масла со дна и восстановить предварительную зарядку, восстановив уменьшенную емкость аккумулятора. Если масло не перестает вытекать из выпускного клапана, поршень сильно изношен и подлежит замене.


    Если баллонный аккумулятор установлен горизонтально,
    между мочевым пузырем и скорлупой может образоваться полость, 90–165 вызывая застой жидкости.

    Установка аккумулятора

    Как правило, лучше всего устанавливать аккумуляторы в вертикальном положении с помощью монтажного кронштейна примерно на две трети высоты корпуса. Горизонтальная установка поршневого аккумулятора приведет к более быстрому износу поршневых уплотнений. Баллонные аккумуляторы также могут быть повреждены, если они установлены горизонтально. Помимо неравномерного износа мочевого пузыря, жидкость может попасть в ловушку вдали от выходного отверстия, если между мочевым пузырем и оболочкой образуется полость. Мембранные аккумуляторы обычно можно монтировать в любом положении.

    Проверка аккумуляторов

    Гидроаккумуляторы следует тщательно осматривать визуально не реже одного раза в год, чаще в средах, неблагоприятных для стали. Убедитесь, что на краске нет пятен ржавчины или трещин. Ищите незакрепленные точки крепления, изношенную резину и любые признаки движения во время работы. Проверьте все фитинги на герметичность. Не реже одного раза в пять лет аккумулятор следует выводить из эксплуатации и подвергать гидроиспытаниям. Наконец, никогда не пытайтесь ремонтировать корпус аккумулятора. Если есть какие-либо нарушения, скорлупу следует выбросить и заменить.
