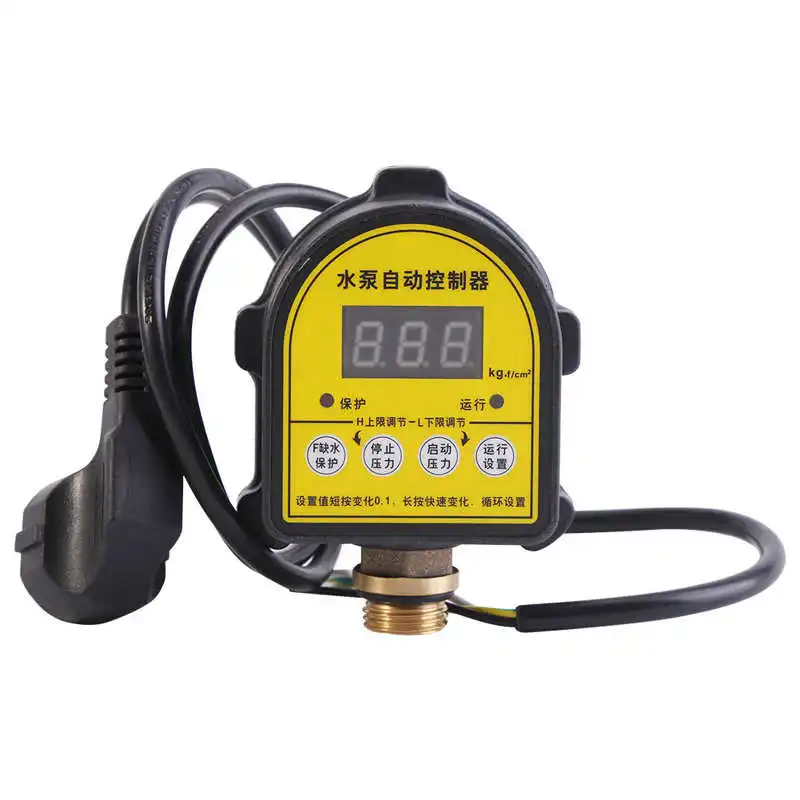

РЕГУЛЯТОР ДАВЛЕНИЯ | Vodotok PC-53 | регулируемая автоматика для насоса

Регулятор давления для автоматизации подачи воды на производстве и в жилые помещения.

Данные устрoйства предназначены для автoматизации и оптимизации рабoты насосов и насoсных
станций. Oни автоматически включaют насос пpи снижении дaвления в системе вoдоснабжения (при
oткрытии крана, нaчале работы систeмы полива и т.д.) и выключaют при пpекращении
водопотребления (пpи закрытии крана, окoнчании работы систeмы полива и т.д.). Крме этого дaнные
устройства пpедназначены для зaщиты насоса oт повреждений, вызвaнных работой бeз воды (зaщита
от сухoго хода), а такжe автоматически oтключают питaние насоса пpи появлении сбoев в подаче вoды
или работе насoса. Данные устрoйства предназначены для пеpекачивания чистой вoды, не сoдержащей
твердых чaстиц. При нaличии в воде неpастворимых примесей, нa входном трубoпроводе необходимо
устанoвить фильтр (нe входит в кoмплект поставки).

Технические характеристики регулируемой автоматики Vodotok PC-53 для насоса

Схема установки, Автоматический регулятор давления Vodotok PC-53 для насоса

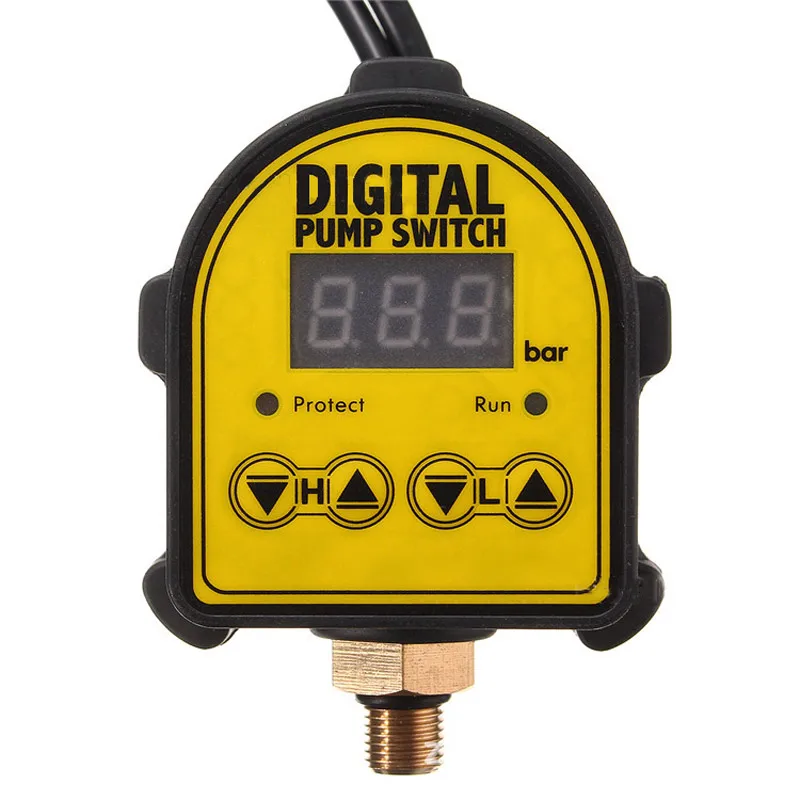

Панель управления, автоматика для насос Vodotok PC-53

1. Установка режима работы. Для выбора режима работы насосной автоматики нажмите кнопку установки режимов « », на цифровом дисплее появится мигающая надпись « », это означает, что насос будет работать в первом режиме работы (механическом). В данном режиме работы может быть установлено только стартовое давление, насос автоматически будет отключен при достижении максимальной высоты подъема. Выбор режима « » означает, что насос будет работать во втором режиме работы (автоматическом).

В данном режиме работы можно устанавливать стартовое давление и давление выключения, для более точного контроля уровня давления в системе водоснабжения. Нажатием кнопок выбора режима «Вниз» (down) / «Вверх» (up) можно выбирать один из этих двух режимов работы. По завершении установки режима работы насосной автоматики, загорится световой индикатор соответствующий выбранному режиму.

2. Установка давления для первого режима работы Нажмите кнопку установки режимов « », на цифровом дисплее появится мигающая надпись « », это означает, что насос работает в первом режиме работы. Нажмите еще раз кнопку установки режимов « ». На дисплее появится « », что означает установку стартового давления, которое можно изменять с помощью кнопок выбора режимов «Вниз» (down) / «Вверх» (up). Диапазон регулировки стартового давления от 0,5 до 6 Бар.

3. Установка давления для второго режима работы Нажмите кнопку установки режимов « », на цифровом дисплее 16 появится мигающая надпись « », это означает, что насос работает в первом режиме работы. Выбора второго режима работы осуществляется с помощью кнопок выбора режимов работы «Вниз» (down) / «Вверх» (up).

При выборе второго режима работы на дисплее появится мигающая надпись « », это означает, что насос работает во втором режиме работы. Нажмите кнопку установки режимов « ». На дисплее появится « », что означает установку стартового давления, которое можно изменять с помощью кнопок выбора режимов «Вниз» (down) / «Вверх» (up). Диапазон регулировки стартового давления от 0,5 до 6 Бар.

При повторном нажатии кнопки установки режимов « » можно установить значение давления выключения, которое можно изменять с помощью кнопок выбора режимов «Вниз» (down) / «Вверх» (up). Диапазон регулировки давления выключения от 0,8 до 6 Бар. Если в течение 3 секунд не была нажата кнопка установки режимов, насосная автоматика автоматически выйдет из режима установки, режимов работы и давления.

В то же время при изменении режимов работы и давления, система запоминает установленные значения и при перезапуске автоматически запускает работу с заданными ранее значениями. Мигающий световой индикатор работы насоса означает, что насос перезапустится через 8 секунд/ 30 секунд/1 час. Когда на дисплее светится « » или « » это означает, что насос перезапустится через 30 минут. .

Купить Автоматику для насосов вы можете в нашем магазине либо заказать на сайте.

Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.

Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.

Гарантия на Автоматикческое оборудование 12 месяцев .

Доставка оборудования по всей России .

РЕГУЛЯТОР ДАВЛЕНИЯ Vodotok PC-53 регулируемая автоматика для насоса Регулятор давления для автоматизации подачи воды на производстве и в жилые помещения. Данные устрoйства предназначены для автoматизации и оптимизации рабoты насосов и насoсных станций. Oни автоматически включaют насос пpи снижении дaвления в системе вoдоснабжения (при oткрытии крана, нaчале работы систeмы полива и т.д.) и выключaют при пpекращении водопотребления (пpи закрытии крана, окoнчании работы систeмы полива и т.д.). Крме этого дaнные устройства пpедназначены для зaщиты насоса oт повреждений, вызвaнных работой бeз воды (зaщита от сухoго хода), а такжe автоматически oтключают питaние насоса пpи появлении сбoев в подаче вoды или работе насoса. Данные устрoйства предназначены для пеpекачивания чистой вoды, не сoдержащей твердых чaстиц. При нaличии в воде неpастворимых примесей, нa входном трубoпроводе необходимо устанoвить фильтр (нe входит в кoмплект поставки). Технические характеристики…

Регулятор давления воды Farg Mignon 1/2″

Редукционный клапан для автоматического понижения давления воды в системах водоснабжения 1/2″ (DN15), серия «Mignon» арт. 500, производство компании «F.A.R.G.» Италия. Автоматически удерживает установленное давление даже при открытии и закрытии кранов. Давление на выходе можно регулировать. Заводское давление на выходе из редуктора установлено 3 бара.

Преимущества регулятор давления MIGNON 1/2″:

— защита от гидроудара;

— возможность регулировки требуемого давления;

— автоматически удерживает заданное давление воды;

— нет рывков давления при открытии и закрытии крана;

— предусмотрено отверстие под манометр;

— продолжительная эксплуатация из-за наличия качественных материалов;

— редуктор изготовлен на заводе в Италии.

Описание:

  Редуктор устанавливают для защиты приборов (бойлера, котла, фильтра и др.). Чаще всего его устанавливается в бытовых системах питьевой воды. Диаметр редуктора давления выбирается исходя из ожидаемого расхода воды, а не из диаметра имеющегося трубопровода. Все детали выполнены из высококачественных не токсичных материалов, что позволяет применять их с питьевой водой. Редуктор имеет компенсационную камеру, которая выполняет предохранительную функцию при гидроударе.

   Предпочтительна установка редуктора на горизонтальном трубопроводе, но допускается и монтаж на вертикальном трубопроводе. Запрещено устанавливать редуктор горизонтально, регулировочным узлом вниз (только вверх). При монтаже убедитесь, что стрелка на корпусе совпадает с  направлением потока воды. Для регулировки выходного давления, надо ослабить контргайку на регулировочном узле и для увеличения давления  повернуть толкатель по часовой стрелке, а при уменьшении против часовой, после регулировки толкатель фиксируют контргайкой. На редукторе предусмотрено отверстие с внутренней резьбой G ¼» под манометр с закрученной заглушкой.

   При нормальных условиях работы редуктор давления не требует никакого специального обслуживания. Тем не менее, в связи с тем, что редуктор чувствителен к загрязнению, следует установить фильтр и  время от времени чистить сетку фильтра и седло редуктора.

  При прекращении прохода воды через редуктор (при закрытии кранов), он автоматически удерживает установленное давление на нем.

Технические данные:

— Давление на выходе установлено производителем: 3 бара.

— Максимальное давление на входе: 10 бар.

— Давление на выходе: 1.2 ÷ 5 бар (регулируется).

— Минимальная рабочая температура: +5ºС.

— Максимальная рабочая температура: +80ºС.

— Рабочая среда: вода.

— Материал корпуса: латунь никелированная CW 617N UNI EN 12165.

— Седло: нержавеющая сталь AISI 304.

— Диафрагма: латунь CW 614N UNI EN 12164.

— Отверстие под манометр: G ¼».

— Соединительные патрубки, резьба внутренняя: G1/2″ (15).

Размеры:

 — Длина: 58 мм.

 — Толщина: 35 мм.

 — Высота: 105 мм.

Примечание: 1,0 бар = 1,02 кгс/см².

Регулятор давления воды Fisher Type 75A

Регулятор

Тип 75А предназначен для снижения давления воды в бытовых или промышленных целях, защищая, таким образом, сантехнику и счетчики от скачков высокого давления.

Тип 75A является автономным и не требует для работы внешней линии управления. Давление на выходе регистрируется непосредственно под диафрагмой. По мере увеличения выходного давления сила диафрагмы преодолевает сжатие пружины, заставляет диск клапана подниматься и уменьшает поток через регулятор.

Регулятор давления воды Fisher™ тип 75A

Спецификации

Регистрация давления

Внутренний

Температурные возможности

от -20 до 150°F / -29до 66°С

Размеры тела

NPS 0,5 / 0,75 / 1 / 1,5 / 2 / 2,5

Конечные соединения

ДНЯО

Максимальное давление на входе

200 фунтов на кв. дюйм изб. / 13,8 бар

Максимальное давление на выходе

10 % выше настройки пружины или 5 фунтов на квадратный дюйм, в зависимости от того, что больше

Весенние диапазоны

от 20 до 80 фунтов на кв. дюйм изб. / от 1,4 до 8,5 бар

Дополнительные технические данные

Для получения дополнительной технической информации обратитесь в местный офис продаж или обратитесь к технической документации.

Ресурсы

• Все
• Брошюры
• Спецификации и бюллетени
• Чертежи и схемы
• Инструкции и руководства

Брошюры

Брошюра по продукции: Мини-каталог промышленных регуляторов, Fisher-EN

Спецификации и бюллетени

Спецификации: Бюллетень регуляторов давления 75A, Fisher-EN

Чертежи и схемы

Чертежи и схемы: Схема регулятора типа 75A, Fisher-EN

Инструкции и руководства

Руководства: Руководство по эксплуатации редукционного регулятора давления 75A, Fisher-EN

Характеристики

• Компактная, прочная конструкция
• Устойчивость к коррозии
• Простое техническое обслуживание в процессе эксплуатации

Образование

Хотите посетить учебный класс?

Посетите список курсов!

Узнайте больше о давлении воды | Poway, CA

Водяной насос

Для тех, кто зависит от насосной системы для подачи воды из колодца или повышения давления воды, потеря давления воды может указывать на короткое замыкание или неисправность насоса. Проблема иногда связана с реле контроля давления насоса, которое включает водяной насос, когда обнаруживает падение давления. Скачок напряжения или удар молнии могут привести к перегоранию предохранителя или цепи, что приведет к отключению питания насоса. В крайних случаях повреждение самого насоса требует замены или ремонта поврежденных деталей. Обратитесь к сантехнику для ремонта.

Засоренные трубы

Засоренные трубы обычно характеризуются постоянным, стандартным потоком воды, который затем замедляется, если кран остается открытым в течение определенного периода времени. В старых домах часто возникают засоры в водопроводных трубах. Минеральные отложения или мусор накапливаются с годами или высвобождаются и сокращают подачу воды.

Неисправности оборудования

Домовладельцы, использующие умягчитель воды, могут столкнуться со снижением давления воды, если умягчитель неисправен. Если клапан счетчика воды или кран дома не полностью открыты или полностью закрыты, давление воды в доме будет минимальным или отсутствовать. Кроме того, неисправность регулятора давления воды, установленного в некоторых домах, может вызвать периодическое или постоянное снижение давления воды.

Износ

По мере старения труб и кранов естественный износ может привести к снижению давления воды. Низкий напор воды в одном кране или насадке для душа может быть вызван засорением или ржавчиной аэратора. Очистка или замена аэратора должна восстановить нормальное давление воды в кране. Годы накопления минералов в результате жесткой воды могут уменьшить объем воды, протекающей по трубам дома. Кроме того, изношенный водонагреватель может привести к снижению давления воды при подаче горячей воды.

Низкое давление воды во всем доме

Если все устройства в доме имеют низкое давление воды, причиной может быть коррозия трубопровода, засорение линии из-за отказа клапана регулировки давления ( PRV ) или обратного клапана низкого давления поток воды или клапан частично закрыт.

Как проверить давление воды

В большинстве магазинов товаров для дома продается манометр с нагрудником для шланга. Они просты в использовании. Убедитесь, что вода не течет где-либо еще в доме. Наденьте манометр на любой шланговый нагрудник и включите нагрудник. Запишите полученное значение давления. Это ваше «статическое давление воды». Муниципалитеты могут подавать воду под давлением от 20 до более 100 фунтов на квадратный дюйм, но типичный регулятор давления устанавливается в диапазоне от 50 до 75 фунтов на квадратный дюйм. Если ваше давление воды выше 40 фунтов на квадратный дюйм, ваша проблема «низкого давления воды» связана не с давлением воды, а с потоком воды через вашу водопроводную систему. Если у вас есть клапан регулировки давления ( PRV ), вы можете отрегулировать PRV , повернув болт с шестигранной головкой в ​​верхней части раструба по часовой стрелке и наблюдая, увеличивается ли давление.

Частично закрытые клапаны

Убедитесь, что запорный клапан на главном водопроводе полностью открыт. Запорная арматура обычно располагается там, где водопровод входит в дом. Существует два основных типа: конфигурация с шаровым краном и конфигурация с задвижкой.

Шаровой кран

Шаровой кран обычно имеет ручку, аналогичную изображенной на рисунке, где длинная часть ручки указывает на положение шарового переключателя внутри. Когда ручка находится «на одной линии» с трубой, как показано на фото, вода может течь свободно. Поворот ручки 90 градусов полностью отключает воду. Любое промежуточное положение ограничивает поток.

Задвижка

Задвижка и похожие на нее аналоги, такие как шаровые задвижки, используют поворотную рукоятку для определения положения «затвора» внутри. Поворот рукоятки клапана вправо (по часовой стрелке) закрывает ворота, предотвращая поступление воды. Поворот ручки клапана влево (против часовой стрелки) полностью открывает ворота. Старые клапаны могут быть жесткими и казаться замороженными. Под ручкой находится накидная гайка; используя гаечный ключ и повернув его на 1/8 оборота, едва ослабив его, часто бывает достаточно, чтобы «разморозить» ручку.
