Редуктор давления воды в системе водоснабжения.

Содержание

1 Для чего необходимо редуктор давления.
2 Как работает редуктор давления для воды.
3 Типы водопроводных систем нуждающихся в редукторах давления.
4 Установка регуляторов давления воды в квартире и дома.
5 Настройка и устранение неисправностей в регуляторе давления.

Для чего необходимо редуктор давления.

Почти всегда давление на точке разбора водоснабжения не соответствует норме, и если оно ниже необходимого уровня, то может принести лишь неудобства, тогда как повышенное – к вероятно большим техническим проблемам.

Регулятор давления воды в системе водоснабжения.

Нормативы пишут специалисты которые не вдаются в технические аспекты реализации и соблюдения норм. Так в многоэтажных домах нормированным давление горячей и холодной воды считается 4,5 и 6 кгс/см2, но опускается факт, что естественная гравитационная разница давлений в любом стояке равна 1 кгс/см2 на каждые 10 м высоты. Если бы нормативы это учитывали, то невозможно было бы подать воду жителям выше 15 этажа из-за давления в низшей точке водоразбора.

В таких ситуация давление заведомо завышается и применяется специальных тех средства, без которых жители первый этажей попадали бы в группу риска. Если магистральная система водоснабжения способна выдержать скачки и перепады высокого давления, то обычная сантехника, даже с применением систем сшитого полиэтилена – нет.

Способ подключения редуктора давления на вводе холодной и горячей воды в доме или квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки.

Как работает редуктор давления для воды.

Основная задача для водопроводного редуктора давления – нормализовать и поддержать давление на выходе в заданном промежутке значений в независимости от результатов на входе, при этом обеспечить оптимальный проток. Не смотря на большое количество редукторов давления представленных в магазинах, в основном все они устроены на поршневом механизме.

Принцип работы редуктора давления в системе водоснабжения схож с вентильным краном: шток и поршень в посадочном месте контролируют просвет, который ограничивает напор воды. Только в обычном кране давление на выходе будет пропорционально давлению на входе. В редукторе же положение поршня определяется из соотношения настоящего давления и жесткости регулируемой пружины. Настройка давления «на ходу» возможно благодаря пилотному контуру: если давление воды повышается, то клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и уменьшает проходное отверстие.

Помимо этого более совершенные редукторы давления для воды могу обладать еще и дополнительным функциями и деталями:

Выходной манометр. Нужен для контроля правильной работы. Регулировочный маховик редуктора использует градуированную шкалу и отклонение в итоговом результате может достигать 0,5 бар.
Сетчатый фильтр грубой очистки. На бытовом уровне критично важно удаление мелкого мусора из воды, так как редукторы бытовых приборов очень чувствительны.
Клапан сброса воздуха. Помогает устранить возможные сбои из-за завоздушивания.
Шаровой клапан. Такой редуктор давления устанавливается на входе в систему водоснабжения и имеет функцию запорной арматуры.

Типы водопроводных систем нуждающихся в редукторах давления.

Такие системы устанавливаются не только в многоквартирных домах где избежать избыточного давления критически важно, но и просто создать равномерный напор – комфортно. Так как давление воды в стояках ХВС и ГВС всегда разное, то возможна неправильная работа смесителей. Парная установка регуляторов давления воды в системе водоснабжения позволяет исправить эту проблему.

В автономных системах водоснабжения, например из скважины, также существует опасность гидроудара. Из-за неправильной работы обратных клапанов в магистральной трубе создается разрежение и при включении насоса будет усилен напор. Это болезненно отражается не только на насос, но и на всю автономную водопроводную систему в целом, особенно на компрессионные фитинги.

Кроме того, установка регуляторов давления в систему водоснабжения может быть обязательной для сохранения гарантийных обязанностей на бытовую и отопительную технику: стиральные и посудомоечные машины, водонагреватели и котлы отопления с прямой автоматической подачей воды.

Установка регуляторов давления воды в квартире и дома.

Установка регуляторов давления воды должна проводится непосредственно после запорной арматуры на вводе, то есть до приборов учета. Такая конструкция защитит все гидротехнические устройства, включая счетчики.

Регуляторы давления воды с регулировкой.

При таком монтаже все технические отверстия будут запломбированы и редуктор давления не возможно будет обслуживать, сделано будет с целью не допущения несанкционированного забора воды. В таком случае полностью выровнять давления возможно не удастся и для некоторых устройств придется устанавливать дополнительные регуляторы.

Кроме того, если нет желания устанавливать регулятор давления в систему водоснабжения в целом, то можно установить локально для определенного устройства. За такой защитой справятся даже примитивные модели.

Настройка и устранение неисправностей в регуляторе давления.

Оптимальны давление воды на выходе из крана принято считать 2 – 3,5 кгс/см2. На достичь таких значений не просто, особенно если водозабор закрыт и вода не двигается.

У каждого редуктора давления воды своя скорость работы. Если появляется проток, то давление упадет на 0,5 – 1,2 атм. Через пару секунд давление вновь возрастет. В идеале необходимо придерживается давления на выходе ниже чем на входе на 1,5 кгс/см2. Это стоит помнить при регулировке давления на насосной станции.

Редуктор давления воды с регулировкой.

Неисправный редуктор давления можно выявить при парной установке манометров или наличия водоразбора до редуктора, такой редуктор либо не будет снижать давление либо вовсе не пропустит воду. Обслуживания редуктора давления воды сводится лишь к промывке механизма и встроенного фильтра. Если после этих процедур он отказывается работать, то на лицо механическая неисправность или влияние времени. При извлечении штока, можно наглядно видеть весь механизм.

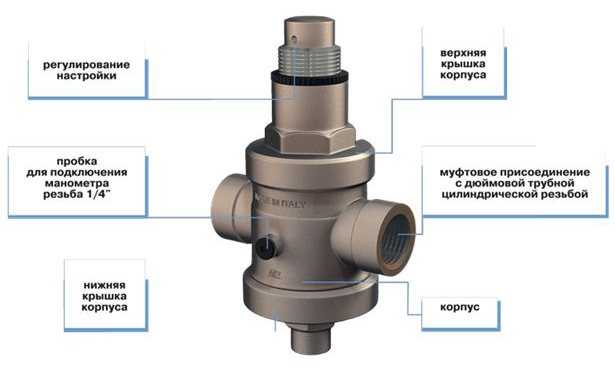

Устройство регулятора давления воды.

Механическая поломка редуктора давления воды может заключаться в лопнувшей пружине, износе поршня или мембраны. Запчасти возможно не найдете, но при наличии «донора» замена не вызовет сложностей.

Правильное место установки регулятора давления воды в квартире

Что собой представляет устройство
Принцип работы
Установка редуктора

Неисправности редуктора

Многие хозяева новостроек задаются вопросом, нужен ли регулятор давления воды в квартире. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические приборы от скачков напора и гидравлических ударов. Чтобы добиться максимального эффекта, необходимо правильно выбрать место установки редуктора давления воды. Но, прежде всего, стоит ознакомиться с устройством и особенностями его монтажа.

Что собой представляет устройство

Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.

Существуют различные виды редукторов давления воды в квартире

В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:

бытовые;
коммерческие;
промышленные.

Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:

Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.

Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Во время гидравлического удара давление воды значительно возрастает и может достигнуть несколько десятков атмосфер. Такой моментальный скачок может привести к разрушению системы или повреждению сантехнических приборов. Поэтому специалисты рекомендуют устанавливать редуктор даже в тех системах, где риск возникновения гидравлического удара невысок.

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства. В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки. Это позволит не только защитить редуктор от загрязнения, но и увеличит его срок эксплуатации и эффективность работы. Существуют модели редукторов воды с встроенным фильтром грубой очистки, правда и стоимость их сразу возрастают. В любом случае установить фильтр перед редуктором и счетчиком воды необходимо.

Для защиты от гидроударов рекомендуем дополнительно воспользоваться гасителем от гидроударов.

Видео:

Установка редуктора

Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода.

Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.

Схема установки регулятора давления воды в квартире

Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.

Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.

Видео:

Неисправности редуктора

К сожалению, редукторы рано или поздно могут выйти из строя. Неисправное устройство пропускает воду и не способно регулировать ее давление. Чтобы решить проблему, необходимо первоначально выполнить промывку встроенного фильтра и самого механизма. Если промывка не дала желаемого результата, то причина кроется в механической неисправности устройства. Это может быть последствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможное решение проблемы это регулировка редуктора давления воды.

Также неисправности редуктора могут быть вызваны лопнувшей пружиной, а также износом мембраны или поршня. Некоторые детали есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант – полная замена редуктора. Дальнейшая эксплуатация неисправного устройства приведет к его полному выходу из строя. В результате он перестанет выполнять свои функции.

Видео:

Использование предохранительных клапанов для решения проблем регулирования давления в высотных зданиях

В сегодняшнюю эпоху глобальной урбанизации высотные здания предлагают практичный способ удовлетворить потребности многих людей, экономя при этом ценную недвижимость. Однако высотные здания создают проблемы, когда речь идет о проектировании систем водоснабжения.

Идеальное давление воды для жилых или небольших коммерческих зданий составляет 2-5 бар. Если давление воды меньше 2 бар, напора будет недостаточно для принятия душа, а если давление выше 5 бар, вода может расходоваться зря. Однако возникает проблема, поскольку муниципальные водопроводы обычно обеспечивают давление воды на уровне земли около 3-4 бар. Давление воды уменьшается по мере того, как водопровод поднимается вверх по зданию. Это означает, что давления городской воды обычно достаточно только до восьмого этажа здания. По этой причине при строительстве системы водоснабжения в высотных зданиях необходимо вносить коррективы, чтобы обеспечить идеальное давление воды на всех уровнях.

Существует несколько стандартных способов решения этой задачи. Одним из них является использование бустерных насосов для подачи воды под соответствующим давлением на верхние этажи. Другой вариант, который используется уже более века и до сих пор широко используется, — это перекачка воды в резервуар на крыше. Затем вода самотеком течет на этажи, которые слишком высоки, чтобы их можно было адекватно обслуживать муниципальным давлением.

Однако этажи, обслуживаемые с использованием этой модели подачи сверху вниз, сталкиваются с противоположной проблемой на нижних этажах, поскольку давление воды повышается с каждым уровнем вниз. По этой причине, когда давление воды на верхних этажах высотного здания с резервуаром на крыше является достаточным, на нижних уровнях часто наблюдается чрезмерно высокое давление. Решение состоит в том, чтобы установить редукционные клапаны (PRV), чтобы снизить чрезмерно высокое давление воды на этих уровнях до приемлемых стандартов.

Двойная разветвленная установка с резервной системой снижения давления BC-72S-B2H-P с байпасом в непиковый период и встроенным предохранительным устройством обеспечивает круглосуточную подачу воды под давлением с максимальной безопасностью и компактной конструкцией.

Установка предохранительных клапанов в высотном здании

Оптимальное размещение редукционного клапана (ПРД) в системе водоснабжения здания с резервуаром на крыше зависит от конструкции системы. Одним из решений является оснащение каждого уровня, требующего снижения давления воды, собственным предохранительным клапаном. Затем каждый предохранительный клапан можно индивидуально откалибровать для обеспечения оптимального давления на соответствующем этаже. Однако этот подход увеличивает как первоначальные затраты на проект, так и требования к обслуживанию системы.

В качестве альтернативы, здание может быть разделено на зоны до 10 этажей в каждой с PRV, обслуживающим каждую зону. В этом случае предохранительный клапан будет размещен на нижнем уровне зоны и откалиброван на диапазон высокого давления. Давление воды в зоне будет постепенно снижаться по мере продвижения вверх на каждом уровне. Необходимо позаботиться о калибровке клапанов для подачи соответствующего давления воды (от 2,5 до 5 бар) на все уровни зоны.

Клапаны могут устанавливаться последовательно (одна перед другой на одном стояке) или разветвляться на второстепенные стояки. Мы не рекомендуем устанавливать клапаны последовательно, потому что в случае отказа клапана подачу воды во все здание (или его большую часть) необходимо будет отключить для проведения технического обслуживания.

Еще одна проблема с последовательной установкой заключается в том, что нижние уровни каждой зоны имеют нестабильное давление воды. По этой причине, если последовательная установка неизбежна, мы рекомендуем использовать клапан регулирования давления BERMAD 720PD. Это пропорциональный клапан, который обеспечивает более быстрое время отклика, чем предохранительный клапан с пилотным управлением. Он автоматически регулирует давление, когда это необходимо, и остается закрытым, когда в системе нет запроса.

В параллельных системах снижения, в которых каждая зона снабжена резервными клапанами, можно легко автоматически переключаться между предохранительными клапанами, чтобы избежать простоя системы.

Как откалибровать предохранительные клапаны, чтобы избежать кавитации и шума

Когда давление снижается с высокого до низкого, энергия преобразуется в тепло и шум. Большинство шумов возникает из-за явления, называемого кавитацией, при котором пузырьки образуются и схлопываются в камере клапана, что иногда приводит к физическому повреждению корпуса клапана.

Во избежание шума и кавитации и увеличения срока службы регулятора важно поддерживать правильное соотношение между давлением воды на входе в клапан (P1) и давлением на выходе из клапана (P2) . Поддержание соотношения Р1:Р2 не более 2,5 предотвратит попадание системы в зону образования кавитации.

Снижение высокого давления до низкого с помощью двухступенчатого снижения в BC-720-PD-P и редукционном клапане BC-720-P, оба поддерживаются аварийным предохранительным клапаном (посередине) и угловым клапан сброса давления фасонный BC-73Q-P.

Вы проектируете систему водоснабжения высотного здания?

Инженеры BERMAD всегда готовы помочь в проектировании вашей системы водоснабжения. Чтобы связаться с ними, свяжитесь с представителем BERMAD в вашем регионе.

Зачем нужен регулятор давления воды для автодомов

Вода необходима во всех сферах нашей жизни, в том числе во время автодомов. Независимо от того, какой у вас дом на колесах, дом на колесах или туристический прицеп, вам понадобится свежая вода, чтобы готовить, мыть, купаться и поддерживать водный баланс. Это означает, что резервуар для пресной воды вашего дома на колесах должен быть продезинфицирован и наполнен, или подсоединен к водопроводному крану.

В этом выпуске подкаста рассказывается о важности фильтрации воды из этих соединений, но вы также должны быть обеспокоены давлением воды, поступающей из этого источника воды. Слишком большое давление воды в вашем доме на колесах увеличивает риск повреждения его водопровода и шлангов. К счастью, есть кое-что, что вы можете сделать, чтобы предотвратить такие повреждения, как трещины в трубах и затопление: добавить регулятор давления воды .

Давайте подробнее рассмотрим, что может сделать для вас регулятор давления воды и зачем он вам нужен для вашего дома на колесах.

Как работает регулятор давления воды на колесах?

Фото Camping World

Регулятор давления воды — это просто клапан, который снижает давление воды, поступающей в ваш дом на колесах из городского источника воды. Эти регуляторы предназначены для снижения давления воды до безопасного уровня для водопроводных систем современных автофургонов. Но они также защищают водяной шланг и систему фильтрации вашего дома на колесах. Регуляторы давления воды не нужны для наполнения резервуара пресной водой.

Нужен ли мне регулятор давления воды для моего дома на колесах?

Photo by Camping World

Вода из городских водопроводов будет иметь различное давление в зависимости от кемпинга или стоянки для автофургонов, в которых вы остановились. Это означает, что у вас может быть соединение низкого давления, которое совершенно безопасно для вашего дома на колесах в одном месте, но в вашем следующем месте может быть соединение высокого давления, которое создает проблемы для сантехники вашего дома на колесах.

Соединения низкого давления доставляют больше неудобств, чем все остальное. Вы можете с трудом мыть посуду или принимать адекватный душ, но риск для вашего дома на колесах будет минимальным. Настоящую опасность представляют соединения высокого давления.

Если давление воды слишком высокое, это может привести к поломке водопроводных линий или фитингов, что приведет к протечкам и повреждению водой. Повреждение водой никогда не бывает хорошо для жилой недвижимости, но особенно неприятно для жилых домов, которые больше подвержены воздействию тепла и других элементов. Вам действительно нужно избегать этого любой ценой, поэтому вам следует устанавливать регулятор давления воды каждый раз, когда вы подключаетесь к городскому водопроводу, чтобы защитить вашу сантехнику и шланги от высокого давления.

Какое давление воды должно быть в доме на колесах?

Правильное давление воды для дома на колесах зависит от модели и состояния водопроводной системы вашего дома на колесах. Современные автофургоны, как и седельные колеса, могут выдерживать давление воды до 100 фунтов на квадратный дюйм (PSI). Тем не менее, большинство экспертов по автодомам рекомендуют никогда не допускать, чтобы давление воды превышало 60 фунтов на квадратный дюйм. Где-то от 40 до 55 фунтов на квадратный дюйм идеально подходит для многих RV.

Конечно, вам следует обратиться к руководству по эксплуатации вашего дома на колесах, чтобы узнать о конкретном пороге давления для вашего дома на колесах. В руководстве по эксплуатации вашего дома на колесах также может быть рекомендован конкретный тип регулятора давления воды. Всегда пользуйтесь тем, что рекомендует руководство пользователя.

Как подключить регулятор давления воды в доме на колесах

Фото Camping World

Лучший способ – привинтить регулятор непосредственно к патрубку городского водопровода. Оттуда вы можете присоединить фильтр для воды RV к регулятору, вкрутить в фильтр городской шланг для питьевой воды (не только садовый) и подключить другой конец к городскому водопроводу вашего RV.

Регулятор в первую очередь защищает не только ваш дом на колесах, но и фильтр для воды, шланг и фитинги для шлангов. Этот метод снижает давление воды сразу после того, как вода выходит из патрубка, чтобы она не повредила ваш дом на колесах или какие-либо его аксессуары.

Какой регулятор давления воды для автофургона лучше?

Фото Camping World

На ваш выбор предлагается несколько видов регуляторов давления воды для жилых автофургонов. Во-первых, лучший регулятор давления воды для дома на колесах — это любой регулятор, который снижает давление городской воды до безопасного для вашего дома на колесах значения PSI.

Но есть регуляторы регулируемые и нерегулируемые, а есть регуляторы с манометрами и другие без. Если вы готовы заплатить немного больше, вам подойдет регулятор с манометром, потому что вы можете визуально контролировать давление воды, а не слепо верить, что регулятор все еще работает должным образом.

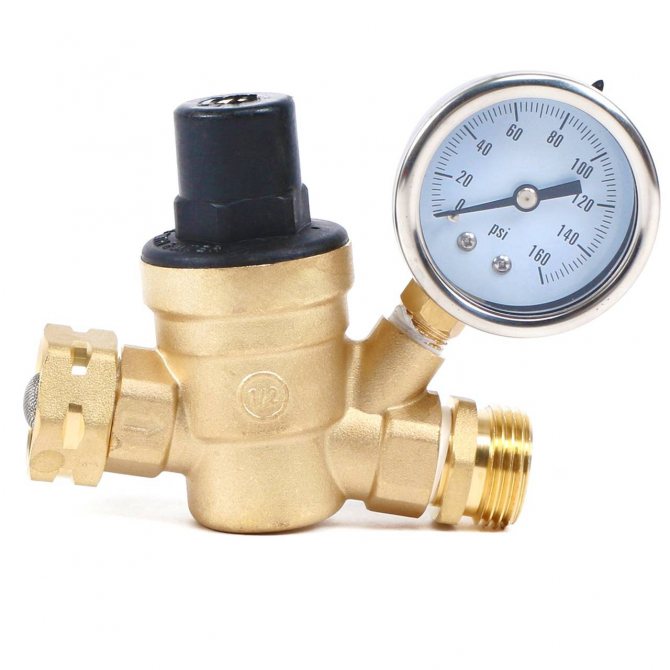

Регулируемый регулятор давления воды позволяет регулировать давление воды в соответствии с вашими потребностями. Это позволяет снизить давление до приемлемого уровня, сохраняя при этом его достаточно высоким, чтобы принять душ и помыть посуду.

Если вы не беспокоитесь о душах с низким расходом воды и мытье посуды, вы можете сэкономить немного денег с нерегулируемым регулятором, который не поставляется с манометром. Если вам нужен регулятор давления воды, ознакомьтесь со всеми регуляторами давления воды, доступными в Camping World.

Ознакомьтесь с другими аксессуарами для ванной комнаты и предметами первой необходимости для дома на колесах, если вам нужно что-то добавить в ванную комнату для дома на колесах.

Регулятор давления воды является важным дополнением к вашему набору инструментов для дома на колесах. Вот еще несколько ресурсов, которые помогут вам узнать, что добавить в ваш автофургон, если вы только начинаете:
