Регуляторы отопления: принцип работы, типы устройств, установка и монтаж

Содержание

Автоматический регулятор температуры отопления для радиатора, как регулировать температуру батареи, примеры на фото и видео


Содержание:

1. Необходимость установки терморегуляторов
2. Установка температурных регуляторов в домах многоквартирного типа
3. Монтаж регуляторов температуры в частных домах
4. Температурные датчики для радиаторов

Как известно, для того, чтобы качественно отопить любое помещение, требуется правильно отрегулировать температурные показатели, чтобы нагрев соответствовал оптимально комфортным условиям и обеспечивал благоприятный микроклимат в жилище. Поэтому следует более подробно рассмотреть особенности такого прибора, как регулятор температуры для радиатора отопления, который призван выполнять все эти функции. Кроме того, следует разобраться с тем, как регулировать температуру батареи отопления в различных постройках, включая частные и многоквартирные дома.

Необходимость установки терморегуляторов


Подобные механизмы применяются для следующих целей:

  • экономия производимого отоплением тепла;
  • поддержание комфортного показателя температуры в жилище.

Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.

Очень важно помнить, что при монтаже терморегулятора для радиатора отопления крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк.

Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей.

Установка температурных регуляторов в домах многоквартирного типа


Чтобы установить регулятор температуры радиатора батарей отопления в многоквартирном доме, необходимо разобраться с тем, что представляет собой учет тепла в такой конструкции.

Трубопроводы подачи и отдачи оснащены специальными подпорными шайбами, перед и после каждой из которых располагаются регулирующие давление датчики. Благодаря тому, что диаметр этих датчиков известен, появляется возможность рассчитать расход теплоносителя, циркулирующего через датчики. Как результат, разница, полученная между расходом воды в трубопроводах подачи и отдачи, будет отображать объем израсходованной жильцами воды.

Контроль температуры теплоносителя в системе отопления на обоих участках призваны осуществлять температурные датчики. Поэтому, зная то, в каком объеме расходуется тепло и чему равна его температура, можно легко рассчитать то количество тепла, которое осталось в помещении.

Для того чтобы регулировать работу отопления было проще, требуется постоянно следить за состоянием температуры.

Сделать это поможет один из двух способов:

  1. Монтаж запорного клапана. Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
  2. Устройство клапана трехходового типа. Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Подобная конструкция может несколько отличаться в разных системах. Схема устройства может быть оснащена несколькими температурными датчиками, а также одним или двумя насосами циркуляции. Кроме того, могут присутствовать клапаны механического типа, с помощью которых можно осуществлять контроль над работой отопления без подачи какого-либо питания.

Монтаж механических регуляторов не несет в себе особой сложности. Чтобы установить такой прибор, требуется лишь соединить его с фланцем в узле элеватора. Немаловажным является и тот факт, что цена таких устройств является значительно более низкой по сравнению с электронными механизмами.

Монтаж регуляторов температуры в частных домах


Как правило, автоматический регулятор температуры отопления является неотъемлемой частью нагревательного котла в автономной системе отопления. Такой датчик может быть мобильным, то есть его можно переносить, а также способен измерять температуру в комнате.

В котлах электрического типа используются электронные датчики, которые непосредственно связаны с установленными ТЭНами (тепловыми электронагревательными элементами) либо с напряжением, возникающим на электродах или на обмотке котла.

Системы котлов, работающие как с помощью газа, так и с применением технологии пиролиза, зачастую оснащены механическими регуляторами, главное из преимуществ которых – независимость в плане энергии. Но такой вариант, безусловно, не подразумевает использования выносных температурных датчиков. Читайте также: «Какой регулятор температуры на радиаторе отопления лучше установить и как это сделать».

Температурные датчики для радиаторов

Иногда один датчик температуры имеет при себе несколько отопительных радиаторов. Влияет на это, в первую очередь, схема установки. Но гораздо чаще принято монтировать регулятор на каждый прибор отопления по отдельности.

Многие хозяева устанавливают привычную многим систему, именуемую «ленинградкой», принцип работы которой заключается в применении одной опоясывающей дом или один этаж трубы, имеющей довольно внушительный диаметр, а параллельно ей встраиваются батареи отопления или конвекторы.

Стоит отметить, что для того, чтобы отрегулировать температуру отопления, можно использовать не только стандартные устройства.

К распространенным механизмам этого типа относятся:

  • головка на термостатической основе. Представляет собой автоматический датчик, контролирующий температуру теплоносителя в батарее. Принцип ее функционирования заключается в следующем: в процессе нагрева жидкие и газообразные вещества расширяются (детальнее: «Какая термоголовка для радиатора отопления лучше – выбор и установка»). Это, как следствие, ведет к тому, что нагретый продукт выдавливает специальный шток, перекрывая, тем самым, доступ теплоносителя;
  • не менее часто применяются и приборы, именуемые дросселями.
    Они представляют собой специальные краны винтового типа, с помощью которых можно регулировать проходимость теплоносителя ручным образом. Стоимость их является более доступной, а кроме того, с их помощью можно контролировать двухтрубные отопительные системы;
  • наименее дорогостоящий и самый простой механизм, помогающий отрегулировать температуру – это традиционный вентиль. Безусловно, эксплуатировать в данном случае следует лишь современные модели, а не устаревшие винтовые приборы, так как в старых механизмах очень часто отрываются клапаны, а также существует риск протечки сальников. Совершенно иная ситуация обстоит с шаровыми вентилями: даже в полуоткрытой позиции они надежно и качественно функционируют на протяжении долгого периода времени.

Для того чтобы устройство регуляторов температуры прошло максимально удобно, многие специалисты рекомендуют предварительно изучить различные фото этих устройств и детальные видео по их правильному подключению.

Пример регуляторов температуры отопления на видео:


Регуляторы для радиаторов центрального отопления: как подобрать к батареям

Современные обогревательные системы в квартирах все чаще снабжают регуляторами температуры – специальными приборами, позволяющими создавать оптимальный температурный режим в отдельных комнатах. В этой статье мы расскажем о том, что представляют собой данные устройства, какие регуляторы для радиаторов центрального отопления бывают, и как выбрать оптимальный вариант.

Содержание статьи

  • Что такое регуляторы для радиаторов центрального отопления
  • org/ListItem»> Разновидности терморегуляторов для системы централизованного обогрева
  • Советы по выбору устройств для регулировки тепла в батареях

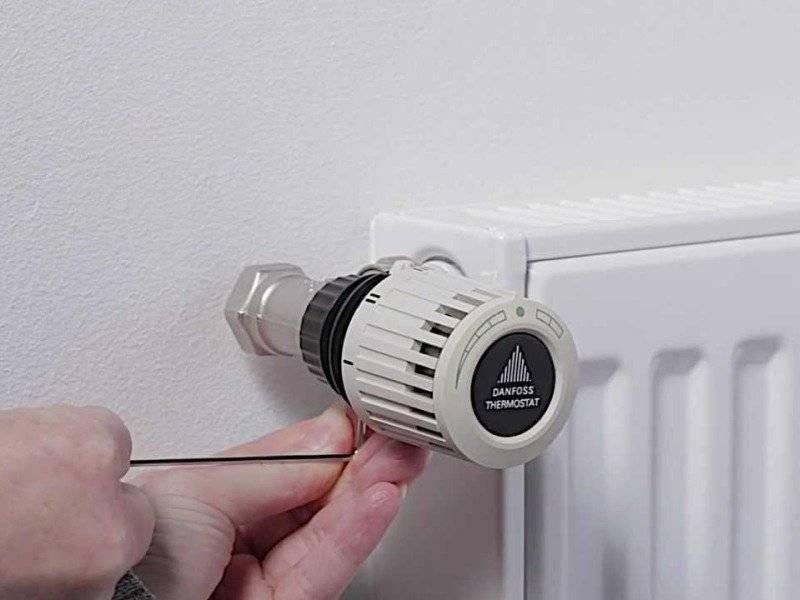

Терморегулятор батареи

Что такое регуляторы для радиаторов центрального отопления

Для того чтобы понять что такое терморегулятор, расскажем о пользе такого прибора. Как все мы знаем, в квартирах многоквартирного дома сложно добиться одинаковой температуры во всех помещениях. Кроме того, вовсе необязательно круглосуточно и каждый день поддерживать один и тот же температурный режим. Различаются и нормы температуры в разных помещениях.

Так, на кухне вполне комфортно себя можно чувствовать даже при плюс 19 градусах; а вот если в ванной этот показатель будет ниже плюс 24-26, то в этом помещении будет не только некомфортно, но и сыро. А для детской комнаты обогрев должен обеспечивать температуру на уровне 23-24 градусов. Более того, для детей постарше этот показатель также меняется – на 21-22 градуса по Цельсию. В то же время для остальных комнат норма будет составлять 18-22 градуса.

Регулировка батарей отопления

К этому можно добавить, что по ночам температуру можно понижать во всех комнатах квартиры; это способствует более комфортному сну. А если жильцы на некоторое время уезжают, то зачем в их отсутствие поддерживать высокую температуру? Во всех описанных ситуациях только специальный термостат на радиаторе может обеспечить в комнате комфортный микроклимат. При этом воздух в помещении не будет перегреваться, и, соответственно, пересушиваться. А вообще следует сказать, что качественный терморегулятор решает сразу ряд проблем, например:

  • в комнатах разного назначения обеспечивается разный температурный режим;
  • уменьшается количество расходных материалов для обслуживания отопительной системы чуть ли не вполовину и увеличивается ресурс котла;
  • появляется возможность для аварийного отключения и ремонта радиатора без перекрытия всего стояка;
  • повышается КПД батареи и увеличивается ее теплоотдача.

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

  • механические, с возможностью настройки подачи теплоносителя вручную;
  • электронные, которые управляются при помощи выносного датчика температуры;
  • полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

Конструкция термостата для батареи отопления

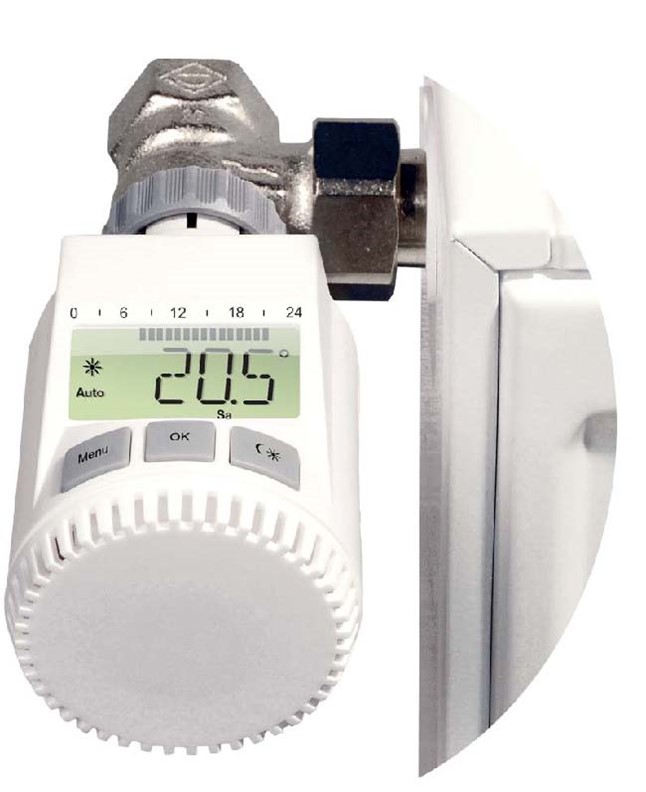

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Советы по выбору устройств для регулировки тепла в батареях

Специалисты советуют уделить внимание следующим моментам при выборе и установке подобных приборов:

  • обязательно ознакомьтесь с рекомендациями производителя перед покупкой монтажом такого запорно-регулирующего механизма;
  • хрупкие детали в приборе могут выйти из строя при ударах; а потому при установке соблюдайте осторожность;
  • термостат надо устанавливать горизонтально, иначе поступающий на элемент теплый воздух снизит его точность и вообще негативно скажется на работе;
  • при установке обратите внимание на стрелки на приборе, указывающие, куда поступает вода;
  • если система отопления однотрубная, то под трубами надо сначала монтировать байпасы; если этого не сделать, то при отключении одного радиатора, даст сбой вся система.
