Реле давления для гидроаккумулятора регулировка: Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

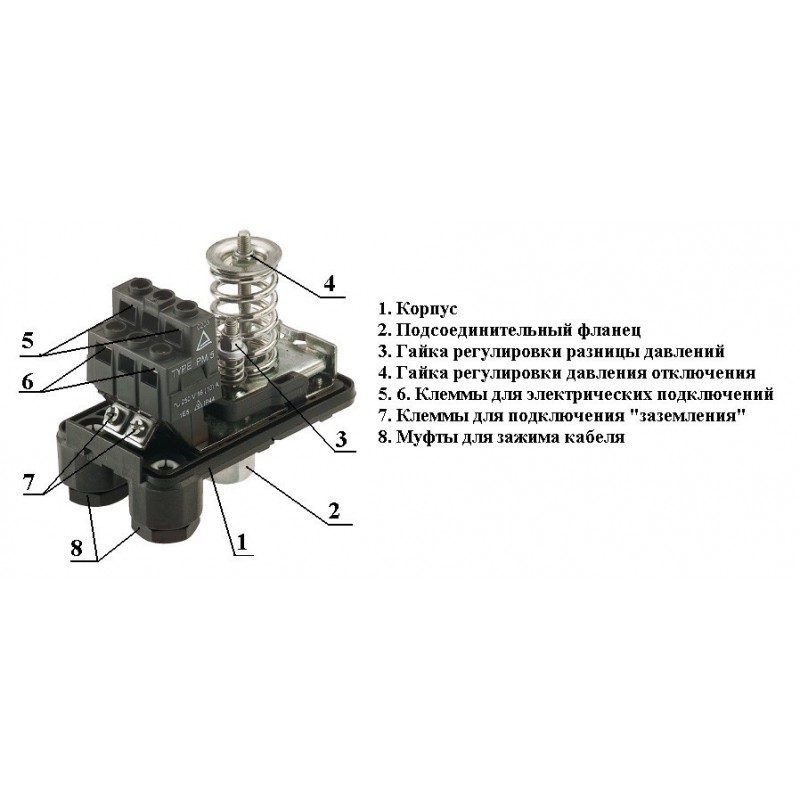

Реле давления РМ-5G (м) 1/4″ ACR

Реле давления РМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.



Принцип работы





Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.



Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.



Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.





Регулировка давления







Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.



1. Насосную станцию надо отключить от электричества.
2. Cлить воду из гидроаккумулятора.
3. Отвинтить на гидроаккумуляторе боковую крышку.
4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
5. При меньших значениях давление поднять насосом до нужного уровня.



Инструкция настройки Реле давления РМ-5





Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.



Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:



1. Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
2. Отключить насос от электросети.
3. Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
4. Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
5. Открыть кран, снижая давление в системе и контролируя включение насоса.
6. Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
7. Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.
8. Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.



С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.



С увеличением дифференциала выше перепад давления в системе и насос включается реже. Но для кранов это не комфортно.



При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.



При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.



К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.



Основные характеристики качественного реле реле давления РМ-5 производителя



• Доступный монтаж.
• Простота регулировки.
• Гидроизоляция реле давления.
• Соответствие контактной группы мощности мотора
• Надежность и долговечность.

Настройка реле давления: tvin270584 — LiveJournal

Сегодня мы рассматриваем принципы настройки реле давления при обустройстве системы автоматики водоснабжения дома. Главный вопрос — как правильно установить и настроить прессиометр? На что обратить особое внимание при монтаже реле давления? Все подробности расскажет мастер сантехник в нашей новой статье.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

Обратите внимание! В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный фильтр очистки воды

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой. На рабочей части регулятора данная крышка закреплена винтами. Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• Открывается кран с водой, и она поступает из наполненного гидробака;


• В системе давление начинает снижаться, а мембрана давить на поршень;


• Замыкаются контакты и включается насос;


• Вода поступает потребителю, а когда кран закроется, наполнит гидробак;


• При наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,


• Насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Обратите внимание! При использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• Необходимое давление в наивысшем участке водопровода;


• Разница высот между насосом и наивысшим участком отбора воды;


• Возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток игаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Обратите внимание! Точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счетобратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: http://santekhnik-moskva.blogspot.com/2017/10/nastroyka-rele-davleniya.html

инструктаж по правильной настройке оборудования

Для того чтобы давление воды в системе автономного водоснабжения (отопления) оставалось стабильным, в ней устанавливается специальное устройство — гидроаккумулятор. При этом неотъемлемой частью этого узла является очень маленькое устройство – реле давления.

При неправильной настройке последнего гидроаккумулятор будет постоянно включаться и выключаться без особой надобности. В итоге мы получаем перерасход электроэнергии и быстрый износ насосного оборудования.

Согласитесь, устанавливая дома гидроаккумулятор, мы хотим повысить КПД системы водоснабжения и стабильность ее работы. Однако если регулировка реле давления произведена с ошибками, то задача не будет достигнута. Настройку этого небольшого устройства крайне важно произвести точно и по правилам. Причем регулировать его требуется как при первоначальной установке, так и в дальнейшем, при работе в постоянном режиме.

Содержание статьи:

• Принцип работы реле давления
• Первый шаг перед настройкой
• Пошаговая инструкция по настройке
• Советы специалистов
• Выводы и полезное видео по теме

Принцип работы реле давления

Автономная система водоснабжения в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Аккумулятор в нем играет роль устройства контроля напора воды. Сначала последний запасается в аккумуляторе, а потом по мере необходимости расходуется при открытии кранов.

Такая конфигурация подачи воды позволяет сократить время, а также количество ее циклов включения/выключения.

Реле давления здесь выполняет функцию управления насосом. Он отслеживает уровень сытости. воды, чтобы при опорожнении этого бака включить на время откачку жидкости из заборника.

Основными элементами реле являются две пружины установки параметров давления, мембрана с металлической вставкой, реагирующая на давление воды и контактная группа 220 В

Если давление воды в системе находится в пределах параметров, установленных на реле, то насос не работает. Если давление падает ниже минимальной настройки Рпуск (Рмин, Рвкл), то на насосную станцию ​​подается электрический ток для ее работы.

Далее при заполнении гидроаккумулятора до rstop (Pmax, расстроен) насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

1. В гидроаккумуляторе нет воды. Давление ниже. Пуск задается большой пружиной, мембрана в реле двигается и замыкает электрические контакты.
2. В систему начинает поступать вода. При достижении Rstop – разница между верхним и нижним давлением устанавливается маленькой пружинкой, мембрана перемещается и размыкает контакты. В результате насос перестает работать.
3. Кто-то в доме открывает кран или включает стиральную машину — в водопроводе понижение давления. Далее, в какой-то момент воды в системе становится слишком мало, давление снова доходит до пускового. И насос снова включается на подкачку.

Без прессостата все эти манипуляции с включением/выключением насосной станции пришлось бы проделывать вручную.

В техпаспорте реле давления для аккумуляторов давления указаны заводские настройки, на которые изначально настроены управляющие пружины — почти всегда эти настройки приходится менять на более подходящие

При выборе рассматриваемого реле давления в первую очередь , следует посмотреть:

• максимальная температура рабочей среды — для ГВС и отопления свои датчики, для ГВС свои;
• диапазон регулировки давления — возможные настройки Rstop и Rpusk должны соответствовать вашей конкретной системе;
• максимальный рабочий ток — мощность насоса не должна быть выше этого параметра.

Настройка давления осуществляется на основе расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем емче аккумулятор и чем больше разница между Rstop и Rpusk, тем реже будет включаться насос.

Первый шаг перед настройкой

Реле давления настраивается при первоначальной установке и затем, в случае возникновения проблем в системе водоснабжения.

Во втором случае перед началом настройки релейного блока необходимо определить причину проблемы. Возможно, дело вовсе не в рассматриваемом устройстве, его не нужно трогать.

Перед настройкой реле убедитесь, что аккумулятор, трубы и фитинги держат давление. Если в системе имеются свищи и негерметичности, от них необходимо в первую очередь избавиться

Вторым важным моментом является очистка воды. Аккумулятор и реле имеют резиновую мембрану. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В обязательном порядке должны присутствовать фильтры очистки.

Если давление в водопроводе по манометру достигает Rstop, но насос продолжает работать, то проблема обычно кроется в засорении труб и/или фильтров. Также возможен вариант с уходом контактов реле подачи напряжения на насосную станцию. В первом случае нужно избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможно, что вода из труб в доме полностью слита, но насос не хочет включаться. Здесь первым делом проверяем блок питания.

Если напряжение в сети есть, проводка и контакты в порядке, то «9 из 10» реле давления вышло из строя. Его придется менять на новый, как-то починить этот аппарат практически невозможно.

Пошаговая инструкция по регулировке

Обычные сантехнические прокладки рассчитаны на 6 бар, максимально и кратковременно способны выдерживать до 10 бар. Рабочее и отопительное давление жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Не стоит ставить реле Rstop выше 4 бар. Большинство представленных на рынке бытовых моделей этого устройства имеют максимальную остановку 5 бар. Однако устанавливать этот параметр на максимальное значение «пять» не рекомендуется.

Нельзя затягивать или ослаблять пружины на устройстве до упора, это может привести к некорректной работе. Должен быть оставлен небольшой запас по натяжению/разболтанности.

Цепь от сети 220 В к питанию насоса проходит через реле давления гидроаккумулятора, перед началом наладки устройства его необходимо обесточить

Большая пружина — установка давления для запуска насоса. Малая пружина – устанавливает перепад давления для отключения насосной станции.

Реле аккумулятора настроено следующим образом:

1. Слив воды из водопровода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом — на 10 % меньше запланированного Rstop.
2. Питание реле включено, насос начинает работать. С помощью манометра фиксируется давление при его выключении (Rstop).
3. В раковине открывается маленький ручеек. Давление фиксируется при повторном включении насоса (Пуск).

Чтобы увеличить пусковое значение, затяните большую пружину по часовой стрелке. Чтобы увеличить разницу между пуском и остановом, затяните маленькую пружину.

Эти настройки уменьшаются при ослаблении пружин против часовой стрелки.

В паспорте на реле указан минимальный перепад давления между Rstop и Rpusk (обычно 0,8 или 1 бар), можно не ставить маленькую пружину для понижения параметров

После установки требуемых Startup и Rstop реле с насосом подключаются к сети. Если по манометру все работает как надо, значит настройка завершена. В противном случае три вышеуказанных шага повторяются снова.

Консультация специалиста

Реле давления аккумулятора давления рекомендуется подключать к электрощиту дома отдельной линией с его УЗО.

Также в обязательном порядке заземлить этот датчик, для этого на нем есть специальные клеммы.

Затягивать регулировочные гайки на реле до упора допускается, но ни в коем случае не рекомендуется. Устройство с сильно затянутыми пружинами будет работать с большими погрешностями по заданным пускам и rsstop и вскоре выйдет из строя

Если на корпусе или внутри реле видна вода, устройство необходимо немедленно обесточить. Появление влаги – прямой признак разрыва резиновой мембраны. Такой блок необходимо немедленно заменить; его нельзя отремонтировать и продолжать эксплуатировать.

Фильтры очистки в системе должны быть установлены в обязательном порядке. Без них никак. Однако их необходимо регулярно чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на устройстве снизу откручивается крышка с подводящим патрубком. Далее вскрытую полость и находящуюся там мембрану промывают.

Основной причиной поломки реле гидроаккумулятора является появление в трубах воздуха, песка или других загрязнений. Резиновая мембрана рвется, в результате чего прибор подлежит замене

Проверка реле давления на исправность и общую исправность должна производиться каждые 3-6 месяцев. При этом также проверяется давление воздуха в гидроаккумуляторе.

Если при регулировке наблюдаются резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса или гидроаккумулятора. Необходимо отключить всю систему и начать ее полную проверку.

Выводы и полезное видео по теме

Как правильно настроить реле давления:

Простыми словами о реле давления для гидроаккумуляторов:

Как отрегулировать реле давления в насосной станции:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужная железяка. На первый взгляд, регулировка рассматриваемого устройства выглядит предельно простой – нужно подтянуть/ослабить всего две пружинки. Однако в настройке этого устройства есть свои нюансы. Если при регулировке допущены ошибки, то вместо гидроаккумулятора это может принести одни проблемы.

Есть личный опыт настройки реле давления или есть вопросы пишите в блок с комментариями ниже. Наши специалисты обязательно помогут вам разобраться с подбором и настройкой данного устройства, чтобы максимально эффективно использовать вашу систему водоснабжения или отопления.

Часто задаваемые вопросы и устранение неполадок — Remco Industries

Мембранный насос Часто задаваемые вопросы

Мой насос Remco не запускается

• Проверить правильность напряжения (±10%) и электрические соединения
• Проверьте предохранитель или прерыватель (см. вспомогательный документ)
• Проверьте работу реле давления и/или реле (см. вспомогательный документ)
• Проверить двигатель на короткое замыкание/отказ – заменить двигатель

Мой насос Remco не заправляется (не сливается при работающем двигателе)

• Проверьте, не засорен ли входной фильтр мусором или не заблокирован ли он
• Проверьте наличие каких-либо препятствий во впускных/выпускных трубах (перегибы или сплющивания)
• Проверьте наличие мусора на входе насоса или впускном патрубке
• Проверьте, нет ли утечки всасываемого воздуха из впускного отверстия, вызванной сломанным портом, сломанным шлангом, ослабленным хомутом шланга или низким уровнем жидкости, препятствующим

  заливке насоса (см. вспомогательный документ)
• Проверьте клапан на предмет неисправности, такой как мусор или треснутые клапаны (см. вспомогательный документ)

Мой насос Remco не отключается или не создает давление

• Проверьте, нет ли воздуха в выпускной линии или головке насоса (см. сопроводительный документ)
• Проверьте правильность напряжения на насосе (напряжение питания +/- 10%) (см. справочный документ)
• Проверьте наличие мусора во впускных/выпускных клапанах насоса. Проверьте работу/регулировку реле давления (см. сопроводительный документ)
• Проверьте наличие утечек жидкости, препятствующих созданию давления в насосе и отключению (см. вспомогательный документ)

Мой насос Remco протекает из-под головки насоса или переключателя

• Проверьте, не ослаблены ли винты на переключателе или головке насоса – Затяните винты с помощью динамометрического винта T20
• Убедитесь, что диафрагма переключателя не повреждена и не зажата — жидкость будет вытекать из корпуса реле давления на лицевой стороне насоса.
  Remco рекомендует заменить узел реле давления
• Проверить диафрагму на наличие проколов, если жидкость находится между электродвигателем и головкой насоса
• Проверьте поверхность насоса на наличие трещин, вызванных гидравлическим ударом. Remco рекомендует немедленно заменить корпус

Моя помпа Remco быстро включается и выключается (циклически/пульсирует). Что я должен делать?

• Циклическое переключение насосов ограничено насосами по требованию с реле давления. Цикличность или быстрая цикличность вызвана системным ограничением, из-за которого ваш насос Remco работает при заданном давлении отключения или выше него. Вы заметите, что ваш насос Remco работает со слышимым пульсированием и/или заметите, как ваш манометр подпрыгивает вверх и вниз при пульсациях насоса. ЕСЛИ ВЫ ЗАМЕЧАЕТЕ ЦИКЛИЧЕСКОЕ ИЛИ БЫСТРОЕ ЦИКЛИРОВАНИЕ, НЕМЕДЛЕННО СДЕЛАЙТЕ ОДНО ИЗ СЛЕДУЮЩЕГО. ЕСЛИ ВЫ НЕ УСТРАНИТЕ ЦИКЛИЧЕСКИЙ РЕЖИМ, У ВАС МОЖЕТ БЫТЬ ПРЕЖДЕВРЕМЕННЫЙ ОТКАЗ ДАТЧИКА ДАВЛЕНИЯ.
  Ваш насос Remco всегда должен работать без сбоев при постоянном давлении и немедленно отключаться, когда больше нет потребности в жидкости.

  • На распылителе убедитесь, что ваши форсунки имеют правильный размер, или, если у вас есть регулируемая форсунка, например, на распылительной трубке, отрегулируйте наконечник форсунки, пока цикл не прекратится.
  • На многих опрыскивателях имеется байпасная линия или линия перемешивания с регулируемым клапаном. Медленно открывайте этот клапан, пока цикл не прекратится. (Примечание: байпас опрыскивателя или линия перемешивания могут быть настроены по-разному при использовании другой секции опрыскивателя, например, штанги опрыскивателя или трубки опрыскивателя.)
  • Все реле давления насосов Remco настроены на заводе, но их можно отрегулировать с помощью шестигранного ключа 1/16. С шагом в ½ оборота поворачивайте установочный винт реле давления по часовой стрелке, пока цикл не прекратится. НЕ ПРЕВЫШАЕТ 3 ПОЛНЫХ ОБОРОТА. Регулировка настройки реле давления приведет к более высокому давлению отключения, что повысит вероятность утечек и износа насоса.
  • ЕСЛИ У ВАС ПРОДОЛЖАЮТСЯ ПРОБЛЕМЫ, ОБРАЩАЙТЕСЬ В REMCO ДЛЯ ДОПОЛНИТЕЛЬНОЙ ПОМОЩИ – 800-228-2481 или по адресу [email protected]

    (см. документ поддержки)
    (см. документ поддержки)


Каковы пределы температуры насоса Remco?

• Максимальная рабочая температура корпуса двигателя 180°F
• Рекомендуемый рабочий цикл: на каждый час работы необходимо 15 минут для охлаждения
• Чем выше рабочее давление, тем быстрее будет подниматься тепло.
• Свяжитесь с Remco напрямую для получения информации об ограничениях температуры для конкретных моделей — 800-228-2481 (см. документ поддержки)

Общие сведения об устройствах управления давлением насосов Remco (по требованию/байпас/двойное управление/интеллектуальные контроллеры)

• Насосы по требованию включаются и выключаются реле давления.
• Байпасные насосы обеспечивают внутреннюю циркуляцию потока через встроенный байпасный клапан
• Насосы Dual Control оснащены реле давления и байпасом, которые работают в комбинации для продления срока службы насоса
• Насосы с интеллектуальным контроллером определяют требуемое количество жидкости и изменяют скорость насоса в соответствии с потребностью
• Все насосы Remco проходят заводские испытания и заводская установка в соответствии со спецификацией на этикетке насоса.

Могут ли насосы Remco работать всухую?

• Да, насосы Remco могут работать всухую без повреждений, за исключением насосов Macerator
• Насосы Remco также являются самовсасывающими (см. документ поддержки)

Какие сертификаты имеют насосы Remco?

• Линейка насосов Remco Power RV сертифицирована CSA и NSF по безопасности.
• RoHS
• CE
• UL
• Для получения полного списка обращайтесь в Remco по телефону 800-228-2481 или по электронной почте sales@remcoindustries. com
• Да, насосы Remco могут работать всухую без повреждений, за исключением Macerators
• Насосы Remco также являются самовсасывающими

Какой предохранитель или размер предохранителя следует использовать?

• Минимальный размер провода должен соответствовать размеру подводящего провода насоса(ов) (3300, 3200, 5500 = 14 AWG, Fatboy® = 12 AWG) этикетка (пример: Максимальный ток: 10 А, тогда следует использовать предохранитель на 15 А.)
  (см. документ поддержки)

Какие химикаты совместимы с насосами Remco?

• Насосы Remco изготавливаются из различных материалов. За информацией о химической совместимости обращайтесь в Remco Industries.

Можно ли отрегулировать давление на моей помпе Remco?

• Для большинства насосов Remco по требованию или байпасных насосов можно регулировать давление, поворачивая установочный винт на лицевой стороне насоса по часовой стрелке для увеличения и против часовой стрелки для уменьшения давления. (Примечание: это повысит только максимальное давление отключения или байпаса, но не повысит давление, при котором работает насос. Рабочее давление определяется ограничениями вашей конкретной системы)
• НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ СВЯЗАТЬСЯ НАПРЯМУЮ С REMCO ПЕРЕД ВНЕСЕНИЕМ КАКИХ-ЛИБО РЕГУЛИРОВОК 800-228-2481 или по электронной почте [email protected]
  (см. документ поддержки)
  (см. документ поддержки)

Есть ли у Remco насос, который можно использовать для агрессивных химикатов, таких как отбеливатель?

• Да, насосы Remco SmoothFlo® могут работать с отбеливателем или гипохлоритом натрия, однако это может сократить срок службы эластомеров.
• При использовании отбеливателя обязательно промывайте помпу и систему чистой водой после каждого дня использования (1-2 полных бака чистой воды могут продлить срок службы помпы на несколько лет)
• Обязательно разбавляйте отбеливатель до концентрации не более 12% для максимального срока службы
• Во избежание простоев в полевых условиях Remco рекомендует заменять клапаны/корпуса клапанов каждые 12 месяцев для всех насосов, используемых в приложениях с отбеливателями/дезинфицирующими средствами. /Гипохлорит натрия
• СВЯЖИТЕСЬ С REMCO ДЛЯ МОДЕЛЕЙ НАСОСОВ, РЕКОМЕНДУЕМЫХ ДЛЯ ЭТИХ ПРИМЕНЕНИЙ – 800-228-2481 или по адресу [email protected]

Есть ли у Remco насос, который можно использовать для дизеля 9?0003

• Да, насосы Remco Extreme Duty совместимы с дизельным топливом. Наша комбинация диафрагмы и клапана GeoLast, доступная в насосах Extreme Duty, будет работать в этом приложении.

Какое обслуживание или ремонт рекомендуется для насосов Remco?

• Промывка насоса и системы чистой водой после каждого использования значительно продлит срок службы насосов (минимум – промыть систему и запустить насос всухую на 60 секунд в конце каждого рабочего сезона)
• Доступны комплекты верхнего корпуса с регуляторами давления
• Доступны комплекты корпуса клапана
• Доступны комплекты диафрагмы нижнего корпуса
• Доступны электродвигатели
• Детали и принадлежности Remco
• Каждый год обязательно проверяйте насос на соответствие стандартам эксплуатации находится на этикетке насоса.
• Свяжитесь с Remco и сообщите номер модели вашего насоса, чтобы получить рекомендации по устранению неполадок и техническому обслуживанию. 800-228-2481 или по адресу [email protected]

Как подготовить насос для пресной воды Remco PowerRV к зиме?

• Внимание! Если вода не будет слита из системы пресной воды при отрицательных температурах, вероятно повреждение насоса и водопроводной системы.
• Слейте воду из резервуара для пресной воды.
• Хлор или антифриз портят детали. Всегда промывайте насосы пресной водой, чтобы продлить срок службы компонентов насоса.
• Откройте все краны и запустите насос, чтобы удалить всю воду из водопроводной системы.
• Отсоедините впускной и выпускной патрубки от насоса и включите насос на минуту, чтобы удалить остатки воды из насоса
• Оставьте трубопровод отсоединенным от насоса, пока не будете готовы к использованию водопроводной системы

Аккумуляторный бак Часто задаваемые вопросы

Как подготовить аккумуляторный бак к зиме?

• Для подготовки к зиме слейте всю воду из системы. Продуйте систему сжатым воздухом под низким давлением или добавьте антифриз для питьевой воды. Предупреждение! Никогда не используйте автомобильный антифриз. Возможна смерть или серьезная травма.
• Руководство по эксплуатации

Мой аккумуляторный бак не работает должным образом (насос работает быстро)

• Проверьте давление воздуха, при необходимости добавьте или удалите воздух
• Руководство пользователя

Что делать, если из воздушного клапана течет вода?

• Внутренняя диафрагма порвана или имеет отверстие, замените аккумулятор.
• Руководство по эксплуатации

Мой гидроаккумулятор не держит давление воздуха

• Воздушный клапан ослаблен, винты ослаблены, внутренняя мембрана порвана или имеет отверстие, замените аккумулятор
• Руководство пользователя

Что делать, если мой аккумуляторный бак протекает через фитинги или порты?

• Убедитесь, что соединения фитингов затянуты.
