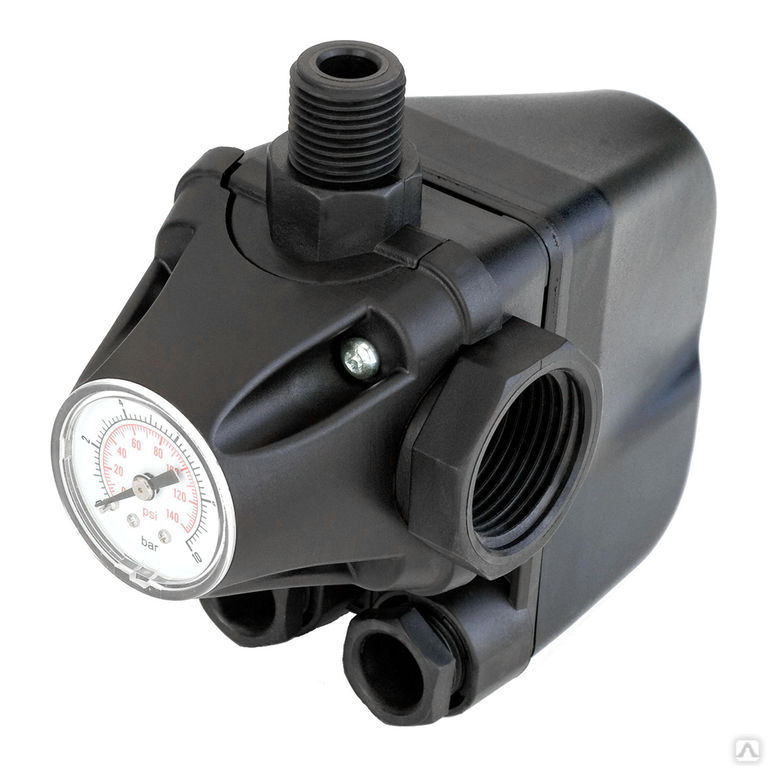

Реле давления для насоса с манометром: Реле давления со встроенным манометром TiM PS-04A купить

Содержание

Реле давления Unipump со встроенным манометром PM/5-3W. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Реле давления Unipump со встроенным манометром PM/5-3W. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Каталог

Код товара:
118096
Артикул производителя:
54654
Гарантия:
1 год
Страна-производитель:
Китай
Производитель:
Unipump
0.0 (оценок: 0)
Количество, шт:
Купить в 1 клик

Напечатать
Добавить в закладки
Добавить в сравнения
Товар имеется в наличии
Склад в Санкт-Петербурге
Получение товара сразу после оплаты!
ул. Ворошилова, д.2 лит.Е: 2 шт
5-й Предпортовый проезд, 22Б: 2 шт
Доставим грузовым транспортом за 700 руб по СПб в пределах КАД*
Доставим курьером** сегодня от 400 до 800 руб по СПб в пределах КАД*
* Не включая удаленные районы Санкт-Петербурга: Курортный, Петродворцовый, Ломоносовский, Кронштадтский
** Стоимость доставки действительна для 1 шт. При заказе большего количества стоимость доставки может измениться. Доставка курьером имеет ограничения по весу и объему заказа.

Возможен самовывоз
Подробнее
Покупаете у официального дилера!
Посмотреть сертификат
Нужен совет? Позвоните нам!
+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)
Заказать обратный звонок
Основные характеристики оборудования Реле давления Unipump со встроенным манометром PM/5-3W
Вид оборудования:
автоматика
Происхождение бренда:
Россия
Информация об оборудовании Реле давления Unipump со встроенным манометром PM/5-3W
Описание

Габаритный чертеж 0

Документация 0

Отзывы 0

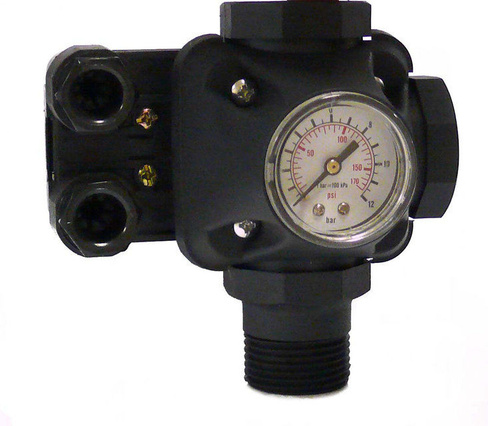

PM/5-3W с манометром
Реле давления Unipump со встроенным манометром — оригинальное устройство, соединяющее реле давления РМ/5, пятивыводной штуцер и манометр.
Устройство облегчает процесс монтажа автоматических насосных станций водоснабжения.

Технические характеристики:
Напряжение сети — 230 В, 50 Гц

Максимальная мощность — 1500 Вт

Максимальный коммутируемый ток — 12A

Максимальное рабочее давление — 5 бар

Диапазон регулирования давления включения — 1 — 2.5 бар

Диапазон регулирования давления выключения — 1.8 — 4.5 бар

Гидравлическое соединение – 1″ нр х 1″ вр х 1″ вр

Габаритный чертеж временно отсутствует
Документация на данное оборудование временно отсутствует
С этим товаром покупают

Код товара: 114478
Артикул: STW-0001-000024
Мембранные расширительные баки Stout STW-0001-000024 24 л
2 654

Код товара: 117997
Артикул: 62320
Сменные картриджи Unipump ВП-10 М 10″ для магистральных фильтров 10 мкм
81

Код товара: 117999
Артикул: 46739
Сменные картриджи Unipump ВП-5 М 10″ для магистральных фильтров 5 мкм
81

В наличии 16 шт

Код товара: 18609
Артикул: 3400027
Вставки упрочняющие Tiemme 32 x 3
313

Код товара: 117779
Артикул: 45890
Кронштейны крепления для комплектов автоматики Unipump
203

Код товара: 118003
Артикул: 97696
Сменные картриджи Unipump ПП-5 М 10″ для магистральных фильтров 5 мкм
48

Код товара: 128693
Артикул: 14312
Электрические котлы Эван Warmos Standart 8
31 290

Код товара: 117822
Артикул: 11677
Насосы для водоснабжения Unipump ЕСО VINT 2
10 321
{{/if}}
${Name}

{{if RemovedAll || UnknownPriceAll}} {{if RemovedAll}} Снят с продажи {{else}} Стоимость по запросу {{/if}} {{else}} {{if ModelPrice. PriceOne}} {{if !ModelPrice.Undefined}} ${ModelPrice.PriceMin} {{else}} Стоимость по запросу {{/if}} {{else}} ${ModelPrice.PriceMin} — ${ModelPrice.PriceMax} {{/if}} {{/if}}

{{if StockMainEnable}} ✔ на складе {{/if}}

В чем разница между манометром и реле давления?
Перейти к основному содержанию
Гидравлического института
28.10.2021
В чем разница между манометром и реле давления?
Давление является одной из наиболее распространенных переменных насосной системы, которая измеряется и предоставляет ценную информацию о работе насоса и состоянии системы.

ИЗОБРАЖЕНИЕ 1: Общее сравнение манометров, переключателей и преобразователей (Изображение предоставлено Гидравлическим институтом)
Манометр — это устройство, которое локально показывает давление в насосной системе. Приборы могут быть механическими с циферблатной индикацией или цифровыми с цифровым отсчетом.

Цифровые приборы для измерения давления могут быть оснащены преобразователем, который посылает сигнал, пропорциональный системе сбора данных. Это полезно при изменении работы насоса или системы для поддержания уставки давления.
Переключатель, с другой стороны, представляет собой устройство, которое после отклонения физической величины, такой как давление, размыкает или замыкает набор контактов. Поэтому он используется для включения/выключения или открытия/закрытия приложений. Например, реле давления можно использовать для запуска насоса при минимальном давлении и его отключения при достижении максимального давления.
Для получения дополнительной информации о контрольно-измерительных приборах насосной системы см. Руководство по сертификации для специалистов по оценке насосных систем (PSAP) компании HI на сайте www.pumps.org.
Дополнительные ответы на часто задаваемые вопросы о насосах HI см. здесь.
HI Pump FAQs® производится Институтом гидравлики в качестве услуги для пользователей насосов, подрядчиков, дистрибьюторов, торговых представителей и OEM-производителей. Для получения дополнительной информации посетите www.pumps.org.
Выпуск
Октябрь 2021 г.
Дом
Темы
Насосы
Уплотнения
Подшипники
Клапаны
Двигатели и приводы
Инструментарий
Инсайдер индустрии насосов
Компрессоры
Фильтры
Трубопровод
Журнал
Поиск по выпуску
Цифровое издание
Анализ рынка
Столбцы
Амин Алмаси
Гэри Дайсон
Джим Элси
Джо Эванс
Доминик Фрай
Рэй Харди
Уильям Ливоти
Лев Нелик
Департаменты
Вернуться к основам
Эффективность имеет значение
Расходомеры
Техническое обслуживание
Двигатели и приводы
Чувство уплотнения
Часто задаваемые вопросы о насосе HI
Подготовка
Ресурсы
Цифровое издание
Подкасты
Справочник производителя
От наших партнеров
Белые бумаги
Вебинары
электронные книги
Рекламные видео
Видеопрезентация продукции WEFTEC 2021
Новости
События
Учебный центр Гидравлического института
Учебный центр SWPA
Подписывайся
Обслуживание клиентов
О нас
Редакционные правила
Рекламировать
Подписывайся
Свяжитесь с нами
Конфиденциальность данных
Часто задаваемые вопросы о цифровом контроле давления
| Водоканал
В: Чем цифровой регулятор давления отличается от традиционных реле давления?
A: Цифровой регулятор давления сочетает в себе электронную технологию измерения и контроля давления с парой коммутационных цепей. Это позволяет устройству функционировать в качестве манометра, реле давления и устройства защиты насоса.
В: Как устройство обеспечивает постоянное давление без изменения скорости насоса?
A: В сочетании с резервуаром подходящего размера цифровой регулятор давления может быть настроен на поддержание перепада 10 фунтов на квадратный дюйм, что обеспечивает постоянное давление воды.
В: Какие рейтинги сторонних производителей имеет цифровой регулятор давления?
A: Устройство внесено в список Underwriters Laboratories (UL) в США и Канаде. Цифровой регулятор давления также оснащен корпусом типа 3 Национальной ассоциации производителей электрооборудования (NEMA), что позволяет устанавливать его вне помещений.
В: Совместима ли установка с блоками запуска насосов и дозаторами химикатов?
О: Да. Управление подключено как механический переключатель давления. Это позволяет цифровому регулятору давления активировать реле двигателей, насосы подачи воды и пускатели насосов с 3-проводным подключением.
В: Огненные муравьи и другие насекомые часто собираются внутри механических переключателей, вызывая проблемы в работе. Подвержен ли цифровой контроль давления?
A: Нет. Цифровой регулятор давления оснащен крышкой с прокладкой и герметичным корпусом для предотвращения проникновения вредителей.
В: Требуется ли для цифрового контроля давления специальное электрическое заземление?
A: Нет. Этот элемент управления не имеет клеммы заземления шасси. В отличие от органов управления с металлическим корпусом, цифровой регулятор давления не требует специального заземления. Однако в установках, где двигатель насоса заземлен, установщик должен пропустить заземляющий провод непосредственно через агрегат, как указано в руководстве по установке. Для применений, в которых металлический кабелепровод должен поддерживать непрерывное заземление, в компании Water Worker можно приобрести комплект для электрического монтажа, номер по каталогу 146-2350. Этот комплект содержит 2 зажима для кабелепровода, которые обеспечивают внешнее заземляющее соединение между входящей и исходящей линиями.
В: Какие функции защиты насоса включены?
A: Цифровой регулятор давления активно контролирует давление воды, напряжение и работу насоса, чтобы предотвратить повреждение оборудования и предупредить пользователя о проблемных условиях. Устранены три общие системные проблемы: быстрый цикл, низкое всасывание и неправильное напряжение. Каждое состояние определяется уникальным кодом ошибки.
В: Какие коды ошибок и как цифровой контроль давления обнаруживает и реагирует?
A: системные проблемы обнаруживаются и устраняются следующим образом:

Код ошибки Состояние Обнаружение Ответ
Е1 Быстрый цикл насоса
Рабочий цикл слишком короткий для защиты насоса. Возможен неисправный или недостаточно большой бак.
Слишком короткое время между циклами насоса. Контроль идентифицирует последовательные быстрые циклы. Управление продолжает работать. Пользователь оповещается кодом ошибки.
Е2 Низкое всасывание
Необычно низкое давление воды указывает на сухой колодец, засорение трубопровода, утечку воды или неисправную проводку.
Система управления работает, но насос не может достичь давления 10 фунтов на кв. дюйм; или давление падает ниже 10 psi во время нормальной работы. Система управления отключает насос и уведомляет пользователя с помощью кода ошибки. Автоматический перезапуск через 60 минут позволяет восстановить низкодебитные скважины.
Е3 Неправильное напряжение
Напряжение в сети не соответствует характеристикам типичного двигателя насоса.
Напряжение в сети находится за пределами безопасного допуска 10 % в течение более 2 минут. Система управления отключает насос и уведомляет пользователя с помощью кода ошибки. Автоматический перезапуск, когда входное линейное напряжение возвращается к норме. диапазон.

В: Какая защита предлагается от скачков напряжения и ударов молнии?
A: Цифровой регулятор давления спроектирован так, чтобы выдерживать внезапные скачки напряжения, типичные для жилых помещений. Настоящая защита от прямых ударов молнии в бытовых приборах нереалистична, хотя существуют доказательства того, что цифровое управление давлением может самопроизвольно поглощать энергию молнии, защищая насос и связанное с ним оборудование.
В: Что произойдет, если проблема разрешится сама собой до того, как можно будет выполнить обслуживание?
A: Цифровой регулятор давления записывает в память самый последний код ошибки; доступным, даже если неисправность является прерывистой.

Код ошибки	Состояние	Обнаружение	Ответ
Е1	Быстрый цикл насоса Рабочий цикл слишком короткий для защиты насоса. Возможен неисправный или недостаточно большой бак.	Слишком короткое время между циклами насоса. Контроль идентифицирует последовательные быстрые циклы.	Управление продолжает работать. Пользователь оповещается кодом ошибки.
Е2	Низкое всасывание Необычно низкое давление воды указывает на сухой колодец, засорение трубопровода, утечку воды или неисправную проводку.	Система управления работает, но насос не может достичь давления 10 фунтов на кв. дюйм; или давление падает ниже 10 psi во время нормальной работы.	Система управления отключает насос и уведомляет пользователя с помощью кода ошибки. Автоматический перезапуск через 60 минут позволяет восстановить низкодебитные скважины.
Е3	Неправильное напряжение Напряжение в сети не соответствует характеристикам типичного двигателя насоса.	Напряжение в сети находится за пределами безопасного допуска 10 % в течение более 2 минут.	Система управления отключает насос и уведомляет пользователя с помощью кода ошибки. Автоматический перезапуск, когда входное линейное напряжение возвращается к норме. диапазон.
