Реле давления настроить: настройка + подключение реле к насосу

как правильно настроить для насоса в частном доме, как регулировать в квартире, в насосной станции?

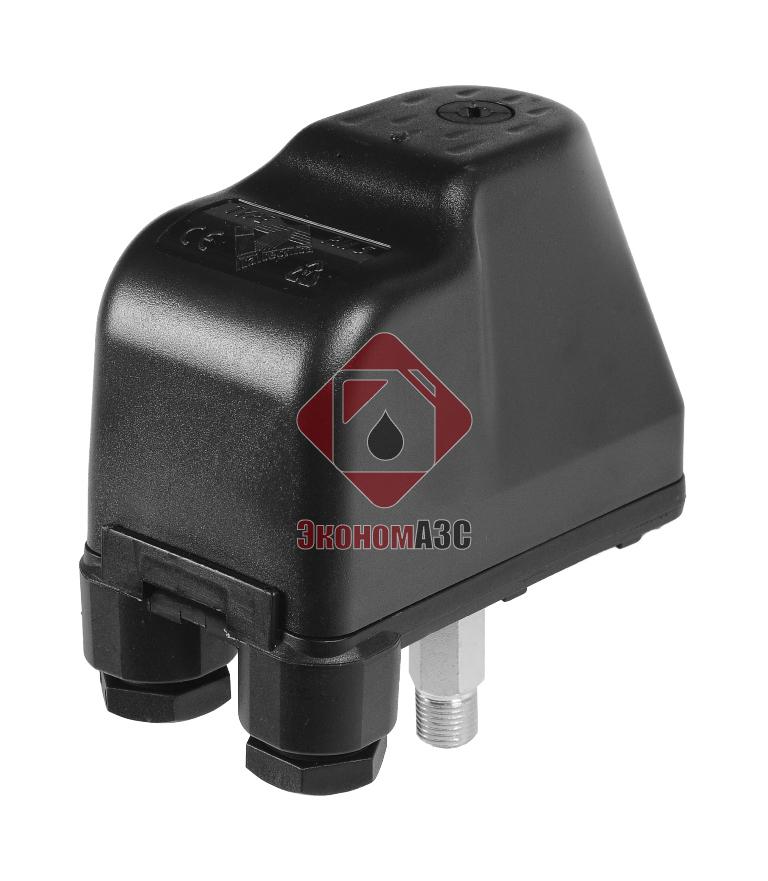

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.
Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Выбор правильной схемы подключения

В установке обязательно будут элементы, изображенные на картинке. Подключение будет осуществляться в таком порядке:

• Точка водозабора (городской трубопровод или индивидуальная скважина).
• Фильтр.
• Гидроаккумулятор.
• Датчик.
• Дополнительная система фильтрации.
• Кран или другие источники.

Выбор производителя

Выше мы представили конкретный перечень моделей. Ориентируясь на них, можно сделать выбор. Важными критериями будут:

• страна производства;
• стоимость;
• максимальная и минимальная границы.

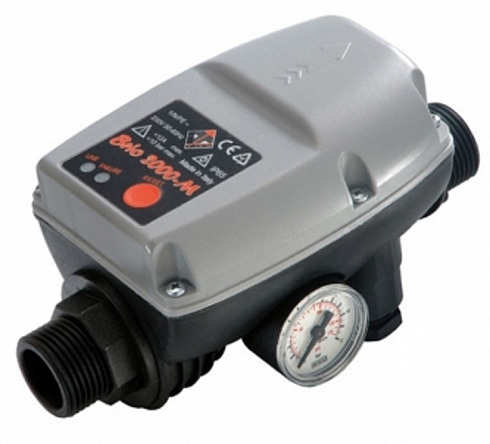

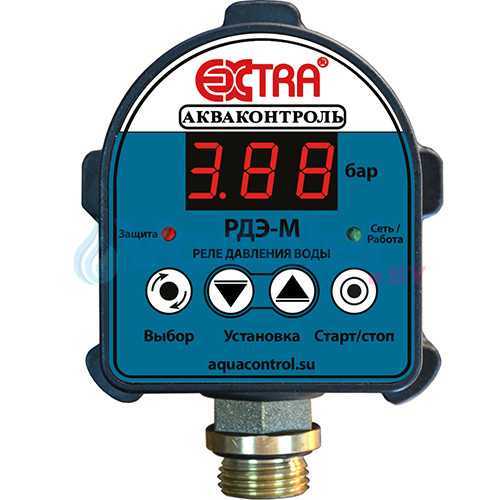

Стоит ли рассматривать электронные аналоги

Это более дорогая альтернатива, которая обладает повышенной точностью. Это будет актуально в случаях, когда в водопроводную сеть включена дорогостоящая техника, сантехническое оборудование, а также на производственных объектах.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Настройка

Последовательность действий:

• Подключить манометр.
• Включить систему и отметить по прибору, на каких значениях происходит включение и отключение.
• Подкрутить гайки на пружинах.
• Повторно произвести тестовый запуск.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Данный цикл можно производить несколько раз до получения максимально точных результатов.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Недостаточный напор воды в системе

Проблемы с напором воды могут возникать из-за неправильной регулировки автоматики насосной станции, но чаще всего это происходит в следующих случаях:

• При настройке работы системы были установлены значения, ниже рекомендуемых минимальных параметров. Проблема решается простой настройкой регулятора давления насосной станции в соответствии с указаниями ).
• Блокировка трубопровода или рабочего колеса насоса из-за скопившихся загрязнений. Устранить неисправность можно, очистив элементы насосного оборудования.
• Проникновение воздуха в трубопровод. После проверки герметичности соединений и элементов трубопровода проблема практически всегда теряет актуальность. В редких случаях может потребоваться серьезное вмешательство.

Иногда можно столкнуться с ситуацией, когда плохая герметичность водопроводных труб становится причиной втягивания воздуха насосом. Аналогичная ситуация возникает при слишком низком уровне воды, что приводит закачиванию воздуха в систему при заборе воды.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Подключение оборудования

Во время монтажа придется работать с двумя системами. Одинаково важно сделать правильную врезку как в электрику, так и в водопровод. Перемещаться установка не будет, поэтому место можно будет оборудовать стационарное, предварительно обеспечив легкий доступ для ремонта/техобслуживания.

Электрическая часть

Лучше всего выделить отдельную линию, это продлит период эксплуатации устройством, однако, делать это необязательно. Медный кабель должен быть в сечении не меньше, чем 2,5 мм. Сам датчик потребляет мало электроэнергии, поэтому величина напряжения в первую очередь зависит от мощности насоса. Обязательно потребуется провести заземление, ведь комплект электричество+вода – это не самый безопасный вариант. Можно придерживаться этой схемы при подключении:

Когда вы откроете крышку на тыльной стороне аппарата, увидите три группы контактов:

• Заземляющие провода.
• «Линия» для фазы и нуля, идущий от щитка.
• Такие же контакты, но от насосного оборудования.

Когда вы ознакомились со схематическим изображением, производите стандартные действия – зачистка проводников, помещение их краев в разъем, затяжение креплением. Спустя полчаса-час лучше попробовать еще раз притянуть болты, потому что медный кабель обладает некоторой пластичностью.

Подключение к трубопроводу

Сделать это можно несколькими способами, но чаще всего применяется пятивыводной штуцер в качестве переходника. Если готового прибора под рукой не оказалось, можно собрать аналогичную деталь из классических фитингов.

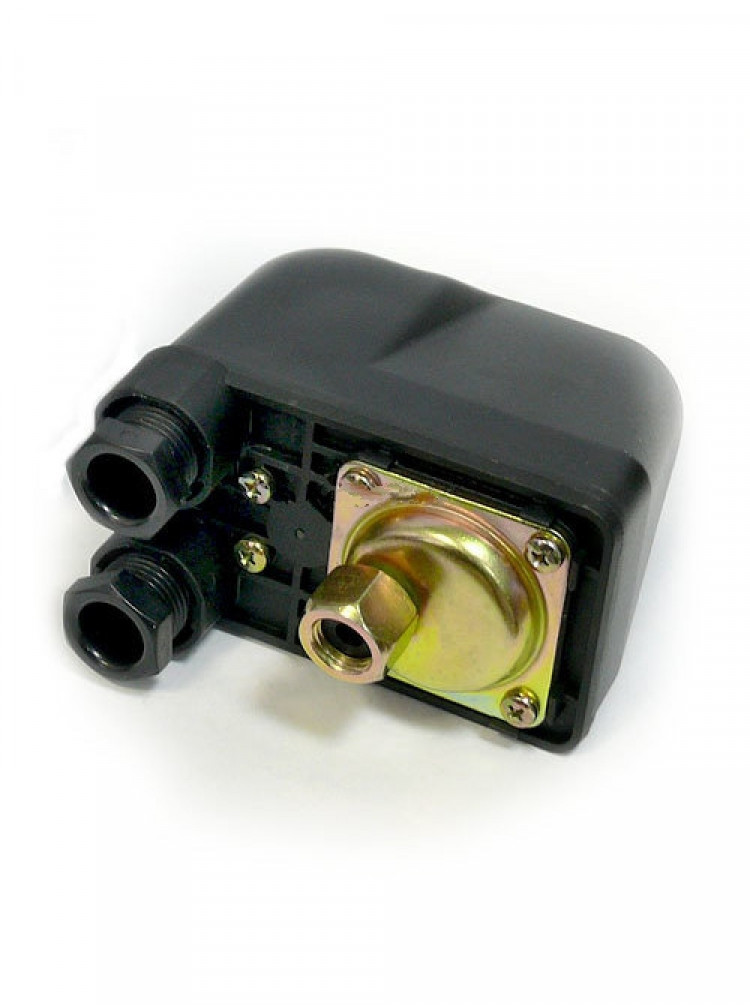

Патрубок прикрепляется к корпусу реле (снизу, под мембраной и пружинами есть вход), а остальные отверстия предназначены для включения гидроаккумулятора, шланга и основной водопроводной магистрали. Последний выход можно отвести под фильтр или манометр. С ним настройка реле давления воды для насоса в системе водоснабжения становится простой, так как регулировать датчик проще не на глаз, а по точным показателям прибора. А оборудование фильтрации лучше всего заказывать комплексное.

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.
Сначала откручивается пластиковая крышка блока управления. Под ней, на площадке блока, будет две пружины: большая и маленькая. Большая пружина регулирует давление, при котором замыкаются контакты, и запускается помпа. Часто рядом с пружиной выбита на металле буква Р.
Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Устройство и принцип действия реле

Насосная станция для частного дома

Цены на насосные станции

Насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Пружина и гайка регулировки давления включения	Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Корпус	Изготовлен из металла, используется для фиксации всех элементов реле.
Металлический фланец	С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
Муфты подвода кабелей	К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
Клеммы подключения кабелей	К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Заземление	Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудования

Принцип работы реле давления

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Особенности эксплуатации насосных станций

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

1. Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
2. Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
3. Место установки станции должно быть сухим и теплым.
4. Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
5. Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Неважно, подкачивающая станция фирмы Джилекс или любой другой, инструкция, чтобы запустить систему, будет неизменной. Гидрофор не имеет сложностей при запуске, ресивер используют для регулировки давления. Важно знать, как эксплуатировать водяную станцию зимой и нужно ли делать отгон жидкости при перерывах в работе.

Настройка реле давления воздушного компрессора

Реле давления является одним из важнейших элементов защитной автоматики компрессорной установки. Благодаря наличию реле и правильной его настройке, вам удастся обеспечить надежную работу компрессора в случае каких-либо нештатных ситуаций или проблем с технологическими линиями.

Сегодня на рынке представлено достаточно большое количество различных производителей компрессорной автоматики. Потребитель может выбрать как бюджетные варианты из Китая, так и достаточно дорогие марки из Европы или США.

При выборе реле давления необходимо понимать соответствующий уровень используемого компрессорного оборудования. Так, на компрессорные агрегаты высокой стоимости лучше приобретать качественную и надежную автоматику, поскольку ошибки и неисправности в работе реле могут негативно отразиться на работе компрессора и привести в его поломке и дорогостоящему ремонту. Также следует принимать во внимание проектные особенности пневмосистемы в целом.

Однако если вы приобретаете недорогой компрессор, то велика вероятность того, что реле давления не будет установлено в комплекте. Как правило, считается, что пользователь компрессорной установки контролирует давление визуально по манометрам. Если же реле давления по проекту и установлено в системе, то, скорее всего, оно расположено на ресивере.

Исходя из того, какая величина давления необходима в пневмомагистрали, реле либо размыкает цепь напряжения, либо замыкает ее. Таким образом, при снижении давления реле включает компрессор, а при избытке отключает его. Такие схемы называются нормально-замкнутыми и нормально-разомкнутыми соответственно.

Принцип действия

Принцип действия реле прост – привод в виде пружины настраивается специальным винтом, с помощью которого задается сила сжатия пружины. Как правило, давление срабатывания устанавливается на 4-6 бар – это стандартное давление в пневмосети. Обычно технические характеристики реле давления указаны в приложенном в комплекте руководстве по эксплуатации. Стандартно реле рассчитаны на диапазон температур от -5 до 80 градусов Цельсия. Диапазон давлений зависит от характеристик конкретной модели и условий эксплуатации оборудования.

Помимо пружины, которая является исполнительным механизмом, реле имеют еще два основных механических элемента – клапан разгрузки и выключатель. Клапан разгрузки подключается к линии подачи воздуха между компрессором и ресивером. Он необходим для сброса излишков воздуха (как правило, давлением до 2 бар) из компрессора при остановке двигателя. Таким образом, элементы компрессора освобождаются от избыточного усилия, возникающего при следующем включении.

Выключатель необходим для предотвращения нештатного пуска двигателя. При активации кнопки выключателя, он находится в ждущем режиме, а компрессор работает автоматически. В случае отключения кнопки, двигатель не сможет запуститься даже в случае снижения давления до значения ниже необходимого.

Иногда реле снабжено предклапаном, который срабатывает при внезапной неисправности или остановке двигателя.
В специальных исполнениях дополнительно добавляют еще и тепловое реле, которое измеряет силу тока в первичной цепи, и при возрастании данного значения отключит двигатель.

Очень важно правильно определить необходимый диапазон давления реле, в некоторых случаях он составляет -0,2 до 28 бар. Необходимо, чтобы контакты имели высокую нагрузочную способность и короткое время срабатывания. У некоторых производителей опционально можно заказать позолоченное исполнение контактов. Шкала настройки диапазона и дифференциала должна быть хорошо читаема. Класс защиты также должен быть ссответствующим, не менее IP44.

В первую очередь, необходимо разобраться в конструкции самого реле и в схеме его подключения.

Стандартное реле давления имеет 4 резьбовых головки. Одна из этих головок необходима для присоединения устройства к ресиверу, ко второй подключается контрольный манометр. Две оставшихся головки служат для подключения предохранительного клапана и в качестве резервного выхода, на который надевается заглушка резьбой ¼ дюйма.

Последовательность подключения реле

1) Присоединение реле к клапану разгрузки ресивера,
2) Установка контрольного манометра (по мере необходимости),
3) Подключение к контактам клемм цепи управления электродвигателем (в зависимости от схемы подключения — нормально замкнутая или нормально разомкнутая),
4) Если присутствуют колебания напряжения или нестабильность сети, то рекомендуется подключать реле через сетевой фильтр,

5) Настройка реле на необходимые значения давления сжатого воздуха.

Обязательно следует убедиться в том, что параметры напряжения соответствуют заводским настройкам реле. Если, например, имеется трехфазная сеть с напряжением 380 В, то реле необходимо иметь три контакта (две фазы и ноль). Если же напряжение в сети 220 В, то необходимо два контакта.

Собственно, важнейшей деталью, обеспечивающей правильное функционирование реле давления, является его настройка.

При настройке реле давления ресивер должен быть заполнен как минимум на две трети своего объема.

Последовательность настройки реле

1) В первую очередь необходимо отключить реле от электросети.
2) Предварительно следует снять крышку и с помощью винтов изменить силу сжатия пружин. Их в реле давления две.
3) Винт регулировки большего диаметра регулирует верхний предел рабочего давления, обычно он обозначен символом “P”. Также указывается направление вращения винта.
4) Винт регулировки пружины меньшего диаметра регулирует диапазон давления и маркируется символом ΔР.
5) Посредством вращения винтов устанавливается необходимый предел рабочего давления, при котором реле сработает, а также диапазон разности давления.
6) Результат настройки следует проконтролировать на манометре.

Неисправности реле

Как правило, при возникновении неисправности в реле оборудование просто заменяют на новое. Однако, в некоторых случаях его можно починить. Иногда возникает утечка воздуха через пусковой клапан – в этом случае можно просто заменить прокладку. Если частота включения и выключения компрессора повысилась, то, возможно, ослабли винты настройки. В этом случае необходимо провести точную настройку для достижения требуемых параметров работы.

Более сложным случаем является оплавление контактов, которое возникает вследствие воздействия электрических искр и последующей эрозии. В таком случае помогают сервисные работы по очистке контактов, которые могут продлить срок службы реле до нескольких месяцев. Иногда приходится менять контакты целиком.

Для этого необходимо спустить воздух из ресивера, отключить питание и снять реле. После этого нужно открыть корпус и высверлить сгоревшие контакты на клемме. После замены и обжатия контакта, прибор необходимо закрыть и установить на место.

Хотя реле давления считаются простыми и безопасными приборами, порой все же лучшим вариантом будет полная замена, а не ремонт.

Наша компания может предложить реле давления от различных производителей, лидирующих на мировом рынке автоматики. Каждая линейка оборудования имеет обширный модельный ряд, высокую надежность и работоспособность. Множество вариантов позволяет клиенту выбрать оптимальное сочетание цены и качества оборудования.

В заключение хотелось бы заметить, что настройку реле давления необходимо осуществлять только в соответствии с приложенным руководством пользователя, поставляемым производителем в комплекте с оборудованием. В руководстве представлен внешний вид устройства, его технические характеристики и детали настройки. Что важно, у каждого производителя оборудование имеет определенные особенности, которые необходимо учитывать при эксплуатации. Очень важно обеспечить правильность настройки, поскольку ошибки могут привести к сбоям в работе компрессора и всей системы в целом.

Если вы не уверены в том, что сможете корректно настроить реле давления, рекомендуем Вам обратиться к нашим специалистам, и мы обеспечим вам долговременную и надежную регулировку вашего компрессорного оборудования.

Реле давления Condor

Настройка реле давления насосной станции

Реле давления является важной составной частью насосной станции, и имеет простой механизм отключения и включения контактов электрического двигателя.Настройка реле давления насосной станции осуществляется с помощью двух болтов, которые находятся под защитной, как правило пластмассовой крышкой.При покупке насосной станции, реле регулирования давления в системе входит в комплект и уже отрегулировано оптимальным образом.Но как правило в процессе эксплуатации возникают случаи различных неполадок в работе, когда реле работает не так как прежде и ее просто необходимо отрегулировать по новому. Принцип работы реле давления следующий: при достижения давления в системе заданного максимального значения, как правило это 2.5 — 3.0 Бар, реле отключает электродвигатель.

Но, при необходимости можно назначить и более высокие значения давления скажем 4 или 5 Бар. Для удобности максимальное назначенное число давления в системе при котором реле отключает электродвигатель называют давление отключения или верхнее давление. Когда давление в системе, при отключенном электродвигателе упало до нижнего заданного предела(как правило 1.5-1.8 Бар), реле давления включает электродвигатель.Назначенное число  давления в системе при котором реле включает электродвигатель называют давлением включения или нижнее давление.

Читай далее на http://stroivagon.ru  клапан обратный для воды

Настройка реле давления насосной станции можно осуществить своими силами.

Для этого вначале необходимо проверить давление воздуха в пустом расширительном баке насосной станции.

Расширительный бак насосной станции состоит из двух частей :

Фото-1. Грушевидная резиновая диафрагма

Диафрагма из пищевого каучука насосной станции

В такой диафрагме  следует накачать воздух до достижения оптимального давления в 1.4-1.9 Бар .

Фото-2.Корпус расширительного  бачка насосной станции.

В корпусе расширительного бачка насосной станции встроен специальный клапан (нипель) с помощью которого можно накачать воздух в расширительный бак или на оборот уменьшить давление.

Фото-3.Измерение давления в пустом расширительном баке.

Манометр -инструмент для измерения давления

Давление в расширительном баке насосной станции без воды, измеряется с помощью  манометра, который используется для измерения давления в шинах автомобиля.Воздух в пустом расширительном баке качают с помощью автомобильного насоса.

При этом необходимо учитывать что для расширительных бачков объемом от 20 до 25 литров давление должно быть в пределах 1.4-1.7 Бар. Для расширительных бачков объемом по больше,скажем 50 — 100 литров,давление должно составлять 1.

7-1.9 Бар.

В процессе эксплуатации насоса необходимо всегда (рекомендуется хотя бы 1 раз в месяц),проверить давление воздуха в расширительном баке и поддерживать давление гидрофора в рекомендуемых значениях.

Это позволит избежать преждевременный выход из строя резиновой диафрагмы расширительного бака насосной станции.
Во время проверки обязательно выключите вилку питания насоса из розетки для избежания поражения электрическим током.

Регулировка верхнего и нижнего давления

После того как проверили и отрегулировали давление в расширительном баке необходимо подключить насосную станцию к водопроводу.При этом насосная станция ( например, торговой марки Pedrollo) начнет качать воду в резиновую диафрагму. При достижения заданного уровня давления в системе, реле сработает и выключит электродвигатель.Если значение давления при котором электродвигатель остановиться вас не устроит, то можно приступить к регулировке требуемого уровня  давления.

Для этого необходимо отключить от питания насосную станцию, затем снять защитный кожух реле и отрегулировать требуемый уровень давления в системе.

Фото-4.Снятие защитного кожуха реле

Реле давления -внешний вид

Защитный кожух реле давления можно открутить с помощью простой отвертки.
Фото-5.Регулировочные болты реле.

Реле давления со снятым защитным кожухом

Регулировка верхнего и нижнего давления можно осуществить двумя болтами (болт -1 и болт-2), которые находятся под защитным кожухом реле.Если вы будете завинчивать болт -1, то тогда увеличите верхнее давление и наоборот,для уменьшения верхнего давления необходимо открутить болт-1.Нижнее давление регулируется с помощью болта -2. Для увеличения нижнего давления завинчивают болт-2 и наоборот для уменьшения нижнего давления следует открутить его в обратную сторону.

Важно при этом помнить что значение давления при котором включиться электродвигатель насосной станции должно быть на 10 процентов выше, чем давление в расширительном баке. При несоблюдение этой рекомендации может выйти из строя преждевременно резиновая диафрагма расширительного бака.

*****

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

*****

Реле давления устройство и ремонт. Реле давления насосной станции: настройка, ремонт, замена

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т. д.

1 Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

1.1 Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

1.2 Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

1.3 Регулировка реле давления Насосной станции (видео)

1.4 Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание ! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

2.1 Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» — проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

2.3 Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции — ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает

Как действует реле давления для насосного агрегата:

1. Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
2. Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
3. Пружинные регуляторы уравновешивают действие поршня.

1. По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
2. Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, когда вытечет вся вода.
2. Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше — стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

1. Открываем нижний кран, чтобы вытекла вода из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
3. Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме — запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Насосная станция настройка делается перед ее установкой. Это довольно важный момент.
Ведь даже качественное и дорогое оборудование без правильной настройки будет работать неправильно и не выполнить нужные функции. Причем тогда и поломки могут возникать гораздо чаще.
Видео в этой статье покажет весь процесс настройки, после этого правильно выполнить работу будет гораздо проще. Все делается своими руками поэтому и цена работы будет значительно ниже.

Устройство поверхностного центробежного насоса

Рассмотрим какие основные действия для настройки реле давления в насосной станции необходимо предпринять:

• В первую очередь необходимо проверить в гидроаккумуляторе(см.) показатели давления. Их значение должно быть установлено на показателе около 1.5 атмосфер.
• Далее следует с аккуратностью открутить крышку бака. Идущая при этом вода сигнализирует о лопнувшей мембране, требующей замены. После проведения всех необходимых действий нужно проверить давление при помощи шинного манометра.
• Если уровень давления все еще не достаточен, то поднять его можно при помощи воздушного насоса. Но иногда эти действия не оказывают должного влияния. В таких случаях требуется регулировка реле давления, результатом которой будет отключение и включение насоса автоматически в необходимый момент.

Внимание: Очень важно при настройке задать верхний предел, при котором насос будет отключаться, не превышающим реальные возможности и показатели прибора в конкретной ситуации.

Непосредственное проведение регулировки

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включится либо не отключиться. Поэтому менять настройки необходимо лишь при острой необходимости.

Внимание: Нужно знать, что поломки насоса, возникшие из-за самостоятельной регулировки реле давления, не относятся к гарантийному случаю. Гарантия на технику снимается и в том случае, если отдельные части станции пришли в негодность из-за такой регулировки. Если же все же необходимо изменить давление в системе, произвести это можно за счет настройки реле давления.

Итак:

• Перед тем, как настраивать нижний уровень давления в насосной станции, т.е. то значение, при котором она будет включаться автоматически, необходимо отрегулировать воздушное давление в гидроаккумуляторы. Для этого нужно отключить станцию от электричества и слить из аккумулятора всю воду. Непосредственно отрегулировать давление в гидроаккумуляторе можно за счет ниппеля при помощи автомобильного насоса, имеющего манометр либо компрессор. Показатель давления в этом случае должен быть не ниже 90% от требуемого давления для включения станции.
• В большинстве случаев реле давления настраивается на работу насосной станции при рабочем давлении от 1.5 до 3 атм. Для того, чтобы изменить давление, при котором включается и отключается система, необходимо снять крышку с реле, для чего откручивается винт из пластика, а после изменить затяжку на соответствующих его пружинах.
• Нижнее значение давления регулируется при помощи Р гайки. Для повышения показателя ее нужно повернуть по часовые стрелки, а для снижения – против.
  Диапазон между нижним и верхним пределами давления меняется за счет ΔР гайки. Расширения данного диапазона можно добиться за счет вращения гайки по часовой стрелке, для сужения – против.
• После того, как все необходимые изменения будут произведены, систему необходимо подключить к электросети, предварительно убедившись, что она залита водой. Контролировать уровень давления можно при помощи манометра.
• Важно соблюдать одно правило при настройке реле давления, верхнее его значение должно быть не больше 95% от максимального давления, которое устанавливается на выходе станции. Этот показатель можно найти в технической характеристике прибора. Если это правило соблюдаться не будет насосная станция не будет отключаться, что очень быстро выведет ее из строя.
• Также очень важно учитывать, что периодического обслуживания требует и гидроаккумулятор. Дело в том, что вода всегда содержит немного растворенного в ней воздуха, который со временем снижает полезный объем резиновой мембраны в аккумуляторе.
  Гидроаккумуляторы больших емкостей обычно имеют специальные клапаны, через которые этот воздух можно спустить. Бытовые станции в большинстве случаев укомплектованы небольшими аккумуляторами, не имеющими подобных клапанов, чтобы удалить из них воздух необходимо раз в несколько месяцев делать следующее:

1. Для начала насос обесточивается и из гидроаккумулятора сливается вся вода. Для этого лучше заранее предусмотреть небольшой кран либо же использовать ближайшую точку слива.
2. Несколько раз необходимо проделать предыдущую процедуру.

• Очень важно не спутать гидроаккумулятор с накопительной емкостью. Первый необходим для снижения числа пусков насосной станции, что повышает ее срок службы.
  Помимо прочего он позволяет защитить систему от гидроударов при пуске и отключении насоса. Емкость накопления воды необходима при отключении электричества для того, чтобы снабжение водой не прекращалось.
• Таким образом, установить и отрегулировать насосную станцию можно и самостоятельно. Необходимо лишь знать несколько простых секретов и соблюдать все правила. Если же при установке либо настройке возникли какие-либо вопросы, лучше посоветоваться со специалистом. Неправильно отрегулированная станция будет работать не корректно и вскоре придет в негодность.

Видео как настроить насосную станцию вы посмотрели, теперь настройка насосной станции пройдет без проблем. Перед применением должна быть полностью изучена инструкция и только после этого выполняться необходимые регулировки.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать .

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы . Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

• большая гайка настраивает нижние показатели давления;
• а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Она включает в себя следующие этапы:

1. Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке . Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм., реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит следующим образом:

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

• установка емкости либо устройство бассейна, наполняемого привозной водой;
• бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

1. Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
2. Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
3. При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

• емкость гидроаккумулятора недостаточна;
• напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
• используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
• диапазон температур окружающего воздуха — от 0 до +40 °С;
• минимальный перепад давлений — 1 Бар;
• напряжение питания — 220 В;
• диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Реле давления воды: регулировка, настройка и устройство

Отрегулированное реле давления воды, за счёт насоса и гидроакамулятора сможет создать постоянный напор 1,5-3 атмосферы. Для того, чтобы реле работала нормально, его нужно настроить. Для самостоятельной отладки постоянного напора в системе водопровода, понадобиться изучить схему регулирования датчиков.

Содержание

1. Назначение и устройство реле давления
2. Разновидности
3. Подключение реле давления воды
4. Электрическая часть
5. Подключение к водопроводу своими руками
6. Регулировка реле давления воды
7. Как определить пороги срабатывания реле
8. Настройка реле давления для насоса или насосной станции
9. Выводы и полезное видео по теме

Назначение и устройство реле давления

Важно: устанавливать реле давления нет смысла, если в системе отсутствует гидроаккумулятора или насос. Так же при установке необходимо знать, что реле ставят за насосом и перед накопительным гидроаккумулятором. Иногда оно устанавливается на сам насос, в том числе и на погружаемый.

Устройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

• В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
• Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
• В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

• В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

• Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Рекомендуем к прочтению — эжектор

Подключение реле давления воды

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Важно предусмотреть подключение заземления, потому как прибор устанавливается на трубу с водой, может нести потенциальную опасность.

Устройство реле давления для насосной станции оборудовано:

• разъемами фазы и нуля от источника питания;
• такими же контактами от качающей станции;
• заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

• для удобства используется специальное устройство со штуцером на пять выводов;
• применяются различные фитинги;
• рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

---

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Выводы и полезное видео по теме

Для долгосрочной эксплуатации водопровода и полноценной функциональности сантехники необходимо отрегулированное давление в системе, что позволяет сделать регулировка реле давления воды. Тщательно подходите к выбору регулятора, он должен быть качественным!

Настройка реле давления для скважины

Автор Монтажник На чтение 9 мин Просмотров 3.9к. Обновлено 16.03.2021

Водозабор из скважинного источника погружным или поверхностным электронасосом — основной способ обеспечения водой частных домов при отсутствии централизованной водопроводной магистрали. При монтаже насосного оборудования и приборов автоматики один из важных этапов проведения работ — настройка реле давления для скважины.

Стоит отметить, что на рынке представлен довольно широкий ряд различных моделей напорных реле от отечественных и зарубежных производителей, отличающихся своим конструктивным исполнением. При этом отрегулировать любой механический прибор своими руками не так сложно при знании общего принципа его функционирования и наличии измерителя давления — манометра.

Рис. 1 Монтажная схема водоснабжения с погружным насосом

Содержание

1. Приборы автоматики для организации водозабора из скважин
2. Принцип работы механического реле давления
3. Характеристики гидрореле
4. Конструктивное устройство типового реле давления
5. Как подключить реле
6. Настройка реле давления для скважины

Приборы автоматики для организации водозабора из скважин

Любая система индивидуального водоснабжения из скважинного источника обязательно включает в себя следующие элементы:

Электронасос. В зависимости от расстояния водного зеркала от поверхности земли, объема водозабора, используют различные виды насосного оборудования.

В основном для всасывания воды применяет погружные электронасосы и их поверхностные аналоги как отдельно, так и в составе насосных станций.

Практически все модели погружных и поверхностных электронасосов работают по центробежному принципу действия. При такой конструкции вода всасывается рабочим колесом через центральный патрубок и выталкивается в боковое отверстие.

Гидравлический аккумулятор.Гидроаккумулятор – неотъемлемая часть любой водозаборной системы. Прибор представляет собой металлический бак, внутри которого размещена резиновая бутылкообразная мембрана.

При заполнении водой эластичная камера гидробака растягивается и давит на водные массы с определенным физическим усилием, что создает в системе необходимый рабочий напор. Также гидроаккумулятор нейтрализует гидравлические удары, создает некоторый запас воды и определяет своим объемом частоту циклов включения-отключения электронасоса.

Рис. 2 Схема подключения насосной станции для организации скважинного водоснабжения

Реле давления воды. Гидравлическое реле отвечает за автоматизацию работы всей водоснабжающей системы. Оно замыкает и размыкает контакты в линии электропитания насоса в зависимости от напора воды в водопроводной магистрали.

Реле сухого хода. Так как любой погружной насос не может функционировать вне водной среды из-за перегрева обмотки электродвигателя и соответственно ее перегорания, в цепь его электропитания дополнительно устанавливают защитное реле. Оно подает питание на насосный агрегат при наличии в магистрали водного потока и размыкает цепь при отсутствии воды.

Стоит отметить, что настройка порога срабатывания прибора сухого хода зависит от аналогичных параметров реле давления и находится за его нижней границей.

Манометр. Обязательный прибор любой водоснабжающей системы, необходимый для настройки автоматических приборов и контроля ее напорных характеристик.

Стоит отметить, что многие производители выпускают разнообразные модели перечисленных выше приборов. В некоторых модификациях реле давления для насоса и манометр совмещены в одном корпусе, во многих электронных конструкциях отсутствует гидроаккумулятор или его объем невелик. Также в электронных приборах все приведенные узлы нередко располагаются в одном блоке.

Фильтры. Фильтры всегда актуальны при использовании скважин на песке. В водопроводную магистраль устанавливают приборы грубой очистки и устройства картриджного типа.

Рис. 3 Разновидности механических гидрореле

Принцип работы механического реле давления

Как следует из названия, реле давления воды в системе водоснабжения обязано реагировать на ее напор. Как в механических, так и многих электронных моделях, для этих целей используют эластичную мембрану, расположенную за резьбовым патрубком прибора.

Если рассмотреть конструктивное устройство популярного механического прибора марки РДМ-5 с порогами срабатывания 1,4 и 2,8 бар, включенного в цепь питания насоса, то можно наблюдать следующую картину.

При повышении давления мембрана прогибается во внутрь и давит через ряд промежуточных элементов (тонкостенный металлический диск с двумя заостренными толкателями) на металлическую пластину, которая в свою очередь связана с контактной площадкой.

В определенный момент контакты размыкаются и подача питания на электронасос прерывается.

Во время водопотребления напор в водопроводе постепенно понижается, резиновая мембрана возвращается в свое исходное состояние и перестает давить на металлическую пластину, связанную с контактной группой.

В результате внутренние контакты замыкаются и электропитание вновь подается к погружному насосу, который начинает втягивать воду.

Рис. 4 Реле в составе типовой насосной станции

Характеристики гидрореле

Основные параметры любого реле давления — его диапазоны рабочих температур и регулировок напорных характеристик.

Некоторые агрегаты рассчитаны не только на функционирование в магистралях водоснабжения, но и на работу в системе отопления и горячего водоснабжения частного дома. В этом случае диапазон их рабочих температур доходит до 95 °С, что намного превышает стандартный порог в 40 °С.

Относительно напорных характеристик для индивидуальных домов этажностью не более трех вполне достаточно использования прибора с верхним порогом 5 — 7 бар для создания комфортного напора на высоких этажах в 3 бара.

С такими параметрами выпускают широкий ряд гидравлических реле, в случае необходимости не так сложно найти прибор и с более высоким порогом срабатывания до 20 бар.

Практически на всех установленных приборах указывают их степень защиты от проникновения посторонних веществ IP. Цифровой индекс 44 говорит о том, что приборы защищены от попадания внутрь объектов размером более 1 мм, а также капель и брызг под любым углом.

В характеристиках реле также указывают ток в амперах, на который оно рассчитано. Прибор следует подбирать с таким расчетом, чтобы этот показатель превышал максимальное токопотребление насоса.

При монтаже гидрореле учитывают размеры его резьбового подсоединительного патрубка. Обычно он оснащен наружной или внутренней резьбой, накидной гайкой типа американка, измеряемых в дюймах, основные типоразмеры — 1/4, 1/2 и 1 дюйм.

Рис. 5 Электронные реле

Конструктивное устройство типового реле давления

Обычно механическое гидрореле помещают в корпус из пластика с легкосъемной крышкой. Благодаря этому оно имеет надежную изоляцию от протекающего по контактной группе электрического тока.

Если снять верхнюю крышку, к примеру, прибора марки РДМ-5, то под ней можно обнаружить контактную группу и наклонную горизонтально расположенную металлическую пластину. На последней располагаются две подпружиненные шпильки с регулировочными гайками.

Шпилькой с пружиной большого размера задают верхний и нижний пороги срабатывания гидрореле, рядом с ней обычно ставят символ Р.

Вращая гайку на малой подпружиненной шпильке задают разницу между порогами срабатывания — дельту давлений, которая отмечается символом ΔР.

В стандартном приборе марки РДМ-5 диапазон изменения напорных характеристик составляет 1,0 — 4,6 бара.

Также внутри гидравлического реле находится клеммная колодка с зажимными винтами, при помощи которой следует подключать токоведущие провода.

Рис. 6 Конструкция и внешний вид модели РДМ-5

Как подключить реле

Если в системе водоснабжения частного дома используют поверхностную насосную станцию, то вопросов с подсоединением реле не возникает — все ее узлы смонтированы в едином блоке.

Для подключения прибора обычно используют практичный пятивходовой фитинг, к которому одновременно подсоединяют гидрореле, вход и выход водопроводной магистрали, манометр и гидроаккумулятор.

При использовании реле в магистрали с погружным электронасосом, прибор придется монтировать отдельно. Для его установки применяют переходные фитинги с резьбовыми патрубками нужного размера.

Так как пятивходовая арматура не позволяет подключить реле сухого хода, дополнительно используют еще один тройник.

В современных индивидуальных домах для организации холодной водоподачи чаще других используют трубы из полипропилена, для подключения к ним арматуры с металлической резьбой применяют переходные фитинги пластик-металл. Их несложно подсоединить к латунной арматуре – тройникам, крестовинам, фильтрам, шаровым кранам.

Электронасос подключают через гидрореле проводом с сечением, рассчитанным на максимальный ток его потребления. В самом приборе имеются клеммы для подсоединения заземляющего провода.

Рис. 7 Электрическая схема и пример подключения РДМ-5 (М – электродвигатель насоса, L1, L2 – провода электропитания)

Настройка реле давления для скважины

Перед проведением работ определяют, какие пороги отключения и включения насоса необходимы для оптимального функционирования системы водоснабжения.

Общепринятым считают показатели для одноэтажных домов нижнего порога в 1,5 бара и верхнего в 3 бара.

Далее устанавливают правильное давление в гидравлическом баке. Типовой гидроаккумулятор имеет сзади ниппель, при помощи которого в него можно закачивать воздух автомобильным или велосипедным ручным насосом.

Установлено, что давление в гидроаккумуляторе должно быть настроено примерно на 10% меньше нижнего порога срабатывания реле.

Поэтому манометром проверяют напор воздуха внутри гидробака и при необходимости его спускают или подкачивают до значений 1,3 — 1,4 бара.

Далее приступают непосредственно к регулировке порогов срабатывания реле, проводя операции в следующей последовательности:

• К установленному в водопроводную магистраль реле подсоединяют провода питания электронасоса и включают агрегат, подразумевая, что все элементы системы уже окончательно смонтированы вместе с фильтрами, арматурой, гидроаккумулятором и манометром.
• Насос начинает закачивать воду и в определенный момент выключается при достижении определенного напорного порога. Воду сливают и фиксируют нижний порог на манометре.
• Затем вращают регулировочный винт рожковым или торцевым ключом на большой шпильке с учетом того, что ослабление пружины вызывает снижение нижнего (верхнего) порогов, а ее сжатие приводит к их повышению.

Рис. 8 Настройка реле давления для скважины РДМ-5

• После того, как был выставлен нижний порог срабатывания, приступают к регулированию разницы между нижним и высшим значением при помощи вращения гайки на малой шпильке. Стоит отметить, что ее поджимание ведет к увеличению дельты.
• При установке разницы между порогами срабатываний в 1,5 бара снова по манометру проверяют верхний и нижний показатель. Они могут сместиться в ту или иную сторону, для получения нужного значения снова вращают гайку в необходимом направлении на большой шпильке. Не исключено, что перечисленные операции придется повторять несколько раз, не забывая о том, что зажим гаек приводит к повышению нижнего (верхнего) порога и дельты.

При регулировке реле следует придерживаться заводских настроек. Не рекомендуется устанавливать слишком низкую дельту менее 1-го бара — это приведет к неоправданно частым включениям насосного агрегата. Обычно специалисты рекомендуют настроить разницу между порогами в диапазоне 1,2 -1,7 бара.

Рис. 9 Реле в обвязке глубинных насосов

В настоящее время для водоснабжения из скважин используют широкий ряд погружных насосов и поверхностных станций, одним из основных элементов которых является реле давления. Перед эксплуатацией обычно все приборы механического типа приходится настраивать вручную, если пользователю не подходят их заводские установки. Регулировка и настройка реле давления для скважины своими руками не вызывает особых сложностей, для этого необходимо лишь иметь простой гаечный ключ и манометр для контроля.

Как быстро отрегулировать реле давления в скважине!

Как увеличить давление воды в резервуаре для воды?

Если вы используете воду из колодца, а текущее давление воды низкое или вы хотели бы увеличить его, особенно если у вас есть спринклерная система, вам необходимо отрегулировать давление включения и выключения реле давления.

Реле давления — это небольшое устройство рядом с напорным баком, которое отвечает за включение и выключение скважинного насоса. Он делает это, определяя давление воды в гидроаккумуляторе, обеспечивая достаточное давление воды в вашем доме.

Реле давления имеют 2 настройки давления: давление включения и давление отключения. Давление включения — это настройка более низкого давления, когда реле давления запускает насос, а давление отключения — это настройка более высокого давления, когда реле выключает насос.

Обычно разница между давлением включения и выключения составляет 20 фунтов на кв. дюйм. Если давление включения реле давления составляет 40 фунтов на квадратный дюйм, давление отключения будет равно 60 фунтов на квадратный дюйм. Заводские настройки реле давления также находятся под его крышкой.

Чтобы отрегулировать давление включения и выключения реле давления, отключите питание насоса и снимите крышку реле. С помощью гаечного ключа затяните гайку на большой пружине, чтобы увеличить давление, или ослабьте ее, чтобы уменьшить давление. Каждый оборот производит изменение давления примерно на 2-3 фунта на квадратный дюйм.

Маленькая пружина изменяет только разницу давлений. Это означает, что затягивание или ослабление гайки изменит только давление отсечки.

Важно помнить, что после регулировки давления включения и выключения реле давления следует также отрегулировать давление в гидробаке. В идеале давление в резервуаре должно быть на 2 фунта на квадратный дюйм ниже давления включения.

Это означает, что если вы изменили давление отсечки с 30 до 40 фунтов на квадратный дюйм, вам нужно будет отрегулировать давление в баке с 28 до 38 фунтов на квадратный дюйм. Невыполнение этого требования значительно уменьшит просадку вашего гидробака.

Как отрегулировать реле давления

Отрегулировать реле давления очень просто, и каждый домовладелец, использующий воду из колодца, должен знать, как это сделать. Единственное, что вы должны помнить, это работать безопасно, отключая питание каждый раз, когда вы работаете с реле давления.

Ниже приведены шаги, которые необходимо выполнить при регулировке реле давления:

1. Определите текущее давление включения и отключения

входное и отсечное давление и на что его нужно настроить. Как я уже говорил, настройки давления находятся под крышкой реле давления, но вы также можете определить их самостоятельно.

Вот как проверить текущее давление включения и отключения:

• Включите ближайший кран.
• Следите за манометром рядом с гидробаком (обычно на коллекторе внизу бака).
• Обратите внимание на давление при включении насоса. Это давление включения.
• Закрыть кран.
• Дайте баку заполниться водой и снова обратите внимание на давление, когда насос отключится. Это давление отключения реле давления.

Обычно у вас должна быть разница в 20 фунтов на квадратный дюйм между давлением включения и давлением отключения. Если оно больше или меньше, вам также необходимо отрегулировать перепад давления. Подробнее об этом позже в этом посте.

2. Отключите питание реле давления

На реле давления много оголенных проводов. Никогда не пытайтесь отрегулировать реле давления, когда оно все еще находится под напряжением. Мало того, что вы подвергаете себя риску, дети, домашние животные могут подойти, пока вы работаете, что подвергает их серьезному риску.

Отключите питание вашего давления и отсоедините его от электрической розетки. Это будет повторяться, так как вам придется включать и выключать питание, пока вы выполняете настройки, но это правильный способ сделать это.

3. Отрегулируйте давление включения и отключения

• Крышка реле давления обычно крепится с помощью гайки или отвертки. Снимите крышку и отложите ее в сторону.
• Сняв крышку, вы увидите 2 пружины, сжатые на болтах с помощью гаек. Будет большая и малая весна. Большая пружина используется для регулировки давления включения и отключения.

• Чтобы увеличить давление включения и выключения, с помощью ключа поверните гайку на большой пружине по часовой стрелке (затяните ее). Это сильнее сожмет пружину.
• Если вы хотите уменьшить давление включения и выключения, поверните гайку против часовой стрелки (ослабьте ее).

Примечание : Один полный оборот приводит к изменению давления включения и отключения на 2–3 фунта на кв. дюйм. Таким образом, если вы хотите увеличить давление включения и выключения на 10 фунтов на квадратный дюйм, вам нужно будет повернуть гайку примерно на 3,5 оборота.

• Чтобы проверить, есть ли у вас желаемые настройки реле давления, поместите крышку на реле давления и включите питание насоса/реле давления.
• Откройте ближайший кран и снова проверьте новое давление включения насоса.
• Если желаемое давление включения еще не достигнуто, выключите насос и выполните дополнительную регулировку.
• Повторяйте описанные выше процедуры до тех пор, пока не получите нужное давление включения и выключения реле давления.

4. Отрегулируйте перепад давления (дополнительно)

Перепад давления относится к разнице между давлением включения и отключения. Как я уже сказал, эта цифра должна быть 20 фунтов на квадратный дюйм, но вы также можете изменить ее, если хотите.

Как и при регулировке давления включения и выключения, вам необходимо отключить питание реле давления. Поверните гайку на маленькой пружине по часовой стрелке, чтобы увеличить давление отключения, или против часовой стрелки, чтобы уменьшить давление отключения.

Примечание : Если вы отрегулируете давление отсечки до значения, которое насос не может достичь, вы заметите, что ваш насос будет работать непрерывно, не выключаясь. Что вам нужно сделать в этом случае, так это выключить насос и отрегулировать давление отсечки на более низкое значение.

5. Отрегулируйте давление в резервуаре скважины

После регулировки давления включения и отключения реле давления вам также необходимо отрегулировать резервуар высокого давления. Помните, что верхняя половина вашего напорного бака представляет собой воздушную камеру, которая сжимается водой в мочевом пузыре для достижения давления воды.

Как я упоминал ранее, давление в гидробаке должно быть на 2 фунта на кв. дюйм ниже, чем давление включения реле давления. Поэтому вам нужно будет проверить давление воздуха в гидробаке, а затем отрегулировать его в соответствии с новыми настройками реле давления.

Проблема в том, что сначала нужно слить бак. Проверка давления в напорном баке, полном воды, даст вам давление воды, но не давление в воздушной камере.

Вот как настроить гидробак:

• Отключите питание скважинного насоса.
• Проверьте, не перекрыт ли клапан между напорным баком и водопроводом в вашем доме. Выключи это.
• Подсоедините садовый шланг к сливному клапану в нижней части напорного бака и включите клапан. Дайте баку полностью стечь.

Примечание. Если между вашим напорным баком и водопроводом дома нет запорного клапана, вам потребуется слить напорный бак из одного из кранов. Просто не забудьте отключить или отвести оборудование для фильтрации воды, чтобы предотвратить его засорение отложениями.

• Снимите крышку воздухозаборника в верхней части ресивера и подсоедините шинный манометр. Проверьте показания давления на манометре.

• Используйте воздушный компрессор или даже велосипедный насос, чтобы увеличить давление в баке, если вы отрегулируете настройки реле давления вверх. Если вы уменьшили давление включения и выключения, вам потребуется сбросить давление из бака, нажав на поршень.
• После того, как вы отрегулировали давление в гидробаке, закройте сливной клапан и включите питание насоса. Откройте запорный вентиль дома.

И в основном это то, как отрегулировать реле давления вашей скважины и гидробак. Я надеюсь, что вы нашли это руководство полезным.

Связанный пост: Как заменить реле давления.

Как отрегулировать реле давления

Убедитесь, что каждый компонент вашей системы работает правильно, например реле давления, чтобы вся ваша система оставалась безопасной и точной. В зависимости от того, какой продукт у вас есть, вам понадобится либо плоская отвертка, либо шестигранник. ключ или защитный шестигранный ключ. Дополнительную информацию о подходящих инструментах и ​​требованиях к питанию можно найти на нашем веб-сайте или в бюллетенях с инструкциями к вашему продукту.

Вам понадобится точный источник давления или вакуум для подтверждения давления. В зависимости от типа переключателя вам также понадобится циферблатный или аналоговый манометр, эталонный манометр или вакуумметр для подтверждения давления или вакуума. Блок питания также потребуется мультиметр или лайтбокс для питания реле давления и считывания изменения уставки давления.

Мы рекомендуем использовать соответствующий индикатор часового типа. Калибровка от 3 до 5 процентов для полной точности шкалы или выше. Пожалуйста, обратитесь к техническому паспорту вашего продукта для получения информации об ограничениях продукта. Помните, что для всех реле давления, за исключением вакуумных, вращение регулировочного винта по часовой стрелке увеличит настройку давления, а вращение против часовой стрелки уменьшит настройку давления.

На вакуумном выключателе произойдет обратное и применяется обратное. Например, на этом переключателе серии Gems PS-61 снимите черный резиновый колпачок, вставьте шестигранный ключ и слегка поверните его в любом направлении, пока шестигранник не защелкнется. Увеличьте давление применяется к переключателю, контролируя давление с помощью регулятора давления и контролируя давление с помощью циферблата или аналогового манометра. Помните, чтобы не повредить продукт. Не применяйте вакуум к реле давления Gems.

Узнайте больше о реле давления >

Выберите регулируемое реле давления >

Реле низкого давления серии PS11

Реле низкого давления серии PS11 идеально подходят для приложений с низким давлением. Срок службы этих переключателей составляет 1 миллион циклов, что делает их чрезвычайно надежными. Их микропереключатель мгновенного действия сбрасывается автоматически и соответствует или превышает…

Узнайте больше о реле низкого давления серии PS11

Реле давления серии PS41

Реле давления серии

PS41 предназначены для приложений с высокими требованиями, где важны пространство и/или цена. В этих переключателях используется поршнево-мембранная конструкция, сочетающая в себе высокое испытательное давление поршневой технологии с чувствительностью…

Узнайте больше о реле давления серии PS41

Реле давления серии PS61

Реле давления серии

PS61 предназначены для OEM-приложений и доступны с повышенной степенью защиты от проникновения (IP) до IPX7, IPX9K и IP6KX и встроенными электрическими соединениями. Реле давления PS61 выдерживают температуру до…

Узнайте больше о реле давления серии PS61

Реле давления серии PS71

Гидравлические реле давления серии

PS71 — это универсальные гидравлические реле давления общего назначения, которые можно использовать в широком спектре датчиков гидравлического и пневматического давления. Проверенная конструкция поршень/мембрана…

Узнайте больше о реле давления серии PS71

Датчик давления серии PS72

Датчики давления серии

PS72 представляют собой универсальные реле давления на основе микропереключателей, предназначенные для OEM-применений среднего давления. Они предлагают все характеристики нашей проверенной модели PS71 с низкотемпературной способностью Kapton®….

Узнайте больше о датчике давления серии PS72

Реле давления серии PS75

Реле давления серии

PS-75 имеют полностью металлические поверхности для защиты от перегрузки и обеспечивают надежную работу при чрезвычайно высоких скачках давления. Они оснащены изнашиваемым диском и амортизирующим кольцом для увеличения срока службы. В PS-75 используется поршень/мембрана…

Узнайте больше о реле давления серии PS75

Реле давления серии PS76

Реле давления серии

PS76 — это универсальные реле давления на основе микропереключателей, предназначенные для OEM-применений высокого давления. Они предлагают все характеристики нашей проверенной модели PS75 с низкотемпературной способностью Kapton°….

Узнайте больше о реле давления серии PS76

Руководство по регулировке реле давления скважинного насоса

Реле давления скважинного насоса — это переключатель, который можно использовать для включения и выключения давления в скважинном насосе. Время от времени вам может понадобиться увеличить или уменьшить давление, чтобы улучшить подачу воды в разные части вашего дома.

Это руководство покажет вам все, что вам нужно знать о реле давления вашей помпы, в том числе о том, как его отрегулировать.

Как отрегулировать реле давления скважинного насоса

К счастью, регулировка реле давления скважинного насоса не является сложным процессом, поэтому вы можете сделать это, выполнив всего несколько простых шагов.

1. Отключите питание скважинного насоса. Поскольку вы будете работать с электрическими компонентами, вы хотите исключить риск поражения электрическим током.

2. Снимите крышку переключателя, чтобы открыть его внутреннюю работу. Вы увидите маленькую и большую пружину, каждая с гайкой сверху.

3. Поверните гайку на верхней части большей пружины против часовой стрелки, чтобы снизить давление включения и выключения. Если вам нужно поднять оба давления, вы можете повернуть его по часовой стрелке. Общее эмпирическое правило заключается в том, что 1 оборот регулирует ваше давление на 2-3 фунта на квадратный дюйм.

4. Если вы регулируете давление включения, вам также необходимо изменить заряд воздуха в напорном баке, который должен быть на 2 фунта на квадратный дюйм ниже, чем давление включения.

Если вы будете внимательно следовать этим шагам, вы сможете легко отрегулировать давление в скважине. Если ваше давление по-прежнему не идеальное или кажется, что проблема может ухудшиться, возможно, пришло время обратиться к специалисту, чтобы решить проблему.

Нужна срочная помощь? Наш инструмент поиска сантехников -> местного сантехника <- поможет вам найти профессиональных разнорабочих рядом с вами за минут!

Как настроить реле давления Square D?

Маловероятно, что вам понадобится регулировать меньшую пружину, которая представляет собой квадрат D или дифференциал. Единственный случай, когда вам нужно это сделать, — это если вы меняете давление отсечки.

Однако, если вы не получили указание сделать это от профессионала или не знаете, как обращаться с насосом, вам вообще не следует прикасаться к дифференциалу.

Однако, если вам нужно внести какие-либо изменения, вы можете выполнить следующие действия.

1. Отключите питание скважинного насоса во избежание риска поражения электрическим током.

2. Снимите крышку и еще раз проверьте заводские настройки, которые должны быть указаны на внутренней стороне крышки.

3. Найдите меньшую из двух пружин или квадратную D.

4. Осторожно поверните квадратную D-гайку против часовой стрелки, чтобы снизить давление отсечки, или по часовой стрелке, чтобы увеличить давление отсечки.

Опять же, вы должны соблюдать осторожность при этом, потому что неправильная регулировка может привести к тому, что помпа будет работать непрерывно. Это верный способ сократить срок службы помпы.

Однако, если вы уверены в своих силах, чтобы выполнить настройку такого типа, вы можете попробовать. Просто убедитесь, что вы действуете осторожно.

Нужна срочная помощь? Наш инструмент поиска сантехников -> местного сантехника <- поможет вам найти профессиональных разнорабочих рядом с вами за минут!

На что должно быть установлено реле давления в моей скважине?

Самый простой способ узнать, на какое значение должно быть настроено реле давления скважины, — это снять крышку реле и посмотреть на заднюю часть. Там вы найдете предустановки производителя, которые подскажут вам, какими должны быть ваши настройки.

Однако, как правило, настройки давления основываются на ваших предпочтениях и размере вашего дома. Изменения в настройках повлияют на давление воды и эффективность других ваших приборов.

В общем, если вы хотите более низкое давление воды или хотите иметь одноэтажный дом, выберите низкий PSI. Стандарт для более низкого давления составляет 30 фунтов на квадратный дюйм для включения и 50 фунтов на квадратный дюйм для отключения.

Однако, если у вас большой дом или несколько этажей, вам понадобится более высокое давление. Стандарт для более высокого давления составляет 40 фунтов на квадратный дюйм для включения и 60 фунтов на квадратный дюйм для отключения.

Это обеспечит смыв в туалетах и ​​достаточное функционирование смесителей и душей.

Другие вещи, которые следует учитывать:

• Возраст вашей сантехники
• Сколько человек проживает в вашем доме
• Сколько приборов в вашем доме

Как сбросить реле давления в скважине?

Сброс реле давления скважины — довольно быстрая задача, которая не займет у вас больше нескольких минут. Это проще, чем регулировка реле давления, и не требует снятия каких-либо компонентов.

1. Обойдите дом и выключите все приборы, которые могут использовать воду. Сюда входят холодильники с льдогенераторами, работающими автоматически.

2. Найдите реле давления. Вероятно, это будет небольшая серая коробка, прикрепленная к трубе, подсоединенной к вашему резервуару.

3. Найдите маленький рычаг сбоку. Это ваш рычаг сброса. Он имеет три положения: Auto, Start и Off.

4. Переместите рычаг сброса вверх в положение «Пуск» или примерно на 30 градусов, если вы не видите маркировки. В этот момент вы начнете слышать, как вода течет из колодца в резервуар.

5. Следите за манометром и удерживайте рычаг сброса в том же положении, пока манометр не покажет 40 фунтов на квадратный дюйм (или 30 фунтов на квадратный дюйм, если вы хотите использовать более низкое давление).

6. Как только давление достигнет 40 PSI, верните переключатель в положение Auto. Насос будет продолжать работать до достижения давления отключения, которое будет равно 60 или 50, в зависимости от того, какое значение вы установите для давления отключения.

Нужна срочная помощь? Наш инструмент поиска сантехников -> местного сантехника <- поможет вам найти профессиональных разнорабочих рядом с вами за минут!

Разница между реле давления 30 50 и 40 60

Для скважинных реле давления существуют две стандартные настройки: 30/50 и 40/60 PSI. Первое число — это уровень давления, при котором система скважины включится, а второе — это уровень давления, при котором система отключится.

Настройки напрямую влияют на давление воды в вашем доме.

Переключатели 30/50 и 40/60 подходят для обычных жилых колодцев, включая струйные, погружные и поршневые насосы. Тем не менее, коммутаторы 30/50 лучше подходят для небольших жилых домов, а коммутаторы 40/60 оборудованы для обслуживания больших или многоэтажных домов.

Выключатели 30/50, как правило, лучше подходят для старой сантехники, чем выключатели 40/60. Это связано с тем, что старая сантехника не выдерживает высокого давления воды, а также современная сантехника, поэтому предпочтительнее использовать более низкое давление воды, чтобы не повредить трубы.

Большинство переключателей можно регулировать. Итак, если вы покупаете переключатель 30/50, вы сможете при необходимости настроить его на 40/60. Однако сначала вам нужно проверить максимальное давление, которое может выдержать ваш насос.

Например, если ваша помпа выдерживает только давление 50 фунтов, вы не сможете установить переключатель в положение 40/60.

Как я узнаю, что мое реле давления в скважине неисправно?

Есть несколько контрольных признаков, указывающих на неисправность реле давления. Наиболее распространенные признаки того, что ваш коммутатор неисправен, включают:

• Насос продолжает работать, несмотря на достижение давления отключения
• Насос не включается, когда должен
• В туалетах не смывается вода или вода не течет
• Низкое давление воды
• Ваш насос включается и выключается, даже если вы не используете какие-либо приспособления

Однако, прежде чем приступить к сбросу реле давления, имейте в виду, что, хотя это общие признаки неисправного реле давления, они могут многие другие проблемы.

Например, если вы постучите рукояткой отвертки по трубке под датчиком давления и увидите искру, проблема в вашем переключателе. Однако, если вы не видите искры, это может быть проблема с вашим контроллером или плохим соединением в трубке.

И помните, прежде чем вы начнете копаться внутри коммутатора, чтобы найти проблему, всегда сначала отключайте питание коммутатора.

Связанная статья: Техническое обслуживание напорного бака: пошаговое руководство

Нужна срочная помощь? Наши -> инструмент поиска местного сантехника <- поможет вам найти профессиональных разнорабочих рядом с вами за минут!

Как повысить давление колодезной воды | Домашние руководства

Автор: Лори Бреннер Обновлено 19 декабря 2018 г. давление воды в вашем новом загородном доме. Когда вы включаете душ и вынуждены бегать в нем, чтобы промокнуть, повышение давления воды в доме выходит на первый план. Для повышения давления воды в колодце требуется несколько быстрых регулировок гидробака и реле давления.

1. 1.

   Выключите автоматический выключатель, который подает питание на скважинный насос и реле давления. Этот важный шаг обеспечивает вашу безопасность при работе с системой. Как скважинный насос, так и реле давления обычно работают в одном и том же контуре.

2. 2.

   Найдите клапан наполнения воздухом в верхней части гидробака. Напорный бак находится рядом с скважинным насосом. Клапан наполнения воздухом аналогичен клапанам на шинах для добавления воздуха, хотя клапан наполнения воздухом на баке металлический.

3. 3.

   Подсоедините манометр к клапану наполнения воздухом, чтобы получить показания давления в баке. Значение по умолчанию для большинства резервуаров составляет 28 фунтов на квадратный дюйм, но оно могло бы быть ниже, если бы оно было установлено в соответствии с настройкой реле давления по умолчанию, которая составляет 20 фунтов на квадратный дюйм. Давление в резервуарах под давлением обычно на 2–4 фунта на кв. дюйм ниже уставки включения реле давления. Запишите показания, потому что вам нужно будет добавить воздуха перед завершением проекта.

4. 4.

   Найдите коробку реле давления, небольшую прямоугольную коробку, установленную на трубопроводе от колодца до напорного резервуара. Коробки реле давления обычно серого или черного цвета и имеют небольшой желудь или корончатую гайку, которая удерживает крышку на месте. Приблизительно 4 дюйма в длину и почти 3 дюйма в ширину коробка стоит над трубопроводом рядом с манометром, показывающим давление воды в водопроводе. Обратите внимание на настройку манометра, так как это текущий уровень давления в системе подачи воды.

5. 5.

   Снимите гайку на крышке, повернув ее разводным ключом против часовой стрелки. Снимите крышку с коробки. Посмотрите на лицевую сторону или внутреннюю сторону обложки, чтобы найти схему. Некоторые производители реле давления включают схему с указанием конкретных настроек реле давления, таких как «20/40», «30/50» и «40/60».

6. 6.

   Осмотрите компоненты реле давления. Обратите внимание на точки контакта и две гайки, требующие регулировки для изменения настроек. Гайка на 1/2 дюйма предназначена для давления включения, при котором насос включается. При включении крана в доме давление в баке падает по мере ухода воды. Переключатель передает насосу сообщение о включении, когда давление падает до уставки включения. Чтобы увеличить настройку включения, отрегулируйте гайку по часовой стрелке с помощью 1/2-дюймового ключа.

7. 7.

   Поместите 7/16-дюймовый ключ на вторую гайку и поверните его по часовой стрелке, чтобы увеличить настройку отсечки для скважинного насоса. Вторая настройка сообщает насосу об отключении после достижения желаемого уровня давления и заполнения гидробака. Установите крышку обратно на переключатель, но пока не затягивайте колпачковую гайку.

8. 8.

   Снова включите автоматический выключатель, чтобы проверить настройки реле давления. Найдите водяной клапан рядом с напорным баком и откройте его, чтобы слить воду из бака, пока не включится насос. Обратите внимание на настройку манометра при включении насоса. Перекройте водяной клапан и обратите внимание на манометр, чтобы отметить давление, когда насос выключается. Типичные настройки включения и выключения насоса включают 20 для включения насоса и 40 для отключения, 30 и 50, а также 40 и 60. Если настройки реле давления отличаются, отрегулируйте, чтобы выбрать 30 или 40 для включения, и 50 или 60 для отключения. Повторяйте этот процесс, пока не получите желаемую настройку. Не забудьте выключить автоматический выключатель, когда будете регулировать реле давления.

9. 9.

   Добавьте воздух в ресивер через клапан наполнения воздухом, используя переносной ресивер. Периодически проверяйте давление при добавлении воздуха с помощью манометра. Добавляйте или выпускайте воздух до тех пор, пока настройка гидробака не будет на 2–4 фунта на кв. дюйм ниже настройки включения реле давления. Если настройка включения равна 40, отрегулируйте гидробак до 38 или 36. Если 30, отрегулируйте до 28 или 26 фунтов на квадратный дюйм.

10. 10.

    Установите на место крышку реле давления и гайку после завершения настройки. Включите питание.

    Вещи, которые вам понадобятся

    Совет

    Не устанавливайте отсечку выше 60 psi, если реле давления не поддерживает более высокое значение. Слишком высокая регулировка давления может привести к поломке водопроводной трубы, протечкам и выходу из строя переключателя.

    Перед регулировкой параметров реле давления и бачка очистите кран и душевые насадки в доме, чтобы убедиться, что ни одна из их маленьких сеток не забита песком или другим мусором из системы подачи воды. Проверьте горячую и холодную подачу стиральной машины, а также очистите эти маленькие экраны.

    Еще один способ повысить давление в системе — модернизировать погружной насос. Насосы оцениваются по галлонам воды в минуту, которые они подают. Большинство насосов, как правило, согласовываются с системой восстановления скважины человеком, который устанавливал насос в первую очередь.

    Предупреждение

    Не устанавливайте отсечку выше 60 psi, если реле давления не поддерживает более высокое значение. Слишком высокая регулировка давления может привести к выходу из строя водяного переключателя и разрыву трубы.

    Всегда соблюдайте осторожность при работе с инструментами, водой и электричеством. Прежде чем изменять настройки реле давления, убедитесь, что автоматический выключатель выключен и в системе нет электричества. Если у вас нет опыта, вызовите профессионала, чтобы сделать эти корректировки.

Ссылки

• Вода в долине Махонинг: резервуары под давлением в скважине

Биография писателя

Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 19 лет.75. Она писала для газет, журналов, интернет-изданий и сайтов. Бреннер окончил Coleman College в Сан-Диего.

Как быстро отрегулировать реле давления в скважине!?

Были ли у вас когда-нибудь проблемы с регулировкой реле давления в скважине? Если да, то читайте дальше, чтобы узнать о некоторых быстрых способах регулировки реле давления в скважине.

Реле давления в скважине — это защитное устройство, которое предотвращает попадание воды в ваш дом или здание в случае неисправности насоса. Выключатель предназначен для перекрытия потока воды в течение нескольких секунд после прекращения работы насоса.

Колодезные реле давления бывают двух видов: ручные и автоматические. Ручные переключатели требуют, чтобы вы вручную включали и выключали их. Автоматические выключатели автоматически включаются и выключаются при запуске и остановке насоса.

1 Как увеличить давление воды в резервуаре для воды?

2 Как отрегулировать реле давления?

Как увеличить давление воды в резервуаре для воды?

Если у вас проблемы с низким давлением воды в доме, пора выяснить, что может быть причиной этой проблемы. Возможно, что-то пойдет не так, в том числе проблема с водонагревателем или водопроводной системой.

Первое, что нужно проверить, это наличие утечек в ваших трубах. Утечка может вызвать медленное капание воды, что снизит давление в вашем резервуаре.

Следующим шагом является проверка состояния водонагревателя. Его должным образом обслуживал профессиональный сантехник, поэтому убедитесь, что термостат установлен правильно, а мощность устройства достаточна для нагрева всей воды, выходящей из вашего крана.

Если эти рекомендации вам не подходят, позвоните местному сантехнику, который специализируется на бытовых сантехнических услугах. Они знают, как найти источник проблемы и быстро ее устранить.

​

Как отрегулировать реле давления?

Были ли у вас когда-нибудь проблемы с регулировкой реле давления? Если да, то вы, вероятно, не хотите этого слышать, но вам следует отрегулировать реле давления, прежде чем вы начнете использовать водонагреватель.

Ваше реле давления регулирует подачу электроэнергии в бак с горячей водой. Когда температура внутри резервуара достигает 140 градусов по Фаренгейту, выключатель отключает питание, чтобы предотвратить перегрев. Проблема в том, что некоторые переключатели слишком чувствительны и отключают питание, даже если бак не полный или пустой. Это может вызвать такие проблемы, как протекающий кран или сломанные трубы.

Чтобы решить эту проблему, вам нужно отрегулировать реле давления. Чтобы начать, выполните следующие действия.

Определение текущего давления включения и выключения

Значения. Чтобы определить текущее давление включения и отключения, выполните следующие действия:

1) Выключите главный выключатель (или отсоедините цепь).

2) Снимите накладку с верхней части реле давления.

3) Измерьте максимальное давление, при котором клапан открывается при нормальных условиях.

4) Измерьте минимальное давление, при котором клапан закрывается при нормальных условиях.

5) Добавьте 10 фунтов на квадратный дюйм к максимальному значению давления и вычтите 20 фунтов на квадратный дюйм из минимального значения давления. Эти значения представляют собой давление включения и отключения.

6) Замените крышку.

7) Включите главный выключатель (или снова подключите цепь).

8) Подождите 15 минут, чтобы реле давления стабилизировалось.

9) Повторите шаги с 1 по 7, чтобы измерить новые значения давления включения и отключения.

Отключить питание реле давления

1) Отключите питание реле давления.

2) Открутите крепежные винты реле давления.

3) Вытащите реле давления из корпуса.

4) Отсоедините все провода, подключенные к реле давления. Вы также можете отключить любые другие электрические компоненты, подключенные к той же цепи.

5) Выключите главные выключатели (или снимите крышку блока предохранителей).

6) Закрутите реле давления на место.

Регулировка давления включения и отключения

1) Откручивайте регулировочный винт реле давления до тех пор, пока клапан не будет двигаться свободно.

2) Закрутите регулировочный винт.

3) Повторяйте шаги 1 и 2, пока клапан не перестанет двигаться.

4) Затяните регулировочный винт.

5) Повторяйте шаг 3, пока клапан снова не начнет двигаться.

6) Полностью затяните регулировочные винты.

Регулировка перепада давления (дополнительно)

Настройка перепада давления позволяет контролировать количество воды, протекающей через реле давления. Большинство реле давления имеют две настройки: низкую и высокую. Низкий обычно используется в холодную погоду, а высокий — в теплую.

Чтобы изменить настройку перепада давления, выполните следующие действия: 1) Откручивайте регулировочный винт реле давления до тех пор, пока клапан не сможет свободно двигаться.

2) Переместите клапан вверх или вниз, пока он не остановится.

3) Затяните регулировочную ручку.

4) Повторяйте шаги с 1 по 3, пока клапан снова не перестанет двигаться.

5) Полностью затяните регулировочные ручки.

Если у вас возникли проблемы с регулировкой реле давления, обратитесь за помощью к авторизованному специалисту по обслуживанию.

Регулировка давления в колодезном резервуаре

Реле давления в колодезном резервуаре контролирует, сколько воды поступает в колодезный резервуар. Он предотвращает переполнение резервуара, чтобы он не переполнялся. Неправильная настройка реле давления может привести к повреждению двигателя насоса.

Чтобы отрегулировать реле давления, выполните следующие действия:

1) Отключите питание реле давления, выключив главный выключатель (если применимо), сняв крышку блока предохранителей или отключив цепь.

2) Снимите реле давления с колодца.

3) Поднимите реле давления примерно на 4 дюйма над дном колодца. Реле давления должно находиться на уровне поверхности земли.

4) Установите реле давления таким образом, чтобы оно открывалось, когда давление внутри колодца достигает 5 фунтов на квадратный дюйм.

5) Опустите реле давления в колодец.

6) Снова подсоедините реле давления к колодцу.

7) Снова включите питание.

Заключение

Реле давления предназначены для защиты вашего дома от затопления, вызванного избыточным давлением подачи воды. Они работают, открываясь, когда давление превышает определенный порог.

Однако они могут выйти из строя, если забьются мусором. Чтобы предотвратить эту проблему, часто проверяйте реле давления и очищайте его по мере необходимости.

Регулировка реле давления воздушного компрессора

В этой статье мы объясним, как правильно настроить переключатель воздушного компрессора. Мы начнем с некоторой справочной информации об их функциях, а затем пошагового руководства по настройке. Прокрутите вниз, если хотите сразу перейти к пошаговым инструкциям.

Закажите реле давления компрессора онлайн сегодня

Какова функция переключателя компрессора?

Используются для поддержания давления в баке между заданным нижним и верхним давлением. Когда давление в баке превышает верхний или нижний предел, срабатывает электрический выключатель.

Нормально замкнутые (НЗ) выключатели разрывают цепь, когда давление превышает верхний предел. Это выключит насос компрессора. Когда давление со временем падает и пересекает нижний предел, переключатель замыкает электрическую цепь. Это активирует насос компрессора до тех пор, пока не будет достигнут верхний предел.

Типовые характеристики давления бака компрессора

Нормально разомкнутый (НО) переключатель работает в противоположном направлении. Он разрывает цепь на нижнем пределе и замыкает цепь на верхнем пределе. Кроме того, имеются переключающие контакты, которые позволяют пользователю выбирать между нормально-замкнутым и нормально-разомкнутым режимом работы.

Нижний и верхний предел для переключателей компрессора называются давлением включения и выключения. Разница между давлением включения и выключения называется гистерезисом.

Большинство переключателей позволяют пропорционально регулировать значения включения и выключения, регулируя основную пружину. Гистерезис (разницу между давлением отключения и включения) часто можно настроить с помощью второй меньшей регулировочной пружины. Таким образом, переключатель можно легко установить с помощью 2 установочных винтов.

Схема реле давления воздушного компрессора

На приведенном ниже графике показана типичная схема реле давления. Горизонтальная ось показывает давление отключения, а вертикальная ось – давление включения. Заштрихованная область показывает диапазон, в котором может работать переключатель.

Диаграмма давления для типового переключателя компрессора

Чтобы объяснить, как его использовать, давайте рассмотрим следующие два примера:

• Пример 1: Пользователь хочет настроить переключатель на давление отключения 10 бар и давление включения 7 бар. Гистерезис составляет 3 бара. Давление отключения и включения пересекаются в точке А. Точка А находится в заштрихованной области, поэтому этот конкретный переключатель можно использовать для желаемых настроек.
• Пример 2: Пользователь хочет установить давление отключения 10 бар и давление включения 6 бар (гистерезис 4 бар). Пересечение в точке B находится за пределами заштрихованной области. Эта настройка невозможна с этим переключателем.

Пошаговая регулировка

Шаг 1 — Подготовка

Перед началом работы убедитесь, что питание отключено. Убедитесь, что у вас есть паспорт вашего конкретного переключателя под рукой. Для этих инструкций в качестве примера используется Condor MDR 2. Ваш переключатель может иметь другой механизм регулировки.

Переключатель компрессора Condor MDR 2 с кнопкой ручного управления

Шаг 2. Знакомство с настройками регулировки

Сначала снимите крышку. Вы увидите точки подключения двигателя и источника питания. Также вы увидите один или два больших источника и источник поменьше. Поворачивая гайку на конце штока, можно отрегулировать давление пружины.

Небольшая пружина (см. рисунок ниже) используется для регулировки перепада давления (гистерезис). Большие пружины используются для одновременной и пропорциональной регулировки давления отключения и включения. В некоторых моделях, таких как MDR 2, небольшая пружина регулирует только давление отключения, в то время как давление включения остается прежним. Для других моделей может быть наоборот и этапы регулировки другие, но принцип остается тот же.

Взято из таблицы данных реле давления Condor MDR 2

Шаг 3. Отрегулируйте гистерезис до максимума

Чтобы найти правильные настройки, необходимо подать известное давление на реле давления. Вы можете использовать калиброванный манометр для измерения давления в системе.

Регулировка гистерезиса с помощью маленького установочного винта

Отрегулируйте гистерезис до максимального перепада давления. Это делается путем ослабления гайки на маленькой пружине до тех пор, пока пружина не перестанет сжиматься. Помните, что вращение по часовой стрелке означает увеличение давления, а против часовой стрелки – уменьшение давления.

Шаг 4. Отрегулируйте давление включения

Затем отрегулируйте большие пружины до желаемого давления включения. Действуйте осторожно и одинаково на обеих пружинах, пока переключатель не щелкнет при правильном нажатии.

Регулировка давления включения двумя большими установочными винтами

Шаг 5. Отрегулируйте давление отключения

В качестве последнего шага давление отключения регулируется путем предварительного натяжения маленькой пружины до нужного значения. Еще раз обратите внимание, что иногда небольшая пружина регулирует давление включения вместо давления отключения. Кроме того, некоторые переключатели имеют только одну пружину для одновременной регулировки давления включения и выключения, в то время как гистерезис представляет собой фиксированный процент, который нельзя изменить.

Часто задаваемые вопросы

Как работает реле давления на воздушном компрессоре?

Давление воздуха прогибает мембрану внутри переключателя. С другой стороны мембраны действует механическая пружина. Если мембрана отклоняется достаточно далеко, срабатывает электрический выключатель, который включает или выключает насос компрессора. Регулируя предварительное натяжение пружин, можно изменить точку переключения.

На какое давление должен быть настроен воздушный компрессор?

Это зависит от вашего оборудования, поэтому оптимального давления не существует. Однако каждый дополнительный бар/фунт на квадратный дюйм требует больших затрат энергии. Цель состоит в том, чтобы максимально снизить нагрузку, не затрагивая конечных пользователей. Это также означает, что падение давления от компрессора к машинам должно быть как можно меньше.

Как проверить реле давления на воздушном компрессоре?

Вы можете проверить переключатель с помощью источника воздуха с калиброванным манометром и мультиметром.
