Что такое сухой ход? Это когда насос работает, а воды в нём нет. В такой ситуации насос перегревается и быстро выходит из строя. Задача защиты заключается в том, чтобы выключить насос в тот момент, когда ему нечего качать. Есть несколько вариантов решения этой проблемы. В этой статье рассказывается о четырёх наиболее часто применяющихся способах защиты.

Используем реле защиты насоса

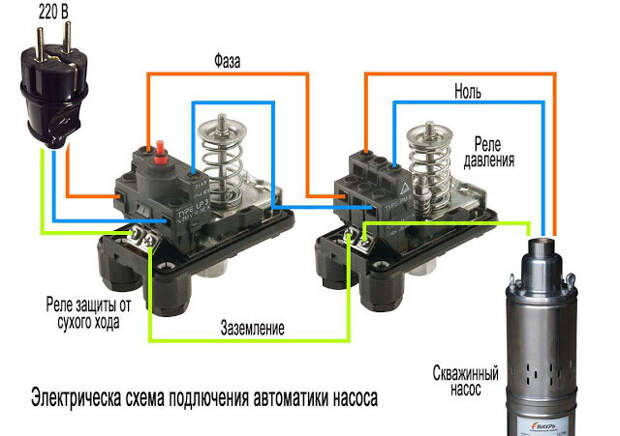

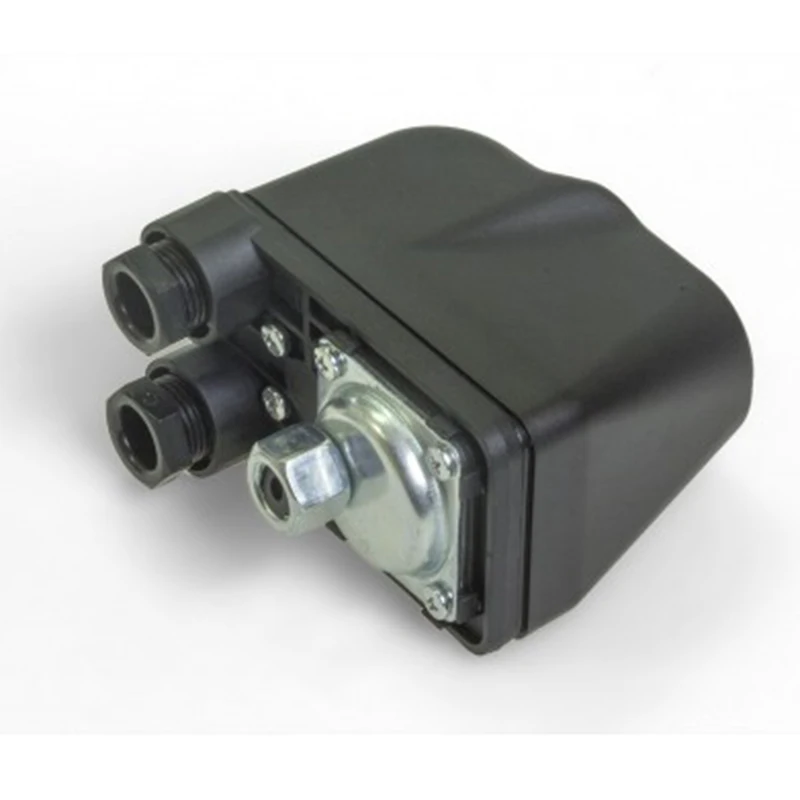

Принцип работы реле защиты таков: оно отключает насос, когда давление в системе водоснабжения опускается ниже критического уровня. Устанавливается реле защиты на участок трубопровода водоснабжения после насоса.

При его использовании есть существенный недостаток — при большом водопотреблении насос может не справиться, что приведёт к ложному срабатыванию реле.

Когда это происходит?

Если в доме одновременно пользуются водой несколько человек: кто-то решил помыться, работает стиральная машина, на кухне моется посуда и в этот же момент смыли унитаз, то давление в системе уменьшится — реле защиты сработает и все останутся без воды. Чтобы всё исправить нужно пойти к насосу и перезапустить реле. Мало приятного бегать к нему, когда это случается несколько раз в день. Также возможно срабатывание защиты при промывке станции обезжелезивания, ведь в этот момент насос работает с очень большим расходом.

Поэтому устанавливать такое реле стоит в тех случаях, когда другие способы защиты неприменимы. Например, если в системе центрального водоснабжения насосная станция выполняет задачу повысить давление, то смело ставим реле защиты от сухого хода.

Поплавковый выключатель защищает насосную станцию

Чаще всего поплавковый выключатель применяют для отключения насоса при наполнении ёмкости, но он отлично справляется и с функцией его защиты. Работает это так: когда воды в накопительном баке становится мало, то поплавковый выключатель размыкает электрическую цепь питания насоса.

Как правило, поплавковый выключатель — это универсальный прибор. Его можно подключить как на заполнение, так и на опорожнение бака. Он имеет три провода — чёрный, коричневый и голубой. В случае, когда он используется для защиты насоса от сухого хода, в разрыв фазы подключаются чёрный и голубой провода. В различных моделях цветовая маркировка проводов может отличаться, поэтому перед подключением убедитесь всё ли правильно. Сделать это не сложно. Опустите поплавок в нижнее положение и проверьте какие из контактов разомкнуты. Затем поднимите выключатель, если пара проводов выбрана правильно, то они должны замкнуться.

Внимание, важно! В паспорте изделия всегда указывается максимально допустимый коммутируемый ток, обычно он составляет 6, 10 или 16 ампер. Следует это иметь в виду, не стоит подключать шести амперный поплавковый выключатель к насосу, мощностью например 2 кВт.

Защита погружного насоса — когда воды в скважине мало

Такое часто бывает, что дебет скважины небольшой и при длительной работе погружного насоса, он выкачивает из неё всю воду. В этом случае, необходима система защиты скважинного насоса. Поплавковый выключатель в скважину не установишь, нет места. Задачу решает другой прибор и называется он — электронный регулятор уровня.

Суть метода такова: в скважину погружаются три электрода, и когда уровень воды в ней опускается до нижнего электрода — прибор отключает насос, а когда вода поднимается до верхнего — прибор включает его.

Применяем регулятор давления воды

Прибор этот выполняет туже функцию, что и реле давления — автоматическое включение и выключение насоса при разборе воды, но принцип его действия немного отличается. Если реле давления включает насос при двух атмосферах, а выключает при трёх, то регулятор давления включает насос по давлению, а выключает по потоку, то есть в тот момент, когда вода через него перестает течь.

Причём здесь защита от сухого хода, спросите Вы?

Дело в том, что при отсутствии воды потока нет, поэтому прибор тут же обесточит насос и выйдет в ошибку. Преимуществом применения регулятора давления является то, что нет необходимости покупать гидроаккумулятор большого объёма, достаточно бака 10 -20 литров. Но есть очень большой минус. Дело в том, что регулятор давления выключит насос только тогда, когда поток прекратится. Произойдёт это в тот момент, когда насос накачает максимальное давление, которое может создать. То есть, если насос способен накачать давление 10 атмосфер — такое же давление будет и в вашей системе водоснабжения. Это недопустимо много, и приведёт к поломке смесителей и клапана в бачке унитаза. Чтобы решить проблему, приходится устанавливать ещё один прибор — редуктор давления.

Выводы, когда какие методы применять?
