Датчик-реле температуры ТР-ОМ5

Описание

Датчик-реле температуры ТР ОМ5 является комплектующим изделием холодильных
установок судов морского и речного флота и холодильных установок, применяемых на
железнодорожном и автомобильном подвижных составах, и предназначен для
автоматического двухпозиционного регулирования температуры.

Датчик-реле температуры ТР-ОМ5-01 -35…-5 °С 4 метра
ТУ25.02.1901-75
I. НАЗНАЧЕНИЕ
1.1. Датчик-реле температуры ТР-ОМ5-01 является комплектующим изделием холодильных
установок судов морского и речного флота и холодильных установок, применяемых на
железнодорожном и автомобильном подвижных составах, и предназначен для
автоматического двухпозиционного регулирования температуры.
1.2. Контролируемые среды: хладоны, воздух, вода, рассол, масла и др., неагрессивные к
стали, латуни и свннцово-оловянистым припоям.
1.3. Датчик-реле ТР-ОМ5-01 может быть использован и в других устройствах в условиях,
оговоренных настоящим описанием.
1.4. Датчик-реле ТР-ОМ5-01 работоспособен:
в интервале температур окружающего воздуха от —40 до +65°С и относительной влажности
до 80%.
Примечание. Температура окружающего прибор воздуха для исполнений должна быть
не выше температуры среды, окружающей термобаллон, не менее чем на 5°С;
при атмосферном давлении от 0,074 до 0,113 МПа при повышенной относительной
влажности (95±3) % при температуре (40±2)°С;
при воздействии соляного (морского) тумана;
при наклонах до 45° от вертикали в любом направлении;
в условиях вибрации согласно табл. 1;
в условиях ударных сотрясений с ускорением 50 м/с и частотой от 40 до 80 ударов в мин;
в условиях воздействия одиночных ударов с ускорением 100 м/с ;
после воздействия вибрации в диапазоне частот от 5 до 63 Гц с ускорением 15 м/с ;
после воздействия ударных сотрясений с ускорением 70 м/с и частотой от 40 до 80 ударов
в минуту.
1.5. Термосистема датчика-реле исполнения ТР-ОМ5-01 может иметь одно из двух
исполнений термобаллона: со штуцером и без штуцера для контроля жидких и газообразных
сред.

ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Датчик-реле ТР-ОМ5-01 имеет зону нечувствительности, направленную в сторону
повышения температуры контролируемой среды относительно уставки.
2.2. Значения пределов уставок, зоны нечувствительности, основной погрешности
срабатывания должны соответствовать указанным в табл. 2.
2.3. Разброс срабатываний датчиков-реле ТР-ОМ5-01 не должен превышать ±0,3 °С при
постоянных окружающих условиях.
2.4. Основная погрешность срабатывания, зона нечувствительности и разброс
срабатываний обеспечиваются при следующих нормальных условиях:
температуре окружающего воздуха (25±10) °С; атмосферном давлении (0,1 ±0,004) МПа;
относительной влажности окружающего воздуха от 30 до 80%;
рабочем положении в пространстве — вертикальном, чувствительной системой вниз;
отсутствии вибрационных и ударных нагрузок;
изменение температуры контролируемой среды должно быть плавным со скоростью не
более 0,1 °С/мин за 1 °С перед точкой срабатывания.
Конкретные значения температуры и давления, при которых настраивался прибор указаны
в паспорте прибора.
2.5. Изменение основной погрешности датчика-реле ТР-ОМ5-01, вызванное отклонением
температуры окружающего воздуха от температуры, при которой настраивался прибор, на
каждые 10 °С изменения температуры не должно превышать ±0,2 °С.
При более высокой температуре окружающего воздуха температура срабатывания датчика-
реле относительно уставки понижается, а при более низкой — повышается на указанную
величину.
2.6. Изменение основной погрешности датчика-реле ТР-ОМ5-01, вызванное отклонением
атмосферного давления окружающего воздуха от давления, при котором настраивался
прибор, не должно превышать ±0,12 °С на каждые 0,0006 МПа.
При более высоком атмосферном давлении температура срабатывания датчика-реле
относительно уставки повышается, а при более низком — понижается на указанную величину.
2.7. В интервале температур окружающего датчик-реле ТР-ОМ5-01 воздуха от —40 до 0 °С
допускается увеличение минимальной зоны нечувствительности на 0,5 от значений, указанных
в табл. 2.
2.8. Изменение основной погрешности срабатывания датчика-реле ТР-ОМ5-01 при
воздействии вибрационных и ударных нагрузок не должно превышать ±0,5 значений, указанных
в табл. 2.
2.9. Во время вибрации и ударных сотрясений допускается уменьшение зоны
нечувствительности на 0,5 от значений, указанных в табл. 2.
2.10. Сопротивление изоляции электрических цепей датчика-реле относительно корпуса
должно быть:
не менее 40 МОм при температуре окружающего воздуха (25±10) °С и относительной
влажности окружающего воздуха 30…80%;
не менее 5 МОм при температуре (65±3) °С и относительной влажности окружающего
воздуха 30…80%;
Датчик-реле температуры ТР-ОМ5-01 -35…-5 °С 4 метра ТУ25.02.1901-75
не менее 1 МОм при температуре (40±2) «С и относительной влажности окружающего
воздуха (95±3)%.
2.11. Изоляция между электрическими цепями и корпусом прибора должна выдерживать в
течение одной минуты без пробоя поверхностного перекрытия и короны действие
испытательного напряжения практически синусоидальной формы частотой (50±1) Гц при
мощности установки 0,5 кВА:
2000 В при температуре окружающего воздуха (25±10)°С и относительной влажности
30. ..80%;
1200 В при температуре окружающего воздуха (40±2) °С и относительной влажности
(95±3)%.

2.12. Датчик-реле ТР-ОМ5-01 должен выдерживать не менее 150 000 циклов изменения
температуры контролируемой среды, изменяющейся от (30±5) до (95±5)% от верхнего
предела уставок, но не менее 60% от диапазона уставок, приводящей к срабатыванию
переключающего устройства с одной из нагрузок на электрические контакты прибора,
указанной в табл. 3.
2.13. Постоянная времени дптчика-реле не должна превышать:
20 сек — для керосина;
2,5 мин — для воздуха;
1 мин — для воды;
2 мин—для масла.
2.14. Сальниковое уплотнение термобаллона со штуцером должно обеспечивать
герметичность соединения при давлении контролируемой среды:
до 1,6 МПа —без защитного кожуха;
до 2,1 МПа — с защитным кожухом.
2.15. Датчик-реле ТР-ОМ5-01 является пылезащищенным и водозащищенным.
2.16. Габаритные, установочные и присоединительные размеры датчика-реле ТР-ОМ5-
01 соответствуют размерам, указанным на рис. 1.
Датчик-реле температуры ТР-ОМ5-01 -35…-5 °С 4 метра ТУ25.02.1901-75
2.17. Прибор имеет длину соединительного капилляра 4+0,2 м.
2.18. Масса прибора без переходной панели не более 2,2 кг; с переходной панелью не более
2,35 кг.

особенности работы терморегуляторов, виды реле

Комфортный микроклимат в помещении способны обеспечить современные автоматические системы, которые оснащены устройствами и датчиками, реагирующими на внешние раздражители и условия окружающей среды. При установке приборов обогрева используется датчик температуры воздуха в помещении. Часто он является неотъемлемым элементом управления системой отопления, и его основная функция — поддержание заданного температурного режима теплоносителя.

Обзор технических характеристик
Принцип работы
Типы термостатов
Дополнительные функции

Обзор технических характеристик

Благодаря огромному выбору современного отопительного оборудования у пользователей есть возможность приобрести наиболее практичный в эксплуатации и экономически обоснованный вариант. Автоматика, которой оснащается большинство моделей, сводит к минимуму участие человека в функционировании системы отопления и подогрева воды. Один из незаменимых элементов в таком оборудовании — термостат, оснащённый датчиком температуры воздуха в помещении.

Приборы позволяют:

поддерживать заданные пользователем параметры температуры независимо от движения столбика термометра на улице вверх или вниз;
сокращать расходование энергоресурсов и уменьшать ежемесячную оплату;
обеспечивать комфорт в жилом доме в течение всего холодного сезона;
обезопасить жильцов от аварийных ситуаций — при перегреве котла или экстренном отключении всей системы сработает звуковое оповещение.

Выбор термостатов основан на требованиях, которые пользователь предъявляет к комфорту, а также сумме, которую он готов заплатить за этот комфорт. Надёжное оборудование без реле температуры воздуха с датчиком не способно проявлять чудеса и поддерживать приоритетный диапазон показателей.

Поэтому экономить на нём специалисты не рекомендуют. Если столбик термометра за окном опустится, а система продолжит работать в том же режиме, пользователь ощутит похолодание. Логичным решением будет использование дополнительных источников тепла и, как следствие, увеличение расходов на их оплату.

Задача терморегулятора с выносным датчиком температуры воздуха заключается в автоматическом реагировании на любые колебания. Вне зависимости от того, холоднее или теплее стал воздух на улице, система самостоятельно выполняет операции по поддержанию тех показателей, которые были определены пользователем как комфортные. Следовательно, происходит либо включение подогрева, либо отключение.

Принцип работы

Впервые о возможности применения регулятора температуры воздуха в помещении стало известно в 1943 году. В то время по всей Европе стали появляться новейшие элементы климат-контроля, которые успешно были внедрены разработчиками из Дании.

На территории России устройства стали пользоваться большой популярностью по мере того, как начался рост цен на коммунальные услуги для потребителей.

Вне зависимости от функционала, любой прибор оборудован:

термоголовкой (сильфоном) — цилиндром из гибкого гофрированного материала, который может уменьшаться и растягиваться;
штоком, закреплённым на сильфоне и воздействующим на клапан в соответствии с запрограммированными данными;
специальной жидкостью (газ, парафин или другие), чувствительной даже к незначительным колебаниям температуры.

Принцип функционирования оборудования основан на постоянном сопоставлении датчиком тех показателей, которые в него запрограммированы, с реальным состоянием окружающей воздушной среды. Если температурные параметры увеличиваются, жидкость, заполняющая сильфон, расширяется и растягивает его гибкие стенки. Термоголовка при увеличении в размерах оказывает воздействие на шток и толкает его вперед.

Шток создает давление на клапан, в результате чего перекрывается поток теплоносителя в систему. Это приводит к постепенному охлаждению обогревателя и, соответственно, понижению температуры в комнате.

Конструктивно все датчики устроены не однотипно. В бюджетных моделях вместо жидкости или газа используется биметаллическая пластинка. Поэтому при выборе и покупке термостата в отопительную систему необходимо внимательно изучить проект и технические характеристики.

Типы термостатов

Условно все терморегуляторы температуры воздуха делят на 3 категории. Это позволяет учесть особенности их функционирования и целесообразность установки в жилом помещении с автономным отоплением. Следовательно, выделяют:

Приборы механического или электромеханического типа — наиболее дешёвые модели с минимальным функционалом и возможностью задавать настройки исключительно ручным способом. Из-за таких ограничений точность параметров оказывается невысокой, расхождения могут составлять 2−3 градуса, но в целом устройства справляются с поставленной задачей.

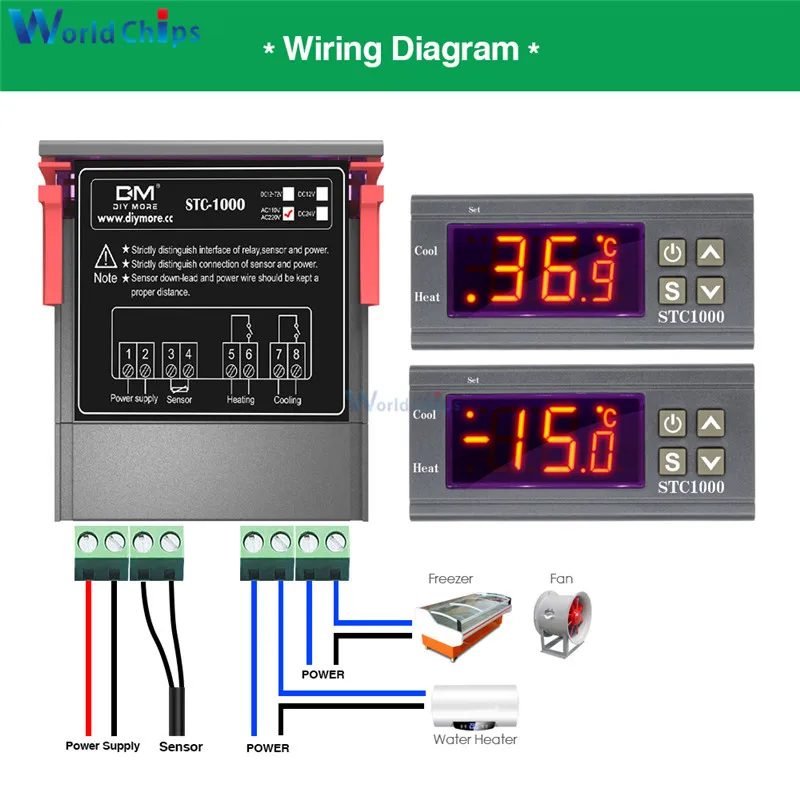

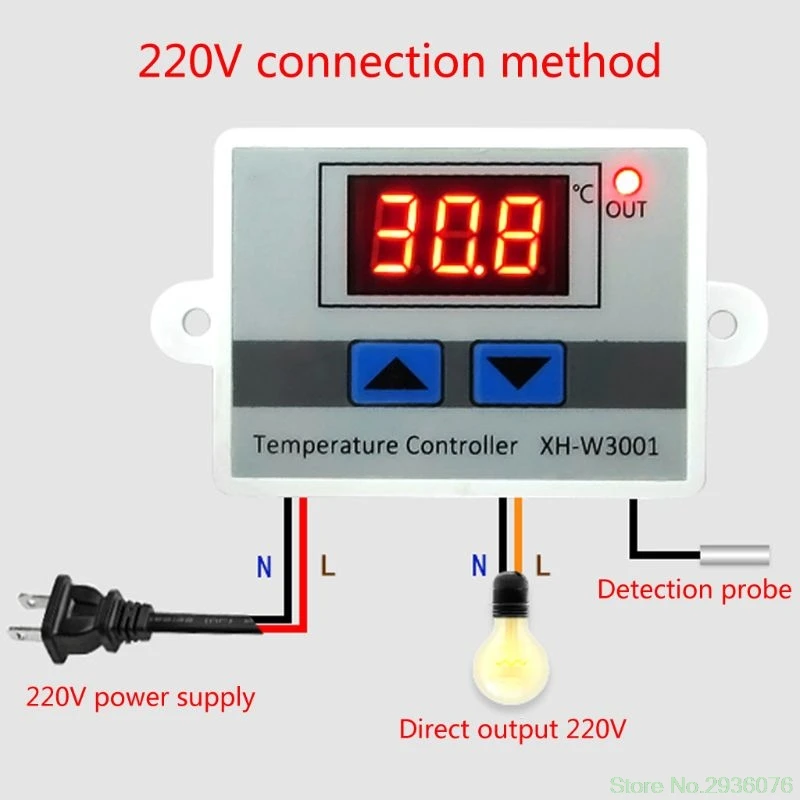

Цифровые термореле — модельный ряд, более дорогостоящий по сравнению с механикой, привлекает более широким функционалом и возможностью дистанционной регулировки. Удобное пользование обеспечивается наличием монитора, где можно настроить желаемую температуру и ее корректировку почасово в разное время суток или в разные дни (например, в рабочее время, когда члены семьи отсутствуют, система может понижать температуру и экономить расход энергоносителя, а к приходу людей прогревать дом в соответствии с пожеланиями пользователя).

Программаторы — инновационное решение, не так давно попавшее на отечественный рынок и завоевавшее популярность благодаря возможности удалённого доступа. Прибором можно управлять даже выезжая за границу, он оснащается симкой или Wi-Fi, благодаря чему устанавливается связь с пользователем. Смена настроек может осуществляться посредством смартфона или планшета, имеющего выход в интернет.

В некоторых системах обогрева домов не предусмотрена возможность установки термостата либо их конструкция скрыта декоративной нишей.

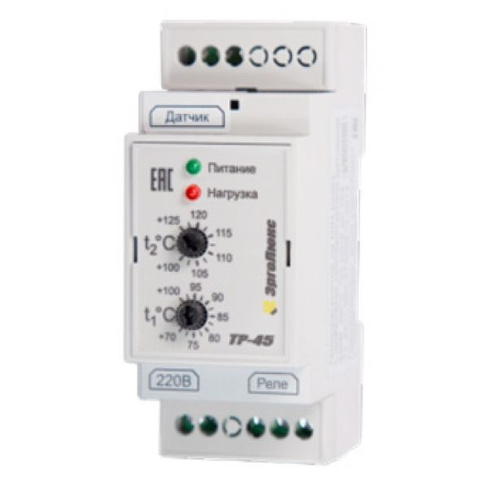

Для такого оборудования лучшим решением являются термореле с выносным датчиком температуры. Контроллер и рабочий блок находятся на определённом расстоянии. При необходимости осуществления контроля над функционированием газового котла и одновременного наблюдения за температурой, термостат необходимо подключить к оборудованию. Датчик устанавливается в другой комнате, его настройка осуществляется при помощи дистанционного пульта.

Дополнительные функции

Владельцы частных домов с автономными системами отопления нередко монтируют терморегуляторы для поддержания оптимальной температуры в погребе. Хранение продуктов требует определённых условий, иначе они быстро портятся как при резком повышении показателей, так и при чрезмерном охлаждении. Измеритель необходимо смонтировать около продуктов на расстоянии примерно 5−6 см от уровня пола. Корректировка температурного режима позволит сохранить в идеальном состоянии все запасы, хранящиеся в погребе. Кроме того, устройства отлично зарекомендовали себя в работе с тёплым полом.

Терморегуляторы стали неотделимой частью отопительных систем и существенно упростили участие человека в их работе. Облегчённое управление, возможность дистанционной настройки, приятная экономия и высокий уровень безопасности — вот основные преимущества, которые может оценить пользователь при выборе качественных и надежных термостатов.

Температурные переключатели | Услуги воздушных компрессоров

Уточните параметры поиска

Услуги воздушных компрессоров (1)
Атлас Копко (17)
Чикаго Пневматик (1)

Гарднер Денвер (3)
Ингерсолл Рэнд (24)
радость (4)
Кезер (3)
Лерой (2)
Куинси (9)
Саллер (16)

Салливан Палатек (1)
Салливан-Палатек (10)

Температурные переключатели (91)

Показаны 1 — 24 из 91 товара

Посмотреть

Услуги воздушных компрессоров (1)
Атлас Копко (17)

Чикаго Пневматик (1)
Гарднер Денвер (3)
Ингерсолл Рэнд (24)
радость (4)
Кезер (3)
Лерой (2)
Куинси (9)
Саллер (16)
Салливан Палатек (1)
Салливан-Палатек (10)

Температурные переключатели (91)

Реле температуры — Обзор продукции

Что такое реле температуры?

Термовыключатель или термовыключатель используется для размыкания и замыкания контактов переключателя. Состояние переключения температурного переключателя изменяется в зависимости от входной температуры. Эта функция используется в качестве защиты от перегрева или переохлаждения. В основном термовыключатели отвечают за контроль температуры машин и оборудования и используются для ограничения температуры.

Какие типы реле температуры существуют?

Обычно различают механические и электронные переключатели. Механические переключатели температуры различаются в зависимости от моделей переключателей, таких как биметаллические переключатели температуры и переключатели температуры с газовым приводом. Когда требуется высокая точность, следует использовать электронный переключатель температуры. Здесь пользователь может сам изменить предельное значение и установить несколько точек переключения. Биметаллические термовыключатели, напротив, работают с низкой точностью, но очень компактны и недороги. Другой моделью переключателя является температурный переключатель с газовым приводом, который используется особенно в критически важных с точки зрения безопасности приложениях.

В чем разница между термовыключателем и регулятором температуры?

Контроллер температуры может с помощью датчика температуры определить фактическую температуру и затем сравнить ее с заданным значением. Желаемая уставка регулируется с помощью привода. Таким образом, контроллер температуры отвечает за отображение, контроль и мониторинг температуры. Температурные переключатели, с другой стороны, запускают операцию переключения в зависимости от температуры и используются для размыкания и замыкания цепей.

Что такое биметаллический датчик температуры?

Биметаллические датчики температуры определяют температуру с помощью биметаллического диска. Они состоят из двух металлов, которые используются в виде полос или пластин и имеют разные тепловые коэффициенты. Металлы обычно из цинка и стали или латуни и стали. Когда из-за повышения температуры окружающей среды достигается номинальная температура переключения, биметаллический диск переходит в обратное положение. После охлаждения до температуры переключения сброса температурный переключатель возвращается в свое предыдущее состояние. Для термовыключателей с электрической фиксацией подача питания прерывается перед повторным переключением. Для достижения максимального зазора друг от друга диски в открытом состоянии имеют вогнутую форму. Под действием тепла биметалл деформируется в выпуклом направлении и контактные поверхности могут надежно соприкасаться друг с другом. Биметаллические термовыключатели могут дополнительно использоваться в качестве защиты от перегрева или в качестве плавкого предохранителя.

Как работает биметаллический переключатель?

Биметаллические переключатели состоят из двух полос из разных металлов. Биметаллические полосы соединены друг с другом неразрывно. Полоса состоит из неподвижного контакта и другого контакта на биметаллической полосе. Изгибая полоски, срабатывает переключатель мгновенного действия, который позволяет размыкать и замыкать цепь, а также запускать или завершать процесс. В некоторых случаях для биметаллических термовыключателей не требуются переключатели мгновенного действия, так как пластины уже изогнуты соответствующим образом и, таким образом, уже обладают функцией мгновенного действия. Биметаллические переключатели используются в качестве термостатов в автоматических выключателях, утюгах, кофемашинах или тепловентиляторах.

Каковы преимущества газового термовыключателя?

Термореле с пневматическим приводом — это высококачественные и надежные термореле, специально разработанные для критических с точки зрения безопасности применений. Благодаря газовым реле температуры WIKA ваши системы надежно контролируются, а высокое качество гарантируется производством продукции в соответствии со стандартом ISO 9001.
