Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

• Роль реле давления в системе водоподачи
• Конструкция и принцип действия
• Критерии выбора реле для насоса
• Причины для выполнения индивидуальной настройки
• Рекомендации по регулировке прибора
• Практические примеры настройки реле
  • Подключение нового прибора
  • Насос перестал выключаться
  • Ситуации, не требующие регулировки
• Выводы и полезное видео по теме

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

Прибор крепится сбоку и имеет стандартный внешний вид. Заводские установки -1,4/2,8 атм.

Особенностью конструкции прибора является манометр, встроенный в корпус реле давления

Прибор установлен в точке подачи воды в гидробак. Начальное значение давления – 1,5 атм.

Для удобства обслуживания манометр встроен в корпус, но само реле закреплено снаружи

Оригинальное реле давления Grundfos

Реле с интегрированным манометром AL-KO

Отечественное реле давления Вихрь

Оборудование марки Gardena для дачи

Конструкция и принцип действия

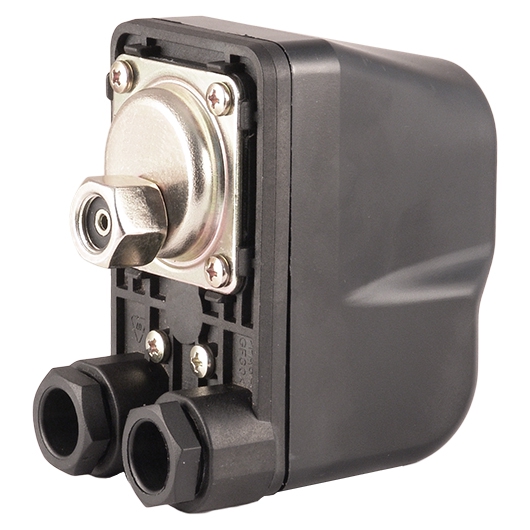

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

Клеммы для подключения заземляющего провода

Клеммы для подключения фазы и ноля

Большая пружина и ее назначение

Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 — 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

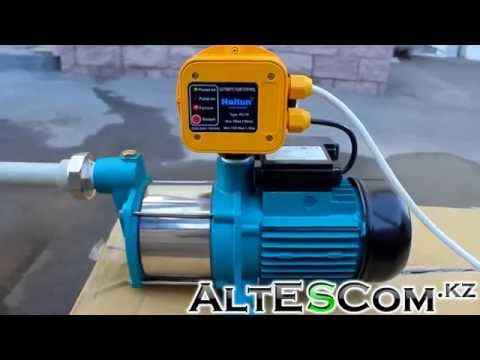

Насосная станция с блоком автоматики

Манометр встроен в корпус реле

Мониторинг работы оборудования

Сигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

• чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» — ослабить ее;
• чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
• движение гайки по часовой стрелке – увеличение параметров, против – снижение;
• для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
• перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления — переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку. Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Насосные станции с «умным» управлением на сайте

Помимо классических насосных станций на базе реле давления, известны станции с «умным управлением». На выпуске таких станций специализируется производитель UNIPUMP. Насосные станции по технологии АКВАРОБОТ позволяют организовать комфортное и надежное водоснабжение в автоматическом режиме. Их главное отличие от обычных станций – защита от большинства аварийных ситуаций, а именно:

· работа без воды, так называемый «сухой ход», например в случае обрыва всасывающего шланга

· слабая «восполняемость» воды в источнике

· динамические колебания уровня воды в колодце

· заклинивание рабочего колеса

· пониженное напряжение в электросети,

· неправильный монтаж,

· и другие – список можно продолжать.

UNIPUMP предлагает два типа станций с «интеллектуальным управлением»: АДАПТИВНАЯ и УНИВЕРСАЛЬНАЯ.

АДАПТИВНАЯ насосная станция UNIPUMP по технологии АКВАРОБОТ

Комплектация АДАПТИВНОЙ насосной станции:

· Поверхностный насос

· Гидроаккумулятор с ниппелем и внутренней резиновой мембраной (2 л)

· Манометр

· Блок управления насосом ТУРБИ М1

· Соединительная арматура (шланг)

· Электрокабель

Многим потребителям известно, что насосная станция с реле давления работает скачкообразно, даже при постоянно открытом кране. Возникает ситуация: то сильный, то слабый напор, то холодная, то горячая вода из крана. Происходит это потому, что обычная станция периодически включается и отключается по реле давления. Каждый цикл включения-отключения, увы, дает самую высокую нагрузку на насос и сокращает срок службы двигателя.

АДАПТИВНАЯ исключает эти скачки и позволяет поддерживать постоянное давление в системе.

Как это работает?

В АДАПТИВНЫХ станциях насос включается по потоку или нижнему порогу давления, а выключается – по потоку. За эти задачи отвечает блок автоматического управления ТУРБИ М1.

1) При открытии крана, вода постепенно вытекает, давление в системе падает, при его снижении до минимальной величины (1,5 атмосферы), блок ТУРБИ М1 (датчик давления блока) дает команду на включение насоса.

2) Насосная станция может заработать и по потоку. Как только поток, проходящий через блок ТУРБИ М1, становится выше 2 литров в минуту, также будет дана команда на включение. Важно, что АДАПТИВНЫЕ станции стабильно работают на малых потоках воды.

3) При открытии крана, станция включится и будет работать до тех пор, пока вы не перекроете кран.

4) Отключение происходит только по потоку! Как только блок управления уловит отсутствие движения воды – насос отключится.

5) Еще одна важная деталь! Блок автоматики ТУРБИ-М 1, на базе которого укомплектованы АДАПТИВНЫЕ станции, обладает функцией перезапусков. В случае аварии, скажем, при сухом ходе, он отключит насос, а после попытается возобновить его работу. И в течение суток проведет серию пробных пусков с разными интервалами — через 5, 20 и 60 минут, затем через 6 и 12 часов, и еще раз — через 24 часа. Если во время любого из пробных пусков в системе появится вода — насос возобновит работу, в противном случае – станция перейдет в режим окончательной аварии. Но при этом она будет абсолютно защищена. Для ручного возобновления ее работы достаточно кратковременно отключить станцию от электросети и включить снова, конечно, преждевременно устранив причину аварии.

Установка такой станции особенно актуальна при использовании водонагревателя проточного типа, который требует постоянного давления.

АДАПТИВНЫЕ станции линейки АКВАРОБОТ торговой марки UNIPUMP укомплектованы двухлитровым гидроаккумулятором. В случае с АДАПТИВНОЙ станцией гидроаккумулятора объемом 2 литра более, чем достаточно для надежной работы и для защиты от гидроударов. За счет небольшого размера станции компактны, удобны в применении и доступны по цене.

Рис. АДАПТИВНЫЕ насосные станции АКВАРОБОТ

УНИВЕРСАЛЬНАЯ насосная станция UNIPUMP по технологии АКВАРОБОТ

Комплектация УНИВЕРСАЛЬНОЙ насосной станции:

· Поверхностный насос

· Гидроаккумулятор с ниппелем и внутренней резиновой мембраной (24 л)

· Манометр

· Реле давления

· Датчик потока ТУРБИ

· Соединительная арматура (шланг)

· Электрокабель

В УНИВЕРСАЛЬНЫХ насосных станциях UNIPUMP управление насосом происходит с помощью реле давления – по верхнему и нижнему порогам давления, а также предусмотрена защита от сухого хода, которую осуществляет датчик потока ТУРБИ. Реле давления управляет включением и выключением насоса, датчик потока ТУРБИ повышенной чувствительности дополнительно управляет насосом по потоку проходящей через него воды. ТУРБИ отключает станцию в случаях, когда насос не может набрать заданное значение давления для выключения. Таким образом, гарантируется надежное отключение насоса при возможных аварийных ситуациях: при отсутствии воды в системе, при заклинивании рабочего колеса, при нестабильном напряжении электросети, при неправильном монтаже и т.д. Классическая насосная станция в такой ситуации продолжит свою работу, так как реле давления не сможет дать команду на отключение насоса, двигатель насоса будет греться и уже через час выйдет из строя.

УНИВЕРСАЛЬНЫЕ станции подходят в случаях, когда необходим контроль по верхнему порогу давления: если есть угроза избыточного давления. К примеру, при использовании станции в системах повышения давления.

Вывод

Насосные станции по технологии АКВАРОБОТ торговой марки UNIPUMP идеально подходят для водоснабжения загородных домов, небольших фермерских хозяйств, для систем полива садовых участков и огородов.  Кроме того, они просты в установке. В случае необходимости, станцию можно демонтировать в считанные минуты, что очень удобно для дачников.

Станции АКВАРОБОТ торговой марки UNIPUMP собираются на собственном производстве в России и имеют гарантию 2 года, сеть сервисных центров, куда можно обратиться в случае поломки, охватывает все регионы России, а также Белоруссии и Казахстана. Цена таких насосных станций сопоставима с ценой на классические станции, при этом они порадуют своим функционалом, а благодаря предусмотренной защите насоса от аварийных ситуаций прослужат значительно дольше.

 Теперь, вооружившись этими знаниями, вы готовы к выбору насосной станции вместе с вашей подрядной монтажной организацией, а возможно вы сделаете это самостоятельно! Если вам будет предложено оборудование, уточните у монтажника, как с ним будет защищена ваша система и ваш насос? Насколько комфортным будет пользование водой? Что будет, если через год или два вам потребуется установить дополнительный душ или кран? Как поведет себя система, если напряжение в электросети упадет? Как долго прослужит вам станция и насколько удобно будет ее отремонтировать в случае поломки? Обсудите со специалистом вариант установки «умной» насосной станции, не лишайте себя возможности обустроить комфортную и защищенную систему водоснабжения.

И, конечно же, при подборе учитывайте технические характеристики оборудования, ваши потребности, сравните ценовые предложения нескольких производителей, изучите гарантию на продукцию, возможности сервисного обслуживания в вашем регионе. И тогда вы сможете организовать на своем загородном участке систему водоснабжения, которая будет максимально комфортна и исправно прослужит вам много лет.
