Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Величина
Температура окружающей среды при работе	˚С	минус 10…+50
Входное напряжение	V	DC 12 или 24
Тип разъема подачи входного напряжения	—	коаксиальный DC Jack 5,5 мм
Тип выхода	—	три канала (RGB)
Способ управления RGB светодиодной лентой	—	широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал	A	2
Общий провод для каналов	—	плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее	м	8
Способ управления с ПДУ	—	инфракрасные лучи IR
Электропитание ПДУ	штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
– лента не светиться полностью;
– лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.

Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.

А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.

Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но…
В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Сергей 14.08.2021

Здравствуйте, при включении контроллера светодиодной ленты постоянно тускло горит синий цвет. Свечение синим цветом ленты остается даже при выключении, остальные цвета работаю нормально, в чем может быть причина?
Заранее спасибо.

Александр

Здравствуйте, Сергей.
Судя по описанию, вероятнее всего происходит утечка в ключевом транзисторе или неисправен микропроцессор.
Для проверки нужно поменять местами провод, идущий от контроллера к синему цвету ленты B с любым другим. Если стал тусклым другой цвет, значит причина точно в контроллере.
Для выяснения виноват микропроцессор или транзистор, нужно поменять местами сигналы, идущие с микропроцессора на управляющий вход транзистора, обычно это затвор, на который сигнал подается через резистор. Для этого можно по одному концу резистора отпаять или перерезать дорожки и бросить перемычки.
Но перед этим стоит попробовать вынуть из пульта батарейку, измерять напряжение на ее выводах и в случае выработки ресурса, заменить. Вставлять батарейку надо секунд через 15. Может произошел сбой в программе микропроцессора и после перезапуска его работа восстановится.

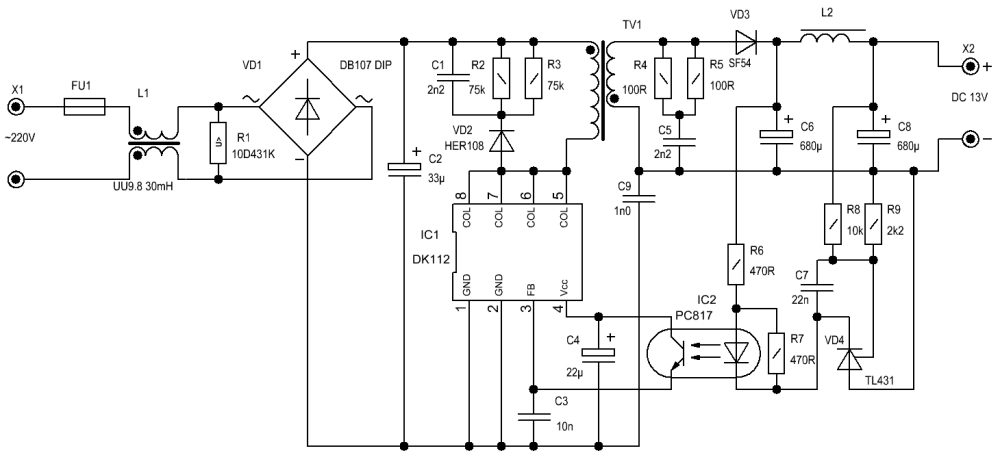

3 причины почему сгорает блок питания Led ленты

Блок питания для светодиодной ленты это самое слабое звено во всей цепи подсветки. Как ни странно, но по статистике он выходит из строя гораздо чаще самих светодиодов.

Поэтому его не рекомендуется капитально замуровывать за гипсокартонную стену или прятать за натяжной потолок. То есть ставить в те места, где к нему не будет свободного доступа для обслуживания.

Качественная светодиодная лента с хорошим профилем для теплоотвода, может прослужить от 10 лет и более.

А вот блок питания может сгорать ежегодно. Здесь опять же все зависит от качества сборки и условий эксплуатации.

Однако как показала практика, при одинаковых условиях и нормальных производителях, все равно первыми выходят из строя именно блоки, а не Led ленты.

Поэтому заранее позаботьтесь от том, чтобы к этому источнику напряжения был доступ.

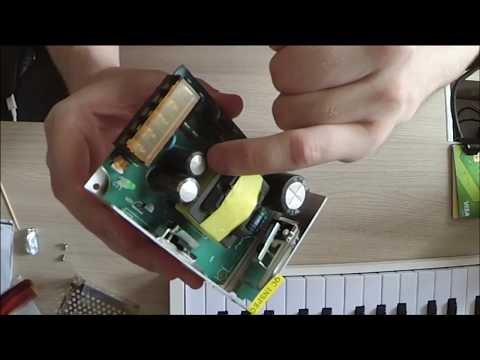

Как без приборов определить сгоревший блок

Как же понять, что блок питания вышел из строя и поломался? Как быстро отличить без измерительных приборов, что поломка именно в нем, а не в самой ленте?

Если плохо работает или совсем не работает (не горит) вся светодиодная подсветка от начала до конца, то это первая причина выхода из строя именно блока.

А вот когда тускло светит или потухла часть Led освещения, ищите проблему в вышедших из строя светодиодах. Скорее всего был перегрев или где-то отпаялись контакты.

Второй признак – изменение звука при работе. Неисправный блок начинает пищать или свистеть, хотя раньше ничего подобного не наблюдалось.

Причем писк может быть не ярко выраженным, который слышно за несколько метров, но вполне различимый вблизи.

Лед лента при этом по прежнему может гореть и светиться как ни в чем ни бывало. Однако знайте, что срок службы вашего источника питания подходит к концу.

Если этот девайс у вас на гарантии, и вы его покупали не в китайском интернет магазине, то самое время отправить его на замену, пока гарантийный срок еще не закончился.

Третий признак поломки сгоревшего блока – ВСЯ лента начинает моргать или мерцать как на дискотеке. Опять же — не отдельными участками, а целиком и по всей длине.

Конечно причин с мерцанием существует несколько, и сразу же винить в этом только один блок не стоит.

Такое мигание зачастую можно видеть не только на светодиодной ленте, но и на прожекторах. Но там главная болезнь этих мерцаний — светодиодная матрица и выгорание ее компонентов.

Причины выхода из строя

Теперь давайте разберемся с причинами. Почему же блоки питания выходят из строя и как этого можно избежать.

Качество

Первая причина – это низкое качество самого изделия и его комплектующих. Если вы покупаете дешевые экземпляры, то не удивляйтесь что всего через несколько месяцев, вы повторно прибежите в магазин за еще одним девайсом.

И так из года в год. Для долговечной подсветки потолка, не рекомендуется экономить на таком компоненте. То же самое относится и к самой ленте.

Как отличить качественную светодиодную ленту от дешевой, подробно со всеми примерами, описывается в другой статье.

Нагрев

Вторая причина выхода из строя – перегрев. Блок питания должен быть размещен в местах с достаточным доступом воздуха.

Никакая стенка или посторонние предметы не должны препятствовать его теплообмену. Лучшие места для установки – какая-нибудь настенная полка, верхняя поверхность шкафа и т.п.

Не рекомендуется его прятать за шторками. Не забывайте, что это все таки небольшой трансформатор.

И при коротком замыкании или перенапряжении, он может вспыхнуть. Поэтому ставьте его подальше от всего горючего и легко воспламеняющегося.

Даже если взять заводскую инструкцию по эксплуатации от фирменных изделий, то там обязательно будут прописаны несколько правил:

блок должен быть продуваем воздухом со всех сторон

если вы его все-таки запрятали в какой-то короб, в нем должны присутствовать вентиляционные отверстия

нельзя ставить один блок на другой, когда схема подсветки предусматривает несколько источников

Между ними должно быть расстояние минимум в 5см.

Очень часто при монтаже подсветки потолка, делают небольшой выступающий карниз шириной в 10см.

Лента в него помещается запросто, однако многие умудряются запихнуть туда еще и узкие герметичные блочки из серии Slim.

В итоге при включении светодиодной ленты, сначала нагревается сам профиль. А затем, вместо того чтобы отдавать все тепло в воздух, он начинает передавать его на поверхность коробки питания.

При этом не забывайте, что она сама по себе также греется. В результате такой ”прожарки” как в искусственной печке, которую вы сами и создали, девайс не проработает и года.

Поэтому грамотное место установки нужно искать еще на этапе проектирования ремонта.

Перегруз

Третья частая причина поломок – перегрузка.

При начальном расчете и выборе мощности блока питания, всегда должен быть минимальный запас в 30%. Об этом говорят все рекомендации и требования.

Если этого не предусмотреть, то ваш источник постоянно будет работать со 100% загрузкой, либо с перегрузкой при перепадах напряжения.

Отсюда вытекает перегрев проводов, компонентов и опять проблемы с малым сроком службы. Если вы покупаете дешевые модели или слим серию, то здесь не помешает запас мощности даже в 50%.

Исходя из всего вышесказанного, если вы хотите чтобы ваш блок прослужил долго и исправно, не только грамотно выбирайте его мощность, но и обращайте внимание на другие, казалось бы незначительные факторы — место размещения, условия охлаждения, производитель, гарантия.

Как правильно починить светодиодную ленту

Один из лучших способов добавить света и стиля в ваш дом — использовать светодиодные ленты.

Эти гибкие, простые в использовании полоски можно взять с собой куда угодно, и их можно обрезать до нужной длины для индивидуальной подгонки. Однако, если ваши фары не включаются, это не так просто, как заменить обычную лампочку.

Выполните следующие действия, чтобы узнать, как правильно починить светодиодную ленту за считанные минуты!

Светодиоды не включаются

Самый простой способ устранить неполадки и починить светодиодную ленту — это пройти весь путь от источника питания или настенной розетки до конца ленты.

Это помогает диагностировать потенциальные проблемы при проверке источника питания, контроллера или выключателя, соединений и, наконец, самой световой полосы. 100018

Добавление новых батарей к фонарям или пультам дистанционного управления, работающим от батареек

Проверка каждой точки соединения на наличие ослабленной или неправильной (+) или (-) полярности

Проверка наличия пережатых или изогнутых участков световой полосы

Как починить светодиодную ленту

Светодиодную ленту довольно сложно повредить. Они могут выдержать довольно много износа.

Однако со временем, при достаточном напряжении, они могут порваться, выйти из строя или выйти из строя.

Изгиб или сжатие световых углов без надлежащих соединений также является основной причиной поломки световых лент.

Поскольку большинство светодиодных лент можно разрезать, это довольно легко исправить…

Определите область повреждения
Отсоедините световую ленту
Если возможно, отсоедините приклеенные лампы лезвием
Проведите ножницами по медным меткам для вырезания поврежденного участка
Отрежьте новый участок такой же светлой полосы из нового или оставшегося рулона
Присоедините штырьковые разъемы к каждой секции световой полосы
Убедитесь, что используется надлежащее количество контактов разъема (2 штырька, 4 штыря или 5 штырей)
Проверьте свои источники света и повторно нанесите их на поверхность

JACKYLED — 4-контактные разъемы для светодиодов, 10 шт. в упаковке

Г-образные разъемы позволяют легко соединить несколько секций под углом 90 градусов. Для 3528/5050 SMD RGB.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Как разрезать светодиодные ленты

Если у вас есть участок светодиодной ленты с поврежденными диодами, можно легко отрезать поврежденный участок ленты и заменить на оставшуюся световую ленту или новую ленту той же модели.

Вы можете разрезать медные маркировки , которые обычно располагаются через каждые 1 или 2 дюйма по всему рулону светлых лент. Вам нужно будет оставить немного меди, чтобы обеспечить точку подключения к новой секции света.

Использование пластика штырькового разъема — это то, что вам нужно, чтобы соединить две секции полосовых огней вместе. Маленькие штырьковые разъемы позволяют электрическому току беспрепятственно проходить через пораженный участок.

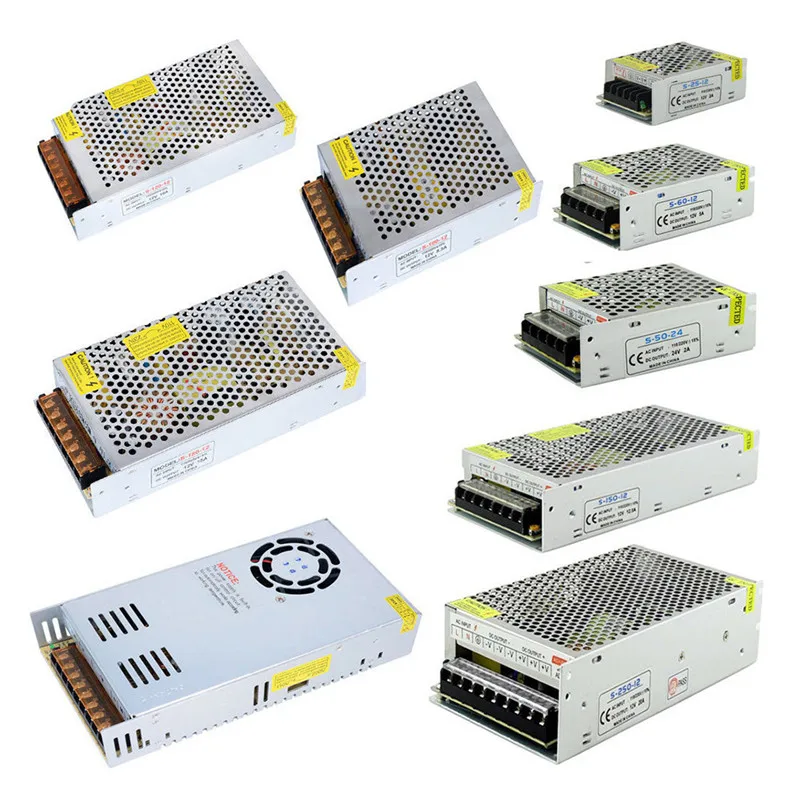

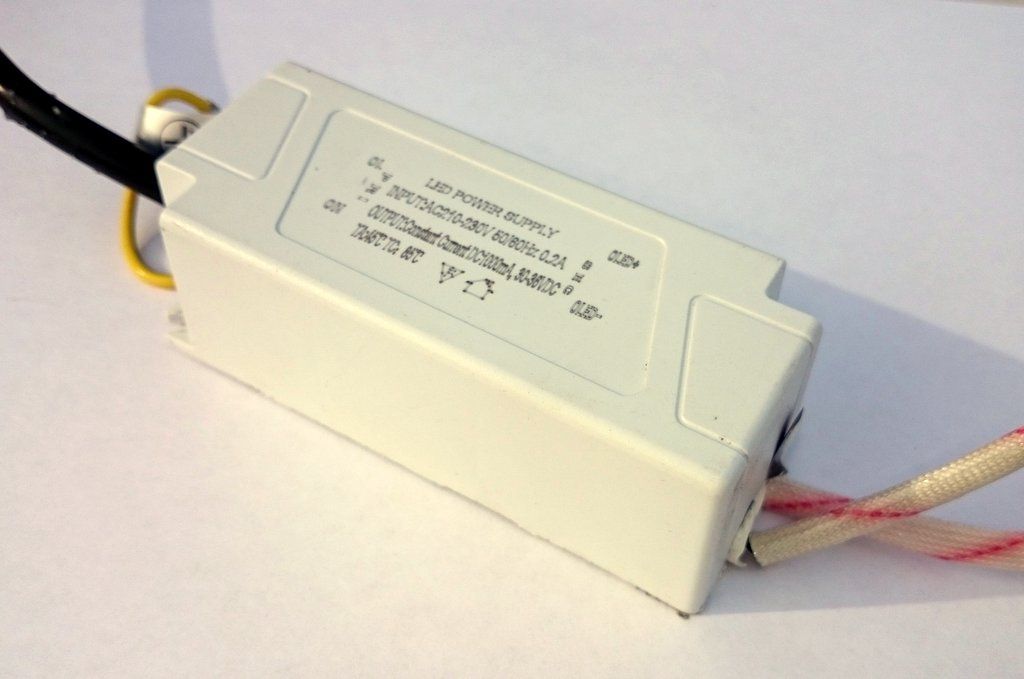

Источник питания

Если свет полностью выключен, проблема может заключаться в источнике питания. Иногда для управления розеткой используется настенный выключатель, поэтому убедитесь, что настенный выключатель включен.

Скорее всего, устранение неполадок будет не таким простым 😉.

Изменение или добавление дополнительных рулонов световой ленты также может привести к перегрузке источника питания или съемного адаптера.

Прежде чем добавлять дополнительные световые полосы, убедитесь, что вы знаете предел мощности max . Большинство подключаемых блоков питания могут работать со светодиодными лампами мощностью 24 Вт и до 60 Вт. Обязательно ознакомьтесь с техническими характеристиками производителей.

*Профессиональная насадка Если ваши светодиодные ленты подключены к настенной розетке, которая управляется с помощью настенного диммера, это может противоречить кодексу и может вызвать проблемы с включением или работой света.

Напряжение световой полосы

Если вы находитесь на начальных этапах установки и освещение не работает, убедитесь, что используется правильное напряжение, требуемое производителем.

Смешивание разных напряжений может привести к тому, что свет не будет работать. Некоторые бренды используют установки на 12 В, 24 В или 120 В.

Часто съемные адаптеры преобразуют 120 В в 12 В или 24 В для работы с низковольтным светодиодным освещением. Важно знать, что у вас есть, и использовать одно и то же на протяжении всего проекта.

Поиск и устранение неисправностей соединений

В большинстве случаев причиной того, что светодиодная лента не включается, является плохое соединение.

Пройдитесь по всей секции световой полосы, если это возможно. Обязательно отсоедините или выключите питание светильников и проверьте наличие незакрепленных точек соединения.

Их легко не заметить во время установки, поэтому дважды проверьте наличие возможных ошибок.

Медные секции Light Strip

Все соединения световых лент должны иметь правильное соединение с медными обозначениями.

Они отмечены через каждый дюйм или два на световой полосе и обычно имеют значок ножниц, который облегчает их просмотр.

Это хрупкие соединения, и любая ослабленная или поврежденная медь может привести к проблемам с освещением.

Кроме того, клейкая подложка может мешать соединениям. Переверните световую ленту, чтобы убедиться, что защитная пленка правильно обрезана, что обеспечивает прочное соединение.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

Использование правильной полярности (AKA + и-)

При наличии нескольких соединений, поворотов на 90 градусов или проводных перемычек проверка полярности точек соединения также может вызвать проблемы.

Убедитесь, что положительная маркировка (+) соответствует положительному (+), а отрицательная маркировка (-) соответствует отрицательному (-).

Световая полоса может не работать, если полярность изменена. Чтобы исправить это, просто поменяйте местами или поменяйте полярность точки подключения и проверьте свои лампы.

И имейте в виду — это не повредит вашу световую ленту. Протекание тока просто не будет достигнуто, если полярность неверна.

Контроллер или пульт дистанционного управления (включатели/выключатели)

Точно так же, как точки подключения внутри светодиодных лент, сами контроллеры могут вызывать проблемы с неработающим освещением.

Убедитесь, что вы заменили батарею при использовании пульта дистанционного управления.
Дважды проверьте полярность соединений.
Убедитесь, что блок диммера не был установлен рядом с чем-либо с электроприводом (например, двигателем холодильника) или рядом с большим пучком проводов. Это может вызвать радиочастотные помехи для пульта дистанционного управления.
Время обновить?
Если ваши световые полосы не подлежат ремонту, возможно, пришло время обновить их.
В наши дни можно рассмотреть множество доступных вариантов.
Полные комплекты обеспечивают легкую установку, что упрощает установку на любую плоскую чистую поверхность.
Наш лучший выбор
Govee — светодиодные ленты с пультом дистанционного управления
Полный комплект светодиодных лент со съемным адаптером, встроенным контроллером и многокнопочным пультом дистанционного управления для управления цветом, скоростью и яркостью.
Проверить цену
Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
Похожие статьи…
Лучшие светодиодные светильники для вашей спальни в 2023 году
Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…
9 лучших беспроводных светодиодных светильников для дома
Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.
Как заставить светодиодную ленту выглядеть непрерывной
Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!
5 простых шагов, чтобы добавить светодиодную подсветку за телевизором
Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой. Это проще, чем вы думаете…
7 лучших светильников для шкафов с батарейным питанием
Итак, вам нужен лучший, самый быстрый и доступный способ осветить ваш шкаф? Хороший. У меня есть несколько простых идей, которые отлично сработают.
Как соединить светодиодные ленты за 60 секунд без пайки
Нужно увеличить срок службы светодиодного освещения? Вот необходимые разъемы и пошаговое руководство по соединению светодиодных лент вместе.
Как починить сломанные светодиодные ленты
В любом случае, светодиодные лампы — это фантастический способ украсить вашу комнату. Свет добавляет радости в нашу жизнь, и когда ваши светодиодные фонари перестают работать, они могут испортить вам настроение. В результате мы подготовили подробную инструкцию, как починить сломанные светодиодные ленты.
При нарушении соединения или неисправности проводки между двумя частями полос они разрушатся. Эти плохие соединения могут препятствовать потоку энергии и вызывать отключение других рабочих полос, подключенных к неисправной полосе.
Замена проблемной детали новой функциональной планкой – лучший способ решить эту проблему. Эта статья покажет вам, как шаг за шагом исправить неисправные световые полосы.
Вы узнаете, как распознать, какую полоску нужно заменить, и как отделить ее от функциональной полоски. Вы также узнаете, как правильно закрепить и соединить две функциональные планки, заменив и снова соединив их.
Вещи, которые вам понадобятся
- Дополнительные светодиодные полоски
- Светодиодный Shim
- Паяльный железо + припоя
- Clippers
- Опет или светлый
- xacto. элементы, потому что ваша проблема может быть одной, и вы можете всего несколько вещей из этого списка выше.
  Пошаговое руководство по ремонту сломанных светодиодных лент
  Шаг 1. Определите причину
  Первым шагом в ремонте сломанной светодиодной ленты является определение причины, по которой ваши лампы перестают работать. В итоге внимательно посмотрите на полоску, нет ли явных изъянов.
  Шаг 2: Проверка полосы и ремонт
  Найдите область, где свет перестает работать, и на полосе есть четыре соединения, поэтому отрежьте ножницами ту часть, где отмечен знак «отрезать здесь». Проблемная полоса будет отделена от рабочей полоски разрезом по линии «разрезать здесь».
  Убедитесь, что новая полоса параллельна рабочей полосе и обе они устойчивы. Посмотрите на четыре соединения в обратном порядке. Например, R на R, G на G и т. д. Нанесите припой на все четыре соединения в любой последовательности. Убедитесь, что припой надежный и стабильный. Подключите полосу и переключите свет на все цвета, как только четыре соединения будут плотно припаяны. Теперь вы можете расположить свет там, где хотите.
  Примечание. Если полоски имели клейкую основу, вам может понадобиться новый клей. Используйте ткань, смоченную ацетоном, или чистящее средство на основе цитрусовых, чтобы удалить остатки клея с обратной стороны полосок, не повредив их. Следите за тем, чтобы жидкость не попала на светодиоды, так как это приведет к повреждению водой и снижению эффективности полосок.
  Дайте слою двухсторонней ленты высохнуть на обратной стороне светодиодов, прежде чем наклеить слой двусторонней ленты, протереть поверхность спиртом и переместить светодиод.
  Шаг 3: Проверка блока питания
  Умножьте длину вашей светодиодной ленты в футах на мощность, вырабатываемую на фут, и умножьте на 1,2. Это определит минимальный размер источника питания, необходимый для работы полос. Поскольку блоки питания бывают разной мощности, вы возьмете полученную цифру и будете искать ближайший блок питания с более высокой номинальной мощностью. Например, если ваш расчет показывает 70 Вт, вам может понадобиться блок питания мощностью 9 Вт.минимум 0 ватт.
  Шаг 4: Замените блок питания
  Поэтому, если ваши светодиодные фонари перестали работать из-за перегрева, вы можете подумать о замене блока питания на более мощный.
  Шаг 5: Проверьте напряжение
  Еще одна важная вещь, на которую следует обратить внимание, это то, что выбранный вами источник питания совместим с напряжением вашей светодиодной ленты. Итак, еще раз проверьте, соответствует ли входное напряжение источника питания напряжению в месте, где он будет использоваться. Если вы хотите использовать 12-вольтовую светодиодную ленту постоянного тока, вам понадобится источник питания, который принимает 120 вольт в качестве входа и выхода и имеет 12-вольтовый выход постоянного тока.
  Падение напряжения — еще один элемент, который следует учитывать при длительных запусках. Через заданное расстояние светодиодной ленты происходит существенное падение напряжения. Напряжения будет недостаточно, чтобы осветить следующую длину полосы после такого расстояния. Это зависит от типа полосы, а также от ее длины, которую вы используете.
  Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам
  Эта шпаргалка поможет вам выбрать идеальную световую полосу без угадывания!
  Шаг 6: Проверьте разъем
  Одной из основных причин поломки светодиодных лент могут быть ослабленные или неправильные разъемы. Поэтому, во-первых, внимательно проверьте разъем и убедитесь, что вы используете необходимый контактный разъем для своих светодиодных фонарей, поскольку простая белая светодиодная лента имеет два контакта, вам понадобится двухконтактный разъем. Если у ваших ленточных RGB-светильников четыре контакта, убедитесь, что приобретаемые вами ленточные соединения имеют те же четыре контакта. Просто поместите ленту под контактные площадки и нажмите, пока не услышите щелчок, затем повторите процесс со всех сторон.
  Светодиод должен работать без сбоев, если контактные площадки аккуратно вставлены вместе с лентой. Аккуратно вставьте полоску в разъем. Убедитесь, что полоса расположена под ребрами с обеих сторон. Не пытайтесь силой вставить полосу в разъем с помощью каких-либо инструментов.
  Шаг 7: Закрепите светодиодные ленты
  Чтобы починить сломанные светодиодные ленты, вам необходимо с осторожностью вставить ленту в разъем. Убедитесь, что полоса расположена под ребрами с обеих сторон. Не пытайтесь силой вставить полосу в разъем с помощью каких-либо инструментов.
  Шаг 8: Проверка
  Для проверки светодиодных ламп требуется мультиметр с диодной настройкой. Подключите отрицательный вывод мультиметра к катоду светодиода (отрицательному). Красный и черный измерительные провода должны быть подключены к передним разъемам мультиметра. Положительный заряд представлен красным проводом.
  Черный провод отрицательный и должен быть подключен к входу «COM». Светодиод должен мягко светиться, когда он включен, показывая, что он работает. Замените соединение с проводами светодиода, если светодиод не горит. Если светодиод по-прежнему не загорается, значит, он неисправен.
  Наконечник
  Для вашего удобства все светодиодные ленты имеют предварительно отмеченные линии разреза. Если вы используете водонепроницаемые светодиодные ленты, не забудьте закрыть срезанный конец заглушкой, чтобы защитить его от воды.
  Предупреждения
  Обычно низковольтная электроника постоянного тока считается безвредной и представляет низкий риск поражения электрическим током. Тем не менее, мы настоятельно рекомендуем выключать или отсоединять источник питания перед тестированием или настройкой любых светодиодных лент или аксессуаров, если это возможно.
  Меры предосторожности
  Полоски безопасны, если обрезанные концы закрыты и запломбированы, ненужные провода находятся вне досягаемости, а любые мелкие ненужные части утилизируются надлежащим образом.
  Часто задаваемые вопросы
  Можно ли отремонтировать светодиодную ленту?
  Да, новые светодиодные лампы позволяют ремонтировать практически все. Все, что вам нужно сделать сейчас, это определить проблему и предпринять соответствующие шаги для ремонта или замены любых поврежденных частей светодиодной лампы, чтобы ваш свет снова мог эффективно работать.
  Как починить светодиодные ленты, которые не включаются?
  Ищите любые заметные неисправности проводки и еще раз проверьте, все ли ваши разъемы и кабели на месте и не отсоединены. Затяните винты адаптера постоянного тока и снова вставьте светодиодные ленты в соединения без пайки, так как это распространенные места нарушения контакта.
  Как починить разъем для светодиодной лампы?
  Просто поместите ленту под контактные площадки и нажмите вниз, чтобы услышать щелчок, затем повторите процесс до конца. Если аккуратно вставить контактные площадки с лентой, то светодиод должен работать без всяких сомнений.
  Почему мои светодиодные ленты не работают?
  Проверьте контакты, если светодиодная лента все равно не загорается. Скорее всего, штифт не правильно поставлен. В некоторых случаях штифт может быть неисправен. Поскольку эти крошечные разъемы чувствительны, вы должны устанавливать их с особой осторожностью. Если приложить слишком много усилий, штифты могут легко стать кривыми или даже сломаться.
  Как переклеить светодиодные фонари?
  Если старый клей уже потерял свою липкость, удалите его. Чтобы удалить остатки клея с обратной стороны полосок, не повредив их, используйте ткань, смоченную ацетоном, или чистящее средство на основе цитрусовых. Убедитесь, что жидкость не соприкасается со светодиодами, так как это приведет к повреждению водой и нарушить эффективность полосок.
  Дайте тыльной стороне светодиодов высохнуть, прежде чем наклеивать слой двустороннего скотча, очищать поверхность медицинским спиртом и переставлять светодиод.
  Как повторно соединить светодиодные ленты после резки?
  Если вы хотите воссоединиться после их обрезки, вам понадобится дополнительный четырехконтактный разъем. Однако, если процесс разрезания и соединения выполнен неправильно, световая полоса может перестать работать. В связи с этим мы рекомендуем перепроверить длину полосы перед обрезкой, чтобы избежать повторного подключения впоследствии.
  Заключение
  К настоящему моменту вы должны четко понимать, как починить сломанные светодиодные ленты. Эти светодиодные светильники, несомненно, восхитительны и красивы в вашей комнате, но их может быть немного сложно починить, если они разобьются.
