Фрезер, или ручной фрезерный станок – универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия. Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом. Резьба по заранее подготовленному дереву при помощи фрезера может быть освоена своими руками быстро, если сразу выбрать для себя вид ручного станка.

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

  • Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
  • Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
  • Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Как научиться резать по дереву ручным фрезером: советы и идеи для начинающих

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

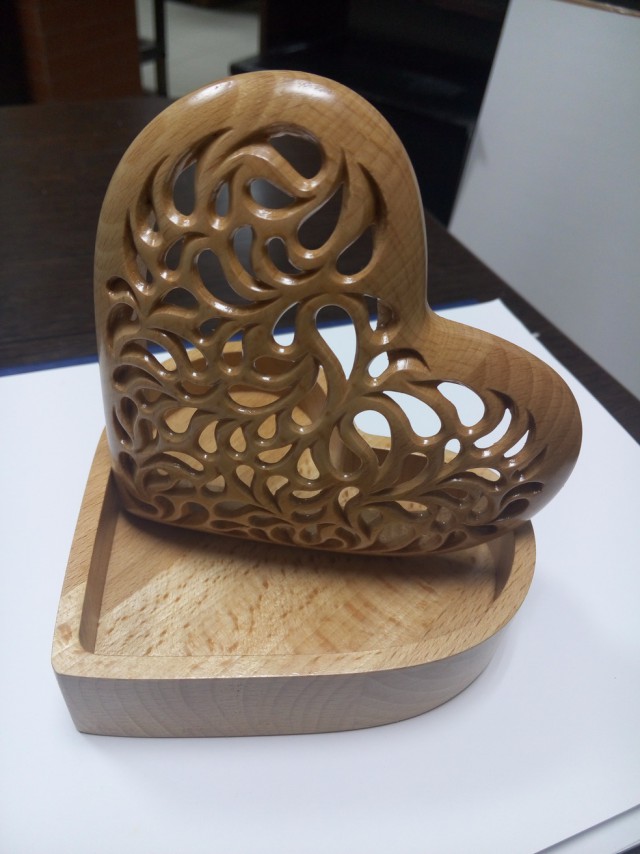

Резьба по дереву фрезером – фото для вдохновения.

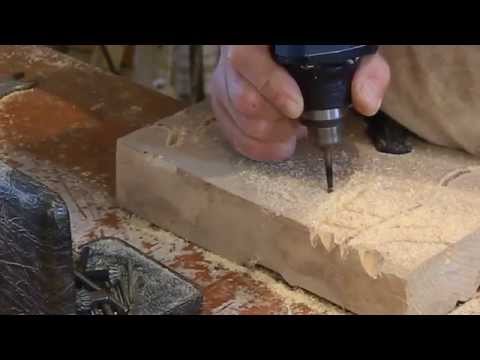

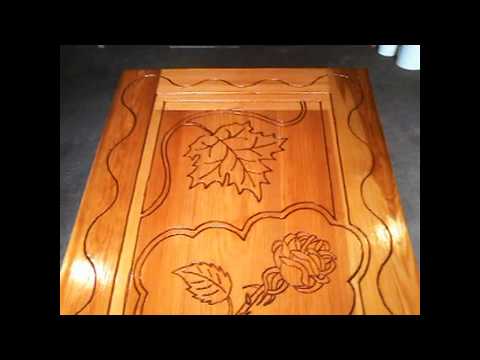

Видео-уроки и ролики по теме статьи

Резьба по дереву фрезером своими руками по шаблону для начинающих

Если резьба интересует, резьба по дереву фрезером своими руками заинтересует еще больше. Резьба — древнее искусство, которое было известным еще на Руси. Особенность искусства заключается в работе с инструментами и заготовкой из дерева.

Несколько слов о главном

Фрезер — это универсальный инструмент, который используется для обработки дерева. Нередко специалисты используют его во время ремонта. Например, просверлить отверстия, установить замки в дверь и т.д. В резьбе инструмент предназначен для обработки краев, кромок изделий.

С ручным фрезером работать не сложно. Достаточно знать основы работы. В комплекте всегда идет много рабочих головок, каждая их них выполняет определенную функцию.

Не всем мастерам удается работать с фрезером. Очень часто в обучающих книгах можно встретить цитату: «Научитесь работать с лобзиком, стамесками. Попробуйте выполнить работу руками. После обретения опыта легче будет справиться с фрезером». При выборе стоит проконсультироваться со специалистами, дабы не купить некачественный инструмент.

Для начала работы с инструментом можно записаться на курсы. К сожалению, они бывают дорогостоящими или не все захотят их посещать. В наше время найти обучающие пособия довольно легко. Существуют видео-уроки, которые помогут постичь азы работы с фрезером. Примеры некоторых из них указаны ниже.

Фрезер — непростой инструмент, поэтому перед просмотром видео нужно прочитать инструкцию по правилам эксплуатации инструмента. Множество сайтов и книг предлагают основы сборки, настройки, расскажут о назначении каждой фрезы. В специализированных магазинах можно найти дополнительные насадки для фрезера.

Схема фрезера для начинающих расписана на фото:

Материальная составляющая

Чтобы создать красивое изделие, нужно запастись нужными материалами. Для начала, карандаши. Они существуют разной мягкости, поэтому нужно относиться к ним с особой бережливостью.

Когда мастер делает эскизы своих работ, он использует различные канцелярские приборы — карандаши, ластик, линейки и циркули. Благодаря им работа будет без изъянов.

Успех работы зависит от древесины. Не каждое дерево подойдет для резьбы. Мастера советуют использовать липу, сосну, пихту и березу. На них не остаются зазубрины, работа идет легко.

Не забывайте об инструментах. Помимо фрезера существуют стамески, лобзики и т.д. Если фрезер выполняет более грубую работу, то они подходят для маленьких изделий — шкатулки, скульптуры, наличники, статуэтки животных.

Фото-примеры:

С чего начать

Для того чтобы «подружиться» с фрезером, нужно потренироваться на простых изделия. Работа по шаблону поможет «набить руку». Возьмите заранее приготовленную заготовку нанесите рисунок, стараясь соблюдать пропорции. Найти шаблоны просто. В Интернете существуют варианты, которые легко перенести карандашом.

Не стоит забывайте о мастер-классах. Из преимущество в том, что можно сравнить свой результат с результатом работы интернет-наставника.

Рисунки для вдохновения:

Узоры на изделиях могут быть разными. Все зависит от фантазии создателя, ведь тот, кто создает, видит произведение по-своему. Новички, освоив элементарные правила, приступают к сложному. Можно научиться регулировать глубину выреза, добавляя узоры разными фрезами. Для самобытности работы мастера добавляют выемчатую резьбу на изделия.

Эффективная работа

Использование ручного электрофрезера подходит для художественной резной мебели. Художественная резьба особенно красиво смотрится на мебели. Фрезы разных размеров и профилей легко выполняют различные задания. К сожалению, фрезером невозможно сделать трехгранно-выемчатую работу. Это задание подходит для стамесок или ножей. Барельефная, контурная резка по дереву — все это под силу ручному фрезеру.

Можно сказать, что функциональность инструмента зависит от комплектации. Различные приспособления способны творить чудеса, улучшают изделие и облегчают работу мастера.

Трафареты подходят не только для обычных инструментов, но и для ручного фрезера. Примеры можно увидеть ниже:

Для чего же еще можно использовать ручной фрезер? Мастерам под силу преобразить интерьер дома с помощью сего инструмента. Нередко привлекают внимание дизайнерские вещи, интересные предметы. Если хочется что-то изменить в доме, то фрезер специально для этого! Он способен оживить старые вещи. Красивый узор еще никогда не ухудшал вид дерева!

Для осуществления такого рода задач существует фигурная резьба, воплощающая необычные решения в оформлении интерьера. Ею можно украсить мебель, паркет, сделать новые украшения. Эта резьба преобладает в славянском стиле. В наши дни он возвращается в моду и на рынке товаров изделия ручного фрезера высоко ценятся.

Для вдохновения можно посмотреть на фотографии работ, которые чаще всего встречаются на просторах Интернета:

Видео по теме статьи

эскизы, рисунки и узоры по шаблоны с фото

В данном обзоре будем делать приспособление с центроискателем для ручного фрезера. Пригодится, когда надо делать пазы в деревянных брусках.

Для изготовления этой приспособы потребуются оргстекло и деревянные рейки.

Первым делом вырезаем по размеру кусок оргстекла. Затем отпиливаем четыре деревянных рейки и приклеиваем их по контуру.

С обратной стороны автор дополнительно крепит рейки на саморезы.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Настройка глубины фрезерования

Средняя глубина фрезерования должна быть 4-6 мм. Для проверки подходящей глубины используют пробную заготовку, которую потом можно выбросить и откорректировать неточности установки. Чтобы настроить глубину, инструмент устанавливают на плоскую поверхность с опущенным основанием, а фрезу опускают до упора и фиксируют. Указатель глубины должен стоять на нулевой метке. Ограничитель глубины фиксируют винтом на нужной величине. Затем фрезу опять опускают до упора в регулировочный винт и фиксируют в таком положении.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Закрепление фрезы

При изменении вида работ с деревом возникает потребность в замене вида фрезы. Для удобства выполнения этой процедуры фрезер нужно положить на бок. Заблокировать шпиндель, а в случае отсутствия такой функции, отключить фрезер и зафиксировать шпиндель ключом. Затем надо открутить цангу и вытянуть фрезу. Взять нужную и вставить ее в цангу. После этого затянуть гайку и проверить правильность установки на наличие биения, включив механизм на минимальные обороты. Установить фрезер в рабочее положение и произвести регулировку высоты обработки дерева.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

  • фрезер;
  • электрический лобзик;
  • шлифовальная машинка;
  • несколько струбцин;
  • набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Основные этапы работ

По центру оргстекла с помощью ручного фрезера надо будет сделать паз.

Далее изготавливаем четыре детали, из которых будем собирать сам центроискатель. Кстати, вместе деревянных реек можно использовать фанеру.

Соединяем подготовленные детали между собой. А потом прикручиваем центроискатель к ранее изготовленной рамке с оргстеклом.

На следующем этапе прикручиваем к оргстеклу еще один кусок оргстекла. В нем также необходимо будет сделать паз по центру.

Затем наносим разметку, которая выступает в качестве ориентира. Наша самоделка полностью готова — можно испытать ее в работе.

  • Подробно о том, как своими руками сделать эту полезную приспособу для ручного фрезера, рекомендуем посмотреть в видеоролике на нашем сайте.
  • Если у вас есть какие-либо соображения или замечания, как можно доработать данное приспособление, пишите об этом в х под видео.

Оцените запись

Источник: https://sdelairukami.ru/delaem-svoimi-rukami-poleznaya-prisposoba-dlya-frezera/

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

  1. Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
  2. На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
  3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
  4. По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
  5. С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
  6. Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Как сделать станок по металлу?

При фрезеровке металла возникают большие напряжения и вибрация. Деревянная станина их не выдержит. Необходимо использовать чугунную плиту и металлопрофиль из низкоуглеродистой стали.

Вариант №1

Станок состоит:

  • основание;
  • стойка;
  • салазки с направляющими поперечного перемещения;
  • рабочий стол, передвигающийся в продольном направлении;
  • шпиндельная головка;
  • стойка с вертикальными направляющими;
  • электродвигатель.

Чугунное основание выравнивается по плоскости. В нем прорезается поперечный паз «ласточкин хвост». В задней части крепится стойка под каретку шпинделя. Салазки заводятся в продольный паз. Они перемещаются в поперечном направлении за счет вращения винта. Подойдут готовые с токарного станка. Сверху устанавливается стол. Он перемещается по фигурным направляющим салазок. Вертикально инструмент движется вместе с кареткой по направляющим стойки. На массивной плите впереди устанавливается шпиндельная головка, сбоку крепится двигатель. Оба узла соединены ременной передачей.

Вариант №2

Используя в качестве фрезерной головки электродрель, можно создать простую и легкую модель вертикально-фрезерного станка.

  1. Сделать основание в виде рамки из профильной трубы.
  2. На нем поместить салазки с винтом для продольного перемещения.
  3. Сверху устанавливается резцедержка с токарного станка с поперечным винтом и тиски.
  4. К основанию прикреплены 2 стойки. Они для жесткости соединены 3 поперечинами. Нижняя у основания. 2 верхние служат опорой для каретки шпинделя.

Вертикально дрель перемещается по направляющим каретки. Для изготовления станка используется прямоугольный металлопрофиль. Все соединения выполнены болтами. За счет 2 стоек, конструкция устойчивая и прочная.

Узоры по дереву ручным фрезером на домах и беседках: видео-инструкция

Статьи

Как только деревянные дома вновь стали входить в моду, возродилась и тенденция украшать их фасады всевозможными узорами и орнаментами. Резьба по дереву применяется людьми уже много веков и на сегодняшний день благодаря множеству технологичных новинок становится доступной всё большему числу домовладельцев. Далее мы рассмотрим основные виды данного направления и нюансы обработки древесины своими руками.

Эстетичные узоры из дерева на домах

Разновидности

Стоит отметить, что резные орнаменты могут украшать вообще любое изделие из дерева, будь то шкатулка, карниз, беседка или фасад жилого дома. Так что, если желаете поэкспериментировать, то для этого необязательно строить деревянное здание, для первого раза достаточно будет, например, лестничного перила или дверцы старой тумбочки.

Сквозная резьба

Сквозные узоры из дерева для беседки

Это весьма распространённый метод создания узоров, который в процессе украшения домов применяется наиболее часто. При нём подразумевается полное сквозное удаление некоторых элементов деревянной поверхности. Если раньше все необходимые работы выполнялись по большей части стамесками и резцами, то сейчас задача выполняется преимущественно лобзиком.

Совет: рекомендуется использовать электрический лобзик по дереву. С его помощью работа пойдёт быстрее, главное соблюдать аккуратность.

Узоры из дерева своими руками при помощи электрического лобзика

Глухая резьба

Глухие узоры на дереве ручным фрезером

При осуществлении такого метода нанесения узоров резцы не проходят деревянное полотно насквозь, что удобнее всего выполнять фрезой.

В свою очередь глухую резьбу также разделяют на несколько видов:

  1. Плосковыемчатая. В этом случае есть плоскость фона, а орнамент углубляется уже в него. Подвиды:
Название резьбыОписание
КонтурнаяНаиболее простая инструкция исполнения, которая заключается лишь в вырезании по контуру рисунка ровной канавки, не меняющей своего размера.
СкобчатаяЗдесь главным элементом уже является не канавка, а полукруглая насечка, создаваемая стамеской в два подхода. Именно из таких своеобразных скобок и создаётся орнамент.

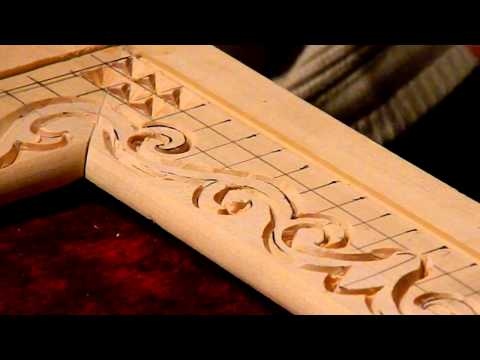

ГеометрическаяВ этом случае присутствует два фрагмента: заглубляемая внутрь полотна трёхгранная пирамидка и колышек. Сначала осуществляется наметка обрабатываемого места, а затем срезается всё лишнее согласно задуманной фигуре.
ЧернолаковаяВ отличие от первого варианта здесь первичная плоскость предварительно покрывается чёрным лаком, а уже затем осуществляется выем канавок, что в результате даёт потрясающую игру света и тени.

Фото деревянной тарелки, украшенной геометрической резьбой

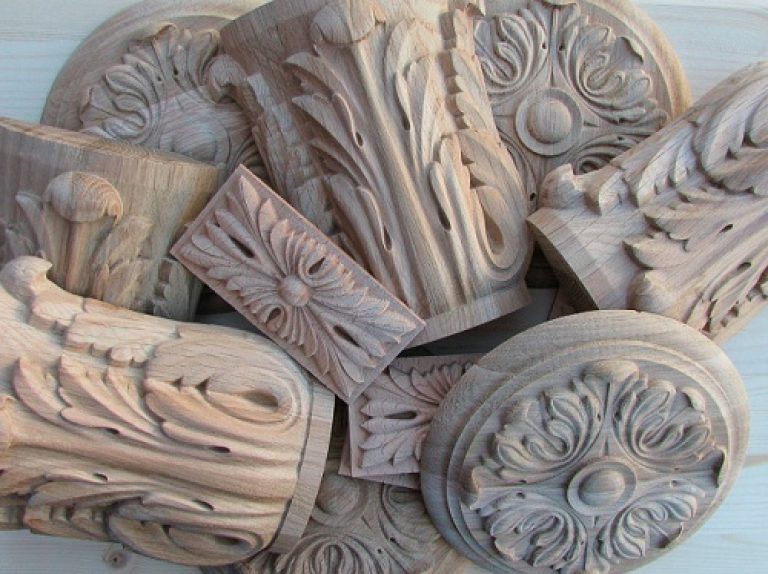

  1. Рельефная. Здесь фрагменты орнамента оказываются либо на одном уровне с фоном, либо даже выше его. Сам метод схож с контурной резьбой, но при его осуществлении края канавок меняют свои очертания, вписываясь в общую задумку.

Нанесение рельефных узоров на будущую ставню деревянного дома

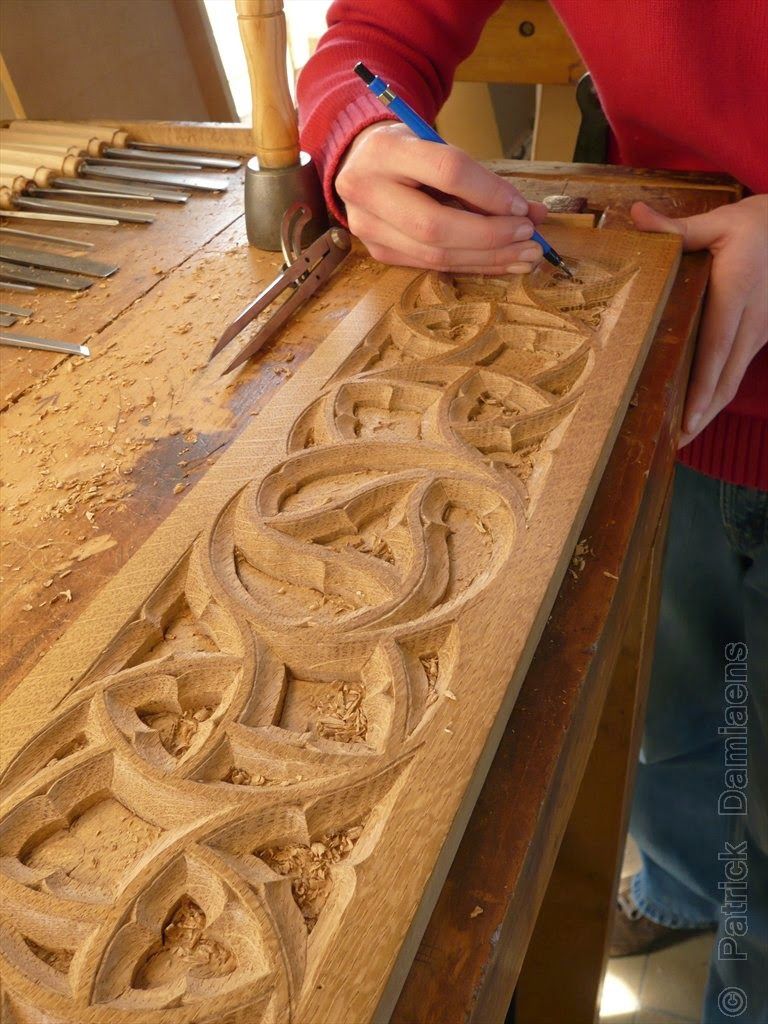

  1. Плоскорельефная. Весьма распространённый способ украшения древесной поверхности в архитектуре и прикладном искусстве. Заключается в том, что удаляется часть материала с углублением на несколько миллиметров и под разными углами. В результате получается объёмная композиция.

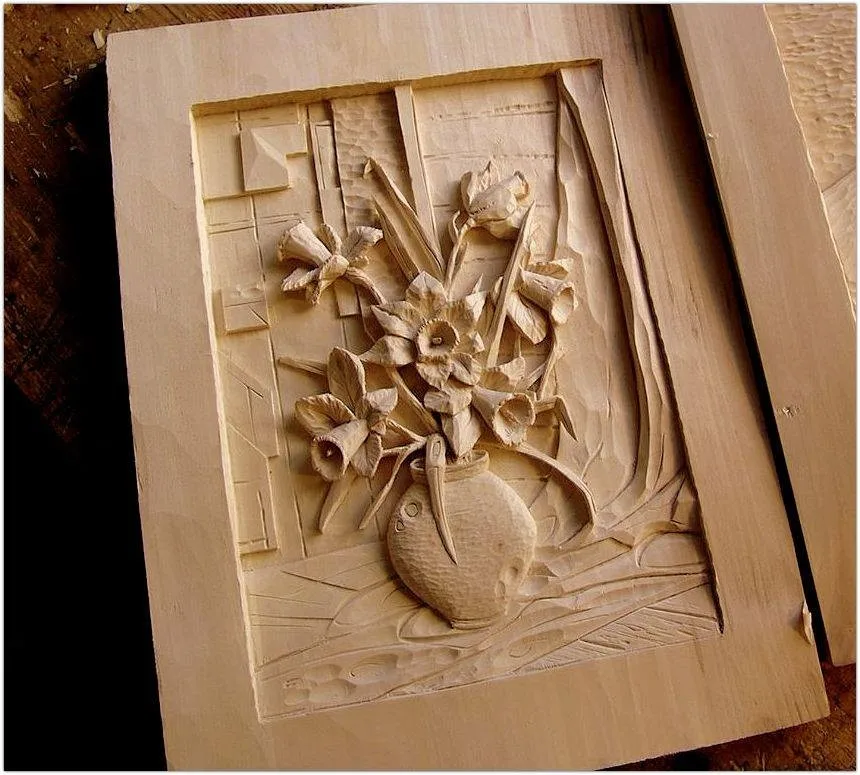

Плоскорельефная резьба по дереву

Скульптурная резьба

Деревянные скульптуры

Само собой создание деревянных скульптур из дерева – это наиболее сложный тип его обработки. Но зато такими произведениями искусства можно смело украшать не только дом, но и любое место дачного участка.

Совет: после нанесения узоров на дерево обязательно обработайте его антисептиками, в особенности, если речь идёт о внешних работах. Это позволит в значительной мере продлить эксплуатационный срок вашему шедевру.

Рекомендации по нанесению узоров по дереву

Если вы решили украсить собственный дом или беседку, то могут использоваться все вышеперечисленные методы нанесения узоров в комплексе. Но если вы коснулись выполнения такой задачи впервые, то лучше остановиться на наиболее простых вариантах.

В первую очередь стоит рассмотреть узоры для резьбы по дереву для начинающих:

Элементарные эскизы узоров для резьбы по дереву

Обозначение на рисункеНазвание узора
АЛестница
БКуличи
ВТреугольники
ГВитейка
ДЗмея
ЕЁлка
ЖРомбы
ЗЦепочка
ИСоты
ККвадраты
ЛЗвёзды
МСияние
НОсколки
О		Чешуя

Выбор древесины

Примеры подходящих для обработки образцов

При выборе подходящего материала следует обратить внимание на следующие факторы:

  • Особенности текстуры. Так если вы желаете создать сложный орнамент со смысловой нагрузкой, то возьмите лучше брусок со слабо выраженным древесным рисунком. А если вы своим узором предпочитаете лишь подчеркнуть природную красоту дерева, то остановите свой выбор на чётко выраженной текстуре.
  • Сам узор старайтесь разместить вдоль волокон. Это упростит его нанесение.
  • Обратите внимание на повреждение древесины процессами гниения или других заболеваний. От таких образцов немедленно откажитесь.
  • Также стоит отсеять изделия с такими пороками как сучки и кармашки с древесным соком.

Назначение

В случае оформления дома помните об основных функциях, выполняемых деревянными узорами:

  • Украшение внешнего вида. Это основное назначение. Примечательно, что в древности многие орнаменты обладали конкретным мистическим значением и служили оберегами.
  • Защита от прямых солнечных лучей. Козырёк со сквозной резьбой отлично справится с рассеиванием света.
  • Ограждение опасных мест. Балконное или лестничное ограждение может стать гораздо привлекательнее благодаря такой отделке.

Узоры из дерева выступают в роли балконных ограждений, козырьков от солнца и украшений

Подготовка

После того, как вы выбрали подходящий брусок или доску и определились с методом нанесения резьбы, подготовьте для работы место. Вам могут понадобиться тиски или струбцины, карандаш, лобзик, стамеска и фрезер.

Создаваемые узоры для резьбы по дереву фрезером

Далее нанесите карандашом эскиз вашего рисунка на деревянное полотно. Надёжно зафиксируйте его и начинайте работать. Будьте в процессе нанесения узора предельно осторожны, так как малейший просчёт может испортить всю заготовку.

По окончанию работы покройте получившийся орнамент лаком и установите на место, где он и будет находиться. В результате вы получите оригинальное изделие, которое изготовлено собственными руками. Пусть даже если в первый раз шедевр и не выйдет, не отчаивайтесь, немного практики, и ваша поделка станет настоящим украшением вашего дома.

Заключение

Узоры, используемые для украшения деревянных построек сотни лет назад, снова в тренде и завоёвывают популярность. С их помощью можно не только оживить однотипную серость классического фасада, но также сделать его абсолютно оригинальным, таким, которого ещё ни у кого не было.

Немножко фантазии, правильный выбор метода нанесения, приобретение подходящей заготовки, терпение и внимательность – самое главное, что вам необходимо для успешного завершения задуманного.

Красота отделанного узорами деревянного дома

Узорами можно не просто украсить своё жилище, а выразить свои мысли, создать некую визитную карточку для гостей и просто прохожих.

Шаблоны для резьбы по дереву фрезером

Содержание

  1. Прорезная резьба по дереву: фотографии, рисунки и эскизы
  2. Трафареты по прорезной резьбе
  3. Инструменты для прорезной резьбы: лобзик или фрезер
  4. Материалы для прорезной резьбы
  5. Фото резных домов из дерева
  6. Видео фрезерования по дереву ручным фрезером
  7. Разбираем техники резьбы по дереву фрезером своими руками
  8. Как научиться резать по дереву ручным фрезером: советы и идеи для начинающих
  9. Оттачиваем мастерство владения фрезером и резьбы по дереву
  10. Видео-уроки и ролики по теме статьи

Из резного дерева и фанеры можно сделать столько предметов декора и полезных мелочей, что глупо ограничивать сферу применения работ. По сути, это может быть абсолютно все, на что хватит фантазии: шкатулки, обложки для декоративных и коллекционных книг, абажуры, панно, ставни, элементы мебели, наличники, карнизы… Но самое привлекательное в создании эксклюзивных работ то, что выполнить их сможет каждый желающий, если приложит определенное количество усилий.

Прорезная резьба по дереву: фотографии, рисунки и эскизы

Главный залог успеха в создании интересных вещиц с прорезной резьбой – это выбор рисунка. Именно он передает общую концепцию и задает эстетический тон всему изделию.

Проще всего начинающим будет выполнить узоры геометрической формы, как на фото.

Резные рисунки флористической и анималистической тематики – классика орнаментов для любой сферы применения.

Надписи – современный вариант применения резьбы по дереву и фанере. При этом чертежи и эскизы вы вряд ли сумеете найти в сети – их придется составлять сугубо индивидуально под личные требования к размерам, шрифтам, словам.

Трафареты по прорезной резьбе

Однако в отличие от прорезных надписей на фанере рисунки с растительной, животной и фантазийной тематикой можно найти в сети. Так что смело выбирайте понравившиеся трафареты в альбом, и идей для творчества хватит надолго!

Самые простые эскизы подойдут как для тренировки в самом начале пути изготовления изделий, так и смогут стать отдельными элементами сложной конструкции. Например, так оформляют резные дома.

Более сложные шаблоны потребуют определенных навыков и терпения, но результат стоит того. Такие картинки могут служить самостоятельным изделием, даже подарком.

Целые композиции с идеей и смыслом обычно служат либо отдельным произведением, либо составляют основу работы.

Инструменты для прорезной резьбы: лобзик или фрезер

Однако выбор рисунка – это только треть успеха. Еще один важный аспект, который обязательно надо рассмотреть прежде, чем приступить к самой работе. А именно – выбор инструмента, которым будет производиться резьба по дереву или фанере.

От оборудования зависит:

  • насколько тонкой получится резьба;
  • сложность картинок;
  • скорость вырезания;
  • аккуратность работы.

Поэтому важно оценить все плюсы, минусы, возможности и ограничения каждого из традиционных инструментов для выпиливания:

Лобзик – приспособление для фигурного вырезания деталей. Ручным инструментом работать довольно трудоемко, но позволяет очень точно выполнить выпиливание по чертежу. Электроинструмент позволяет быстро производить фигурные изделия из фанеры, но требует осторожности.

Фрезер – это инструмент, благодаря которому плоскорельефная прорезная резьба приобретает более тонкий и завершенный вид. Именно с его помощью получается скруглить края, удалить сколы, сделать подзоры, осуществить самое сложное вырезание.

Теоретически фрезером можно выполнить те же работы, что и лобзиком, и даже больше, но по факту такое обращение с инструментом чревато его быстрым выходом из строя, частой заменой фризы.

Материалы для прорезной резьбы

В большинстве случаев для такого вида работ выбирают фанеру – она равномерно тонкая, обладает приятным окрасом и структурой, ее не ведет при дальнейшем использовании или хранении в отличие от массива дерева. Именно выбор материала становится третьим китом удачной работы.

Современный рынок изобилует разными видами материалов, поэтому несложно и запутаться. Для такой работы следует выбирать:

  • фанера ФК – безвредная для человека и среды, прочная, удобная в резке, практичная;
  • фанера ФБ – также безопасная для человека, но устойчивая к агрессивной среде, поскольку проходит специальную обработку и получает защитное покрытие, из-за чего может стоить на порядок больше.

Обратите внимание! Ни в коем случае не выбирайте для внутренних работ фанеру класса ФСФ – она обрабатывается канцерогенными консервантами и допустима к использованию только на свежем воздухе – ими отлично облицовывается баня или дом снаружи.

Фото резных домов из дерева

Для России особое значение имеет прорезная резьба в качестве отделки фасадов зданий. Издавна орнаменты, вырезанные на бересте и других схожих материалах, украшают избы, бани, церкви, что красочно демонстрируют фотографии.

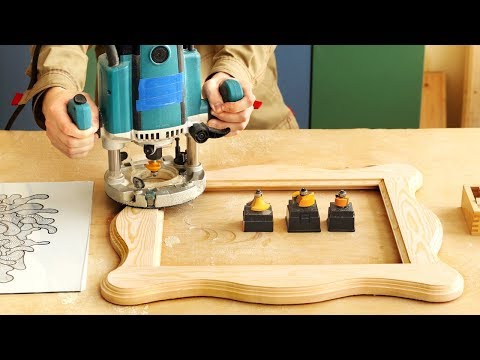

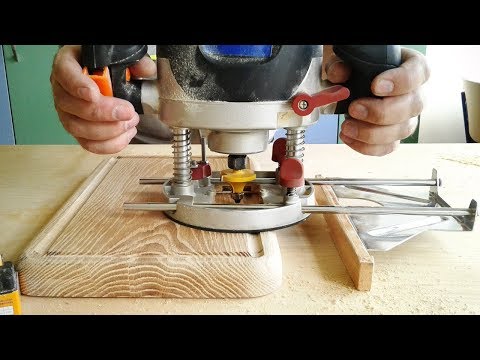

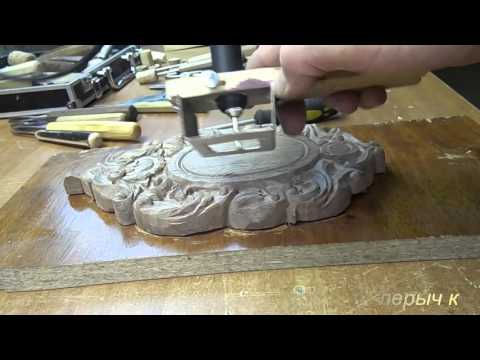

Видео фрезерования по дереву ручным фрезером

Если вы только решились попробовать свои силы в фигурной прорезной резьбе, нелишним будет посмотреть видео с мастер-классом. Оно поможет лучше понять, как создаются рисунки, и как появляется такая домовая красота.

Вертикальный фрезер OF 1010 EB (см. ниже рис.1) прекрасно подходит для художественной обработки деревянных поверхностей. При этом инструмент ведется свободно без каких-либо упоров. Линии вырезаются деревянной поверхности либо по собственному эскизу, либо по готовым шаблонам. Насколько точно вам удастся передать рисунок и не смазать его, зависит в основном от вашего мастерства. Ваши движения при ведении фрезера должны быть не только очень лёгкими и уверенными, но и предельно точными. Древесина с ярко выраженными кольцами требует особенно точного ведения фрезера, так как фреза стремится следовать рисунку колец поздней (летней) древесины. Для получения более контрастного рисунка перед фрезерованием заготовки были обработаны тёмной морилкой.

Для фрезерования можно использовать следующие фрезы:

Шрифтовая фреза (рис. 2)

V-образная пазовая фреза (рис. 3)

Фреза для выборки желобков (рис. 4)

Пазовая фреза малого диаметра (рис. 5)

Для удаления пыли с рабочего места и обеспечения хорошего обзора используйте пылеудаляющий аппарат с всасывающим шлангом Ø 27 (рис. 6).
Для закрепления заготовок прекрасно подходит многофункциональный стол с зажимами (рис. 7)

Фрезер, или ручной фрезерный станок – универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия. Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом. Резьба по заранее подготовленному дереву при помощи фрезера может быть освоена своими руками быстро, если сразу выбрать для себя вид ручного станка.

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

  • Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
  • Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
  • Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Как научиться резать по дереву ручным фрезером: советы и идеи для начинающих

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

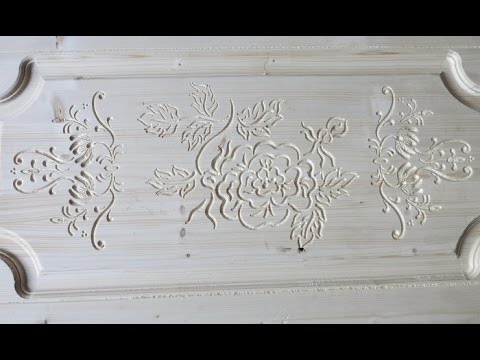

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером – фото для вдохновения.

Работа фрезером по дереву: оборудование, приемы, инсрумент

Для многих мастеров покупка ручного фрезера становится одним из наиболее значимых событий, подталкивающих к переходу на более высокий уровень мастерства. Одно дело, когда заготовка обрабатывается простыми инструментами рубанком, стамеской, долотом, после чего получаются четкие грани и надежные соединения. Другое дело, когда работа фрезером позволяет сделать дерево более интересным, придать ему новые формы и создать то, что может подчеркнуть мастерство. Но это в идеале, на самом деле, прежде чем получить ровную кромку, с четкими линиями и отсутствием прожжённых участков придется учиться и делать это придется основательно.

Что такое фрезер и его назначение

Ручной фрезер представляет собой универсальный инструмент для обработки древесины и пластика. При этом, сразу нужно отметить, что работает фрезер в основном по дереву, пластик обрабатывается намного реже потому, что применение его с полимерами требует специальных фрез и умения работать.

Чаще всего инструмент используется самостоятельно, но для облегчения труда и повышения качества обработки изделия из дерева он может применяться в виде фрезерного станка. Это не обязательно сделанный в заводских условиях станок, в примитивном виде это ровная поверхность, в отверстие которой вставлен фрезер. Такой станок может быть изготовлен в виде отдельной конструкции или приставки к верстаку, идеи для копирования и воплощения подобных приспособлений можно без труда найти в сети.

Ручной фрезер — это электроинструмент, способный выполнять углубления, отверстия, фрезеровку кромок и фасок в дереве, пластике и даже в металле. Делать фрезером в домашних условиях можно следующие операции:

  • Пазы стандартной и произвольной формы – прямоугольные, криволинейные, сложной формы.
  • Фрезеровать сквозные и глухие отверстия.
  • Обрабатывать торцы поверхностей, как прямоугольного сечения, так и сложной формы.
  • Делать вырезы на поверхности разной формы и глубины.

Возможности фрезера по дереву значительно расширяются с применением для работы специальных или самодельных шаблонов. Использование этих образцов позволяет изготавливать заготовки для соединения деталей, поверхности со сложной конфигурации, в виде ласточкина хвоста или шипа.

Использовать фрезер в работе можно и с приставкой к токарному станку, например, для обработки заготовок и деталей мебели сложной формы. Эту работу с помощью фрезера выполнять намного проще за счет использования копировальной приставки. Изделия из дерева получаются более интересными, если для их декора на поверхность наносятся рисунки или узоры фрезером.

Применение ручного фрезера не ограничивается только однотипными задачами, такими как обработка кромок или изготовление планок для фоторамок. С помощью этого инструмента можно легко освоить и такие операции как обработка цилиндрических поверхностей и спиральная резьба.

Особенность этого инструмента заключается в том, что он позволяет выполнять обработку заготовку с учетом особенностей материала, от этого изделие приобретает особенный вид. Кроме того, ручной фрезер имеет несколько режимов работы, так что подобрать нужный не составляет особых проблем.

Устройство основных узлов и деталей

Основой ручного фрезера является его корпус. У большинства современных моделей он выполнен из прочного сплава, способного выдерживать большие нагрузки. Внутри корпуса установлен высокооборотный электродвигатель, способный развивать скорость вращения вала до 10 тыс. оборотов в минуту.

В нижней части на валу электродвигателя находится резьба, на которую надевается цанговый патрон. Именно в этот патрон и вставляется фреза.

Устройство корпуса имеет сложную форму, в которой имеются специальные отверстия для крепления металлической платформы – именно она своей подошвой прилегает к обрабатываемой заготовке и скользит по ней. Подошва должна быть гладкой и не магнитится, поэтому подошва часто имеет накладку из ударопрочной пластмассы, а сама отливается из алюминиевого сплава. К корпусу платформа крепится при помощи направляющих.

Для удобства работы с длинными заготовками имеется боковой упор, чаще всего он используется при обработке кромок. Регулировка его осуществляется при помощи зажимных винтов на корпусе подошвы.

На ручке корпуса фрезера имеются кнопки включения электропитания и кнопка аварийной остановки электродвигателя, она играет роль предохранителя. Кроме этого, обязательно имеется и регулятор оборотов двигателя, эта функция дает возможность выбрать подходящую скорость вращения двигателя при работе с разными породами дерева.

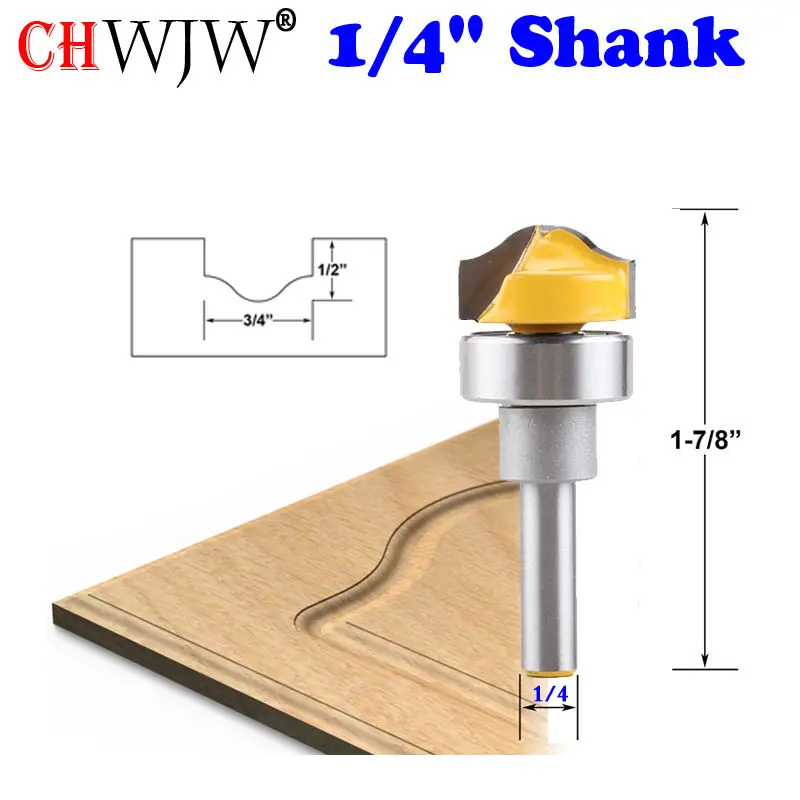

Фрезы для ручного фрезерного инструмента

Обработку поверхностей заготовок фрезер выполняет при помощи фрез – сменного рабочего инструмента. Фрезы имеют хвостовик и рабочий орган, обычно с двумя рабочими режущими гранями. При вращении вокруг своей оси рабочий орган создает тело вращения, наружный контур которого образуют режущие кромки.

Хвостовик и тело фрезы изготавливается из стали, а режущая кромка из твердосплавной пластины.

По своему назначению они бывают:

  • Профильные, для фрезерования красивой кромки;
  • Конусные;
  • Прямоугольные;
  • V-образные;
  • Калевочные – для создания закругленной кромки;
  • Дисковые;
  • Фальцевые;
  • Типа «Ласточкин хвост»;
  • Галтельные.

Кроме того, они бывают концевые и могут иметь на конце опорный ролик, что дает возможность делать копирование и обрабатывать сложные профили.

Фрезеровка по дереву. Уроки.

Фрезерование – процесс обработки материала с удалением его частей определенной формы и создание конфигурации для получения отверстий, пазов, соединений, деталей сложной формы. Фреза представляет собой инструмент с одним или несколькими лезвиями, которые производят резку путем своего вращения.

Как фрезеровать дерево

Существуют определенные правила работы с деревом, соблюдая которые вы сохраните себе здоровье. Они сами по себе несложные, перечислим их ниже.

  • Деталь, предназначенная для обработки, должна быть надежно зафиксирована на рабочем столе, без люфта. Данное условие исключит смещение или срыв детали из гнезда.
  • Перемещение лезвий фрезерного станка должно быть направлено вдоль древесной заготовки. При несоблюдении этого правила пострадает качество кромок линии распила, ровность ее границ.
  • Для выполнения фрезеровки фигур сложной формы, таких как окружность, эллипс и других, рекомендуется применение циркулей, позволяющих выполнить закругления различного радиуса.

Чем фрезеровать дерево

Для фрезеровки дерева существуют такие фрезерные станки:

  • Погружные – подходят для отверстий, пазов – движение фрезы происходит по вертикальной оси.
  • Окантовочные – подходят только для кромок, фасок. Имеют в наличии направляющий подшипник.
  • Ламельные – идеально подходят для округлых продольных канавок.
  • Дюбельные – подходят для пазов под дюбели, для сборки типа «шип-паз».

Правила работы ручным фрезерным инструментом

Научиться пользоваться фрезером по дереву совсем не сложно. Даже без опыта работы сделать первый рез начинающим мастерам будет намного проще, если правильно выполнять все правила. Прежде всего, необходимо обеспечить выполнение правил техники безопасности – работу нельзя начинать без защитных очков или еще лучше лицевой защитной маски.

Второе правило требует, чтобы все фрезерные работы выполнять только острым инструментом. Тупая режущая кромка будет рвать волокна, или шлифовать поверхность, оставляя после себя обугленные места.

Ну и конечно, третье правило – при работе обрабатываемая деталь должна жестко фиксироваться к верстаку. Ну а если работа проводится на фрезерном станке, сам фрезер должен иметь жесткое крепление.

Со временем если регулярно работать фрезером по дереву появится и опыт, и сноровка. Выработаются и особые приемы работы с инструментом. А вот для начинающих общий алгоритм действий может быть таким:

  • Перед началом работ проводится осмотр инструмента и подготовка рабочего места;
  • Подбирается подходящая фреза и закрепляется в цанге;
  • Устанавливается скорость вращения и глубина фрезерования;
  • Заготовка закрепляется на верстаке;
  • Проверяется правильность настройки фрезера;
  • Одеваются очки;
  • Фрезер включается в сеть.
  • Начинается процесс фрезерования.

Регулировка скорости вращения

Качество работы во многом зависит от того насколько правильно выбрана скорость вращения рабочего вала с цанговым патроном. Дело в том, что при высоких скоростях для фрез большого диаметра, например, диаметром 22-44 мм заметно увеличивается вибрация. А если учесть что при работе с твердыми породами дерева еще увеличивается и сопротивление материала, то удержать в руках машину будет весьма непросто.

Поэтому работа ручным фрезером по дереву предусматривает еще и правильно выбранную скорость вращения цанги. При работе рекомендуется использовать такие настройки инструмента:

  • Для фрез с диаметром хвостовика 4-10 мм рекомендуется устанавливать скорость равную 5-7 единиц на регуляторе скоростей;
  • Для фрез среднего диаметра – 12-20 мм – показатели 3-4 единицы;
  • Для больших фрез 22-44 мм – скорость рекомендуется установить на показателе 1-2 единицы.

Для твердых пород стоит придерживаться этого режима скоростей вращения цангового патрона, а вот для мягких пород коридор можно расширить, увеличив верхнюю границу на 1-2 пункта.

Фиксация фрезы

Установка фрезы осуществляется при выдернутом из сети шнуре электропитания. Хвостовик вставляется в патрон до проточенной отметки или до упора.

Перед зажимом цангового патрона блокируется фиксатором вал (стоит сказать, что у разных машин он разный, в некоторых для этого есть отдельный рычаг, для других специальный ключ), и только после этого делается окончательный зажим цанги так, чтобы фреза прочно зафиксировалась.

Регулировка глубины фрезерования

Регулировка глубины фрезерования у разных моделей ручных фрезеров имеет свои особенности, в одних эту функцию выполняет регулировочный винт, в других это делается при помощи ограничителей на штанге, третьи модели используют револьверную подставку. Все эти приспособления дают возможность обеспечить выбор необходимой глубины фрезерования для работы.

Необходимость такой регулировки вызвана тем, что для фрезерования глубоких пазов, например, для установки дверного замка, для уменьшения нагрузки на двигатель удобнее сделать несколько проходов глубиной по 4-5 мм, чем сразу делать фрезерование на полную глубину механизма.

Фрезеровка древесины

Назначение

На фото показан процесс изготовления объемного узора.

Фрезеровка – это процесс механической обработки заготовки специальным режущим инструментом, называемым фрезой, при котором этот инструмент совершает вращательное движение вокруг собственной оси, а заготовка перемещается поступательно относительно рабочего вала станка. Также может перемещаться сам вал относительно неподвижной заготовки.

Основной рабочий орган фрезерного станка – это фреза. Она представляет собой режущую головку, закрепленную на хвостовике, который имеет определенный размер (обычно 8 мм) и фиксируется в патроне, надетом на вал двигателя. Обычно фреза – это многозубый инструмент, изготовленный из инструментальной стали различной прочности. Бывают затылованные и незатылованные фрезы.

Сверло фрезеровальное по дереву перьевое системы «Зубр».

В зависимости от особенностей оборудования и организации процесса обработки фрезерование может различаться по таким признакам:

  1. По пространственной ориентации шпинделя станка различают вертикальное и горизонтальное фрезерование . Современные производственные станки обычно имеют универсальное исполнение и способны производить вертикальную и горизонтальную обработку под разными углами с использованием различного инструмента;
  2. По направлению вращения фрезы относительно движению заготовки или шпинделя станка различают встречное и попутное вращение . Встречное движение обеспечивает большую производительность и безопаснее, тогда как попутное вращение дает более высокое качество обработки, но опасно вырыванием заготовки;
  3. По типу используемого инструмента бывает фасонное, концевое, торцевое периферийное фрезерование и другие виды обработки .

Обработка кромок с использованием шаблонов

Получение сложных в плане обработки профилей – закруглений, идеально ровных или имеющих специфический изгиб деталей удобнее делать при помощи шаблонов. Обработка кромок на таких деталях обычно делается по заранее вырезанному из фанеры или ДВП контуру кромки. Для этого используется фреза с роликовой опорой.

Работа с заготовками ширина которых меньше длины режущей части

Обработать детали, которые меньше режущей части фрезы, можно при помощи шаблона, установленного таким образом, чтобы он касался только ролика. В таком случае регулировка высоты подошвы проводится так, чтобы фреза касалась только обрабатываемой детали. При расположении ролика над телом фрезы шаблон устанавливается сверху так, чтобы он касался шаблона.

Выполнить этот прием довольно сложно, особенно если кромочный срез должен иметь определенный профиль. Для этого рекомендуется применять фрезу с нижним расположением опорного ролика.

Еще одним вариантом обработки плоскости детали при помощи шаблона может быть установка хвостовика так, чтобы его край касался шаблона. Этот прием используют тогда, когда на фрезе отсутствует опорный ролик. Обработка деталей, ширина которых больше длины режущей поверхности

В этом случае делается обработка в два этапа. Во время первого этапа делается проход фрезером при помощи шаблона. Второй раз фрезерование осуществляется без помощи шаблона, поскольку результат первого прохода и будет выступать шаблоном для работы.

Обработка кромок сложной формы

Получение красивой кромки заготовки фигурными фрезами во многом зависит от качества предварительной обработки самой заготовки. Неровные края, скосы или трещины будут копироваться фрезой при прохождении по краю. Независимо от качества машины и остроты рабочей кромки, все изъяны останутся, только уже во фрезерованном виде.

Если есть необходимость обработки криволинейной заготовки, то здесь нужно первым заходом сделать черновую обработку, просто приблизив профиль к нужному шаблону. Второй раз обработка кромки делается чистовая, с использованием шаблона и с максимальной внимательностью.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Читать также: Самоделки для столярной мастерской своими руками

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Уход за ручным фрезером

Уход за ручным фрезером, как и за другим электроинструментом, не требует выполнения слишком большого числа операций. Достаточно после каждого использования смахнуть чистой малярной кистью пыль и стружку и положить в коробку.

После 6 месяцев работы рекомендуется проверить затяжку всех винтовых соединений и проверить, нет ли биения на рабочем валу. Для электрооборудования с большим числом оборотов рекомендуется 1 раз в год проводить смазывание подшипников и втулок смазкой «Литол».

Выполняя эти простые рекомендации, даже начинающие мастера быстро наберутся опыта работы с ручным фрезером.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

  • Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
  • Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

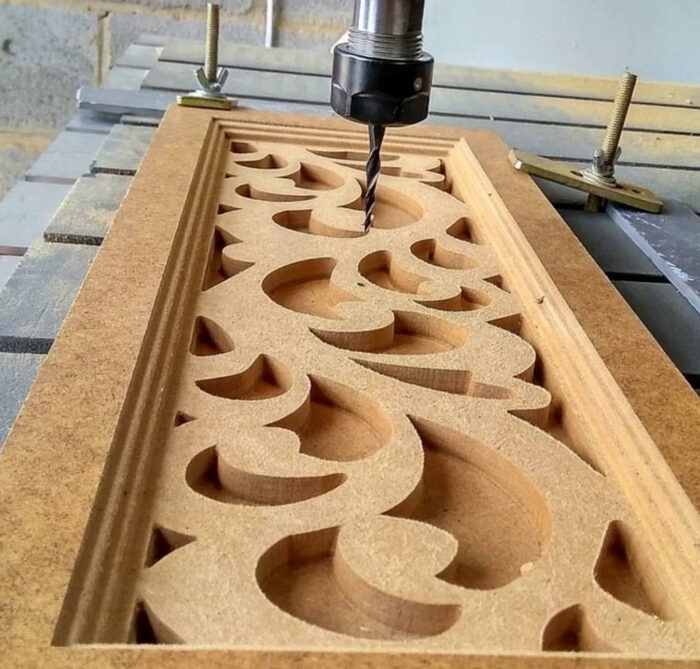

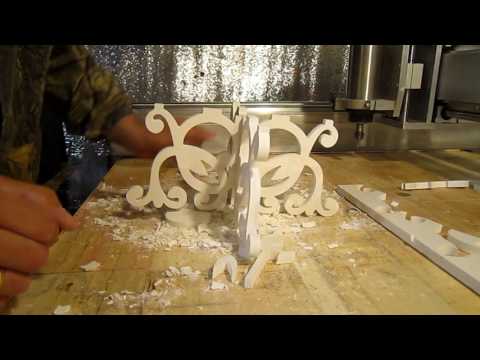

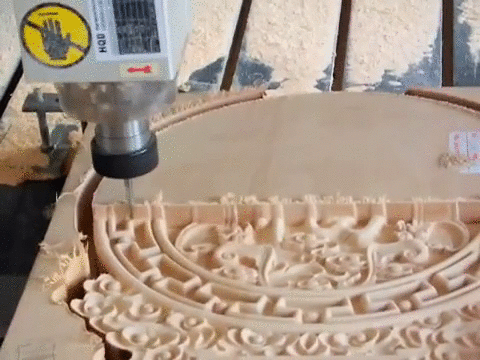

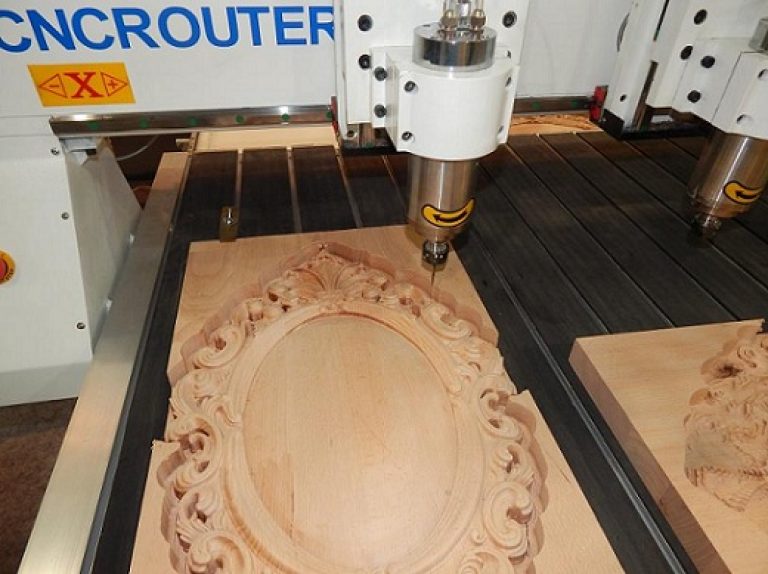

Резьба на фрезерном станке с ЧПУ по дереву

Уже давно мы получаем от Вас вопросы, касающиеся возможностей работы на фрезерных станках с ЧПУ. Многие задавались одним и тем же вопросом: «можно ли фрезерным станком с ЧПУ только прорезать»? Просматривая наши видеоролики на YouTube, многие из вас, вероятно, пришли к выводу, что фрезерные станки, предлагаемые V-SLOT Polska, не позволяют создавать пространственные фигуры, скульптуры и тому подобное. В этой статье мы покажем вам, что фрезерный станок позволяет не только вырезать уникальные формы, но и вырезать материалы и создавать уникальные и индивидуальные проекты!

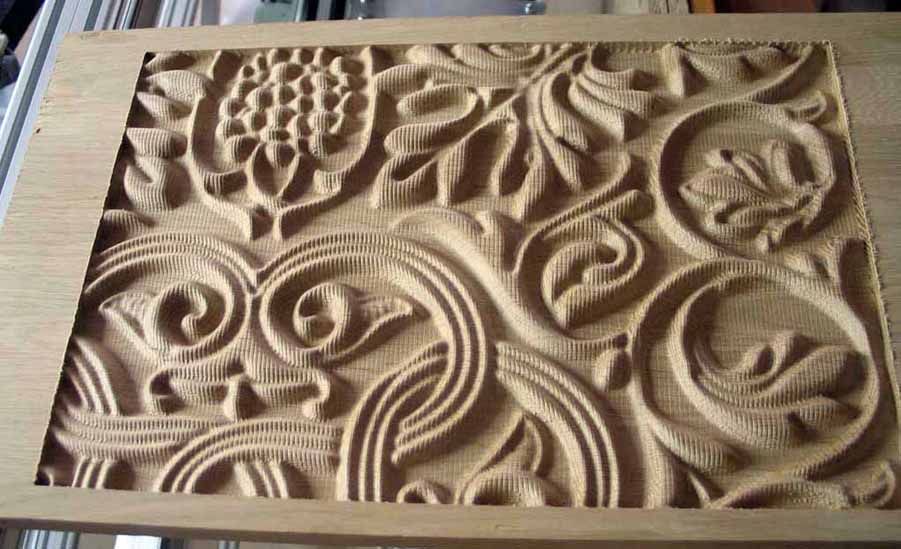

Рельеф — барельеф, изготовленный на фрезерном станке с ЧПУ

В этой первой статье мы расскажем вам, как сделать барельеф с помощью программы Fusion 360 и фрезерных станков с ЧПУ из магазина V-SLOT Polska. До сих пор многие из наших клиентов приобрели фрезерные станки с ЧПУ, на которых они создают красивые архитектурные декорации и многое другое.

Фрезерный станок с ЧПУ дает нам много возможностей, но все всегда начинается с проектирования модели и создания правильных программных настроек для фрезерного станка.

Как, вероятно, многие из вас уже знают, мы рекомендуем программное обеспечение fusion 360, где мы можем создать модель с нуля или, например, мы можем загрузить модель, которую мы хотим сделать, а затем импортировать ее в Fusion 360, где мы создадим фрезерная программа. Прежде всего, мы приглашаем вас посмотреть видео этого судебного разбирательства на нашем канале YouTube. Мы также рекомендуем вам ПОДПИСАТЬСЯ на канал, чтобы не пропустить новые фильмы!

Очень важным аспектом является подбор соответствующих фрез, чтобы модель, изготовленная на фрезерном станке, требовала как можно меньше обработки.

Здесь также упомянем, что в связи с многочисленными запросами об аксессуарах для фрезерных станков, мы решили ввести новую вкладку категории в нашем магазине, где вы найдете любительские и полупрофессиональные фрезы, которые особенно для новичка не должны обременит бюджет и в то же время позволит изучить и реализовать множество интересных проектов.

Таким образом, мы должны указать здесь, что мы протестировали множество возможных решений и резаков в компании. Обучение фрезерованию — это очень долгий процесс, и мы также учимся сами с каждым новым проектом. Помните, всегда настало время улучшить свои навыки фрезерования!

В этой статье мы расскажем, как сделать так, чтобы на фото и видео был виден небольшой барельеф, созданный ранее. Какие функции мы использовали в программе Fusion и какие фрезы использовали.

Где можно скачать интересные проекты для фрезерных станков с ЧПУ?

Поскольку создание уникальной модели барельефа — процесс, требующий много времени и навыков, сегодня речь пойдет о готовых моделях.

Мы порекомендуем несколько порталов, на которых можно скачать интересные 2D/3D-модели, которые после загрузки в соответствующем формате можно импортировать прямо в Fusion 360.



  1. Портал Thingverse ( https://www.thingiverse.com/ )
    Здесь вы найдете много интересных проектов, в основном направленных на изготовление на 3D-принтерах. Тем не менее, на этом портале вы найдете и проекты, подготовленные для выполнения на фрезерных станках с ЧПУ. Приложив немного усилий, многие из них можно обработать и подготовить таким образом, чтобы сделать модель для фрезерного станка с ЧПУ.
  2. Портал GrabCad ( https://grabcad.com/)
    Здесь вы найдете много интересных 3D-моделей. Многие из них доступны в импортируемом и настраиваемом формате, читаемом и исполняемом для программного обеспечения fusion 360.


Модель льва, которую мы использовали в качестве примера для описания в этой статье, вероятно, взята с портала GrabCad, однако (стыдно признаться) мы не дадим вам источник. Это потому, что нам сложно в памяти откопать, когда и откуда была скачана модель (если память вернется, то поставим здесь ссылку)

Тем не менее, вы можете скачать модель с нашего сайта, перейдя по ССЫЛКЕ .

Как импортировать модель в программу Fusion 360

Поскольку мы импортировали модель в Fusion 360, процесс довольно тривиален, однако для людей, которые раньше не импортировали файлы, ниже мы показали несколько скриншотов, на которых вы увидим, как это сделать.



  1. После запуска программы fusion 360 мы расширили меню, в котором находятся наши модели, папки и проекты. Верхний левый угол экрана (маленькие квадратики), где после наведения мыши будет отображаться «ПОКАЗАТЬ ПАНЕЛЬ ДАННЫХ».


  2. Затем, войдя в соответствующую папку, в которую мы хотим импортировать ранее загруженный файл, нажмите кнопку «ЗАГРУЗИТЬ», и это откроет другое окно, в которое мы можем напрямую перетащить наш файл из папки на компьютере. Сделайте это, нажав «Выбрать файлы» и пройдясь по дереву системы и выбрав соответствующий файл. После выбора файла нажимаем «Загрузить» и ждем, пока наш файл загрузится. Когда файл загрузится, откройте его, дважды щелкнув по нему.

  3. Когда наша модель открыта, мы можем перейти на вкладку Производство и начать создание модели.

ВНИМАНИЕ! Загружаемую модель часто приходится, например, масштабировать, чтобы ее размеры были адаптированы к возможностям нашей машины.

Во вкладке изготовление создаем всю программу фрезеровки. Если вы скачиваете модель льва из этой статьи, у вас уже должно быть введено большинство параметров.

Мы сделали модель из куска сосновой доски толщиной 26 мм и размерами примерно 121 х 136 мм.

Мы указали в программном обеспечении, что будем размещать фрезу в кантерной части материала.

  • Так как наша модель льва не большая, но достаточно «глубокая», требует сбора большого количества материала. В первую очередь мы использовали функцию «Адаптивная очистка» на вкладке 3D. Для этого первого шага мы использовали плоскую фрезу с диаметром хвостовика 8 мм и диаметром фрезы 10 мм.

Данную фрезу Вы найдете в нашем магазине перейдя по ссылке — Фреза по дереву 10 мм .

Конечно, вы должны сначала добавить эту фрезу в библиотеку фрез в fusion 360.

Функция адаптивной очистки

После входа и выбора фрезы в функции адаптивной очистки мы должны установить еще несколько важных параметров,



  1. Вкладка «Инструмент»:
    • Скорость вращения шпинделя: 16 000 об/мин (установите фрезерный станок DeWalt вручную на уровень 1)
    • Скорость подачи при резке: 1800 мм/мин
    • Скорость вывода: 1900 мм/мин
    • Скорость линейной подачи: ~ 900 мм/мин
    • Скорость подачи врезания: ~ 900 мм/мин

Вкладка «Геометрия»

  • Граница обработки: ограничивающая рамка

Еще подвкладка «Высоты» , где мы можем, среди прочего, уменьшить смещение в параметре Retract Height до 1 мм. Это позволит нам сэкономить довольно много времени.

Переходим на вкладку «Проходы» где вводим еще несколько параметров

  • Оптимальная нагрузка: 3мм
  • Максимальный шаг черновой обработки: 3 мм
  • Тонкий шаг вниз: 0,8 мм


затем перейдите на вкладку «Linkin»0005



После подтверждения всех настроек нажмите кнопку «ОК» , и через некоторое время программа сгенерирует пути для фрезерного станка.





Теперь переходим к следующему этапу нашей работы. — «Доработка детали».
Для этой цели мы будем использовать коническую фрезу VHM R0,5 с диаметром хвостовика 3,175 мм. Помните, что у DeWalt есть стандартная втулка, позволяющая устанавливать фрезы диаметром 8 мм.

Если вы хотите использовать фрезы меньшего размера, вы должны купить дополнительную втулку — эта втулка, конечно, доступна в нашем магазине по ссылке ниже:


ВТУЛКА ДЛЯ DeWalt D26200 3,175 мм

Фрезерование

5 фрезу также можно приобрести в нашем магазине, перейдя по ссылке рядом с ней: Фреза VHM CNC R. 05 3.175 для Relif.

На этом этапе мы будем использовать функцию 3D Parallel. Здесь мы также ввели несколько параметров, которые я перечислил ниже:

  • Вкладка инструментов
    • Представляем / выбираем наш резак VHM
    • Скорость вращения шпинделя: 16 000 об/мин
    • Скорость подачи при резке: 1700 мм/мин
    • Скорость подачи на входе: 1000 мм/мин
    • Скорость линейной подачи: 833 мм/мин
    • Скорость подачи врезания: 1333 мм/мин



  • Вкладка «Геометрия»
    • Здесь отмечаем Rest Machining и в нем
      • Источник: из предыдущей операции
      • Регулировка: Использовать как рассчитанную
    • Геометрия:
      • Граница обработки: силуэт


  • Вкладка высоты:
    • Высота просвета
      • Смещение: 1 мм


  • Вкладка «Проходы»

Здесь в параметре Stepover вводим 0,1 мм (чем меньше, тем дольше будет процесс фрезеровки, но и деталь будет «красивее» и точнее.

После ввода параметров еще раз все подтверждаем кнопкой «ОК» и ждем, пока программа сгенерирует пути

И, наконец, теперь, если все прошло хорошо, можно было переходить к сохранению программ и фрезеровке.


ВНИМАНИЕ! Так как мы работаем на 2-х разных фрезах, мы должны сохранить данные отдельно для функции адаптивной очистки и отдельно для параллельной.


Для этого кликаем правой кнопкой мыши на Adaptive и далее выбираем Post Process и сохраняем наш файл на компьютер нажав на «Post». Также не забудьте выбрать соответствующий конфигурационный файл (у нас WorkBee — Duet / WorkBee — Duet)

Назовем программу — LEW1-mill10mm.

Вы также можете скачать программу с нашего сайта, нажав на ССЫЛКА АДАПТИВНАЯ

То же самое делаем с функцией Параллельный мм, установите его по центру, как указано в программе fusion 360, и запустите программное обеспечение OpenBuilds Control.

После установки фрезы в соответствующую точку, мы должны сбросить положение оси X/Y/Z в программе и загрузить наш файл «LEW1-frez10mm. nc». После включения DeWalt мы можем начать работу.


Когда фрезерный станок завершит программу адаптивного фрезерования, выключите DeWalt, замените втулку и фрезу, загрузите файл «LEW1-FREZ-VHM-3175mm.nc», установите положение по оси Z и снова начните фрезерование .

После этого мы должны увидеть барельеф льва!

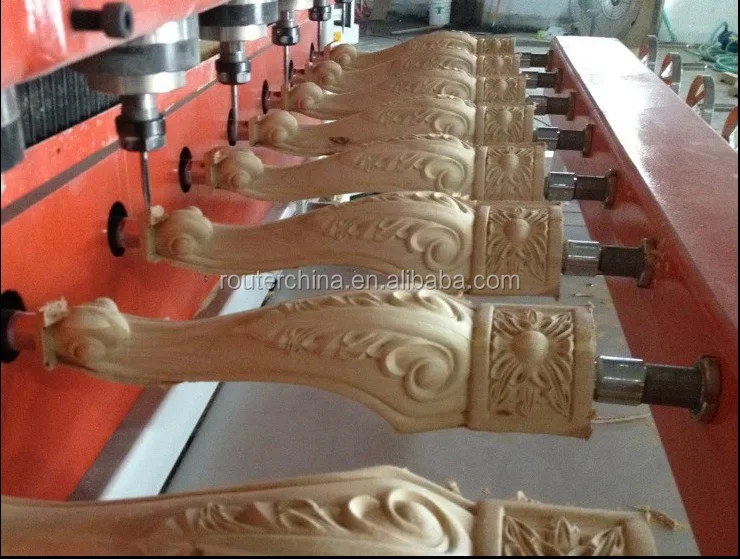

Как сделать резьбу по дереву на фрезерном станке с ЧПУ

В этом руководстве вы узнаете, как спроектировать и изготовить небольшую резьбу по дереву с помощью настольного фрезерного станка с числовым программным управлением. Фрезерный станок работает с использованием автоматической дрели/фрезерного станка для вырезания таких материалов, как дерево или пластик. Скорость, положение и глубина долота контролируются компьютером. Эти конкретные инструкции предназначены для машины Inventables Carvey.

Шаг 1: Войдите в Easel

В браузере перейдите на https://easel.inventables.com и войдите или создайте учетную запись, если вы еще этого не сделали. После того, как вы вошли в систему, нажмите «Новый проект».

Шаг 2: Измените тип станка

После того, как вы приступите к новому проекту, вам потребуется настроить параметры программного обеспечения в соответствии с вашим станком и материалом. В верхнем меню нажмите «Машина» и выберите «Карви».

Шаг 3: Настройки материала и машины

В правой части экрана вы можете изменить настройки материала и машины. Нажмите на настройку материала и измените размеры, чтобы они соответствовали вашей заготовке. Например, если вы вырезаете 4-дюймовый квадратный кусок твердой древесины клена толщиной 1/8 дюйма, измените размеры на 4 x 4 дюйма x 0,125 дюйма и установите материал на «Твердый клен». Измените настройку биты на 1/8” с прямым резом и убедитесь, что бита в машине действительно соответствует настройке программного обеспечения – она не является автоматической. Если настройки программного обеспечения не соответствуют тому, что у вас на самом деле есть в машине, вы можете повредить свой материал или даже саму машину.

Разные размеры и формы фрез будут резать по-разному. Сверла большого диаметра быстро удалят много материала, но не могут вырезать мелкие детали. Сверла малого диаметра будут резать более мелкие детали, но для удаления материала потребуется гораздо больше времени. Иногда может иметь смысл сменить насадку и вырезать в два прохода: первый проход с большим сверлом для удаления сыпучего материала, а второй проход с маленьким сверлом для более мелких деталей. Inventables Carving 101 — Bit Basics содержит хороший обзор различных бит и способов выбора правильного размера бит.

Шаг 4: Остерегайтесь зажимов!

В левой части экрана находится рабочее пространство дизайнера. В правой части экрана отображается реалистичный предварительный просмотр того, как будет резаться материал.

Глядя на свою рабочую область, вы увидите розовую L-образную область в нижнем левом углу (если вы не видите розовой области, дважды проверьте, что ваша машина настроена на Carvey). Эта область необходима для умного зажима, который удерживает ваш материал. В дополнение к этому зажиму вам также нужно будет добавить несколько зажимов с других сторон вашего материала, чтобы надежно удерживать его во время резки. Важно обратить внимание на эти области зажима, потому что вы не хотите размещать какие-либо элементы дизайна там, где может быть зажим! Машина «тупая» и не может узнать, есть ли на ее пути зажим. Поэтому, если вы скажете ему вырезать там, где может быть зажим, машина не сможет остановиться и, вероятно, врежется прямо в зажим, что потенциально может повредить машину (или зажим).

Из-за этих зажимов рекомендуется оставлять поля по краям вашего дизайна, примерно 0,5–1 дюйм.

Шаг 5. Создайте свой дизайн

Чтобы создать свой дизайн, используйте левую панель инструментов, чтобы добавить текст и другие фигуры в рабочее пространство. Вы можете перетаскивать, перемещать, изменять размер, вращать, группировать и разгруппировывать фигуры. Когда форма выбрана, вы можете изменить глубину реза — переместите ползунок вверх для неглубокого выреза или переместите ползунок вниз для глубокого выреза, который может прорезать весь материал.

Когда вы добавите фигуру в рабочую область, вы увидите справа предварительный просмотр того, как она будет выглядеть. Если разрез выглядит неправильно, попробуйте выбрать форму и изменить тип разреза. Карман будет вырезать внутреннюю часть формы, а траектория вырезания будет повторять контур формы. Если вы видите, что части вашей формы отсутствуют в предварительном просмотре, это, скорее всего, потому, что диаметр фрезы слишком велик, чтобы вырезать мелкие детали формы. Попробуйте увеличить размер фигуры или выберите меньший бит.

Вы также можете импортировать пользовательские фигуры в виде файла SVG. Для этого перейдите в «Файл» > «Импортировать SVG». После импорта вы можете перетаскивать, перемещать и изменять глубину выреза, как и в случае с фигурами Easel. Это позволяет использовать мощные инструменты векторного редактирования Inkscape для создания сложных рисунков.

Наконец, можно накладывать друг на друга формы и придавать им различную глубину резания. Однако то, как машина вырезает перекрывающиеся фигуры, зависит от порядка укладки фигур. Если щелкнуть правой кнопкой мыши по фигуре, вы можете отправить фигуру вперед или назад, чтобы изменить, какая форма сохраняет приоритет во время разреза. Когда вы меняете порядок наложения, предварительный просмотр будет обновляться, чтобы показать вам, как будет выглядеть окончательный результат. Используйте предварительный просмотр, чтобы настроить параметры, пока все не будет выглядеть правильно.

Шаг 6: Разделка!

Еще раз проверьте размер вашей насадки и положение зажимов, чтобы избежать столкновений. Переместите так, чтобы дизайн не перекрывался никакими зажимами. Помните, что машина не может обнаружить зажимы и наткнется на них!

В правом нижнем углу окна предварительного просмотра нажмите «Симуляция», чтобы оценить, сколько времени займет резка. Моделирование покажет траекторию движения инструмента и предоставит оценку времени. Вы можете нажать кнопку воспроизведения или перетащить ползунок симуляции, чтобы увидеть, как именно будет двигаться машина. Если у вас есть глубокие пропилы или вы используете малый диаметр фрезы, фрезерование займет больше времени.

Если все выглядит хорошо, нажмите кнопку CARVE в правом верхнем углу и следуйте инструкциям. Он попросит вас подтвердить настройки, а затем будет вырезаться.

Что дальше?

Надеюсь, теперь вы понимаете основы фрезерной обработки с ЧПУ! Ищете идеи для проектов? Попробуйте вырезать монограмму, гравюру на дереве, подставку или топографическую карту. Вы можете подправить свой предмет, покрасив его или покрыв дерево прозрачным лаком.

Если вы хотите узнать больше о фрезеровании с ЧПУ, посмотрите разделы «Насадки для резьбы 101: основы работы с насадками» и «Насадки для резьбы 201: подача, скорость и V-образные насадки». В этих видеороликах будут обсуждаться некоторые из более сложных настроек при использовании фрезерного станка с ЧПУ.









EaselInventablesCarvey

Genmitsu MC40A, хвостовик 1/8 дюйма, фрезерный станок с ЧПУ 90S 90-S, набор насадок для резьбы по дереву, 40-40 Торговая марка: Генмицу Артикул: 101-61S-MC40A

MC40A, хвостовик 1/8″, набор фрез с ЧПУ для резьбы по дереву, 40 шт.

Артикул: 101-61S-MC40A
