Резьбовые резцы токарные: Резцы токарные резьбовые для наружной резьбы и внутреннего нарезание
Резьбовые токарные резцы. Виды.
Всем доброго времени суток. Сегодня мы разберём следующий вид токарных резцов – это резьбовые. Как и в остальных статьях о типах токарных резцов мы сначала познакомимся с резьбовыми резцами для универсальных токарных станков, затем и для станков с ЧПУ.
Также получим и откроем в SolidWorks модели резьбовых токарных резцов для станков с ЧПУ.
Начнем!
Содержание
Как понятно из названия данный тип резцов служит для нарезания резьбы на деталях. Резьба бывает наружная и внутренняя, так и токарные резцы подразделяются на два вида, для наружной обработки и для внутренней.

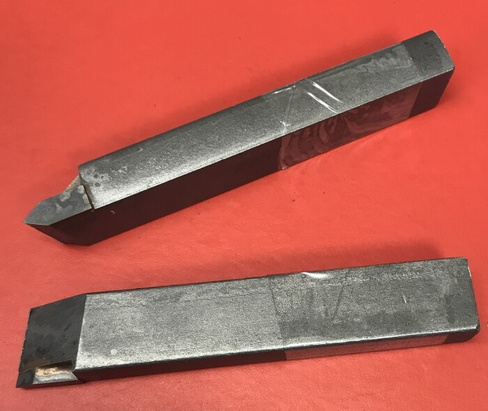

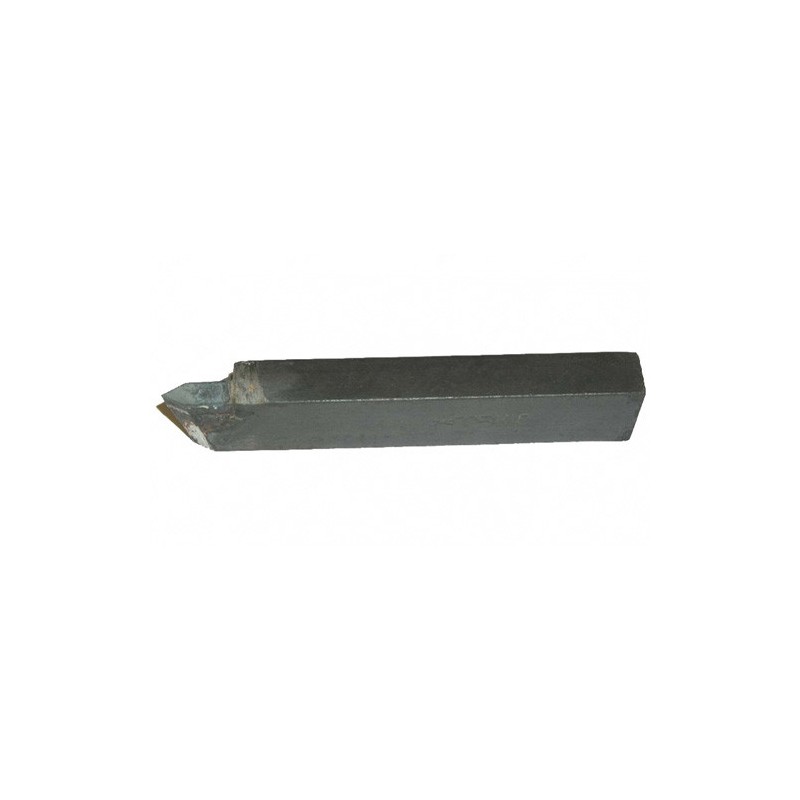

Токарные резец для наружной резьбы представлен на картинке ниже.
Токарные резец для обработки наружной резьбы.И следом токарные резец для обработки внутренней резьбы.

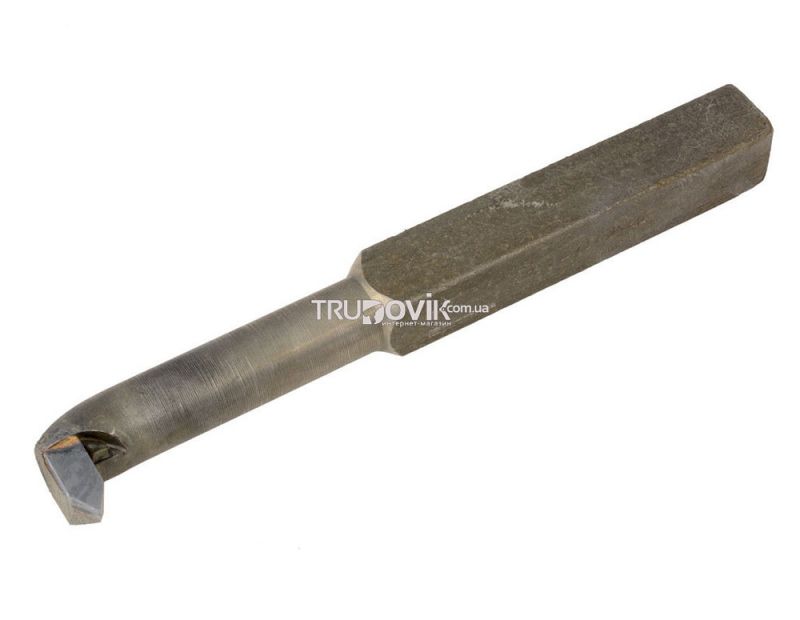

Токарный резец для обработки внутренней резьбы.
Стоит отметить что токарными резцами для обработки внутренних диаметров можно нарезать резьбу в отверстиях достаточно большого диаметра. Это объясняется геометрическими параметрами державки резца.
Еще по резьбовым токарным резцам стоит отметить, как и в общем по всем универсальным, что их нельзя использовать сразу, принеся с магазина, их нужно правильно заточить.
Резьбовые резцы в зависимости профиля резьбы обычно затачиваются под 60 градусов для метрической резьбы и 55 градусов для дюймовой. Заточку резьбовых резцов проводят с помощью специального шаблона.

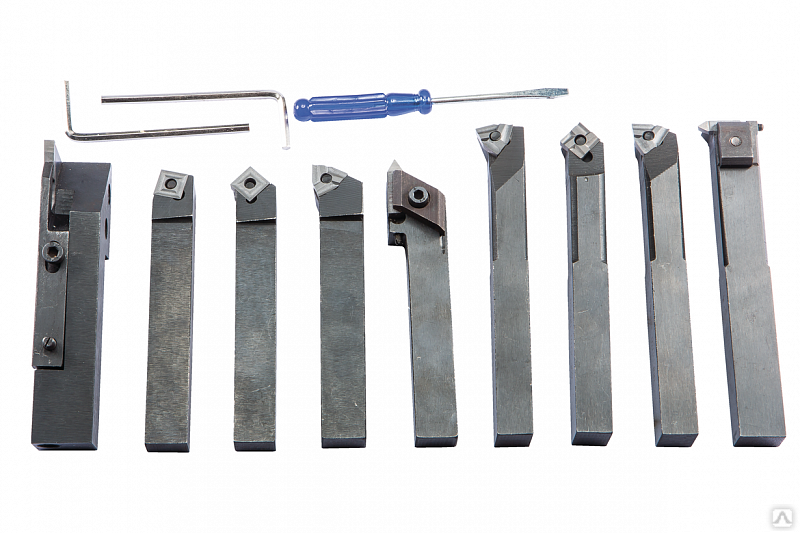

Далее переходим к современным типам токарных резьбовых резцов со сменной пластиной.
Современные резьбовые токарные резцыОни в основном используются на станках с ЧПУ и имеют конструкцию, состоящую из державки и сменной пластины, данная пластина подбирается в зависимости от профиля резьбы.
Резьбовые токарные резцы для станков с ЧПУТокарные резьбовые резцы для станков с ЧПУ также подразделяться на наружные и внутренние.
Их назначение точно такое же, как и у универсальных резьбовых токарных резцов

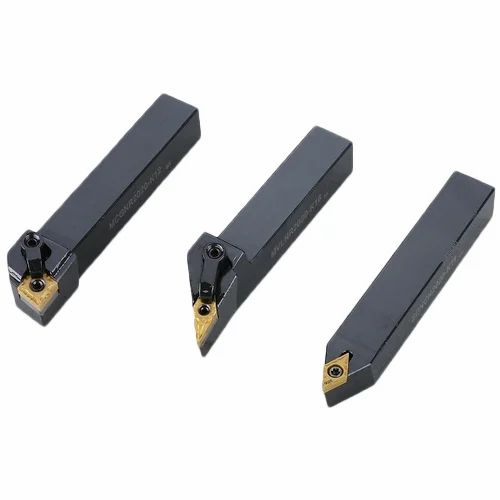

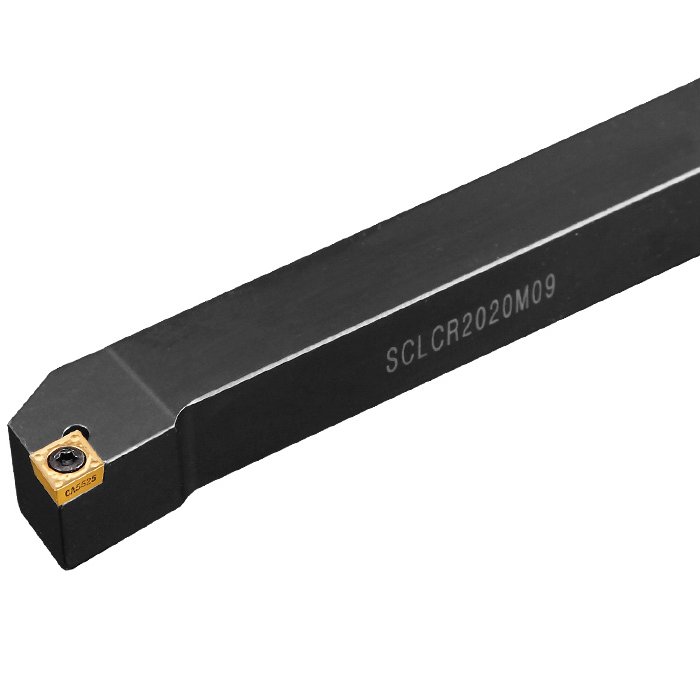

Современные резьбовой токарный резец для наружной обработки на картинке ниже
Резьбовой токарный резец для наружной обработки И резец со сменной пластиной для обработки внутренней резьбы. Резьбовой резец для станков с ЧПУ для обработки внутренней резьбыПредставленные выше резцы имеют обозначения: 266RFG-2525-16 и 266RKF-20-16
Далее мы откроем модели данных резцов в SolidWorks и посмотрим видео анимацию обработки этими резцами.
Где взять 3д модели резьбовых резцов.Модели данных резцов можно конечно же построить в SolidWorks. Но гораздо проще и быстрее скачать их с сайта производителя. Для данных резцов подойдет компания «Sandvik coromant».
Переходим на сайт данного производителя инструмента и графе поиска
вводим обозначение первого резца «266RFG-2525-16».
Открываем страницу с данным инструментов на сайте и нажимаем на строчку «Загрузить».
После загрузки открываем данный резец в SolidWorks.
Резец резьбовой токарный 266RFG-2525-16 в SolidWorks.Таким же образов скачиваем и добавляем в SolidWorks резьбовой резец со сменной пластиной для внутренней резьбы 266RKF-20-16.
Резьбовой резец для внутренней резьбы в SolidWorks 266RKF-20-16Скачать 3д модели данных резцов для солидворк можно по ссылке в конце статьи.
Далее мы посмотрим видео анимацию обработки детали данными резцами.

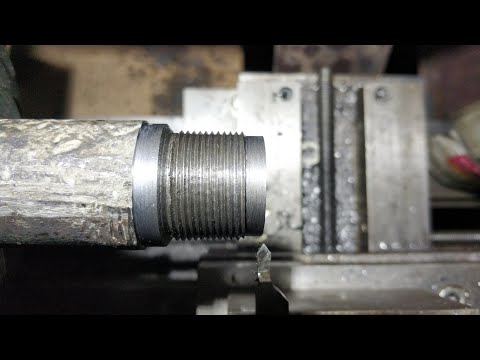

Анимация токарной обработки с использованием резьбовых резцов.На видео приводится пример обработки наружной и внутренней резьбы резцами, скаченными для SolidWorks выше.
Виды токарных резцов.
Видео анимация токарной обработки.По ссылке ниже можно скачать 3д модели токарных резьбовых резцов для SolidWorks
Скачать 3д модели токарных резьбовых резцов для SolidWorks.
Ознакомиться с остальными видами токарных резцов можно в данной статье.
До встречи!
Резец резьбовой для внутренней резьбы
Главная / *ВИДЫ,ГЕОМЕТРИЯ,РЕЖИМЫ РЕЗАНИЯ ТОКАРНЫХ РЕЗЦОВ / # Резец резьбовой для внутренней резьбы
Виды резьбовых резцов
Основные размеры резьбового резца
Геометрия резьбового резца
Выбор резьбового резца
Режимы резания
Маркировка
.
Изготовление ТОРЦЕВЫХ ФРЕЗ, КОНЦЕВЫЕ ФРЕЗЫ-АКЕ-TIDEWAY-WEMARO, ЗУБЬЯ (РЕЗЦЫ) ГНБ, высокогибкий кабель CHAINFLEX
.
Резец резьбовой для внутренней резьбы является узкоспециализированным токарным инструментом, который применяется во многих сферах деятельности. С его помощью можно нарезать внутреннюю резьбу практически любого диаметра, если это позволяет заготовка и правильно подобранный инструмент.
фото:резцы токарные резьбовые для внутренней резьбы
Шаг резьбы определяется размером резца, так как каждое изделие имеет свои пределы. Для выполнения широкого спектра операций требуется иметь несколько резцов, которые бы подходили по параметрам. Исходя из того, что резец токарный резьбовой для внутренней резьбы работает в самой заготовке, а не над ней, как это происходит с аналогичными инструментами для нарезки внешней резьбы, то они, как правило, заметно меньше по размерам. Резец резьбовой внутренний создается по ГОСТ 18885-82.
Особое устройство инструмента позволяет запросто справиться с нарезкой практически любой детали, подходящей по размеру, вне зависимости от ее формы и жесткости.
При работе резец для внутренней резьбы располагается перпендикулярно нарезаемой поверхности. В ином случае может произойти уменьшение нарезаемого диаметра. Устройство можно встретить в самых различных областях промышленности, где создаются новые детали, которые соединяются между собой.
Виды резцов для внутренней резьбы
Резец для нарезания внутренней резьбы может иметь несколько видов, каждый из которых отличается по своим параметрам. Основным разделением, которое встречается в данном плане, является разделение на правые и левые инструменты. Распознать их можно, зная особенности конструкции. Левые, если наложить их на ладонь левой руки, чтобы пальцы шли к вершине, должны лежать главной режущей кромкой под большим пальцем этой ладони. Естественно, что метод установки изделия на станок также является соответствующим и противоположен правому.
Правый резец токарный резьбовой для нарезания внутренней резьбы кладется таким же образом на правую руку. Здесь также режущая кромка должна быть направлена к большому пальцу этой ладони.
Функциональные отличия лежат только в направлении режущей части, хотя цели применения у них полностью совпадают.
Помимо направления возникают еще различия в размерах, так как это очень важный фактор, определяющий возможность той или иной заготовки, чтобы не испортить ее. По размеру также подбирается и шаг резьбы, так как при большой режущей кромке невозможно сделать маленький шаг.
Основные размеры резцов для внутренней резьбы
| Высота,мм | Ширина,мм | Длина,мм | Ширина режущей части,мм | Шаг резьбы,мм |
|---|---|---|---|---|
| 10 | 10 | 120 | 4 | 0,75-2,5 |
| 12 | 12 | 140 | 5 | 1-3 |
| 16 | 16 | 170 | 9 | 1,5-4 |
| 20 | 20 | 200 | 12 | 2-5 |
| 25 | 25 | 240 | 14 | 3-6 |
Материал изготовления, как и у большинства других токарных инструментов такого рода, здесь разделяется по основной рабочей части, так как держатель изготавливается из инструментальной стали.
Геометрия резца для внутренней резьбы
Резец внутренней резьбы хоть и имеет узкую спецификацию, относительно других разновидностей, геометрия его углов во многом совпадает с ними, так как все основные элементы соблюдены, пусть и под другими величинами. Головка здесь является основной рабочей частью. Она крепится на стержне, который в свою очередь вставляется в держатель станка. Стружка сходит по передней поверхности, которая заточена так, чтобы отходы не мешали нормальной работе инструмента.
Главная кромка выступает основной режущей частью. Она располагается на пересечении главных передней и задней поверхностей инструмента. также существует и вспомогательная режущая кромка. Данная часть располагается в месте пересечения обоих вспомогательных поверхностей, задней и передней, на инструменте.
На месте пересечения вспомогательной и главной режущей кромки образуется вершина резца, которая и задействована в основной работе. В зависимости от конкретной модели, величина угла может несколько меняться.
Выбор резца для внутренней резьбы
Нарезка внутренней резьбы резцом требует большой ответственности, так как испортить заготовку можно не только неосторожным движением, но и неправильно подобранным резцом. Именно по этой причине стоит обращать внимание на размеры инструменты, и в частности, на шаг резьбы, который бы подошел для ваших целей. С материалами изготовления тут все понятно, так как отдается предпочтение твердосплавным металлам, которые хорошо переносят высокую температуру.
«Совет профессионалов! Для точного совмещения внутренней и наружной резьбы после обработки стоит использовать резцы от одного производителя и из одной серии.»
Режимы резания резьбовым резцом
Режимы резания при нарезании резьбы резцом просты в описании, но сложны в выполнении.
Первым делом следует расположить главную режущую поверхность строго перпендикулярно обрабатываемой поверхности. Таким образом, достигается максимальная точность обработки. Следует определиться с необходимой скоростью вращения и продвижения, чтобы получить резьбу с нужным шагом. Скорость подачи резца должна быть постоянной, иначе на определенном этапе вкручиваться деталь не будет. Одинаковая подача резца является главным фактором, чтобы в итоге получилась нормальное рабочее изделие.
Маркировка
Резец резьбовой Т5К10, на примере которого можно рассмотреть маркировку, относится к инструментам с твердосплавными частями. Т5 обозначает, что содержание карбида титана в нем 5%, а К10 – содержание кобальта 10%.
