Резьбовые токарные резцы. Виды.
Всем доброго времени суток. Сегодня мы разберём следующий вид токарных резцов – это резьбовые. Как и в остальных статьях о типах токарных резцов мы сначала познакомимся с резьбовыми резцами для универсальных токарных станков, затем и для станков с ЧПУ.
Также получим и откроем в SolidWorks модели резьбовых токарных резцов для станков с ЧПУ.
Начнем!
Содержание
- 1 Универсальные резьбовые токарные резцы
- 2 Современные резьбовые токарные резцы
- 3 Где взять 3д модели резьбовых резцов.
- 4 Анимация токарной обработки с использованием резьбовых резцов.
- 4.0.1 Скачать 3д модели токарных резьбовых резцов для SolidWorks.
Как понятно из названия данный тип резцов служит для нарезания резьбы на деталях. Резьба бывает наружная и внутренняя, так и токарные резцы подразделяются на два вида, для наружной обработки и для
Токарные резец для наружной резьбы представлен на картинке ниже.
Токарные резец для обработки наружной резьбы.И следом токарные резец для обработки внутренней резьбы.
Токарный резец для обработки внутренней резьбы.Стоит отметить что токарными резцами для обработки внутренних диаметров можно нарезать резьбу в отверстиях достаточно большого диаметра. Это объясняется геометрическими параметрами державки резца.
Еще по резьбовым токарным резцам стоит отметить, как и в общем по всем универсальным, что их нельзя использовать сразу, принеся с магазина, их нужно правильно заточить.
Резьбовые резцы в зависимости профиля резьбы обычно затачиваются под 60 градусов для метрической резьбы и 55 градусов для дюймовой. Заточку резьбовых резцов проводят с помощью специального шаблона.
Шаблон для заточки резьбовых резцов.Далее переходим к современным типам токарных резьбовых резцов со сменной пластиной.
Современные резьбовые токарные резцыОни в основном используются на станках с ЧПУ и имеют конструкцию, состоящую из державки и сменной пластины, данная пластина подбирается в зависимости от профиля резьбы.
Токарные резьбовые резцы для станков с ЧПУ также подразделяться на наружные и внутренние. Их назначение точно такое же, как и у универсальных резьбовых токарных резцов

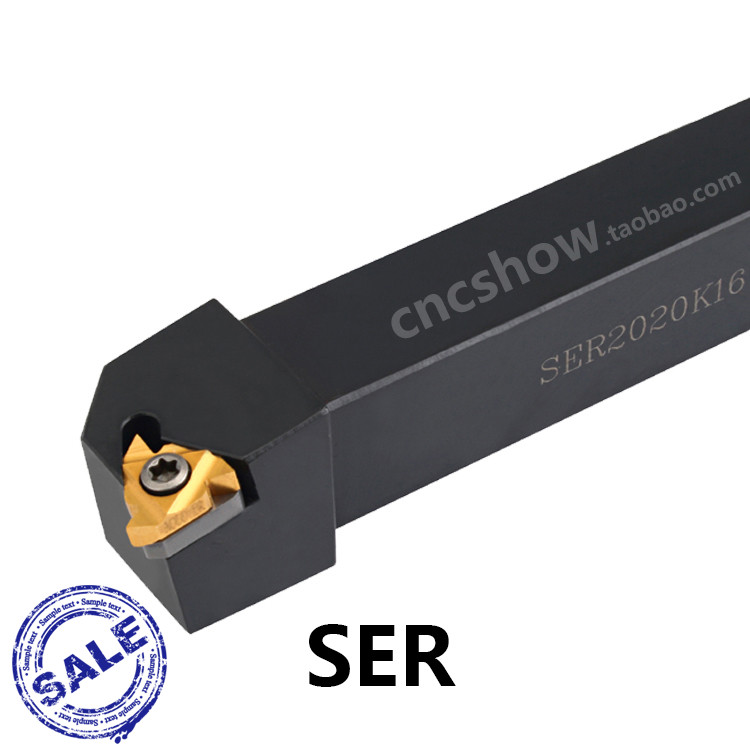

Современные резьбовой токарный резец для наружной обработки на картинке ниже
Резьбовой токарный резец для наружной обработкиИ резец со сменной пластиной для обработки внутренней резьбы.
Резьбовой резец для станков с ЧПУ для обработки внутренней резьбыПредставленные выше резцы имеют обозначения: 266RFG-2525-16 и
Далее мы откроем модели данных резцов в SolidWorks и посмотрим видео анимацию обработки этими резцами.
Где взять 3д модели резьбовых резцов.Модели данных резцов можно конечно же построить в SolidWorks. Но гораздо проще и быстрее скачать их с сайта производителя. Для данных резцов подойдет компания «Sandvik coromant».
Переходим на сайт данного производителя инструмента и графе поиска вводим обозначение первого резца «266RFG-2525-16». Открываем страницу с данным инструментов на сайте и нажимаем на строчку «Загрузить».
Страница инструмента токарного резьбового резца на сайте Sandvik coromantПосле загрузки открываем данный резец в SolidWorks.
Резец резьбовой токарный 266RFG-2525-16 в SolidWorks.Таким же образов скачиваем и добавляем в SolidWorks резьбовой резец со сменной пластиной для внутренней резьбы 266RKF-20-16.
Резьбовой резец для внутренней резьбы в SolidWorks 266RKF-20-16Скачать 3д модели данных резцов для солидворк можно по ссылке в конце статьи.
Далее мы посмотрим видео анимацию обработки детали данными резцами.

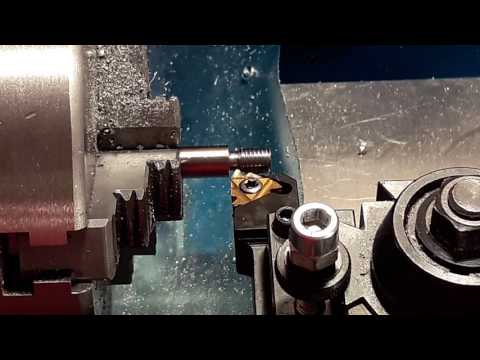

Анимация токарной обработки с использованием резьбовых резцов.На видео приводится пример обработки наружной и внутренней резьбы резцами, скаченными для SolidWorks выше.
Виды токарных резцов. Видео анимация токарной обработки.По ссылке ниже можно скачать 3д модели токарных резьбовых резцов для SolidWorks
Скачать 3д модели токарных резьбовых резцов для SolidWorks.
Ознакомиться с остальными видами токарных резцов можно в данной статье.
До встречи!
