Как правильно отрегулировать рольставни: видео, схема настройки

Содержание

  • Как отрегулировать рольставни с электроприводом
  • Как настроить концевики на рольставнях
  • Видео

Если в вашем магазине, офисе или доме установлены роллеты на окнах или дверях, то вас непременно заинтересует вопрос: как правильно отрегулировать рольставни (роллеты) для лучшей работы всей конструкции?

Прежде всего хотим указать, что весь процесс настройки сводится к одному – это правильная и грамотная настройка работы наматывающего механизма конструкции. Такая настройка отличается от типа роллет — механических или электрических систем управления полотна.

Процесс настройки рольставней с механической системой работы сводится к выполнению следующих шагов, которые дают понять, как натянуть пружину на рулонные рольставни:

  1. Сначала Вам стоит накрутить пружину на вал приводного механизма несколькими оборотами.
  2. Зафиксировать пружину.
  3. Надеть и закрепить непосредственно на вал само полотно, а затем снять стопоры.
  4. После выполнения всех вышеперечисленных действий Вам всего лишь нужно проконтролировать работу подъема полотна до его упора. Если будут выявлены какие-либо проблемы в этом процессе, то, следовательно, вам необходимо дополнительно либо убрать, либо увеличить количество оборотов.

Увеличить или уменьшить крутилку при воротковом приводе рольставен еще проще, так как в данном случае не придется прилгать особых физических сил. Весь процесс – это намотка самого полотна и увеличение либо уменьшение оборотов вала механизма.

Если и после этого вы не смогли понять, как правильно накрутить пружину для рольставни, то лучше обратиться к профессионалам. Так как при неправильной настройке, вы можете испортить весь механизм конструкции, что приведёт к большим затратам на его починку.

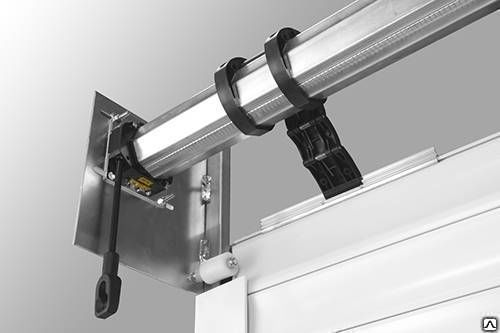

Рисунок 1: конструкция рольставней

Как отрегулировать рольставни с электроприводом

Если у вас электрический привод для работы конструкции, то отрегулировать ворота-рольставни придется по-другому принципу, нежели модели с механической системой управления.

В процессе решения проблемы о том, как отрегулировать рольставни с электроприводом, главное значение имеет время вращения вала. Оно измеряется расположением выключателей на концах конструкции, где происходит размыкания электрических контактов. Весь процесс грамотной настройки рольставен с электрическим приводом сводится к регулирования правильного положения этих выключателей.

До того, как настроить рольставни с электроприводом, вам следует найти отвертку. Помните, что данный процесс монтажа осуществляется только во время движения этого полотна, то есть при включенном электрическом приводе.

Именно во время работы полотен рольставен Вы осуществляете настройку винтов выключателей. Для удобства и правильной работы на такой конструкции присутствует маркировка, которая обозрима и представляет из себя пиктограмму.

Как настроить концевики на рольставнях

Многие сталкиваются также с ситуацией, когда после монтажа всей конструкции, полотно рольставней не фиксируется в нужном правильном положении. Такая ситуация имеет место, если у рольставней:

Все это приводит к снижению защитных механизмов конструкции, уменьшению срока эксплуатации, износа всего механизма. Именно поэтому многие пытаются найти ответ на вопрос: как настроить рольставни в данной ситуации? Эта проблема решается правильной настройкой концевиков. Вот, что вам нужно сделать:

  1. Настроить выключатель, который контролирует положение полотна в самом вверху. Для этого необходимо либо увеличивать обороты вала с помощью плюсового винта, либо уменьшать с помощью минусового винта.
  2. Настроить выключатель, который регулирует положения полотна в самом низу по аналогичной вышеописанной системе.

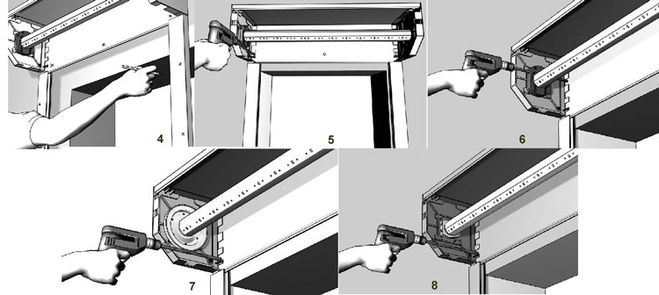

Рисунок 2: настройка концевиков на рольставнях

Правильное положение рольставней вверху – полотно фиксируется на уровне короба, внизу – полотно доходит до самого пола. Если ваши рольставни будут правильно настроены и отрегулированы, то тем самым вы сможет продлить их срок службы, а также повысить качественные характеристики.

И всегда помните, что если в процессе самостоятельной настройки у вас возникнут непреодолимые трудности и проблемы, то лучше прибегнуть к услугам профессионалов.


Видео: как отрегулировать рольставни с электроприводом

Как отрегулировать автоматические рольставни

От того, как отрегулированы автоматические рольставни, зависит срок их службы и комфортность использования. Особенно опасны ошибки при программировании нижней точки опускания полотна. Если оно коснётся пола, а вал продолжит вращаться, потому что неправильно задано количество оборотов, конструкция деформируется или сгорит двигатель. И в том, и в другом случае ремонта не избежать. Не полностью открытая или опущенная роллета, поломкой не грозит, но и свои прямые функции выполнять не будет.

Настройка концевых выключателей

После того как автоматические роллеты смонтированы, но до установки защитного короба, производится регулировка уровня подъёма и опускания полотна. Для этого предусмотрена система концевых выключателей, которые располагаются на оголовке внутривального электропривода. У большинства производителей они представляют собой шестигранные винты с маркировкой: «+», «-» и стрелками, указывающими направление вращения регуляторов и вала.

В некоторых случаях используются кнопки, вместо распознавательных надписей выделенные белым и жёлтым цветом. Направление движения полотна, за которое они «отвечают» зависит только от расположения двигателя – справа или слева. Каждая может регулировать и верхнее, и нижнее положение. При нажатии на кнопку, двигатель начинает вращаться, а когда её отжимают, «запоминает» конечную точку. Есть модели, где концевики встроены в корпус двигателя, а настройка производится с помощью проводов. Несмотря на надёжность и долговечность такой конструкции, используется она крайне редко.

Поэтому в частном строительстве рассматривают, преимущественно, как отрегулировать рольставни концевыми выключателями-винтами. Для работы с ними в заводском комплекте поставляется специальная отвёртка (ключ-шестигранник). Направление вращения винтов указано вокруг каждого из них, а движение полотна обозначено прямой стрелкой – запутаться в маркировке невозможно. Заводскими настройками для поднятия или опускания полотна предусмотрено примерно 3 автоматических оборота. Подгонка под конкретную высоту проёма осуществляется в процессе монтажа вручную.

Начинают регулировку при полностью опущенной роллете.

Вращением винта в направлении «+» (плюс) добавляется число оборотов вала. Операция необходима, когда концевая планка в верхнем положении частично закрывает проём. При вращении в сторону «-» (минус), число оборотов снижается.

Как отрегулировать рольставни с электроприводом, если сбился верхний предел

Стандартные заводские настройки предусматривают остановку полотна в верхнем положении с небольшим «запасом», который при повседневной работе роллеты не нужен. Чтобы убрать «лишние сантиметры», потребуется:

  1. Выбрать концевик, отвечающий за подъём. Как правило, он находится внизу и обозначен прямой стрелочкой (указатель вращения вала) вверх.
  2. На пусковом устройстве нажать кнопку подъёма роллеты.
  3. Не отпуская её, крутить винт в сторону «+», пока концевая планка не приблизится к защитному коробу. Лучше оставлять до границы 1 – 1,5 ламели.
  4. Осуществить подъём ещё раз, чтобы убедиться в точности работы механизма.

При длительной эксплуатации рольставен могут происходить сбои в регулировке. Сказываются скачки сетевого напряжения, неблагоприятные погодные условия, помехи при закрывании. В результате даже после того, как полотно роллеты касается верхней точки, автоматика не отключается, что приводит к сминанию ламелей.

Восстанавливают настройки следующим образом:

  1. Нажатием соответствующей кнопки прекращают движение вала.
  2. Опускают роллету в исходное положение.
  3. Вновь нажимают кнопку подъёма и в процессе движения, подкручивают концевик в сторону «-».
  4. Для более точной настройки, рекомендуется производить операцию поэтапно. Немного убавили обороты, проверили, как движется роллета. Ещё раз подкрутили винт и так далее.

Желательно перед регулировкой сразу запитать ставню на выключатель или другое исполнительное устройство, например, радиопульт.

В последнем случае вместо двух кнопок, управляющих движением вверх-вниз, придётся иметь дело с одной многофункциональной, удерживая её 60 секунд.

Настройка нижнего предела

Здесь алгоритм примерно тот же. Есть лишь одно «но». Если в заводских настройках принято «недотягивать» верхний предел, но нижний наоборот, часто опускают ниже реального уровня пола. Отрегулировать концевой выключатель несложно:

  1. Включают режим опускания рольставни.
  2. Удерживая кнопку запуска, крутят винт, отвечающий за регулировку движения вниз, в сторону «-». Механизм должен остановиться прежде, чем концевая планка упрётся в пол.
  3. Осторожно поворачивая винт в сторону «+», доводят роллету до точного прилегания к поверхности, без щелей, но и без ненужного давления, которое изнашивает двигатель. Аналогично поступают и если полотно изначально опускается не полностью.

После того как верхний и нижний предел отрегулированы, производят несколько пробных «прогонов» механизма. Нужно обратить внимание на плавность хода по направляющим шинам, правильную работу концевиков, а также надёжность крепления фиксирующих элементов – тяговых пружин или блокирующих ригелей.

Поможет домашним мастерам видео-обзор, как отрегулировать рольставни с электроприводом:

Как отрегулировать роллетные ворота

Рольворота нуждаются в настройке не только после монтажа или технического сбоя, но и с профилактическими целями. Их обязательно проверяют весной, когда сошёл снег и установилось стабильное тепло. Если речь идёт о конструкции с электронным управлением, потребуются те же действия, что и при регулировке рольставен.

Однако автоматические рулонные ворота, при всей комфортности использования, далеко не всегда являются лучшим вариантом. Когда отключается электричество, попасть в гараж или на собственный участок будет проблематично, хотя большинство конструкций предусматривает переход на ручной режим в аварийных ситуациях. Кроме того, при высоких температурах воздуха возможно срабатывание теплового реле, что приведёт к задержкам в подъёме-опускании.

Если ворота небольшие и весят до 30 кг, есть смысл задуматься о механических моделях. Они намного дешевле «автоматов», меньше зависят от климата и легче ремонтируются. Такие рольворота оснащены пружинно-инерционным механизмом, способствующим плавному движению. Именно он и нуждается в регулировке. Необходимо натянуть пружину таким образом, чтобы ролетта хорошо фиксировалась в заданном положении. Количество оборотов вала для рольворот с заданным весом и размерами, указывается в инструкции. Но приходится дополнительно корректировать натяжение.

Алгоритм работы

  1. На концевой профиль крепят тяговые пружины с шагом примерно 50 см. Их количество зависит от ширины ворот.
  2. Вручную вращают октоганальный вал от себя, пока не закончатся характерные щелчки натягиваемой пружины. Обычно для этого требуется 10 оборотов, а к ним добавляют ещё 2 – 3 для подстраховки.
  3. Обеспечив первичное натяжение, подсоединяют полотно, вставляя специальные «усики» (узкие раздвоенные концы) пружины в перфорированные прорези на стенках вала.
  4. После сборки, проверяют работу механизма, поднимая ролетту до верхней точки. Если она не удерживается, «съезжая» вниз, натяжение пружины оказалось недостаточным и надо произвести дополнительную регулировку.
  5. Подвижную часть вынимают из направляющих, наматывают на вал и всё вместе прокручивают от себя несколько раз.
  6. Коррекция производится до тех пор, пока ролетта не будет хорошо фиксироваться в каждой точке, где её отпускают.

Если устройство самопроизвольно не двигается вверх или вниз, значит, пружинно-инерционный механизм настроен правильно. При большой ширине ворот, обеспечить должное натяжение достаточно сложно. Тогда лучше обратиться за помощью к специалистам или подумать об автоматическом варианте.

Как отрегулировать пределы скользящего затвора в пользовательском режиме

  • Блог
  • Как сделать
  • Как настроить пределы скользящего затвора в пользовательском режиме

04.03.2019 Как сделать Моргана Гленнона

Узнайте, как настроить ранее установленные верхний и нижний пределы для рулонных ворот.



Во-первых, вам понадобится предварительно запрограммированный передатчик.

Чтобы отрегулировать нижний предел, переместите затвор в его текущее нижнее положение, нажав ВНИЗ .

Затем нажмите ВВЕРХ и ВНИЗ , пока двигатель не начнет работать.


Выберите новое нижнее предельное положение, нажав кнопки ВВЕРХ или ВНИЗ . Как только желаемое новое положение будет достигнуто, вам нужно будет подтвердить его, нажимая кнопку MY до тех пор, пока затвор не сдвинется.


Чтобы отрегулировать верхний предел, отправьте затвор на его текущий верхний предел, нажав кнопку UP .

Далее нажмите обе кнопки ВВЕРХ и ВНИЗ до тех пор, пока мотор не запустится.

Выберите новое положение верхнего предела, нажав кнопки ВВЕРХ или ВНИЗ . После достижения желаемого нового верхнего предельного положения вам необходимо подтвердить его, нажимая кнопку MY до тех пор, пока затвор не сработает.​


Еще есть вопросы о ваших рольставнях? Нажмите здесь, у нас есть ответы!



Пожалуйста, примите файлы cookie, чтобы оставить комментарий

Включите JavaScript для просмотра комментариев с помощью Disqus.

Связанные статьи

  • Комплект литий-ионных солнечных панелей Часто задаваемые вопросы

    31.03.2022 Эрика ПИДОР

    Литий-ионная солнечная панель является дополнением к линейке продуктов Somfy, которые используют энергию солнца для зарядки окон с электроприводом!

    Подробнее…

  • Как обслуживать аккумуляторы Somfy Powered для моторизованных штор

    08. 11.2021 Шерил ГРАБОН

    Узнайте, как безопасно и эффективно обслуживать аккумуляторы для моторов Somfy WireFree.

    Подробнее…

  • Somfy myLink™: изменение информации о сети WiFi

    19.01.2017 Моргана Гленнона

    В этом посте мы покажем вам, как изменить информацию о сети WiFi для вашего myLink.

    Подробнее…

99,00 €

Настройка предельных значений рольставней для 4-проводных двигателей с кнопками

Узнайте, как установить ограничения для 4-проводных двигателей Somfy для рулонных ворот с помощью кнопок.



Перед началом работы


Для обеспечения соблюдения всех национальных и местных электротехнических правил может потребоваться квалифицированный лицензированный электрик. Обратитесь в местный муниципалитет.

Не используйте кабель двигателя для проникновения через стены здания. Не забудьте создать капельную петлю, чтобы предотвратить попадание воды.


Пожалуйста, обратитесь к инструкциям по подключению и схемам, включенным в коробку с вашим двигателем, для правильного подключения и во избежание повреждения жалюзи.

Начало работы


Подсоедините провода двигателя к переключателю проверки установки, совместив цвета проводов. Затем подключите питание. Снимите защитный колпачок с кнопок регулировки концевых выключателей. Нажмите обе кнопки, убедившись, что они остаются заблокированными.


Затем определите, какая кнопка регулировки концевого выключателя соответствует верхнему пределу, а какая — нижнему пределу. Их расположение зависит от типа монтажа – левого или правого, а также стороны, с которой опускается створка. Руководствуйтесь рисунками, включенными в инструкции к двигателю.


Чтобы установить ограничение, вы должны сначала запустить двигатель в выбранном направлении. Как только желаемый верхний или нижний предел достигнут, отпустите соответствующую кнопку на моторной головке. Повторите для противоположного предела. Дайте двигателю поработать в обоих направлениях, пока он не остановится в каждом предельном положении.


Чтобы изменить положение, нажмите концевой выключатель того предела, который вы хотите отрегулировать, установите заслонку в нужное положение и отпустите концевой выключатель.


Как только вы закончите с ограничениями, замените защитный колпачок. Ограничения установлены, и жалюзи готовы к подключению к источнику питания и выбранному выключателю Somfy в соответствии со схемами подключения. Не используйте стандартный выключатель света для управления двигателем.

Некоторые варианты управления:


Переключатель с фиксацией — Когда нажата кнопка с фиксацией, она остается нажатой и продолжает перемещать затвор. Чтобы остановить затвор, переключите лопасть в среднее положение.


A Переключатель мгновенного действия — Переключатель мгновенного действия необходимо непрерывно нажимать вверх или вниз для управления затвором. Как только вы отпустите переключатель, затвор остановится.


Не подключайте два или более двигателей к одному однополюсному выключателю. Это приведет к неисправности двигателей.

Вместо этого используйте двухполюсный выключатель, который изолирует оба двигателя.

Управлять жалюзи с помощью наружного ключа очень просто.
