Устройство ростверка на сваях

Правильное возведение фундамента с соблюдением установленных технологических норм служит основой для дальнейшего строительства и обеспечивает прочность строения. С учетом популярности свайной конструкции основания, важным действием для строителей выступает грамотно собранный и установленный ростверк на сваях. Этот элемент служит скрепляющей частью конструкции и во многом определяет надежность основания.

• Ростверк. Виды
• Виды соединений сваи с ростверком

Ростверком, основанным на сваях, производят объединение многочисленных опор в единую систему, где распределяется нагрузка от здания. Поэтому свайный ростверк должен тщательно рассчитываться и возводиться со строгим соблюдением технологии.

В каждом конкретном случае элементы фундамента определяются индивидуально, а иногда даже возводится ростверк ниже уровня земли.

Ростверк. Виды

В современном домостроении представлено несколько вариантов ростверка, которые выбираются в зависимости от множества показателей. Для полного представления о технологии строительства следует разобраться в 2 главных понятиях:

1. Сваи (опоры) – это определенные колонны, которые погружаются в грунт и служат основой для возведения фундамента. Материалом для опор могут служить различные виды сырья.
2. Ростверк – это верхняя часть свайного фундамента, которая соединяет все опоры в единый пояс.

Устройство деревянного ростверка

Первой отличительной характеристикой ростверка служит материал изготовления. Согласно данному критерию выделяют следующие типы ростверка:

• деревянный,
• стальной,
• железобетонный (который подразделяется на сборный и монолитный).

Для деревянных домов нижний пояс формирует подобие ростверка.

Для стального типа применяется двутавровая балка, но она имеет несколько недостатков (высокая стоимость материала, сложность монтажа, требующая привлечения спецтехники).

Железобетонные ростверки являются оптимальным вариантом для большинства объектов. За умеренную цену вы получаете надежную конструкцию, способную прослужить длительное время.

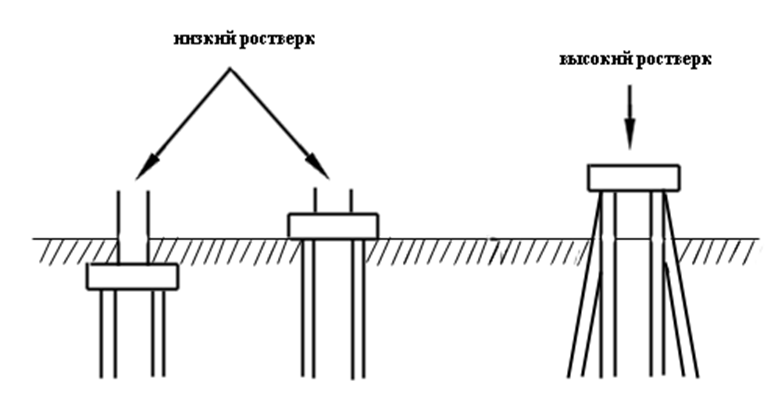

Согласно расположению ростверка относительно уровня земли принято выделять 3 вида:

1. Высокий ростверк.
2. Повышенный тип конструкции.
3. Заглубленный ростверк.

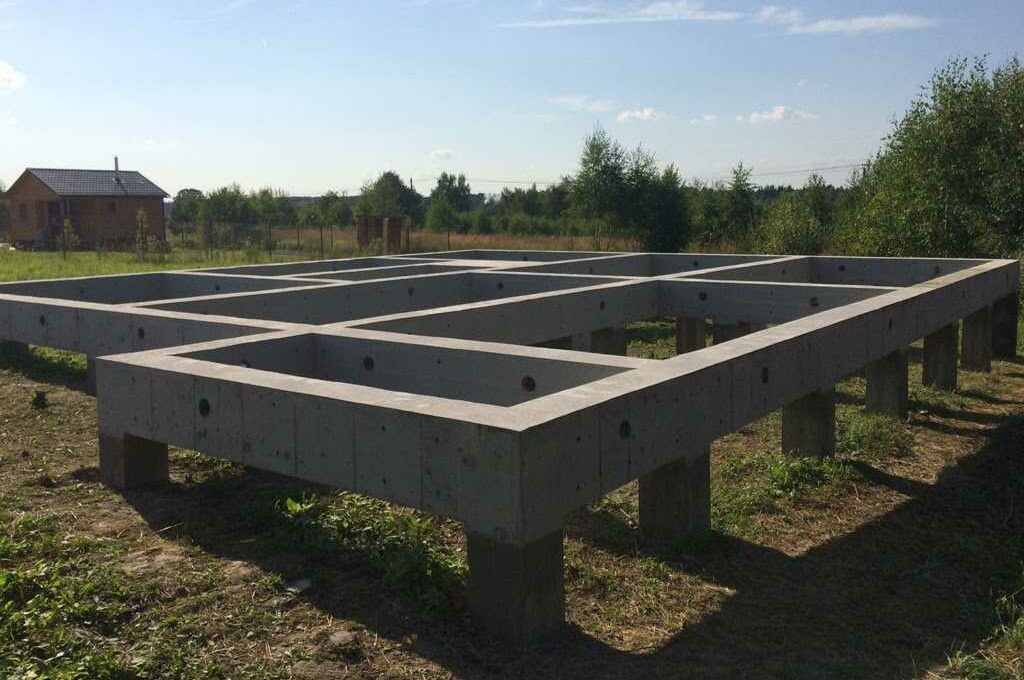

Устройство железо-бетонного ростверка

Наиболее популярен высокий ростверк. Этот тип имеет высоту на 15 см больше, чем окружающая поверхность земли. Данный вариант подходит для регионов, подверженных развитию явления морозного пучения. Земля при промерзании увеличивается в объемах и может вырвать сваи из земли. А созданный буфер в несколько десятков сантиметров обеспечивает свободный ход основания без повреждения опор. В данном случае придется дополнительно утеплять пол первого этажа из-за созданного пространства между землей и основанием.

Повышенный ростверк формируется на уровне действительной поверхности. В этом варианте нет пространства под полом и его не нужно утеплять. Но возникает проблема в сопротивлении пучению, которую иногда решают путем выемки грунта из-под основания.

Ростверк, который формируется ниже уровня земли, называется заглубленным. Удаление грунта из-под ростверка позволяет избежать негативного воздействия от пучения земли в морозы. Но в этом типе подразумевается создание подушки из шифера, к примеру, для защиты основания от воздействия земли.

Ростверк часто связывают с популярным ленточным фундаментом, хотя это неверно. Главное отличие заключается в особенностях распределения нагрузки: ленточный фундамент распределяет вес на все поверхность созданной ленты, в то время как ростверк играет роль распределителя нагрузки между опорами, которые уводят данные воздействия глубоко в грунт. Поэтому нельзя называть свайно-ленточный фундамент ленточным и объединять их в одно целое.

Сваи важны как в частном домостроении, так и при работах по возведению многоэтажных зданий и промышленных комплексов. После предпроектных изысканий принимается решение о забивании свай и ведении последующих работ. Так достигается прочность будущего сооружения и его долговечность.

к оглавлению ↑

Виды соединений сваи с ростверком

Соединение сваи с ростверком является ключевым элементом в создании конструкции. Именно это обеспечивает прочность и правильное распределение воздействия на грунты. Простые сваи с ростверком связываются различными способами. Которые определяются на стадии проектирования. Кроме того, метод соединения учитывается при расчетах прочности всего строения.

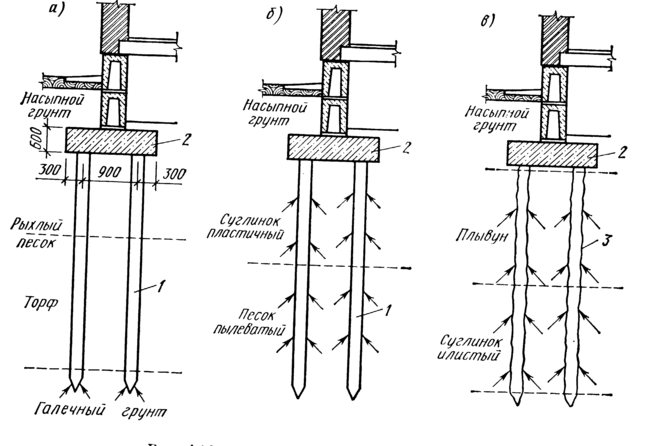

В общем виде, устройство свайного фундамента представляет собой объединение единичных опор, заложенных по периметру здания, в единую систему. При неверном обустройстве или отсутствие армированных участков здание может не выдержать нагрузок.

Соединение арматуры сваи с ростверком выполняется специалистом и должно быть предельно аккуратным. Минимальный диаметр используемых прутьев составляет 10 мм. Технология размещения армированных поясов устанавливается в соответствие с проектом, но наиболее часто его делают в две параллельные полосы.

Соединение сваи с ростверком

Прежде всего, на участке застройки производят разметку и закрепление свай фундамента. В зависимости от типа опор их могут вбивать, ввинчивать или вставлять в подготовленные углубления.

После окончания крепления свай переходят к подготовительным работам перед заливкой бетонной смеси. Для этого нужно установить опалубку, которая будет служить формой для будущего ростверка.

Если вы планируете установить заглубленный ростверк, то понадобится подготовить траншею. В них заливают бетон, предварительно установив асбестовые трубы для опор.

Внутри установленной опалубки монтируется и устанавливается специальный каркас из арматуры. Данный «скелет» тщательно связывается с обязательным равномерным расположением прутьев. Арматура данного каркаса должна быть связана со сваями. Узел соединения буронабивной сваи с ростверком играет определяющую роль во все возводимой конструкции.

Перед тем, как разбираться с вопросом как связать ростверк со сваями, следует детально понять принципы работы создаваемой системы.

Арматура, из которой собран каркас, должна быть полностью залита бетонном в ходе формирования ростверка. Бетон укладывают слоями с поэтапным уплотнением. После окончательного застывания бетонной смеси опалубку можно демонтировать.

Чтобы ростверк и основание соответствовали установленным качествам строительства, следует выполнять установленные проектом величины отступов, отмосток и прочих конструктивных элементов.

Стык сваи и ростверка определяет целесообразность данной технологии. Этот узел допустимо выполнять двумя способами:

1. Ростверк со свободно опирающимися сопряжениями.
2. Ростверк с жестким сопряжением.

При свободном опирании нет жесткого соединения – просто свая вставляется в углубление в 10 см на ростверке. В расчетной документации данный тип именуется шарнирным сопряжением.

Жесткий вариант сопряжения предполагает установку ростверка в тесной связи с опорами. При данном варианте сцепки обеспечивает максимальная надежность.

Сцепление сваи и ростверка является последним важным этапом в создании качественного основания. Наиболее простым и надежным способом соединения служит соединением специально выпущенной из каркаса ростверка арматуры, которая связывается с существующей арматурой у опоры. Так формируется прочная сцепка с высокой характеристикой. При соединении сваи и ростверка от строителей требуется высокая точность работ и грамотный подбор исполнителей.

Сваи, скрепленные ростверком, обеспечивают владельца дома качеством и надежностью при минимальных затратах времени и денег.

Работа забивных железобетонных свай в свайном ростверке при поперечном нагружении

Работа забивных железобетонных свай в свайном ростверке при поперечном нагружении

Скачать PDF

Скачать PDF

• Проектирование фундамента
• Опубликовано: Март 1977 г.

• Л.Ш. Лундин ^и
• Рабинович Е.А.

Механика грунтов и проектирование фундаментов том 14 , страницы 116–121 (1977 г. )Процитировать эту статью

• 41 доступ

• 2 Цитаты

• Сведения о показателях

Выводы

1. Предложенный способ испытаний одиночных свай с имитацией закрепления оголовков в плите ростверка может быть использован для определения несущей способности ростверков, подверженных боковому нагружению, при проектировании свайных фундаментов, особенно для крупномасштабного строительства.

2. Полученные данные об изменении моментов на закрепленных концах в оголовках свай можно использовать для подтверждения и оценки различных вычислительных методов и моделей, которые требуют кривых нагрузки-перемещения в качестве исходных данных для получения параметров.

3. Сопротивление сгруппированных свай поперечному нагружению значительно превышает сопротивление свай с неограниченным прогибом головы. Это происходит за счет закрепления оголовков свай в плите.

4. Взаимодействие свай в однорядной группе, а также наличие прогиба плит слабо отразились на сопротивлении поперечно нагруженных свай.

Скачайте, чтобы прочитать полный текст статьи

Литература

1. Голубков В. Н. Экспериментальные исследования работы свай с поперечной нагрузкой // Фундаменты и фундаменты. Проблемы механики грунтов. М.: Стройвоэнмориздат, 1948. Вып. 11.

   Google Scholar

2. В.В. Знаменский и Ю.В. Юрко П. Несущая способность свайных фундаментов с боковой нагрузкой // Строительство в районах Восточной Сибири и Крайнего Севера. Красноярск, № 17, Красноярский Промстройпроект (19). 71).

   Google Scholar

3. Казарновский В. С., Фадеев Г. П. Экспериментальные исследования работоспособности свайных фундаментов с боковой нагрузкой в ​​грунтах, склонных к оползням. Известия Новосибирского института инженеров железнодорожного транспорта. Новосибирск, № 103. 1970. ).

4. Завриев К. С. Расчет свай и свай-оболочек, подверженных действию боковых и моментных нагрузок // Осн. мех. Грунтов, № 2 (1974).

5. Завриев К. С., Шпиро Г. С. Проекты фундаментов глубокозаглубленных опор мостов. М.: Транспорт, 1970.

   Google Scholar

6. С. Л. Аггарвал и С. Пракаш, «Определение несущей способности групп свай в полевых условиях», Инженерный институт, № 6 (1966).

7. Лайман С. Рис и Уильям Р. Кокс, Полевые испытания и анализ свай с поперечной нагрузкой в ​​жесткой глине, Седьмая ежегодная конференция по морским технологиям, Хьюстон, Техас, 1975, Том. 2, часть I, № 1 (1975).

Скачать ссылки

Авторы

1. Л.Ш. Лундин

   Посмотреть публикации автора

   Вы также можете искать этого автора в PubMed Google Scholar

2. Рабинович Е.А.

   Посмотреть публикации автора

   Вы также можете искать этого автора в PubMed Google Scholar

Дополнительная информация

Харьковский научно-исследовательский институт проектирования и планирования промышленного строительства. Перевод из «Основ», «Фундаменты и механика Грунтов», № 2, стр. 17–20, март–апрель, 1977.

Права и разрешения

Перепечатка и разрешения

Об этой статье

Гидроизоляция свайного фундамента и ростверка

Большинство современных зданий имеют такой важный конструктивный элемент, как фундамент. Он помогает приподнять конструкцию над землей, обеспечить ее устойчивость и защитить от негативного воздействия почвы и атмосферных осадков. Однако, чтобы фундамент справился с задачей защиты дома от проникновения влаги в помещение, необходимо еще на этапе строительства провести его гидроизоляцию. В данной статье рассмотрены какие материалы и способы используются для герметизации свайного фундамента и ростверка.

Свайный фундамент отличается высокой надежностью и по этому показателю превосходит не менее распространенный ленточный фундамент. По этой причине сваи устанавливаются на участках с подвижными грунтами. Выбор свай основывается на том, насколько агрессивное и частое воздействие грунтовых вод на строения наблюдается в той или иной местности. Популярны сваи и при строительстве многоэтажных домов в проблемных зонах с высокой динамикой.

Так зачем же свайному фундаменту, отличающемуся надежностью и высокой устойчивостью к влаге и воздуху, нужна гидроизоляция? Дело в том, что в свайном фундаменте, помимо самих свай, есть и другие элементы, которые необходимо защитить от воздействия воды и влаги, а именно фундаментная плита или полоса монолита или борта, которые располагаются в земля.

Разрушительное действие влаги начинается сразу после устройства свайного фундамента, несмотря на то, что чрезвычайно оно становится заметным не так быстро. Основными проблемными местами в фундаменте из свай являются бетонные изделия, которые соприкасаются с грунтом, а значит, могут поглощать влагу и разрушаться под действием солей и минералов, содержащихся в грунтовых водах, или перепадов температур из-за замерзания воды в порах и микротрещины бетона и его последующее расширение при возникновении положительной температуры воздуха.

Вышеописанный процесс может не только локально разрушить участки бетона, но и привести к более серьезным последствиям, таким как образование микротрещин, полноценных трещин в фундаменте. Именно поэтому свайный фундамент нуждается в качественной гидроизоляции всех частей ниже уровня земли

Помимо защиты вышеперечисленных элементов, свайные конструкции также нуждаются в устройстве отсечной гидроизоляции, располагаемой между сваями и другими элементами. Такая гидроизоляция необходима для того, чтобы вода и влага не могли подняться капиллярным методом, через установленные сваи вверх к другим элементам фундамента, например, плите или ленте.

Для обработки свай и ростверка в большинстве деталей используются те же материалы, что и для гидроизоляции, например, других типов фундаментов, крыш или панелей панельного дома. Самые популярные технологии — рулонная и обмазочная, а самые распространенные материалы — рубероид в рулонах, битумная мастика, жидкая резина.

Рубероид считается эффективным средством гидроизоляции как горизонтальным, так и вертикальным способом. Напомним, что вертикальную герметизацию стен и фундаментов выполняют в направлении снизу-вверх после возведения конструкции, а горизонтальную — введением гидроизоляционного материала в небольшие отверстия рабочего материала до монтажа конструкции. Утепление зданий осуществляется аналогичными способами.

Для гидроизоляции не рекомендуется использовать рубероид на картонной основе, так как он не обладает высокими гидроизоляционными характеристиками. Однако если материал был закуплен заранее, его можно приспособить и для обработки ростверка и свай, если уложить его в несколько слоев на битумную мастику.

Другие виды кровельного материала, например, на основе полиэстера или стекловолокна, гораздо лучше защищают фундамент от воздействия температур и влаги и традиционно считаются лучше, чем некоторые виды обмазочной гидроизоляции. Такие кровельные материалы являются достаточно дорогими материалами, но отличаются прочностью и долговечностью.

Мастика на основе битума идеально подходит для гидроизоляции вертикальным способом. Материал наносится поверх штукатурки, в состав которой входит песок и цемент. Несмотря на то, что в качестве гидроизоляционного материала иногда используют штукатурку, обрабатывать ею свайные фундаменты и ростверк категорически запрещается. Штукатурка в этом случае используется только как основа, на которую впоследствии валиком или кистью наносится битумная мастика.

На поверхности мастики после ее нанесения образуется водонепроницаемая оболочка, защищающая основание от любого воздействия влаги и проникновения в материал микроорганизмов. Нанесение битумных мастик считается одним из самых дорогих способов гидроизоляции и используется также для обработки столбчатого фундамента.

Подробнее о битумной гидроизоляции читайте в статье – «Битумная гидроизоляция: виды, характеристики и технология устройства».

Жидкая резина представляет собой вязкий материал, напоминающий по консистенции мастику. Каучук наносится с помощью промышленного оборудования или специального распылителя, но его можно наносить и обычным валиком. Однако ручная укладка может привести к образованию пустот, через которые может пропускать влагу.

Поэтому метод напыления применяется в основном для свай и ростверка. В состав жидкой резины входит полиуретан, акрил и битум, благодаря чему она достаточно быстро затвердевает. Также материал устойчив к механическим воздействиям и износу со временем. Единственным недостатком каучука можно считать лишь высокую стоимость состава.

Подробнее о жидкой резине читайте в статье – «Гидроизоляция жидкой резиной»

Свайный фундамент, как и любой другой элемент конструкции, может быть выполнен из различных материалов. В зависимости от состава сваи подбирается определенная технология устройства гидроизоляции, которая помогает обрабатывать сваи на высшем уровне. Давайте посмотрим, какие приемы используются в конкретных случаях.

Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов, соединенных ростверком, который изготавливается из дерева, железобетона или металла. В зависимости от вида обвязки для гидроизоляции такого фундамента используют рулонные или облицовочные материалы.

 Перед началом работы каждая свая пропитывается антисептиками и тщательно очищается от любых загрязнений, после чего на нее укладывается покрытие. Следующий этап – нанесение гидроизоляционного материала. В случае укладки обвязки на оголовки это может быть битумная или битумно-каучуковая мастика. Распределяется по рабочей поверхности широкой кистью. Этот материал наносится в два слоя.

Другой материал, рулонный рубероид, необходим в ситуациях, когда обвязка осуществляется швеллером или двутавром. Кровельный материал укладывается внахлест 8-10 см с параллельной расправкой стыков. Также при таком покрытии можно использовать смеси для покрытия, известные своими гидрофобными свойствами.

Если ростверк выполнен из железобетона, то обработка конструкции становится двухэтапной. Сначала ростверк покрывается битумным обмазочным материалом, а после его высыхания обрабатывается с помощью рулонного гидрослоя. Этот способ гидроизоляции считается чрезвычайно надежным как для жилых, так и для промышленных зданий.

Часто используемые в строительстве частных домов буронабивные сваи считаются тем вариантом, с гидроизоляцией которого справится даже человек, не имеющий специальной подготовки. Для того чтобы обработать такой фундамент, грунт превращают в опалубку. Это означает, что вокруг каждой сваи с помощью ручного инструмента просверливается небольшое углубление в земле.

Полученный колодец заливают бетоном, в котором армируют арматурный каркас. Для гидроизоляции в этом случае используют рулонные материалы, например, рубероид, который укладывают внутрь колодца в свернутом виде перед установкой свайного фундамента.

Следующий тип свай распространен в основном в промышленном строительстве, так как железобетонные сваи часто составляют основу фундамента многоэтажных домов. Закрепление свай на поверхности земли осуществляется исключительно с применением тяжелой техники и не может выполняться человеком.

Опоры для железобетонных свай также изготавливаются путем заливки материала в формы с последующей установкой арматурного каркаса. Для таких свай характерен заостренный кончик, что позволяет легко погружать их в землю или почву. Монтаж осуществляется ударным методом, путем забивания свай в грунт. Гидроизоляция железобетона осуществляется проникающими технологиями, при которых гидрофобный материал впрыскивается непосредственно в сваю, а наиболее популярными материалами для такой обработки являются герметики, изготовленные на основе битума, акрила или полиуретана.

Немалым спросом пользуются также винтовые сваи, часто используемые при строительстве простых сооружений, например, бань, теплиц или сараев. В большинстве случаев ввинчивание свай в грунт можно производить даже вручную, используя ручные сваи. Исключение составляют лишь сложные каркасные постройки, монтаж фундамента которых не обходится без громоздкого промышленного оборудования.

Сама свая представляет собой конструкцию, состоящую из ствола, наконечника с винтовой лопастью и оголовка. В процессе закрепления свай лопасти опор погружают в грунт ниже точки промерзания, хвостовики срезают, а сверху надевают и оплавляют оголовки.

Гидроизоляция винтовых свай осуществляется с помощью составов, включающих битум. Такие смеси отлично отталкивают влагу и сохраняют целостность постройки. Иногда внутри элементов свайного фундамента может скапливаться конденсат. Заполнение внутренних полостей свай бетоном на этапе закладки фундамента помогает избежать этого эффекта.

Следующий вид фундамента предполагает заглубление в грунт железобетонных или стальных свай и связывание их опор бетонной лентой. Этот способ позволяет надежно зафиксировать сваи на месте и избежать их смещения в периоды сезонных подвижек грунта.

На этапе строительства здания выполняется гидрофобная обработка свайно-ленточного фундамента с применением битума. В некоторых случаях бетонные полосы защищают установкой вертикальной или горизонтальной изоляции. Однако окончательное решение зависит от условий, в которых будет эксплуатироваться фундамент. Если для конкретной местности характерно значительное количество стоячих грунтовых вод, то гидроизоляцию свай битумом проводят вместе с герметизацией соединительных лент.

Нанесение гидроизоляционных материалов может осуществляться одним из двух способов:

1. Сначала выкопать траншею примерно на полметра шире, чем необходимо, затем залить бетоном и дождаться застывания. Как только это произошло, опалубку снимают, а на стенки свай распыляют жидкую резину или укладывают другой состав, например, рулонный рубероид.

2. Второй способ предполагает использование несъемной опалубки, которая в данном случае представлена ​​экструдированным пенополистиролом.
