Roto регулировка пластиковых окон: Быстрая и легкая регулировка фурнитуры Roto – самостоятельно и бесплатно

Содержание

Регулировка фурнитуры ROTO, сервисное обслуживание фурнитуры

Скрыть ↑

Проблемы и пути их устранения
Зовите специалиста сервисной службы!
Техническое обслуживание фурнитуры ROTO
Регулировка фурнитуры ROTO NT
Видео по самостоятельной регулировки фурнитуры петли ROTO

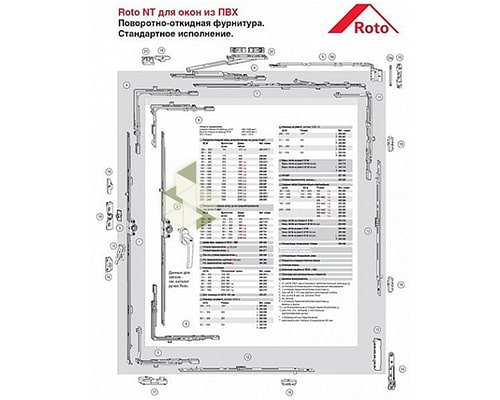

Фурнитура ROTO поступает на потребительский рынок в нескольких модификациях, причем производство одних и тех же модификаций может осуществляться разными предприятиями в разных странах. Тем не менее, принципы регулировки фурнитуры ROTO одинаковы для всех моделей. Воспользуйтесь нашими рекомендациями и тогда сможете продлить срок службы вашей фурнитуры.

Далее мы будем излагать принципы регулировки фурнитуры ROTO в зависимости от наиболее частых проблем, возникающих при эксплуатации окон.

При регулировке современных моделей вам понадобится только 4-миллиметровый шестигранный ключ. Для некоторых более старых моделей может понадобиться отвёртка и плоскогубцы.

Руководство по уходу и техническому обслуживанию фурнитуры ROTO NT
Работа и состояние фурнитуры должны проверяться по следующим критериям:

легкость хода;
крепление деталей фурнитуры;
износ деталей фурнитуры;
повреждение деталей фурнитуры.
Легкость хода фурнитуры.

Легкость хода фурнитуры может быть проверена на оконной ручке. Сила запирания и отпирания, приложенная к оконной ручке, по DIN 18055, не должна превышать 10 Нм. Проверка может быть произведена с помощью динамометрического ключа. Легкость хода может быть улучшена смазкой или регулировкой фурнитуры. Поворотно-откидная фурнитура RОТО может регулироваться по 2–3 осям. Неправильная регулировка может привести к полному выходу окна из строя.

к содержанию ↑

Проблемы и пути их устранения

Фурнитура Roto: устранение провисания створки посредством регулировки нижней петли

1. При закрывании створка задевает раму внизу

Значит, створка провисла. Ее надо приподнять относительно рамы. Для этого вверху нижней петли надо снять защитный колпачок и вставить в открывшееся углубление шестигранник. Вращая его по часовой стрелке, вы сможете приподнять раму на 2 мм, в противоположную сторону – опустить на 2 мм. Как правило, этого достаточно для ликвидации неприятности.

2. Створка задевает раму своей средней частью

Фурнитура ROTO: регулировка горизонтального смещения при помощи верхнего винта

Неисправность устраняется посредством горизонтального перемещения створки относительно рамы. Для этого служат горизонтальные регулирующие винты: на кронштейне верхней петли сверху и на нижней петле снизу.

Вращая их по часовой стрелке, вы подтягиваете створку к петле, устраняя задевание, вращая в противоположную сторону – наоборот, приближаете створку ее передней частью к раме. Таким способом можно сместить створку на 2 мм, максимум – на 3 мм (в районе верхней петли).

Допустимые расстояния для регулировки

Фурнитура ROTO: регулировка горизонтального смещения при помощи винта на нижней петле

Аналогичным образом устраняется перекос рамы. При этом можно также задействовать вертикальные регулирующие винты. Они, как уже указывалось, прикрыты защитными колпачками, поэтому те надо предварительно снять.

Допуски для регулировки створки окна

3. Из окна дует

Надо добиться более плотного прижима створки к раме. Для этого служат эксцентриковые запорные цапфы. Их видно при открытом окне с торца створки. При повороте по часовой стрелке вы обеспечите более плотный прижим створки к раме (зимний режим), при вращении в обратную сторону – разгерметизируете окно (летний режим).

Помните – при более сильном прижиме быстрее истирается уплотнитель, проложенный по периметру створки. Чтобы реже его менять, регулируйте прижим так, чтобы и вам было комфортно, и чрезмерной нагрузки на уплотнитель не было.

Эксцентриковая цапфа фурнитуры ROTO, регулирующая прижим створки к раме

Надо отметить, что в некоторых моделях фурнитуры ROTO может быть не один регулирующий эксцентрик, а несколько – по периметру створки. Надо стараться поджимать их равномерно.

Помощь вам окажут риски, нанесенные на торцах эксцентриков. Если риска смотрит «на улицу», значит прижим ослаблен, если внутрь помещения – то, наоборот, прижим усилен.

Регулировать таким образом прижим можно в пределах +_ 0,8 мм.

Регулировать прижим створки в районе верхних ножниц также можно, вращая вертикальный винт на верхнем кронштейне. При этом можно обеспечить смещение в диапазоне +_ 1 мм.

Регулировка прижима створки в районе верхних ножниц фурнитуры ROTO

4. Ручку заклинило в промежуточном положении при открытом окне

Результат неправомерного срабатывания предохранителя из-за неправильного открытия окна (неправомерное срабатывание блокиратора). Такое случается при слишком быстром переключении ручки из одного положения (распахнутое окно) в другое (откинутое окно, или наоборот). В этом случае блокиратор срабатывает и заклинивает ручку.

Чтобы избавиться от этой неприятности, надо найти пониже ручки отклоненный в сторону рамы «язычок» или клипсу, и выставить ее параллельно уплотнителю.

После этого мягко проверните ручку в одно из стандартных положений.

Клипса блокиратора от неправильного открывания окна в фурнитуре ROTO

Если и это не получается, значит, «язычок» не входит в контакт с ответной частью блокиратора. Эту деталь надо отвинтить и подложить под нее тонкую пластику – так, чтобы контакт между двумя деталями восстановился.

5. Ручка разболталась

или ее надо заменить на другую, скажем, с «детским» замком.

Для этого надо повернуть на 90 градусов декоративную планку, прикрывающую основание ручки, вывинтить держащие ее винты и поставить на место старой ручки – новую.

Или же, в случае, если ручка просто болталась и не требовала сама по себе замены – подвернуть потуже винты.

Гребенка для фурнитуры ROTO – фиксатор окна в приоткрытом положении

Так же в районе ручки крепится гребенка – многопозиционный фиксатор створки в приоткрытом положении.

6. Смазка фурнитуры

Для обеспечения плавности работы механизма и его долговечности фурнитуру необходимо периодически смазывать. Для этого подойдёт автомобильная смазка WD-40, силиконовая смазка. Точки нанесения смазки указаны на схеме: это петли, трущиеся части.

Фурнитуру рекомендуют смазывать не реже одного раза в год, в жестких условиях эксплуатации – раз в полгода.

к содержанию ↑

Зовите специалиста сервисной службы!

Как наносить смазку на фурнитуру ROTO

При необходимости замены тех или иных деталей фурнитуры (кроме ручки), более полной регулировки прижима или позиции створки относительно рамы необходимо приглашать специалиста сервисной службы.

Вы можете самостоятельно демонтировать створку окна. Для этого надо разблокировать штифт верхней петли, вынуть его, отклонить створку на себя и снять ее с штифта нижней петли. Но, по крайней мере, до истечения гарантийного срока, делать этого не следует – эта работа также должна быть доверена специалисту сервисной службы.

Все операции по самостоятельному обслуживанию окон – смазка фурнитуры, перевод прижимного эксцентрика из летнего положения на зимнее и пр., выполняются исключительно на раме со створкой в сборе.

к содержанию ↑

Техническое обслуживание фурнитуры ROTO

Ежегодная смазка (не использовать смазки, содержащие кислотные и смолистые вещества) всех трущихся деталей фурнитуры на раме и створке обеспечивает легкость хода и защищает фурнитуру от преждевременного износа. Противовзломные запорные цапфы из стали также требуют постоянной смазки для снижения износа. Места смазки фурнитуры смотреть на рисунке.

Места смазки фурнитуры ROTO

к содержанию ↑

Регулировка фурнитуры ROTO NT

Для регулировки фурнитуры ROTO требуется шестигранник (4 мм), его можно приобрести в любом магазине по продаже инструмента. Регулировка окна, или балконной двери ПВХ, производится при помощи подкрутки эксцентриков в регулировочных отверстиях петель, запорных цапфах и на ответных планках элементов фурнитуры.

Регулировка запорных цапф

к содержанию ↑

Видео по самостоятельной регулировки фурнитуры петли ROTO

Инструкция по регулировке оконной фурнитуры ROTO NT

Работа и состояние фурнитуры должны проверяться по следующим критериям:

легкость хода;
крепление деталей фурнитуры;
износ деталей фурнитуры;
повреждение деталей фурнитуры.

Легкость хода фурнитуры

Крепление деталей фурнитуры

От надежности крепления фурнитуры зависит правильная работа окна и безопасность при его использовании. Необходимо проверять посадку и надежность крепления отдельных шурупов в дереве или пластике. Если обнаружится, что ослабело крепление шурупом или сточилась головка, то шуруп необходимо завернуть или заменить.

Износ деталей фурнитуры

Для того чтобы избежать износа фурнитуры, все основные детали необходимо смазывать.

Повреждение деталей фурнитуры

Поврежденные детали необходимо заменять, особенно, если речь идет об основных деталях.

Техническое обслуживание фурнитуры ROTO

Снятие/установка створки с фурнитурой ROTO

Снятие створки:

Штифт верхней петли вынимать только в закрытом положении. Вытащить штифт с помощью монтажной ручки

Навешивание створки:

Штифт верхней петли задвинуть до упора только в закрытом положении створки. Задвинуть штифт рукой, вдавить штифт до упора при помощи монтажной ручки.

Регулировка фурнитуры ROTO NT

Схема регулировки верхней петли:

Схема регулировки нижней петли:

Запорная цапфа:

Регулировка запорных цапф:

Использование материалов с портала www.OknaInf.ru — только с обязательной ссылкой на авторов и на портал www.OknaInf.ru

Roto NX

Система поворотно-откидной фурнитуры для окон и балконных дверей снова формирует отрасль

Простой и быстрый монтаж
Сокращение затрат на хранение и логистику
Высокий уровень удобства в эксплуатации и идеальная функциональность
RC 2 в наклоне возможное положение
Максимальная коррозионная стойкость

Roto NX

Основные моменты Технические данные Аксессуары Загрузки Галерея Вопрос о товаре?

Вопрос о товаре?

Roto NX — инновационная поворотно-откидная фурнитура с точки зрения эффективности, безопасности, комфорта и дизайна. Перспективная фурнитура для пластиковых и деревянных окон с массой створки до 150 кг дает ощутимые преимущества как производителям, так и конечным потребителям.

Умный дом, защита от взлома, требования к комфорту, звукоизоляция и энергоэффективность – вот темы, которые волнуют отрасль.
В результате новаторских усовершенствований отдельных компонентов и узлов мы снова значительно улучшили нашу поворотно-откидную фурнитуру и подготовили ее к новым вызовам. Поэтому мы предлагаем новую систему поворотно-откидной фурнитуры Roto NX, основанную на хорошо зарекомендовавшей себя системе Roto NT, с различными характеристиками и функциями.

С Roto NX мы представляем перспективную аппаратную систему, которая способствует вашему успеху в долгосрочной перспективе и представляет собой надежную инвестицию в будущее.

Рото NX

Эффективность

Система гарантирует простую и быструю установку и снижает затраты на хранение и логистику. Это экономит время и деньги.

Кроме того, Roto NX гарантирует высокое качество продукции и ее долговременную функциональность. Все это делает Roto надежным партнером – сейчас и в будущем.

Безопасность

Новые компоненты TiltSafe обеспечивают улучшенную защиту от взлома – теперь даже в наклонном положении (защита от взлома в соответствии с RC 2). Работа с самим оборудованием также становится более безопасной и допускает более высокие нагрузки даже в стандартной версии, например.

Качество продукции и широта ассортимента дополнительно обеспечивают максимальную надежность и уверенность в принятии решений.

Комфорт

Система впечатляет высоким уровнем удобства эксплуатации и идеальной функциональностью. №

Roto NX также повышает комфорт проживания, например, за счет оптимизации вентиляционных свойств для сбалансированного климата в помещении или за счет интеграции в домашнюю автоматизацию.

Дизайн

Roto NX обеспечивает привлекательный внешний вид во всех аспектах. Например, элегантными заглушками и мелким порошковым покрытием, а также скрытыми винтами со стороны петель.

Кроме того, благодаря высоким нагрузкам система позволяет создать современный дизайн помещения с большими стеклянными поверхностями.

Петлевая сторона P для окон ПВХ с ночным проветриванием

Повышенная безопасность за счет веса створки 130 кг даже в стандартном исполнении
Функция ночного проветривания при положении ручки 135° без дополнительного элемента рамы
Высокий уровень удобства в эксплуатации благодаря легкому закрыванию благодаря ступенчатому конусному действию (S-образное звено). Этот эффект усиливается большими окнами.
Ножка-ножка заподлицо с нахлестом створки: больше возможных комбинаций с различными типами окон (например, фрамуги) : титановое порошковое покрытие)

Петля T для деревянных окон с ночным проветриванием

Как и новая петлевая сторона P для окон из ПВХ, петлевая сторона T также впечатляет очевидными преимуществами с точки зрения эффективности, безопасности, комфорта и дизайна:

Повышенная безопасность благодаря эффективные компоненты при весе створки до 150 кг
Функция ночного проветривания при положении ручки 135° без дополнительного элемента рамы
Высокий уровень удобства в управлении благодаря легкому закрыванию благодаря ступенчатому конусному действию (S-образное звено). Этот эффект усиливается большими окнами.
Опора ножниц заподлицо с нахлестом створки: больше возможных комбинаций с различными типами окон (например, фрамугами)
Современный дизайн и безупречный внешний вид благодаря скрытым винтам и заглушкам оптимизированной формы, а также порошковому покрытию поверхности в различных цветовых вариантах (например, титановое порошковое покрытие)

Окно TiltSafe

Проветривайте без забот и спокойнее спите

Защита от взлома в наклонном положении в соответствии с RC 2 благодаря трем одинаковым стальным ответным планкам (в сочетании с запирающими кулачками безопасности и запираемой ручкой)
Предлагается в традиционном исполнении с ручным управлением, а также в исполнении с электрическим управлением в сочетании с Roto E-Tec Drive

Повышенный комфорт и улучшенный микроклимат в помещении

Знакомое простое управление без ограничений
Глубина наклона вверх до 65 мм в ручном и электрическом исполнении для высокой скорости воздухообмена
Удобное включение окон TiltSafe в домашнюю автоматизацию с помощью электрического стеклоподъемника Roto E-Tec Drive

Элементы стальной рамы для окон из ПВХ и дерева

Защитные ответные планки и ответные планки для повышенной защиты от взлома до RC 3

Элементы стальной рамы из закаленной стали с нижней частью из ПВХ
Надежное соединение верхней и нижней частей
Повышенное удобство эксплуатации благодаря оптимизированной кривой приработки
Комплект для магнитной запорной системы MVS-B Roto E-Tec Control Скрытый контактный элемент; без доработки ответных планок безопасности и ответных планок безопасности в зоне базы

V-образный стопорный кулачок

Обеспечивает простую установку оконного элемента, поскольку допускает больший допуск на фальц без необходимости регулировки
Прочная конструкция обеспечивает постоянное сжатие уплотнителя и, следовательно, постоянное плотное уплотнение окон.
Попытки надежно зафиксировать оконный элемент затруднены, поскольку V-образный стопорный кулачок входит в зацепление за предохранительной защелкой по всей своей поверхности
Маркировка помогает быстро определить положение сжатия прокладки.
Сжатие прокладки можно легко отрегулировать с помощью стандартного шестигранного ключа на 4 мм.

Фиксатор Roto NX V

Высокий шпингалет

Высокий уровень эффективности благодаря минимизации затрат на хранение и логистику и быстрому монтажу

Планшайба и редуктор/корпус замка отсоединяются от дорнмаса 25 мм и выше для конфигурации в соответствии с требованиями и явным сокращением по количеству складируемых товаров
Система EasyMix: лицевая панель и редуктор/корпус замка соединяются без винтов путем удобного защелкивания

Рычажный запор Plus

Экономичность благодаря быстрому и легкому монтажу

Равномерное положение ответных планок в активной и пассивной створке благодаря синхронному движению тяги и рычага – всего один зажим для обеих створок
Быстрая обрезка и установка в створку, так как поставляется в открытом положении

Повышенный комфорт благодаря улучшенному управлению

Простое и удобное управление
Снижение риска травм, так как рычаг не выступает в открытом положении (фактически 180°)

Устройство блокировки подъема

Гибкая установка и долговременная функциональность

Быстрая коррекция в случае неправильной разблокировки благодаря регулируемой пружине (слева/справа)

Надежный пружинный механизм для высокого уровня надежности

Механическая защелка балконной двери

Высокий уровень прочности и повышенный комфорт

Стабильная пружинная конструкция для долговременной функциональной безопасности
Оптимальное расположение рамы и створки относительно друг друга благодаря регулировке высоты до 7 мм на элемент створки
Оптимизированная форма элемента рамы и элемента створки для улучшения характеристик приработки и высокой удерживающей силы

Нулевой барьер

Водонепроницаемый нулевой барьер с комбинацией компонентов модульной системы Roto NT/NX и порогов Roto Eifel.

Терморазрывной порог Roto Eifel TB открывание наружу
Уплотнитель напольной двери Texel с испытанной водонепроницаемостью до 600 Па
Дизайнерский профиль с новым универсальным уплотнением (также подходит для двустворчатых балконных дверей)

Поверхность Roto Sil Уровень 6

Максимальная защита для высокого уровня долговечности

Усовершенствованная поверхность Roto Sil Level 6 обеспечивает особую защиту соединительных и скользящих элементов, подвергающихся значительным нагрузкам.
Вся система поворотно-откидной фурнитуры даже превосходит требования самого высокого класса защиты от коррозии (класс 5).
Благодаря особой микрокристаллической структуре покрытие сохраняет исключительную твердость, что делает его особенно прочным.

Вес створки

Макс. 150 кг

Ширина створки по фальцу

Макс. 1600 мм

Высота створки по фальцу

Макс. 2800 мм

Security

RC 1-RC 3

Угловой шарнир, Pivot Rest

СТАВИТЬСЯ

КОНТРОВЫЙ ДРИС с Roto E-Tec Drive

Угловая петля, поворотный упор

Остановка подшипника

Компонент с плавающей мультизоном

Tiltsafe Window

Оставайся на шарнирной стороне. со стороны петель P

Угловая петля со стороны петель P 150 кг

Защитная планка для вентиляции при наклоне

Кулачок V

Коробка передач

Угловой привод RC 3

Набор заглушек Roto NT K, 5 шт., белые, для пластика окна

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Сэкономьте -8,95 €

Rotosku: 210025-1

Цвет: белый

Whitebronzesilvercreamanthracit ,95€Антрацит — 16,95€

Поделитесь этим продуктом

Набор заглушек ROTO NT K из 5 предметов, белый, для пластиковых окон / оконная фурнитура

Размеры: 38 мм x 16/42 мм
1x заглушка для угловой петли 88 x 10 мм номер в крышке: 828200019000 номер производителя 258926
1x колпачок ножничный колпачок 40 мм Номер в колпачке: 828200002000 Номер производителя 230205
1x крышка ножничного подшипника 90 x 16 мм номер в крышке: 628200930100 / номер производителя 230252
1x Кронштейн крышки для угловой опоры 68 x 14 мм Номер в крышке: 828200007000 / Код производителя 230491
1x заглушка угловая крышка подшипника 25 x 16 мм номер в крышке: 828200004100 / номер производителя 230426

Комплект поставки: 1 комплект (5 шт. )

American ExpressApple PayGoogle PayKlarnaMaestroMastercardPayPalSOFORTVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Право отказа для потребителей
(Потребителем является любое физическое лицо, которое вступает в юридическую сделку в целях, которые преимущественно не связаны с его торговлей, бизнесом или профессией).

Политика отмены

Право отказа
Вы имеете право отказаться от этого договора в течение 14 дней без объяснения причин. Срок отзыва составляет 14 дней со дня,

— когда вы или указанное вами третье лицо, не являющееся перевозчиком, завладели товаром или завладели товаром, если вы заказали один или большее количество товаров в рамках единого заказа, и они доставляются или будут поставляться единообразно;

— в день, когда вы или указанное вами третье лицо, не являющееся перевозчиком, забрали или завладели последними товарами, если вы заказали несколько товаров в рамках одного заказа и они доставлены в отдельности;

— в день, когда вы или указанное вами третье лицо, не являющееся перевозчиком, приняли или завладели последней частичной отправкой или последней единицей, если вы заказали товар, который доставляется в нескольких частичных посылки или штуки;

Чтобы воспользоваться своим правом на отзыв, вы должны сообщить нам (Fenstergigant. de e.K., Siemensstraße 2, 28857 Syke, адрес электронной почты: [email protected]) посредством четкого заявления (например, письмо или электронное письмо, отправленное по почте) о вашем решении отказаться от настоящего договора. Вы можете использовать для этой цели прилагаемый образец формы отказа, который, однако, не является обязательным. Для соблюдения периода отзыва достаточно, чтобы вы отправили уведомление об использовании права на отзыв до истечения периода отзыва.

Последствия редакции Местонахождение

Если вы отзовете этот договор, мы возместим вам все платежи, которые мы получили от вас, включая расходы на доставку (за исключением дополнительных расходов, связанных с тем, что вы выбрали тип доставки кроме самой дешевой стандартной доставки, предлагаемой нами), без неоправданной задержки и не позднее, чем в течение 14 дней со дня, когда мы получили уведомление об отзыве вами настоящего договора. Для этого погашения мы будем использовать те же средства платежа, которые вы использовали для первоначальной транзакции, если с вами прямо не согласовано иное; ни в коем случае с вас не будут взиматься какие-либо сборы из-за этого погашения.

Мы можем отказать в возмещении до тех пор, пока мы не получим товар обратно или пока вы не предоставите доказательства того, что вы вернули товар, в зависимости от того, что наступит раньше.

Вы должны вернуть нам товар без неоправданной задержки и в любом случае не позднее, чем через 14 дней со дня, когда вы уведомите нас об аннулировании этого договора.или передать их. Срок соблюдается, если вы отправляете товар до истечения срока в 14 дней.

Вы несете прямые расходы по возврату товаров, которые можно отправить бандеролью, и прямые расходы по возврату товаров, которые нельзя отправить бандеролью. Расходы на товары, которые нельзя отправить бандеролью, оцениваются не более чем в примерно евро.

Вам придется заплатить за потерю стоимости товара только в том случае, если эта потеря стоимости вызвана обращением с товаром, которое не требуется для проверки состояния, свойств и функционирования товара.

Причины исключения или истечения срока действия

Право отказа не распространяется на договоры

— на поставку товаров, которые не являются сборными и для производства которых решающим является индивидуальный выбор или определение потребителем или которые четко ориентированы на личные потребности потребителя;
— для доставки товаров, которые могут быстро испортиться или срок годности которых будет быстро превышен;
— на поставку алкогольной продукции, цена которой была согласована при заключении договора, но которая может быть поставлена не ранее чем через 30 дней после заключения договора и текущая стоимость которой зависит от колебания рынка, на которые предприниматель не имеет никакого влияния;
— на доставку газет, периодических изданий или журналов за исключением договоров подписки.

РубрикаРазное
