Установка розетки своими руками, схема подключения к электросети, фото
Содержание:
Правила безопасности и соединения проводников, выбор сечения кабеля
Монтаж розеток в бетонную стену
Особенности установки розетки в кирпичную стену
Как монтировать розетку в гипсокартонной перегородке
Правила и схемы подключения проводов
Установка розетки своими руками
Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.
Правила безопасности и соединения проводников, выбор сечения кабеля
Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.
Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.
Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.
Таблица определения мощности электропотребителей на розетку
Новую проводку обычно тянут медным проводом.
Подбор сечения проводки с медной жилой
Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.
Подбор сечения проводки с алюминиевой жилой
Важно!
Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено.
Монтаж розеток в бетонную стену
Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.
Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.
Штробление бетонной стены перфоратором
По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.
Штробление стен перфоратором под установку розетки видео
Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.
Высверливание отверстия под розетку в бетонной стене
Важно!
Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.
Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.
Подготовленные подрозетники и выведенные провода
Особенности установки розетки в кирпичную стену
Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.
Важно!
Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.
Штробление кирпичной стены специальным штроборезом
Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке.
Правила установки коробки — такие же, как и для бетонной стены.
Как монтировать розетку в гипсокартонной перегородке
Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.
Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.
Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.
Важно!
Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

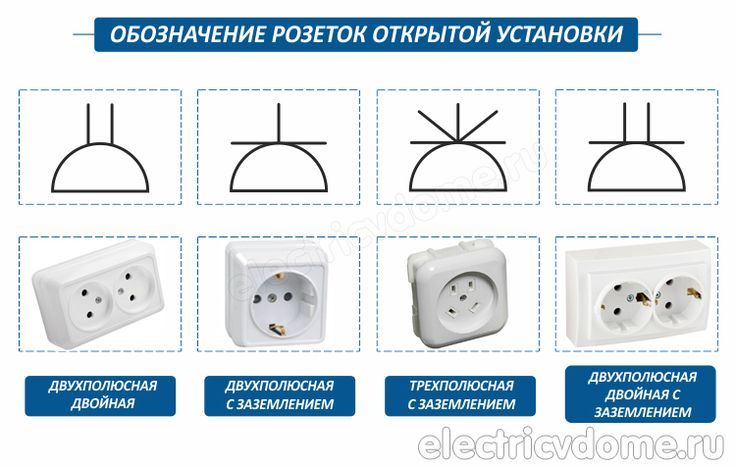

Накладные розетки и особенности их монтажа
Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.
Установка блока накладных розеток
Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.
Правила и схемы подключения проводов
Важно!
Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

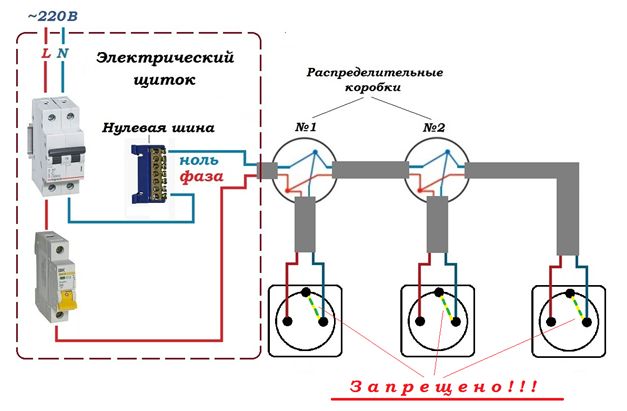

Схема подсоединения розетки к электросистеме
Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.
Схема подключения блока розеток на одну линию
Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.
Важно!
Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!
Установка и подключение розетки
После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.
Итог
Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.
Схема подключения розетки — разные типы соединений
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Разновидности
- 2 Как устроена электророзетка
- 3 Порядок подключения
- 4 Шлейф и звезда
- 5 Двойная розетка
- 6 Соблюдение техники безопасности при монтаже розеток
Подключение розетки — дело не сложное, даже в школе все изучали теорию, но прежде чем приступить к практике, предлагаем ознакомиться с основными деталями этого процесса. Правильно установленное устройство убережет не только электроприборы от поломки, но и жизнь и здоровье домочадцев.
Разновидности
Розетки бывают встраиваемые и накладные.
Монтаж обоих типов схож, отличие только в креплении на стене:
- встраиваемые — монтируются в специальные коробки — подрозетники, которые скрыты в стене;
- накладные — сажаются на два самореза (или дюбели с шурупами) поверх стены.
Розетка может быть не только одинарной, но и двойной, и тройной, и четверной. Но тут важно помнить, что это все один модуль, и включать через него несколько мощных приборов не стоит.
Также на прилавках можно встретить розетки с дополнительными функциями:
- со встроенным УЗО и вариант с откидной крышкой (рекомендуется для установки в ванной комнате),
- со шторками (защита от детских шалостей, шторки открываются только при одновременном их открытии,
- один гвоздь ребенок в отверстие засунуть не сможет),
- с таймером (удобно для использования отопительных приборов, не оснащенных системой автоматического отключения),
- с подсветкой,
- с разъемом для USB,
- выдвижные модели (устанавливаются на рабочих столах непосредственно в столешнице),
удлинитель.
Как устроена электророзетка
Выделяются основные составные части:
- Внешняя лицевая панель (служит для декорации и выбор цветового решения неограничен).
- Основание, которое может быть выполнено из керамики или термостойкого пластика.
- Металлическая рамка (на ней имеются специальные отверстия по периметру для надежной фиксации).
- Контакты фазы и нуля, к которым подключаются жилы проводника (неважно, в какой из них будет подключена фаза, а в какой нуль, распространена маркировка проводов цветом, где синий — нуль, а белый — фаза).
- Контакт заземления (расположен посередине, предусмотрен не во всех моделях).
- Клеммы для присоединения электропроводов.
Порядок подключения
Первым делом следует обесточить проводку. Сделать это можно с помощью рубильника на щитке или открутив пробку в счетчике (если установлен счетчик старого образца). После отключения необходимо проверить отсутствие напряжения в сети индикаторной отверткой, коснувшись сначала одного, потом другого провода.
Далее нужно зачистить кабель от изоляции, достаточно будет 7 — 10 мм. Для этого потребуется стриппер (специальный инструмент для снятия изоляции, позволяет избежать повреждения жил), но если такового нет, то можно воспользоваться обычным ножом.
В самой розетке откручиваются клеммные винты, и вставляется провод в контакт (оголенная часть жил может выглядывать, но не более 2-3 мм, если получилось больше, то укоротить). Также можно скрутить очищенную от изоляции жилу в кольцо (это усилит надежность соединения). Фиксация контактов происходит закручиванием клеммных винтиков. Теперь надо удостовериться, что провод сидит надежно, для этого достаточно легко его потянуть.
Важно не допустить соприкосновения оголенных жил, иначе не избежать короткого замыкания.
Если имеется провод заземления в подрозеточной коробке (он обычно маркируется цветом — желтый с зеленой полоской), то остается только присоединить аналогичным способом средний контакт.
После монтажа проводов конструкцию можно установить в подрозетник. Она должна войти ровно, отверстия располагаются горизонтально, провода необходимо аккуратно уложить в стакан, после чего можно затянуть распорные винты (на практике многие электрики обходятся одним креплением — с помощью зажимов рамки, но крепление винтами добавит конструкции надежности).
На рамку одевается внешняя секция корпуса и прикручивается.
Не исключена ситуация, при которой устройство окажется мало для подрозетника, так как старые образцы были больше по диаметру. В этом случае надлежит заменить короб на новый стандартный с диаметром 67 мм.
Монтаж накладной розетки достаточно прост:
- Снять верхний элемент корпуса.
- Основание прикрепить к стене двумя саморезами.
- Подключить провода и снова прикрепить крышку.
После подсоединения розеток следует проверить их рабочее состояние. С электроприборами лучше не экспериментировать, а воспользоваться мультиметром.
Шлейф и звезда
Существуют два типа подключения розеток:
- Последовательный.
- Параллельный.
Если не планируется подключать мощные электроприборы, то можно выбрать первый способ подключения, так же его называют шлейфом. В этом случае каждая последующая розетка подключается от предыдущей, так можно собрать несколько розеток в вертикальный или горизонтальный ряд. Таким способом допустимо произвести монтаж не более 3 розеток.

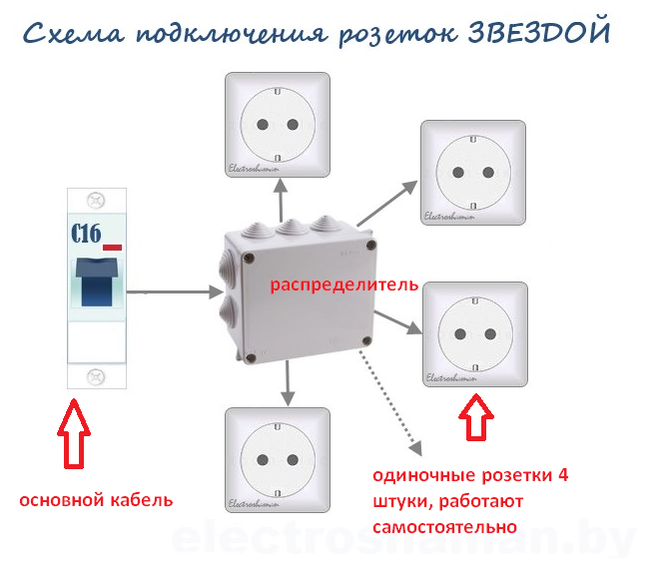

Параллельное подключение («звезда»), несмотря на большой расход кабеля все же предпочтительнее. По этой схеме подключения розеток к проводу питания в распределительной коробке присоединяется необходимое количество электропроводов (которые и пойдут далее к розеткам). Таким образом каждая будет иметь свой отдельный провод от распределительной коробки, и в последующем не придется думать о мощности подключаемых энергопотребителей. Название свое эта схема получила по аналогии — линия электропроводки расходится как лучики «звезды».
Двойная розетка
С одинарными моделями устройства все понятно, но как правильно подключить двойную розетку? Двойные розетки могут быть в виде уже готового единого модуля, или же можно собрать ее из двух одинарных.
В цельном двойном образце все практически так же, как и в одинарном. Отличие лишь в том, что контакты для соединения проводов расположены и сверху, и снизу, но соединяются они к разным токопроводящим пластинам.
Для того чтобы установить собранную двойную электророзетку, понадобится две одинарных. В стене подготавливаются отверстия для подрозетников, расстояние между ними выдерживается в 71 мм. После того как подрозетники заняли свое место, можно переходить к подключению кабеля. Провода фазы и нуля соединяются параллельно, а заземление отдельным ответвлением.
Два провода фазы подсоединяются к одной из клемм первой розетки, один идет от электрокабеля, а второй переходит на вторую розетку. Провод нуля подключается так же, как и фазный, ко второй клемме.
После чего к каждой электророзетке присоединяется провод заземления.
Следующим шагом розетки крепятся в подрозетниках. Далее накладывается и фиксируется внешняя часть розеток.
Соблюдение техники безопасности при монтаже розеток
Правилами техники безопасности при подключении розеток не стоит пренебрегать, так как от их соблюдения зависит жизнь и здоровье:
- Перед началом работ отключить подачу электроэнергии в помещении, где предстоит работать. Убедиться, что в сети отсутствует напряжение, используя индикаторный инструмент (индикаторную отвертку или мультиметр).
- Провода в стене прокладываются строго вертикально или горизонтально относительно розеток. Это правило поможет избежать случайного попадания гвоздем в проводку, после того как она будет скрыта отделкой.
- Для электромонтажных работ желательно использовать инструменты с резиновыми изолированными рукоятками.
- Не использовать «скрутки» для удлинения провода, лучше вооружиться паяльником и сделать пайку как следует.
Электромонтажные работы требуют ответственного подхода, но, зная все тонкости монтажа, вы сможете самостоятельно провести их дома или на даче, тем самым сэкономив средства на вызове электрика.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Как найти количество розеток на одном автоматическом выключателе?
Самый частый вопрос, который задают владельцы домов и любители самоделок, — это точное количество розеток, розеток и розеток, которые можно установить на автоматические выключатели на 15 А или 20 А. Хотя инженеры-электрики и электрики знают ответ на основе расчетов и опыта, давайте поделимся с вами той же информацией о ракетостроении. Не волнуйтесь, формулу и расчет легко решит ученик 4 класса.
Прежде чем перейти к подробностям, имейте в виду, что NEC (Национальный электротехнический кодекс) не указывает точное количество розеток на автоматический выключатель. Это только предполагает, что только 80% нагрузки могут быть подключены к номинальному автоматическому выключателю, т.е. нагрузка не должна превышать 80%, т.е. автоматический выключатель на 15 А можно использовать только для точек нагрузки 12 А (15 А x 80 % = 12 А)
Таким образом, исходя из эмпирического правила, всего можно подключить 8–10 розеток (рассчитанных на 1,5 А). установлен на однополюсный, однофазный выключатель 15А, 120В.
Похожие сообщения:
- Как найти количество лампочек на одном выключателе?
- Как найти напряжение и силу тока выключателя, вилки, розетки и розетки?
Теперь давайте посмотрим решенные примеры для 15А или 20А для розеток 120В и 240В и автоматических выключателей. В этом решенном примере мы покажем, как определить подходящее количество розеток и розеток на цепь.
СОДЕРЖАНИЕ
Определение количества розетков на цепи Метод 1 — Основной подход Пример: 120V — NEC — US & Canada. автоматический выключатель 15А, 120В?
Решение:
Прежде всего, мы должны найти общую мощность, которую может выдержать однополюсный выключатель на 15 А и 120 В, используя следующую базовую формулу.
P = V x I
Мощность Мощность = Вольт x Ампер
Ввод значений
Мощность = 120В x 15А = 1800 Вт Но Национальный электротехнический кодекс этого не признает. NEC предлагает, чтобы 80% (0,8 номинального значения выключателя) нагрузки можно было подключить к автоматическому выключателю. В этом случае безопасная максимальная нагрузочная способность выключателя на 15 А составляет:
Мощность = 1800 Вт x 0,8 = 1440 Вт
Теперь общее количество розеток можно определить, разделив мощность на напряжение питания.
Количество розеток = 1440 Вт / 120 В
Максимальное количество розеток = 12
Это означает, что на один автоматический выключатель номиналом 15 А, 120 В (однофазный) можно установить до 12 розеток. однополюсный) для непостоянных точек нагрузки.
На всякий случай, чтобы избежать ненужного срабатывания выключателя, вы можете еще раз умножить расчетное количество розеток на 0,8. например
Безопасное количество розеток = 12 x 0,8 = 9,6
Это число соответствует основному эмпирическому правилу определения количества розеток, которое составляет 1,5 ампера на розетку. Короче говоря, самое безопасное количество розеток 8-10 на один автоматический выключатель на 15А, 120В , 1-П.
Похожие сообщения:
- Как рассчитать количество ламп накаливания в последней подсхеме?
- Как рассчитать количество люминесцентных ламп в последней подцепи?
д. Приведенные выше расчеты основаны на NEC, где уровни однофазного напряжения составляют 120 В и 240 В. Уровень напряжения в Великобритании, ЕС и других странах составляет 230 В.
Определить количество розеток в районах, где питающее однофазное напряжение составляет 230В. Вы должны будете разделить расчетную номинальную мощность выключателя на 230В.
Например, какое общее количество розеток можно установить на автоматический выключатель 10 А, 230 В?
Решение:
Power = Volts x Amperes
Power = 230V x 10a = 2300 Вт
Рейтинг мощности с коэффициентом безопасности 80%
2300 W x 80% = 1840 W
2300 W x 80% = 1840 W
делим на напряжение питания 230В для расчета общего количества розеток.
2392 Вт / 230 В = 8
Это означает, что вы можете установить до 8 розеток на однофазный выключатель MCB 10 А, 230 В.
Похожие сообщения:
- Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
- Как найти подходящий размер кабеля и провода? – Решенные примеры
Сколько розеток по 1,5 А каждая можно подключить к автоматическому выключателю 15 А, 120 В?
Раствор
Насколько нам известно, номинальная сила тока в розетке составляет 1,5А.
Чтобы узнать максимальное количество розеток, разделите номинальный ток выключателя на номинальный ток розетки.
Максимальное количество розеток = 15 А / 1,5 А = 10
Поскольку NEC допускает только 80-процентную нагрузку на выключатель, таким образом, самое безопасное количество розеток на один выключатель составляет:
Безопасное количество розеток = 12 x 0,8 = 8
Как видно, на автоматический выключатель на 15 А, 120 В можно подключить 8 розеток с номинальным током 1,5.
Тот же пример и расчет можно использовать для автоматических выключателей на 15 А, 20 А, 30 А и т. д., 120 В или 240 В, особенно для розеток и светильников общего освещения. Имейте в виду, что нагрузка, превышающая 1200 Вт, может быть подключена к отдельному и специальному автоматическому выключателю. Кроме того, эти расчеты не применяются к 2-полюсным точкам непрерывной нагрузки и розеткам, требующим сложных конфигураций.
Похожие сообщения:
- Как определить размер центра нагрузки, щита и распределительного щита?
- Как определить количество автоматических выключателей в щите?
Сколько розеток по 80 Вт каждая можно подключить к автоматическому выключателю 20 А, 120 В?
Решение
Прежде всего, рассчитайте общую номинальную мощность, которую может выдержать выключатель 20 А, 120 В
Мощность = Вольты x Амперы
Мощность Мощность в ваттах = 120 В x 20 А = 2400 Вт
Примените безопасный предел выключателя, равный 80%.
