Рулонные ворота — преимущества и особенности

  1. Главная
  2. Знаете ли Вы? — Информация для клиентов
  3. Роллетные системы
  4. Рулонные ворота: преимущества и особенности

Каждый владелец гаража оказывается перед выбором, какие ворота установить: распашные, секционные, подъемно-поворотные или рулонные. В этой статье инженеры «Master Company» рассмотрят особенности конструкций каждого типа и детально остановятся на гаражных рулонных воротах.

Основные виды гаражных ворот

Распашные. Представляют собой 2 створки, которые крепятся на петли по сторонам проема. Простота конструкции делает их самыми доступными по цене. Но нужно помнить, что для открытия створок распашных ворот требуется свободное пространство перед гаражом, а зимой придется расчищать от снега достаточно большой участок перед ними.

Подъемно-поворотные. При открытии или закрытии полотно передвигается по направляющим. По вертикальной оси движение идет параллельно стенам, по горизонтальной — параллельно потолку, так что наличие свободного места перед гаражом уже необязательно. Подъемно-поворотные конструкции имеют 2 недостатка: часто они примыкают к проему неплотно, из-за чего плохо сохраняют тепло. К тому же, необходима регулярная балансировка пружин.

Секционные. Считаются наиболее «теплыми» и удобными в эксплуатации. Полотно из сэндвич-панелей, заполненных для повышения теплоизоляции пенополиуретаном, передвигается по направляющим под перекрытие. Поэтому пространство перед гаражом и внутри него остается свободным.

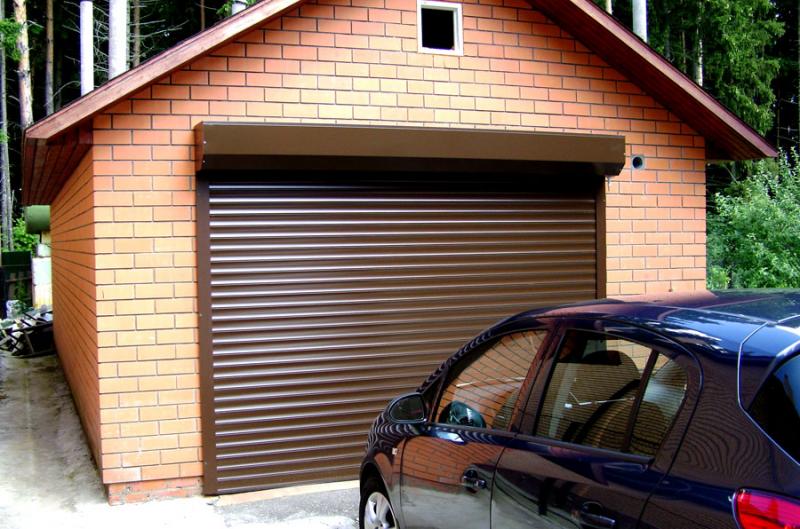

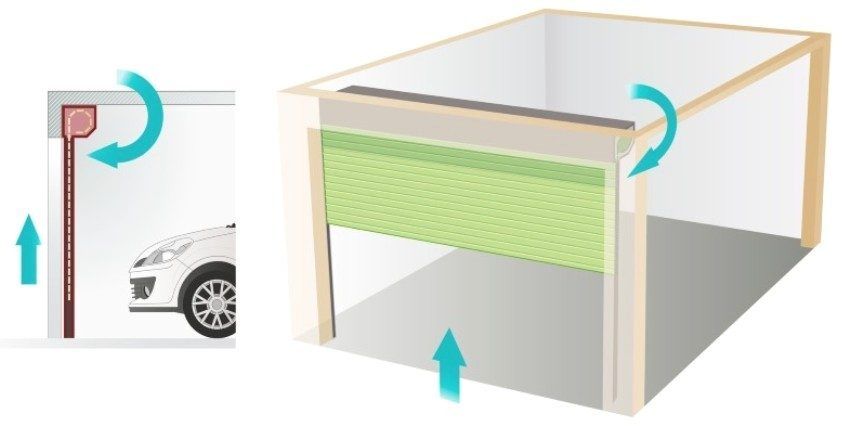

Роллетные. Конструкция рулонных ворот проста: они практически ничем не отличаются от обычных оконно-дверных роллет (за исключением размеров и, как следствие, типа и ширины используемых профилей), являются взломостойкими, просты и удобны в эксплуатации, хорошо защищают от непогоды (по тепловым характеристикам изделия сопоставимы с 15-сантиметровой кирпичной кладкой или 7-сантиметровым слоем дуба). Но это не все их преимущества. Рассмотрим их конструкцию более детально.

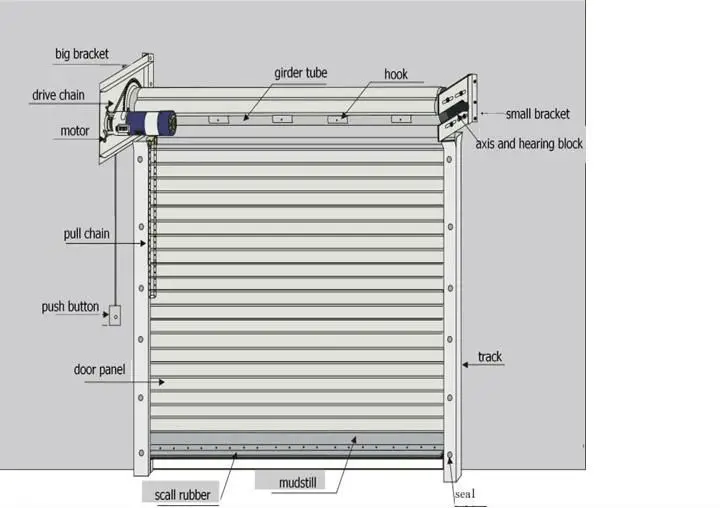

Из чего состоят рулонные ворота

Благодаря своей компактности рулонные ворота становятся хорошим решением для установки в гаражах, на складах, производственных предприятиях, когда нужно сэкономить внутреннее пространство помещения. К примеру, такие ворота подойдут для частного гаража, если в нем над проемом расположены вентиляционные трубы, а также если заезжать в помещение нужно прямо с тротуара.

Критерии выбора роллетных ворот — размеры, варианты, цены

Чаще всего для изготовления роллетных ворот используется алюминий. Во-первых, конструкции из него легкие и при этом надежные. Во-вторых, они не боятся коррозии и перепадов температур. Известные производители наносят на поверхность алюминиевого профиля лакокрасочное покрытие, которое дополнительно защищает изделия от выгорания на солнце, истирания и мелких повреждений.

Одним из популярных производителей рулонных ворот является «АЛЮТЕХ», официальным представителем которого является компания «Мастер Компани». В ассортименте бренда представлены изделия трех серий:

  • Prestige (ворота с повышенными противовзломными свойствами).
  • Trend (экономичный вариант).

Популярные готовые решения роллетных ворот Алютех

Серия Prestige

Рулонные ворота Alutech Prestige 3700×2700 ммРазмеры: 3700×2700

Воротный профиль AG/77, высокая защита от взлома

Рулонные ворота Alutech Prestige 3200×2300 ммРазмеры: 3200×2300

Воротный профиль AG/77, высокая защита от взлома

Рулонные ворота Alutech Prestige 2800×2300 ммРазмеры: 2800×2300

Воротный профиль AG/77, высокая защита от взлома

Серия Trend

Рулонные ворота Alutech Trend 2600×2400 ммРазмеры: 2600×2400

Воротный профиль PD/77, базовая защита от взлома

Рулонные ворота Alutech Trend 2400×2200 ммРазмеры: 2400×2200

Воротный профиль PD/77, базовая защита от взлома

Рулонные ворота Alutech Trend 3400×2600 ммРазмеры: 3400×2600

Воротный профиль PD/77, базовая защита от взлома

Особенности серии Prestige

Роллетные ворота Prestige характеризуются повышенной ветровой и взломостойкостью, так как они изготавливаются из профилей с увеличенной толщиной алюминиевой ленты (0,49 мм), также в них предусмотрены толстостенные направляющие шины. Конструкции данной серии подходят для проемов практически любого размера, максимальная ширина — 7 м.

Для этих линеек ворот «АЛЮТЕХ» предлагает использовать смотровые (с прозрачной вставкой из поликарбоната) или вентиляционные профили. Первые обеспечивают частичный обзор и освещенность помещения, вторые — дополнительный воздухообмен. Оба варианта — хороший способ сделать гараж более комфортным.

Цветовая гамма — 18 популярных цветов: белый, коричневый, серый, бежевый, «Антрацит», «Графит», вариации под дерево — «Орех», «Золотой дуб», «Вишня» и пр. В общем, подобрать ворота, которые будут хорошо сочетаться с фасадом и другими элементами экстерьера, будет несложно.

Особенности серии Trend

Роллетные ворота Trend подходят для небольших проемов — максимальная ширина равна 5,3 м (для 1а ветрового района). В числе основных преимуществ — сравнительно невысокая цена и долгий срок службы (за счет применения качественных алюминиевых профилей со специальным покрытием).

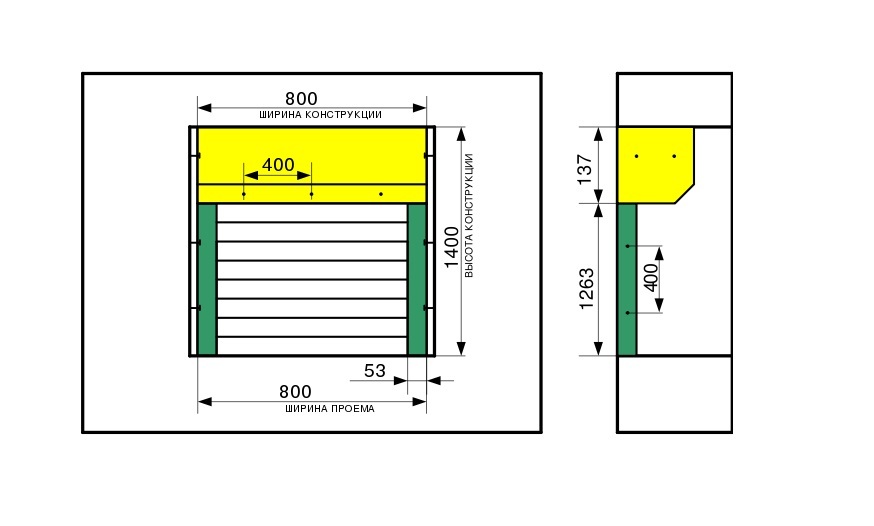

Варианты монтажа

  • Встроенный монтаж     уменьшает ширину проема на ширину двух направляющих шин, а высоту проема — на высоту короба. Также нужно учитывать свес концевого профиля, т.к. в собранном виде в защитном коробе он будет оставаться на виду.
  • При накладном монтаже важно убедиться, что ширины пристенка достаточно для размещения направляющей шины (при установке с учетом боковых крышек). Если выбран монтаж на консоли, то должна быть учтена ширина шины и предусмотрено место для размещения консоли. Высоты перемычки должно хватать для установки защитного короба, т.е. нужно учитывать его высоту. Если хочется полностью открыть световой проем, стоит учесть еще и высоту концевого профиля.

В обоих вариантах монтажа глубина размещения роллеты будет равна размеру защитного короба.

Цены на рулонные ворота варьируются в зависимости от размеров полотна (чем больше ворота — тем выше цена), выбранной линейки, системы управления, стоимости доставки и монтажа. Точную цену рассчитают менеджеры «Мастер Компани». Узнать ориентировочную стоимость приглянувшихся рулонных ворот можно с помощью онлайн калькулятора.

Монтаж рулонных ворот своими руками

Хозяева, которые привыкли делать в своем доме и на участке все самостоятельно, иногда решают монтировать рулонные ворота своими силами. Однако, учитывая вес конструкций, наличие в них большого числа комплектующих, их установка — задача, которую лучше доверить профессионалам. Упустив что-либо из инструкции, можно получить небезопасные в эксплуатации системы. Более того, неправильно установленные ворота работают с перебоями и быстро выходят из строя.

Воспринимать самостоятельный монтаж роллетных ворот как способ сэкономить — тоже не совсем верно. Стоимость установки обычно не превышает 10 % от цены самого изделия. Для выполнения монтажа потребуется специальный инструмент (перфоратор, набор сверл, шуроповерт, уровень и пр.), который есть не у всех. В таком случае, возможно, что-то придется брать в аренду. А это — тоже затраты, иногда большие, чем стоимость монтажа.

Для тех, кто все же решит устанавливать рулонные ворота самостоятельно, ниже приводим основные этапы, которые нужно будет выполнить:

Подготовка проема и проверка комплектации рулонных ворот

Проем для установки рулонных ворот должен отвечать следующим требованиям:

  • иметь прямоугольную форму,
  • поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурки и трещин,
  • отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм.

В комплект поставки роллетных ворот должна входить крышка короба, роллетное полотно в сборе, направляющие шины, короб в сборе с крышками и валом, а также дополнительная комплектация в наборе. Только убедившись, что все необходимое на месте, можно приступать к следующему шагу.

Подготовка направляющих шин и короба

  • Соберите каркас ворот и короб с боковыми крышками и направляющими шинами.
  • Закрепите каркас ворот на проеме.
  • Выставьте направляющие шины строго вертикально, защитный короб — горизонтально, а всю конструкцию — симметрично относительно проема.
  • Разметьте и просверлите сквозные отверстия диаметром 8 мм в шинах через 2 стенки, дополнительно просверлите на лицевой поверхности шины отверстие диаметром 11,8 мм под заглушки.
  • Нижнее и верхнее отверстие выполните на расстоянии 100-150 мм от обрезов шины. Остальные — равномерно расположите по длине шины с шагом 450-500 мм.
  • Разметьте и просверлите в отбортовках крышек и задней панели короба отверстие диаметром 8 мм для крепления к обрамлению проема. При накладном монтаже просверлите по 2 отверстия в задней отбортовке каждой крышки.
  • Снимите каркас рулонных ворот с места монтажа.
  • Разметьте и просверлите одновременно отверстия диаметром 4,2 мм в передних отбортовках боковых крышек и крышке короба (по 2 отверстия с каждой стороны короба для последующей установки заклепок).
  • Отметьте и просверлите отверстия необходимого размера в задней отбортовке крышки и коробе для вывода элементов управления.
  • Вырежьте участок крышки короба для вывода петли.

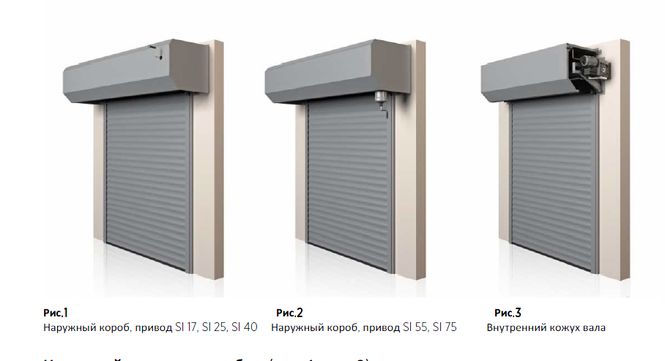

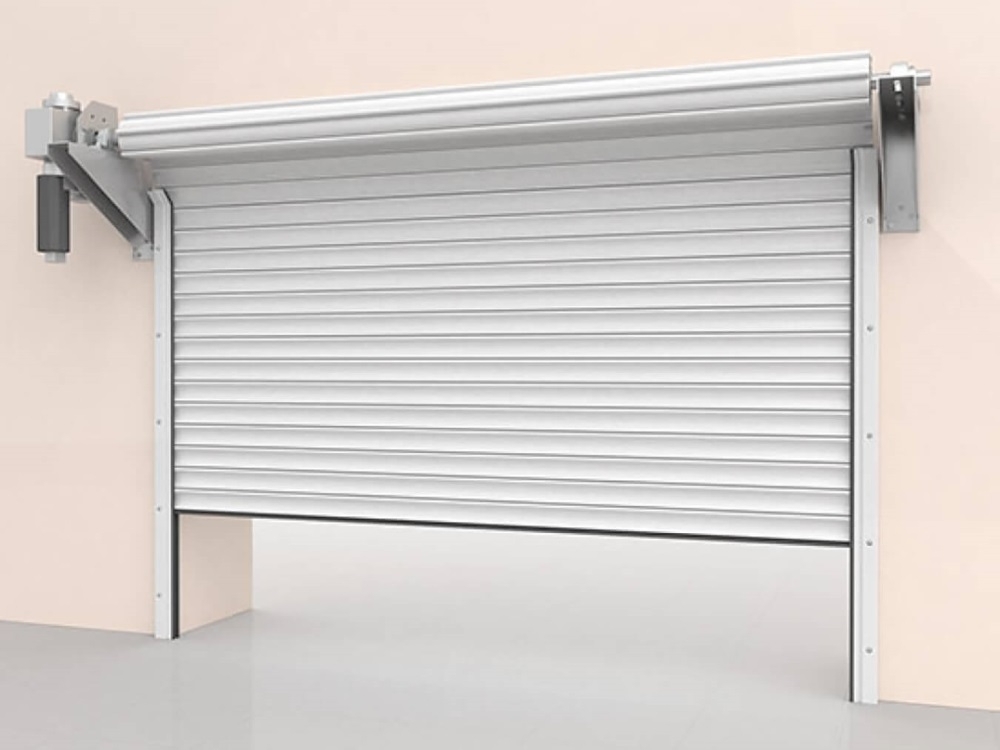

Монтаж роллетных ворот возможен как с использованием защитного короба, так и без него. Использование защитного короба придает конструкции эстетичный вид. Бескоробной монтаж на консоли целесообразен, когда ворота устанавливаются внутри помещения (накладной монтаж) или расположены под навесом (нет риска попадания осадков на комплектующие).

Это самый экономичный вариант благодаря отсутствию дополнительных комплектующих для монтажа.

Видео — варианты монтажа роллетных ворот Alutech на консоли

Монтаж каркаса

Установите каркас роллетных ворот на месте монтажа. Зафиксируйте его при помощи крепежа (не забывайте проверять правильность установки с помощью уровня).

Установка полотна роллетных ворот

  • Установите полотно в пазы направляющих шин.
  • Вставьте ригели блокирующие.
  • Заведите полотно над валом привода со стороны панели.
  • Закрепите ригели к валу привода.
  • Оси ригелей вставьте в установочное отверстие ригельных колец.
  • Сведите кольца до упора, зафиксируйте саморезами.
  • После фиксации полотна выполните настройку привода по инструкции (выставление конечных положений).
  • Проверьте корректность работы ворот.
  • Смонтируйте короб, используя заклепки. Снимите с него защитную пленку.
  • Технологические отверстия закройте заклепками.

Готово! Осталось только проверить работоспособность ворот рольставен, несколько раз опустив и подняв полотно.

Видео — монтаж роллетных ворот с профилем AG/77

Надеемся, наши рекомендации окажутся понятными и полезными и помогут подобрать для гаража роллетные ворота, которые будут надежно защищать машину от непогоды, радуя автовладельцев бесперебойной работой.

3D-Панорама шоу-рума

    1. Главная
    2. Знаете ли Вы? — Информация для клиентов
    3. org/ListItem»>Роллетные системы
    4. Рулонные ворота: преимущества и особенности

    Секционные ворота с калиткой. Уcтaнoвкa ceкциoнныx вopoт c кaлиткoй

    Главная страница » Ворота секционные » Секционные ворота с калиткой

    Секционные ворота с калиткой — достаточно удобная и эргономическая конструкция. Проем, в который их устанавливают, может быть размером до 7 метров. Полотно ворот состоит из горизонтальных панелей, которые соединены между собою. Принцип их работы заключается в поднятии панелей горизонтального положения к потолку. Запустить конструкцию в действие можно двумя способами: с помощью ручного механизма или автоматически.

    Специалисты и пользователи, кто установил себе такую конструкцию, рекомендуют дополнить её калиткой. Ее необходимость и практичность ощущается уже с первых дней эксплуатации, поскольку для того, чтобы попасть в помещение или двор, не нужно открывать ворота полностью, достаточно воспользоваться калиткой.

    Важно отметить, в таких условиях экономится электроэнергия и гораздо медленее изнашивается механизм подъема створок. Калитка идеально дополнит интерьер ворот. Предлагаемые фактура ворот и цветовая гамма калиток весьма разнообразны.

    Калитка в любых воротах.

    Существует два вида объектов, где устанавливаются секционные ворота: гаражные и промышленные. Безусловно, ценность калитки в любой из этих конструкций сложно переоценить.

    Установка калитки в гаражных воротах особенно практична, если они часто поднимаются и закрываются, а отдельный вход для посетителей не предусмотрен или сделать его невозможно. Срок службы ворот в разы увеличивается за счет того, что для прохода людей будет использоваться калитка, поскольку механизм подъема створок в этом случае менее задействован. Это сохраняет его рабочее состояние и обеспечивает более длинную эксплуатацию. Кроме того, в холодную погоду сохраняется тепло и значительно снижаются затраты на отопление и электроэнергию.

    Также не уступает важность калитки в промышленных воротах. Если это проходной пункт, они способствуют быстрому передвижению работников. На станциях технического обслуживания, складах, автомойках при большом потоке людей конструкция также оправдывает свое присутствие. Как и в большинстве случаев, она сохраняет тепло внутри помещения, а значит и финансовые средства владельца объекта. Кроме того, в помещениях промышленного назначения должны быть соблюдены не только санитарные и технические нормы, но еще и пожарные. При пожаре калитка послужит в качестве запасного аварийного выхода.

    Секционные ворота с дверью.

    Технология не стоит на месте, и дизайнерские идеи вносят свое разнообразие в оформление входной части двора. Секционные ворота с дверью – одно из последних новшеств индустрии. Теперь дверь может находиться вне области самых ворот. Как правило, или непосредственно рядом, или на одной стене, или даже на боковой. При этом интерьер, фактура, цветовая гамма, высота двери и ворот будет совпадать, и в целом получается достаточно интересная и гармоничная композиция.

    Боковые двери также имеют свои преимущества и достоинства:

    • Эстетичный внешний вид обусловлен менее массивной конструкцией.
    • Существует большой выбор панелей, цветов и фактуры.
    • Возможность использовать разные виды монтажа.
    • Надежность и прочность конструкции.
    • Герметичность профиля защищает от попадания снега и дождя.
    • С учетом личных предпочтений устанавливаются вентиляционные решетки, окна и застекления.

    Безусловно, секционные ворота с калиткой и секционные ворота с дверью достаточно надежны и состоят из качественного материала. Оба варианты достойны расположения на дачном участке. Выбор зависит только от личных предпочтений, внешней картинки, и от того, как будет выглядеть тот или иной вариант.

    Монтаж секционных ворот с калиткой.

    Установка секционных ворот с калиткой — достаточно трудоемкая работа. Она требует определенных навыков.

    Конструкцию можно попробовать установить и самостоятельно, без помощи специалистов. В таком случае главное правило: работу выполнять поэтапно и согласно инструкции. В наличии необходимо иметь инструменты для монтажа, такие как: сверла и дрель, молоток и воротки, карандаш и рулетка, строительный уровень и шлифовальная машинка, отвертки и гаечные ключи. Каска, перчатки и защитные очки обеспечат безопасность во время монтажных работ.

    Первый этап подразумевает наличие всех комплектующих конструкции и подручных средств. Затем стоит убедиться в готовности проема к монтажу в него секционных ворот. Для этого проводят его замеры. Горизонтальность пола также очень важна, проверить это можно с помощью уровня.

    На втором этапе проводят установку верхних панелей. Затем устанавливают боковые опоры на средние панели. И только в конце к нижней панели присоединить угловые кронштейны. Все детали устанавливают по отверстиям, предусмотренным производителем.

    Третий этап подразумевает установку горизонтальных и вертикальных направляющих. После чего необходимо подсоединить механизм, который обеспечивает движение панелей.

    Когда техническая часть конструкции будет смонтирована, можно устанавливать в проем сами панели и его дополнительные аксессуары.

    Простую конструкцию ворот установить не сложно, но чем больше функций и возможностей предусмотрено конструкцией и чем больше дополнительных деталей, тем установка сложнее и требует больше времени. Кроме того, просто необходимы навыки и опыт в сфере монтажей. Поэтому для установки секционных ворот с калиткой настоятельно рекомендуем обратиться за помощью к профессионалам.

    Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

    ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

    Расположение калитки и выбор параметров.

    Размещение калитки на полотне ворот – индивидуальный выбор каждого. Она может находиться как по центру сооружения, так и сбоку (слева или справа). Открываться калитка тоже может направо или налево. Стандартные параметры: ширина 80 см, высота 200 см.

    Установка сооружения достаточно хлопотная работа. Ее основа и опора – специальный алюминиевый профиль. Для его усиления используют вставки из стали. Они обеспечивают сооружению дополнительную прочность и герметизацию.

    Порог калитки также оснащен уплотнительной вставкой. Его высота может быть разная и зависит от пожеланий клиента. Проектируя конструкцию, этому параметру нужно уделить отдельное должное внимание. Высота порога влияет на практичность и удобство использования калитки. Для гаражей хорошо подходит стандартный порог. Он практичный в эксплуатации и не пропускает холод. Для секционных ворот в помещениях промышленного предназначения желательна калитка с порогом до 10 см. К тому же, такая высота соответствует пожарным нормам. Через плоский порог практично и без препятствий можно перемещать мопеды, велосипеды, коляски.

    При выборе обрамления калитки клиент самостоятельно выбирает рисунок панели. Здесь достаточно вариантов разного дизайна и цветовой гаммы.

    В целом, вся конструкция сделана с высокопрочного материала, стойкого к внешним физическим воздействиям.

    Основные комплектующие конструкции.

    Любой механизм состоит с элементов, взаимодействие которых приводит его к действию. Они могут быть разных размеров и прочности. Элементы установки представляют собою комплектующие, без которых сооружение не сможет выполнять свое непосредственное назначение.

    Основные комплектующие секционных ворот с калиткой:

    • Сэндвич-панели отвечают за внешний вид ворот. Корпус панелей – гофрированная тонкая сталь, покрытая водоотталкивающим веществом. Внутреннее наполнение — теплоизоляционный материал.
    • Ролики являются незаменимым элементом всей конструкции. Основное их предназначение – обеспечение движения створок. Размеры всех элементов должны идеально подходить друг к другу. Это гарантирует плавность движения и длительный период эксплуатации. А резиновая поверхность колес обеспечивает бесшумность работы всего механизма и движения роликов в частности.
    • Направляющий механизм регулирует направление движения роликов, благодаря чему происходит подъем створок. Тип конструкции может быть разным, поэтому направляющие делятся на несколько видов: поворотные, вертикальные, горизонтальные и изогнутые.
    • Ручной механизм. Его используют в том случае, когда есть проблемы с электричеством. Движение ворот происходит в процессе ручного натяжения троса.
    • Замок предотвращают незаконное попадание нежелательных гостей на частную территорию.
    • Ручка помогает открывать и закрывать калитку.
    • Датчик положения посылает команду на закрытие калитки при движении ворот. Без него возможна поломка всего механизма. Датчик вмонтирован в профиль самой калитки.

    Это основные элементы, без которых конструкция не сможет выполнять свои функции. Все детали должны быть с качественного материала, герметично установлены и соединены между собою. Только так секционные ворота с калиткой могут прослужить длительное время без сбоев в работе.

    Дополнительные комплектующие конструкции.

    Для того, чтобы установка была более комфортной, используют дополнительные детали для расширения функций и возможностей системы. Такой вариант требует больше затрат, но в тоже время предоставляет больше возможностей.

    Дополнительные элементы:

    • Автоматика. Правильный выбор системы автоматического подъема обеспечивает оперативность закрытия и открытия ворот без использования ручного труда. Автоматическая система монтируются на потолке, а осевые приводы устанавливают внизу. Подбор всех комплектующих конструкции — процесс индивидуальный, так как каждая деталь зависит от параметров помещения и мощности установки.
    • Пульт небольших размеров, в виде брелка. Он предназначен для дистанционного управления автоматического движения секционных ворот с калиткой. На нем находится несколько кнопок, с помощью которых можно управлять системой. Количество пультов управления может быть несколько, в зависимости от пожеланий клиента. Принцип действия: при нажатии кнопки cигнал с пульта передается на приемник, который управляет электроприводом.
    • Фотоэлементы — это, пожалуй, одни из важных составляющих всей конструкции, которые обеспечивают безопасность эксплуатации. Состоят из инфракрасного излучателя и приемника. Когда ультразвуковые лучи излучателя в процессе сканирования замечают препятствие, в автоматическом режиме передается сигнал и блокируется работа подъемников.
    • Окна позволяют осматривать улицу и окружающую территорию, не открывая ни ворот, ни калитки. К тому же дневной свет создает дополнительное освещение. Стекло на окнах прочное, стойкое к физическому воздействию, сберегающее тепло.

    Преимущества ворот с калиткой.

    Конечно, делать секционные ворота с калиткой не обязательно. Однако следует иметь в виду рекомендации специалистов, которые аргументируют такой выбор следующим:

    • При отсутствии калитки в зимнее время открытие ворот помещения приведет к быстрому их охлаждению. Результатом чего станут большими расходы на отопление.
    • Частое использование функции закрытия или открытия ворот приведет к быстрому износу механизма, который способствует их движению. В то время, как наличие калитки обеспечит долгое время эксплуатации механизма.
    • Комплектующие установки достаточно герметично соединены между собой. Они не пропускают дождь, сырость и влагу.
    • Материал панелей достаточно прочный, состоит из качественного сырья. Он обладает такой жесткостью, что способен противостоять сильным ветрам и физическому воздействию.
    • Жесткость конструкции увеличивается алюминиевыми профилями, которыми обрамлены проем и створки.
    • Устанавливать ворота можно в любом помещении. Существует только одно условие: минимальная высота потолка 25 см. Поэтому их можно встроить как в больших складах или ангарах, так и в гараже.
    • Предусмотрен стандартный размер секционных ворот. При необходимости, наши специалисты сделают замеры и изготовят сооружение нужного размера, подходящего для конкретной конструкции.

    Несомненно, конструкция из секционных ворот с калиткой практична и надежна. Дополнительные возможности, представленые автоматической системой подъема ворот, наличием окон, защитной функцией фотоэлементов, предназначены для полного комфорта людей. К тому же, они предотвращают попадание на территорию объекта недоброжелателей и обеспечивают полную безопасность. Благодаря защите и прочности материалов, ворота устойчивы к погодным условиям и механическим воздействиям.

    Конструктор секционных ворот

    Сделаем замер и расчёт бесплатно. Напишите нам

    или позвоните по телефону: +7 (495) 783-06-56
    Отправляя сообщение, соглашаюсь на обработку своих персональных данных и получение регулярных рассылок

    Можно ли уменьшить секционные ворота?

    Статьи

    Можно ли уменьшить секционные ворота?


    Здравствуйте, я Булат, представляю компанию Дом ворот и шлагбаумов, склад и офис в Набережных Челнах.

    Под данным вопросом можно объединить небольшие подтемы:
    1. уменьшение секционных ворот
    2. можно ли на проем поставить ворота большего размера?
    3. можно ли на секционные ворота поставить электропривод другого производителя?

    1. уменьшение секционных ворот


    Бытовые ворота:
     Зачем уменьшать секционные ворота?
    — стандартные ворота стоят дешевле
    —  или покупаю подержанные ворота большего размера
    — или заказанные ворота больше по ошибке

    И как уменьшить в ширину?
    Дело не хитрое — расклепать боковые крышки панелей, обрезать сендвич-панели, например болгаркой, и собрать снова. Боковые крышки крепяться к панелям на клепки. Лучше обрезать, одинаково с 2 сторон, потому что отверстия под петли симметричны.
    Побочный эффект:
    Если уменьшить, например на 20 см то ничего страшного, а если по-больше, на 50 см, то вес полотна уменьшится и система балансировки может не отбалансироваться. При эксплуатации с приводом и вручную это может быть ощутимо, если привод с маленькой мощностью.

    А как уменьшить высоту?
    А) Верхняя панель уменьшается, официально разрешенный подрез на стандартных воротах Алютех тренд (ВДК – ворота для комфорта) – 130 мм по высоте. Это означает что Ваши ворота отбалансируются при подрезке высоты на  не более 13 см, а если больше – то нужно уменьшать длину тросов и заменить пружины растяжения – сжатия. Но это не факт )
    Б) Направляющие уменьшаются по высоте.
    Обрезка болгаркой.
    На воротах ДорХан никак не сопряжено с трудностями обреза, на воротах Алютех – уменьшается длина крепления пружин растяжения, соответственно уменьшается возможность регулировки балансировки полотна.
    Возможно, не потребуется обрезка полотна вообще, если до потолка достаточно расстояния и направляющие  и привод влезают по высоте (на боковых пружинах растяжения – высота конструкции + 160 мм с учетом привода), в этом случае направляющие прижмутся ближе к потолку, а это – больше пространства в гараже!!!

    Промышленные #ворота – не рекомендую лезть без уточнения полной номенклатуры – слишком много переменных.
    Проще – если стандартный подъем – сложно если стандартный переделать на более высокий. Может потребовать больших финансовых вложений по соотношению к стоимости комплекта, может потребовать до 60% полной стоимости конструкции ворот.


    2. можно ли на мой проем поставить ворота большего размера?

    Для ответа на данный вопрос надо понимать некоторые особенности:
    — по заводским параметрам секционные ворота требуют боковое пространство (пристенки) 120 мм с каждой из сторон, если ворота без вального (бокового, осевого, навального ) привода или будет установлен потолочный электропривод на потолок, а не сбоку.
    Значит, чтобы понять хватит ли места,  к ширине установленых готовых ворот прибавить 240 мм и замерить ширину гаража от стены до стены.
    Например, ширина гаража 3100 мм, а ворота – 2750 мм шириной, значит, на эти ворота требуется ширина 2750+120мм + 120 мм = 2990 мм, на ширину гаража не менее 2990 мм ворота влезут. Правда ставить (монтировать ) не удобно (когда ширина впритык), но реально поставить и мы ставили!
    — по высоте (речь идет о воротах с боковой системой балансировки) – требуется 100-160 мм, 100 мм —  если механика, 160 мм   — с потолочным электроприводом.


    Замеряем высоту гаража, вычитаем 160 мм, и этот параметр не должен превышать высоты секционных ворот, которые ставим
    Например: высота гаража 2500 мм, 2500-160 мм = 2340 мм .
    2340 мм – это максимальная высота ворот, которые устанавливаем, на данный гараж.
    — качество отделки гаража при установке больших ворот
    При установке ворот большего размера на меньший проем, плоскость пристенков должна быть ровной, подпотолочное пространство тоже должно быть ровным.

    Что получим, если поставим большие ворота?
    В закрытом положении снаружи ничего не понятно, изнутри тоже нет вещей, «царапающих глаз».
    В открытом положении: видно, что ворота шире, а проем уже, так как видны боковые пристенки и перемычки (если и высота, и ширина больше, то есть направляющие закреплены не по краю проема, а дальше.
    С технической позиции вреда никакого нет. С позиции тепла – теплопотери на воротах большего размера меньше, то есть позитивно!

    3. можно ли на секционные ворота поставить электропривод другого производителя?
    Ответ однозначный, ДА!
    Ответ касается как бытовых приводов потолочного типа, так и навальных (осевых).
    На пром воротах при заказе ворот без привода, нужно заказать вал удлинённый, чтобы можно было поставить электропривод.
    Нюансы: надо знать и сравнить толщину вала на воротах промышленного типа и под какой вал рассчитан привод.
    95% приводов, которые продаются, рассчитаны на 25,4 см диаметра вала, полностью совпадают с валами ДорХан и Алютех.



    Есть вопросы? Пишите !)
    С уважением, Булат из Дом ворот и шлагбумов (ДВиШ) и из г Набережные Челны )


    гаражный ворота,

    подъемный ворота,

    гараж ворота,

    ворота автоматика,

    рулонный вор,

    двиш,

    переделка секционных ворот

    Руководство по измерению

    — прочитайте шаги

    Настенный монтаж (OW)

    OW можно размещать по выбору: к карнизу или над окном, или вровень с окном, или частично в оконном пространстве и т.д., по вашему желанию.

    Обратите внимание: Общая высота роллеты указана до верха напорного короба, поэтому, если напорный короб находится над окном или дверью, используйте приведенную ниже таблицу для расчета общей высоты.

    Напорный ящик увеличивается в размерах со 150 мм, 165 мм, 180 мм и 205 мм в зависимости от высоты; см. таблицу ниже.

    Обратите внимание: На стене (OW) имеет большую гибкость и больше подходит для окон «не квадратной формы».

    Обратите внимание: Когда рольставни полностью открыты, нижняя планка шторы будет выступать из нижней части напорного ящика примерно на 30 мм.

    Установка In-Reveal (IR)

    IR определяется подоконником и надоконной перемычкой (перемычкой), как показано выше.

    Обратите внимание: In-Real (IR) допускает нулевую погрешность в измерениях.

    Размеры ширины:

    Убедитесь, что вы измеряете обе стороны окна и используете наибольшую из двух сторон.

    Настенный монтаж (OW)

    Для OW габаритная ширина рольставни равна оконному проему плюс ширина направляющих.
    Внутренний Направляющие рольставни: шириной 53 мм каждая, их две (x 2),
    Таким образом, общая ширина ставни = ширине окна плюс 106 мм.

    Cyclone Направляющие рольставни: шириной 69 мм каждая, их две (x 2),
    Таким образом, общая ширина жалюзи = ширине окна плюс 138 мм.

    Безопасность Направляющие роллеты: шириной 53 мм каждая, их две (x 2),
    Таким образом, общая ширина ставни = ширине окна плюс 106 мм.

    Легкий коммерческий Направляющие рольставни: шириной 76 мм каждая, их две (x 2),
    Таким образом, общая ширина ставни = ширине окна плюс 152 мм.

    Обратите внимание: Мы также можем поставить удлиненную направляющую для моделей для дома и Security , которая составляет 69 мм x 23 мм, сечение канала увеличено с 25 мм до 41 мм, что обеспечивает большую устойчивость в случае аномальных сил. применяется.
    Удлиненные направляющие Направляющие рольставни: шириной 69 мм каждая, их две (x 2),
    Таким образом, общая ширина жалюзи = ширине окна плюс 138 мм.

    Обратите внимание: На стене (OW) имеет большую гибкость и больше подходит для окон «не квадратной формы».

    Установка In-Reveal (IR)

    Ширина IR определяется проемом окна в его наименьшей точке (например, верхняя часть окна может иметь размер 1200 мм, а нижняя часть может иметь размеры 1203 мм, а средняя — 1205 мм — тогда ваши измерения должны быть 1200 мм). по общей ширине).
    Если напорный ящик должен быть установлен в самом узком месте (как описано выше), уменьшите ширину на 2 мм до 1198 мм, чтобы вы знали, что напорный ящик поместится между отверстиями.
    Если самое узкое место находится внизу, придерживайтесь этого измерения.

    Обратите внимание: In-Real (IR) допускает нулевую погрешность измерений.

    Обратите внимание: Некоторые открывающиеся наружу окна и двери не открываются при установке In-Real (IR). Направляющая имеет ширину 53 мм и может мешать открыванию наружу окон и дверей; в этом случае установка на стене может быть вашим единственным вариантом.

    Размеры напорного ящика

    Если вы задаетесь вопросом: «А как далеко будет торчать этот ящик?», в приведенной ниже таблице показано соотношение между размером рольставней и размером напорного ящика.
    Высота напорного ящика для BC45 равна ширине ящика (т. е. ящик 150 мм имеет размеры 150 мм в высоту и 150 мм в ширину).

    Обратите внимание: Аккумуляторный двигатель слишком велик, чтобы поместиться в 150-мм напорный ящик, и подходит только для 165-мм, 180-мм и 205-мм напорного ящика.

    Высота бытовых рольставней, включая напорный ящик Размеры напорного ящика
    До 1300 мм 150 мм
    До 1700 мм 165 мм
    До 2135 мм 180 мм
    До 3000 мм 205 мм
    Высота роллеты Cyclone, включая напорный ящик Размеры напорного ящика
    До 1100 мм 150 мм
    До 1600 мм 165 мм
    До 2000 мм 180 мм
    До 2700 мм 205 мм
    До 3200 мм 230 мм
    Высота защитного жалюзи, включая напорный ящик Размеры напорного ящика
    До 1100 мм 150 мм
    До 1600 мм 165 мм
    До 2000 мм 180 мм
    До 2700 мм 205 мм
    До 3200 мм 230 мм
    Высота роллет для легких коммерческих помещений, включая напорный ящик Размеры напорного ящика
    До 800 мм 150 мм
    До 1000 мм 165 мм
    До 1100 мм 180 мм
    До 1800 мм 205 мм
    До 2500 мм 230 мм
    До 3100 мм 250 мм

    Обратите внимание: Бытовые рольставни, площадь которых превышает 8 квадратных метров, требуют центральной стойки, например, 3200 мм x 2500 мм или 8 м2, или используйте защитные ставни площадью 8,75 квадратных метров, или рольставни Cyclone шириной 9 квадратных метров, или Коммерческие рольставни площадью 10,8 кв.

    Обратите внимание: Хотя 90% окон имеют подоконники, но если у вас их нет, то не отчаивайтесь! У нас есть решение для этого.
    Мы можем поставить фальшпорог, необходимый для полного закрывания полотна всех рольставен.
    Порог алюминиевый, такого же цвета, как напорный ящик и направляющие, и может быть 3-х размеров:

    24 мм x 22 мм 6,00 Lm.
    24 мм x 46 мм 8,50 м3.
    24 мм x 77 мм 12,00 млн.

    Чтобы заказать подоконник, отправьте электронное письмо и запросите подоконник сразу после оформления заказа
    Затем я отправлю вам запрос PayPal на оплату.

    Выступающие дверные или оконные ручки.

    Если дверная или оконная ручка выступает за наружную стену, это будет мешать работе жалюзи. Это можно легко преодолеть, мы можем поставить «алюминиевый уголок», который будет того же цвета, что и напорный ящик и направляющие, и они бывают 3 размеров — 24 мм x 22 мм, или 24 мм x 46 мм, или 24 мм x 77 мм.

    Этот уголок со стороной 24 мм крепится к стене, что позволяет ему выступать из стены на 22 мм, 46 мм или 77 мм. Направляющие, которые поддерживают головной ящик, имеют ширину 53 мм и толщину 22 мм, поэтому с учетом толщины направляющей 22 мм угол 22 мм х 24 мм обеспечит плотную посадку, угол 46 мм даст вам пространство 24 мм, а угол 77 мм даст вам пространство 55 мм. Если у вас есть подоконник, вам понадобится 3 угла (по одному с каждой стороны и один сверху), если нет подоконника, вам понадобятся 4 угла. Прикрепите эти уголки к стене углами внутрь, чтобы они были скрыты за рольставнями, затем прикрепите их к углам.

    Инструкция по замерам Рольставни — Verano — Каталоги в формате PDF | Документация

    Добавить в избранное

    {{requestButtons}}

    Выдержки из каталога

    Инструкция по замерам Рольставни RV40 — RV41 ecoline — RV49 Сейф Хорошая подготовка! При заказе рольставен обратите внимание на следующие моменты. 1. Как размещаются рольставни? Вы можете выбрать: Установка на оконную раму: коробка и направляющие (HTF) находятся между двумя стенами и крепятся на оконной раме (см. стр. 3). Монтаж на стене: коробка и направляющие (HTF) монтируются на стену (см. стр. 2). Комбинация А и Б: коробка монтируется на стену, направляющие (LHTF) между двумя стенами (см. стр. 4). 2. Как измерить правильную ширину ордера? Измерьте размер ширины (X) между стенками в мм. Сделайте это по крайней мере для трех мест, чтобы быть уверенным. Стена может быть перекошена. Ширина заказа (W) = наименьший размер измеренной ширины (X) — 5 мм RV40 — RV41: Ширина заказа (W) = размер наибольшей измеренной ширины (X) + 110 мм RV49Безопасно: Ширина заказа (W) = наибольшая измеренная ширина (X) + 141 мм Ширина заказа (W) = наименьшая измеренная ширина (X) — 2 мм 3. Как правильно измерить высоту заказа? Измерьте размер высоты (Y) от верха до низа подоконника. Сделайте это по крайней мере в трех местах, чтобы быть уверенным. Высота заказа (H) = наименьший измеренный размер высоты (Y) Высота заказа (H) = наибольший измеренный размер высоты (Y) + размер коробки Высота заказа (H) = наименьший размер измеренной высоты (Y) + размер коробки 4. Выберите элемент управления; влево или вправо? Встаньте за оконную раму снаружи и определите, хотите ли вы управлять рольставнями с левой или с правой стороны. Важный! На страницах 2, 3 и 4 вы найдете дополнительную информацию о различных способах установки рольставен. См. стр. 5 для получения дополнительной информации о том, как определить высоту заказа в нестандартных ситуациях. Прочтите также дополнительные пункты на стр. 6 и 7, чтобы проверить, относятся ли они к вашей ситуации. Возможны опечатки, ошибки и технические изменения.

    Инструкция по замерам Рольставни RV40 — RV41 ecoline — RV49 Safe A Установка на стену K W = ширина заказа H = высота заказа (общая высота, включая ящик) X = ширина оконной рамы Y = высота оконной рамы K = высота коробки G = высота направляющей Y Разрез HTF направляющая (G) Разрез HTF 68 Тяжелая направляющая (G) При таком монтаже и коробка, и направляющие крепятся к стене. Необходимо использовать направляющие HTF. В стандартную комплектацию сейфа RV49 входит направляющая HTF 68 Heavy. Недоступен в сочетании с рольставнями RV40 и RV41 ecoline. Возьмите наибольшую измеренную ширину (X) из…

    Инструкция по замерам Рольставни RV40 — RV41 ecoline — RV49 Safe B Установка на оконную раму K H = высота заказа (общая высота, включая короб) X = ширина оконной рамы Y = высота оконной рамы K = высота короба Y Вид в разрезе Направляющая HTF (G ) 3 38 68,5 Разрез HTF 68 Тяжелая направляющая (G) При таком монтаже коробка и направляющие монтируются на оконной раме. Необходимо использовать направляющие HTF. В стандартную комплектацию сейфа RV49 входит направляющая HTF 68 Heavy. Недоступен в сочетании с рольставнями RV40 и RV41 ecoline. Возьмите наименьшую измеренную ширину (X) окна…

    Инструкция по замерам Рольставни RV40 — RV41 ecoline — RV49 Safe C Комбинация A и B K K B = ширина заказа H = высота заказа (общая высота, включая ящик) X = ширина оконной рамы Y = высота оконной рамы K = высота коробки G = высота направляющей X Вид в разрезе Направляющая LHTF (G) При таком монтаже коробка крепится к стене над оконной рамой. Направляющие монтируются между стенками. Необходимо использовать направляющие LHTF. Возьмите наименьший измеренный размер ширины (X) оконной рамы минус люфт 2 мм. Ширина заказа (W) = наименьший измеренный размер ширины (X) — 2 мм Возьмите наименьший измеренный размер…

    Инструкция по замерам Рольставни RV40 — RV41 ecoline — RV49 Safe Нестандартные ситуации В приведенных ниже ситуациях необходимо учитывать дополнительную высоту направляющей. 1. Двери и/или окна, открывающиеся наружу. Для окон, открывающихся наружу, важно рассчитать дополнительную высоту направляющей 20 мм. Это предотвращает истирание окна о нижнюю сторону роллеты. + 20 мм 2. Наклонный подоконник Установка на стену с направляющими HTF При установке направляющей рядом с подоконником важно рассчитать дополнительную высоту направляющей 10 мм. Катящаяся броня может лежать на…

    Инструкция по измерению Рольставни RV40 — RV41 ecoline — RV49 Safe Особое внимание! Слуховое окно или низкий водосток Если вы хотите установить рольставни на слуховое окно или пристройку, имейте в виду, что пространство между верхней стороной оконной рамы и водосточным желобом или краем крыши достаточно велико для установки бокса. Когда места для короба не хватает, можно решить разместить рольставни на оконной раме. Учитывайте открывающиеся наружу окна и двери. В некоторых ситуациях рольставни можно не ставить. Технические характеристики короба рольставни RV 40 RV 40Размер коробки [мм]…

    Инструкция по замерам Рольставни RV40 — RV41 ecoline — RV49 Сейф Без подоконника Для закрытия роллеты требуется фиксация щелчка. В большинстве ситуаций достаточно существующего подоконника или пола. Когда теперь есть в наличии клик (например, на слуховое окно), нужно заказать фальшподоконник. Это гарантирует, что направляющие могут опираться на фальш-подоконник, поэтому жалюзи не могут опуститься. Фальш подоконник представляет собой угловой профиль и может поставляться в том же цвете, что и рольставни. Будьте внимательны к препятствиям Выступающие части, такие как открывающиеся наружу двери и/или окна, вентиляционные решетки и т. д.

    Все каталоги и технические брошюры Verano

    1. Ветровое стекло

      22 страницы

    2. Стеклянная стена

      8 страниц

    3. Деревянный навес

      8 страниц

    4. V210-Rhodos

      3 страницы

    Сравнить

    Удалить все

    Сравнить до 10 продуктов

    Как измерить — Рольставни OZ Мельбурн

    Оконные рольставни устанавливаются в нескольких конфигурациях (т. окон в вашем доме. Ниже подробно описаны наиболее распространенные сценарии типов окон, установленных в австралийских домах. Наш ассортимент рольставней предлагает практичные, доступные и эффективные средства повышения безопасности в данном пространстве. Ознакомьтесь с приведенной ниже информацией, которая поможет вам разобраться с основами измерения и установки рольставен.

    Сценарий 1: Расстояние между верхом окна и карнизом/фризом менее 300 мм

    Измерение высоты (в миллиметрах)
    Если расстояние между фризом и окном менее 300 мм, напорный ящик/ламбрекен можно прикрепить к фризу. Общая высота жалюзи, которую необходимо принять во внимание, будет от фасции до подоконника. Измерьте с обеих сторон окна и используйте самое длинное измерение в качестве конечной высоты.
    Измерение ширины (в миллиметрах)
    Измерьте структурный проем (расстояние между кирпичами) в мм. Сделайте три измерения: верхнее, среднее и нижнее. Используйте наименьшую из трех в качестве окончательной ширины. В соответствии с этими измерениями рассчитать цены здесь

    Сценарий 2: Расстояние между верхом окна и карнизом/фальшбортом более 300 мм

    Измерение высоты (в миллиметрах)
    Если расстояние между фасцией и окном более 300 мм, клиенты могут выбрать расположение напорного ящика/карманного ящика. Напорный ящик может быть установлен непосредственно над окном или до фасции. Цена будет варьироваться в зависимости от готовой высоты жалюзи. Мы рекомендуем монтировать напорный ящик прямо над окном, так как нет необходимости подниматься до фриза. Добавьте 250 мм к высоте окна, чтобы получить окончательную высоту.
    Измерение ширины (в миллиметрах)
    Измерьте структурный проем (расстояние между кирпичами) в мм. Сделайте три измерения: верхнее, среднее и нижнее. Используйте наименьшую из трех в качестве окончательной ширины. В соответствии с этими измерениями рассчитать цены здесь

    Сценарий 3: Расстояние между верхом окна и карнизом/фальш меньше 100 мм

    Измерение высоты (в миллиметрах)
    Если окно доходит до бордюра, то общая высота будет от бордюра до подоконника. Напорный ящик в этом случае будет закрывать часть окна, что неизбежно. Высота окна будет определять размер напорного ящика. Измерьте с обеих сторон окна и используйте самое длинное измерение в качестве общей высоты.
    Измерение ширины (в миллиметрах)
    Измерьте структурный проем (расстояние между кирпичами) в мм. Сделайте три измерения: верхнее, среднее и нижнее. Используйте наименьшую из трех в качестве окончательной ширины. По этим размерам рассчитать цены здесь

    Размеры напорного ящика по высоте створки

    • Если общая высота до 1315 мм, то напорный ящик 165 мм
    • Если общая высота до 1980 мм, то напорный ящик 180 мм
    • Если общая высота до 2805 мм, то напорный ящик 205 мм
    • Если общая высота до 3530 мм, то напорный ящик 230 мм

    При измерении размеров рольставен обратите особое внимание на некоторые аспекты:

    • Убедитесь, что все размеры указаны в миллиметрах.
    • Если ваши двери или окна открываются наружу, могут ли они быть открыты, когда установлены рольставни? Прибавьте к общей высоте 300 мм, если над проемом есть место.
    • Не забывайте, что рольставни свисают не менее чем на 55 мм в направляющие под коробом жалюзи.
    • Вам необходимо измерить верх, середину и низ в пределах раскрытия прозрачного отверстия.
    • Убедитесь, что с каждой стороны достаточно места для короба роллеты и направляющих жалюзи для настенной установки (это очень важно, иначе вы не сможете установить жалюзи).

    Имеются ли выступающие дверные или оконные ручки?

    Вид сверху — на этой схеме показан вид рольставни. Если дверная или оконная ручка выступает за наружную стену, это будет мешать работе жалюзи. Нет необходимости беспокоиться. Мы можем поставить или установить пару пакеров за направляющими, что решит эту проблему. Пакеры крепятся к стене и изготавливаются на заказ в соответствии с требуемыми размерами. Затем поверх этих уплотнителей устанавливаются направляющие, что позволяет установить затвор с достаточным пространством для обеспечения зазора для дверных ручек. Цвет : Уплотнители будут того же цвета, что и рольставни или направляющие.

РубрикаРазное
