Самодельный токарный станок по дереву сделанный своими руками.

Доброго времени суток! Вот казалось бы, что человеку надо? Мастерская есть, инструменты тоже — работай себе в удовольствие! Так нет же, все ему мало, подавай ему еще чего-то лучшего.
Прошло немного времени после покупки токарного станка по дереву JET 1014i и я захотел другой, более массивный и мощный станок. Станок, на котором я смог бы точить большие, не меньше 30 см в диаметре изделия.

Изучив все возможные варианты, пришел к решению, что лучшее — это сделать токарный станок по дереву своими руками.

Ознакомившись с теорией и прикинув различные варианты исполнения станка, приступил к поиску комплектующих.

И в первый же день мне повезло — сосед по гаражу презентовал самодельную циркулярку с электродвигателем (ЭД), которая ему была без надобности. Циркулярка представляла собой вал, вращающийся на двух подшипниках и установленный на опоры. Это была практически передняя бабка будущего станка. Но нужно было провести ревизию всего этого хозяйства.

Электродвигатель

Начал с ЭД. Шильдик на ЭД был очень затерт, но основная, нужная мне информация сохранилась. Часто бывает, что шильдик затерт совсем или его нет. В этом случае нужно снять одну из крышек и внимательно изучить расположение обмоток статора. А именно, какую часть окружности статора занимает обмотка. Если половину окружности — это ЭД на 3000 об/мин, одну треть окружности — 1500 об/мин, одну четвертую — 1000 об/мин.

Более подробную информацию по этому вопросу можно найти в интернете. В моем случае ЭД был на 1,5 Квт и на 1425 об/мин. ЭД трехфазный, для подключения к сети в 220 В обмотки соединены треугольником. Прекрасные характеристики, именно то, что нужно.

Забегая вперед скажу, что я нашел еще один ЭД с похожими характеристиками, но обмотки у него были соединены звездой. В этом случае ЭД нужно разобрать, обмотки перекоммутировать на соединение треугольником, тщательно их уложить в статор, обвязать бичевкой, промазать краской и просушить, что я и сделал.
Итак, разобрал ЭД, проверил состояние обмоток, ротора, подшипников, все вычистил, просушил, в подшипники заложил новую смазку ЛИТОЛ-24.ЭД трехфазный, а сеть подключения однофазная, поэтому ЭД нужно подключать через конденсатор.

Как подобрать конденсатор и какой емкости он должен быть?

Лучше использовать конденсаторы марок МБГО, МБГП, МБГЧ, КГБ напряжением не менее 250В. Емкость на практике подбирают так : на каждые 100 Вт мощности берут 6,6 — 7 Мкф. Мой ЭД стал запускаться уже с 30 Мкф. Тогда я включил в цепь питания ЭД амперметр и стал отслеживать величину потребляемого тока при разных емкостях. Минимальный ток потребления соответствовал емкости конденсаторов в 90 Мкф. Это и есть оптимальная емкость для запуска трехфазного ЭД через однофазную цепь питания в 220 В.В дальнейшем, уже при эксплуатации ЭД, эту емкость можно подкорректировать.

Если ЭД под нагрузкой (при точении) греется, то емкость нужно уменьшить. Если падает мощность — емкость увеличиваем. С сердцем самодельного токарного станка по дереву закончено, теперь переходим к оборудованию.

Передняя бабка.

Разобрал, промыл подшипники и заложил новую смазку. Вал укоротил до нужной мне длины. Токарь нарезал на укороченном валу новую резьбу и выточил под эту резьбу корончатый центр и переходник на резьбу М33х3,5, чтобы можно было пользоваться план-шайбой и токарным патроном. Они у меня с резьбой М33х3,5. Нужно было еще выточить два трехручейковых фланца : один на вал ЭД, другой на вал передней бабки (ПБ).

Учитывая опыт работы на токарном станке по дереву JET 1014i, я решил, что три скорости мне будет достаточно : примерно 500, 800 и 1100 об/мин.

Как рассчитать диаметры шкивов?

Диаметр считаем по дну ручейка, на который укладывается ремень. Допустим, диаметр шкива на валу двигателя 40 мм, число оборотов двигателя 1400 об/мин. Тогда диаметр шкива на валу ПБ, соответствующий 500 об/мин будет равен :

1400х40/500 = 110 мм

По этой же формуле высчитываются и остальные диаметры шкивов.

Для вала двигателя я выбрал трехручейковый шкив с диаметрами ручейков 40, 50 и 60 мм. Для 500, 800 и 1100 об/мин. вала ПБ диаметры шкивов на валу ПБ должны быть соответственно 110, 90 и 80 мм. Конечно, есть небольшая погрешность в вычислениях, так как число оборотов двигателя взято не 1450, а 1400 об/мин. Это в теории, а как на практике — можно проверить стробоскопом. Но у меня его нет.

Стол

Стол для станка должен быть устойчивым и массивным. Это одно из условий качественного выполнения токарных работ.

Стол сварил из 63 мм уголка. Нижнюю обвязку прикрутил к полу глухарями, набросал туда обрезков всякого железа, щебня и залил вровень с полом бетоном. Полку и крышку стола выполнил из 50 мм доски. Стол получился основательным и массивным, каким и должен быть стол для токарного станка по дереву.

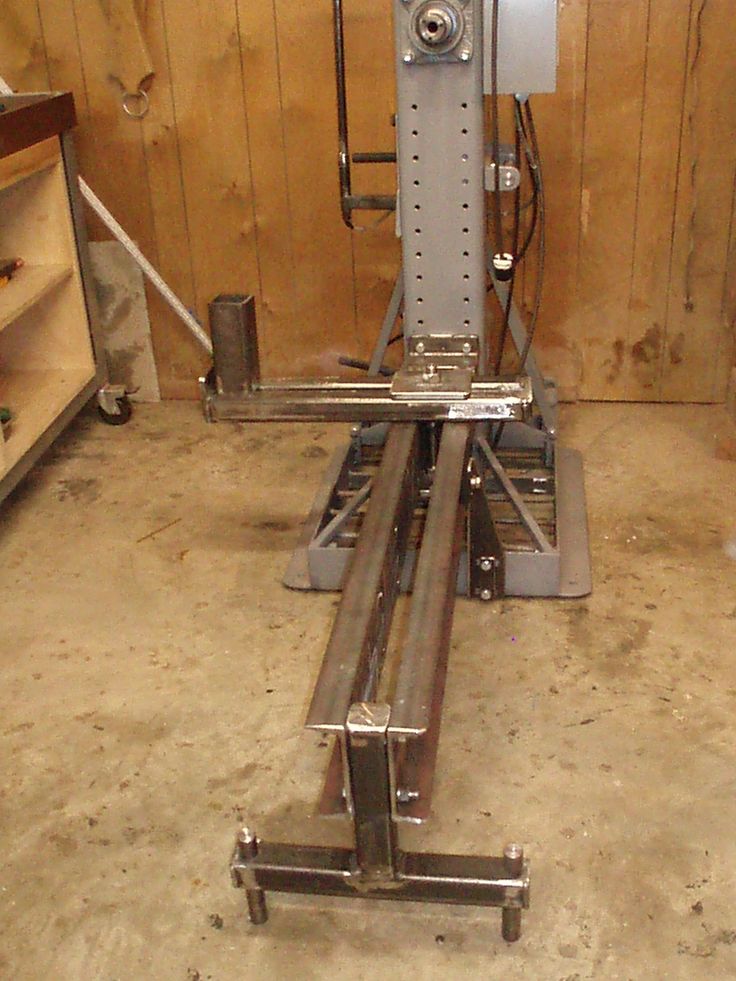

Станина

Станина выполнена из двух швеллеров метровой длины 150 х 60 мм, поставленных на ребро.

Станина из двух швеллеров

В полке каждого швеллера просверлил по три отверстия диаметром 10 мм под крепление к крышке стола болтами. Швеллер в пяти местах стянул металлическими пластинами и стержнями на сварке. Ширина станины сделана по ширине основания ПБ — 150 мм. Для лучшего перемещения по станине подручника верх швеллера отполировал. При монтаже станины нужно обратить внимание на то, чтобы швеллеры были строго параллельны.

Подручник

Посмотрел, как устроен подручник у моего станка JET.Устройство простое, его я и применил для своего подручника. Взял профиль прямоугольного сечения 40 х 25 мм, прорезал внизу его паз по всей длине. Торцы заварил заглушками, просверлил в них отверстия под эксцентриковый вал диаметром 15 мм.

Задняя бабка

В какой-то момент времени я посчитал, что уже сделал основную, главную работу и заднюю бабку доверил выточить токарю.

От себя только могу добавить следующее. Некоторые мастера считают, что задняя бабка может быть и не массивной, мол, она только поддерживает заготовку. Это мнение неверное. Через осевое давление на заднюю бабку распределяется часть массы заготовки. И если бабка будет хилая, это в итоге скажется на качестве токарных работ. Анатолий Иванович выточил мне устойчивую и тяжелую бабку. А конструкцию бабки можно посмотреть в интернете, можно придумать самому, ничего сверхсложного в этом нет. На вращающийся центр рекомендую ставить два подшипника : один вращения, а второй упорный. И диаметр центра не делать очень большим, чтоб это не мешало точить внутри заготовки, когда еще задняя бабка не убрана.

В заключение

Проверил станок в работе. Выявилось биение вала. Проверка показала, что корончатый упорный центр и переходник для крепления план-шайбы и токарного патрона выточены с грубой ошибкой — налицо была овальность. Вносил свою лепту и сам вал ПБ. Выбросил бракованные детали и попросил токаря выточить новый вал. Заодно он поменял подшипники и выточил новый упорный центр и переходник. Теперь мой самодельный станок по дереву работает, как часы, точить на нем можно большие и тяжелые заготовки и получать при этом удовольствие. Не жалею затраченного времени и денег. Во-первых узнал что-то новое для себя, а денег было потрачено всего ничего.

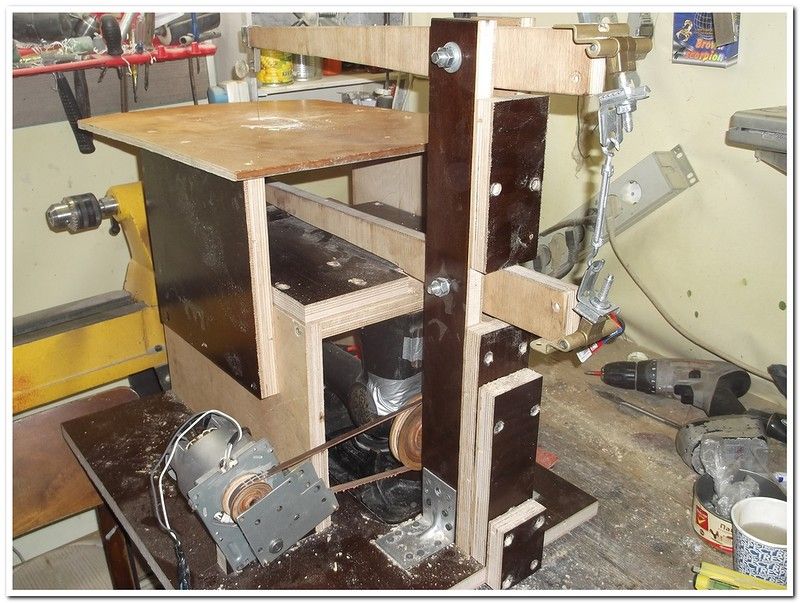

самодельные деревообрабатывающие станки, приспособления и оснастка

Владельцы частных домов и любители помастерить мечтают создать столярную домашнюю мастерскую. Они покупают интересные электроинструменты и пытаются сделать приспособления для столярных работ своими руками. Для этих целей они используют электродрель, циркулярную пилу, электролобзик.

Специалисты советуют новичкам не покупать дешёвые инструменты. Ориентироваться нужно на средние ценовые варианты. Кроме инструментов, необходимо предусмотреть полки и шкафчики для хранения материалов и разных мелочей.

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

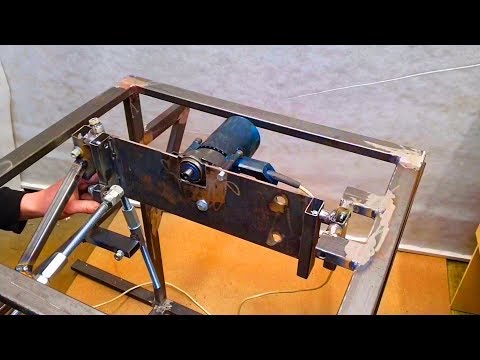

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

Пластина одной стороной крепится к кожуху на шарнире, другой к стальной полосе с прорезью шириной 9 миллиметров для скольжения по шпильке М8х1,5, которая имеется на кожухе для фиксации гайкой с барашком.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

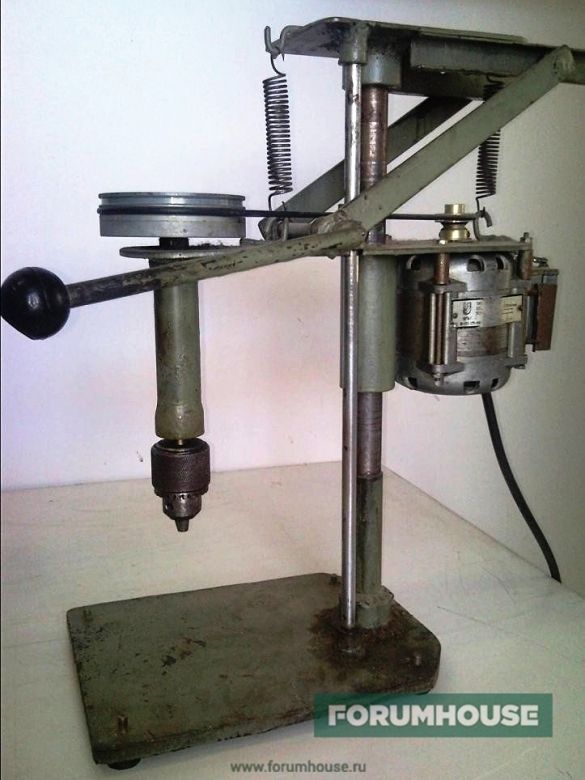

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Продолжением оси является ручка, приводящая в движение каретку.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

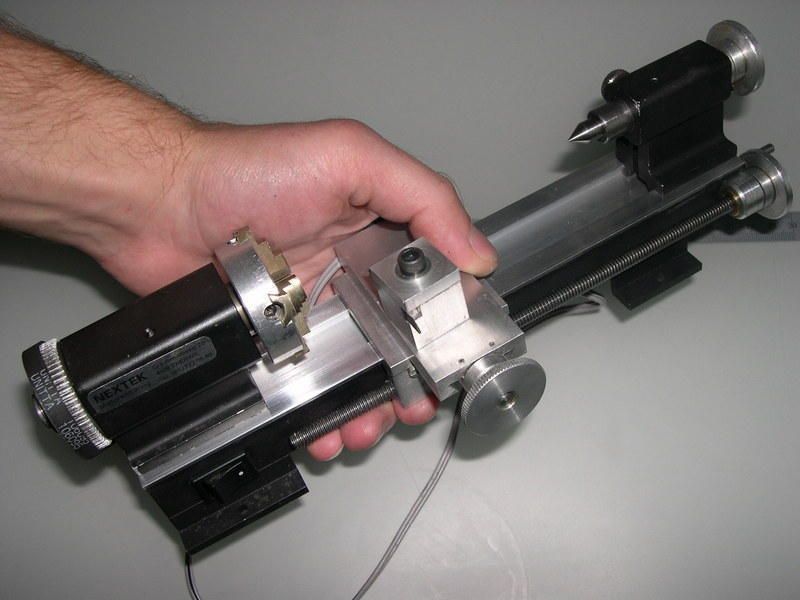

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много. Их объединяет наличие четырех основных узлов:

  • привод;
  • станина;
  • задняя бабка;
  • подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

  • электродрель;
  • болгарка;
  • фрезер;
  • электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Иногда дешевле получить услугу в специализированной мастерской, чем выполнить эту работу самому.
