Самодельные дровоколы и их конструкции гидравлические: Самодельные дровоколы и их конструкции. Как сделать дровокол своими руками – инструкция и чертежи как правильно изготовить приспособление для колки дров (155 фото) Самодельный станок для колки дров
Как устроен электрический дровокол. Виды гидравлического дровокола
Главная » Интерьер для дома » Как устроен электрический дровокол. Виды гидравлического дровокола
22.03.2020 в 01:40
Интерьер для дома
Содержание
- Как устроен электрический дровокол. Виды гидравлического дровокола
- Дровоколы гидравлические. Как выбрать гидравлический дровокол
- Дровокол самодельный. Пружинный дровокол
- Видео как работает электрический дровокол
Как устроен электрический дровокол. Виды гидравлического дровокола
Вид дровокола зависит от количества выполняемых операций, он может быть:
- бытовым , в функции которого входит только раскол древесины;
- профессиональным , способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.
Бытовое приспособление оснащено простейшим электрическим мотором , обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный.
Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства.
Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо.
Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.
Колуны также различаются по способу закладки дров. Существует 3 вида:
- Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
- Вертикальный. Самая миниатюрная конструкция.
В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево. - Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.
Дровоколы гидравлические. Как выбрать гидравлический дровокол
Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.
| Критерий выбора | Разновидности и возможности устройств |
|---|---|
| Тип конструкции | Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу. Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Реечный дровокол является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки. Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке. |
| Привод | Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы. |
| Максимальное усилие расщепления | Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах. |
| Рабочее положение | Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности. |
| Размеры бревен | Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы. |
| Опции | Настройка высоты. Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес , желательно больших. Обеспечивают удобство при транспортировке. Система безопасности , обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий. |
Дровокол самодельный. Пружинный дровокол
Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.
Конструкция пружинного дровокола
В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки.
Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.
Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.
Готовый самодельный пружинный дровокол
Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.
- Уже готовый самодельный дровокол с пружиной с указанными размерами
- Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину
- Пружина и колун для дровокола
- Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)
- Схема пружинного дровокола для самостоятельного изготовления
- Основа сделана в виде треугольника. Это стационарный вариант
- Узел подвижного сочленения и крепление пружины — вариантов несколько
Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

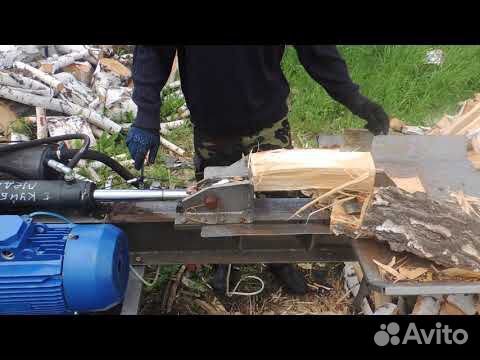

Видео как работает электрический дровокол
Категории: Электрический дровокол, Гидравлический дровокол, Пружинный дровокол
Понравилось? Поделитесь с друзьями!
⇦ Как сделать примыкание крыши к крыше. Традиционные примыкания кровли к стенам
⇨ Как из фанеры сделать арку из. Арка своими руками из фанеры
Самодельные дровоколы | Идеи мастера
Рубрика: Есть идея!
Опубликовано 09.05.2016 · Комментарии: 0 · На чтение: 3 мин · Просмотры:
Post Views: 3 416
Говорить о том, что заготовка дров — это пережиток прошлого, слишком рано. Еще во многих селах и деревнях дома отапливаются печами, как это было во времена наших прадедов. О том, что когда-то газ придет в дома, и глубинка будет жить как весь цивилизованный мир, приходится только мечтать. Вот и вынужден сельский житель ежегодно заниматься заготовкой дров.
Как правило, эта работа выполняется с наступлением зимы, когда землю сковал легкий мороз, а снег еще слегка покрыл землю. Рубка леса и его доставка к дому занимает много времени и сил. Но, чтобы получить дрова, требуется бревна еще распилить, а полученные тюльки расколоть. С этой работой нужно справиться до наступления тепла, так как именно в мороз получаешь истинное удовольствие от колки дров. Дрова на морозе колются легко, а чистый морозный воздух освежает и бодрит.
Раньше основным инструментом, используемым для разделки дров, был колун. Но прогресс затронул и эту сферу деятельности. Что и говорить, в русском человеке всегда проявлялся творческий подход в любом деле. Изобретательность, пытливый ум рождали самые необычные идеи. Дальше дело оставалось за малым – сотворить, порой, из подручных материалов на удивление всей деревни дровокол. Среди разнообразных самодельных дровоколов можно выделить несколько, получивших наибольшую популярность у домашних мастеров.

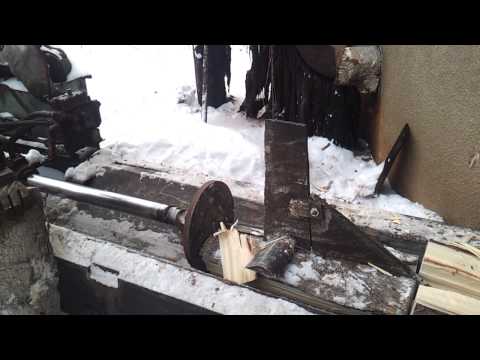

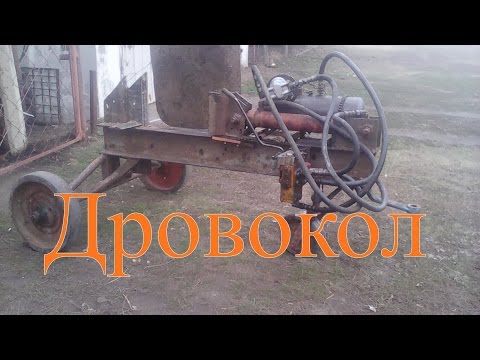

Гидравлический колун
Наиболее распространенным устройством для колки дров является гидравлический колун. Существует несколько вариантов данного устройства, отличающихся незначительно друг от друга, хотя все они работают по одному принципу. Электродвигатель приводит в действие масляный насос, создающий давление в гидравлическом цилиндре. Шток приходит в движение и толкает тюльку на неподвижный нож. В зависимости от конструкции ножа тюлька разделяется на две половины или сразу на отдельные поленья.
Реже встречается вариант гидравлического колуна, где шток совмещен с колуном.
Дровокол с возвратно-поступательным механизмом
При работе с таким дровоколом нужно придерживаться определенного ритма работы. Механизм приводится в действие электродвигателем, и шток с колуном совершает возвратно-поступательное движение. Главное при возврате штока в крайнее положение — успеть положить в лоток тюльку. При определенной сноровке можно легко управиться с немалым количеством дров.
Дровокол с конусным винтом
Наиболее популярный из всех представленных моделей. Отличается простотой изготовления и неплохой производительностью. Принцип работы прост, как и сама конструкция. Конусный винт, совмещенный с валом электродвигателя, врезается в боковину тюльки и, действуя наподобие клина, расщепляет древесину.
Гидравлическая гильотина
Если в предыдущих дровоколах шток с колуном расположен горизонтально, то в гильотине он перемещается вертикально и опускается на тюльку сверху.
Еще несколько оригинальных конструкций позволяют превратить в топливо не только ствол дерева, но и его ветки, измельчая их до состояния, удобного для загрузки в топку печи или дровяного котла.
Впрочем, смотрите сами. В этой подборке видеоклипов представлены как популярные конструкции дровоколов, так и совсем нестандартные модели.
Возможно, кому-то покажется, что по скорости колки дров многим самодельным дровоколам даст фору человек с обычным колуном.
Что же, возможно это так, но затраты сил и энергии с использованием дровокола будут несоизмеримо меньше.
Post Views: 3 416
Наша история — Split-Fire
Наша миссия и ценности
Split-Fire Sales занимается производством высококачественных и высокопроизводительных продуктов, которые выделяются на рынке; благодаря их производительности и индивидуальному обслуживанию клиентов, обеспечиваемому семейным бизнесом.
Компания Split-Fire построила свой бизнес, основываясь на честности и семейных ценностях, которые и по сей день определяют ее бизнес-принципы. Продукты Split-Fire всегда отличаются «качеством, созданным для высокой производительности».
Обзор
На протяжении более тридцати пяти (35) лет компания Split-Fire Sales Inc. является ведущим производителем дровоколов и измельчителей веток высочайшего качества, доступных сегодня на рынке. С полной линейкой дровоколов и измельчителей веток для сельского хозяйства, лесоводства и проката оборудования с продуктами, которые обеспечивают максимально возможную окупаемость инвестиций (ROI).
Split-Fire Sales была основана в 1984 году Люббертом Вандервердом, известным в семье и друзьям как «Берт», который изобрел двухсторонний разделитель бревен. Дух изобретательства Берта живет, поскольку Split-Fire продолжает не только улучшать и расширять свои продукты для дровоколов и измельчителей веток, но и выводить на рынок новые изобретения и продукты, такие как Fast Freddy сматывающий плоский шланг и устройство для намотки удлинительного шнура, 3 точки. сцепка перевозит все или ковшовые продукты для тракторов общего назначения, измельчителей промышленных отходов, а также декоративных стальных кострищ.
С чего все началось
Изобретатель в душе и быстро уловивший возможность, Берт приступил к разработке гидравлического дровокольного станка с трехточечной навеской, включающего двустороннее расщепление, которое раскалывает древесину как вперед, так и назад. С конечной целью разработать безопасный и производительный дровокол, он разработал прототип, который тестировал и модифицировал, пока не создал машину, отвечающую этому критерию.
В конце 1980-х годов к Берту обратился оператор по аренде, спрашивая, не построит ли он бензиновую версию своего трехточечного разделителя для арендной отрасли. В то время дровоколы не были популярны среди пунктов проката из-за присущих им опасностей и обязательств, с которыми сталкивались владельцы пунктов проката, если клиенты пострадали от машины. Берт работал с компаниями по аренде оборудования, обращаясь к ним за советом и отзывами, что позволило ему настроить свой сплиттер так, чтобы он подходил для этой требовательной отрасли. Из своего опыта Берт усвоил 3 наиболее важных составляющих успеха в аренде оборудования: в первую очередь, машина должна быть безопасной, техническое обслуживание должно быть минимальным, и машина должна быть производительной, предоставляя решение конечному пользователю.
В 1995 году, после разработки нескольких модификаций своего дровокольного станка с газовым приводом, с бортовым погрузчиком и трехточечной сцепкой, компания представила новую линейку продуктов, измельчитель веток, спроектированный и изготовленный с той же изобретательностью и надежностью, что и бревна. сплиттеры такие удачные. Компания Split-Fire Sales, работавшая в одиночку, быстро превратилась в одного из ведущих производителей гидравлических дровоколов и измельчителей древесины, обслуживающих мировые рынки. По мере того, как компания продолжала расти, росли и предлагаемые ею продукты; от добавления сплиттеров, устанавливаемых на экскаваторе, до запуска дополнительных брендов, таких как Fast Freddy Winder; промышленный намотчик для укладки плоских шлангов и шлангов большего диаметра.
В 2012 году случилась трагедия с безвременной кончиной Берта. При огромной поддержке сообщества семья Вандерверд продолжила дело Берта. У руля стояли его старшие сыновья; Пол, за ним Марко.
Идя по стопам своего отца, Марко унаследовал от Берта взгляд на инновации и быстро находит возможности для улучшения дизайна. Сегодня компания Split-Fire предлагает полный ассортимент дровоколов и измельчителей древесины, намотчиков шлангов с плоской укладкой, удлинителей, трехточечной переноски всей продукции, измельчителей промышленных отходов и стальных костровых ям.
Наверх
© 2023 Все права защищены Split-Fire. Разработано и разработано Forsefield.
Как дровокол может быть полезен при строительстве нового деревянного дома
Как дровокол может быть полезен при строительстве нового деревянного домаАвтор: homees Оставить комментарий они связаны с обращением с деревянными бревнами. Раньше люди использовали большие топоры, чтобы рубить деревья на дрова и, конечно же, деревянные дома. Но теперь все стало проще: от вырубки деревьев до рубки бревен для постройки нового деревянного дома.
Независимо от того, хотите ли вы рубить маленькие или большие бревна, существуют различные дровоколы, которые помогут вам выполнить эту работу.
Вам просто нужно найти лучший дровокол и знать, как им управлять, чтобы вы могли начать работать со своим новым деревянным домом.
Никогда не поздно приобрести разделитель бревен. Взгляните на следующие преимущества, которыми вы можете воспользоваться, если у вас будет лучший разделитель бревен:
1. Простота в использовании и меньше хлопот
Некоторыми дровоколами можно управлять, просто нажав на педаль или потянув за ручку, в то время как другие имеют кнопки для управления. Как правило, дровоколы проще в использовании и оставляют меньше беспорядка по сравнению с бензопилой, которая оставляет много щепы и опилок.
2. Легче рубить дрова
Вместо того, чтобы использовать топор и страдать от болей в теле, все, что вам нужно сделать, это положить дрова на место и позволить машине сделать всю работу за вас.
3. Экономия времени и энергии
Рубка дров одним топором требует много времени и энергии.
Таким образом, это действительно убережет ваши мышцы от истощения, если вы будете использовать дровокол. Вы также можете выполнить больше работы за день.
4. Прочный и безопасный в использовании
Если вы знаете, как выбрать лучший дровокол, вы можете быть уверены, что он прочен и достаточно безопасен для использования в течение всей жизни. Как всегда, лучше пойти и купить дровокол у надежного бренда, чтобы сэкономить время и силы на поиск лучшего дровокол на рынке.
5. Практически не требует обслуживания
Хотите верьте, хотите нет, но большинству дровокольных станков требуется минимальное обслуживание или вообще не требуется его обслуживание. Некоторым машинам просто нужно регулярно смазывать маслом, чтобы поддерживать их эффективную работу, в отличие от топора , который нужно регулярно затачивать.
Удобные дровоколы для строительства деревянного дома В зависимости от ваших потребностей, дровоколы могут различаться, особенно по размеру и дизайну.
Кроме того, многие дровоколы изготавливаются на заказ в соответствии с потребностями клиентов. Хотите ли вы использовать металлолом или новые материалы, зависит от вас, как долго они смогут служить своей цели. Ниже приведены некоторые из удобных дровоколов, которыми пользуются люди:
1. Портативный дровокол
Этот самодельный дровокол хоть и маленький, но ужасный. Поскольку он содержит 2 колеса с обеих сторон станка, вы можете принести его куда угодно, чтобы распилить бревна для своего нового деревянного дома. Вы также можете использовать его для резки небольших деревянных бревен для хранения дров.
2. 30-тонный дровокол Powerhouse
Если вам интересно, как справиться с большими деревьями, вы можете рассчитывать на этот дровокол, который может вместить до 30 тонн деревянных бревен для создания фундамента вашего нового дома. на узком пространстве. С этой огромной машиной вы можете закончить свою работу в кратчайшие сроки с меньшим количеством пота.
3. 2-сторонний гидравлический дровокол
Меньше, чем 30-тонная электростанция, этот 2-сторонний гидравлический дровокол, безусловно, может предоставить вам древесину желаемого размера. С помощью этой машины вы можете резать как маленькие, так и большие бревна. Тем не менее, вы можете перемещать его так же легко, как переносной дровокол, так как он не имеет колес и неподвижен.
4. Дровокол без подъема
Если вы знакомы с гильотиной, вы наверняка уже имеете представление о том, как работает этот дровокол. Все, что вам нужно, это положить древесину на место и нажать кнопку, чтобы разделить древесину на куски. На данный момент это кажется наиболее удобным, так как вам больше не нужно беспокоиться о боли в спине после его использования.
Заключительные слова Покупка дровокола может быть не первой мыслью большинства домовладельцев при строительстве деревянного дома. Но, приобретя его сегодня, вы, несомненно, сможете воспользоваться его преимуществами и получить лучший результат в своем деревянном доме.
