Самодельные печи для бани: специфические особенности конструкций

На сегодняшний день рынок строительных материалов наполнен самыми разнообразными видами печей. Некоторые используют в качестве топлива дрова, некоторые — газ, другие работают на жидком виде топлива. Кроме того, более дорогостоящие модели обладают еще и определенными дополнительными функциями. Однако все это не особо важно и необходимо. Главное, чтобы оборудование справлялось со своей основной задачей. А для этого отлично подойдет и самодельная печь для бани.

Первые виды печей

Тут стоит немного сказать о том, какими были первые типы данного приспособления. В давние времена было выражение «мыться по-черному». Данное выражение пошло от того, что первые самодельные печи для бани не имели дымохода. Весь угарный газ выводился из бани через дверь. Несмотря на такой недостаток, в остальном устройства были очень даже практичными. Они изготавливались из экологически чистого глиняного кирпича. Этот материал характеризуется высоким уровнем устойчивости к огню. Сама же печь имела вид куполообразного очага.

Требования к печам

С течением времени самодельные печи для бани становились все более популярными и обзаводились новыми элементами, к примеру, дымоходом. На сегодняшний же день уже имеются сформированные понятия и требования, которым должна соответствовать печь, чтобы она могла успешно эксплуатироваться.

  • Первое — это наличие достаточной тепловой мощности, а также возможности ее регулирования. Здесь очень важно отметить, что этот параметр сильно зависит от типа материала, который использовался для постройки здания. Самодельная печь для бани с одной и той же мощностью может отлично подходить для объекта из бруса, но при этом быть вовсе непригодной для здания из каркаса.
  • Довольно важным считается наличие теплоаккумулятора и парогенератора. Эти устройства необходимы для того, чтобы была возможность смены режима тепла и влаги.
  • В помещении практически не должно быть материалов, чья температура при нагреве будет превышать 150 градусов по Цельсию.

Тип печи

В настоящее время имеется два принципиально разных вида печи. Выбрать один из них нужно перед тем, как приступать к изготовлению самодельной печи для бани.

Первый вариант называется «горячей» баней. Температура стен у такой бани может достигать 100 градусов. Преимуществом такого типа печи и бани является то, что она довольно легко растапливается за короткий период времени. Этот вариант отлично подойдет для тех объектов, которые используются иногда, а не на постоянной основе. Однако имеются и недостатки у таких устройств. Их довольно просто разогреть слишком сильно, из-за чего баня легко превращается в сауну.

Второй вариант — это «холодный» тип печи. Процесс растопки такого приспособления длительнее, чем в первом случае, однако стены не будут нагреваться слишком сильно. Максимальная температура будет равна 50 градусам, это значит, что о них невозможно будет обжечься. Процесс нагрева помещения при помощи «холодной» печи дольше, так как отопление происходит следующим образом. Специальные каналы вбирают в себя холодный воздух пола, который потом проходит через топку печи, нагревается и выдается через верх уже прогретым. Благодаря этому имеется возможность регулировки температуры внутри здания.

Металлический тип печи

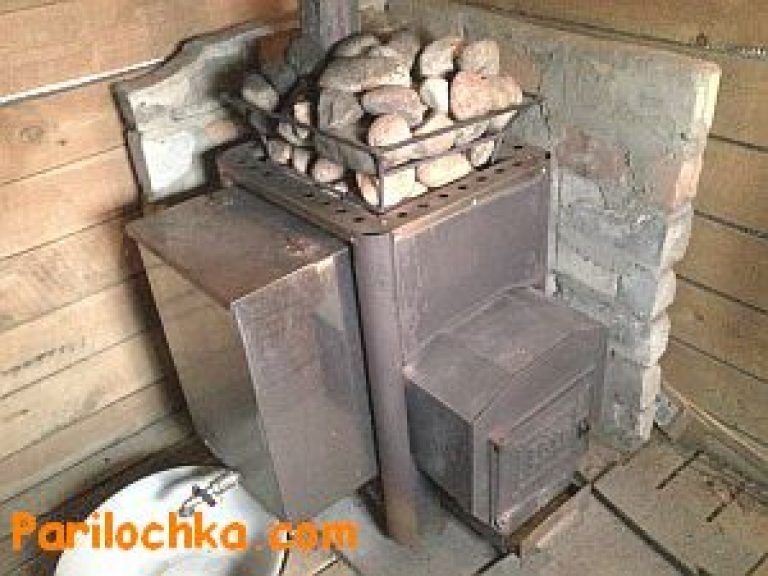

Довольно распространенный тип — это самодельная печь для бани с баком. Вид, который будет описан далее, также будет отличаться наличием встроенной каменки в верхнюю часть печи. Пламя будет со всех сторон нагревать каменку, что существенно увеличит КПД приспособления. Естественно, что размеры — это полностью индивидуальное дело. Они будут зависеть от двух критериев: размеры бани и количество моющихся людей. В качестве примера будет описан объект средних размеров.

Самодельная печь для бани из металла будет иметь следующие параметры:

  • Габариты внешней каменки. Ширина — 50 см, длина — 50 см, высота — 80 см.
  • Габариты внутренней каменки. Ширина и длина — по 40 см, высота — 50 см. Тут важно отметить, что расстояние между стенками внешней и внутренней каменки должно быть 5 см по всему периметру.
  • Сама печь будет иметь такие габариты. Ширина — 50 см, длина — 90 см, высота — 50 см. Длину оборудования можно менять по своему усмотрению. К примеру, если укоротить ее до размеров каменки, то есть до 50 см, то бак для воды будет крепиться на отдельных упорах. Если же увеличивать длину, то объем бака будет также увеличиваться.
  • Бак для жидкости. Ширина — 40 см, длина — 50 см, высота — 60 см. В резервуар будет помещаться 120 литров воды. Обычно этого хватает для мытья 3-4 человек.

Подготовительные работы

Так как самодельная железная печь для бани изготавливается из материала, склонного к накаливанию, то его нужно закалить прежде, чем собирать устройство. После того как все нужные детали будут вырезаны, их необходимо любым способом нагреть до состояния, когда металл покраснеет. Когда этот момент настанет, то можно начинать медленно остужать материал. Часто случается так, что после процедуры отпуска сырья его коробит. Это не проблема. Вернуть форму можно при помощи молотка. Также стоит еще раз измерить все листы. Если какие-то слишком сильно вышли за рамки, то нужно их еще раз подрезать до нужных габаритов. Это очень важный момент, так как он исключит возможность коробления металла во время эксплуатации печи.

Некоторые особенности металлической печи

Особенности самодельных печей для бани из железа заключаются в том, что металл будет очень скоро нагреваться, что обеспечит быстрый нагрев помещения. Однако металл остывает также очень быстро. Если в качестве топлива используются дрова, то перегорать они будут очень быстро. Все это ведет к тому, что придется достаточно часто подкладывать новые порции топлива, чтобы обеспечить стабильно высокую температуру в помещении. Быстрое сгорание также обусловлено тем, что внутри устройства часто делают колосник. Эта деталь выполнена из листового металла с множеством отверстий. Такой элемент значительно увеличивает тягу, из-за чего приток воздуха получается слишком большим, что и вызывает быстрое сгорание дерева. Выход из данной ситуации достаточно прост — не нужно делать колосник.

Нужно максимально герметизировать дверцу топки, а также сделать несколько отверстий, которые будут закрываться листом металла. Таким образом, появится возможность регулировки подачи воздуха.

Инструкция по сборке

Самодельные печи-каменки для бани из железа изготавливаются по следующему принципу.

Первый этап — подготовка сырья. Нужно приобрести листовой металл. Чем больше толщина, тем лучше, однако слишком толстый материал очень дорогой, а потому лучше ориентироваться на такие цифры, как 1,5-2 мм.

Второй этап — это составление чертежа или эскиза печи, на котором будут указаны все габариты. Это поможет не ошибиться при дальнейшей работе, а также точно покажет, сколько листового металла нужно для изготовления устройства.

Третий шаг — резка. Все размеры переносятся с эскиза на металл и вырезаются все части. Очень важно соблюдать несколько простых условий. Любой угол обязательно должен быть 90 градусов, противоположные стенки должны быть максимально идентичными. Заусеницы, которые останутся после работы болгаркой, обязательно нужно убрать.

Сварка

Естественно, что для соединения деталей самодельной печи для бани из железа придется использовать сварочный аппарат.

Первый этап. Две боковины ставятся на ребро под прямым углом, что очень важно. Их прихватывают между собой. Здесь очень важно верно отрегулировать силу тока, так как дуга не должна перегревать металл, иначе будет неровный и непрочный шов. Каждый прихват должен быть несколько миллиметров. Таких прихватов будет достаточно по 4-5 штук на каждый угол. Во время сварки важно контролировать положение листов, так как их будет уводить в бок при образовании шва.

Второй этап. Два заранее сваренных уголка ставятся вместе, проверяются углы, если все в порядке, то можно прихватывать противоположные стороны печи. В результате получится короб, к которому нужно добавить дно и крышу.

Третий этап. Естественно, что следующий этап — это крепление дна и крыши. Делается это таким же образом, как и сборка короба.

Четвертый этап. После того как будет собран короб с приваренными дном и крышей, можно приступать к вырезанию двери у каменки. Для этих работ можно использовать болгарку или же сварку. Когда работы завершены, лист металла выбивается молотком и убирается в сторону.

Пятый шаг. Нужно сделать несколько отверстий во внешней каменке снизу. В них будут вставляться трубы, на которых будет стоять внутренняя каменка. Здесь важно отметить, что отверстия должны быть горизонтальными, на одном уровне.

Выбор трубы

Довольно распространенным вариантом является самодельная печь для бани из трубы. Основное требование к трубе, которая будет использоваться в качестве печи, это обеспечение равномерного и быстрого нагрева. В то же время толщина должна быть достаточной, чтобы успешно противостоять высокой температуре в течение длительного промежутка времени. Наиболее оптимальными габаритами для такого сырья считаются диаметр от 0,5 до 0,55 мм и толщина от 8 до 12 мм. Тут стоит добавить, что диаметр материала будет влиять на количество требуемого топлива на растопку. Потому для самодельных печей на дровах для бани очень важно верно подобрать диаметр трубы.

Конструкция печи из трубы

Прежде чем приступать к работам, важно определиться с конструкцией печи. Все дело в том, что они могут быть как горизонтального, так и вертикального типа. Каждый вариант имеет своим преимущества и недостатки.

Вертикальный вариант отличается тем, что занимает достаточно мало места на полу. Поэтому чаще всего используется в помещениях с ограниченным пространством.

Если использовать горизонтальный вариант, то появится возможность расположить печь таким образом, что топка будет вынесена в предбанник. В самой же парильне будет располагаться лишь часть, отвечающая за парообразование — каменка.

Горизонтальный вариант печи

Первое, что необходимо сделать, это вырезать топку. Убирается кусок трубы нужного размера. Чаще всего достаточной длиной будет 0,7-0,9 м.

Далее идет процесс сборки колосников из металлических рам и прутьев. Привариваются они параллельно к раме на расстоянии около 50 мм друг от друга.

Внутри уже имеющейся топки, монтируются заготовленные колосники. Если изначально были приобретены уже готовые изделия, то их можно приварить на уголки внутри печи. С верхней стороны нужно обязательно вырезать отверстие в 15-20 см диаметром. Очень важный момент. Лучше всего располагать отверстие не менее чем на 15 см от задней стенки. Таким образом, газы будут не сразу выводиться из устройства, а некоторое время принимать участие в теплообмене. Это очень важно, особенно для самодельных печей для бани в Екатеринбурге, к примеру, где температура достаточно низко опускается в зимнее время.

Металлическая печь для бани из трубы своими руками: вертикальные и горизонтальные, чертежи

Если при обустройстве бани ваш выбор остановился на металлической печи, то проще всего пойти в магазин или на рынок и приобрести себе подходящий отопитель. Проще, но никак не дешевле, даже самая простецкая модель обойдется в кругленькую сумму. Человеку, владеющему навыками слесаря и сварщика, зачастую нет смысла тратить деньги на заводские изделия. Он может изготовить обогреватель самостоятельно из доступного материала, например, печь для бани из трубы. Данная тема интересует многих домовладельцев, поэтому мы раскроем ее как можно шире и предложим способы изготовления подобных печей.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:



  • стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
  • простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
  • цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
  • размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он практически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Вертикальная печь

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

  • отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
  • такой же толщины лист металла для дна и крышки;
  • короткие отрезки труб диаметрами 76, 159 и 219 мм;
  • листовая сталь толщиной 2 мм;
  •  любой металлопрокат для ножек.

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:

Примечание. Конечно, можно просто вырезанный кусок металла приладить на петли в качестве дверцы, предварительно установив на нее ручку и устройство регулирования воздуха, так было бы еще проще. Но мы следуем задумке автора и рассказываем о его конструкции, все остальное – в ваших руках.

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запорное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку.  Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.

Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход. Чертеж с размерами и схему печи можно увидеть на рисунках:

Чтобы изготовить металлическую печь, потребуются следующие материалы:

  • труба толстостенная Ø530 мм длиной 1.5 м;
  • труба Ø159 х 3 мм длиной 1 м;
  • колосниковая решетка из стали либо прутки Ø10—12 мм для ее изготовления;
  • листовая сталь не менее толщины стенки трубы;
  • самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обрабатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Совет. Данная самодельная печь может и не иметь колосников, днище тогда будет дном топки, но решение по изменению конструкции принимать вам. Однако, наличие зольника удобнее в эксплуатации, поэтому лучше повозиться с решеткой. Ее можно сварить из прутьев либо просверлить металл во многих местах, буквально сделав перфорацию, как на фото:

Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Важно. Учитывайте, что печь, сделанная из трубы со стенкой 10 мм, вместе с камнями и водой будет иметь значительный вес, а значит, без фундамента не обойтись. Как видите, толстые стенки – это не всегда хорошо, практика показывает, что металл толщиной 6—7 мм тоже служит достаточно долго.

Горизонтальная печь

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:

Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:

Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

  • труба Ø114 х 3 мм длиной 0.5 м;
  • стальная колосниковая решетка;
  • листовая сталь толщиной не менее 6 мм;
  • самодельные петли на дверцы – 2 комплекта;
  • решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки. Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфракрасного излучения.

Совет. Если вам понадобилось сделать печь в баню с подогревом воды, то бак в этом случае можно прикрепить к заднему торцу цилиндрического корпуса. С целью экономии места подогрев делается и по-другому: бак выносится в моечную комнату, а на дымоход печи устанавливается теплообменник самоварного типа.

Заключение

пример самодельного устройства


Первые виды духовок

Стоит немного сказать о том, какими были первые виды этого устройства. В древности существовало выражение «мыть по-черному». Это выражение произошло от того, что первые самодельные банные печи не имели дымохода. Весь угарный газ удалялся из ванны через дверь. Несмотря на этот недостаток, в остальном устройства были весьма практичны. Они были изготовлены из экологически чистого глиняного кирпича. Этот материал отличается высоким уровнем огнестойкости. Сама печь имела вид куполообразного очага.

Требования к печи

Со временем самодельные банные печи становились все более популярными и обрастали новыми элементами, например, дымоходом. Сегодня уже есть сформированные понятия и требования, которым должна соответствовать печь, чтобы успешно эксплуатироваться.

  • Первое – это наличие достаточной тепловой мощности, а также возможность ее регулирования. Здесь очень важно отметить, что этот параметр сильно зависит от типа материала, который использовался для возведения здания. Самодельная печь для бани при той же мощности может прекрасно подойти для барного объекта, но в то же время совершенно не подойти для каркасного строения.
  • Достаточно важным считается наличие теплоаккумулятора и парогенератора. Эти устройства необходимы для того, чтобы иметь возможность изменять режим тепла и влаги.
  • В помещении практически не должно быть материалов, температура которых при нагреве будет превышать 150 градусов Цельсия.

Разновидности металлических печей

Самый простой вариант металлической печи – обычная буржуйка. Он состоит из корпуса с дверцей и ножками, внутри которых установлена ​​решетка. На нем топят дрова. Как и во всех печах, требуется дымоход. Скажем прямо – это не лучший вариант, хотя баню прогревает отлично. Но при этом потребляет слишком много топлива. Вы просто не успеете подбросить дрова в устье печи, чтобы поддерживать в бане необходимую температуру. Многие говорят, что это вообще пережиток прошлого.

Но не будем сразу списывать со счетов этот образец, который долгие годы верой и правдой служил баням. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которая относится к категории печей длительного горения.

Что изменилось внутри самой конструкции?

  • Во-первых, его камера сгорания была разделена на две части горизонтальной перегородкой. Дрова горят внизу, а дымовые газы вверху. Они проходят по оставленному сбоку каналу в виде зазора между перегородкой и вертикальной стенкой устройства.
  • Во-вторых, дрова укладываются плотно друг к другу, чтобы они горели с меньшим количеством кислорода.
  • В-третьих, установлены специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.

И все же эти металлические печи не самые экономичные. И их эффективность не очень высока. Поэтому мы предлагаем другие виды продукции.

Традиционные металлические самодельные печи представляют собой своеобразную конструкцию, в которой есть место для топки, нагревательных плоскостей, печи, бака для воды. То есть должен быть полный комплект, который будет обеспечивать баню не только теплом, но и горячей водой. Кстати, о резервуаре для воды. Его объем может быть разным, но мастера утверждают, что для небольших банных помещений с небольшой металлической печкой оптимальным вариантом будет 60–70 литров.

Правда, есть два очень важных предупреждения:

  • Металлическая банная печь должна быть изготовлена ​​из листового железа толщиной не менее 4 мм. Также его можно сделать из трубы.
  • Он должен быть покрыт кирпичами. Это повысит безопасность конструкции и создаст условия для равномерного распределения тепла по помещению.

Внимание! Одним из самых больших преимуществ самодельных металлических печей является то, что нет необходимости в большом и прочном основании. Вариантов основания много. Например, бетонная стяжка, облицованная керамической плиткой, огнеупорным кирпичом или куском жести.

Типы конструкций

Печь металлическая для бани
Самодельные металлические печи по конструкции делятся на три основных типа:

  • Закрытые.
  • Открыть.
  • Комбинированный.

Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри футерован огнеупорным кирпичом. Конечно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и друг к другу специальной проволокой. Посередине печи внутри устанавливается решетка, на которую кладут камни.

Второй вариант проще. Для этого печь обшивается по всему периметру металлической решеткой так, чтобы между стенками устройства и решеткой оставался достаточно внушительный зазор. В него всыпаны камни.

Комбинированный вариант самый сложный. Для этого печь ставится поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет устройство и увеличивает его стоимость. Но работает гораздо эффективнее за счет установки дополнительных элементов для возврата тепловой энергии.

Виды топлива

В этой категории всего три группы товаров:

  • Электрические печи. В их комплектацию входит металлический корпус и нагревательный элемент. Требуется хорошая изоляция клемм и точек подключения.
  • Газ. Кроме корпуса в их состав входит горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде простой системы автоматического управления. Например, термостат, датчик температуры и датчик пламени. Последнее особенно важно – оно будет контролировать подачу газа. Когда пламя погаснет, он даст команду на вентиль, который перекроет магистраль газопровода.
  • Сжигание дров. Это простейшие конструкции, не использующие сеть подачи энергоносителей. К ним, кстати, относятся и буржуйки.

Тип печи

В настоящее время существует два принципиально разных типа печей. Вам нужно выбрать один из них, прежде чем приступить к изготовлению самодельной банной печи.

Первый вариант называется «горячая» ванна. Температура стен такой бани может достигать 100 градусов. Преимущество этого вида печи и бани в том, что она довольно легко плавится за короткий промежуток времени. Этот вариант отлично подойдет для тех объектов, которые используются от случая к случаю, а не на постоянной основе. Однако есть у таких устройств и недостатки. Их довольно легко слишком сильно нагреть, что позволяет легко превратить баню в сауну.

Второй вариант — «холодный» тип духовки. Процесс растопки такого устройства более длительный, чем в первом случае, но стены не будут сильно нагреваться. Максимальная температура будет 50 градусов, а значит, об них невозможно будет обжечься. Процесс обогрева помещения «холодной» печью занимает больше времени, так как нагрев происходит следующим образом. Специальные каналы всасывают холодный воздух с пола, который затем проходит через топку печи, нагревается и выходит через уже прогретый верх. Это дает возможность регулировать температуру внутри здания.

Виды баков для воды в банных печах

Дровяные печи для бани с баком для воды могут иметь самую разную конструкцию. Их собирают самостоятельно или покупают в готовом виде. То же самое касается и расположения танков. Они могут быть:

  • Встроенные — здесь вы видите единую конструкцию с топкой и печью, в которую встроен бак для нагрева воды. Отличная комбинация для бани, полностью готовая к использованию;
  • Навесные — такие баки для воды устанавливаются непосредственно на корпус печи. Этот подход нельзя назвать самым эффективным из-за не самого эффективного способа передачи тепла;
  • Подключаемые к встроенному теплообменнику – чаще всего это выносные баки, предназначенные для размещения в соседнем помещении;
  • Внешний, для подключения к дымоходу — универсальный вариант модернизации практически любой печи для бани.

Разберем эти типы баков подробнее.

Модели печей со встроенными баками

Встроенные баки для воды в банных печах хороши тем, что представляют собой уже готовую конструкцию, забирающую тепло прямо из топки. Нагрев здесь осуществляется очень быстро, что является неоспоримым преимуществом. Есть печи с баками, пар из которых идет прямо в парилку. Также в продаже есть модели с отводом пара – они предназначены для сухих парных.
Чаще всего потребители выбирают паровые бани, так как большинство людей предпочитает сухое тепло.

Банные печи с навесными баками

Навесные баки для воды устанавливаются на любые печи. С таким же успехом сюда можно поставить алюминиевую кастрюлю или ведро с крышкой. Такой подход следует назвать универсальным, но нагрев воды будет медленным, хотя в ряде случаев вполне оправданным – чаще всего горячая вода нужна в самом конце, а не тогда, когда люди только заходят в парилку.
В специализированных магазинах у нас можно купить печи с навесными баками для бани и отдельными баками различной конструкции. В некоторых моделях баки размещаются сверху, а в некоторых подвешиваются сбоку, что безопаснее. Их объем варьируется в широких пределах, но для проведения банных процедур достаточно емкости в 20-30 литров, не более.

Многие финские печи с баком для воды на дровах для бани выполнены по этой схеме. Например, такие агрегаты производит компания Harvia.

Печи и котлы для бани с теплообменниками

Банный котел со встроенным теплообменником – одно из простых и надежных решений для организации горячего водоснабжения. Здесь мы видим аналогию с традиционными печами, используемыми для обогрева многоквартирных домов и дач. Сам бак чаще всего находится в соседнем помещении и соединяется с топкой при помощи металлических труб. Краны и душевые лейки подсоединяются к баку.
Данная схема имеет множество преимуществ:

  • Возможность избавиться от бака с водой в парилке;
  • Возможность обойтись без отвода пара;
  • Быстрое приготовление горячей воды;
  • Высокая эффективность.

Сжигание дров нагревает воду в теплообменнике, в результате чего она начинает циркулировать по малому контуру, соединенному с баком. Пользователям предстоит контролировать температуру воды и ее количество. Главное не доливать воду в систему, когда она полностью высохнет, так как в этом случае может пострадать теплообменник — скажется перепад температур. Также нельзя допускать закипания воды в системе горячего водоснабжения.

Для того, чтобы можно было регулировать температуру в кране или в душе, систему можно дополнить смесителем, запустив в ванну холодную воду.

Котел для сауны на дровах с баком для воды, оснащенный теплообменником, имеет высокую производительность. Если навесные баки небольшого объема (они годятся только для мытья после парилки), то выносные баки могут иметь большую вместимость — тепла от печки хватает на любые нужды. Теоретически ничто не мешает подключить к плите очень большую емкость, например, на 100 литров — этого достаточно для того, чтобы мыться под душем после банных процедур несколько человек.

Баки на трубе

Несмотря на идеальность конструкции печи для бани с теплообменником, такая схема не пользуется большой популярностью. Но особую популярность заслужили баки, установленные на трубе. В продаже представлены самые разные образцы – вместительные, маленькие, прямоугольные, округлые, треугольные и многие другие. Их монтаж предельно прост – достаточно вырезать часть дымохода и в образовавшееся пространство вмонтировать бак (некоторые модели просто надеваются на трубу).
Обратите внимание, что у этой схемы есть один недостаток — пар от воды будет уходить в парилку, создавая там влажную атмосферу. Поскольку в большинстве случаев в этом нет необходимости, бак можно расположить за потолком, оборудовать патрубком для подачи холодной воды и краном горячей воды. Соответственно, пар будет уходить в чердачное помещение, откуда быстро улетучиваться и уходить в атмосферу. Водопроводные краны могут быть слиты непосредственно в парилку или в соседнее помещение.

Продукты горения банной печи содержат большое количество тепла, ведь их температура может достигать +200-300 градусов. Поэтому бак для воды, установленный на дымоходе, будет достаточно быстро прогреваться. Но отопление может быть еще быстрее – для этого в продаже есть котлы и печи для бани с водой, оборудованные двойным отоплением:

  • Из дымохода – емкость с водой устанавливается прямо на дымоход, забирая часть тепло от него;
  • С помощью небольшого встроенного водяного контура — обеспечивает дополнительный забор тепла.

В этой схеме мы можем разместить емкость с водой на большой высоте, за потолком, а оттуда опустить трубы к кранам и душевой лейке.

Печь металлического типа

Достаточно распространенным типом является самодельная банная печь с баком. Вид, о котором будет рассказано далее, также будет отличаться наличием встроенной топки в верхней части печи. Пламя будет нагревать печь со всех сторон, что значительно повысит КПД устройства. Естественно, размер — дело сугубо индивидуальное. Они будут зависеть от двух критериев: размера ванны и количества моющихся. В качестве примера будет описан объект среднего размера.

Самодельная металлическая банная печь будет иметь следующие параметры:

  • Внешние размеры каменки. Ширина — 50 см, длина — 50 см, высота — 80 см.
  • Внутренние размеры обогревателя. Ширина и длина — по 40 см, высота — 50 см. Здесь важно отметить, что расстояние между стенками наружного и внутреннего утеплителя должно быть 5 см по всему периметру.
  • Сама печь будет иметь такие размеры. Ширина — 50 см, длина — 90 см, высота — 50 см. Длина оборудования может быть изменена по вашему усмотрению. Например, если его укоротить до размеров обогревателя, то есть до 50 см, то бак для воды будет крепиться на отдельных упорах. Если увеличить длину, то увеличится и объем бака.
  • Бак для жидкости. Ширина — 40 см, длина — 50 см, высота — 60 см. Бак вмещает 120 литров воды. Обычно этого достаточно для мытья 3-4 человек.

Буржуйка и печь-бочка

Самодельная листовая печь-буржуйка подойдет для небольшой индивидуальной бани на три-четыре человека.

Банная буржуйка отличается от обычной буржуйки наличием емкости для камней и топки, облицованной шамотным кирпичом.

Конструкция и установка буржуйки очень проста. Точные чертежи банной печи можно увидеть на фото ниже.

Эта банная печь представляет собой топку с дымоходом, установленную на четырех ножках. Сверху его засыпают камнями, раскладывая их в углублении корпуса.

Фото:

Оптимальными являются следующие размеры буржуйки (без ножек):

  • высота — 40 см;
  • ширина — 50 см;
  • глубина — 75 см.

Печь должна быть установлена ​​на постоянном месте таким образом, чтобы ее дверцы были обращены к выходу, а печь была обращена к углу помещения.

Чтобы парню в бане было удобно, полки устанавливаются вдоль стены с печкой на такой высоте, чтобы сидящий на них человек не касался головой потолка.

По бокам печи сделаны металлические дуги, на которые ставятся ведра. Вода нагревается потоками тепла, циркулирующими между экраном и печью.

Два ведра за полчаса нагреваются до 50 градусов — этого вполне достаточно для мытья семьи. Буржуйку можно установить на лист базальтового картона, для нее не нужен фундамент.

Дымоход делается без шибера, высота прямой части должна быть 4-5 метров. Такую печь можно топить прямо во время стирки. Вода также подается к нагревателю в любое время.

Самодельная печь из металлической бочки для сауны – еще одна конструкция, в которую нельзя впихнуть водогрейный котел.

А вот ее чертежи очень просты и изготовление такой печи своими руками не вызовет затруднений. Самодельную печь из бочки можно сделать для дачи с примитивной баней-сараем объемом до 15 м3.

Чтобы сделать печь из металлической бочки, поступают следующим образом: на землю укладывается кусок бетонной плиты, на которую из обычного кирпича нужно сложить куб со сторонами 65 сантиметров.

Сверху прямо в кирпич вмуровываются арматурные стержни — они станут решеткой для каменки. Затем нужно установить на кирпич металлическую бочку и изнутри обложить ее шамотным кирпичом на глине.

Видео:

Если нет возможности обложить бочку изнутри кирпичом, то можно просто обмазать ее изнутри жирным глиняным раствором.

Глина разводится водой до консистенции пластилина. Толщина слоя глины должна быть не менее 5 см.

На колосник укладываются камни, бочка обшивается листовой сталью толщиной 4 мм с вваренным отрезком трубы, который станет нижним коленом дымохода.

Подготовительные работы

Поскольку самодельная железная банная печь изготавливается из материала, склонного к накаливанию, перед сборкой устройства ее необходимо закалить. После того, как все необходимые детали вырезаны, их нужно нагреть любым способом, пока металл не покраснеет. Когда этот момент наступит, тогда можно начинать потихоньку охлаждать материал. Часто бывает, что после процедуры дозирования сырья оно коробится. Это не проблема. Вернуть форму можно молотком. Также стоит заново измерить все листы. Если некоторые из них слишком далеко выходят за рамки, то вам нужно снова обрезать их до нужных размеров. Это очень важный момент, так как исключит возможность коробления металла в процессе эксплуатации печи.

Виды банных металлических печей

Простейшая известна с древних времен; она получила наименование «Буржуйка». Конструкция его очень проста: металлический ящик с трубой, оборудованный дверцей для размещения дров. Такая железная печь для бани легко делается своими руками. Но он довольно пожароопасен, у него нет бака для воды, плюс он потребляет много топлива.
Современные печи изготавливаются из металла толщиной до 0,5 см. При монтаже, как правило, их обкладывают кирпичом, что позволяет избежать ожогов при использовании. Кроме того, кирпич является проводником тепла, аккумулирует его и более равномерно отдает в воздух.

Современные металлические печи

Современные металлические печи могут иметь различную конструкцию:

  1. Закрытые печи , полностью обложенные кирпичом как снаружи, так и внутри. Такие печи очень компактны, не громоздки, отлично впишутся в интерьер небольшой семейной бани. Они обладают высокой теплоемкостью и имеют каменную решетку.
  2. Открытая конструкция позволяет значительно быстрее прогреть баню, так как она оснащена открытой каменкой. Для сохранения тепла и стабилизации теплопередачи предусмотрен специальный кожух из оцинкованной стали, которым закрываются камни.
  3. Комбинированная печь для бани из металла сочетает в себе преимущества двух предыдущих. Он более сложен по конструкции; топливный отсек оборудован поддувалом, клапанами и решеткой для камней. Они занимают больше места, но удобны: в них можно выставить нужную температуру.

Некоторые особенности металлической печи

Особенности самодельных железных банных печей в том, что металл очень быстро нагревается, что обеспечит быстрый прогрев помещения. Однако металл также очень быстро остывает. Если в качестве топлива использовать дрова, они очень быстро сгорят. Все это приводит к тому, что вам придется довольно часто подливать новые порции топлива, чтобы обеспечить стабильно высокую температуру в помещении. Быстрое сгорание обусловлено еще и тем, что внутри устройства часто делают колосниковую решетку. Эта деталь изготовлена ​​из листового металла с множеством отверстий. Такой элемент значительно увеличивает тягу, из-за чего слишком большой поток воздуха, из-за чего дрова быстро прогорают. Выход из этой ситуации достаточно прост – делать решетку не нужно.

Необходимо максимально уплотнить дверцу топки, а также сделать несколько отверстий, которые будут закрыты листом металла. Таким образом, можно будет регулировать подачу воздуха.

Металлические печи для бани: конструкция

Многие хозяева своими руками устанавливают металлические банные печи. Самыми простыми являются буржуйки . Если говорить о конструкции таких печей, то они представляют собой коробку, снабженную дверцей и имеющую трубу. Такие конструкции имеют определенные недостатки. Одна из них – низкая теплоотдача. Кроме того, при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.
Если говорить о современных моделях металлических печей для бани, то это изделия, относящиеся к к высокому классу безопасности … При изготовлении в качестве основного материала используется листовой металл. Обычно используется металл толщиной не менее 4 мм. В своем оснащении эти печи имеют термическую камеру, которая используется для заполнения камнем. Большинство моделей имеют возможность установки дополнительного резервуара для воды. Его объем может достигать 70 литров.

При установке металлической печи для бани своими руками хозяева часто обшивают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печи могут иметь различное исполнение, которое изначально должно быть определено по чертежу. На основании этой особенности существует несколько их типов .

  • Закрытые банные печи. Размеры печей для бани такого типа очень компактны, поэтому чаще всего их устанавливают в банях семейного типа. Для увеличения теплоемкости при установке таких печей снаружи и внутри их футеровывают красным огнеупорным кирпичом. Металлические зажимы используются для фиксации кирпичей. Каменная решетка устанавливается посередине печи.
  • Банные печи открытой конструкции. Главной их особенностью является наличие небольшого бака. Топка этих печей открытая. В связи с этим при установке такой печи в двухместном отделении можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
  • Печи для бани комбинированные. Главной их особенностью является наличие топки, которая оснащена двумя вентилями. Также в конструкции присутствует решетка, поддувал и две трубы. Последние отличаются между собой своим диаметром. У первого его размер 10 см, а у другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и отводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Инструкция по сборке

Самодельные железные банные печи изготавливаются по следующему принципу.

Первый этап – подготовка сырья. Вам необходимо приобрести листовой металл. Чем толще, тем лучше, но слишком толстый материал стоит очень дорого, а потому лучше ориентироваться на такие цифры, как 1,5-2 мм.

Второй этап — составление чертежа или эскиза печи, на котором будут указаны все размеры. Это поможет вам не ошибиться в дальнейшей работе, а также покажет, сколько именно нужно листового металла для изготовления устройства.

Третий шаг — резка. Все размеры переносятся с эскиза на металл и вырезаются все детали. Очень важно соблюдать несколько простых условий. Любой угол должен быть 90 градусов, противоположные стены должны быть максимально одинаковыми. Заусенцы, оставшиеся после работы болгаркой, необходимо удалить.

Сварка

Естественно, для соединения деталей самодельной банной печи из чугуна придется использовать сварочный аппарат.

Первый шаг. Две боковины ставятся на ребро под прямым углом, что очень важно. Они пойманы между собой. Здесь очень важно правильно отрегулировать силу тока, так как дуга не должна перегревать металл, иначе получится неровный и непрочный шов. Каждый захват должен быть длиной несколько миллиметров. Таких хомутов будет достаточно по 4-5 штук на каждый уголок. Во время сварки важно контролировать положение листов, так как при формировании шва они будут оттягиваться в сторону.

Вторая фаза. Два предварительно сваренных уголка соединяются, углы проверяются, если все в порядке, то можно прихватиться за противоположные стороны печи. В результате получится коробка, к которой нужно добавить дно и крышу.

Третий этап. Естественно, следующим этапом является крепление днища и крыши. Делается это так же, как сборка коробки.

Четвертый этап. После того, как короб с приваренным дном и крышей собран, можно приступать к вырезанию дверцы возле обогревателя. Для этих работ можно использовать болгарку или сварку. Когда работа завершена, лист металла выбивается молотком и убирается в сторону.

Пятый шаг. В наружном нагревателе снизу нужно сделать несколько отверстий. В них будут вставлены трубы, на которых будет стоять внутренний нагреватель. Здесь важно отметить, что отверстия должны располагаться горизонтально, на одном уровне.

Выбор трубы

Довольно распространенный вариант – самодельная печь для бани из трубы. Главное требование к трубе, которая будет использоваться в качестве печи, – обеспечение равномерного и быстрого нагрева. При этом толщина должна быть достаточной, чтобы успешно выдерживать высокие температуры в течение длительного периода времени. Наиболее оптимальными размерами для такого сырья считаются диаметр от 0,5 до 0,55 мм и толщина от 8 до 12 мм. Здесь стоит добавить, что диаметр материала будет влиять на количество топлива, необходимого для растопки. Поэтому для самодельной дровяной печи для бани очень важно правильно подобрать диаметр трубы.

Банные печи на дровах с баком для воды: конструктивные особенности

Конструкция печи состоит из нескольких компонентов. В состав корпуса входят колосник, топка, дымоход и место для размещения камней, называемое печкой.

Банные дровяные печи с баком для воды современного поколения изготавливаются из металла, иногда из кирпича. Но лидирующие позиции занимают конструкции из нержавеющей стали.

Материал изготовления колосника обычно чугун. Он обладает отличными эксплуатационными характеристиками, выдерживает суровые температуры и долговечен. Для закрытия топки в конструкции предусмотрена герметичная дверца.

Устройство дровяной печи с баком для воды

Большинство моделей могут предлагать широкий набор функций. производитель банных печей Теплодар или другой бренд).

В этот перечень могут быть включены возможности:

  • выполнять работы в нескольких режимах;
  • регулировать рабочее время;
  • контроль продолжительности обогрева банных помещений;
  • установка параметров по отношению к качеству пара;
  • регулировка температуры внутри бака и парилки.

Банная дровяная печь с баком для воды

Конструкция печи из трубы

Перед началом работ важно определиться с конструкцией печи. Все дело в том, что они могут быть как горизонтальными, так и вертикальными. Каждый вариант имеет свои преимущества и недостатки.

Вертикальный вариант отличается тем, что занимает совсем немного места на полу. Поэтому его чаще всего используют в помещениях с ограниченным пространством.

Если использовать горизонтальный вариант, то можно будет расположить печь таким образом, что топка будет вынесена в предбанник. В самой парилке будет располагаться только часть, отвечающая за парообразование – каменка.

Подготовительные работы по изготовлению печи

Изначально необходимо подготовить необходимые материалы, оборудование и инструменты.

Выбор бочек

Для этой конструкции лучше использовать цилиндры из нержавеющей стали или бочки с толстыми стенками. Но такие материалы трудно найти, да и стоят они дорого. Поэтому рассмотрим вариант использования простейшей стальной 200-литровой тары с ребрами жесткости на корпусе.

Толщины боковых стенок достаточно, а для днища будем использовать решетку из арматуры. Ребра жесткости укрепят стены. Простота конструкции и работы позволит быстро заменить сгоревшую печь через 7-10 лет ее использования, за это время все труды многократно окупятся.

Но при покупке в пункте приема металла или при обнаружении бочки на свалке обязательно убедитесь, что в ней нет бензина или масла. Такой сосуд нужно будет предварительно промыть и очистить от остатков топлива. Только убедившись в отсутствии горючих жидкостей и газов, можно приступать к работе.

Бочка 200л

Расходные материалы и их количество

Вам потребуется подготовить ряд заготовок для решетки и крепления решетки к отсеку с камнями.

Стальной ствол 200 L 1 ПК
РАБОТА HOT WATE, том 50-70 L 1 ПК
АРМАЦИЯ 10 ММ
. с шагом между стержнями 5-6 мм
Уголок стальной с полкой 40 мм 2 секции посередине ствола для крепления решетки под камни
Арматура диаметром 10-12 мм Решетчатые секции в отсеке для камней
Камни для заполнения отсека и верха топки На ваше усмотрение
Штанга и профильная труба для дверных петель 2 шт. бруска 8 мм на 100 мм. 4 детали из профильной трубы 20 мм на 50 мм

Это только основные материалы для работы. Нам нужно подготовить огнеупорный кирпич для футеровки внутренней части топки. Отрезок трубы, подходящий для сэндвич-дымохода. Все эти материалы можно приобрести до установки печи и вывода дымохода на крышу.

Инструменты

Для производства работ подготовьте:

  • сварочный аппарат:
  • сварочная маска и одежда,
  • электроды для сварки конструкционной стали,
  • болгарка с зачисткой и запасом отрезных дисков,
  • слесарный инструмент,
  • мастерок и емкость для замешивания раствора.

Схема

Схема печи из бочки для бани

Многие делают такую ​​печь с возможностью открывать крышку и подсыпать камни для пара. Но в этом случае в помещение выделяется угарный газ. Делаем вариант, когда крышка топки будет утоплена в корпус на 100 мм, а сверху уложен ряд камней. В этом случае любители пара смогут плеснуть водой из бандо на кирпичи, не открывая крышку.

Бак для горячей воды закрепим сбоку. Такую емкость можно найти при покупке или изготовить самостоятельно из листовой стали. Контейнер крепится к боковой стенке. В нем делается отверстие для залива воды и приваривается патрубок для закручивания водопроводного крана.

Горизонтальный вариант печи

Первым делом необходимо вырезать топку. Удаляется кусок трубы необходимого размера. Чаще всего достаточной длины будет 0,7-0,9 м.

Далее идет процесс сборки колосников из металлических каркасов и прутьев. Их приваривают параллельно раме на расстоянии около 50 мм друг от друга.

Внутри существующей топки монтируются подготовленные колосники. Если изначально были куплены готовые изделия, то их можно наварить на уголки внутри духовки. С верхней стороны обязательно нужно вырезать отверстие диаметром 15-20 см. Очень важный момент. Лучше всего расположить отверстие не менее чем в 15 см от задней стены. Таким образом, газы не сразу удалятся из устройства, а какое-то время будут участвовать в теплообмене. Это очень важно, особенно для самодельных банных печей, например, в Екатеринбурге, где зимой температура опускается достаточно низко.

5 Крутая ракетная плита Планы сделать дома

Газовые плиты и индукционные плиты великолепны и все такое, но будут ли они полезны во время апокалипсиса? Ад нах.

Газа будет не хватать, а электричества не будет, так что вам определенно понадобится запасной вариант, чтобы приготовить еду, когда дела пойдут плохо.

Вам понадобится портативное устройство, для работы которого не требуется газ и электричество.

Что это может быть? Ракетная печь. Это дровяная печь для приготовления пищи, в которой используются небольшие источники топлива, такие как ветки и ветки.

В этой статье мы расскажем вам, что нужно знать о ракетных плитах, а также поделимся пятью схемами ракетных печей, которые вы можете попробовать дома. Давайте перейдем к делу:

3 основных компонента ракетных печей


Посмотрите это видео на YouTube

Этот тип дровяной печи — фантастический проект, над которым стоит поработать своими руками. На самом деле есть несколько чертежей ракетной печи, которые вы можете сделать дома, но прежде чем пачкать руки, сначала поймите, как работает ракетная печь.

Чтобы познакомиться с его механизмом, ознакомьтесь с его базовой конструкцией.

Этот шаг необходим, потому что вы не хотите тратить время на то, чтобы ломать голову над его сборкой, особенно когда у вас есть голодные рты, которые нужно накормить в ситуации выживания.

Создание и использование одного из них — не совсем высшая математика, но понимание того, что делает каждая из его частей, полезно. Вот различные особенности, которые вы должны знать:

Дымоход или камера сгорания

В этой части происходит волшебство.

Дымоходы обычно изготавливаются из металлического ящика, такого как 5-галлонная жестяная банка. Если вы не можете ее найти, подойдет труба, если она поддерживает посуду для приготовления пищи. Тем не менее, основная цель дымохода или камеры сгорания — обеспечить хорошую тягу ракетной печи, чтобы она могла эффективно гореть.

Как только ваша камера сгорания увеличит тягу, она достигнет максимальной температуры, что приведет к более быстрому приготовлению с меньшим количеством дров и дыма.

Топливный магазин

Топливный магазин устанавливается горизонтально в основание дымохода и представляет собой короткий отрезок стальной или керамической трубы, ограничивающий приток холодного воздуха в дымоход. Этот элемент необходим, потому что холодный воздух фактически снижает температуру в камере сгорания и снижает эффективность.

Помните: Топливный магазин или впускное отверстие меньшего размера помогают сократить расход топлива, поскольку поток воздуха регулируется.

Топливная полка

Эта плоская пластина находится в нижней части топливного магазина. Он удерживает ваше топливо на месте и обеспечивает оптимальный поток воздуха под ним.

Профессиональный совет: Для более эффективного горения используйте деревянные палочки меньшего размера. Они также образуют решетку, улучшая соотношение воздуха и топлива.

4 Использование ракетной печи

Теперь, когда вы разобрались с основными частями ракетной печи, пришло время изучить ее различные области применения:

Кулинария

Если название еще не выдало его, основное применение этой портативной плиты — приготовление пищи. Поскольку он известен своей способностью эффективно вырабатывать тепло с небольшим количеством топлива, это отличный вариант для приготовления пищи по сравнению с приготовлением пищи на открытом огне. Кроме того, он эффективен для улучшения качества воздуха в убежищах.

В условиях выживания, особенно когда вы находитесь на открытом воздухе, дым только привлекает нежелательных людей и добычу, и вы не хотите, чтобы они обнаружили ваше убежище. Вы не только рискуете тем, что осталось от ваших припасов, но и ставите на карту жизни своих товарищей.

Кипящая вода

Если вы можете готовить еду на ракетной плите, то вы определенно можете кипятить с ее помощью и воду.

Вода является одним из основных ресурсов, которые помогут вам пережить крупную катастрофу. Если у вас недостаточно питьевой воды, чтобы продержаться первые 72 часа после того, как S включит вентилятор, у вас не останется другого выбора, кроме как найти и собрать свою собственную воду.

Самый безопасный, быстрый и распространенный способ очистки воды — ее кипячение. С дровяной печью это можно легко сделать всего за несколько минут.

Обогреватель

Если вам нужен резервный обогреватель в зимнее время, ракетная печь может стать вашей лучшей альтернативой. В экстремальных погодных условиях может быть довольно холодно, даже если вы находитесь только в помещении.

Небольшое тепло поможет на милю, и эта портативная печь лучше всего работает, когда вы находитесь в закрытом помещении. Но убедитесь, что у вас все еще есть достаточная вентиляция в комнате, чтобы вы не задохнулись.

Дымовая баня

Застрял и вонючий в дикой природе? Мы точно знаем, что вам нужно.

В глуши у вас не будет доступа к приятному горячему душу, поэтому дымовая ванна — единственный способ убить бактерии, размножающиеся на вашем теле. Это также эффективно для предотвращения надоедливых ошибок.

Бактерии вызывают неприятный запах тела. Когда вы убиваете его, запах умирает вместе с ним.

После того, как вы установили ракетную печь, постоянно подвергайте кожу и одежду воздействию дыма. После этого вы будете пахнуть копченым жареным мясом, но это намного лучше, чем пахнуть причудливо.

5 чертежей ракетной печи, которые можно построить

Возможно, вас удивит, что ракетные печи хороши не только для приготовления пищи, но хотите узнать что-нибудь поинтереснее? На самом деле вы можете сделать один из различных материалов.

Вот чертежи ракетной печи, которые вы можете сделать дома:

Кирпичная ракетная печь


Посмотрите это видео на YouTube

Если вы хотите сделать самую простую ракетную печь своими руками, просто сложите несколько кирпичей, чтобы получилась форма. камера, как на видео выше. Для этой переносной печи вам понадобится примерно 24 блока и проволочная сетка.

После того, как вы соберете кирпичи, сложите примерно пять слоев этих прямоугольных блоков, чтобы улучшить тягу вашей дровяной печи. И вуаля, можно разводить костер и готовить вкусную горячую еду.

4-блочные ракетные печи


Посмотрите это видео на YouTube

Прямоугольные блоки — это самый простой и быстрый способ укладки в камеру, поэтому имеет смысл сделать ракетную печь из бетона или шлакоблоков. Они двоюродные братья глиняных кирпичей.

Что хорошо в использовании цементных блоков, так это то, что всего из 4-х блоков вы можете собрать и установить собственную ракетную печь за считанные минуты. Это очень просто, но очень эффективно. Кроме того, он обеспечивает устойчивое место для вашей кастрюли.

Ракетная печь для жестяных банок


Посмотреть это видео на YouTube

Где-то завалялись жестяные банки? Вы можете превратить их в переносную печь без каких-либо специальных инструментов, кроме ножовки, плоскогубцев и дрели. Для материалов вам просто нужны 3 металлические банки и гравий или грязь.

Это мощная плита, в которой можно приготовить полноценную еду с небольшим количеством топлива. Он даже устойчив к ветру и дождю. Посмотрите видео выше, чтобы узнать пошаговый процесс его создания.

Металлическая ракетная печь


Посмотрите это видео на YouTube

Если вы опытный сварщик, для более сложной ракетной печи рассмотрите возможность изготовления металлической. Поскольку этот тип переносной печи сложен в изготовлении, вы должны знать, как обращаться с горелкой. Не забывайте также всегда иметь перчатки для защиты рук. Даже если вы считаете себя экспертом, это не значит, что вы должны отказаться от защитного снаряжения.

Показанная на видео конструкция имеет расширенную функциональность с ручкой, шарниром и крышкой топливного магазина. Это может показаться немного сложным для выполнения, но это гарантированно будет более долговечным, чем более простые конструкции.

Dakota Fire Hole


Посмотрите это видео на YouTube

Если вы нигде не можете найти кирпичи, бетон или металл во время SHTF, решение находится прямо перед вами.

Эта концепция аналогична самодельной ракетной печи. Просто выкопайте яму в земле с помощью шаберного инструмента.

Обратите внимание, что Дыра Дакота состоит из двух пересекающихся туннелей, очень похожих на колено дровяной печи.

Он также эффективен для приготовления пищи, обеспечивает высокую температуру, способствует чистому горению и очень незаметен, поскольку пламя скрыто под землей. Так как он будет прятаться на виду, вам не придется беспокоиться о привлечении нежелательных гостей.

Заключительные мысли

Ракетная печь — жизненно необходимая часть снаряжения для выживания. К счастью, есть несколько схем ракетных печей, которые вы можете попробовать дома.

Ракетные печи дешевы, экономичны, портативны и просты в использовании. С помощью всего нескольких крошечных веточек вы уже можете готовить, наслаждаться полноценной едой и даже согреваться и чувствовать себя комфортно в холодную ночь.

Какой из этих чертежей ракетной печи вы попробуете в первую очередь? Дайте нам знать об этом в комментариях!

Инструкция по установке и подключению газовой банной печи

Традиция посещения бани существует с древних времен. Многие люди строят баню в частном доме, во флигеле, на даче или на даче. Чтобы время от времени хотелось возвращаться в баню, нужно правильно ее обустроить и провести все коммуникации.

Одной из важнейших систем является отопление. Если сделать печь для газовой бани своими руками, то можно эффективно обогреть это помещение. На рынке представлен широкий выбор разнообразного газового оборудования. Но покупка может обойтись слишком дорого.

Зачем тратить столько денег на отопление бани, которую посещаешь не так часто? Эта проблема решается простым способом. Существует множество различных схем самодельных печей, по которым можно самостоятельно собрать в домашних условиях качественный прибор.

Содержание статьи:

  • Подготовка бани к установке оборудования
    • Выбор места установки газовой печи
    • Пожарная безопасность
    • Фундамент под установку печи
  • Особенности газового баллона
    • печь
  • Банная металлическая печь
  • Выводы и полезное видео по теме

Подготовка бани к установке оборудования

Какую печь ставить? Это один из первых вопросов, который задает себе хозяин, когда у него возникает желание построить и установить газовую плиту для любимой бани своими руками.

Любой нормальный владелец хочет обеспечить безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из самых разных материалов: как дорогих, так и более дешевых.

Газовые печи для бани составляют прямую конкуренцию дровяным печам. Это связано с простотой использования, отсутствием необходимости постоянного ухода, экономичностью. Нагреть и подготовить к работе такое устройство можно гораздо быстрее, чем твердотопливный агрегат

Чаще всего собирают металлические, каменные или кирпичные конструкции. Это связано с высокой надежностью, небольшими финансовыми затратами на приобретение необходимых деталей, простотой сборки и монтажа. Сначала может показаться, что сборка — сложный процесс, но на самом деле это не так.

Перед тем, как газифицировать баню, убедитесь, что она хорошо держит тепло. Помещение должно быть полностью теплоизолировано и утеплено как снаружи, так и внутри. Только в этом случае потери тепла будут минимальными, а печь будет выполнять свои функции максимально эффективно.

Выбор места установки газовой печи

Если баня уже построена и осталось только выбрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, вы можете выбрать подходящий вариант устройства и немного скорректировать ванную комнату при установке.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться элементарных правил техники безопасности. Качественно сделанная печь при своевременных ремонтных работах может прослужить владельцу пять и более десятков лет

Монтаж и установка газовой банной печи производится, как правило, в парилке, в примыкающей к ней помывочной или частично в остальных номер. Основная задача печи – обеспечить полный прогрев всей бани и поддерживать постоянную температуру.

Для снижения теплопотерь самодельную газовую плиту лучше разместить в центре бани. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное снижение теплопотерь за счет теплового колпака. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по парилке. Он поднимается от центра помещения к потолку, где отражается от пароизоляции со светоотражающим слоем и распространяется по всей площади парилки.

Таким образом, париться в комнате можно будет как можно дольше. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Кирпичные и каменные печи имеют длительное время нагрева. Итак, если вы хотите попариться, начинать топить печь нужно примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в несколько раз дольше, чем металлические

Выбор места установки печи из различных вариантов подразумевает ее преимущества и недостатки. Если вы устанавливаете самодельную газовую плиту в парилке, вам потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным потреблением кислорода. К преимуществам такого способа установки можно отнести возможность регулирования температуры, не выходя из парилки.

Установка газовой печи в баню своими руками в комнате отдыха дает следующие преимущества:

  • Отсутствие ускоренного сжигания кислорода, следовательно, нет необходимости в усиленной вентиляции помещения.
  • В парилке пространство, полезное для посетителей, не занято, следовательно, в ней поместится больше людей.
  • Парилка не будет загрязняться горением и другими отходами, связанными с работой печи.
  • установленный в соседней помывочной или в комнате отдыха, обычно обогревает не только парилку, но и все остальные помещения.

Этот тип установки потребует дополнительных манипуляций, таких как создание отверстий в стене, ведущих в парилку. Однако, если этот тип установки предусмотрен заранее, никаких дополнительных работ не потребуется.

Пожарная безопасность

Во избежание негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

Все горючие и легковоспламеняющиеся материалы или предметы должны располагаться на определенном расстоянии от устройства. Дистанции в полметра будет достаточно. Также следует выдерживать расстояние печи от стены в пределах от 5 до 15 сантиметров.

Установка банной печи требует серьезного подхода и мер безопасности. В частности, необходимо соблюдать расстояния между легковоспламеняющимися предметами и печью. Горелка должна быть оборудована предохранителем.

В месте монтажа и установки самодельной газовой банной печи также следует выложить теплоизоляционные листы из огнеупорного материала или выполнить кирпичную кладку.

Также необходимо защитить потолок огнеупорными листами с базальтовым картоном или другим материалом. Следует учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

Конструкцию рекомендуется располагать так, чтобы дверца, обеспечивающая доступ к горелке, открывалась в дверной проем, а дверца каменки открывалась в стену. В помещении, отапливаемом газом, должны быть средства для быстрого тушения пожара в случае пожара. В гардеробной должно быть хотя бы одно маленькое окошко.

Строительство банной каменной или кирпичной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при кладке очередного ряда огнеупорного кирпича и монтаже доборных элементов

При возведении стен печи для бани стоит использовать огнеупорный кирпич, а для кладки топки камерный кирпич из шамотной глины.

Кладочный раствор смешивают с глиной и просеянным песком. Для фундамента печи и наружной части дымохода вместо глины в растворе используется цемент. Для укрепления фундамента будущей печи необходимо усилить арматуру фундамента и использовать оцинкованный металлический лист для защиты пола перед дверцей топочной камеры и закрытой каменки.

Для обустройства кирпичной печи необходимо приобрести колосник, топочную дверку и поддувальную дверку. Также, если планируется установка газовой печи, следует позаботиться о месте, в котором будет располагаться твердое топливо, чтобы на него не попадала влага.

Чтобы дымоход от газовой печи служил долго, для его прокладки применяют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на пять метров выше уровня горелки.

К кладке дымохода следует подойти с особой ответственностью. В печном массиве и в дымоходе не должно быть отверстий, щелей и щелей. Их присутствие может вызвать попадание угарного газа в помещение и отравить людей.

Также необходимо будет обеспечить подачу воды и газа. Подача воды может осуществляться путем подключения водопровода или из баков с помощью компрессора. Для подачи газа используются все варианты: от подключения к газовой магистрали, и использования газгольдера или баллонов.

Фундамент для установки печи

В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Самодельные металлические газовые плиты удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другими отделочными материалами.

В самом первом ряду кирпичей при строительстве кирпичной газовой печи важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен перекрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

Если пол в бане деревянный, то он должен быть покрыт огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограммов, стоит добавить дополнительный бетонный фундамент. Его устраивают отдельно от фундамента бани.

Вес рассчитывается исходя из суммы следующих параметров:

  • вес самой газовой печи;
  • масса камней;
  • вес заполненных баков для воды;
  • масса дымохода;
  • Масса защитного экрана, устанавливаемого перед газовой печью.

В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

При заливке бетона выделяют следующие нюансы:

  • площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
  • глубина фундамента под печь должна быть не менее глубины фундамента под всю баню;
  • усадка бани и печи должна быть независимой, поэтому увязывать фундамент здания и фундамент печи не нужно;
  • фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эта полость закладывается кирпичом.

Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сначала готовится котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других армирующих материалов.

Затем непосредственно заливается бетон. Расстилается огнеупорный материал, рубероид или рубероид, а на него укладывается несколько рядов кирпича.

Для установки печи на деревянный пол необходимо убедиться в ее прочности. После этого покройте древесину огнеупорным покрытием: базальтовым картоном и асбестом. Сверху укладывается металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

Если задумка владельца предполагает врезку печи, необходимо пространство между деревянной стеной и печью, а также дорожку дымохода выложить огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между топкой и огнезащитой необходимо оставлять воздушный зазор. Это пространство обычно заполняется каменной ватой или базальтовым картоном.

Особенности самодельных газовых плит

Газовая печь отличается от дровяной тем, что для растопки в ней используется газ. Поэтому в таком устройстве вместо окна для закладки дров монтируется полость для горелки. Однако сделать газовую печь на дровах можно и своими руками.

Металлическая банная печь часто обкладывается кирпичом. Футеровка производится с целью увеличения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее.

Большинство газовых печей имеют следующую конструкцию. В корпусе устройства монтируется напорная или атмосферная газовая горелка. Подача топлива осуществляется через герметично подсоединенный газовый шланг или трубу.

Вверху находится закрытая каменка или открытый лоток с камнями, которые нагреваются горелкой, а также устройство, отводящее продукты горения.

При самостоятельном монтаже обязательно нужно позаботиться об установке термостата и предохранителя, перекрывающего подачу газа в случае погасания горелки. Газовая камера, содержащая горючий газ, обычно располагается под поддоном из камней.

К достоинствам самодельных газовых печей для бани относятся:

  • компактные размеры, т. к. газовые плиты не имеют топки и зольника;
  • быстрый нагрев до необходимых температур;
  • экономное потребление ресурсов;
  • нет необходимости в постоянном уходе за устройством;
  • при установке бака для воды можно еще и нагреть воду.

К недостаткам можно отнести необходимость наличия источника газа. Например, если баня находится за городом в негазифицированном районе, некоторым собственникам придется покупать или устанавливать . Однако в этом есть и плюс – нет необходимости получать разрешительные документы.

Стоит помнить, что при работе с газом всегда нужно соблюдать технику безопасности.

При выборе газовой горелки для банной печи следует учитывать, что КПД атмосферных горелок не превышает 90%, а КПД напорных горелок более 95%. Однако по независимости от электричества выигрывает первый вариант

При установке печи открытого горения необходимо спроектировать и установить систему вентиляции и дымоход. Также при сжигании кислорода воздух становится суше, поэтому нужно позаботиться об увлажнении.

Плита газовая баллонная

Для самостоятельной сборки банной газовой печи потребуется собрать и приобрести следующие материалы:

  • На строительном рынке или в магазине с газовым оборудованием необходимо купить атмосферную горелку.
  • Найдите старый, но не ржавый газовый баллон. Также подойдет новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
  • Для основы отопителя понадобится толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
  • Газовая труба диаметром 5 сантиметров и длиной около 3 метров.
  • Труба диаметром 10 сантиметров, которая будет использоваться для выхода газа.
  • Некоторые элементы из меди или бронзы для соединения деталей.
  • Кроме того, вам потребуется обзавестись следующими инструментами: болгаркой, сварочным аппаратом, дрелью, измерительными приборами.

После сборки полного набора инструментов необходимо срезать крайнюю часть цилиндра болгаркой так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к цилиндру.

Следующим шагом является подготовка трубы подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пятимиллиметровых отверстий.

Также в нижней части баллона сделано отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пятисантиметровой трубы должна выходить из емкости примерно на два метра. Он должен быть приварен к цилиндру.

Сначала нужно вырезать заготовку болгаркой по эскизу. Затем сварите все компоненты с помощью сварочного аппарата. После выполнения этих процедур необходимо также отшлифовать все сварные швы. Та же болгарка хорошо справляется с этой задачей

Таким же образом сваривается труба, по которой будет поступать газ. На втором конце этой трубы крепится переходник, с помощью которого можно будет подключить устройство к газовой трубе или газовому баллону.

На цилиндре вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие для двери. Петли привариваются и дверь навешивается прямо на них. Также необходимо прикрепить ручку к двери.

Таким образом будет изготовлена ​​простая модель газовой печи. Через трубу газ подается на горелку. Процесс горения запускается, в зависимости от горелки, пьезорозжигом или электрическим импульсом.

Металлическая банная печь

Чтобы получить хороший пар в бане, нужен хороший . Это позволит сохранить тепло как можно дольше. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных затрат и времени.

Чтобы не тратиться на заливку фундамента, можно сделать металлическую печь своими руками. Создание такой печи не требует глубокой проработки схем, а ее эффективность доказана практикой.

Несмотря на то, что металлическая печь быстро нагревается, она также быстро и остывает. Это его главный недостаток.

Для того чтобы собрать такую ​​конструкцию вам понадобится металлическая емкость, листы металла или трубы различного диаметра, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут сделать корпус из обычной трубы. Эта печка хуже не станет.

Газовые баллоны и трубки можно выбрать других размеров. Размер необходимых деталей зависит от размера отапливаемой парилки. Если его площадь большая, то и печь стоит сделать больше. Она справится со своей задачей максимально эффективно.

В результате получается печь шириной около 80 сантиметров и высотой около полутора метров. Сверху монтируется нагреватель и площадки для установки емкости с водой. Таким образом, для формирования атмосферы парения в парилке необходимо будет поливать камни водой.

При составлении условного чертежа необходимо учитывать точные размеры всех деталей. Изначально нужно найти трубу или баллон с газом высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми – от 0,4 см и более.

Вам также понадобится металлический лист толщиной один сантиметр, стальной стержень диаметром один сантиметр, чугунные или стальные двери, труба дымохода, газовая горелка и кран. Все материалы можно приобрести в строительном магазине. Еще нужен инструмент: болгарка и сварочный аппарат. Их можно взять напрокат или одолжить у друзей.

В первую очередь в месте, где будет установлена ​​металлическая печь, подготавливается основание. Это нужно сделать ровно по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выложены два ряда огнеупорного кирпича. Не забывайте, что потолок и все стены на расстоянии метра от топки должны быть покрыты несгораемым материалом.

Изготовление печи осуществляется в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для нагрева бочки с водой.

В нижней части первой секции трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Этот способ обеспечивает доступ к газовой горелке.

Подавляющее большинство газовых печей имеют примерно одинаковое устройство и последовательность сборки и установки. Резервуар для воды устанавливается сверху или приваривается сбоку. При желании установить усовершенствованную модель можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие такого же размера. Привариваются скобы, на которых будет держаться сетка. Ячейки сетки должны быть меньше размера камней, которые будут на нее укладываться.

Внизу второй трубы приваривается отвод. Затем к нагревателю присоединяется второй отрезок трубы. В этом случае необходимо проверить шов на герметичность. Далее нужно приварить одну дверь, а вторую навесить на петли.

Труба изолирована огнеупорным кирпичом или другим материалом. После сварки всех элементов устанавливается горелка и печь готова к эксплуатации. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому все близлежащие поверхности нужно обязательно покрыть огнеупорным материалом.

Собрать газовую плиту для бани своими руками несложно. Для реализации этой идеи необходимо соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно значительно сэкономить, а по эффективности такая конструкция мало чем уступает магазинным моделям. Прежде чем приступить к сбору печи, нужно тщательно подготовить помещение.

Выводы и полезное видео по теме

Банная печь из газового баллона:

Как сделать газовый котел для бани:

Рассматриваемые самодельные газовые плиты могут работать напрямую от газопровода или при подключении к газгольдерам. При использовании газовых баллонов вряд ли потребуется разрешение.

Помните, что при работе с газовыми приборами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!

Хотите рассказать о том, как построили и установили газовую плиту в собственной бане? У вас есть полезная информация по теме статьи? Пожалуйста, оставляйте комментарии в форме под блоком, публикуйте фотографии, задавайте вопросы по интересующим вас местам.

РубрикаРазное
