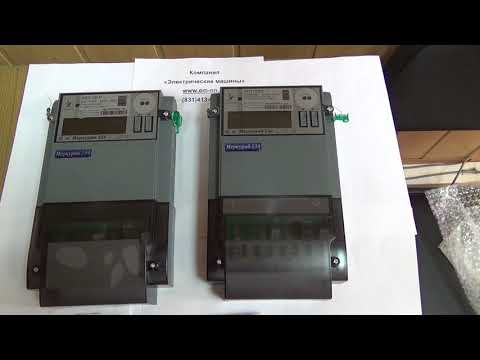

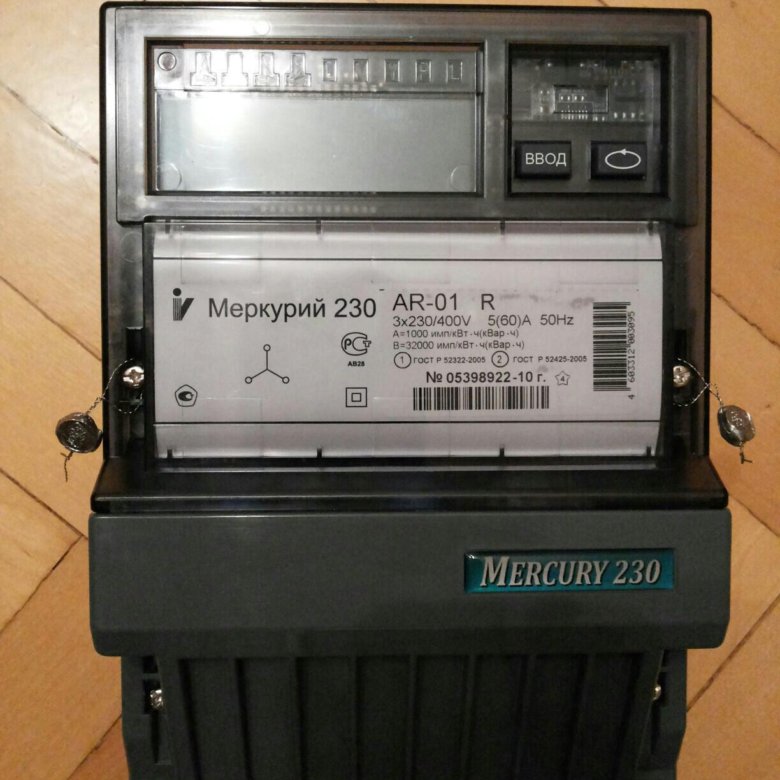

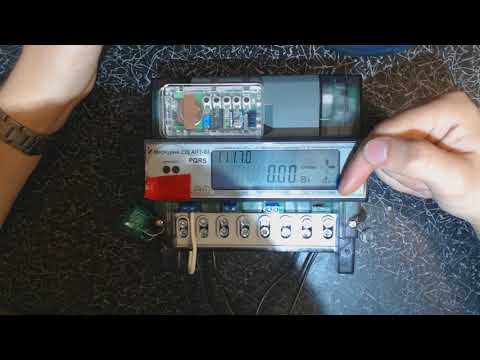

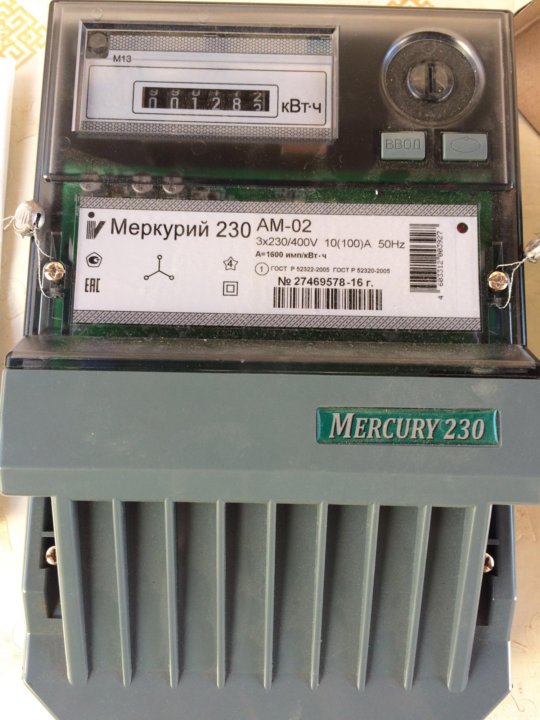

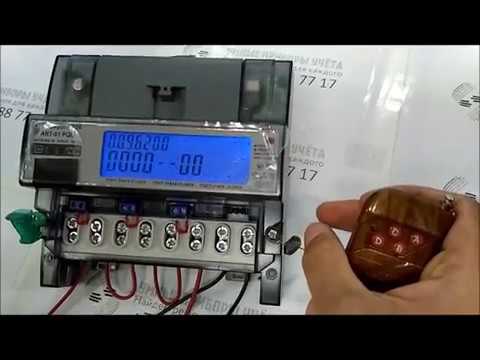

Счетчик прямоточный: Купить счетчик «меркурий» трёхфазный 231art-01ш 5-60а (кл.1, многотарифный, прямоточный, на din-рейку, жки)
Способы подключения электросчетчиков к электросетям
По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.
- Схема прямого подключения однофазного счетчика
- Схема прямого подключения трехфазного счетчика к сети TNS
- Схема прямого подключения трехфазного счетчика к сети TNС
Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.
- Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
- 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
- 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
- Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
- 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
- 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
- Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
- Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения.
Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.
- Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
- 8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
- 10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.
Схемы прямого (непосредственного) подключения электросчетчиков
Схема прямого подключения однофазного электросчетчика

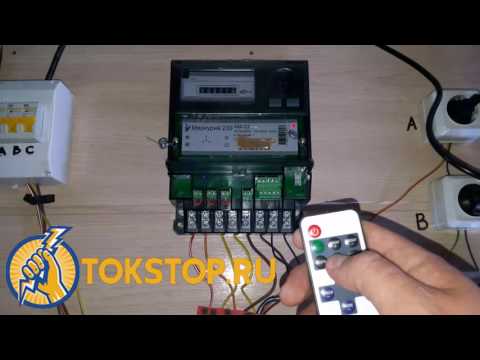

Схема прямого подключения трехфазного электросчетчика к сети TNS
Схема прямого подключения трехфазного электросчетчика к сети TNС
Схемы полукосвенного (трансформаторного) подключения электросчетчиков
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схемы косвенного (трансформаторного) подключения электросчетчиков
Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
Счетчики электроэнергии прямого включения в категории «Контрольно-измерительные приборы»
Счетчик электроэнергии 1F 40A OR-WE-521 на DIN-рейке TH-35 ORNO
На складе в г.
Львов
Доставка по Украине
1 077 грн
Купить
Електро Крамниця
Gross ( Гросс) DDS-UA 5 (50) A — Электросчетчик ( Счетчик учета электроэнергии ) однофазный
Доставка по Украине
420 грн
Купить
KIM Elektro
Умный WiFi счетчик электроэнергии + автомат защиты регулируемый E-Link SMT2, энергомонитор однофазный 250В 63А
На складе
Доставка по Украине
3 150 грн
Купить
Центр Технической Безопасности
Счетчик электроэнергии GrosS DDS-UA (5-60А) электронный
На складе в г. Кривой Рог
Доставка по Украине
487.50 грн
Купить
MegaSnab
Счетчик электроэнергии 3F 80A OR-WE-520 на DIN-рейке TH-35 ORNO
Доставка из г. Львов
2 711 грн
Купить
Електро Крамниця
Умный WiFi TUYA 2DIN счетчик электроэнергии + автомат регулируемый ATORCH TS-840, энергомонитор 250В 100А
На складе
Доставка по Украине
2 160 грн
Купить
Центр Технической Безопасности
Счетчик электроэнергии однофазный многотарифный НІК 2102-02 Е2МСТР1 5-60А с радиомодулем ZigBee реле
На складе в г.
Кривой Рог
Доставка по Украине
2 601.20 грн
Купить
MegaSnab
Счетчик электроэнергии НІК 2301 АP3.0500.M.11 3ф 5-120А 380В
На складе
Доставка по Украине
1 837.20 грн
Купить
MegaSnab
Счетчики электроэнергии, энергометры Lemanso LM6348 (LM695) в розетку
На складе
Доставка по Украине
585.20 грн
Купить
Интернет магазин «O-MEGA»
Счётчики электроэнергии LANDIS+GYR ZMG310CR4.041b.37 S2
Доставка по Украине
9 390 грн
Купить
Интернет-магазин «Тарифэнерго»
NIK 2102 М1 — Электросчетчик (счетчик электроэнергии) однофазный 220В (5-60)А, ООО «НИК-Электроника»
Доставка из г. Харьков
640 грн
Купить
KIM Elektro
NIK 2102-02 М2 — Счетчик учета электроэнергии однофазный
Доставка из г. Харьков
670 грн
Купить
KIM Elektro
ЛЕТ 01 2022А-NOS01T — Счетчик электроэнергии (электросчетчик) трехфазный многотарифный, КОММУНАР
Доставка по Украине
2 670 грн
Купить
KIM Elektro
Счетчик электроэнергии (электросчетчик) однофазный СО-ЭА10ДИ 5-60А, КоммунарСчетМаш
Доставка по Украине
430 грн
Купить
KIM Elektro
В.
А. Рощин Схемы включения счетчиков электроэнергии
На складе
Доставка по Украине
323 грн
Купить
MaxBook
Смотрите также
Счетчик электроэнергии НИК 2102-02 (5-60)А 220В 6400 М2В с индикатором магнитного поля «МАГНЭТ»
На складе в г. Черкассы
Доставка по Украине
655 грн
Купить
Магазин электрики 220i380
Счётчики электроэнергии LANDIS+GYR ZMG310CR4.041b.37 S2
Доставка из г. Черкассы
9 390 грн
Купить
Интернет магазин «Электро-Учёт»
Счётчики электроэнергии LANDIS & GYR ZMG405CR4.041b.37
Доставка по Украине
11 300 грн
Купить
Интернет магазин «Электро-Учёт»
Счётчики электроэнергии LANDIS & GYR ZMG410CR4.041b.37
Доставка по Украине
10 400 грн
Купить
Интернет магазин «Электро-Учёт»
Счетчик электроэнергии однофазный Энергомера ЦЭ 6807Б-U K1 220B(5-60A) M6Ш6 (1ф в шкаф)
Заканчивается
Доставка по Украине
445.
40 грн
Купить
MegaSnab
Счетчик электроэнергии однофазный Gross DDS-UA 5 (50) A
Доставка по Украине
500 грн
470 грн
Купить
Интернет-магазин «DAYMAX»
Счетчик электроэнергии однофазный Gross Гросс DDS-UA eco 5(50)А
Доставка по Украине
410 грн
Купить
ТОВ «ЕСПАН»
Счетчик электроэнергии WI-FI с функцией защиты и управления ЕМ-129 — 14 кВт (63А), Новатек-електро
Под заказ
Доставка по Украине
от 4 485 грн
Купить
IQ.ELECTRICS: купить электрику оптом
Энергометр (ваттметр) электронный, розетка со счетчиком электроэнергии LM6348
Доставка из г. Одесса
810 грн
Купить
«УЮТ-МАРКЕТ» интернет-магазин
Счетчик электроэнергии 1-однофазный 5(60)А НІК 2100 AP2.0000.0.11
Доставка из г. Киев
600 грн
Купить
Интернет магазин «Мир Электрики»
Счетчик электроэнергии 3-фазный многотарифный 5(80)А NIK 2303 AP6T.
1000.M.11
Доставка из г. Киев
3 150 грн
Купить
Интернет магазин «Мир Электрики»
НИК 2303 AP3T.1002.MC.11 5(120) А — Счетчик электроэнергии (электросчетчик) с реле многотарифный ООО «НИК»
Доставка по Украине
4 700 грн
Купить
KIM Elektro
Багатотарифний трьохфазний лічильник прямого включення ZMG310CR4.041b.37 (E550)
Доставка по Украине
11 300 грн
Купить
ТОВ «НВП ЕНЕРГОДИНАМІКА»
Багатотарифний трьохфазний лічильник прямого включення ZMG310CR4.240b.37 (Е550)
Доставка по Украине
11 300 грн
Купить
ТОВ «НВП ЕНЕРГОДИНАМІКА»
Введение в расходомеры
Измерение расхода жидкостей является критической необходимостью во многих промышленных приложениях. В некоторых операциях способность проводить точные измерения потока настолько важна, что может иметь значение между получением прибыли или получением убытка. В других случаях неточные измерения расхода или невыполнение измерений могут привести к серьезным (или даже катастрофическим) результатам.
В большинстве приборов для измерения расхода жидкости скорость потока определяется логическим путем путем измерения скорости жидкости или изменения кинетической энергии. Скорость зависит от перепада давления, который заставляет жидкость проходить через трубу или канал. Поскольку площадь поперечного сечения трубы известна и остается постоянной, средняя скорость является показателем скорости потока. Основное соотношение для определения расхода жидкости в таких случаях:
Q = В x А
Где
Q = расход жидкости по трубе
В = Средняя скорость потока
A = площадь поперечного сечения трубы
Другие факторы, влияющие на расход жидкости, включают вязкость и плотность жидкости, а также трение жидкости при контакте с трубой.
Что такое расходомер?

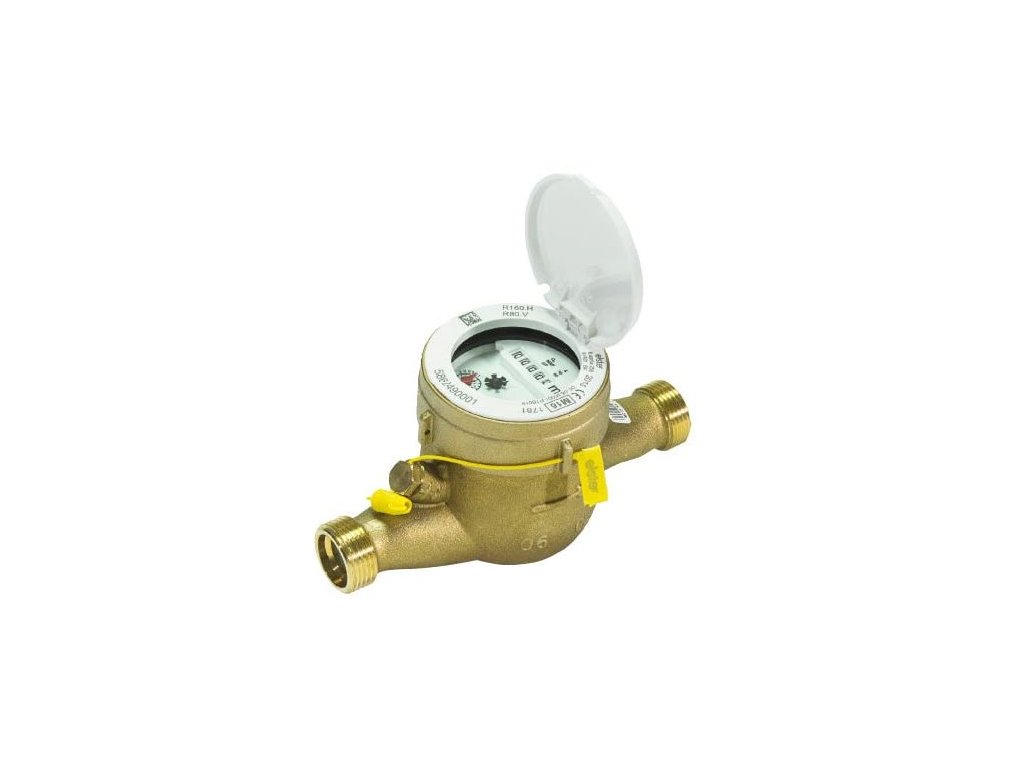

Расходомер (или датчик расхода) — это прибор, который используется для определения количества жидкости, газа или пара, проходящего через трубу или канал, путем измерения линейного, нелинейного, массового или объемного расхода.
При выборе расходомера следует учитывать такие нематериальные факторы, как осведомленность персонала завода, его опыт калибровки и технического обслуживания, доступность запасных частей, среднее время наработки на отказ и т. д. на конкретной площадке завода. Также рекомендуется рассчитывать стоимость установки только после выполнения этих шагов. Одной из наиболее распространенных ошибок при измерении расхода является обратная последовательность: вместо выбора датчика, который будет работать должным образом, предпринимается попытка оправдать использование устройства тем, что оно дешевле. Эти «недорогие» покупки могут оказаться самыми дорогостоящими установками.
Как выбрать расходомер
Основой правильного выбора расходомера является четкое понимание требований конкретного применения.
Поэтому следует уделить время полной оценке характера технологической среды и установки в целом. Разработка спецификаций, устанавливающих требования приложения, должна быть систематическим, поэтапным процессом.
Начальные шаги
Первым шагом в процессе выбора датчика расхода является определение того, должна ли информация о расходе быть непрерывной или суммированной, и нужна ли эта информация локально или удаленно. Если удаленно, то должна ли передача быть аналоговой, цифровой или общей? И, если совместно, какова необходимая (минимальная) частота обновления данных? После получения ответов на эти вопросы следует провести оценку свойств и характеристик потока технологической жидкости, а также трубопровода, в котором будет установлен расходомер (таблица 1).
Таблица 1: Таблица оценки расходомера
Характеристики жидкости и потока
Жидкость и температура ее давления, допустимый перепад давления, плотность (или удельный вес), проводимость, вязкость (ньютоновская или нет?) и давление пара при максимальной рабочей температуре перечислены вместе с указанием того, как эти свойства могут изменяться или взаимодействовать.
. Кроме того, должна быть предоставлена вся информация о безопасности или токсичности вместе с подробными данными о составе жидкости, наличии пузырьков, твердых частиц (абразивных или мягких, размерах частиц, волокон), склонности к образованию налета и свойствах светопропускания (непрозрачность, полупрозрачность). или прозрачный?).
Диапазоны давления и температуры
Ожидаемые минимальные и максимальные значения давления и температуры следует указывать в дополнение к нормальным рабочим значениям. Возможен ли обратный поток, не всегда ли он заполняет трубу, может ли развиваться снарядный поток (воздух-твердые вещества-жидкость), вероятны ли аэрация или пульсация, возможны ли резкие перепады температуры, необходимы ли особые меры предосторожности при очистке и содержание, эти факты тоже должны быть констатированы.
Зона трубопроводов и установки
Относительно трубопровода и области, где должен быть расположен расходомер, должна быть указана следующая информация: Для трубопровода, его направление (избегайте нисходящего потока в жидкостях), размер, материал, график, номинальное давление на фланце, доступность, повороты вверх или вниз по течению, клапаны, регуляторы и доступные длины прямых участков трубопровода.
В связи с областью инженер, определяющий спецификацию, должен знать, присутствуют ли или возможны вибрации или магнитные поля, имеется ли электрическая или пневматическая энергия, классифицируется ли зона как взрывоопасная или существуют ли другие особые требования, такие как соответствие с санитарными нормами или правилами очистки на месте (CIP).
Скорость потока и точность
Следующим шагом является определение требуемого диапазона расходомера путем определения минимального и максимального расхода (массового или объемного), которые будут измеряться. После этого определяется требуемая точность измерения расхода. Как правило, точность указывается в процентах от фактических показаний (AR), в процентах от калиброванного диапазона (CS) или в процентах от полной шкалы (FS). Требования к точности должны быть указаны отдельно для минимального, нормального и максимального расхода. Если вы не знаете этих требований, характеристики вашего измерителя могут оказаться неприемлемыми во всем его диапазоне.
Точность и воспроизводимость
В приложениях, где продукты продаются или покупаются на основе показаний счетчика, абсолютная точность имеет решающее значение. В других приложениях повторяемость может быть важнее абсолютной точности. Поэтому рекомендуется отдельно устанавливать требования к точности и воспроизводимости для каждого приложения и указывать их в спецификациях.
Если точность расходомера выражается в единицах % CS или % FS, его абсолютная погрешность будет возрастать по мере снижения измеренного расхода. Если погрешность расходомера указана в % AR, погрешность в абсолютном выражении остается одинаковой при высоком или низком расходе. Поскольку полная шкала (FS) всегда больше, чем калиброванная шкала (CS), датчик с характеристикой % FS всегда будет иметь большую ошибку, чем датчик с той же спецификацией % CS. Поэтому, чтобы справедливо сравнить все ставки, рекомендуется преобразовать все приведенные заявления об ошибках в одни и те же единицы % AR.
Также рекомендуется, чтобы пользователь сравнивал установки на основе общей ошибки контура. Например, погрешность диафрагмы указывается в % AR, а погрешность соответствующей ячейки d/p — в % CS или % FS. Точно так же погрешность измерителя Кориолиса представляет собой сумму двух ошибок, одна из которых указана в % AR, а другая — в % значения FS. Общая погрешность рассчитывается путем извлечения корня из суммы квадратов погрешностей компонентов при требуемом расходе.
В хорошо подготовленных спецификациях расходомера все заявления о точности преобразуются в единые единицы % AR, и эти требования % AR указываются отдельно для минимального, нормального и максимального расхода. Все спецификации и заявки на расходомеры должны четко указывать как точность, так и воспроизводимость расходомера при минимальном, нормальном и максимальном расходе.
В таблице 1 представлены данные о диапазоне чисел Рейнольдса (Re или RD), в пределах которого могут работать расходомеры различных конструкций.
При выборе подходящего расходомера одним из первых шагов является определение как минимального, так и максимального числа Рейнольдса для конкретного применения. Максимальное значение RD получается путем расчета, когда расход и плотность максимальны, а вязкость минимальна. И наоборот, минимальный RD получается при использовании минимального расхода и плотности и максимальной вязкости.
Если приемлемую производительность можно получить при использовании двух разных категорий расходомеров, и одна из них не имеет движущихся частей, выберите расходомер без движущихся частей. Подвижные части являются потенциальным источником проблем не только по очевидным причинам износа, смазки и чувствительности к покрытию, но и потому, что для движущихся частей требуются зазоры, которые иногда вызывают «проскальзывание» измеряемого потока. Даже с хорошо обслуживаемыми и откалиброванными расходомерами этот неизмеряемый расход зависит от изменений вязкости и температуры жидкости. Изменения температуры также изменяют внутренние размеры счетчика и требуют компенсации.
Кроме того, если можно получить одинаковую производительность как от полного расходомера, так и от точечного датчика, обычно рекомендуется использовать расходомер. Поскольку точечные датчики не смотрят на весь поток, они точно считывают показания только в том случае, если они вставлены на глубину, где скорость потока является средним значением профиля скорости в трубе. Даже если эта точка будет тщательно определена во время калибровки, вряд ли она останется неизменной, поскольку профили скорости меняются в зависимости от расхода, вязкости, температуры и других факторов.
Если все остальные соображения одинаковы, но одна конструкция обеспечивает меньшую потерю давления, рекомендуется выбрать эту конструкцию. Частично причина заключается в том, что за потерю давления придется платить более высокими эксплуатационными расходами насоса или компрессора в течение всего срока службы установки. Другая причина заключается в том, что перепад давления вызывается любым ограничением на пути потока, и везде, где труба сужается, она становится потенциальным местом для скопления материала, закупорки или кавитации.
Единицы измерения массы или объема
Перед определением расходомера рекомендуется также определить, будет ли информация о расходе более полезной, если она будет представлена в единицах массы или объема. При измерении потока сжимаемых материалов объемный расход не имеет большого значения, если плотность (а иногда и вязкость) не является постоянной. При измерении скорости (объемного расхода) несжимаемых жидкостей наличие взвешенных пузырьков вызовет ошибку, поэтому воздух и газ должны быть удалены до того, как жидкость достигнет расходомера. В других датчиках скорости проблемы могут возникнуть из-за обшивки трубопровода (ультразвук), или счетчик может перестать работать, если число Рейнольдса слишком низкое (для расходомеров вихреобразования требуется RD > 20 000).
Принимая во внимание эти соображения, следует помнить о массовых расходомерах, которые нечувствительны к изменениям плотности, давления и вязкости и не зависят от изменений числа Рейнольдса. Также недостаточно используются в химической промышленности различные лотки, которые могут измерять расход в частично заполненных трубах и могут пропускать крупные плавающие или осаждающиеся твердые частицы.
Обслуживание расходомера
Ряд факторов влияет на требования к техническому обслуживанию и ожидаемый срок службы расходомеров. Главным фактором, конечно же, является соответствие правильного прибора конкретному приложению. Плохо выбранные устройства неизбежно вызовут проблемы на ранней стадии. Расходомеры без движущихся частей обычно требуют меньше внимания, чем устройства с движущимися частями. Но все расходомеры со временем требуют обслуживания.
Для первичных элементов расходомеров дифференциального давления требуются обширные трубопроводы, клапаны и фитинги, когда они соединяются со своими вторичными элементами, поэтому в таких установках может потребоваться постоянное техническое обслуживание. Импульсные линии могут засориться или подвергнуться коррозии, и их необходимо очистить или заменить. А неправильное расположение вторичного элемента может привести к ошибкам измерения. Перемещение элемента может быть дорогостоящим.
Расходомеры с подвижными частями требуют периодической внутренней проверки, особенно если измеряемая жидкость грязная или вязкая.
Установка фильтров перед такими агрегатами поможет свести к минимуму загрязнение и износ. У приборов без препятствий, таких как ультразвуковые или электромагнитные счетчики, могут возникнуть проблемы с электронными компонентами вторичного элемента. Датчики давления, связанные с вторичными элементами, следует периодически снимать и проверять.
Области применения, в которых могут возникать покрытия, также являются потенциальными проблемами для беспрепятственных инструментов, таких как магнитные или ультразвуковые устройства. Если покрытие является изолирующим, работа магнитных расходомеров в конечном итоге будет нарушена, если электроды будут изолированы от жидкости. Это состояние можно предотвратить путем периодической очистки. У ультразвуковых расходомеров могут изменяться углы преломления, и звуковая энергия, поглощаемая покрытием, приводит к выходу из строя расходомера.
Расходомеры, расходомеры
SmartMeasurement™ — ведущий поставщик решений для измерения расхода с более чем 40-летним опытом разработки и применения различных технологий расходомеров.
SmartMeasurement предлагает широкий выбор расходомеров. Пожалуйста, ознакомьтесь с категориями ниже, чтобы узнать больше о наших предложениях продуктов.
Обзор измерения расхода
Расходомеры измеряют количество жидкости, проходящей через трубу или канал в любом состоянии, таком как жидкость, газ или пар. Расходомер откалиброван для определенного набора условий и не может одновременно измерять два состояния. Расходомеры старых технологий, такие как турбинные расходомеры или объемные расходомеры, обычно состоят из основного механического устройства, такого как вращающаяся турбина или набор шестерен, преобразователя для преобразования механического воздействия в электрический сигнал и преобразователя для обработки и отправки. сигнал на принимающее устройство, такое как компьютер или ПЛК. В последние годы использование первичных устройств было превзойдено конструкциями расходомеров, которые являются чисто электронными, состоящими только из преобразователей и преобразователей.
В этом типе конструкции преобразователь или датчик определяет скорость жидкости и отправляет необработанный сигнал на встроенный микропроцессор, встроенный в расходомер, который преобразует сигнал в различные значимые выходные данные.
Существует множество методов и технологий измерения расхода, и часто бывает очень сложно определить, какая технология лучше всего подходит для данного приложения. Некоторые расходомеры измеряют объемный расход, другие скорость или массовый расход, а некоторые определяют объемный расход на основе перепада давления, площади или силы. Таким образом, на каждую технологию могут по-разному влиять или вообще не влиять такие факторы, как плотность среды, вязкость, температура, давление или проводимость.
Большинство расходомеров измеряют скорость или скорость жидкости и используют площадь коррекции в трубе или канале для определения объемного расхода по уравнению Q (объемный расход) = V (скорость) X A (площадь коррекции). Примеры расходомеров, измеряющих скорость, включают магнитные, ультразвуковые, турбинные и вихревые.
Другие расходомеры, такие как расходомеры Кориолиса и тепловые расходомеры, измеряют массовый расход напрямую, в то время как расходомеры прямого вытеснения непосредственно измеряют объемный расход. Наконец, существуют дедуктивные расходомеры, которые не измеряют объем, скорость потока или массу, а скорее измеряют поток, делая вывод о его значении из других измеряемых параметров, таких как перепад давления на известном препятствии, сила, измеренная на цели, помещенной в профиль потока, или расходомеры с переменным сечением, которые связывают линейное перемещение поплавка с известной массой и геометрией с измеренным расходом.
Многие современные расходомеры оснащены встроенными вычислителями расхода для компенсации отклонений в реальных условиях процесса, таких как перепад давления, температура, вязкость и плотность, в режиме реального времени. Другие новые технологии, такие как технология Кориолиса или термодисперсия, позволяют измерять массовый расход напрямую, что означает, что на них не влияют изменения давления, температуры и вязкости, и они не требуют компенсации в реальном времени.
SmartmeasurementTM предлагает комплексный портфель всех технологий измерения расхода для решения любых условий эксплуатации, связанных с вашим конкретным приложением. Этот веб-сайт предоставляет ресурсы для объяснения теории работы каждого из них, а также инструменты, помогающие определить идеальный счетчик для вашей ситуации.
Другие расходомеры, такие как расходомеры Кориолиса и тепловые расходомеры, непосредственно измеряют массовый расход, в то время как только расходомеры прямого вытеснения непосредственно измеряют объемный расход. Наконец, существуют инференциальные расходомеры, которые не измеряют объемный, скоростной или массовый расход, а скорее измеряют расход путем вывода его значения из других измеренных параметров, таких как перепад давления на известном препятствии, сила, измеренная относительно цели, помещенной в профиль потока. , или расходомеры с переменным сечением, которые связывают линейное перемещение поплавка с известным массовым расходом и геометрией с измеренным расходом.
Многие современные расходомеры оснащены встроенными вычислителями расхода для компенсации отклонений в реальных условиях процесса, таких как давление, температура, вязкость и плотность, в режиме реального времени. Другие новые технологии, такие как технология Кориолиса или термодисперсия, позволяют измерять массовый расход напрямую, что означает, что на них не влияют изменения давления, температуры и вязкости, и они не требуют компенсации в реальном времени.
SmartmeasurementTM предлагает комплексный портфель всех технологий измерения расхода для решения любых условий эксплуатации, связанных с вашим конкретным приложением. Этот веб-сайт предоставляет ресурсы для объяснения теории работы каждого из них, а также инструменты, помогающие определить идеальный счетчик для вашей ситуации.
Как выбрать расходомер
Оценка любого расходомера для конкретного применения должна учитывать следующее:
1. Надежность
A) Содержит ли чувствительный элемент движущиеся части, требующие периодического обслуживания?
B) Содержит ли измеритель аналоговые преобразователи, которые могут дрейфовать со временем?
2.
Согласование параметров вашего приложения с технологией расхода
Подходят ли параметры расходомера, такие как размер трубы, расход, давление, температура и т. д., для конкретной технологии расхода? Пожалуйста, ознакомьтесь с загружаемыми технологиями и технологическими ограничениями – в метрических единицах или единицах США. Download Metric Download U.S.
3. Погрешность
Точность счетчика указана в процентах от полной шкалы или в процентах от показаний?
i) Высокая точность: 0,1 % для жидкости, 0,5 % для газа/пара
ii) Стандартная точность: 0,5 % для жидкости, 1,5 % для газа/пара
iii) Экономичная точность: >1 % для жидкости, > 2 % для газа/пара
iv) Каков диапазон регулирования или динамический диапазон? Коэффициент динамического диапазона является мерой диапазона измерения прибора и определяется как откалиброванная полномасштабная скорость потока, деленная на наименьшую скорость потока, которую прибор может измерить.
Расходомер, способный измерять расход в диапазоне от 10 до 100 галлонов в минуту, будет иметь динамический диапазон 10 или 10:1. Более высокий диапазон изменения обычно соответствует более высокому качеству и точности прибора.
4. Установка
Поскольку большинство расходомеров, которые измеряют скорость, чувствительны к турбулентности, они должны быть установлены в определенной точке технологического трубопровода, который содержит отрезок прямой жесткой трубы, достаточной длины для обеспечения ламинарного потока. потока, чтобы счетчик мог обеспечивать стабильные и точные показания. В отрасли расходомеров это называется прямолинейным требованием. На следующей диаграмме показаны максимальные и минимальные длины прямой трубы, необходимые для каждой из технологий измерения расхода. Загрузка
5. Диапазон цен
Доступны расходомеры с широким спектром возможностей и ценовых категорий. Выбор расходомера для любого данного приложения — это процесс балансировки требований и потребностей приложения с суммой денег, заложенной в бюджете на оборудование.
В следующей таблице представлены типичные цены на различные технологии измерения расхода с разбивкой по отраслям/областям применения. Download
6. Технология Best Fit Flow
Оптимальная технология измерения расхода на основе жидких сред: жидкости, газы и пар можно измерять с помощью нескольких различных технологий измерения расхода. После того, как выбор был сужен на основе фазы среды, необходимо принять во внимание другие специфические для применения факторы, связанные со средой, такие как химическая совместимость со смачиваемыми частями измерителя, вязкость среды и плотность среды. Скачать
7. Старая технология против новых потоковых технологий.
Некоторые потоковые технологии, такие как прямое вытеснение, турбина, дифференциальное давление, существуют уже не менее ста лет и доказали свою надежность. Однако в этих технологиях также используются механические детали, которые подвержены износу, что может увеличить расходы на техническое обслуживание и общую стоимость владения.
Другие новые технологии, такие как ультразвук, могут иметь более высокие первоначальные затраты, но их намного проще установить, и они не имеют изнашиваемых механических частей. В результате эти инструменты имеют более низкую общую стоимость владения в течение всего срока службы прибора. При выборе расходомера стоимость установки и общая стоимость владения должны оцениваться вместе с первоначальной ценой покупки. Посмотри пожалуйста. Загрузить
8. Условия установки, которых следует избегать
Любая данная технология измерения расхода имеет определенные условия, которых необходимо избегать. Эти условия могут включать в себя такие вещи, как чрезмерная вибрация, высокое содержание взвешенных твердых частиц, недостаточно прямые участки трубопровода или другие факторы. Проконсультируйтесь с одним из инженеров по применению SmartMeasurement, если есть сомнения относительно пригодности измерителя в конкретной среде или приложении.
Настройка расходомера
В каждом листе данных продукта SmartMeasurement верхняя часть четвертой страницы зарезервирована для клиентов, чтобы они могли ввести свои условия процесса для оценки.
Следующая информация ДОЛЖНА быть оценена, чтобы выбрать лучший расходомер для вашего приложения. После определения идеальной технологии измерения расхода с помощью приведенной ниже таблицы необходимо заполнить информацию в верхней части страницы 4 соответствующего паспорта, чтобы сузить выбор до конкретного кода модели. Эта информация обычно состоит из:
1. Название и фаза текучей среды
A) Жидкость – все расходомеры могут измерять жидкости, кроме тепловых
B) Газ – тепловые, вихревые, дифференциальные, кориолисовые и некоторые ультразвуковые
C) Паровые – вихревые и дифференциальное давление
2. Диаметр трубы или размер канала
3. Условия эксплуатации
C) Температура (от максимальной до минимальной)
Инженеры по применению SmartMeasurement могут помочь определить наилучшую технологию для вашего приложения и составить код конкретной модели.
Пожалуйста, перейдите по адресу:
См. «Лучшие технологии измерения расхода для каждого состояния жидкости» Скачать
Рекомендуемые расходомеры
| Технологии | Поток газа | Жидкий поток | Поток пара | Размер линии | Температура | Давление | Вязкость | Точность | Соображения |
|---|---|---|---|---|---|---|---|---|---|
| ALCM Кориолисовые расходомеры | Недоступно в SmartMeasurement | 0~18 тыс. | Невозможно измерить | 15мм~200мм ½~8 | -50 ~ +200 °C -58F ~392 °F | 420 бар 6920 фунтов на кв. дюйм | < 30 сП | ±0,15% от показаний | Избегайте вибрации |
| Расходомеры перепада давления ALDP | Неограниченный поток | Неограниченный поток | Неограниченный поток | 15-3K мм | от 196 до 850 °C | 420 бар 69200 фунтов на кв. | < 30 сП | ± 0,2 % и ± 0,5 % от показаний | Должен включать передатчик DP |
| АЛМАГ Магнитные расходомеры | Невозможно измерить | 0 ~ ± 12 м/с | Невозможно измерить | 6 ~ 2K мм | 180°C | 350 бар | < 30 сП | ±0,5% от показаний | ТОЛЬКО проводящие жидкости |
| Поршневые расходомеры ALPD Positive | Недоступно в SmartMeasurement | 0~ 27 тыс. л/мин | Невозможно измерить | 6 ~ 400 мм | 0 ~ +250 °C | 1600 бар | 5 ~ 1000K сСт | ±0,1% от показаний | Жидкости должны быть чистыми |
| Тепловые расходомеры ATMF | 0 ~ 200 м/с | Невозможно измерить | Невозможно измерить | 6,3 ~ 1 тыс. мм | 0 ~ +450 °C | 40 бар | Невозможно измерить | ±1% от показаний | Газы должны быть чистыми |
| ALTM Турбинные расходомеры | Недоступно в SmartMeasurement | 0 ~ 25 тыс. л/мин | Невозможно измерить | 15 ~ 250 мм | -275 ~ +350 °C | 4000 бар | 0 ~ 60 сСт | ±0,15% от показаний | Жидкости должны быть чистыми |
| ALSONIC Ультразвуковые расходомеры | Недоступно в SmartMeasurement | 0 ~ ± 32 м/с | Недоступно в SmartMeasurement | Неограниченный | 20 ~ +300 °C | Неограниченный | | ±0,5% от показаний | < 30% твердых веществ -TT неограниченный DPL |
| ALVAMT Расходомеры с переменным сечением | 0 ~ 4 тыс. | 0 ~ 3333 л/мин | Невозможно измерить | 6 ~ 200 мм | -80 ~ +200 °C | 40 бар | < 300 сП | ± 1% от показаний | Жидкости должны быть чистыми |
| АЛВТ Вихревые расходомеры | 3~180 тыс. |
