Как сделать фрезерный станок по дереву? Чтобы изготовить дома различные изделия из дерева или металла, удивить своих друзей и знакомых своим мастерством, следует смастерить универсальный фрезерный станок по дереву своими руками.

Зачем делать станок, если легче купить готовый в магазине? Все дело в том, что фрезеровочный аппарат с множеством функций стоит дорого, а часть из них не понадобятся в хозяйстве.

Сделанный самостоятельно будет включать все нюансы и соединения по личному желанию. И для изготовления подойдут подручные материалы, станок выйдет недорого.

Содержание

  • Подготовка
  • Станок из дрели
  • Стационарное устройство
  • Обработка металла
  • Правила

Подготовка

В первую очередь необходимо определиться для каких целей будет использоваться оборудование. Идеальное решение – заранее подготовить чертеж.

Чертеж фрезерного станка

На схеме необходимо заметить нахождение включателей, указать, где будет расположен вал и дополнительные приспособления. Это делается для того, чтобы во время работы уже была готовая схема поэтапных действий.

А также благодаря чертежу, строитель увидит, в каком месте лучше закреплять все комплектующие, чтобы это было удобно и функционально.

Заранее обязаны быть подготовлены все материалы:

  • двигатель, если он пригодится при изготовлении;
  • доски;
  • фанера;
  • гайки;
  • болты.

Болты

Тогда и вся работа займет немного времени, но уже в ближайшее время мастера могут использовать мини-станок по его назначению.

Станок из дрели

Наиболее простой вид, но имеет свои нюансы. Самодельный фрезерный станок по металлу или дереву из обычной дрели не позволяет точно придерживаться необходимой обработки.

Механизм работы со станком:

  • для начала следует приготовить заготовку, она будет удерживать будущий мини-станок в одном положении;
  • необходимо установить дрель фрезу;
  • зажать головку.
  • из доски необходимо подготовить зажим, его крепят к ограничителю. Если упереть ограничитель, то фрезер будет двигаться по одной линии, которая и определит расположение паза.

Стационарное устройство

Стационарный самодельный фрезерный станок по дереву своими руками по сборке ничем не отличается от заводской комплектации. Для сборки понадобится:

  • Стол – размер стола для фрезерного станка подбирает хозяин, в зависимости от своих потребностей. На нем следует установить крепеж, который указывает на размеры перемещения фрезы.
  • Станина – это основная часть оборудования, куда закрепляется столешница, фреза. Выбираются надежные и прочные материалы.
  • Фреза – подойдут подручные материалы, к примеру, та же дрель, а также под силу сделать самостоятельно из электродвигателя и шпинделя.

Шпиндель ETT80-0.75

Решают перед сборкой фрезерного станка по дереву, в какой плоскости будете производить обработку дерева: вертикально или горизонтально. От этого зависит установка всех запчастей, рассмотреть следует на примере вертикальной обработки:

  • Для подготовки станина, в чертеже необходимости нет. Но предпочтение следует отдать раме с уголками из металла, ее необходимо закрепить болтами ДСП.
  • Следует определиться с местом, где выйдет вал фрезерного оборудования. Подготовить дырку, но вал обязан быть меньше отверстия.
  • Необходимо закрепить болгарку, используя хомуты, их следует заранее закрепить болтом.
  • Надо подобрать фрезы – они обязаны напоминать диск по установке на вал. Закрепите гайкой.
  • Если для фрезерования берутся фрезы шпоночного вида, следует подготовить переходник.

Важным условием остается установка на столе направляющих элементов. По ним будет передвигаться заготовка, для удобства направляющие изготавливаются из дерева. Этот материал позволяет создать различное направление, эти изделия мастера могут легко снять, но при работе их следует закрепить болтами.

Если сравнить стационарный аппарат со станком из дрели, то первый вариант значительно выигрывает, так как точность процесса работы на высшем уровне. Но его сложнее построить своими руками из подручных материалов.

Но после монтажа всего оборудования мастера могут с точностью сказать, что станок, изготовленный своими руками, будет усердно служить несколько лет.

Аппарат из дрели также имеет преимущество – его просто сделать, но долгосрочность его использования точно предсказать невозможно.

Обработка металла

Для своих целей легко изготовить и фрезерный станок по металлу своими руками. Придерживаясь правилам сборки, специалисты могут быстро соорудить качественное оборудование, оно будет красиво внешне, качественное и прослужит долго. Следует рассмотреть инструкцию сборки:

  • Следует изготовить крышку для будущего станка. В качестве материала изготовления следует отдать свое предпочтение фанере. Для подготовки крышки, необходимо вырезать из фанеры несколько участков определенных размеров, они подойдут к будущему оборудованию. Заключительный этап: скрепление заготовок между собой.
  • Установка крепежных элементов, установка самого фрезера и дополнительных частей станка – всю работы делать необходимо аккуратно. Спешка никому пользы не принесет.
  • Сборка стола и крепление на нее монтажной пластинки – для этого на подготовленном столе делается небольшое углубление. Контуры полностью обязаны соответствовать пластине. Монтажная пластинка закрепляется с использование скотча.
  • Прокладки – они устанавливаются по контуру пластины, необходимо прижать их. Для этих целей подойдут струбцины.
  • Копировальный фрезер – его необходимо установить в подшипниковые узлы.
  • На рабочем столе понадобятся отверстия, их делают обычной дрелью.
  • Сбор основания – все делается с точностью по подготовленному чертежу.

Строение фрезерного станка

Правила

Чтобы самодельный фрезерный станок по дереву прослужил долго и имел идеальный вид, необходимо соблюдать несколько правил при сборке:

  • Самоделки из дерева необходимо хорошенько отшлифовать и обработать специальной пропиткой из масла. Это предотвратит готовое оборудование от гниения и внешних факторов.
  • Все включатели и система оправления делается в доступном месте, это делается для личного удобства.
  • Особое внимание необходимо обратить на патрубок, он отвечает за сбор мелкой стружки во время работы фреза.
  • Фрезерный станок своими руками необходимо собирать, внимательно соблюдая инструкцию.

При соблюдении простых правил выполненный самодельный фрезерный станок по дереву своими руками или по металлу прослужит долгое время.

Видео по теме: Самодельный фрезерный станок

Фрезерный станок по дереву своими руками: размеры, чертежи

При организации небольшой мастерской по изготовлению мебели желательно создать фрезерный станок по дереву своими руками. Это устройство может выполнять самые разные работы по обработке древесины.

Конструкций самодельных фрезеров много, необходимо определиться с необходимой схемой фрезерования, исходя из предполагаемых задач.

  1. Типы фрезерных станков для мебельного производства
  2. Разработка конструкции
  3. Этапы создания своими руками
  4. Проектирование
  5. Изготовление уникальных деталей
  6. Сборка и запуск в эксплуатацию
  7. Изготовление одношпиндельного фрезерного станка
  8. Пошаговая инструкция
  9. Разработка конструкции копировального фрезерного станка
  10. Основы копирования
  11. Конструкция пантографа

Типы фрезерных станков для мебельного производства

В деревообрабатывающих цехах фрезерованием обрабатывают детали разной формы. Сложные профили получают с помощью фасонных фрез. Ведут прямолинейную и криволинейную обработку. Самыми популярными являются:

  • Одношпиндельные станки стандартного типа – в них используется вертикальный шпиндель, на который крепится фреза определенного вида.
  • Горизонтальные одношпиндельные станки – в этих конструкциях в горизонтально ориентированный шпиндель устанавливается патрон с фрезами. На подобных устройствах фрезеруют пазы для установки замков, площадки для монтажа петель и иные полости.
  • Наклонные шпиндельные головки используют при соединениях на ус.
  • Перемещаемые фрезерные шпиндели применяют в присадочных станках для профилирования пазов типа «ласточкин хвост» (в дальнейшем детали соединяют с помощью шпонок Хоффмана).
  • Копировальное фрезерное оборудование позволяет изготавливать детали сложной формы. Конструктивно подобные устройства выполняют по разным схемам. С их помощью по одной модели изготавливают сотни копий за смену.
  • Четырехстороннее фрезерное оборудование обрабатывает длинномерные заготовки, которые в дальнейшем используются для настилки пола, отделки внутренних или наружных стен.
  • Фрезерные станки с ЧПУ могут выполнять изготовление изделий сложной формы. Например, из комлевой части дерева подобные устройства могут вырезать деревянные статуи (часто используют для украшения лестниц, изготовления барельефов, ажурной резьбы и иных весьма дорогих изделиях).

Разработка конструкции

Перед началом изготовления следует определиться с типом самого станка, который необходим для конкретного мастера. У каждого могут быть свои предпочтения. Возможно, что для работы можно обойтись обычным ручным фрезером. Разные фирмы выпускают разнообразный электрический инструмент.

Он оснащен необходимыми приспособлениями и специальными шкалами. С их помощью умелый специалист может изготавливать самые разные типы деталей.

Для пользователей электрических ручных фрезеров выпускают наборы фрез. Достаточно подобрать необходимый инструмент, чтобы наладить производство оригинальных и однотипных деталей.

Важно! Довольно часто при изготовлении стационарного оборудования за основу используют ручной фрезер. Сравнительно недорогое изделие нетрудно приспособить в соответствующих оправках и направляющих.

Этапы создания своими руками

Проектирование

Чтобы сделать фрезерный станок по дереву, нужно представить его использование в своем цеху. Любая работа начинается с проработки конструкции. Прорабатываются эскизы, разрабатываются рабочие чертежи сборочных узлов и отдельных деталей.

Для современных конструкторов предлагаются десятки инженерных программ трехмерного моделирования, которые помогают представить будущее изделие в виде твердотельного изделия. Сразу ведется проектирование целых узлов станка.

Здесь вносятся готовые детали, которые можно приобрести в торговой сети, а также элементы собственного изготовления. Их предстоит изготовить на имеющемся оборудовании или заказать у специалистов, имеющих необходимую оснастку.

Трехмерная модель тумбы фрезерного станка:

  1. Боковая стенка.
  2. Опорный ролик.
  3. Опорная поверхность.
  4. Внутренние стенки тумбы.
  5. Задняя стенка.

3D-модель на экране монитора можно заставить «работать», чтобы проверить работоспособность будущего технологического оборудования на стадии проектирования. При необходимости нетрудно внести необходимые коррективы.

Электронная модель может претерпеть разные изменения, помогающие достигать оптимальные соотношения между размерами и иными геометрическими параметрами. На этой стадии отрабатывается принцип работы фрезерного станка, подбирается будущий инструмент для производственных процессов.

Трехмерная модель столешницы фрезерного станка:

  1. Боковая планка (необходима для закрепления к тумбе).
  2. Передняя стенка (царга).
  3. Отверстия для установки.
  4. Стенка для упора.
  5. Саморезы для сборки элементов.
  6. Косынка (усиление для перпендикулярных поверхностей).
  7. Опорная поверхность.

Изготовление уникальных деталей

Следующим этапом является изготовление деталей устройства, а также приобретение комплектующих (всем известно, что не стоит изобретать те заготовки, которые проще купить).

Монтировать оборудование необходимо на прочных опорах, поэтому сначала изготавливается сам стол. На нем в дальнейшем будет размещен самодельный фрезерный станок.

Выбор у изготовителя большой. Используются:

  • Деревянная конструкция, из брусков выпиливаются заготовки, а потом собирается стол. Применяют клеевое соединение, дополнительно крепят с помощью саморезов. Они фиксируют детали относительно друг друга. После полимеризации клея дополнительно усиливают соединения.
  • Многие предпочитают сварные пространственные конструкции. В них используют профильные прямоугольные или квадратные трубы. Масса изделия небольшая, прочность высокая. К металлу несложно закреплять отдельные фрагменты станка, достаточно просверлить стенки труб в нужном месте и установить резьбовые шпонки.
  • Некоторые мастера предпочитают полностью сборно-разборную конструкцию. Преимущество в том, что при необходимости всегда можно дополнить устройство какими-либо опциями.

Сборка и запуск в эксплуатацию

Самый ответственный этап – это сборка фрезерного станка. Здесь возможны варианты, когда все получилось. Сразу возможен запуск в производственные цепочки. В технологических картах вносят операции, которые выполняются на подобном оборудовании. Подбирается инструмент, и описываются особенности выполнения с его помощью определенных видов работ.

Бывает, что на каком-то этапе допущена ошибка. Тогда придется вносить необходимые коррективы. Важно, довести работу до логического конца.

Чтобы любой пользователь в будущем мог выполнять работу, составляется инструкция по эксплуатации. В ней указывается последовательность включения, безопасной работы и выключения. Обязательный пункт – это меры безопасной работы. Каждый, кто приступает к работе (при работе по найму) подписывает в журнале по охране труда, что прошел подробный инструктаж по технике безопасности на рабочем месте.

Изготовление одношпиндельного фрезерного станка

Необходим горизонтальный стол. Для изготовления подходят литые из чугуна плиты (самый лучший вариант), листы ДСП (ламинированные), МДФ или фанера. На нем устанавливают направляющие линейки.

Между линейками монтируется шпиндель. На нем размещают фрезы. Направляющие можно смещать относительно инструмента. Именно так регулируется глубина обработки.

При установке шпинделя монтируют дополнительные подшипники. Необходимость усиления узла объясняется довольно просто: необходима достаточная прочность, чтобы не возникали неконтролируемые перемещения.

Внимание! Оптимальным вариантом будет использование ручного электрического фрезера. У него имеются электродвигатель, цанговый патрон, точки крепления. Легко включать, выключать, регулировать вылет по высоте. Замена инструмента – это дело нескольких секунд.

Если необходима глубокая обработка (более 20…30 мм), то используют мощные двигатели (более 2 кВт). На валу устанавливают план-шайбу. С ней крепят патрон или шпиндель под фрезу.

При выборе мотора предпочтение отдают высокоскоростным (высокооборотистым двигателям). Чем выше частота вращения вала, тем лучше качество обработанной поверхности.

Важным элементом для деревообрабатывающего оборудование будет система пылеудаления. При работе образуются опилки, стружка и довольно много пыли. Поэтому в крупных цехах создают аспирационные системы.

В небольших производствах ограничиваются применением пылесосов. Они включаются одновременно с подключением основного электродвигателя. Пыль удаляется из зоны резания и накапливается в специальных мешках. По мере наполнения от отходов обработки избавляются.

Пошаговая инструкция

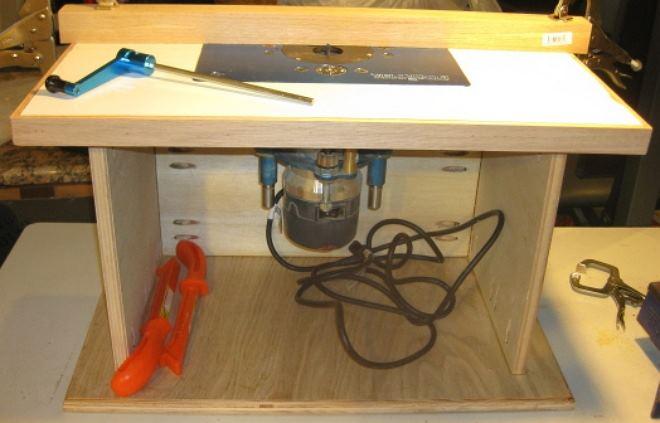

Работа начинается с изготовления элементов стола. Их изготавливают из ламинированного ДСП. Для большей жесткости необходимо столешницу делать двухслойной. Тогда общая толщина составит 32 мм.

Выпиливание выполняется на раскроечном циркулярном станке. Детали выпиливаются без припусков на последующую обработку. Кромки оклеиваются меламиновой кромочной пленкой.

Чтобы в дальнейшем проще производить монтаж элементов станка, выпиливается прямоугольное отверстие. В нем устанавливается опорная плоскость. К ней крепится фрезер.

Под рабочую часть фрезера высверливается отверстие. Сквозь него будет производиться монтаж инструмента. Для фиксации внутри вставки сверлятся отверстия. Головки болтов будут утоплены внутри отверстий большего диаметра.

На рабочем столе выполняется разметка под установку вспомогательных элементов: направляющих пластин и передвижных упоров. Здесь же продумывается вопрос об монтаже системы отсоса отходов деревообработки.

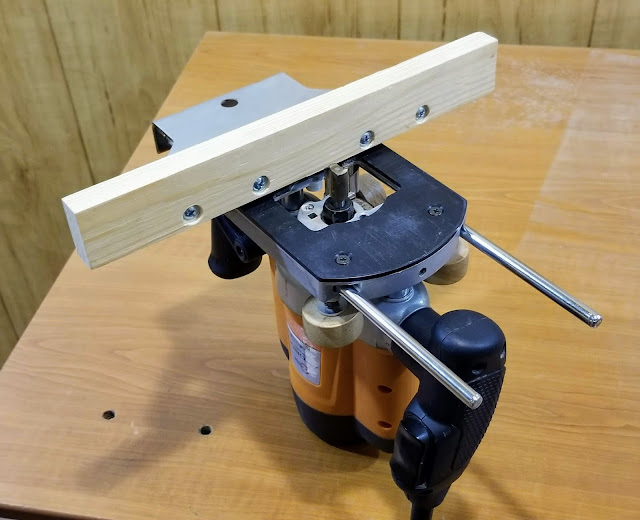

В направляющих фрезеруются специальные пазы. При работе можно изменять положение направляющих в зависимости от типа используемых фрез. По необходимости их можно раздвинуть, увеличив расстояние между опорами.

Сами направляющие могут перемещаться вперед и назад. Тем самым меняется глубина обработки. Ее выставляют в зависимости от используемых фрез и требований конструктора изделий из древесины.

Готовый агрегат для фрезерования пазов разного типа удобен в работе. Наличие реверса позволит использовать фрезы разных типов.

Одношпиндельный станок получил наибольшее распространение в деревообрабатывающих цехах. При необходимости направляющие снимаются. Используются фрезы, оснащенные специальными подшипниками. С подобным инструментом производится обработка изделий со всех сторон.

Видео: самодельный фрезерный станок.

Разработка конструкции копировального фрезерного станка

Основы копирования

Копировальный фрезерный станок в своей основе использует элемент пантографа. Этот прибор позволяет по одной поверхности вести копир. С другой стороны устанавливается исполнительный инструмент. В чертежных приспособлениях используют карандаш (ручку). В станках на втором крыле пантографа устанавливают инструмент.

Конструкция пантографа

В основе конструкции используется параллелограмм. Эта геометрическая фигура позволяет проводить параллельные линии или эквидистантные кривые. Одно плечо фиксируется жестко, относительно него производится копирование.

Копир ведут по линиям оригинала. Расположенный на свободном плече карандаш повторяет все перемещения. Остается копия следа на другом листе.

При необходимости изменения масштаба у пантографа предусмотрены несколько дополнительных отверстий. Шарниры устанавливают в другую группу отверстий, в результате изменяется масштаб изображения. На простых пантографах можно увеличить или уменьшить отображение в несколько раз.

Схема копировального фрезера:

  1. Щуп копира.
  2. Фрезерующая головка.
  3. Механизм уравновешивания масс.
  4. Ограничитель поперечного перемещения копира.
  5. Механизм ограничения поворота.
  6. Фиксатор оригинала и копируемого изделия.

В трехмерном копировании необходимо использовать ось, относительно которой будет производиться перемещение элементов станка. На рамке располагаются щуп и фрезерная головка. Вся рамка перемещается по оси. Имеются ограничения в поперечном перемещении. Угол подъема и опускания рамки тоже имеет определенные ограничения.

Образец (оригинал) и обрабатываемая деталь устанавливаются на столе. Их фиксируют жестко, чтобы при копировании полностью повторять форму оригинала.

Внимание! В особых случаях предусматривается многократная переустановка образца и детали.

Более сложные изделия методом фрезерования выполняются на оборудовании с числовым программным управлением. В них управление перемещением фрезерной головки определяется исполнительными устройствами.

Republished by Blog Post Promoter

СДЕЛАТЬ ЛАБОРАТОРИЮ | MakerWeb



Знакомство с ресурсами

Make Lab содержит широкий спектр инструментов и оборудования и позволяет производить широкий спектр материалов. Для использования некоторых ресурсов требуется наша сертификация, но большинство инструментов можно использовать бесплатно, и сотрудники Maker Web могут помочь вам изучить и использовать все инструменты. От передовых технологий ЧПУ и 3D-печати до традиционных ручных и электрических инструментов, лаборатория предлагает множество возможностей для изучения создания вещей в различных масштабах и из различных материалов. Пожалуйста, ознакомьтесь со списком инструментов и оборудования и зайдите в лабораторию, чтобы исследовать и использовать ресурсы. Лаборатория открыта для всех в сообществе кампуса, и мы здесь, чтобы помочь вам.

СМОТРИТЕ ПОЛНЫЙ СПИСОК ИНСТРУМЕНТОВ И ОБОРУДОВАНИЯ (регулярно обновляется)

ИНСТРУМЕНТ СЛОМАН? ВЫ ХОТИТЕ ЗАПРОСИТЬ НОВЫЙ ИНСТРУМЕНТ ИЛИ РЕСУРС? ОТПРАВЬТЕ ЗАЯВКУ ЗДЕСЬ





Получение сертификата для использования фрезерного станка Bridgeport и токарного станка по металлу

Студенты и преподаватели теперь могут получить сертификат для использования фрезерного станка и лаборатории Make Lab в течение часов. Никаких предварительных знаний или опыта не требуется, и процесс сертификации предназначен для новичков! Нажмите на ссылку ниже, чтобы запланировать посещение. Пожалуйста, не забудьте взять с собой защитные очки. Практические занятия проходят один на один с сотрудником лаборатории и занимают около часа. Перед визитом ознакомьтесь с соответствующими PDF-файлами с инструкциями по сертификации ниже. Имейте в виду, что эти две машины имеют свою особую сертификацию. Чтобы использовать обе машины, вы должны быть сертифицированы на обеих и вам нужно будет записаться на две встречи. Обратите внимание, что мельница и токарный станок могут ТОЛЬКО доступ сертифицированным пользователям в наши часы работы под наблюдением сотрудника Maker Lab.

Зарегистрируйтесь на прием к сертификации обработки

Просмотреть учебник по сертификации Бриджпорта Milling

Обзор учебник по сертификации металлических токарных станков

Студенты и преподаватели теперь могут получить сертификат на использование сварочного аппарата Make Lab в рабочее время. Никаких предварительных знаний или опыта не требуется, и процесс сертификации предназначен для новичков! Нажмите на ссылку ниже, чтобы запланировать посещение. Все защитное оборудование и материалы предоставляются, но вы должны быть одеты в туфли с закрытыми носками и длинные брюки (предпочтительно джинсы) для сертификации. Практические занятия проходят один на один с сотрудником лаборатории и занимают около часа. Обратите внимание, что сварщик может ТОЛЬКО доступ сертифицированным пользователям в наши часы работы под наблюдением сотрудника Maker Lab.

ЗАПИСАТЬСЯ НА СЕРТИФИКАЦИЯ ПО СВАРКЕ

Ознакомьтесь с сертификацией по сварке MIG До записи на прием!

Используйте наши 3D-принтеры, чтобы воплотить свои проекты в жизнь и использовать возможности быстрого прототипирования

Хотя вы можете отправлять и получать 3D-отпечатки через нашу лабораторию 3D-печати, теперь также можно использовать Make Lab принтеры самостоятельно, если вы хотите узнать больше о процессе и работать на машине. В Make Lab установлены два (удобных в использовании) 3D-принтера Flash Forge Adventurer 3 для студентов и преподавателей. Машины сделаны для начинающих и очень просты в использовании. Никаких предварительных знаний не требуется, а учебные материалы расположены внизу и в лаборатории, так что машины готовы к использованию кем угодно, независимо от уровня опыта. У нас есть программное и аппаратное обеспечение, которое вам нужно, так что приходите попробовать! Перейдите по ссылкам ниже, чтобы узнать, как использовать машины и программное обеспечение, используемые для создания файлов 3D-печати.

Учебные пособия по 3D-печати

(Они распечатываются и переплетаются на машинах в Make Lab, поэтому, если хотите, можете просто отправиться в лабораторию и приступить к работе!)

ШАГ 1: FLASHPRINT 3D ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ПРИНТЕРА

ЭТАП 2: FLASHFORGE ADVENTURER 3 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Воспользуйтесь нашей вакуум-формовочной машиной для воспроизведения сложных форм и создания мультипликаторов!

Студенты и преподаватели теперь могут научиться пользоваться вакуумным формовщиком, ознакомившись с приведенным ниже учебным пособием по вакуумному формовщику Centroform и принеся материалы в лабораторию Make Lab в часы работы нашего персонала. Никаких предварительных знаний или опыта не требуется, и это простая машина в эксплуатации. Вы просмотрите печатную версию учебника с сотрудником у станка и воспользуетесь нашими образцами пресс-форм, или вы можете принести свои собственные и фактически сформировать свой лист. После того, как вы ознакомитесь с учебным пособием с сотрудником и сформируете свой первый лист, вы можете свободно использовать машину в часы работы нашего персонала. Обратите внимание, что вы можете формировать только материалы, рекомендованные в руководстве, и требуемый размер листа составляет 21-1/4″ x 30-1/4″ 9.0003

Ознакомьтесь с учебным пособием по вакуумной формовке и принесите материал в лабораторию изготовления, чтобы приступить к работе!



Воспользуйтесь преимуществами продвинутого цифрового производства, изучив программное обеспечение и отправив собственные файлы фрезерной обработки с ЧПУ.

Студенты и преподаватели скоро смогут отправлять файлы на наш новый фрезерный станок с ЧПУ Tormach 770M (с числовым программным управлением). Это 3-осевой субтрактивный производственный станок для резки и резьбы по металлу, способный создавать невероятно сложные и точные объекты. Эта ультрасовременная машина позволяет уместить передовые производственные процессы на ладони, а наши будущие 9Процесс сертификации 0108 позволит вам узнать о производственных ограничениях и возможностях, а также о реальных рабочих процессах, связанных с цифровым преобразованием в физическое. После того, как вы прошли сертификацию, вы можете в любое время представить свои проекты нашим сотрудникам, и они покажут вам, как работает машина, когда они оживят вашу деталь. Перейдите по ссылкам ниже, чтобы узнать больше о машине и ее возможностях. Оставайтесь с нами для получения более подробной информации или отправьте запрос, чтобы узнать больше о новой машине и о том, как вы можете ее использовать.


Tormach 770M Spec Seate

Tormach Videos

Другие полезные ресурсы и ссылки

Введение в фрезерование и токарные операции

Введение в Geometric Dimensioning и Aperting

Machinery Machinery

9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2

9000 2

9000 2

. фрезерный станок Bridgeport

ВИДЕО: Как пользоваться станком Bridgeport и его возможностями

Настольный фрезерный станок с ЧПУ для дома и бизнеса

Настольный фрезерный станок с ЧПУ – это современный компактный станок с относительно невысокой производительностью, с которым можно не только заниматься любимым хобби но и сделать продукцию на заказ. Постепенно осваивая тонкости работы на станке, можно даже наладить прибыльный бизнес, например, изготовление мебели или рекламной продукции.

Между тем инвестиции относительно невелики. И для освоения этой техники не нужно проходить длительное и дорогостоящее обучение.

Настольный фрезерный станок с ЧПУ конструкция

Станок состоит из нескольких основных компонентов.

  • Фреза — это специальный инструмент, который используется для обработки материалов.
  • Цанговый патрон — это устройство, с помощью которого фреза крепится и надежно удерживается на месте во время работы.
  • Шпиндель — это деталь, которая задает вращение мельницы.
  • Портал представляет собой подвижную конструкцию, на которой установлен шпиндель с фрезой.
  • Двигатели. Их в машине как минимум две: одна обеспечивает движение фрезы, а другая – рабочего стола.
  • Редукторы — это устройства, которые передают движение от двигателя к зубчатому колесу. Его движение по винтовым стойкам позволяет порталу двигаться.
  • Направляющие представляют собой металлические «рельсы»: по ним портал перемещается горизонтально – по осям X и Y.
  • Система управления. Он включает в себя плату PCI, контроллер и интерфейсную плату LPT.
  • Блок питания, входящий в комплект.

В зависимости от модели станок может включать систему охлаждения, систему автоматической смены инструмента и поворотное устройство. Вакуумный стол — еще одна функция, которую можно включить в конфигурацию оборудования.

Рабочий инструмент (фреза) может перемещаться в трех направлениях: вверх-вниз, вертикально, а также горизонтально вдоль и поперек рабочей зоны.

Производители также предлагают дополнительные опции. Среди них наличие четвертой оси движения инструмента. Это дает возможность создавать продукцию не только в формате 3D, но и в формате 5D.

Где используются фрезерные станки с ЧПУ?

Применений для такого оборудования очень много. Компактные станки удобны для изготовления оригинальных сувениров, мебели и обработки различных элементов из дерева. Мини-фрезерные станки также используются в промышленности, где они помогают вырезать различные детали с высокой точностью.

Для гравировки и резки дерева лучше использовать граверы Wattsan.

Мы будем рады проконсультировать вас с самого начала

Свяжитесь с нами сейчас.

Сделать запрос

Какой мини-фрезерный станок с ЧПУ лучше всего подходит для домашнего использования?

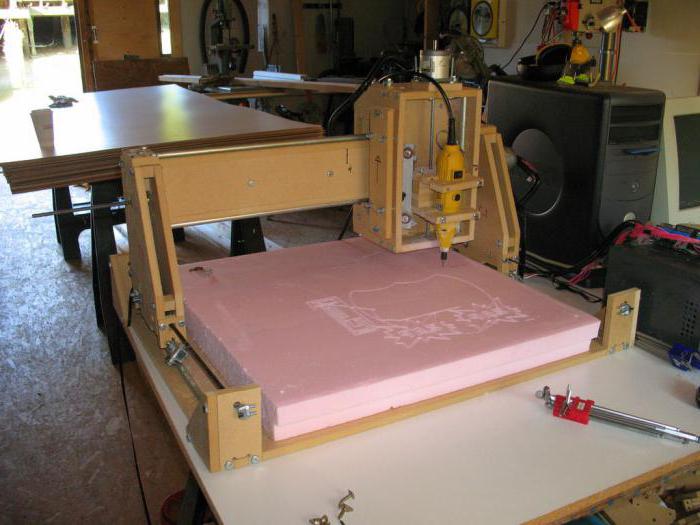

А что, если не тратить деньги, а вместо этого сделать небольшую машинку своими руками? Чертежи с комментариями можно найти в Интернете. А в магазинах вы найдете практически все необходимое для оформления такой машины.

Это определенно поможет сэкономить деньги. Но добиться такого же качества обработки материалов на станке ручной работы, как на заводском оборудовании, не получится. Качество продукта будет ниже. На его изготовление уйдет больше времени. И вряд ли сможет конкурировать с продукцией, созданной на профессиональной машине.

Фирменное оборудование, которое уже зарекомендовало себя, в любом случае будет работать лучше. Что касается стоимости, а также соотношения цена-качество, то вариантов на мировом рынке предостаточно. Следует только выбрать наиболее оптимальные для ваших задач.

Если вам нужно резать дерево, используйте станки для резки Wattsan.

Давайте рассмотрим некоторые популярные модели.

WATTSAN 0404 мини

Машина компактна и проста в эксплуатации. Среди преимуществ модели специалисты отмечают высокую точность резки. Это обеспечивается за счет цельнолитого корпуса, придающего устойчивость и снижающего вибрацию инструмента при работе. Шпиндель (N=1,5 кВт) с цанговым патроном ЭР-11 вращается со скоростью более 24000 об/мин и перемещается в рабочей зоне со скоростью 6000 мм в минуту.

Современное программное обеспечение NcStudio позволяет выполнять сложные операции и создавать мелкие детали. Станок оснащен шаговым двигателем и водяным охлаждением.

Дополнительным преимуществом являются низкие затраты на обслуживание. На этом станке можно выполнять 3D-обработку заготовок, делать гравировку, резать разные материалы. Рабочая зона 400 на 400 на 100 мм. Вес машины 100 кг.

При желании можно расширить возможности модели. Например, можно купить и установить DSP-контроллер RichAuto A11, добавить датчик рабочего инструмента. Собрать систему смазки узлов масляным туманом или установить систему аспирации.

WATTSAN 0609 мини

Wattsan 0609 mini — настольный фрезерный станок с большой рабочей зоной 600 на 900 мм. Однако, как и все другие станки Wattsan, модель 0609 mini имеет прочный прочный корпус, который нейтрализует вибрации, обеспечивая точность. Каркас отжигается на дистанционное напряжение, поэтому вы можете быть уверены, что фрезеровка не ляжет в процессе эксплуатации из-за температурных или механических факторов.

Станок комплектуется шпинделем мощностью 1,5 кВт и цанговым патроном ER-11. Скорость вращения шпинделя составляет 24000 об/мин, а скорость холостого хода портала до 7000 мм в минуту.

Фрезерный станок с ЧПУ управляется через систему, управляемую NCStudio, которую можно легко модернизировать с помощью контроллера DSP для упрощения использования.

Wattsan 0609 mini – идеальная модель для тех, кто хочет в будущем превратить свое хобби в бизнес, так как машинка обладает всеми функциями, необходимыми как для любительского, так и для профессионального использования.

WATTSAN M1 6090

Модель имеет сварную усиленную стальную раму, обеспечивающую повышенную устойчивость машины. Двухфазные шаговые двигатели. Оснащен шпинделем N=1,5 кВт с водяным охлаждением и цанговым патроном ER-11. Скорость вращения шпинделя варьируется от 6000 до 24 000 об/мин. Портал перемещается со скоростью до 25 тысяч миллиметров в минуту. Точность позиционирования составляет 0,05 миллиметра.

Станок выполняет обработку материала по трем координатам. Система управления – NcStudio. Рабочая зона 60 на 90 см. Фрезерный станок с ЧПУ при необходимости можно модернизировать.

WATTSAN A1 6090

Как и в других моделях марки, здесь используется прочная основа – сварная стальная рама, снижающая вибрацию при работе. Комплектация дополнена прочными направляющими HIWIN. Используется система управления NcStudio.

Установлен шпиндель N=1,5 кВт с цанговым патроном ER-11 и водяным охлаждением. Скорость перемещения шпинделя составляет от 6 до 24 тыс. об/мин, а портал перемещается со скоростью до 25 тыс. миллиметров в минуту. Система обеспечивает точность позиционирования до 0,05 миллиметра.

В машине установлены двухфазные двигатели Yako 2405. При размере рабочей зоны 60 на 90 сантиметров габариты станка составляют 1450 на 1200 на 1600 миллиметров. При желании фрезеровку можно модернизировать и настроить.

Как выбрать хороший мини фрезер для домашней мастерской?

При выборе такого оборудования, по мнению специалистов, важно ориентироваться на несколько основных параметров. Те, которые напрямую влияют на удобство использования и обслуживания машины, а также на то, какие задачи она может решать.

  • Качество комплектующих. Это определяет прочность, надежность и долговечность оборудования, а также влияет на качество выполняемых на нем работ.
  • Максимальные размеры заготовок, которые можно обрабатывать на станке.
  • Конструктивные особенности и уровень качества сборки машины. Предпочтительно выбирать оборудование, собранное в автоматическом режиме. В этом случае качество выше, чем при ручной сборке.
  • Тип двигателя. Лучший вариант – серводвигатель. Качество изделий, изготовленных на станках с таким двигателем, выше, чем на моделях с шаговыми двигателями.
  • Программное обеспечение. Важно проверить, какой софт производитель использует в своей машине, можно ли его совмещать с распространенными графическими редакторами.

Преимущества мини-фрезерных станков с ЧПУ

По сравнению с обычными моделями, мини-фрезерные станки проще в эксплуатации и обслуживании. В большинстве случаев для их работы достаточно однофазного источника питания 220/240 В.

Модульность конфигурации позволяет каждому покупателю выбрать нужную ему опцию и функции. И не нужно переплачивать за функции, которыми владелец просто не будет пользоваться.

Мы будем рады проконсультировать вас с самого начала

Свяжитесь с нами сейчас.

Оформить заявку

Наконец, важным преимуществом мини-моделей фрезеров является их компактность по сравнению с обычными станками. Это дает возможность разместить мини ЧПУ в ограниченном пространстве, например, в домашней мастерской или гараже, и даже в рабочем помещении.

Почему WATSAN 0609 mini самый популярный выбор?

С помощью этого станка можно вырезать и гравировать, создавать различные изделия из дерева и других материалов:

  • вкладыши для мебели;
  • мебельные фасады;
  • изделия рекламные, в том числе объемные буквы;
  • сувениры, рекламная продукция и т. д.

Полноценный настольный вариант фрезерного станка пользуется спросом не только у тех, кто хочет заниматься деревообработкой в ​​качестве хобби. Модель пользуется популярностью и у профессионалов, которые выпускают качественные вещи на продажу. WATSAN 0609 mini используется компаниями, производящими мебель, сувениры, детали интерьера и экстерьера зданий.

Модель — лучший выбор для людей, планирующих начать собственное дело. Баланс цены, простота использования и достаточный набор функций делает эту машинку наиболее подходящим вариантом. Благодаря тому, что вы можете быстро освоить оборудование, оно окупается и вскоре начинает приносить прибыль.

Размера рабочей зоны 60 на 90 на 10 см достаточно для обработки мелких и средних заготовок. Реечный стол с Т-образными пазами позволяет работать с мелкими деталями.

Рабочая скорость машины высокая. Шпиндель вращается со скоростью до 24000 об/мин. За одну минуту рабочий инструмент проходит расстояние до 5 тысяч миллиметров.

РубрикаРазное
