Приточная вентиляция через стену: особенности реализации

Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Вентиляция через окна

Самое очевидное – открывать окна на проветривание. Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

Другой способ вентиляции через окно – приточный клапан, который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

Организовать вентиляцию в комнате без окон можно в стене.

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция
. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы
; для детских, например, рекомендуется даже более влажный воздух).

бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Сквозные отверстия под приточную вентиляцию в стене

Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

Диаметры вентиляционных отверстий в стене для распространенных устройств:

• Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
• Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
• Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
• Бризеры – 132 мм.

Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

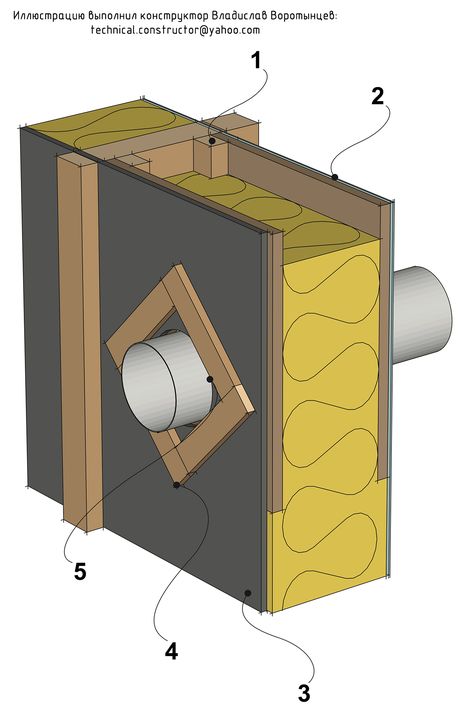

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

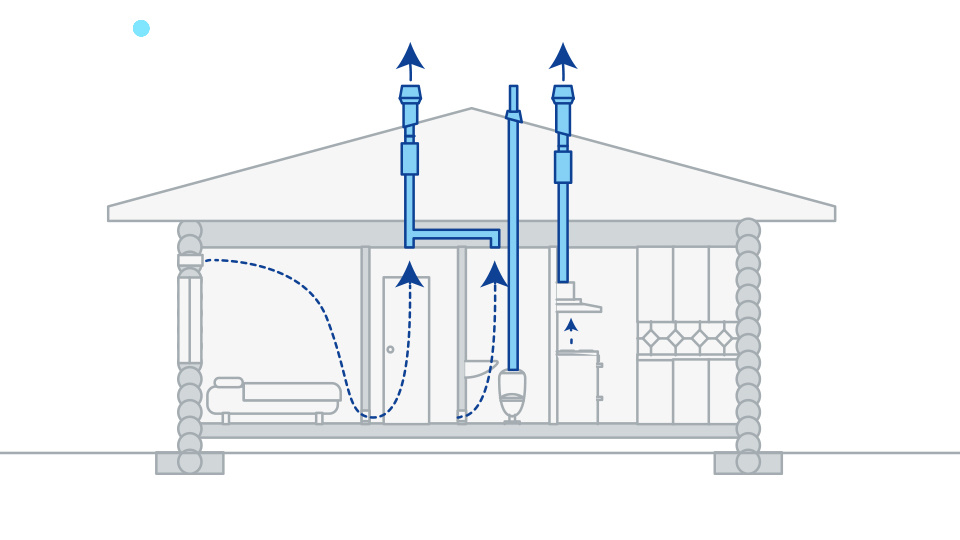

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Вытяжная вентиляция через стену на улицу: вывод в частном доме

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Содержание

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

• с механическим выводом воздушных масс;
• с естественным притоком;
• комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

• вручную;
• по сигналу датчика влажности;
• по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

• кухня – 15 крат;
• туалет – 8 крат;
• ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

• М – мощность устанавливаемого вентилятора;
• О – объем помещения, где будет проделано отверстие в стене;
• В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Статьи по теме:

Вентилируемые кирпичные полые стены

Пэт Конвей, AIA

Поскольку проектировщики и владельцы зданий предъявляют повышенные требования к наружным стенам, чтобы изолировать внешний климат от контролируемой внутренней среды, способность наружных стен обеспечивать гарантированные долгосрочные эксплуатационные характеристики должна расти. По мере развития конструкции ограждающих конструкций становится все более очевидным, что важные характеристики прочных наружных полых стен во влажном климате должны включать способность наружной стены быстро дренировать и сохнуть, чтобы защитить стеновую сборку от проблем, связанных с влажностью.

CAVITY WALL EVOLUTION

Исторически сложилось так, что наружные стены из каменной кладки справляются с водой, используя большое количество массы для поглощения влаги из окружающей среды, а затем медленно выпуская ее обратно путем случайного дренажа и испарения, когда позволяет относительная влажность снаружи. Как правило, объемная вода не достигала внутренних поверхностей толстых массивных стен из-за множества каменных кладок, каждая из которых обладает присущей им высокой влагоемкостью. Кроме того, эффективности сушки неизолированных стен из массивной кладки способствует прохождение внутренней энергии через массу.

В настоящее время толстые массивные каменные стены заменены тонкими, энергоэффективными и экономичными стеновыми конструкциями из каменной кладки с внутренними барьерами для воды и воздуха, непрерывной изоляцией и воздушным зазором между несущей стеной и внешней облицовкой. Эта современная стеновая сборка изолировала шпон, чтобы он подвергался большему тепловому и материальному движению, напряжениям, связанным с влажностью, и потенциалу окрашивания, чем массивные каменные стены. В дополнение к проблеме проектирования прочных систем наружных стен, опорные стены из несущей каменной кладки иногда заменяют чувствительными к влаге материалами, такими как дерево и другие изделия для обшивки и связанный с ними каркас. Все эти факторы делают быстрое осушение и высыхание систем наружных стен еще более важными.



ТИПЫ ПОЛОСТНЫХ СТЕН

В настоящее время существует три основных типа конструкций полых стен:

• Невентилируемые
• С выравниванием давления
• Вентилируемый



НЕВЕНТИЛЯЦИОННЫЕ ПОЛНЫЕ СТЕНЫ

Корни современной конструкции полых стен можно проследить до конца 1800-х годов, когда стеновые системы стали становиться менее массивными благодаря лучшей прочности материала, лучшему пониманию системы и желанию снизить стоимость материалов, увеличить скорость строительства и свести к минимуму передачу тепла и влаги через стену. В течение почти 100 лет невентилируемые полые стены были нормой до середины и конца 19 века.00-х годов, когда проектировщики зданий начали экспериментировать с альтернативными стратегиями проектирования, чтобы усовершенствовать методы управления влажностью, окрашиванием и энергопотреблением для полых стен, внедряя модернизированные компоненты стеновых сборок и передовые стратегии проектирования контроля влажности, такие как концепции дождевых экранов с выравниванием давления.



СТЕНЫ С ВЫРАВНИВАЕМЫМ ДАВЛЕНИЕМ ПОЛОСТИ

Теоретически водостойкие стены с выровненным давлением предназначены для пропуска достаточного количества наружного воздуха в полость стены для создания обратного давления для уменьшения или устранения положительной силы дождя, наносимого ветром, на облицовку. Однако на самом деле требуется слишком много переменных, чтобы система была спроектирована и установлена ​​безукоризненно и достигала действительно нулевого чистого перепада давления на шпоне. Чтобы получить экранную стену с выравниванием давления, при проектировании стены необходимо учитывать:

• Жесткость опорной стены
• Фактическая непрерывность и герметичность воздушного барьера
• Тип/расстояние/расположение дренажного отверстия в стене
• Свободная от протечек зона вентиляции
• Расширение рекомендаций по современному воздушному пространству
• Воздухонепроницаемая перегородка полости стены
• Минометный помет
• Мульча для ландшафтного дизайна
• Общее качество изготовления

Водосточные стены с выровненным давлением могут быть получены, но не без надлежащих расчетов, проектирования, контроля качества, инструментальной проверки и квалифицированных рабочих. Из-за сложности водосточных стен с выравниванием давления и требуемого высокого уровня координации сборки стены идеально, чтобы один подрядчик установил всю сборку наружной стены из одного источника.



ВЕНТИЛИРУЕМЫЕ ПОЛНЫЕ СТЕНЫ

Более реалистичным и экономичным подходом к повышенному управлению влажностью в наружных полых стенах является использование концепции вентилируемых полых стен. В стенах с вентилируемой полостью используются некоторые аналогичные компоненты экранных стен с выравниванием давления, но без расчетов, требований к небольшой воздушной камере, наблюдения, испытаний и связанных с этим затрат. На самом деле, некоторые ученые-строители заявляют, что многие, если не большинство, дождевых экранов с выравниванием давления не спроектированы или не выполнены должным образом и в любом случае функционируют просто как «хорошо вентилируемые полые стены».

Вентилируемая полая стена работает на простом принципе: воздух поступает в полость стены и выходит из нее через дренажные отверстия, стратегически расположенные как внизу, так и вверху в панелях из шпона, чтобы соединить внутреннюю полость стены с внешней средой. Это соединение способствует высыханию стенового узла, так как влага отводится наружу через вентиляционные отверстия в облицовке. Вентиляция стенной полости во влажном климате делает стены более эластичными с меньшим количеством проблем, связанных с влажностью, таких как отслаивание, растрескивание или окрашивание. В некоторых случаях введение вентиляции полости стены в существующую невентилируемую стену полости помогло смягчить или устранить хроническое выцветание, поскольку влага, насыщенная солью, не успевает образовываться в изобилии или мигрировать на поверхность шпона.

В настоящее время, когда стенные полости становятся тоньше, а аксессуары для стен «экономно спроектированы», чтобы соответствовать ограниченному бюджету, повышенная осушающая способность стенных полостей может помочь испарять свободную или захваченную влагу из стен в сборе, чтобы поддерживать чувствительную к влаге опору. изделия для обшивки стен и внутренние компоненты стен, такие как изоляция и шпонированные соединители, при допустимом уровне влажности. Еще в 1964 году Канадский строительный дайджест 50 в «Принципах, применяемых к изолированной кирпичной стене» говорилось: «Коррозия стяжек может быть значительно уменьшена за счет надлежащей конструкции, которая позволяет избежать серьезного или длительного увлажнения».

Только для сушки стены в сборе направление воздушного потока и размер полости в стене не имеют значения. Однако при пропускании большого количества воздуха в полость стены следует учитывать разделение воздушного пространства, чтобы снизить давление внутри полости стены и уменьшить локальные перепады высокого давления на облицовке по краям и углам стеновых панелей. Кроме того, воздушные дефлекторы с вертикальной полостью предотвратят перемещение насыщенного влагой воздуха внутри полости стены в горизонтальном направлении, что может привести к распространению проблем, связанных с влажностью, по всей системе наружных стен. Например, если внутренний воздух из сильно увлажненной части здания просачивается в полость стены, этот воздух может затем перемещаться горизонтально, вызывая образование пятен или коррозию в другой части соседнего фасада здания. Воздуховоды с горизонтальной полостью часто встречаются естественным образом на углах полки шпона.

В стенах с вентилируемыми полостями контуры конвекции воздушного потока внутри полости стены возникают естественным образом, главным образом из-за давления ветра, давления воздуха, геометрии здания и эффекта дымовой трубы. Например, когда воздух в полости стены нагревается за счет солнечного излучения, восходящий вертикальный поток воздуха может развиваться из-за того, что теплый воздух поднимается в полости стены и выходит через верхние дренажные отверстия. Горизонтальные конвекционные петли также могут развиваться из-за того, что температура одного фасада здания изменяется быстрее, чем перпендикулярного фасада, например, когда восточный фасад здания прогревается утренним солнцем, а воздух в полостях южной, западной и северной стены остается. прохладный. По этой причине воздушные дефлекторы с вертикальными стенками являются хорошей идеей в углах здания. Когда поток воздуха в стенной полости не контролируется по углам, влияние наветренного, подветренного и турбулентного ветра может создать силы на внешних углах здания, которые пропускают внешнюю влагу в стенную полость.

Основными элементами вентилируемых полых стен являются: вентилируемая облицовка, воздушное пространство за облицовкой, воздушная преграда на внешней стороне несущей стены и сквозной отлив. Если имеется изоляция полости стены, то изоляция должна быть сплошной в местах стыков и проходов с помощью ленты, распыляемой пены или других средств, чтобы воздух не мог циркулировать между изоляцией и несущей стеной, что может снизить коэффициент R изоляции. .

Для увеличения осушающей способности узла наружной стены желательно впускать наружный воздух в полость стены, но не рекомендуется допускать проникновение этого воздуха вместе с связанной с ним влагой, пылью или шумом в здание. Вот почему использование стратегии вентилируемой стены следует использовать только тогда, когда на внешнюю сторону несущей стены нанесен непрерывный и прочный воздушный барьер.

Когда воздух поступает в полость стены для осушения, а не для повышения давления, расстояние между дренажными отверстиями не имеет решающего значения, если оно соответствует отраслевым рекомендациям, стандартам, а также местным и национальным нормам, таким как Требования и спецификации строительных норм и правил. для каменных конструкций (TMS 402/ACI 530/ASCE 5 и TMS 602/ACI 530.1/ASCE 6), раздел 6.1.6, в котором говорится: «Конструкция и деталировка гидроизоляции и водосливов в наружных облицовочных стеновых системах для предотвращения проникновения воды в здание интерьер. Сливные отверстия должны быть не менее 3/16 дюйма (4,8 мм) в диаметре и располагаться на расстоянии менее 33 дюймов (838 мм) по центру». Требования Канадского строительного кодекса регулируются CSA A371-04, Каменная кладка для зданий.

Поскольку в национальных нормах по строительной кладке не рассматриваются стратегии вентилируемых полых стен, следует отметить, что в этом документе по-прежнему упоминаются «выходные отверстия» малого диаметра, а не «выпускные отверстия» большего размера, которые более открыты для воздушного потока. Для конструкции невентилируемой полой стены в определенной степени могут быть использованы дренажные отверстия малого диаметра и фитили для веревок, но для вентилируемой конструкции полой стены можно использовать дренажные отверстия в головном стыке на всю высоту в облицовке из модульного кирпича или вставки частичной высоты в более крупных блоках облицовки. желательны.

Здравый смысл подсказывает, что при преднамеренных отверстиях в шпоне с дренажными отверстиями эти отверстия должны быть устойчивы к переносимой ветром влаге. При использовании полностью открытых швов (без вставки) в качестве дренажных отверстий в облицовке каменной кладки нижняя часть швов с открытыми головками, расположенных в верхних частях стеновых панелей, может быть установлена ​​со скошенной промывкой раствором, чтобы противостоять направленному вверх дождю на насыщенном дождем. стена. Для дренажных отверстий со вставкой сама вставка может быть спроектирована таким образом, чтобы отводить влагу.

Многие вентиляционные отверстия, представленные сегодня на рынке, изготавливаются таким образом, чтобы обеспечить достаточную свободную площадь вентиляции, а также противостоять дождю с ветром с использованием таких материалов, как переплетенная полимерная сетка, ячеистый пластик или другие физические конфигурации. Кроме того, отверстия диаметром ⅜ дюйма (10 мм) или больше не позволят воде образовываться над ними, что сводит на нет идею попадания воды в дренажное отверстие. Нет никаких известных доказательств того, что верхние дренажные отверстия вызвали проблему отрицательной влажности. Напротив, общая философия проектирования и полевые наблюдения показывают, что с вентилируемыми полыми стенами повышенная сушильная способность вентилируемой полой стены больше, чем потенциальный потенциал смачивания, и это благоприятно сказывается на характеристиках наружной облицовки каменной кладки и внутренней стены. компоненты.

---



Пэт Конвей — зарегистрированный архитектор в Висконсине и член Американского института архитекторов. Он является содиректором национальной технической группы по каменной кладке Международного института каменной кладки (IMI), директором архитектурного образования IMI, преподавателем Колледжа подрядчиков IMI и провайдером курсов повышения квалификации для ремесленников. Конвей часто читает лекции и пишет статьи по многочисленным темам каменной кладки.



Эта статья была впервые опубликована в журнале RCI Interface за март 2016 года.

Доступ к исходному контенту можно получить здесь.



Нужна ли вентиляция полым стенам?

Когда влага проникает во внешнюю стену, это может потенциально вызвать проблемы с различными материалами, содержащимися внутри полости стены. Таким образом, вы можете задаться вопросом, требуется ли вентиляция для строительства полых стен.

Традиционные полые стены не требуют вентиляции. Они спроектированы так, чтобы быть непроницаемыми для непогоды (воздухонепроницаемыми и водонепроницаемыми), чтобы быть термически эффективными и не допускать попадания влаги в полость стены. Вместо этого вдоль внешней кладки предусмотрены дренажные отверстия для отвода влаги. Дренажные отверстия также позволяют ветру создавать воздушный поток через полость. Это избавляет от необходимости дополнительной вентиляции.

Любая вода, которая проникает в стену, отводится из внутренней полости с помощью комбинации металлического фартука в определенных местах и ​​дренажных отверстий, расположенных на максимальном расстоянии 2 фута (610 мм) от центра (o. c.).

Эта система конструкции заметно отличается от системы защиты от дождя, в которой воздух и влага намеренно проникают через наружную поверхность стены, а за ней устанавливается вторичная водонепроницаемая система.

Каковы преимущества полой стены?

Основная причина использования системы полых стен по сравнению с другими доступными системами заключается в том, что она обеспечивает хорошие показатели изоляции. Это связано с тем, что стеновая система разбита на две отдельные части с воздушным пространством между ними.

Воздушное пространство важно, потому что оно обеспечивает тепловой разрыв между двумя отдельными слоями стен. Это приводит к меньшим потерям тепла из помещения наружу. Кроме того, это уменьшает проникновение холодного воздуха через стену снаружи.

Стены с полыми стенами широко используются в жилищном и коммерческом каменном строительстве, особенно в прибрежном или холодном климате. Часто в полость стены помещают жесткую изоляцию, чтобы обеспечить дополнительные тепловые преимущества. Это помогает салону оставаться теплее в холодное время года и прохладнее в теплое время года.

Как работают полые стены?

Полые стены представляют собой стены дренажного типа, обеспечивающие сопротивление проникновению воды и инфильтрации воздуха. Они состоят из двух рядов кирпичной кладки, разделенных воздушным пространством между ними.

Одна или обе стороны каменной кладки могут быть несущими. Однако чаще внутренняя часть является несущей. Это создает меньшую нагрузку на внешнюю часть, так что она не ставит под угрозу водонепроницаемое уплотнение, которое она должна обеспечивать.

Масса стены и прерывистость конструкции из-за воздушного пространства между ними делают полостную стену хорошим тепловым барьером для большинства типов конструкций. Этот метод строительства также обеспечивает оптимальное сопротивление проникновению звука.

Нужны ли пустотелым стенам воздушные кирпичи?

Воздушные кирпичи представляют собой каменные блоки, которые имеют внешний вид и изготавливаются из тех же материалов, что и стандартный кирпич, но имеют отверстия для вентиляции между внутренней и внешней стеной.

Поскольку полые стены должны быть водонепроницаемыми, воздушные кирпичи не должны использоваться в системе полых стен. Они позволяют проникать в полость стены как воздуху, так и влаге, что нежелательно при таком способе строительства.

Воздушные кирпичи могут использоваться и часто используются в системах защиты от дождя для обеспечения вентиляции. Однако, как упоминалось ранее, этот тип конструкции отличается по своей концепции от традиционной системы полых стен.

Система защиты от дождя разработана таким образом, что второй слой или внутренняя часть каменной кладки являются водонепроницаемыми. Вот почему и влага, и воздух могут проникать через наружную стенку, не причиняя вреда внутренней части. Полые стены, напротив, должны иметь водонепроницаемое уплотнение на внешней стороне.

Это особенно важно для систем, в конструкции которых предусмотрена изоляция внутри полости. Если изоляция контактирует с влагой, она может быть повреждена. Это ставит под угрозу тепловую и, возможно, структурную целостность стены.

Какова минимальная ширина стенки полости?

Ширина стенки полости зависит от ряда факторов. Фактическое воздушное пространство между полой стеновой системой должно быть не менее 2 дюймов (50 мм). Тем не менее, обычно можно увидеть воздушные пространства до 4 1/2 дюймов (110 мм) для размещения толщины изоляции, когда она устанавливается внутри полости.

Если используются две кладки стандартной кирпичной кладки шириной 3 5/8 дюйма (92 мм) с минимальными требованиями к воздушному пространству, общая ширина полой стены может составлять всего 9 1/4 дюйма (235 мм) . Однако эта минимальная ширина может не подходить для несущих стен и не обеспечивать достаточную теплоизоляцию ограждающих конструкций.

Чаще всего наружная сетка из стандартного кладочного кирпича используется в сочетании с несущей системой бетонной кладки (бетонных блоков). Ширина этих устройств варьируется от 5 5/8 дюймов (143 мм) до 7 5/8 дюймов (194 мм) в ширину.

В такой системе общая толщина стенок будет варьироваться от 11 1/4 дюйма (286 мм) до 13 1/4 дюйма (337 мм). Предполагается, что воздушное пространство составляет 2 дюйма (50 мм). Если пространство увеличить до 4 1/2 дюйма (114 мм), чтобы обеспечить 3 1/2 дюйма изоляции, общая толщина стенки полости увеличится до 15 3/4 дюйма (400 мм).

Сливные отверстия в кирпиче

Сливные отверстия располагаются в нижней части полых стен, непосредственно над металлическим фартуком. Обычно расположенные на расстоянии не более 2 футов (610 мм) от центра, они обеспечивают механизм для выхода воды внутрь стенки полости.

Другими распространенными местами расположения дренажных отверстий являются оконные или дверные проемы и плиты. По сути, дренажные отверстия могут быть установлены в большинстве мест, где используется металлический отлив .

Обычно изготавливаются из пластиковых или металлических трубок, дренажные отверстия расположены под небольшим углом для просачивания воды. Дренажные отверстия должны быть установлены под соответствующим углом. Если угол слишком крутой, влага не сможет попасть в трубу. Если слишком плоский, влага не будет выходить из дренажного отверстия.

Изоляция полой стены

Изоляция может быть размещена внутри воздушного пространства полой стены, прикрепленной ко второму (внутреннему) стержню. Обычно используется жесткая пена, однако иногда используются и другие типы изоляции, такие как гранулированный наполнитель.

Если используется жесткая изоляция, между изоляцией и наружной стеной кирпичной кладки должен быть зазор в 1 дюйм (25 мм). Это создает термический разрыв между наружной стеной и утеплителем и лучше защищает его от влаги.

Изоляция может быть заполнена во внутренних блоках бетонной кладки. Его также можно разместить на внутренней стене с каркасными стойками в качестве теплоизоляции. В тех случаях, когда изоляция размещается на внутренней стене, в полости должно сохраняться воздушное пространство не менее 2 дюймов (50 мм).

Кладочные связи и анкеры

Поскольку полые стены состоят из двух отдельных кладочных витков, их необходимо конструктивно соединить как единое целое. Кладочные связи используются для закрепления двух отдельных кладочных витков в полости стены.

Используемые в сочетании с другими армирующими системами, кладочные связи обеспечивают боковую поддержку стены с полостью. Они также позволяют разделить два блока кирпичной кладки с минимальным тепловым мостом.

Кладочные связи обычно изготавливаются из неагрессивных металлов. Они регулируются, чтобы компенсировать ширину полости. Максимальное расстояние составляет 24 дюйма (60 мм) по вертикали и 36 дюймов (90 мм) по горизонтали.

Заключительные примечания

Полые стены не требуют дополнительной вентиляции, помимо дренажных отверстий. В отличие от систем защиты от дождя, которые специально спроектированы таким образом, чтобы обеспечить проникновение воздуха и воды, системы полых стен герметичны.

Чтобы сохранить целостность системы полых стен, важно, чтобы наружная поверхность стены была максимально водонепроницаемой. Этого можно добиться с помощью растворов и силиконовых герметиков на стыках.
