При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

• Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

• Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

• Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
• Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

• Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

• Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
• Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
• В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

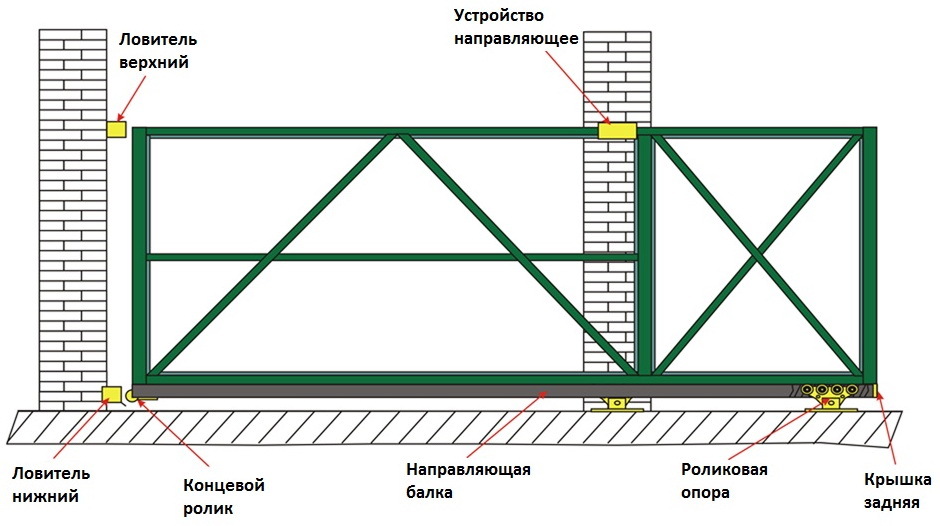

В состав раздвижных ворот входит следующая фурнитура:

• консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
• две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
• улавливатели, ограничивающие расстояние движения створки по консоли;
• заглушки, защищающие консоль от загрязнений;
• система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

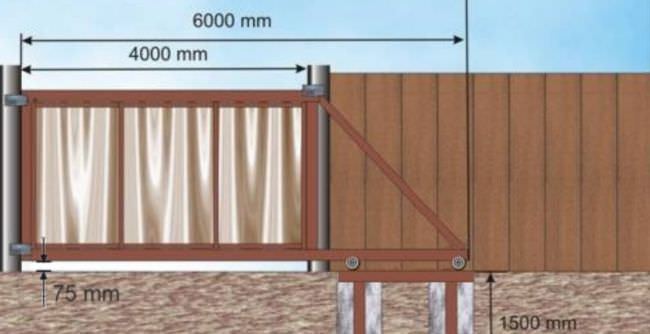

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

• Устройство фундамента;
• Монтаж необходимого питания электропривода;
• Изготовление основной конструкции раздвижных ворот;
• Сборка;
• Пусковые работы. Проверка работоспособности.
• Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

Пошаговая инструкция и Чертежи +Фото и Видео

Бюджетные варианты откатных ворот своими руками: чертежи, фото и Видео. Подбор конструкции забора и материала изготовления – это всегда определенный компромисс между возможностями и желаниями, а выбор входной группы (ворот и калитки) – это то, на чем экономить нельзя. Но если требуется получить конструкцию, которая будет недорогой, предлагаем сделать все своими руками.

По этой причине темой статьи стали бюджетные варианты откатных ворот своими руками. Это здорово сэкономит средства, и вы сможете сделать то, что вам нравится.

Вариант №1 – откатные ворота

Интересным вариантом будет создание откатных ворот, но не совсем обычных. Этот вариант имеет верхний подвес, а значит, готовая конструкция будет избавлена от стандартного набора недостатков, которые присущи обычным воротам. Домашние специалисты утверждают, что при изучении огромного количества материалов по изготовлению промышленных ворот с откатом чаще всего предлагают конструкцию с нижним расположением тележки роликов. Но это не самый лучший вариант.

В таком случае придется все время зимой очищать ворота от снега, грязи и льда из-под балки роликовой тележки. Также в стандартных подвесных воротах с верхней балкой есть определенное ограничение по высоте подъема. Выходом из ситуации будет создание ворот без перекрытия створки.

Для начала требуется заливка фундамента. Хоть и предполагается бюджетное строительство, это необходимо.

Исходные данные:

• Глубина залегания столбов фундамента – 1,7 метра.
• Ширина проема для въезда – примерно 4 метра.
• Опора тележки роликов – швеллер размера 20 и в длину 2,2 метра.

Теперь о столбах:

• Первый столб представляет собой профильную трубу с размерами 8*4*0,2 см.
• Второй столб является несущим, имеет сечение 8* см. Его потребуется сварить из двух профильных труб с размерами 8*4 см.
• Третий столб тоже выполнен из профильной трубы и имеет размеры 8*4*0,2 см.
• Четвертый столб будет последний, выполнен из круглой трубы с диаметром 7.6 см.

Хотя первоначально под тележку с роликами заливают фундамент, конструкцию можно поменять и сделать подвесной. Для осуществления этого потребуется направляющая балка (основа), по которой будут «ходить» ролики каретки. В роли основы под направляющую потребуется приобрести прямоугольную трубу с размером 6 600*8*4*0,45 см. Вес такой трубы составит около 50 кг. После этого при помощи болгарки следует прорезать по всей длине профиля в узкой части паз, который в ширину составит 1 см.

Готовую балку следует закрепить на четырех столбах забора, при этом прорезь должна быть распложена снизу. Для этого ее прикладывают по месту и размечают под крепеж. Помните, что от того, насколько точно будет изготовлен этот узел, буде зависеть, как легко будут проходить ворота. Для того, чтобы сделать откатные ворота своими руками, также потребуется сварочный аппарат. Научиться им пользоваться не так сложно.

Так как все работы будут проводиться в одиночку, потребуются струбцины и угольники на магнитах. Важной будет и угловая струбцина, которая даст возможность соединять свариваемые детали под углом в 90 градусов. После приваривания крепежа следует закрепить балку на опорах и можно начинать изготовление створки и кареток ворот.

Для кареток идеально подходит серьга крепления для рессор от «Газельки». Толщина металла будет 0,8 см и в ней есть два отверстия с диаметром 1,7 см, в которые можно вставить болт М18. Еще требуются:

• От задней рессоры «стремянка», но не из «Газельки», а из ЗИЛ-131.
• 2 гайки с маркировкой М20.
• Центрирующие и основные подшипники.

Для создания калитки и створки ворот требуются:

• 2 профильные трубы (створки), которые имеют размер 6*4*0.25 см и 4*2*0,25 см.
• 2 профильные трубы (калитка) с размерами 4*2*0,2 см и 2*2*0,15 см.

Произвести сборку конструкции удобнее всего будет на монтажном столе или же на импровизированном стапеле. Это в разы удобнее, чем делать все «на коленке». Помимо этого, качество работ улучшается. Вверху места крепления кареток следует дополнительно усилить уголками 6,2*6,3 см и 5*5 см.

Створочная сборка производится при тщательном контроле углов и диагоналей, так как любая неточность или перекос могут привести в финале к браку всей конструкции. Если вы работаете в одиночку, то для начала выставляете детали, и после проверки можно окончательно их обваривать.

Также для усиления створок используйте дополнительное вваривание укосин, которые придадут конструкции жесткость. При их добавлении представляйте, как будет распределяться нагрузка на конструкцию. Подшипники в каретки следует запрессовывать на оси, и после этого следует зачистить сварочные швы детали, а узел окрасить. После изготовления кареток следует примерить их по месту, чтобы убедиться, что ничего не будет задето и движется все идеально. Снизу и сверху детали каретки следует закрыть резиновыми чехлами от руля Газели и ВАЗ КПП 2101.

Бюджетные откатные ворота своими руками предусматривают установка опорного подшипника от ГАЗ024 между крепежной гайкой от шпильки каретки до нижней плоскостью горизонтальной верхней рамы створки.

  Так как в узле боковые зазоры минимальны, а центровка подшипников будет происходить за счет скруглений внутри угла на трубе, каретка будет передвигаться идеально.

После изготовления кареток можно навесить ворота, но пока не все готово, для удобства следует подставить под створкой поддерживающую опору. После выравнивания створки ворот и направляющей балки крепеж следует закрыть резиновым чехлом.

Когда вы точно будете уверены, что все работает хорошо, к створке можно приваривать притворную раму. Изготовить ее можно из полосы 4*0,4 см. После этого калитку и створки обшивают профильным оцинкованным листом марки С8 и можно начинать делать ловителей. Для ограничения хода используйте болты М10, и на них обязательно следует надеть резиновые втулки. Также их пластины металла с толщиной 0,6 см изготовьте роликовую направляющую для ворот.

В конструкции были использованы 4 ролика, а также:

• Уголок 75, в котором приварили «ухо».
• Колесики диаметра 30 мм, имеющие центральное отверстие (его нужно будет рассверливать под болт М8).
• Болты М10 – 2 штуки.
• Гровер (пружинная шайба).
• Шайбы и втулки.
• Гайки М8/болты – 4 штуки.

Система будет работать следующим образом: когда ворота будут полностью закрыты, они начнут наезжать на нижний ловитель, а в полностью открытом состоянии они будут наезжать на кронштейн.

Вариант №2. Вечные ворота

Рассмотри еще один вариант бюджетных откатных ворот своими руками, которые можно называть вечными. Они имеют 6 точек крепления. Это идеальный вариант, если дорога к дому узкая, возле въезда на участок есть столбы и поставить распашные ворота нет возможности. Откатные ворота легко сделать из труб. Как видно на чертеже, система функционирует по принципу «чем проще, тем лучше», и это уже не раз подтверждено многолетней практикой. В конструкции используют самодельные ролики, выточенные на станке.

Подшипники следует вставить внатяг в ролик, и после узел привариваю на «палец», который приварен к столбам. Фиксация роликов производится болтами. Такая система надежная и простая, так как зимой не требуется чистить снег и лед, ведь осадки не будут задерживаться на трубе. Это дает безотказную и всепогодную работу  механизма конструкции. По отзывам тех, кто делал себе такие ворота, даже спустя несколько лет они работают как часы. Единственный минус – это в некоторых местах появляется ржавчина, но сама конструкция не провисла.

Обратите внимание, что если вы решили повторить конструкцию, выбирайте трубы большего диаметра, чем ширина ролика, иначе прикрученный к трубе профнастил будет задевать ролик.

Конструкция настолько доступная, удачная и рабочая, что ее используют тысячи человек. Как поделились опытом специалисты, для создания ворот они использовали трубу с диаметром 7,6 см и толщиной стенок 0,35 см. В таком случае ширина въезда будет 4,6 метра и калитка. Перемычки – это труба с диаметром 5,72 см и толщиной стенки 0,3 см. Их следует устанавливать через каждые 1.3-1.4 метра. В роликах используют двухрядные подшипники.

К слову, на выбор подшипников влияет вес ворот. Если выбирать двухрядные детали, то они обладают большим запасом по статической и динамической несущей способности.  Такие подшипники могут выдерживать до 210 кг на одну точку нагрузки. Обычно ворота имеют меньший вес, и поэтому получается более, чем 6-ти кратный запас прочности. Для опорных столбов используют квадратную трубу 10*10 см и с толщиной стенки 0,4 см. Ее следует забетонировать на глубине 75 см в отбойники из бетона через канаву. Длина отбойника составляет 2,7 метра, высота 1,2 метра и ширина 0,3 метра. Опорные столбы должны быть соединены по вертикали друг с другом, а также укосиной по диагонали. Снизу приварите уголок 4*4*0.4 см.

Заключение

Как видите, сделать бюджетные откатные ворота своими руками не так уж и сложно. Оба варианта, представленные в статьи, надежные и проверенные временем. Все зависит только от особенностей вашего участка.

Рейтинг

( 1 оценка, среднее 5 из 5 )

1 27 541.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

International Gate Devices

Всякий раз, когда вы слышите, как кто-то говорит о производительности ворот, разговор обычно вращается вокруг обсуждения того, сколько весят ворота, является ли они консольной конструкцией или сколько циклов в час они собираются выполнять. работать. Подобные разговоры, хотя и развлекательные, не вносят большого вклада в анализ эффективности ворот.

Раздвижные ворота по своей природе нуждаются в горизонтальной силе на панели ворот, которая передается набором из 4 консольных роликов или гусеницей с 2 ​​внутренними узлами тележки, и за счет приложения этой силы панель ворот перемещается . Эта сила называется   тяговое усилие   и измеряется в фунтах. От того, насколько легко или сложно будут двигаться ворота, будет зависеть, какое усилие должно быть приложено. Все мы сталкивались с необходимостью толкать автомобиль, в котором закончился бензин. Предполагая, что ваш опыт произошел на ровном асфальте, вы, вероятно, смогли оттолкнуть машину к обочине дороги или, может быть, к концу квартала. Скорее всего, машина весила три или четыре тысячи фунтов, но вы смогли толкнуть ее с несколькими дополнительными рычаниями и стонами. Это усилие, вероятно, потребовало менее 100 фунтов тягового усилия, хотя автомобиль весил несколько тысяч фунтов!

Представьте теперь, что из шин выпустили воздух, а машину не смазывали пять лет, и к тому же она ехала по ухабистой колейной сельской дороге. Как далеко вы хотели бы попытаться толкнуть машину?

Эти же принципы действуют при перемещении ворот по горизонтали. Тяжелые ворота могут быть легко или трудно перемещаться в зависимости от того, насколько хороши ролики и поверхность гусеницы. Если у него достаточно хорошее оборудование и дорожка ровная, то для перемещения по дорожке не потребуется много усилий. И наоборот, для перемещения легких ворот может потребоваться три человека и мальчик, если консольные ролики старые и ржавые, или гусеница погнута, или стойки ворот не отвесны, что приводит к застреванию грузовиков внутри гусеницы.

Привыкайте к   тяговому усилию. Это то, что вы можете измерить рыбацкими весами, и если вы продаете оператора кому-то для конкретной работы, а затем спецификации меняются, у вас есть убежище, за которым можно стоять. Новые ворота, которые плавно движутся сегодня, через месяц могут стать медвежьими. Было бы неплохо повесить весы на ворота и иметь возможность сказать клиенту, что ворота нуждаются в обслуживании и на самом деле проблема не в операторе, когда ворота не двигаются?

Помните, что вес ворот не изменится, но усилие тяги, необходимое для их движения, может измениться за минуту. Если удар по воротам или стойкам приводит к выходу из строя какого-либо из приспособлений ворот, у вас серьезно меняется тяговое усилие. . Защити себя; сделка в условиях, которые вы можете защитить. Тяга дышла.
