Сэндвич дымоходы из нержавеющей стали монтаж: все нюансы установки — Статьи «Первый Стройцентр» в Перми

Установка дымохода из нержавеющей стали

Сборные модульные конструкции удобны в монтаже: установить дымоход из нержавеющей стали (НС) по силам человеку, который умеет обращаться с инструментом, но лучше доверить это дело профессионалам компании «dymohody.by».

Внешне вентиляционное устройство выглядит как вертикальная стелла овального круглого сечения у стены дома. Корпус стоек к воздействию атмосферных осадков и агрессивной среде дымного воздуха. Устанавливается труба с использованием следующих деталей:

• прямые участки различной длины, стыкуемые через раструб;
• колено под 45º для плавного изменения курса;
• отводы 90º используют при отходе от топки с горизонтальным патрубком;
• оголовник на газовый выхлоп – колпак или дефлектор;
• термостойкие принадлежности для проведения ствола сквозь перекрытие, крышу или перегородку;
• тройник для слива конденсата, ревизионного люка;
• сборник жидкости с клапаном, крепёжные скобы, хомуты.

По сравнению с кирпичной шахтой, установка нержавеющего дымохода обходится дешевле и занимает меньше времени. Надёжность той и другой системы примерно одинаковая.

Виды вытяжек для подключения к очагу

Газоотводов выпускается много, и классифицируют их по нескольким признакам: по виду и устройству, размерам и способам соединения секций, по марке НС. Последний фактор важен в связи с кислотностью влаги, выделяющейся из дымной среды при контакте со стенками газохода. Сначала обращают внимание на строение канала проветривания, который бывает трёх видов:

• Одностеночные модели из листовой стали 0,5―2,0 мм заводского изготовления. Прокладываются внутри помещений, в наружном варианте требуется утепление корпуса, чтобы не потерять эффективность тяги. Минеральная вата в сочетании с фольгой – недорогое решение, если потребуется внешняя установка трубы для дымохода из нержавейки.

• Гофрированный рукав из НС выступает в качестве самостоятельного вентканала на сложных трассах. Длина изделия до 10 метров.

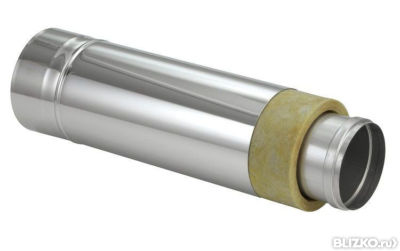

• Сэндвич дымоходы имеют двустенную конструкцию: в трубу большего диаметра помещается меньшее сечение, а зазор заполняется базальтовой ватой, устойчивой к нагреву. Такая сборка работает при любом расположении относительно стены здания.

Последний вариант имеет наибольшее распространение. Проходное сечение сэндвича 100―1000 мм.

Особенности монтажа нержавеющих труб

Установка дымохода из нержавеющей стали не очень сложная. В отличие от керамических труб, фундамент под такой газоотвод не требуется. К другим особенностям сборки относятся:

• заблаговременное определение соединительных мест: нельзя сочленять элементы в перегородках и потолке – дистанция до преграды ≥0,7 м;
• разметка прохода трубопровода сквозь кровлю – минимальный зазор 130 мм, если покрытие не горит; в другом случае 20 см для сэндвича и 1 метр при одностенной трубе;
• предварительная обработка стыков внутри воздуховода спецгерметиком;
• присоединение звеньев на горизонтальных и наклонных участках делают по ходу дыма, не затрудняя его движение; вертикальных – по стоку конденсата, чтобы вода не затекла в утеплитель;
• исключение соприкосновения дымоотвода с электропроводкой или газоснабжающими трубами.

Герметизация – важный этап строительства, от него зависит безопасность людей, а также стабильность тяги в вытяжном канале. Мастики берут термостойкие на силикатной основе.

Варианты соединений с котлами

Вентиляцию с оболочкой из НС изготавливают для твёрдотопливных котлов из стали AISI 321, 310, 309, ≥1,0 мм, газовых – толщиной 0,5―0,6 марки AISI 304, 304L и дизельных – AISI 316L=0,6―0,8 мм. У водогрейных колонок и печей подключающие к вентканалу патрубки располагаются с направлением вверх или горизонтально. При подключении соблюдаются правила:

• соотношение диаметров дымоотвода и топки для камина 1:10, квадратного – 1:15; поддувало должно быть меньшего размера;
• в других случаях сечение газоотвода всегда больше выхода из котла, если он не оборудован встроенной турбиной для создания тяги;
• сборка ведётся снизу вверх: от отопителя.

Подключение к стволу проветривания выполняется с вмонтированием в разъём шибера или заслонки. Все соединения скрепляются хомутами.

Заинтересовались? Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует! Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Монтаж дымоходов из нержавеющей стали в СПБ

Главная \ Наши услуги \ Монтаж дымохода \ Монтаж дымохода из нержавейки

Компания «Дымоход Мастер» устанавливает дымоходы из нержавеющей стали – один из самых экономичных вариантов обогрева загородных домов, бань и других хозяйственных построек в СПб и Ленинградской области.

Содержание:

• Что представляет собой дымоход из нержавейки?
• Стоимость
• Виды дымоходов из нержавейки
• Марка стали
• Комплектующие
• Расчет конфигурации и сборка дымохода из нержавейки
• Схема вариантов монтажа
• Установка дымохода из нержавейки

Что представляет собой дымоход из нержавейки?

Нержавеющие дымоходы – сборная конструкция, состоящая из стальных колен с разным углом, тройников, заглушек, шиберов и др.

Вид и конфигурация дымоходного канала может быть разной, что зависит от особенностей постройки (сочетания материалов, толщины стен и высоты потолков, вида и состояния крыши).

Среди плюсов стальных дымоходов отмечают:

• свойства нержавеющей стали: универсальность, способность не впитывать конденсат, устойчивость к перепадам температур и влажности воздуха, коррозии, воздействию химически агрессивных сред;
• несложную сборку: модули подбираются по размерам, легко собираются и закрепляются;
• комфорт при проведении плановых ремонтных работ: по мере износа сборные элементы легко заменить на новые;
• хорошая стабильная тяга за счет быстрого нагрева дымоходной трубы и отсутствия углов в сечении;
• длительный срок эксплуатации – он уступает кирпичу или керамике, однако при корректном монтаже и стабильном уходе дымоход прослужит не одно десятилетие;
• гладкая поверхность меньше накапливает сажу и легче чистится;
• в отличие от кирпичной кладки не требует отдельного фундамента за счет малого веса, модульная система сборки при этом позволяет быстро производить необходимый ремонт;
• доступная цена на комплектующие.

Из относительных недостатков – не слишком эстетичный внешний вид. Однако в данном вопросе все зависит от общего дизайна, для определенных вариантов интерьера нержавеющие дымоходы подходят хорошо.

Из эксплуатационных недостатков обращают внимание на высокую теплопроводность металла. Это создает повышенные требования к его термоизоляции, особенно при контакте с горючими материалами вроде дерева или мягкой кровли. При переходе через потолок и крышу обязательно создаются потолочно-проходные узлы с наполнением из негорючих материалов вроде керамзита или базальтовой ваты.

Отдельно обращают внимание на наружный вывод дымоходной трубы, особенно когда система дымоотведения выводится через стену. В этом случае конструкция потребует дополнительного утепления во избежание промерзания.

Стоимость монтажа

Виды дымоходов из нержавейки

Дымоход из нержавеющей стали – это сборная конструкция, состоящая из ряда комплектующих. Выделяют три типа таких дымоходных труб:

• однослойные системы – комплектующие различаются лишь шириной стенок от 0,6 до 2 мм. Такие варианты характеризуются низкой стоимостью, но имеют ограниченные возможности применения, могут использоваться внутри помещения как вторичный источник тепла за счет высокого нагрева;
• гофрированные трубы – они тоже однослойные, отличаются гибкостью и позволяют прокладывать сложные системы дымоотведения с наличием изгибов, что особенно актуально для старых домов, однако подобные системы не всегда проходят инспекцию органов контроля;
• двухслойные сэндвич трубы – оптимальный вариант для любых вариантов конструкции, состоят из двух слоев нержавеющей стали, между которыми помещена термоизоляция из негорючего материала, обычно базальтовая минвата.

Двухслойные системы могут использоваться как внутри помещений, так и снаружи. Такие варианты оказываются более долговечными и безопасными для эксплуатации. Однако многое зависит от марки стали и качества монтажа.

Марка стали

В производстве дымоходов из нержавейки применяют следующие марки стали:

• 430 – отличается устойчивостью к агрессивному воздействию окружающей среды, активно используется на внешних участках дымоходной трубы;
• 409 – чаще применяется для котлов и печей, работающих на твердом топливе;
• 316 – обогащенная никелем и молибденом сталь, устойчива термическому и химическому воздействию, применяется для газового отопления;
• 304 – более дешевый аналог 316 с меньшим содержанием легирующих примесей;
• 316L и 321 – универсальный вариант, отличающийся высокой термоустойчивостью, сопротивлением к кислотному воздействию и пластичностью;
• 310S – самый дорогой вариант, имеет все преимущества предыдущих и выдерживает температуры до 1500ºC.

Для газовых котлов подбирают преимущественно марки 304 и 321 толщиной в 0,5 мм. Такую же толщину берут для дизельных систем отопления, марка 316L. Для каминов и печей подходит 321 с толщиной от 0,5 до 1 мм. Дымоотведение твердотопливных котлов рекомендуется выполнять из марок 310 и 321 с толщиной стали в 1 мм.

Компания «Дымоход Мастер» использует в работе:

• Внутреннюю сталь марки AISI 430, 304 и 321 толщиной 0,5; 0,8 и 1мм.
• Наружную сталь марки AISI 430, 304 и оцинкованную сталь толщиной 0,55мм.

Комплектующие

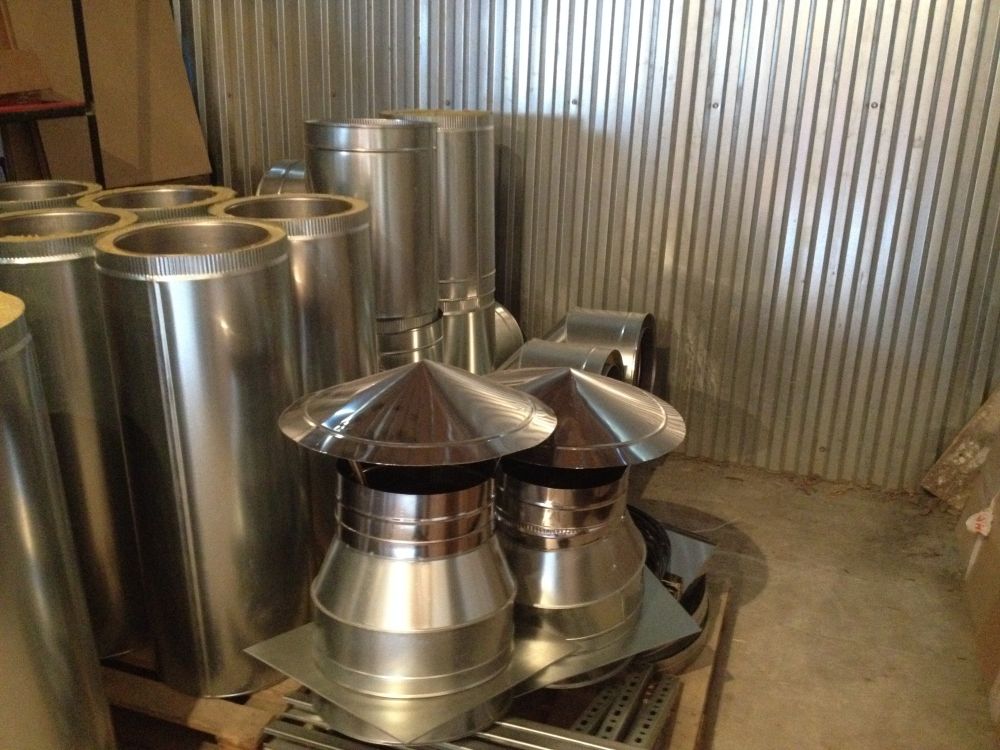

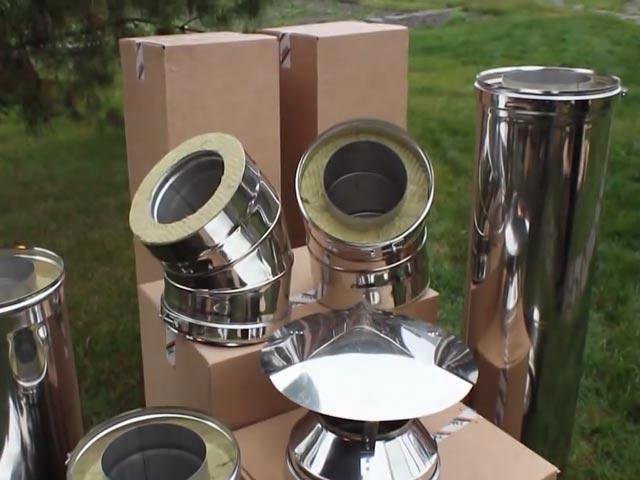

Дымоход из нержавеющей стали собирается из следующих типов комплектующих:

• прямые участки 330-1000 мм длиной – основные элементы конструкции;
• колено (отводы) в 45º используется для перехода в наклонный участок;
• колено в 90º применяется при наличии горизонтального участка и перехода в вертикальный;
• тройники в 45º и 87º используются для формирования конденсатосборника, а также для создания сложных систем дымоотведения от двух котлов;
• ревизия – элементы, предназначенные для осмотра состояния системы, очистки и обслуживания;
• конденсатосборник – монтируется под основной вертикальной частью и позволяет убирать стекающий конденсат;
• кронштейны – применяют для закрепления вертикальных участков как внутри, так и снаружи помещения;
• надкровельные комплектующие – искрогасители, колпаки, проходки.

Многие производители предлагают сразу и готовые потолочно-проходные узлы. Таковые используют для пересечения дымохода с потолком, стеной и крышей.

Выбор комплектующих зависит от конфигурации дымоходной трубы. Важно правильно рассчитать всю систему, учесть взаимодействие материалов, условия эксплуатации, включая регулярную очистку. По необходимости обращаются за помощью к профессионалам.

Расчет конфигурации и сборка дымохода из нержавейки

Дымоход из нержавейки требователен к расчетам, корректное планирование позволит сразу закупить нужные комплектующие, не переплачивая за лишнее. В данном вопросе обращают внимание на следующие нюансы сборки дымохода из нержавейки:

• для нормальной тяги минимальная высота дымоходной трубы не должна быть меньше 5 метров;
• горизонтальные участки не должны быть длиннее метра;
• в неотапливаемых помещениях под крышей, а также вне дома все элементы конструкции должны иметь теплоизоляцию;
• при выводе дымохода на кровлю из горючих материалов обязательно устанавливается искрогаситель;
• при переходе через перекрытия и стены создается ППУ, расстояние между дымоходной трубой и перекрытием не должно быть меньше 20-25 см;
• стыки не должны приходиться на перекрытия и кронштейны, а также располагаться в их близи, поэтому вертикальные участки подбирают разной длины для корректного перехода;
• минимальный зазор между дымоходом и кровельным материалом – 13 см;
• стены и пол защищаются специальными огнеупорными экранами, не допускается примыкание или близкое расположение к ним;
• диаметр комплектующих не должен быть ниже выходного патрубка котла;
• во всей конфигурации дымохода допускается не более трех поворотов независимо от их угла.

Обращают внимание и на высоту дымоходного вывода над кровлей. Для плоских крыш она должна составлять не менее полуметра, по необходимости трубу укрепляют дополнительными растяжками. Аналогичную высоту поднимают, если расстояние от конька до дымохода менее полутора метров.

Если расстояние между коньком и дымоходом от полутора до трех метров – высота должна быть не ниже конька. При большем удалении ориентируются на минимальный угол в 10º от уровня конька. При наличии близлежащих построек дымоходная труба должна превышать их максимальный уровень.

Особенности монтажа дымоходов из нержавейки

Дымоходы монтируют внутри и снаружи строений. В первом случае – сборка отличается большей сложностью, поскольку на пути конструкции – перекрытия и крыша.

При внешнем монтаже важно избежать потерь тепла и образования конденсата, поэтому важным этапом работ является проведение теплоизоляции. Иногда стальные дымоходы монтируют в кирпичных стенах, выводя для доступа окно для ревизии и отводчик конденсата.

Многие думают, что монтаж по фасаду обходится существенно дешевле. Но, как правило, разница в цене не очень большая, поэтому перед окончательным выбором способа установки имеет смысл рассчитать стоимость двух вариантов и выбрать наиболее приемлемый.

Дымоход не входит в комплектацию печи, котла или камина и монтируется отдельно. Сборка дымохода из нержавейки проводится строго в соответствии с ГОСТами и строительными нормами:

• в дымоходном канале – не более трех поворотов;
• длина горизонтального участка – не больше 1 м;
• расстояние от дымовой трубы до пола, стен и потолка – не менее 70 см;
• диаметры сечений трубы дымохода и отопительного прибора должны полностью соответствовать;
• необходима абсолютная герметичность соединений узлов, в местах пересечения перекрытий, стен, крыши стыки не допускаются;

Важные моменты – расположение труб относительно конька крыши и расчет высоты дымохода, соблюдение допустимых величин зазоров.

При сборке обращают внимание на движение дыма и конденсата. Горизонтальные и наклонные участки собирают «по дыму» – каждый следующий элемент надевают на предыдущий. Это снижает сопротивление дымоотведению и образование сажи.

Вертикальные участки собирают «по конденсату» – каждый следующий элемент вдевают внутрь предыдущего. В этом случае влага не будет воздействовать на герметизацию стыков, а будет стекать в конденсатосборник.

Схема вариантов монтажа

Нержавеющие дымоходы собирают с учетом специфики помещений. Обе схемы, как через крышу, так и через стену, имеют свои преимущества и недостатки. В ряде случаев они также сопоставимы по цене и трудозатратам. Поэтому для выбора варианта дымоотведения важно учитывать специфику постройки и условия эксплуатации.

К примеру, дымоходы из нержавеющей стали для бани монтируют внутри помещения. Это обусловлено высокой теплопроводностью стали – при нагреве она становится еще одним источником тепла. В редких случаях дымоход выводят и через стену, однако вывод делается повыше, чтобы сохранить участок трубы внутри.

Потолочно-проходной узел своими руками

Монтаж дымохода из нержавейки требователен к созданию потолочно-проходного узла. Он защищает перекрытия от термического воздействия дымохода. Требования к его созданию общие как для потолков, так и для крыш и стен, однако определенные нюансы имеются в каждом случае.

Порядок монтажа может отличаться в зависимости от варианта ППУ. Общая схема следующая:

• тщательно отмеряют и наносят на потолок (крышу, стену) разметку, учитывающую как ширину дымоходной трубы, так и необходимый минимальный зазор между ней и поверхностью;
• отверстие выпиливают, в случае необходимости укрепляют ближайшие конструкции, древесина дополнительно обрабатывается огнестойкими пропитками;
• стенки отверстия защищают огнеупорными пластинами, можно использовать и тот же металл, хотя такой вариант не рекомендован;
• снизу отверстие закрывается пластиной-фланцем, в его середине заранее выпиливают отверстие под трубу с зазором не более чем в 1 мм для ее свободного прохода;
• монтируют сегмент дымоходной трубы, важно, чтобы стык не приходился внутрь или вблизи ППУ;
• пространство между дымоходом и защищенным перекрытием заполняют негорючим материалом, обычно это керамзит, базальтовая вата;
• поверх ППУ на трубу надевают еще один фланец, который и крепят поверх узла, дымоход монтируют дальше.

Пластины-фланцы рекомендуется также подбирать из негорючего материала. Они будут носить декоративную функцию, поэтому нередко их выбирают под интерьер. Отверстия под круглую трубу важно выпиливать точно, не допускается искажения и давления на сегмент.

При работе в подкровельном пространстве необходимо учитывать расположение стропил.

Если дымоход монтируют в уже готовой крыше, может потребоваться перераспределение нагрузки. Место вывода через кровлю обязательно защищается гидроизолирующей проходкой и фартуком.

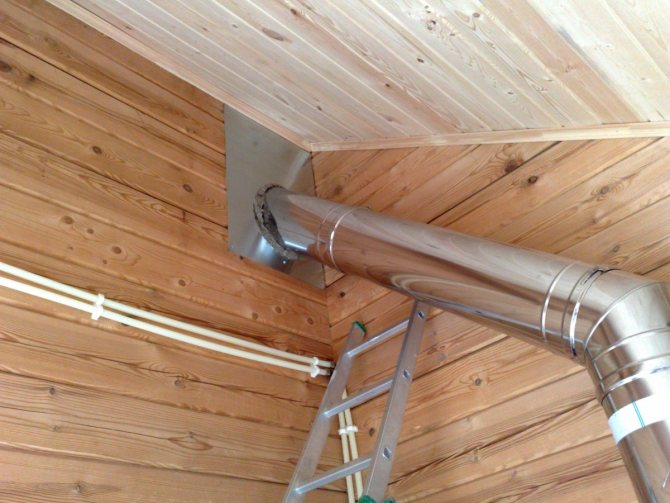

Монтаж ППУ для вывода через стену имеет аналогичную схему. Однако в данном вопросе также учитывается потеря теплоизоляции помещения за счет нарушения целостности стены. Поэтому повышенное внимание уделяется утеплению и герметизации узла.

Установка дымохода мастерами компании «Дымоход Мастер» – надежно и недорого

Монтировать дымоходы из нержавеющей стали в СПб необходимо с учетом специфики области и климатических условий. Расчет и возведение таких конструкций требует внимания к деталям. Особенно это актуально, когда речь идет об уже готовых постройках.







Посмотреть все фото работ по установке дымохода внутри дома

Посмотреть все фото работ по установке дымохода снаружи



Монтаж дымоходов из нержавеющей стали для бани, гостевых домов, летних кухонь требует грамотного профессионального подхода в каждом конкретном случае. Специалисты «Дымоход Мастер» готовы помочь в решение данных вопросов, предоставить рекомендации, а также полный спектр услуг для получения качественного результата.

• Для воплощения проектов загородного жилья, проведения ремонта мастера компании «Дымоход Мастер» находят лучшие решения: от классических до нестандартных.
• Сотрудничество с нашей компанией – залог безопасности и беспроблемной эксплуатации отопительных систем, гарантия отсутствия нареканий со стороны надзорных организаций.
• У нас вы сможете заказать монтаж дымохода из нержавейки любой сложности.
• Доступна услуга под ключ или поэтапное проведение работ.
• Чтобы обеспечить гарантии, мы предлагаем к установке исключительно качественные сертифицированные материалы (после предварительной консультации возможен монтаж дымоходного оборудовании, купленного у стороннего продавца).
• Стоимость услуг в Санкт-Петербурге и Ленинградской области рассчитывается индивидуально, в прайсе можно посмотреть цены на отдельные виды работ.

Все это позволяет выполнять в СПб монтаж дымоходов из нержавейки быстро и качественно. Учитываются пожелания заказчика, нормы СНиП и пожарной безопасности, практичность и удобство эксплуатации. Все это гарантирует приятный внешний вид, надежность, безопасность и длительный срок службы дымохода.

Сэндвич дымоходы из нержавеющей стали в Москве.

Сэндвич дымоходы (Сборка №5 для котла, камина, печи)

от 28 483 руб

другие варианты сборок >>

В этом разделе сайта представлены современные универсальные нержавеющие трубы сэндвич типа, а также конструктивные элементы к ним, предназначенные для монтажа дымоходов в различных областях применения.

Двустенные нержавеющие дымоходы линейки «Проект316» от компании «Альянс СТ» отлично подходят для эффективного дымоудаления от широкого спектра отопительного оборудования. Благодаря своему строению, сэндвич дымоходы нашего производства имеют высокие эксплуатационные характеристики.

В чем суть инновации «сэндвич»

Английское слово «sandwich» появилось и прижилось в строительном лексиконе достаточно давно. Им принято называть многослойную конструктивную структуру. Так, в строительной индустрии можно встретить сэндвич-панели, которые используются в возведении зданий, и сэндвич-дымоходы, нашедшие свое применение в системах обогрева.

Если говорить о многослойности сэндвич труб, то, по сути, речь идет о двустенных дымоходах с прослойкой изоляции в межстенном пространстве. Трубы для дымоходов типа сэндвич имеют более передовую конструкцию по отношению к классическим одностенным дымоходам. Двустенный тип дымоходных труб выгодно отличается от труб обычного типа, т. к. имеет негорючую утепляющую прослойку из высококачественных базальтовых волокон между внутренней и наружной трубой. На практике это обеспечивает быстрый нагрев внутреннего дымового канала, и скорое достижение температурой в дымоходе показателей, превышающих точку росы, что предотвращает конденсатообразование и продляет жизнь дымоходу.

Как появились двухконтурные сэндвич дымоходы?

Активное внедрение труб типа сэндвич пришлось на период, когда пользователи перешли на использование тепловых агрегатов с циклическим режимом работы и, как следствие, с низкими температурами отходящих топочных газов. Имея в то время кирпичные и металлические дымоходы, владельцы печей сталкивались с обильным образованием конденсата, быстро повреждающего поверхность «старого» дымохода. Это требовало восстановление дымового канала посредством гильзования: его полностью или частично разбирали, вставляли стальную или полимерную гильзу.

Новый вид дымоходов оказался достаточно дешевым и легким в монтаже, поэтому быстро занял свою нишу на рынке теплотехнической продукции. Для примера: установка дымохода из двустенных труб занимает до одного дня, а процесс гильзования каменного канала – до двух дней.

Когда нужен дымоход-сэндвич

Двустенные дымоходы универсальны, что позволяет использовать их для устройства дымовых каналов, как вне, так и внутри помещения. Также актуальны они тогда, когда часть дымового канала пролегает через неотапливаемые помещения или снаружи строения, проходит через чердак и выходит сквозь кровлю. В целях предотвращения потерь тепла, замерзания дымохода, накопления влаги, оседающей на холодных участках дымовой трубы, эти зоны целесообразно утеплять. Для таких участков наиболее подойдут трубы-сэндвич, имеющие готовый встроенный изолирующий слой из минеральной ваты на основе базальтовых волокон. Это предотвратит избыточную конденсацию паров и, как следствие, коррозию труб, а значит, гарантирует долгий век всему дымоходу, а владельцу дома – безопасность и комфорт.

Сэндвич дымоходы Проект316

К выбору всего, что связано с отопительным оборудованием, подходить следует ответственно, ведь речь идет о безопасности жизни. Экономить нужно разумно, и уж точно не на безопасности жилища. Компания «Альянс СТ» занимается производством и продажей труб и элементов для дымоходов типа сэндвич. Наши изделия практичны, функциональны и, вместе с тем, эстетичны. Но, прежде всего, они доступны в ценовом отношении.

Что касается материала, из которого изготовлены наши двустенные трубы и необходимые элементы к ним, то разновидность предлагаемых сэндвич труб относится к линейке дымоходов «Проект316», а значит, имеет в своей основе коррозионно-устойчивые и жаропрочные стали высокого качества.

Мы выпускаем сэндвич дымоходы с толщиной изолирующего слоя в 25, 50, 100 мм и плотностью наполнения 120-240 кг/м. куб, что делает их применимыми для любого российского климатического региона. Толщина прослойки изоляции может быть изменена с учетом пожеланий клиента.

Изоляцией в межтрубном пространстве сэндвичных труб служит специальное базальтовое волокно с высокими теплоизолирующими характеристиками. Для изоляции дымоходов, монтируемых к твердотопливным печам или каминам, может быть применена каолиновая вата, пригодная для рабочих температур до 1100°С.

Сэндвич трубы для дымоходов, приобретаемые у нас, как и все дымоходы серии «Проект316», имеют непререкаемые геометрические характеристики, т.к. изготовлены на высокоточной автоматизированной линии. Это обстоятельство гарантирует безошибочный и легкий монтаж модулей дымохода, а также надежность и герметичность системы дымоотведения в целом.

Все плюсы двустенных труб дымоходов

• Трубы-сэндвич, в высшей степени, надежны и безопасны.
• Срок службы системы, включающей дымоход плюс отопительное оборудование напрямую зависит от толщины материала дымоходной труб, марки стали и толщины изоляции.
• Возможность подбора диаметров, углов, длин элементов и толщин изоляции дымовых сэндвич труб в зависимости от используемого вида топлива и температурного режима работы отопительной системы.
• Двустенные трубы при правильном монтаже пригодны для строений из любых стройматериалов.
• Дымоходы из нержавейки годятся для устройства дымовых каналов и внутри здания и с улицы, где могут прекрасно отслужить не один десяток лет.
• Не требуют возведения фундамента.
• При наличии элементарных монтажных навыков могут быть подрезаны под требуемый размер прямо на строительной площадке.
• Двустенная труба многофункциональна и совместима с любым отопительным прибором, работающем на любом виде топлива.
• Многообразие номенклатуры дымовых сэндвич труб, крепежа и дополняющих их элементов систем дымоотвода позволяет собирать дымовые каналы любой сложности.
• Круглый профиль трубы обуславливает наилучший газоотвод.
• Правильно смонтированный дымовой канал из двустенных труб  герметичен, устойчив к конденсатообразованию.
• Изоляция препятствует остыванию дымового канала. В результате в нем обеспечивается устойчивая тяга, высокая скорость удаления топочных газов, снижается образование конденсата в холодных зонах.

ДЫМОХОДЫЧ — Дымоходы из нержавеющей стали в Калининграде

ПОСМОТРЕТЬ ВСЕ РАБОТЫ

Какими дымоходами мы занимаемся?

Одностенные

Одностенные системы дымоходов предназначены для частичной или полной санации уже существующих дымоходных систем, а также проведения ремонтных работ.

Подробнее

Сэндвич

Сэндвич трубы для дымоходов предназначены для монтажа внутри и снаружи здания. Подходят для большинства отопительных приборов.

Подробнее

Для Бани

Дымоходы для бани должны выдерживать многократные повышенные термические нагрузки в влажной среде.

Подробнее

Коаксиальные

Коаксиальные трубы двухконтурной системы – это оптимальное решение при подключении к отопительным агрегатам с закрытой топочной камерой.

Подробнее

Дымоходы

из нержавеющей
стали

Подробнее

Дымоходыч предлагает большой выбор нержавеющих дымоходов по приемлемым ценам для вас.
В продаже представлены изделия для всех видов современного отопительного оборудования, вся продукция
сертифицирована и сопровождается гарантией и качеством. Наши специалисты профессионально выполняют
монтаж и сервисное обслуживание дымопроводных систем.

При сгорании энергоносителя в газовых, жидкотопливных и твердотопливных котлах и каминах образуется не
только необходимое для обогрева жилья тепло, но и продукты сгорания. Поэтому при монтаже отопительного
оборудования предусматривают установку дымоходов — систем, которые обеспечивают эффективный отвод
углекислого газа и сажи из помещений. Еще одной функцией, которую выполняют эти устройства, является
создание естественной тяги для поддержания процесса сгорания топлива.

Преимущества дымоходов

из нержавеющей стали

Доступность

Дымоходы из стали невысокой стоимости предоставлены в широком ассортименте.

Вариативность

Используя нержавеющие трубы, переходники и фитинги, можно создать дымоходную систему любой сложности.

Компактность

По сравнению с выложенной из кирпича трубой нержавеющие дымоходы занимают гораздо меньше пространства.

Прочность

Сталь-нержавейка способна выдерживать высокие эксплуатационные нагрузки, не подвержена температурной деформации.

Долговечность

Трубы из нержавеющей стали служат десятки лет, так же не подвержены коррозии и воздействию других негативных факторов.

Галерея работ

монтажа

У нас можно

заказать

Помимо указанных выше дымоходов , вы можете заказать отдельно :

1. Сэндвич трубы (двухслойные с утеплением) представленные в размерах от d80/120 до d500/580 мм.

2.Трубы из стали с диаметром от80-600 мм и толщиной стенки от 0.5 мм. до 1,0 мм.

Чтобы получить консультацию по выбору дымоходов из нержавеющей стали , заказать проектирование и монтаж системы  или купить интересующие вас изделия, сделайте заказ у нас на сайте.

ПОСМОТРЕТЬ ВСЕ РАБОТЫ

Сертификаты на

Дымоходы из
Нержавеющей стали

Все сертификаты

Свежие новости

от Дымоходыча

Все новости

Контакты

Задать вопрос

Информация

Если у вас остались вопросы, то воспользуйтесь контактной формой на сайте или позвоните по номеру и мы ответим на все ваши вопросы.

Рабочие часы

Понедельник-Пятница: 9:00 — 17:00.

Суббота: 10:00 — 14:00

Выходной день:  Воскресенье.

dk-39@mail. ru

Калининград, ул. Александра Невского, 193а.

Телефон

+7 (4012) 42-22-69

Вы всегда можете связаться с нами с помощью соц. сетей

Вконтакте @dk_kaliningrad

Instagram @dk_kld

WhatsApp +79521166556

Viber +79521166556

Монтаж дымохода, дымоход из нержавейки своими руками, как установить

Краткое содержание

• 1 Основные преимущества нержавеющих труб
• 2 Почему применяется нержавеющая сталь?
• 3 Одностенные гладкие изделия для дымохода
• 4 Двустенные гладкие трубы
• 5 Особенности монтажа дымохода
• 6 Видео: Схемы дымоходов

Установка любого отопительного устройства, камина или печи требует оборудования дымохода. Его основное предназначение – выводить дым, образованный в результате горения топлива из установки наружу.

Выбор материала для обустройства дымохода обусловлен использованием топлива: твердого, жидкого или газообразного.

Производители каминов и печей указывают в эксплуатационных характеристиках какой необходим дымоход, его диаметр и материал изготовления. Наиболее широко применяются универсальные трубы из нержавеющей стали.

Основные преимущества нержавеющих труб

Технические характеристики гофрированной нержавеющей трубы

Первоочередной задачей любого дымохода является оперативное выбрасывание скопившихся продуктов топливного сгорания. Этот процесс будет быстрее в трубе с гладкой поверхностью и круглого диаметра. Эти две характеристики обеспечивают высокую аэродинамику, благодаря чему создается эффективная тяга и газы быстро поднимаются наверх. Лучше всего с этой задачей справляются металлические изделия.

Почему применяется нержавеющая сталь?

Ответ очевиден, поскольку в процессе эксплуатации будет постоянный контакт с влагой, агрессивными компонентами газов и другими факторами, которые могут привести к коррозии металла. Дымоход устанавливается с расчетом на долгосрочную эксплуатацию и следует отдать предпочтение прочному и долговечному материалу, устойчивому к негативному влиянию различных кислот и конденсата – нержавеющей стали.

Характеристики нержавеющей стали марки 08х18н10 [ads-mob-1][ads-pc-1]

Стальные изделия легкие, их просто устанавливать, а также малозатратные в обслуживании. В процессе горения выделяются не только газы, но и микрочастицы – зола, которая оседает на стенках дымохода из нержавейки, засоряя его. Гладкая нержавеющая труба не способствует накоплению сажи, что значительно упрощает уход за дымоходом.

У дымоходов нержавеющих могут быть различные конфигурации, благодаря чему они подходят для любых типов отопительных устройств. Они легковесны и не требуют фундамента, как, например, для кирпичного дымохода.

Ну и немаловажным преимуществом дымохода из нержавейки является его стоимость и возможность самостоятельного монтажа, без привлечения специалистов.
Виды нержавеющих труб для дымоходов

Наиболее часто для оборудования дымоотводящих каналов используются следующие виды труб:

• одностенные гладкие;
• двустенные гладкие;
• гофрированные.

Гофра

Гофротруба и аксессуары для гибкого дымохода

Самым дешевым вариантом будет гофрированная труба, но перед ее приобретением необходимо знать о ее недостатках и особенностях монтажа. Гофра представляет собой пружину из металлической проволоки, на которую нанесена тонколистовая сталь. Максимальная толщина стенки 0,1 мм. Это, с одной стороны, дает определенные преимущества в виде гибкости, легкости и возможности сжимать и растягивать.

Но с другой стороны, накладывает ограничения для применения – нельзя использовать для каминов и печей с высоким КПД и теплоотдачей, поскольку высокая температура способна деформировать изделие, к тому же будут создаваться условия для скопления конденсата, что также будет негативно влиять на металл. В итоге такое изделие прослужит совсем недолго, возникнет необходимость замены и повлечет дополнительные расходы.

Этот вид труб не рекомендуется использовать как самостоятельный вертикальный канал для нержавеющих дымоходов, поскольку гофра отличается высоким показателем аэродинамического сопротивления. Если дымоход будет выполнен только из изделия такого вида, то сила тяги будет невелика, а это приведет к плохому дымоотводу, задымленности помещения и повышению рисков возникновения возгорания.

Утепленная гофрированная гибкая дымоходная труба

Оправданным использованием гофры является монтаж в старый кирпичный дымоход, но при этом ее предварительно нужно обернуть теплоизоляционным материалом – для снижения уровня конденсатной влаги.

Основное предназначение гофрированной нержавеющей трубы – оборудование сложных участков, а также для присоединения каминов и печей к шахте дымохода.

Одностенные гладкие изделия для дымохода

Традиционная труба круглого или овального сечения, изготовленная из тонкого листа стали, является наиболее распространенным вариантом для оборудования нержавеющего дымохода. Преимуществ у данного вида труб достаточно, чтобы использовать для монтажа дымоотводящего канала:

Недостатком одностенных труб является то, что их можно использовать только внутри помещения или снаружи, предварительно утеплив дымоходный канал. Поскольку из-за большого перепада температур будет возникать конденсат, который оставляет черные следы на трубе и приводит к снижению производительности отопительного устройства и его долговечности.

Одностенный дымоход из нержавеющей стали

При выборе такого трубного профиля следует обратить внимание на сталь, из которой он изготовлен:

• марка AISI 304 характеризуется стойкостью к кислотной среде и может выдерживать нагрев до 250о, а в низкокислотной среде до 600о. Использование труб из стали такой марки возможно для низкотемпературных котлов;
• марка AISI 310 отличается повышенной жаропрочностью, не деформируется при нагреве до 1000о, может использоваться для каминов и печей, сжигающих твердое топливо;
• марка AISI 316 – самый распространенный металл для изготовления дымоходов из нержавеющих труб поскольку имеет высокие показатели устойчивости к кислотной среде и высокой температуре.

Двустенные гладкие трубы

Универсальными и надежными для оборудования дымоходов считаются сэндвич-трубы. Их можно использовать как внутри здания, так и снаружи.

Изделие имеет трехслойную конструкцию:

• внутренний слой из тонкого нержавеющего металла;
• теплоизоляционная прослойка;
• внешний слой из нержавеющей или оцинкованной стали.

Двустенные сэндвич дымоходы из нержавейки

Именно благодаря прослойке обеспечивается отсутствие конденсата и скопления слоя сажи. Такие изделия наиболее пожаробезопасные, их легко устанавливать, они стойкие к агрессивной кислотной среде и перепадам температур.

Но при весомых достоинствах сэндвич-конструкции имеют и недостатки:
возможна разгерметизация из-за постоянного сужения и расширения стенок под воздействием различных температур, на которые реагирует базальтовый наполнитель;
высокая стоимость по сравнению с гофрой и одностенными вариантами;
невысокий эксплуатационный срок – до 15 лет.

Особенности монтажа дымохода

При самостоятельном монтаже конструкции нержавеющих дымоходов необходимо придерживаться некоторых правил, которые обеспечат безопасную эксплуатацию:

Поворот дымохода – колено

• минимальная высота дымохода – 5 метров;
• нельзя оборудовать горизонтальные участки более одного метра в длину;
• на открытых участках и в неотапливаемых помещениях нужно использовать теплоизоляцию для труб;
• если крыша покрыта горючими материалами, то необходимо установить искрогаситель на открытую часть дымохода;
• проход дымохода через стену, кровлю и перекрытия не должен быть со стыками;
• диаметр трубы не должен быть меньше патрубка отопительной установки, ни в одном месте, особенно при поворотах и сопряжениях;
• нельзя выполнять более трех поворотов;
• монтаж вертикального участка нержавеющего дымохода должен быть осуществлен по принципу «от конденсата», то есть когда каждая последующая секция монтируется в раструб предыдущей;
• монтаж горизонтального участка должен выполняться по принципу «по дыму», то есть каждая последующая секция должна быть шире и надеваться на раструб предыдущей.



Если выполнять эти простые правила, то дымоходы из нержавеющей стали прослужат долгое время и будут отлично справляться с возложенными на них функциями.

[ads-pc-2][ads-mob-2]

Видео: Схемы дымоходов

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Дымоходы из нержавейки — Жестянщик

обладают рядом преимуществ:

• долгий срок службы;
• высокая прочность;
• возможность реализации системы любой сложности;
• многофункциональность;
• невысокая стоимость.

Дымоходы из нержавеющей стали для каминов или печей являются более прочными, чем кирпичные. Последние очень восприимчивы к колебаниям температуры, что приводит к их разрушению. Дымовая труба из нержавейки устойчива к коррозии. На изделия из стали не влияет повышенная влажность или сухость воздуха, высокие значения температур, химически агрессивные среды.

Для дымоходной системы из нержавейки характерна модульная структура, что позволяет легко заменить своими руками какую-либо деталь конструкции в случае необходимости. Установка дымоходов из стали производится с использованием специальных отводов. Благодаря этим элементам можно обойти инженерные блоки или архитектурные конструкции.

Дымоходы из нержавейки практичнее и надежнее кирпичных, их можно использовать в домах разных типов постройки

При монтаже дымохода из нержавейки своими руками есть возможность сдвига оси трубы в каком угодно направлении без изменения расположения котла либо камина. Круглое сечение дымоотвода из нержавеющей стали снижает интенсивность оседания продуктов горения на его внутренней поверхности.  Такие трубы реже нуждаются в проведении чистки.

Виды труб для дымоходов

Для монтажа дымоходов из нержавеющей стали своими руками используются три варианта комплектующих:

1. Однослойная стальная труба.
2. Гофрированная нержавеющая труба.
3. Сэндвич-труба.

Однослойная дымовая труба из нержавеющей стали имеет толщину 0,5-2 мм. Она отличается невысокой стоимостью, но при этом ограниченной областью применения.

Обратите внимание! Такую нержавеющую трубу для дымохода можно использовать только внутри утепленных помещений.

Значительная разница температур с наружной и внутренней стороны приводит к перерасходу энергоносителей, а обильное образование конденсата влияет на общую производительность и эксплуатационный срок отопительной системы.

Наиболее приемлемой для дымохода является гладкая труба круглого сечения

Гофрированные трубы для дымоходов из нержавеющей стали применяются для обустройства криволинейных переходов. Такие изделия из других материалов не всегда достаточно прочны и термоустойчивы. Гофрированная труба из нержавейки выдерживает температуру до 900 градусов и эффективно удаляет продукты сгорания газового прибора, котла, камина, печи на других видах топлива.

Наиболее универсальными трубами из нержавеющей стали для дымоходов являются сэндвич-системы. Их монтаж может проводиться своими руками как внутри, так и снаружи помещения. Труба имеет между внешним и внутренним нержавеющим покрытием специальный слой из негорючего материала. Он обладает высокими показателями термоизоляции. Зачастую этот слой выполнен из минеральной ваты.

Ассортимент элементов для дымохода

Нержавеющие детали для дымоходов разнообразны как в ассортименте, так и возможностях. С их помощью можно произвести монтаж системы практически любой конструктивной сложности.

Прямые нержавеющие трубы для дымоходов бывают длиной до 125 см. Для них всех характерно раструбное сопряжение, которое не требует дополнительных элементов. Отвод (колено) 45° используется при необходимости отклонения направления дымоотвода на вертикальном участке. Отводы 90° зачастую применяются для осуществления перехода от горизонтального короткого участка отопительного устройства к базисной части дымоходной трубы из нержавейки.

Тройник под углом 45 или 87° монтируется в месте установки сборника конденсата или, при использовании двух отопительных агрегатов, при их подсоединении к общей дымоходной системе.

Важно! Подключение двух устройств к единой системе требует отдельного согласования контролирующих органов.

Установка сборника конденсата необходима для освобождения дымоходной трубы из нержавеющей стали от влаги и производится в нижней части основного вертикального участка. Ревизионные элементы предназначены для осуществления чистки и регулярного контроля системы дымоотвода котельных.

Монтаж дымохода из нержавеющей стали предполагает использование его верхних частей – искрогасителя, колпака, гидроизоляционной юбки, а также специальных элементов для прохождения через перекрытия, кровлю, стены.

Дымоход, выведенный на кровлю, стоит оборудовать искрогасителем

Установка дымоотвода из нержавеющей стали

После выполнения проектирования прокладки дымовых труб для котельных из нержавеющей стали, согласования схемы с контролирующими органами и покупки необходимых деталей можно начинать монтаж системы своими руками.

При монтаже дымохода из нержавейки стыки труб желательно дополнительно усиливать герметиком, который выдерживает температуру до 1-1,5 тыс. градусов. Это предотвратит снижение тяги и проникновение опасных продуктов сгорания в помещение из канала из нержавейки. Трубы для дымоходов снабжены специальными участками сопряжения, поэтому их соединение не является сложной задачей.

Места соединения сегментов дымохода нужно загерметизировать специальным средством

Если своими руками ведется установка внутри помещения, то особое внимание уделяется прохождению труб из нержавейки для дымохода через перекрытия. Некоторые изготовители выпускают элементы специально для этих целей, но в случае необходимости можно их изготовить своими руками.

Для крепления дымоходных труб из нержавеющей стали на внешней стене используются кронштейны, которые располагаются на расстоянии менее 2 м друг от друга. Обязательной является опора в месте прохождения канала через стену и креплении ревизионного отсека.

Правила установки дымоходов

Для обеспечения хорошей тяги высота трубы дымохода из нержавеющей стали должна быть больше 5 м. Горизонтальные участки не должны превышать длину 1 м. В случае установки своими руками на открытом пространстве или в не отапливаемом помещении канала из нержавейки, необходимо термоизолировать дымоходную трубу. При прохождении дымохода камина, печи, котельных через кровлю с наличием горючих материалов обязательно необходима установка искрогасителя.

В месте стыка дымовой трубы с перекрытием из горючего материала нужно закрепить стальной лист

Выполняя монтаж системы своими руками, необходимо особое внимание обратить на прохождения через перекрытия, стены, кровлю. Если каналы не изолированы и выполнены из нержавейки, трубы дымохода должны располагаться на расстоянии не меньше 1 м от перекрытия.

Важно! Недопустимо выполнять стыковку труб в толще стен.

Минимальное допустимое расстояние от потолка, стены, пола – 70 см. Если труба из нержавейки для дымохода проходит сквозь негорючую кровлю, то минимально допустимый зазор между ней и перекрытием должен составлять не меньше 13 см.

Общее число поворотов дымоотвода – не больше трех. При установке дымохода из нержавеющей стали своими руками диаметр трубы не должен быть меньше выходного патрубка отопительного прибора.

Важные принципы монтажа дымоходов

Гофрированная труба из нержавейки может применяться для внутреннего и наружного дымохода, перехода от выходного патрубка прибора к основному каналу, ремонта кирпичного дымохода, имеющего изгибы.

В дымоходных системах допустимо использовать и гофрированные стальные трубы

При монтаже горизонтального или наклонного участка от отопительного устройства или камина труба надевается на предыдущую от прибора. Это обеспечивает свободное передвижение продуктов сгорания по каналу. При установке вертикальной части дымохода последующий отрезок трубы вставляется в нижестоящий.

Если кровля имеет некоторый угол с горизонтом, то отверстие под нержавеющие трубы должно иметь эллипсовидную либо прямоугольную форму. Выполняя монтаж, необходимо, чтобы дымоотводный канал проходил ориентировочно по центру между потолочными балками и стропилами. Особое внимание уделяется требованиям к высоте над кровлей среза дымохода.

В случае использования канала из нержавейки, труба для дымохода должна иметь гидроизоляцию сверху для того, чтобы влага либо атмосферные осадки не проникли на чердак.

Каналы из нержавеющей стали являются наиболее приемлемым вариантом устройства дымоотводной системы. Ее монтаж несложный, если четко выполняются все требования и рекомендации.

Сэндвич-дымоходы из нержавеющей стали: особенности, монтаж

Современный рынок строительных материалов предлагает большое количество дымоходов. От качества трубы и правильности ее выбора зависит пожарная безопасность всего дома. Дымоход из многослойной стали наилучшим образом соответствует этому основному критерию. Дымоход из нержавеющей стали имеет различные размеры, что упрощает процесс подбора необходимой конструкции.

Сэндвич-трубы – это современное, практичное и безопасное решение для устройства дымоходных систем в жилых домах и на промышленных объектах.

Содержание

• 1 Основные требования для выпускных труб
• 2 Типы дымоходов, изготовленных из стали
• 3 Канал сэндвич
• 4 плюс двойной стенки труб
• 5 Стальные размерность
• 6 Сэндвич-соединительные соединения
• . 7 Применение двустенных дымоходов
• 8 Особенности сборки наружного канала
• 9 Устройство внутреннего дымохода
• 10 Важные моменты при наружной установке

Основные требования к выпускным трубам

Условия эксплуатации дымохода определяют его конструкцию. Характеристики работы канала должны полностью соответствовать СНиП. Некоторые выплавленные документы:

• Каждый тепловой прибор должен иметь отдельный дымоход;
• толщина металлической трубы не должна быть меньше полмиллиметра;
• при изготовлении необходимо использовать сталь с повышенной стойкостью к коррозии;
• количество витков дымовых каналов — не более трех;
• высота трубы — не менее 5 метров.

Подходящая высота дымохода обеспечивает достаточную тягу и эффективную работу.

Внимание! При монтаже необходимо использовать герметики с рабочей температурой не менее 1 тыс. градусов.

Дымоход внутри стены допускается, если он выполнен из негорючего материала. Проверка его работы производится квалифицированным специалистом не менее 2-х раз за весь отопительный период. Допускаются выбросы выхлопных газов от нескольких устройств. При этом сечение дымохода следует определять с учетом их одновременной работы. При использовании модульных систем запрещается топить дровами, превышающими размеры топки, а также легковоспламеняющимися жидкостями, сушкой предметов на элементах дымохода, удалением копоти сжиганием.

Эффективность всей системы отопления зависит от высоты дымохода и правильный расчет этого параметра очень важен

Типы дымоходов из стали

Существует много видов материалов для конструкции дымохода. Разделение труб осуществляется по их назначению и функциональному назначению. Существуют такие дымоходы из стали:

• одностенные;
• коаксиальный;
• бутерброд.

Труба одностенная предназначена для временного использования в качестве дымохода при подключении газовых котлов или печей, ремонтных работах (на определенном участке канала), для размещения в кирпичных дымоходах.

Коаксиальная труба спроектирована таким образом, что имеется возможность одновременного отвода продуктов сгорания и нагнетания свежего воздуха для поддержки источника. Он состоит из внутренней и внешней оболочки. Истечение дыма осуществляется по первому из них, а поступление воздуха между секциями. Аналогичные трубы дымохода устанавливаются, если для работы котла необходим кислород.

Двустенные сэндвич-конструкции из нержавеющей стали подходят для максимально эффективной работы дымового канала.

Канал сэндвич Особенность

Дымоход дымохода представляет собой конструкцию, состоящую из трех слоев — внутренней, внешней трубы и теплоизоляции между ними. Это объясняет название этих каналов.

Сэндвич-труба состоит из двух слоев металла, между которыми проложен теплоизоляционный материал

Внимание! Внутренняя труба должна быть изготовлена ​​из нержавеющей стали.

Внешняя часть может быть выполнена из другого материала, например, из оцинкованной стали, латуни, полиэстера. Толщина утеплителя и размеры изделия определяют температурный режим, при котором будет работать дымоход.

Сэндвич-дымоход всегда имеет заводской сертификат с описанием всех его характеристик (категории котлов по подключению, вид топлива, гарантийный срок и т.д.). Качество нержавеющей стали, из которой изготовлен канал, влияет на устойчивость к высоким температурам и долговечность изделия. Для производства используется сталь марок AISI 310 и 304. Возможно использование бюджетных вариантов — AISI 409.и 439. Наружный контур обычно изготавливают из стали AISI 430.

Для твердотопливных котлов выбирают дымоходы, в которых швы соединяются лазерной сваркой. Для систем, использующих газовое топливо, для этих целей допустим ездовой способ.

Плюсы двустенных труб

К достоинствам сэндвич-конструкций можно отнести отсутствие конденсата, простоту монтажа, высочайшую степень пожарной безопасности, устойчивость к агрессивным средам и компактность. Такие дымоходы продаются частями с длиной каждого сегмента не более метра. Построенную печную конструкцию не нужно создавать, а работы можно выполнять в любое время года. Модульность позволяет устраивать дымоходы необходимых конфигураций. Вся система дымохода печи экологична и бесшумна при тяге.

Сэндвич-дымоход является сборной конструкцией, поэтому конфигурация дымохода может быть любой

Изготовление каналов из нержавеющей стали предполагает использование высококачественного металла, в который иногда могут быть добавлены примеси титана для повышения прочности. Элементы со стенками до 1 мм не деформируются даже при 650 градусах. Из недостатков можно выделить высокую стоимость изделий. Из нержавейки сэндвич трубы можно использовать для твердотопливных и газовых котлов, каминов, печей и т.д.

Размеры стальной дымоходной трубы

Нержавеющая труба и ее размеры выбираются в зависимости от места использования печного отопления. Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать его диаметр.

Внимание! Чем мощнее отопительный прибор, тем большего сечения требуется труба.

Размеры оборудования регламентируются СНиП, а диаметр в основном указывается в техпаспорте устройства, например, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры обозначают внутреннее и внешнее сечение соответственно. Чем толще нержавейка, тем дольше прослужит система печного отопления. При покупке сэндвич-трубы необходимо учитывать диаметр выходной трубы котла. Требуемый показатель дымохода должен быть не меньше его. Предполагается, что труба будет надета на выходе.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба изготовлена ​​из стали со стенкой 0,5 и 1 мм. Внешний диаметр швеллерного сэндвича достигает 200-430 мм, а толщина внутреннего слоя утеплителя 4-6 см.

Чем выше мощность котла, тем больше диаметр трубы дымохода

Соединители многослойные для труб

Для сэндвич-трубы для дымоходов из нержавеющей стали подбираются необходимые соединительные элементы, имеющие подходящий диаметр (например, 200, 150, 120 мм):

• колено — позволяет изменить направление дымохода, состав включает в себя несколько деталей, которые свариваются под углом;
• дымоход-конвектор — необходим для отвода продуктов горения;
ревизия
• – основное назначение – очистка дымохода от скопления сажи;
тройник
• – служит для отвода конденсата и газов;
• кагла — используется для регулирования тяги;
переходник
• – необходим для соединения различных элементов;
• термофлюгер – служит для защиты дымохода от задувания ветра и атмосферных осадков;
• розетка — вспомогательный элемент, предназначенный для украшения;
• термоконус – необходим для защиты конструкции от атмосферных осадков;
Грибок
• — предназначен для верха дымохода и состоит из стали (оцинкованной).

Кроме того, благодаря сэндвичу из нержавеющей стали дымоход можно дополнить всевозможными декоративными элементами.

Применение двустенных дымоходов

Изделия дымохода сэндвича соединяются по системе зиг-гофр или раструбной схеме. Такие каналы могут быть как отдельно стоящими, так и внутренними. Благодаря удобной конструкции и достаточно высоким эксплуатационным характеристикам сэндвич-дымоходы широко применяются в сочетании с различным банным и отопительным оборудованием.

Двустенные трубы совместимы с различными типами котлов и печей

Внимание! Внутри зданий, как правило, устанавливают одностенные трубы из нержавеющей стали, а при проходе по чердаку или снаружи строения — двустенные с изоляцией.

Монтаж конструкции дымохода может осуществляться по дыму или по конденсату. В первом варианте каналы собираются для предотвращения попадания в дом угарного газа. Это достигается установкой тройников. Во втором варианте необходимо, чтобы конденсат, появившийся от перепада температур, мог стечь по трубе.

Правильно будет установить внутреннюю часть трубы в конденсат, а внешнюю в дым.

Особенности сборки наружного канала

Сборку канала из нержавеющей стали необходимо выполнять в определенной последовательности. Первый – горизонтальный участок от котла. Стальная сэндвич-труба соединяется с трубой дымохода с помощью сборных фитингов. Они крепятся струбцинами и хорошо обжимаются. Где-то посередине длины горизонтального участка нужно вставить тройник для ревизии. Последующая стальная труба соединяется, надев предыдущую.

Изменение последовательности категорически запрещено, так как в противном случае продукты горения будут попадать в помещение. Горизонтальная часть конструкции от котла уменьшена на 30-50 мм. Это необходимо для предотвращения попадания конденсата в устройство. Место прохода сэндвича из дымохода из нержавейки через стену изолируется негорючими материалами.

После выхода дымохода на улицу из стены сразу ставится тройник для сбора конденсата и канал поворачивается вверх. Стальная сэндвич-труба монтируется на стену путем прикрепления к несущей конструкции, которая монтируется крепежными элементами (анкерами, дюбелями).

Устройство внутреннего дымохода

Внутренний монтаж дымохода сэндвич-трубы аналогичен наружному монтажу.

Место прохождения трубы через потолок должно быть изолировано негорючим материалом.

При монтажных работах особое внимание следует уделить соответствующему размеру сэндвича дымохода из нержавеющей стали, тщательной герметизации мест стыковки и проходу канала через крышу. В некоторых случаях обустройство прохода может потребовать изменения конструкции обрешетки крыши. Бруски, создающие препятствие, вырезаются и переносятся в другое место.

Внимание! Мешающие стропила и балки не должны быть нарушены, а место выхода швеллера из нержавеющей стали смещено.

Эта особенность характерна для монтажа дымохода в готовом здании. Снизу к месту прохода подставляется труба, а сверху на нее надевается элемент трубы, фиксируемый к кровельному покрытию саморезами. Поверхность примыкания к кровле обрабатывается мастикой. Этот специальный элемент является опорой для надевания наружной трубы. Дизайн по периметру увенчан юбкой из нержавеющей стали. Завершающим этапом сборки является установка головки выхлопной трубы. По окончании работы проверяют тягу.

Важные моменты при наружной установке

При выполнении наружной сборки и проходе канала из стали через стену из дерева дымоход дополнительно обматывается слоем асбеста.

Внешняя часть дымохода должна быть надежно закреплена к стенам, при необходимости должны быть нанесены растяжки.

Для глиняных, бетонных и кирпичных стен достаточно изоляции просвета монтажной пеной, предназначенной для наружных работ. Недопустимо соединение сэндвич-труб из нержавеющей стали в месте их прохода через стену. Если стык случайно попал в эту точку, то канал следует вырезать до прохода, а затем всю часть трубы заделать в стену.

Высота узла дымохода над крышей не менее полуметра. Трубу закрепляют через каждые 200 см, однако во избежание провисания и перегиба можно фиксировать чаще. Возвышение дымохода из сэндвича из нержавейки над кровлей зависит от его близости к коньку. Если высота более 200 см, то следует дополнительно закрепить трубу к кровле металлическим тросом. Такой раствор придаст конструкции прочность.

Сэндвич-дымоходы из нержавеющей стали являются наиболее оптимальным решением, так как их можно устанавливать в домах из любых материалов. Они отличаются высокой степенью надежности.

Топ-10 лучших трубочистов в Сэндвиче, Массачусетс

Есть 5 местных трубочистов с высоким рейтингом.

Поделитесь некоторыми подробностями о вашем домашнем проекте.

В считанные минуты сыграйте с местными профессионалами с высоким рейтингом.

Сравните предложения и выберите лучшего специалиста для работы.

Последние отзывы о трубочистах в Sandwich

• Услуги на дому в Кейп-Коде

  Чак ​​был очень полезным и очень отзывчивым. Я попросил его осмотреть и почистить мой дымоход. Однажды на крыше он увидел дыру, которую белка прорыла через крышу на чердак. Я не мог поверить фотографиям, которые он показал. Я не думал, что это возможно. В итоге он провел здесь целый день, вытаскивая белку, ремонтируя крышу, а затем заканчивая работу, ради которой сюда пришел. Очень доброжелательное отношение к клиентам, качественная работа! Я определенно нанял бы его снова для любых проектов по дому, мне нужна помощь с

  Эрик с.

• Advance Chimney LLC

  Я отапливаю свой дом дровяной печью, и в самый холодный февральский день я увидел, что моя одностенная труба была ржавой и через эти крошечные отверстия летели искры. Мой предыдущий дымоход не предлагал трубы с двойными стенками, я даже не знал, есть ли они в наличии. Владелец (я люблю поддерживать семейный бизнес) Дэн и его папа появились через несколько часов. Я был так благодарен, что они появились в тот день. Они провели полную проверку, чтобы убедиться, что я в безопасности. Дали рекомендации по обеспечению безопасности печи, заказали вентиляционную решетку из нержавеющей стали, чтобы воздух не поднимался в дымоход. Они вставили временную стальную трубу, чтобы я мог зажечь огонь, и заказали на заказ трубу с двойными стенками duravent. Райан, какой отличный сотрудник, действительно успокоил меня. Пару дней спустя он показал изготовленные на заказ детали. Он установил вентиляционное отверстие из нержавеющей стали и трубу с двойными стенками. Перед уходом он разжег костер, поэтому я чувствовал себя в безопасности. Оба визита они скатывали привезенный бумажный ковер, чтобы не оставлять следов, даже в пинетках. Я настоятельно рекомендую Advanced Chimney. Я очень рада, что нашла компанию по производству дымоходов, которой можно доверять. Спасибо Дэн, «Папа» и Райан

  Элисон Д.

• The Chimney Doctor Nova Inc

  Я искал трубочиста, который использовал бы мягкие щетки для наших «золотых дымоходов» дымоходов (залитый бетон промышленного класса). Я нашел три возможных в списке Энжи. Все трое ответили на мои электронные письма, но я выбрал Chimney Doctor, потому что мне понравились отзывы, которые они получили (и указанные цены).

  Джоан К.

• Mr Duct Chicagoland

  Два парня, которые пришли прочистить вентиляцию моей сушилки, были великолепны. Обслуживание было вежливым и очень эффективным. Это также заняло меньше времени, чем я ожидал. ..и они убрались! Впечатляющий. Я бы порекомендовал мистера Дукта всем, кто нуждается в подобных услугах.

  Люсиль (Люси) Л.

• Shamrock C&C Inc

  Он был великолепен. Он был очень честным, более чем полезным. Очень уважительно и по-семейному. Очень хороший парень

  Дженнифер В.

• ТРУБИСТ СТАРОГО ТИПА

  Они пришли и отлично почистили дымоход и ответили на любой наш вопрос. Им потребовался месяц, но они попытались перенести дату раньше из-за отмены, к сожалению, мы не были доступны, но я действительно ценю усилия. Я очень рекомендую их.

  Реми М.

• ДРУГОЙ ТРУБИСТ

  Мы позвонили Дэну Хиллу в понедельник утром. Он прибыл в Хайаннис около полудня ТОГО ЖЕ ДНЯ. Что мы узнали: Наш 28-летний камин пропускал много холодного воздуха из-за заслонки, застрявшей в открытом положении. Из-за проливных дождей вода стекала по задней стенке камина, потому что на дымоходе не было колпака. Крышка зольника в полу камина отсутствовала. И прочистной дверки в подвале у основания дымохода тоже не было. Дэн позаботился обо всем этом за пару часов. Все детали были с ним в грузовике. Нам дали гарантийный талон Gelco на колпак дымохода. И счет-фактура с разбивкой затрат по статьям. И скидка 5%. Если вы живете на мысе, позвоните в трубочист Old Tyme, и вы не будете разочарованы. Как только потеплеет, Дэн позаботится о нашей гидроизоляции и покрытии коронки

  мария н.

• ДРУГОЙ ТРУБИСТ

  Все прошло очень гладко, команда из трех человек (двое на крыше, один внутри) были эффективными, вежливыми, объяснили, что они собираются делать, и сделали это. У меня было несколько вопросов, и я был очень доволен ответами и готовностью отвечать. Я только что купил дом, и, учитывая копоть, я не думаю, что дымоход не чистили десять лет! Крышка (дымоход шириной более 3 футов) стоила 425 долларов с пожизненной гарантией, поэтому я думаю, что получил отличный сервис по очень разумной цене. Ребята сработали оперативно, все помещения содержались в чистоте. Очень рекомендую Old Tyme Chimney Sweep 9.0003

  Дженис В.

• ТРУБИСТ СТАРОГО ТИПА

  Отзывы на месте. Дэн был вовремя и в рамках бюджета с очисткой, осмотром и ремонтом дымохода. Определенно рекомендовал бы его другим.

  Дженис Д.

• ТРУБИСТ СТАРОГО ТИПА

  Я думал, что эта группа была отличной. И я обязательно буду использовать их снова. Они были профессиональными и очень чистыми, нигде не было ни пятнышка грязи. Я недавно купил свой дом (мой первый дом), так что они были очень наставлениями и рассказали мне о некоторых участках дымохода, за которыми мне нужно было следить. Единственная причина, по которой я поставил им четверку за пунктуальность, заключалась в том, что они опаздывали, но они были активны и позвонили мне заранее, чтобы сообщить мне, что они опаздывают, с чем у меня не было никаких проблем, и я оценил их заботу. Я также оценил их на B по цене, потому что мне не с чем сравнивать, я не знаю, какова конкурентоспособная цена для этой услуги. Я купил «сделку» Энджи за 19 долларов.0, который вполне может быть очень конкурентоспособным для трубочиста. Я просто не знаю

  Мишель С.

Последнее обновление от 12 июля 2022 г.

Трубочисты в бутерброде

Результаты фильтрации

Мы гарантируем ваше удовлетворение и не уйдем, пока работа не будет завершена. Правильно. Мы гордимся тем, что выполняем свою работу качественно, а также обеспечиваем отличное обслуживание клиентов! Ознакомьтесь с нашими предлагаемыми услугами и позвоните или нажмите, чтобы запланировать бесплатную оценку сегодня.

«Чак был очень любезным и очень отзывчивым. Я попросил его осмотреть и почистить мой дымоход. Однажды на крыше он увидел дыру, которую белка прорыла через крышу на чердак. Я не мог поверить фотографиям, которые он показал … Я не думал, что это возможно. В итоге он провел здесь целый день, вытаскивая белку, ремонтируя крышу, а затем заканчивая работу, ради которой он сюда пришел. Очень дружелюбное, отличное обслуживание клиентов, качественная работа! определенно нанимаю его снова для любых проектов по дому, в которых мне нужна помощь.0003

Эрик с. на июль 2022

Бригада воздуховодов — одна из старейших компаний на рынке. Основан в 2001 году как семейное предприятие. По-прежнему с гордостью работает как одна из ведущих компаний по очистке воздуховодов, сушилок и дымоходов. Наша цель – обеспечить качество обслуживания и наилучший уровень уборки каждому нашему клиенту. Мы с гордостью обслуживаем коммерческие и жилые проекты любой сложности.

«Бригада воздуховодов проделала отличную работу, и я ДЕЙСТВИТЕЛЬНО ценю ребят, которые пришли, чтобы выполнить эту работу. Очень милые и профессиональные, я совершенно не беспокоился о них.»

Эбигейл Т., март 2021 г.

Меня зовут Эдвард Норкросс. Я работаю в строительном бизнесе более 36 лет. Я начал бизнес в Нантакете, Массачусетс, но теперь работаю в Деннисе; и я могу работать где угодно к северу от Фалмута. Когда речь идет о ремонте или очистке дымоходов, не бывает слишком больших или маленьких работ.

«С Эдом было приятно работать. Он был быстрым, отзывчивым и присылал нам фотографии того, над чем он работал. Хилари, которая соблюдает его график, была действительно замечательной. Она также отзывчива, оперативна и просто делает работу с Эдом много. Мне очень понравилось работать с ними обоими, и я обязательно найму его снова. 0003

Лиза Л., декабрь 2017 г.

Местная компания, находящаяся в собственности и управляемая с 1979 года, специализируется на всех видах каменной кладки для улучшения и ремонта вашего дома. Мы предлагаем бесплатную оценку и скидку Angie’s List. Мы гарантируем качество всех наших работ. Позвоните нам сегодня, чтобы узнать, что мы можем сделать для вашего дома!

«Я заключил контракт с Брайаном Келли на удаление и замену существующей лестницы перед входом и прохода к моему дому. Я очень доволен отличной работой, которую проделали он и Шейн. Они полностью перестроили лестницу и отделали ее голубым камнем и камнем. Дорожка, которая была из горохового камня, была заменена брусчаткой. И лестница, и дорожка были загерметизированы. Результат — то, что вы видите на прикрепленных фотографиях, но я должен признать, что он выглядит намного лучше, когда вы стоите на нем. !Убирали каждый день, были пунктуальны и профессиональны.Это был мой второй раз, когда я имел дело с Келли Мейсонри, и не будет моим последним!Спасибо, Брайан и Шейн!

Фред Б. , сентябрь 2022 г.

Мы являемся поставщиком топочного мазута №1 в Америке и поставщиком комплексных услуг по обеспечению домашнего комфорта (отопление, охлаждение, сантехника и дымоход). Обладая более чем 100-летним опытом, мы знаем, как обеспечить вам комфорт, безопасность и помочь вам сэкономить на затратах на электроэнергию. Наше местное круглосуточное обслуживание клиентов и поддержка означает автоматические поставки мазута, и наша служба поддержки всегда быстро реагирует. У нас никогда не заканчивается печное топливо, а наши тарифы и планы платежей разработаны, чтобы помочь вам управлять своими расходами круглый год. Опыт..

«Они были очень хорошими. Они были превосходными. Мне понравился этот парень, и они не переплатили. Они сделали работу вовремя, и я буду обращаться к ним снова.»

Филлис Б. май 2017 г.

Advance Chimney LLC предлагает ряд услуг от чистки и осмотра до полного восстановления дымохода. Мы являемся бизнесом, управляемым владельцем, и всегда относимся к вашему дому, как к своему собственному. Обладая более чем 15-летним опытом, мы увидели и устранили любые проблемы, которые могут возникнуть у вас с вашим дымоходом и его окружением. Звоните прямо сейчас для бесплатной консультации. Мы с нетерпением ждем возможности служить ты.

«Отличные сотрудники компании Great Great вовремя, очень дружелюбные и знающие, почистили мой дымоход, и они чистили полы и одеяла дома. Также они порекомендовали кое-что починить на дымоходе, и я обязательно вернусь к ним, чтобы сделать»

Райан D. на февраль 2021 г.

Сертифицированная подметальная машина CSIA № 361 MA Construction Supervisor Lic. #CS-024158 MA HIC Lic. #167149 MA Master Lic. #9017 Имея более чем 30-летний опыт работы в дымоходной и вентиляционной промышленности, мы «думаем», что видели все это. Если мы не сможем исправить это, мы направим вас к тому, кто может, потому что безопасность вашей семьи — это наша работа! Наша компания является полноправным членом Национальной и Массачусетской гильдий трубочистов, полностью застрахована и сертифицирована CSIA. Фалмутский трубочист — это полный ..

«Я пользуюсь услугами Falmouth Chimney Sweep уже много лет и не могу сказать о них достаточно. Они очень профессиональны и вежливы, начиная от назначения встреч до рабочих. Джо Бенто, владелец, очень заботится об удовлетворенности клиентов и идет выше и выше, если есть проблема, которую вы редко найдете в компании, я очень рекомендую их Джоан П.

Джоан П. в сентябре 2016 г.

ПРЕДЛАГАЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ УСЛУГИ — КОНСУЛЬТАЦИЯ ПО ЭНЕРГОСБЕРЕЖЕНИЮ, ОЧИСТКА ЖЕЛОБА ОТ ДИКОЙ ЖИЗНИ, КРЫШКИ ЖЕЛОБА

«Бюджетно. Устранил трещину, которая проявилась позже в проекте, но не увеличил его цену. Чистая, профессиональная работа.
»

Джон К., май 2013 г.

Стоимость определяется работой.

«Джош, которого я считаю владельцем, был очень дружелюбным и услужливым с той минуты, как мы вошли.
Я сказал ему, какой камин и пульт у нас есть, и он сказал, что лучше всего принести пульт и приемник.
Мы вернулись на следующий день и решили, что это не починимо, и он продал нам универсальный пульт/приемник по очень хорошей цене.
Его сотрудник, имени которого я не узнал, провел меня через установку.
Все в магазине были очень милы..


Эми Д., март 2016 г.

American Energy Savers — семейная компания по производству дымоходов. Мы предлагаем все виды работ по дымоходам, от чистки до ремонта. Наши технические специалисты либо сертифицированы CSIA (Американский институт безопасности дымоходов), либо прошли стажировку; мы предлагаем круглосуточное аварийное обслуживание и заботливое обслуживание клиентов

Просмотреть все 5 компаний с высоким рейтингом в Sandwich

Присоединяйтесь к Angi сейчас

Справочные руководства по стоимости

Сколько стоит чистка дымохода?

Сколько стоит убрать камин?

Ознакомьтесь с полезными статьями о трубочистах в нашем Центре решений

• 4 совета, как избежать отравления угарным газом

  Отравление угарным газом может привести к симптомам гриппа у вас и вашей семьи. Узнайте, как избежать проникновения этого опасного газа в ваш дом.

• Трубочисты Поделитесь 5 Причудливыми находками дымохода

  Нет ничего лучше вечера у костра, но задумывались ли вы когда-нибудь, что скрывается в вашем дымоходе? Трое профессионалов по дымоходам делятся странными вещами, которые они нашли.

• Трубочисты и специалисты по каминам дают советы

  Убедитесь, что ваш камин находится в надлежащем рабочем состоянии, чтобы предотвратить пожар. Два эксперта по каминам Indy дают советы по поддержанию каминов в отличной форме.

Найти зачистки дымоходов в

• East Sandwich,
• Forestdale,
• Sagamore,
• Sagamore Beach,
• Buzzards Bay,
• Marstons Mills,
• Bourne,
• West Barnstable,
• West Barnstable.0010
• Mashpee,
• Cotuit,
• Pocasset,
• Cataumet,
• Centerville,
• Osterville,
• North Falmouth,
• Onset,
• East Wareham,
• Barnstable,
• Teaticket,
• East Falmouth ,
• Хайаннис,
• Западный Фалмут,
• Уэрхэм,
• Маномет,
• Северный Труро

• Восточный Сэндвич
0 0 09
• 01dale0009 Sagamore Beach
• Buzzards Bay
• Marstons Mills
• Bourne
• West Barnstable
• Mashpee
• Cotuit
• Pocasset
• Cataumet
• Centerville
• Osterville
• North Falmouth
• Onset
• East Wareham
• Barnstable
• Teaticket
• Восточный Фалмут
• Хайаннис
• Вест Фалмут
• Уэрхэм
• Маномет
• North Truro

Трубочисты в Sandwich

Компании ниже перечислены в алфавитном порядке.

Присоединяйтесь к Angi прямо сейчас, чтобы увидеть лучших поставщиков услуг, а также обзоры и рейтинги!

• • SANDWICH CHIMNEEP STEEP, INC

    P.O. BOX 90
    Sandwich, Massachusetts 02563

Трубочисты, обслуживающие Sandwich

• A

  • Advance Chimney LLC

    219D Main St
    Wareham, Massachusetts 02571

  • Air Duct Crew

    5301 E Princess Anne Rd
    Norfolk, Virginia 23502

  • American Energy Savers

    128 Main St
    Woonsocket, Rhode Island 02895

  • American Energy Savers Inc

    68 Harwich Rd
    Машпи, Массачусетс 02649

• B

  • БИНТАУН ТРУБИСТ

    12 РЕБЕККА RD
    Кантон, Массачусетс 01029

  • 0009

    C

    • CHIMNEY CARE

      7 Captain Lumbert Lane
      Centerville, Massachusetts 02632

    • Chimney Sweep Professionals

      PO Box 1162
      Mattapoisett, Massachusetts 02739

  • F

    • FALMOUTH CHIMNEY SWEEP

      P. O. Box T
      East Falmouth, Massachusetts 02536

  • I

    • Iron House

      95 Corporation St
      Hyannis, Massachusetts 02601

  • J

    • JP’s Services

      93 Adams St
      Sagamore, Massachusetts 02561

  • K

    • Kelley Masonry

      77 Peacock Dr
      Hyannis, Massachusetts 02601

  • O ​​

    • ТРУБИСТ СТАРОГО ТИПА

      5 ВЫКЛЮЧАТЕЛЕЙ DR
      Баззардс Бэй, Массачусетс 02532

  • P

    • Petro Home Services

      25 Eastern Ave
      Chelsea, Massachusetts 02150

  • T

    • The Chimney Pro

      PO Box 1502
      South Dennis, Massachusetts 02660

    • TOP TOUP TOST CHIMNES, Massachusetts 02660

    • . Massachusetts 02675

  Оцените трубочистов Angi’s в Sandwich

  Рекомендуемый рейтинг:

  Трубочисты в Sandwich имеют рейтинг 4. 2 из 5 на основе 534 отзыва из 5 рекомендуемых профи Sandwich

  Рейтинг Angi для трубочистов в Sandwich основан на проверенных отзывах нашего сообщества домовладельцев, которые использовали эти профессионалы для удовлетворения своих потребностей в трубочистах. Система отзывов Angi учитывает рейтинги цены, качества, своевременности, оперативности и отзывы сертифицированных специалистов Angi.

  Домашняя уборка в сельской местности

  Ваш браузер не поддерживает видео тег.

  Профессиональная трубочистка
  (603) 569-6498

  ПОЛНОСТЬЮ ЗАСТРАХОВАНА! ПУНКТУАЛЬНОСТЬ И БЕЗ беспорядка! МЕСТНЫЙ!

  НЕОБХОДИМЫЕ УСЛУГИ

  ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ

  ЧИСТКА ДЫМОХОДА

  Мы гордимся тем, что прилагаем все усилия, чтобы ваш дом всегда был чистым и опрятным. Наши пылесосы оснащены тремя отдельными фильтрами, включая HEPA. Мы носим чистую тканевую обувь и стелим полозья и брезент на рабочих местах. Все уловки торговли у нас под рукой, и мы используем их с умом.

  КОЛПАКИ ДЛЯ ДЫМОХОДОВ

  Устанавливаем качественные нержавеющие и медные колпаки на дымоход. Наш рабочий фургон обычно снабжен заглушками для одинарных глиняных вкладышей, и мы также можем изготовить на заказ полные заглушки для дымоходов. Наши колпачки не ржавеют и не гниют, на них распространяется пожизненная гарантия. Мы также можем заменить ваши колпаки для дымоходов «металл бестос».

  ГИДРОИЗОЛЯЦИЯ

  Есть ли в вашем доме влага вокруг дымохода? На ваших кирпичах или очаге есть белые пятна или порошок? Ваш дымоход может нуждаться в гидроизоляции, чтобы не допустить проникновения воды, но при этом позволить дымоходу дышать. Мы используем отличный продукт для гидроизоляции дымоходов под названием Chimney Saver, который обеспечивает долговременную защиту от влаги.

  Облицовка дымохода

  Мы используем U.L. Внесен в список, титановый сплав, все виды топлива, нержавеющая сталь, гибкая система вкладышей. Это полный рот, но оно того стоит. Так много компаний, производящих печи и дымоходы, используют низкокачественные вкладыши, и они не выдерживают такой нагрузки, как Homesaver UltraPro.

  *БЕСПЛАТНАЯ ОЦЕНКА

  Бесплатны только неписьменные осмотры, за письменные осмотры, осмотры риэлторами или страховыми агентствами, а также осмотры дымоходов кондоминиумов и многоквартирных домов взимается номинальная плата за дымоход.

  ЗОНА ОБСЛУЖИВАНИЯ

  Мы рады обслуживать наших клиентов в радиусе 25 миль от Вулфборо.


  Serving these  towns and


  nearby areas

  Alton
  Brookfield
  Center Harbor
  Effingham
  Freedom
  Gilford
  Granite
  Madison
  Middleton
  Milton Mills
  Moultonboro
  New Durham
  Ossipee
  Sanbornville
  Sandwich
  Tamworth
  Tuftonboro
  Union
  Уэйкфилд
  Вулфборо

  РЕМОНТ КОРОНКИ

  Если самая верхняя плоская область вашего дымохода (корона) деградировала и треснула, ее следует устранить. Это крошение и растрескивание будут только увеличиваться в геометрической прогрессии с каждым годом расширения льда и сильной жары. Мы используем несколько отличных продуктов в зависимости от серьезности повреждения. ~Crown Seal~ Crown Coat ~ и ~Crack Magic~ Мы добились большого успеха с этими продуктами.

  УСТАНОВКА ДРОВЯНОЙ ПЕЧИ

  Мы установили все виды печей. Если вам нужно установить новую печь в существующую глиняную облицовку или вы хотите более эффективно использовать камин с добавлением печи или топки, мы можем вам помочь. Мы можем переделать ваш дымоход и установить печь всего за один день.

  УСЛУГА ВИДЕОПРОВЕРКИ

  Если вам нужно узнать, в каком состоянии ваш дымоход, позвоните нам. У нас есть портативная камера, специально предназначенная для осмотра ваших дымоходов.

  Металлические дымоходы

  Возможно, вы знаете их как дымоходы «металлбестос». На самом деле это название компании, которая производит металлические дымоходы. Мы устанавливаем несколько качественных марок металлических дымоходов, включая Metalbestos.

  герметичные заслонки

  Вы теряете ценное тепло из дымохода, когда он не используется? Герметичный демпфер, такой как Lyemance или Locktop, может быть вашим лучшим решением.

  ОЧИСТКА ВЕНТИЛЯТОРА СУШИЛЬНОЙ МАШИНЫ

  Не забудьте включить осмотр вентиляционного отверстия сушилки и возможную чистку вместе с вашим следующим обслуживанием дымохода.
  Ворс в вентиляционном отверстии сушилки неэффективен и может быть опасен.
  Позвольте нам очистить вентиляцию, чтобы вы могли быть в безопасности и сушить одежду более эффективно.

  все типы дымоходов

  Древесина, масло и пеллеты


  Чистка дымоходов
   Осень — самое загруженное время года, но мы чистим дымоходы круглый год.
  Звоните сейчас, чтобы не стоять в очереди за нашими услугами.

  Свяжитесь с нами сейчас! Не ждите, пока у вас появится проблема. Будьте готовы к зиме задолго до ее прихода.


  Введите информацию или позвоните сейчас для записи на прием
  603-569-6498

  Чистый

  Безопасный

  Удобный

  Эффективный

  «Мы обязательно обратимся к ним снова. Хотя они выглядят очень молодо, они очень хорошо осведомлены и красноречиво говорят в этой области. Печи, дымоходы, трубы, плитка, утюги и т. д. Очень приятный опыт. Спасибо, ребята. Если кто-то это далеко в Нью-Гэмпшире, не тратьте время на звонки тем, кто, скорее всего, не ответит на звонок. Идите прямо к Дэну Ричардсону и Country Sweep».

  Джей Дж.

  КАЧЕСТВЕННОЕ ОБСЛУЖИВАНИЕ С 1981 ГОДА

  «Когда я начал свой бизнес по очистке дымоходов, мне пришлось установить 28-футовую удлинительную лестницу на мой Karmann Ghia ’58 года. Это сработало очень хорошо». – Дэн


  » Это уже второй раз, когда они были у меня дома, чтобы почистить мой дымоход и дровяную печь, и оба раза они проделали фантастическую работу. Очень быстро реагируют на звонки, чтобы назначить встречу. Когда они приходят, они надевают бахилы и кладут напольное покрытие, чтобы при этом все в вашем доме оставалось чистым.0524 Они сообщат вам, что происходит с дымоходной крышкой и т. д. — если что-то нужно починить, они не заставляют вас выполнять дополнительную работу, и их цены очень хорошие. Они тоже очень хорошие ребята! Позвоню им снова в следующем году.»

  Люси К.

  КАЧЕСТВЕННЫЕ УСЛУГИ С 1981 ГОДА

  Профессионалы трубочиста в районе озер Нью-Гэмпшир
  Владелец и мастер трубочиста — Дэн Ричардсон
  Техник по дымоходам — ​​Джошуа Баттон
  Техник по дымоходам — ​​Адам Ричардсон

  Есть вопросы? Позвоните нам прямо сейчас!


  603-569-6498

  Трубка/дымоход по сравнению с оконечной эндоваскулярной пластикой аневризмы: что работает и когда?

  До 30-40% пациентов анатомически не подходят для традиционной эндоваскулярной пластики аневризмы (EVAR), чаще всего из-за сложной анатомии проксимального отдела шейки аорты. Для решения проблемы проксимальной фиксации шеи была разработана комплексная эндоваскулярная стратегия. Эти стратегии включают развертывание обычных инфраренальных аортальных стент-графтов вне инструкций по применению устройства, самодельные и модифицированные врачом эндопротезы, подходы с трубкой/дымоходом с параллельными закрытыми стентами и использование индивидуальных фенестрированных эндографтов.

  Концептуальная основа комплексной ЭВР заключается в краниальном расширении зоны проксимального уплотнения с сохранением проходимости ответвления сосуда, что расширяет применимость аортальных эндопротезов с инфраренального на надпочечниковый отдел аорты. ЭВР с трубкой/дымоходом и оконечная ЭВР (ФЕВАР) в настоящее время представляют собой два наиболее часто используемых передовых эндоваскулярных метода для борьбы с неблагоприятными анатомическими особенностями проксимального отдела шеи. Несмотря на отличные ранние и среднесрочные результаты с использованием обеих этих стратегий,2-7 остаются неопределенности в отношении устойчивой долговечности этих эндоваскулярных доступов. В этой статье освещаются некоторые пациенты и анатомические переменные, которые могут отдать предпочтение тому или иному подходу в этой избранной группе пациентов со сложной морфологией шейки аорты, тем самым способствуя более эффективному эндоваскулярному восстановлению и оптимизируя долгосрочные клинические результаты.

  ТРУБКА/ЭВАР ДЫМОХОДА

  Техника

  Впервые описанная Гринбергом и его коллегами8, подход с трубкой первоначально был разработан как процедура экстренной помощи с использованием расширяемых баллоном голых металлических стентов для случайного закрытия почечных артерий во время развертывания основного аортального ствола. устройства тела, требующие близкого приближения к почечным устьям. Непреднамеренное частичное или полное перекрытие одной или нескольких почечных артерий в таких случаях приводило к постфокальной катетеризации и стентированию почечной артерии. Признавая важность качественной проксимальной зоны герметизации, плановое одностороннее или двустороннее покрытие почечной артерии и последующее стентирование почечной артерии в сочетании с ЭВР стали альтернативой лечению пациентов с неблагоприятной анатомией шеи и недостаточной инфраренальной зоной герметизации. Крупнейший собранный мировой опыт ЭВАР с трубкой/дымоходом был недавно опубликован из реестра PERICLES, который включал 898 трансплантатов дымохода у 517 пациентов и отметили раннюю смертность 4,9%, а также частоту персистирующих эндоликов типа Ia 0,4% и первичную проходимость 94% в течение среднего периода наблюдения 17,1 месяца.9

  Сроки дымоход, перископ, и шноркель часто используются взаимозаменяемо и иногда категорически упоминаются с использованием аббревиатуры CHIMPS. Направленность потока трубопровода определяет основу для каждого термина. Конфигурация с дымоходом или трубкой требует антеградной катетеризации из трансбрахиального доступа, чтобы облегчить размещение закрытого стента в одном или нескольких ветвях сосудов параллельным курсом, примыкающим к основному внутриаортальному стент-графту. Проксимальная часть стента(ов) с трубкой проходит над проксимальным краем основного аортального стент-графта, тем самым расширяя проксимальную зону уплотнения при короткой аневризме аорты или аневризме без шейки. Конфигурация перископа, напротив, характеризуется ретроградной катетеризацией ответвленного сосуда (сосудов) из трансфеморального доступа, так что дистальная часть стент-графта параллельных ответвленных сосудов выходит за дистальный край основного стент-графта аорты. Такая конфигурация перископа позволяет расширить дистальную зону герметизации в каудальном направлении, что чаще всего используется при торакоабдоминальных аневризмах. Родственная сэндвич-методика включает в себя шноркель или перископ стентов ответвления сосуда между двумя основными аортальными стент-графтами для сохранения проходимости ответвленного сосуда в положении посредине протеза и используется в качестве альтернативы подчревным и торакоабдоминальным разветвленным графтам.

  При работах с трубкой/дымоходом EVAR

  Срочные случаи. Из-за нехватки готовых фенестрированных устройств одним из основных преимуществ техники с трубкой/дымоходом является возможность использовать этот подход в неотложных или неотложных условиях для пациентов с симптоматическими, быстро распространяющимися или разрыв аневризмы брюшной аорты (ААА). Более того, технические требования этого подхода менее требовательны по сравнению с фенестрированным доступом, что дает возможность сократить продолжительность процедуры и время рентгеноскопии у большинства операторов.10,

  Враждебный подвздошно-бедренный доступ. Маленькие, кальцифицированные и/или извитые подвздошно-бедренные системы могут препятствовать безопасному продвижению любого эндоваскулярного протеза. Фенестрированный эндоваскулярный протез Zenith AAA (Cook Medical), являющийся единственным в своем роде устройством, одобренным Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США, требует большего профиля родильного интродьюсера (внутренний диаметр 20-F/внешний диаметр 7,7 мм или 22-F). внутренний диаметр/внешний диаметр 8,5 мм) по сравнению с большинством других имеющихся в продаже стандартных устройств EVAR. Когда подвздошно-бедренные артерии малого калибра служат основным ограничивающим фактором, ЭВР с трубкой/дымоходом может стать альтернативным эндоваскулярным решением, позволяя использовать стандартное устройство для ЭВР, которое обычно имеет профили доставки основного тела в диапазоне от 14 до 18 F. Кроме того, Жесткость более крупной окончатой ​​системы доставки может также затруднить отслеживание устройства в подвздошных системах с выраженной извитостью и сделать ЭВР с трубкой/дымоходом лучшим вариантом в случаях со сложной анатомией доступа.

  Каудально направленные почечные артерии. Существует значительная вариабельность в отношении нормальной анатомии почечных артерий, особенно в том, что касается угла наклона ветвей (обычно определяемого как угол выше или ниже ортогональной плоскости, перпендикулярной стенке аорты в средней точке устья почки). Недавно мы исследовали влияние угла наклона почечной артерии на эффективность процедуры как во время FEVAR, так и во время EVAR с трубкой/дымоходом.11 Всего было выполнено 111 канюляций почечной артерии (39).FEVAR и 72 ЭВР с трубкой/дымоходом) среди 77 сложных случаев ЭВР с изгибом срединной почечной артерии от –33º (диапазон от +37º до –60º) для FEVAR и от –32º (диапазон от +22º до –65º) для трубки/дымохода ЭВАР. Как и ожидалось, антеградный подход при ЭВР с трубкой/дымоходом облегчал катетеризацию каудально направленных (или вниз) почечных артерий, о чем свидетельствует тот факт, что катетеризация почечной артерии выполнялась значительно быстрее в случаях с большим нисходящим (> -30º) изгибом (10,9 против 17,3 минуты; P = 0,05). Время катетеризации почки при ЭВР с трубкой/дымоходом определяли с момента первоначального введения интродьюсера в открытую верхнюю плечевую или подмышечную артерию до введения интродьюсера 7-F в устье почки (рис. 1).

  Стеноз целевого сосуда. Наличие устьевых окклюзионных поражений может существенно усложнить катетеризацию проволоки и размещение стента в целевых сосудах. Эта дополнительная сложность может выражаться в увеличении времени рентгеноскопии, использовании контраста, продолжительности процедуры, а также в ухудшении функции органов-мишеней и клинических исходов из-за потенциальной атероэмболии висцеральных или почечных артерий.

  Непосредственное расположение верхней брыжеечной артерии и самой краниальной почечной артерии. Ряд анатомических ограничений может препятствовать созданию индивидуального фенестрированного устройства, включая непосредственную близость верхней брыжеечной артерии (ВБА) и самой краниальной почечной артерии (рис. 2). Хотя точного минимального расстояния между ВБА и большей частью краниальной почечной артерии не существует, расстояние и ориентация этих двух сосудов должны соответствовать нескольким правилам инженерии эндоваскулярных трансплантатов Zenith для фенестрированных АБА. Большие фенестрации должны располагаться на расстоянии 10 мм от проксимального края и иногда могут использоваться, когда почечные артерии и ВБА расположены близко друг к другу; однако эти большие оконные проемы всегда будут пересекаться распорками. С другой стороны, для небольших фенестраций требуется минимальное расстояние 15 мм от проксимального края. Как правило, между ВБА и большей частью краниальной почечной артерии должно быть 2-часовое расстояние, но это может варьироваться в зависимости от внутреннего диаметра аорты. В случаях, связанных с анатомией, которая не позволяет изготовить индивидуальное фенестрированное устройство, подход с трубкой (отдельно или в сочетании с фенестрацией/гребешком для висцерального(ых) сосуда(ов)) все же может позволить эндоваскулярное восстановление (рис. 3).

  Предшествующая реконструкция аорты. У пациентов с предшествующей открытой или эндоваскулярной реконструкцией аорты обычно существует лишь небольшое расстояние между проксимальным основным телом (или проксимальным анастомозом в случае открытой пластики) и разделителем потока/бифуркацией трансплантата. В таких случаях ФЕВАР может быть запрещен, учитывая, что проксимальное основное тело может быть слишком длинным и будет «запирать» контралатеральную конечность. Минимальная проксимальная длина трансплантата основного тела, необходимая для размещения над делителем потока, составляет 76 мм (до 129 мм).мм для больших диаметров) для фенестрированных устройств с одним стентом с внутренним уплотнением и 94 мм (до 137 мм для больших диаметров) для устройств с двумя стентами с внутренним уплотнением. В дополнение к чрезмерно большой длине трансплантата основного тела, FEVAR также может быть сложной задачей у пациентов, у которых ранее были аортальные эндопротезы с супраренальной фиксацией, потому что надпочечники и распорки могут пересекать устья ветвей сосуда и препятствовать выравниванию фенестраций и/или фестонов. ЭВР с трубкой/дымоходом иногда может обойти обе эти проблемы, поскольку позволяет использовать стандартное устройство для ЭВР, длина основного корпуса трансплантата которого составляет всего 40 мм над делителем потока. Ветвящиеся сосуды, как правило, могут быть канюлированы, а стенты для трубок могут быть развернуты относительно легко, даже при наличии предшествующего аортального стент-графта с супраренальной фиксацией. Иногда может потребоваться предварительная дилатация распорок баллоном, чтобы обеспечить продвижение интродьюсера 6- или 7-F в ветвь сосуда до развертывания стента с трубкой.

  Извитый висцеральный сегмент аорты. Инструкции по применению фенестрированного устройства Zenith ограничивают имплантацию надпочечниками и углами шейки аорты < 45°. Враждебный висцеральный сегмент аорты с кальцием, тромбом и выраженной извитостью может значительно затруднить комплексную ЭВР, независимо от эндоваскулярной стратегии. В этой ситуации у FEVAR есть несколько явных недостатков, в частности, трудная задача введения относительно большого жесткого устройства в извилистый сегмент, который требует точного выравнивания по месту начала ответвления сосудов. Отсутствие учета даже кажущейся легкой извитости шейки во время предоперационного планирования может способствовать смещению фенестраций/гребешков и последующей окклюзии целевого сосуда. Сообщалось, что даже при отсутствии значительной извитости висцеральной аорты смещение (или «закрытие») гребешка ВБА происходит в 50% случаев FEVAR. в этом месте плохое совмещение фенестраций с ветвями сосудов приведет к более извилистому ходу стентов ветвей и потенциально ухудшит долгосрочную долговечность из-за перекручивания или перелома стента. Повышенная извитость аорты еще больше ограничивает маневренность и предсказуемость конечного положения эндопротеза, что может быть менее опасным при ЭВР с трубкой/дымоходом, поскольку ответвления сосудов стентируются независимо от сегмента аорты, и не возникает беспокойства по поводу висцерального/почечного смещения.

  FEVAR

  Техника

  Окончатое эндоваскулярное устройство Zenith имеет модульную конструкцию, состоящую из трех основных компонентов: проксимального трансплантата основного тела, дистального раздвоенного трансплантата основного тела и одной подвздошной ножки. Каждый компонент состоит из плетеной полиэфирной ткани полной толщины и саморасширяющихся стентов из нержавеющей стали, которые скреплены вместе в виде составного эндотрансплантата с помощью плетеного полиэфирного и полипропиленового монофиламентного шовного материала. Проксимальный компонент основного корпуса может содержать до трех фенестраций или гребешков, тем самым поддерживая проходимость висцеральной артерии и обеспечивая более проксимальное положение герметизации по сравнению со стандартными устройствами для ЭВР. Две наиболее распространенные конфигурации эндопротеза включают один гребешок для асимметрично расположенной почечной артерии или две почечные фенестрации и один гребешок для ВМА. Гребешок представляет собой U-образный зазор в проксимальной ткани стент-графта; все гребешки имеют ширину 10 мм и высоту от 6 до 12 мм, при этом наиболее распространенным выбором является высота 12 мм. Напротив, фенестрации представляют собой круглые или эллиптические отверстия в проксимальной ткани основного тела. Фенестрации бывают либо маленькими (эллиптической формы с шириной 6 мм и высотой 6 или 8 мм) и полностью помещаются между распорками стента-пломбы, либо большими (круглой формы с диаметром 8, 10 или 12 мм) и поперечными распорками. уплотнительного стента. В соответствии с инструкцией по применению этого устройства рекомендуется стентировать все сосуды, проходящие через малую фенестрацию, чтобы оптимизировать и обеспечить правильное совмещение фенестрации с устьем висцерального сосуда.

  Технические детали, касающиеся имплантации фенестрированных эндоваскулярных устройств ААА, были описаны ранее.6,13 Техника начинается до операции с индивидуального дизайна гребешка и фенестраций относительно положения часов и на выбранных расстояниях от проксимального края ткани. Во время фактической процедуры вводится проксимальное основное тело с правильной ротационной ориентацией, подтверждаемой перекрытием переднего ряда вертикальных и заднего ряда горизонтальных маркеров, образуя крест. Правильная ориентация также подтверждается по краевым рентгеноконтрастным маркерам почечных фенестраций и гребешка ВМА. В это время выполняется селективная катетеризация целевых висцеральных сосудов, что подтверждается введением небольшого количества контрастного вещества. Оболочки продвигают во все целевые сосуды, и предварительное размещение стентов внутри оболочек, где это применимо, выполняется до развертывания эндопротеза. Наша практика заключается в размещении покрытых стентов внутри целевых сосудов с небольшими фенестрациями. Обычно мы не стентируем целевые сосуды с гребешками или большими фенестрациями. В это время развернут проксимальный трансплантат основного тела. Стенты расширяются примерно на 5 мм в просвете аорты, чтобы улучшить фиксацию и свести к минимуму риск эндопротечки. Завершающая ангиография после сборки и развертывания всех модульных компонентов выполняется для документирования проходимости целевого сосуда и наличия любой эндопротечки.

  Когда FEVAR работает

  Только по выбору. За исключением эндопротезов, модифицированных врачом («боковые фенестрации»), которые в первую очередь предназначены только для операторов, имеющих освобождение от спонсируемого врачом исследовательского устройства, для изготовления и доставки имеющихся в продаже эндоваскулярных устройств Zenith с индивидуальными фенестрами требуется как минимум 3–4 недели. Таким образом, рутинный ФЕВАР в настоящее время ограничивается только выборными случаями. Устройство Zenith с поворотной ветвью (p-ветвь) (Cook Medical) проходит активные клинические испытания и призвано устранить этот барьер в ближайшем будущем, поскольку представляет собой готовое стандартное фенестрированное устройство, совместимое с большинством анатомии.14

  Краниальные почечные артерии. Хотя каудально направленные почечные артерии лучше поддаются катетеризации из антеградного доступа (как видно при ЭВР с трубкой/дымоходом), ретроградный доступ при ФЕВАР облегчает катетеризацию более краниально направленных или восходящих почечных артерий (рис. 4). В нашем предыдущем отчете [11] время канюлирования почечной артерии при FEVAR начиналось с введения интродьюсера 7-F в контралатеральный бедренный интродьюсер и заканчивалось, когда интродьюсер 7-F Flexor Ansel (Cook Medical) помещался в устье почки через соответствующее отверстие. почечная фенестрация. Мы отметили, что катетеризация почки выполнялась значительно быстрее в случаях с меньшей нисходящей (≥ –30º) ангуляцией почечной артерии (16 минут против 32,8 минут; 9).0050 P = 0,04). Случаи FEVAR с ангуляцией почечной артерии ≥ –30º также были связаны со значительно более коротким процедурным временем (187,7 против 246,2 минут; P = 0,01) и уменьшением времени рентгеноскопии (70,3 против 98,2 минуты; P = 0,04) по сравнению с теми, с более нисходящим (<–30º) углом наклона.

  Окклюзионная болезнь верхних конечностей. Подмышечно-подключичная окклюзионная болезнь может препятствовать безопасному прохождению одного или нескольких родильных интродьюсеров к почечным или висцеральным сосудам во время ЭВР с трубкой/трубкой. Для каждого стента с трубкой обычно требуется отдельный направляющий интродьюсер 6- или 7-F для доставки либо из плечевой, либо из подмышечной артерии. В случаях множественных стентов для трубок (особенно у пациентов с малым калибром, сильно кальцинированными сосудами) варианты ограничиваются в первую очередь либо использованием подмышечного канала для облегчения антеградной канюляции при ЭВР трубки/дымохода, либо полным отказом от верхней конечности в пользу ретроградный подход с использованием FEVAR. Использование ФЕВАР при обширном окклюзионном поражении верхних конечностей позволяет исключить как риск атероэмболических осложнений в месте доступа верхних конечностей, так и чрезмерную манипуляцию на дуге аорты.

  Сложная арка. Сложная анатомия дуги аорты, включая некоторые конфигурации дуги крупного рогатого скота и дуги типа III, может существенно повлиять на возможность выполнения катетеризации внутренних органов и/или почек из антеградного доступа. Добавление кальцификации дуги и нисходящей аорты еще больше усугубляет эти анатомические проблемы. ФЕВАР является привлекательным вариантом в таких случаях, так как устраняет необходимость манипулировать дугой аорты и, как следствие, должен минимизировать общий риск перипроцедурного инсульта и дистальной эмболизации.

  Атероматозная («лохматая») грудная аорта. В связи с риском дистальной эмболизации грудная и/или брюшная аорта, сильно нагруженная атеросклеротическими атеросклерозами, должна потребовать паузы при рассмотрении любого эндоваскулярного вмешательства. Хотя крайне редко сообщалось о фатальной диффузной атероматозной эмболизации после традиционной ЭВР.15 ФЕВАР служит более безопасным вариантом в случаях, связанных с «мохнатой» грудной аортой, богатой подвижными атероматозными бляшками или интрамуральным тромбом, поскольку манипуляции с проволокой и катетером грудной аорты сведены к минимуму. .

  Проксимальное разветвление почечной артерии и/или исходное нарушение функции почек. Стенты целевых сосудов в FEVAR, как правило, короче по длине, более прямые и расположены в положении, более точно отражающем нативную анатомию. Напротив, стенты для трубок обычно длиннее и имеют более непредсказуемый ход по сравнению с основным аортальным стент-графтом. Эти более длинные стенты с трубкой могут потребовать покрытия ранней точки почечного разветвления и могут привести к резкому изгибу или перегибу стента в устье целевого сосуда (рис. 5), тем самым предрасполагая к дифференцированному влиянию на долгосрочную проходимость, целостность почечной артерии, и почечной функции.16 Недавно мы провели геометрический анализ анатомии почечной артерии после сложной ЭВР и отметили, что ЭВР с трубкой/дымоходом вызывает значительно большее изменение угла на конце стента и изменение кривизны дистальнее стента по сравнению с ФВАР, хотя и не разница в проходимости была отмечена из-за скромного размера выборки и относительно короткого периода наблюдения. 17 Сообщалось, что раннее снижение почечной функции различной степени тяжести является относительно частым явлением после ЭВР с трубкой/дымоходом и ФВАР; тем не менее, в большинстве исследований сообщается о частоте осложнений со стороны почек, близкой к таковой при открытой хирургии. 18-20 Учитывая отсутствие долгосрочных данных о функции почек и проходимости после сложной ЭВР, относительное преимущество более благоприятной конфигурации почечного стента при ФЕВАР по сравнению с трубкой ЭВР/дымохода, поскольку она связана с сохранением почечной функции и проходимости стент-графта, в настоящее время остается теоретической.

  Заключение

  Эндоваскулярные методики с трубкой/дымоходом и фенестрированные эндоваскулярные методики служат надежным решением проблемы враждебной анатомии шейки аорты на основании доступных краткосрочных и среднесрочных результатов. Хотя превосходство одного метода над другим еще предстоит определить, существуют определенные клинические и анатомические ситуации, которые могут отдать предпочтение одному методу с точки зрения эргономики, остроты зрения, риска тромбоэмболии и эффективности процедуры.

  1. Вилдерман М., Санчес Л.А. Фенестрированные протезы или процедуры отделения ветвей при сложных аневризмах брюшной аорты. Perspect Vasc Surg Endovasc Ther. 2009 г.;21:13-18.

  2. Banno H, Cochennec F, Marzelle J, et al. Сравнение фенестрированной эндоваскулярной пластики аневризмы и техники трансплантации дымохода при параренальной аневризме аорты. J Vasc Surg. 2014;60:31-39.

  3. Ларзон Т., Элиассон К., Грубер Г. Техника верхней фенестрации при стентировании заболеваний аорты со среднесрочным наблюдением. J Cardiovasc Surg (Турин). 2008;49:317-322.

  4. Coscas R, Kobeiter H, Desgranges P, et al. Технические аспекты, текущие показания и результаты шунтирующих трансплантатов при юкстаренальных аневризмах аорты. J Vasc Surg. 2011;53:1520-1527.

  5. Ли Дж.Т., Гринберг Дж., Далман Р.Л. Ранний опыт использования техники снорклинга при юкстареренальных аневризмах. J Vasc Surg. 2012;55:935-946.

  6. Верховен Э.Л., Вурлиотакис Г., Бос В.Т. и соавт. Фенестрированное стентирование при короткошейной и юкстаральной аневризме брюшной аорты: 8-летний опыт работы в одном центре. Eur J Vasc Endovasc Surg. 2010;39:529-536.

  7. Tambyraja AL, Fishwick NG, Bown MJ, et al. Фенестрированные эндопротезы аорты при юкстаральной аневризме аорты: среднесрочные результаты. Eur J Vasc Endovasc Surg. 2011;42:54-58.

  8. Гринберг Р.К., Clair D, Srivastava S, et al. Следует ли предлагать пациентам со сложной анатомией эндоваскулярную пластику аневризмы? J Vasc Surg. 2003;38:990-996.

  9. Донас К.П., Ли Дж.Т., Лачат М. и др. Собран мировой опыт применения эндоваскулярной методики шнорхеля/дымохода в лечении сложных патологий аорты. Реестр ПЕРИКЛЕС. Энн Сург. 2015; 262:546-553.

  10. Lee JT, Lee GK, Chandra V, et al. Ранний опыт и уроки, извлеченные из эндопротезов с фенестрацией, по сравнению с техникой трубка/дымоход. J Vasc Surg. 2014;60:849-856.

  11. Уллери Б.В., Чандра В., Далман Р.Л. и соавт. Влияние угла наклона почечной артерии на эффективность операции при фенестрированной ЭВР и ЭВР с трубкой/дымоходом. J Endovasc Ther. 2015;22:594-602.

  12. Уллери Б.В., Ли Г.К., Ли Дж.Т. Закрытие верхней брыжеечной артерии во время фенестрированной ЭВР. J Vasc Surg. 2014;60:900-907.

  13. Гринберг Р.К., Штернберг В.К. 3-й, Макарун М. и др. Промежуточные результаты многоцентрового исследования в США по пластике фенестрированных эндопротезов при юкстаренальных аневризмах брюшной аорты. J Vasc Surg. 2009 г.;50:730-737.

  14. Kitagawa A, Greenberg RK, Eagleton MJ, et al. Стандартный фенестрированный эндоваскулярный протез Zenith p-branch для юкстаренальных аневризм брюшной аорты. J Vasc Surg. 2013;58:291-300.

  15. Земпо Н., Сакано Х., Икенага С. и др. Фатальная диффузная атероматозная эмболизация после эндоваскулярного шунтирования аневризмы брюшной аорты: отчет о случае. Серж сегодня. 2001;31:269-273.

  16. Tran K, Ullery BW, Dalman RL, et al. Морфология трубчатого/дымоходного стента предсказывает дисфункцию почек после комплексной ЭВР. Энн Васк Сург. 2016;30:1-11.

  17. Ullery BW, Suh G, Lee JT, et al. Геометрия и респираторная деформация абдоминальных ветвей и стентов после комплексной ЭВР. J Vasc Surg. 2015;61:875-885.

  18. Saratzis AN, Bath MF, Harrison SC, et al. Влияние фенестрированной эндоваскулярной пластики аневризмы брюшной аорты на функцию почек. J Endovasc Ther. 2015;22:889-896.

  19. Шахвердян Р., Маджд М.П., ​​Тул Р. и др. F-EVAR не влияет на функцию почек больше, чем открытая операция по поводу аневризмы юкстаренальной аорты: результаты одного центра. Eur J Vasc Endovasc Surg. 2015;50:432-441.

  20. Lee JT, Varu V, Tran K, et al. Почечная функция изменяется после пластики юкстареренальных аневризм трубкой/дымоходом. J Vasc Surg. 2014;60:563-570.

  Брант В. Уллери, доктор медицины
  Сосудистый центр
  Провиденсский институт сердца и сосудов
  Провиденс Портлендский медицинский центр
  Портленд, штат Орегон
  (503) 962-1020; [email protected]
  Раскрытие информации: нет.

  Как сделать крышу из сэндвича своими руками.

  Что такое дымовые сэндвич-трубы

  От правильно выбранного дымохода напрямую зависит не только качество отвода продуктов сгорания топлива, но и безопасность жилья и проживающих в нем людей. Использование сэндвич-труб в качестве дымохода отличается простотой монтажа, хорошими эксплуатационными характеристиками и устойчивостью к внешним раздражителям. О том, как установить дымоход из сэндвича, рассмотрим далее.

  Дымоходы сэндвич — преимущества и недостатки

  Дымоход сэндвич состоит из трубы, которая содержит элементы в виде метровых секций. Их разделяют с помощью теплоизоляционных материалов. Для обеспечения внешней защиты трубы используется нержавеющая или оцинкованная сталь, поэтому такой дымоход не способен привести к возникновению пожара.

  Дымоход называется многослойным, так как состоит из трех основных слоев: наружного — в виде трубы, внутреннего — в виде трубы и промежуточного — в виде теплоизоляционного материала. В большинстве случаев утеплители в сэндвич-дымоходах представляют собой минеральную вату на базальтовой основе. Именно этот материал отличается устойчивостью к высокой температуре, химическим агрессивным веществам, влаге, кроме того, он обладает прекрасными звуко- и теплоизоляционными свойствами. Толщина слоя утеплителя в сэндвич-дымоходе составляет около 3 см.

  Для изготовления внутренней трубы используется нержавеющая сталь, а для наружной — латунь, медь, сталь и др.

  Но, несмотря на это, сэндвич-дымоходы отличаются наличием как достоинств, так и недостатков. Перед принятием решения по использованию дымохода-сэндвича рекомендуем сначала изучить его особенности. Начнем с недостатков:

  • общая стоимость конструкции довольно высока, по сравнению с альтернативными вариантами дымохода в виде труб из асбеста или бетона;
  • срок службы таких дымоходов составляет не более двадцати лет, так как со временем труба теряет герметичность из-за постоянного сужения ее стенок.




  Достоинств дымохода сэндвич значительно больше и они перекрывают, выше перечисленные недостатки:

  • легкость и простота монтажа, монтаж данного дымохода не требует наличия профессионального оборудования и навыков работы с ним это, в отличие, например, от дымохода из кирпича;
  трубы
  • отличаются компактностью и не занимают много места;
  • конструкция такого рода универсальна, так как позволяет выводить дымоход как через потолок, так и через стены;
  • за счет многослойной структуры на трубе не оседает конденсат и копоть, поэтому дымоход реже чистится;
  • устойчивость к химическим веществам, высоким температурам, агрессивным воздействиям;
  • самая высокая пожарная безопасность, по сравнению со всеми существующими видами дымоходов;
  • уменьшение дымохода возможно даже на сложном типе соло системы.




  Как видно из вышеперечисленных преимуществ установка дымохода сэндвич является оптимальным вариантом сочетания практичности и простоты монтажа. Кроме того, в результате можно получить безопасную, прочную и герметичную конструкцию, вывести из дома продукты горения.

  Основные узлы дымохода многослойные выступающие элементы в виде:

  • антикоррозийный внутренний плащ;
  • внешний кожух;
  • теплоизоляционный слой на основе базальта.

  Только правильная сборка и соблюдение технологии монтажа гарантирует выполнение всех преимуществ, которые имеются в дымоходе-сэндвиче. Минимальный выступ выступа за крышу составляет полметра. Если конструкция расположена в зоне стержня, ее следует располагать в полуметре от самого высокого участка конька.




  Если кровельные материалы отличаются горением, высота дымохода увеличивается до 150 см.

  Для сборки сэндвич-дымохода своими руками вам потребуются:

  • комплектующие, которые продаются вместе с дымоходом;
  • специальный проходной узел, который устанавливается в месте пересечения дымохода с кровлей;
  минеральная вата
  • ;
  металлический лист
  • ;
  • сэндвич-сетки;
  отвертка
  • ;
  • ножовки;
  герметик
  • на силиконовой основе;
  • ножницы по металлу.




  Обратите внимание, что дымоход должен располагаться на расстоянии более 25 см от стен. Для сопровождения дымохода выполните ряд действий:

  1. Подготовьте технологические отверстия, расположенные на поверхности кровли и потолка. Учтите, что интервал между дымоходом и склонным к огню должен быть не менее 35 см, если он меньше, базальтовая вата укладывается на трубу, а поверх ее металлический лист.

  2. Изготовить сетчатый сэндвич, стартовый модуль, с помощью которого КПД отопительного прибора значительно повысится. Обратите внимание, что этот модуль не устанавливается непосредственно на печь, так как это является нарушением норм пожарной безопасности.

  3. Начало сборки подразумевает установку наружных труб, по которым будет циркулировать дым, и установку внутренних элементов для сбора конденсата. Внутренняя часть устанавливается в нижнюю трубу, а внешняя часть нижнего модуля, для герметизации швов используется герметик на силиконовой основе.

  4. Если дымоход проходит через поверхность потолка, то необходимо использовать бумагу на основе асбеста. В нем должно быть вырезано отверстие, такого же диаметра, как дымоход. Монтажную коробку следует заполнить крошкой на основе пеностеклянных материалов или любого утеплителя в насыпном виде.

  5. Последний узел, называемый мастер-вспышкой, используется для проведения сэндвича дымохода через подкровельное пространство. Внешняя часть фиксируется с помощью хомутов и саморезов, а на верхней части установка специального защитного зонта, предохраняющего дымоход от попадания в него разного рода мусора и атмосферных осадков.

  Обратите внимание, перед началом работы следует изучить инструкцию по сборке дымохода, которую предлагает производитель, так как каждый сэндвич-дымоход имеет свои индивидуальные особенности, которые необходимо учитывать при его монтаже.




  Дымовой сэндвич Схема: Принцип действия и устройство

  Каждый дымоходный сэндвич отличается разной толщиной труб, своими характеристиками. Кроме того, дымоходы различаются по режимам и нагрузке своей работы.

  Основное требование к установке дымохода-сэндвича – соблюдение герметичности, нельзя делать возможным попадание горения топлива в помещение, так как это приведет к отравлению проживающих в нем людей.

  Существует несколько видов соединений дымоходов — с помощью фланцев, мостиков холода и т.д. Сэндвич-дымоходы, в отличие от других дымоходов, практически не скапливают на поверхности Спорта или конденсата. Поэтому обслуживание и чистка этого дымохода не нужны.

  Благодаря наличию высокой пожарной безопасности данные виды дымоходов рекомендуются к применению для установки в деревянных домах или банях.

  Выделяют два принципа монтажа дымохода сэндвич:

  • с наличием тройников, которые отводят конденсатные массы наружу, этот вид технологии называют дымовым;
  • конденсатный вариант предполагает отсутствие тройников при монтаже трубы.




  Монтаж дымохода сэндвич своими руками

  Для обеспечения правильного прохода дымохода в подвале необходимо заранее продумать место его установки. Для обеспечения прохода дымохода следует использовать специальные насадки.

  Перед установкой насадки позаботьтесь о ее подготовке. Установите на его стены тонкий слой утеплителя назначения, в виде матов из минеральной базальтовой ваты. Далее делаем изоляцию всех частей патрубка.

  Установить проходные патрубки на закрутку дымохода. Для этого на потолке делают разметку по диаметру трубы, вырезают нахлест и в месте соединения патрубка с потолком. Установить утеплитель в виде базальтовой ваты.

  На этом этапе завершается подготовка фундамента для установки самого дымохода. Аккуратно проведите трубу через потолок, обратите внимание, что труба должна быть такого размера, чтобы полностью выходить из подкорпусного пространства без стыков в определенных местах. Наличие стыков нарушает герметичность труб.

  Наличие воздушного зазора между соплом и самим дымоходом снизит тепловое напряжение в дымоходе и окажет на него так называемый охлаждающий эффект.

  Далее монтируются защитные элементы, фиксирующие и защищающие патрубок, перед этим следует проверить трубу на ровность. Предлагаем ознакомиться с особенностями оформления сэндвич-дымохода в двухконтурной системе отопления, предполагающей не только обогрев здания, но и его снабжение горячей водой.

  Для того, чтобы теплоизоляционный материал получил надежную защиту от попадания в него влаги и скопления конденсата, на него надевается наружная труба. Основная функция внутренней трубы – удаление конденсата из внутренней части дымохода.

  С целью повышения надежности конструкции для герметизации швов между стыками труб используется герметик, учтите, что его максимальная рабочая температура должна быть сто градусов тепла.

  Для фиксации колен, тройников, стыков труб лучше всего использовать хомуты. Для крепления тройников используются опорные кронштейны, определяющие дымоход.





  Монтаж дымоходов из нержавеющей стали сэндвич предполагает выполнение таких рекомендаций:

  • в дымоходе не должны располагаться горизонтальные участки длиной более одного метра;
  • обратите внимание, что дымоход не должен касаться газового оборудования, трубопровода или электропроводки;
  • установка изолированных труб в отводах дымохода через стену обязательна;
  • наличие ревизионного отверстия поможет с легкостью очистить дымоход от грязи или копоти, к тому же возможен вариант вытекания из ревизионного стекла.

  Сэндвич-дымоход своими руками: технология изготовления

  Перед изготовлением сэндвича дымохода необходимо определить его размеры, а именно:

  • значение диаметра поперечной части дымохода;
  • общая длина дымохода.

  Размеры сэндвич-дымоходов определяются следующим образом:

  • 14х14 см Секция для дымохода, установленного в оборудовании, мощностью до трех с половиной киловатт;
  • 14 на 20 см – тепловая мощность не более 5,2 киловатт;
  • 14х27 см — тепловая мощность от 5 до 7 кВт.




  Определение размера сечения трубы зависит от тепловой мощности оборудования, на которое рассчитан дымоход.

  • минимальная высота сэндвича дымохода 5 м;
  • минимальное значение выхода дымохода для коня полметра;
  • если рядом с домом есть пристройки, то дымоход должен их превышать.

  Если планируется установка дымохода на кровле плоского типа, то она должна превышать ее на 500 мм. Если расстояние между коньком и дымоходом до 1,5 м, то это правило сохраняется, при расстоянии от 1,5 до 3 м труба должна располагаться на одном уровне с коньком.

  Монтаж дымохода начинают с участка, где находится отопительный прибор, постепенно переходя на крышу. В процессе выполнения работ руководствуйтесь рекомендациями:

  • трубы дымохода не должны иметь уступа;
  • максимальная температура дыма 500 градусов тепла;
  • максимальный угол наклона составляет тридцать градусов;
  • на наклонных участках труб не должно быть шероховатостей, а их площадь должна иметь поперечное сечение.

  Если материал, для отделки кровли, относится к классу горючих веществ, а для топки используется топливо в виде торфа или дров, то следует позаботиться о наличии искристых веществ.




  Кроме того, следует позаботиться об установке устройства, защищающего дымоход от атмосферного воздействия. Такими элементами являются зонты, дефлекторы и т. п.

  Порядок сборки дымохода-сэндвича состоит из таких процессов:

  1. Начинать обустройство дыма следует с места, где расположена печь или камин. Первый участок трубы необходимо подключить к отопительному прибору. Заглушка поможет обеспечить дополнительную герметизацию устройства.

  2. Кроме того, каждая из труб внутренняя и внешняя трубы вставлены друг в друга. Обратите внимание, трубы нужно собирать таким образом, чтобы их внутренняя часть была настолько гладкой, чтобы обеспечить бесперебойный сток конденсата.

  3. Сначала проведите обеспыливание внутренних труб, для этого их вытягивают на 10 см из наружной трубы, а затем стыкуют наружные секции.

  5. Кроме того, дополнительное усиление поможет обеспечить герметичность.

  Любая установка, работающая на топливе, не может нормально функционировать без дымохода. Сегодня строителям известно множество всевозможных материалов, из которых можно делать дымоходы. Модульные изделия, которые поставляются цельными комплектами, получившими название «Сэндвич», остаются востребованными. В данной статье будут рассмотрены наиболее часто возникающие вопросы, связанные с проектированием таких систем, их правильный выбор для каждого конкретного случая. Также будет подробно описано, как сделать сэндвич-трубу и установить ее без помощи профессионалов.

  В принципе, изготовление сэндвича доступно каждому человеку, имеющему хотя бы небольшие строительные навыки. Для изготовления сэндвич-труб необходимо иметь:

  • Труба металлическая;
  • Листы стальные оцинкованные;
  • Каменная вата.

  Конструкция представляет собой внутреннюю трубку, закрытую со всех сторон каменной ватой. Сверху вся конструкция обмотана оцинкованными листами. Сложностей в такой конструкции нет. В большинстве случаев наружная оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места расположения элементов дизайна требуют повышенного внимания.

  Фиксация оцинкованного железа осуществляется специальными брёвнами. Можно использовать обычные винты. Крепление должно быть полным, то есть крепится не один лист, а закрепляются все соседние листы.

  При изготовлении сэндвич-дымохода каждый мастер сам выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. Например, водогрейные котлы, выпускаемые нашей промышленностью, поддерживают температуру выходящих газов в пределах 120 градусов. Для таких устройств материалом теплоизоляции может быть минеральная вата. Он идеально подходит для создания таких устройств.

  Совсем другое дело, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких отопительных системах может достигать 800 градусов. Без каменной ваты просто не обойтись. Его использование считается обязательным. В качестве заменителя можно использовать базальтовую вату. Чтобы быстро не выносить внутреннюю трубку, она должна иметь большую толщину стенки.

  Идеальным материалом для установки многослойной трубы является нержавеющая сталь. Обладает особыми свойствами, позволяющими эксплуатировать такую ​​систему долгие годы. А внутренняя поверхность такой нержавеющей трубы всегда остается гладкой. Газовая намотка по трубам не затрагивает его внутреннюю поверхность, а это повышает КПД самого дымохода.

  Полезно знать! При стыковке теплоизоляции с длинной стороны могут возникнуть некоторые проблемы. Крепление следует выполнять по марке, предварительно сделав просадку, равную половине толщины стенки трубы, и дополнительный привес примерно 10 см для создания ровной геометрии.

  Проведем небольшое сравнение. Качественный бутерброд длиной 10 метров можно приобрести за 20 000 рублей.

  Обыкновенная металлическая труба стоит 6000 руб. Стоимость утеплителя составит 2125 руб. За оцинкованные листы придется заплатить 2500 руб. Общая сумма составит 10625 рублей. Есть 50% экономии. Конечно, возможны непредвиденные расходы, пусть даже 6000 руб. Экономия видна невооруженным глазом. Другими словами, в его кармане осталось 4000 рублей, а металлическая труба с толщиной стенки 3,6 мм всегда лучше, чем нержавеющая труба с толщиной стенки 0,5 мм. Из приведенного расчета видно, что прежде чем начинать строить дымоход, стоит подумать, из какого материала его монтировать.

  Конечно, если экономия в 4-5 тысяч рублей для вас не существенна, вы можете купить все детали в магазине и получить на них гарантию. Но если вы все же стремитесь к экономии, то можно сделать сэндвич-дымоход своими руками.


  Подходящие материалы

  Если просто рассмотреть сэндвич-дымоходы, не вдаваясь в секреты конструкции, можно сделать вывод, что все они совершенно одинаковы. Однако это мнение ошибочно. Этот продукт также доступен с различными уровнями качества. Невозможно приобретать подобные изделия, ориентируясь только на их красивый блеск.

  Очень важно обращать внимание на марку стали и ее качество. Подходит ли для строительства дымоход своими руками.

  Если просмотреть сайты, посвященные строительству дымоходов, то можно найти массу фото примеров, демонстрирующих полностью обожженную стальную конструкцию. Деформация такой трубы может привести к пожару или сильному отравлению сажей. По фотографиям можно сделать вывод, что труба была взята из неподходящей стали, либо она просто не предназначалась для совместной работы с таким отопительным прибором.




  Чтобы с вами не случилось такого, давайте рассмотрим виды нержавейки, из которой можно самостоятельно смонтировать сэндвич-дымоход:

  • «AISI 430» . Считается самым недорогим. Хорошо изготовить внешнюю оболочку сэндвича. Такая сталь совершенно равнодушна к любому атмосферному влиянию. Никакие перепады погодных условий для нее не страшны. Эта сталь не подходит для изготовления внутренних каналов, она не обладает повышенной стойкостью. Металл плохо заваривается, поэтому получить надежные сварочные швы будет очень сложно;
  • «AISI 439» . Эта марка отличается от предыдущей своей композицией. В его состав входят добавки титана. В результате повышается механическая прочность. Металл перестал бояться коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых установках, твердотопливных печах, а также маломощных котлах;
  • «AISI 316» . В состав стали входят специальные легирующие добавки. В результате металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильно агрессивных кислот. Металл получил повышенную термостойкость. Такие трубы подходят для работы с любыми газовыми котлами вне зависимости от их мощности;
  • «AISI 304» . Сталь очень похожа на «316», но в ее составе намного меньше легирующих компонентов. Его стоимость на рынке значительно ниже аналогов. Качество металла не отличается высокими показателями;
  • «AISI 316I — AISI 321» . Эти марки считаются самой универсальной нержавеющей сталью. Они не боятся коррозии, отличаются высокой пластичностью. Кроме того, эти виды стали выдерживают очень высокую температуру – 850 градусов.
  • «AISI 310S» . Этот сплав считается самым дорогим и качественным металлом. Сталь обладает высокой термостойкостью. Он выдерживает температуру 1000 градусов. Такие свойства позволяют использовать его в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

  Любой качественный сэндвич-дымоход всегда имеет техническую документацию, в которой обязательно указаны все марки марок стали, используемые для изготовления системы.

  Когда такой документации нет, есть повод задуматься. Очень возможно, что предлагаемое устройство — хорошо сделанная подделка.

  Существует и другой способ определения нержавеющей стали. Если в составе много легирующих добавок, он перестает притягивать магнит, просто скользит по его поверхности.

  Если магнит плотно притягивается к поверхности и не падает с вертикальной плоскости, значит перед вами обычный металл, не имеющий ничего общего с нержавейкой. Нет такой покупки.

  Выбор внутреннего диаметра трубы

  Правильный выбор этого значения зависит от параметров отопительной установки. Для определения диаметра трубы разработана специальная методика расчета, в которой за основу берется тепловая установка. Формулы расчета довольно сложные, поэтому можно просто использовать усредненные данные:



  Очень важно при определении диаметра трубы учитывать размеры слоя и тип теплоизоляции. Наиболее подходящими и положительными характеристиками обладают теплоизоляционные материалы самых известных мировых производителей:

  • «Paroc Rob 80 T»;
  • «Мат 30»;
  • Коврик Rockwool Wired 80.

  Все эти марки базальтовой ваты. Этот материал не горит, пожаробезопасен.

  Толщина утеплителя выбирается в зависимости от типа системы отопления. При этом учитывается средняя температура нагрева отходящих газов.

  Несколько усредненных данных приведены в таблице:


  Схемы установки дымохода сэндвич

  При выборе варианта монтажа дымохода обычно рассматривают две конструкции:

  При расположении сэндвича внутри помещения он менее подвержен внешним воздействиям. Поэтому в нем практически нет конденсата. Такая конструкция подходит для печи в бане. К началу трубы можно будет установить бак, в котором будет нагреваться вода. Схема такого устройства показана на рисунке. Для монтажа каменной печи можно установить сетчатую секцию.

  Какой бы ни была конструкция, между топкой и дымоходом обязательно монтируется промежуточная секция, без термически индуктивного слоя. Он оснащен специальной заслонкой, так называемым шибером, благодаря чему можно регулировать отвод тепла, поступающего в дымоход. Это очень важно для печей, установленных в бане.

  Основным недостатком такого устройства является высокая сложность и трудоемкость прокладки трубопровода.

  Гораздо проще проложить дымоход вдоль наружной стены. В этом случае делается только одно отверстие в стене.

  Крепление деталей осуществляется с помощью скоб и специальных опорных площадок. Такой дымоход не «съедает» пространство внутри помещения. Риск возгорания или отравления продуктами горения сводится к нулю.

  Большим недостатком уплотнителя наружного дымохода является сильное воздействие на него внешних условий. Скачки температуры, атмосферные явления вызывают образование конденсата в больших масштабах. Это необходимо учитывать при строительстве дымохода.

  Как правильно установить дымоход

  Монтаж такого сэндвича достаточно прост. Эти конструкции считаются пожаробезопасными. Для их сборки и последующей фиксации не требуется больших строительных навыков.

  Начинать установку дымохода нужно с нижней точки. Постепенно переходим от печи к потолку, а затем и к крыше дома. Наружные трубы одеваются внутренними. Технология установки дымохода имеет несколько переходов.

  Соединение труб

  При изготовлении труб для сэндвича некоторые из них имеют обычные элементы. Это облегчает сборку. Трубка меньшего диаметра легко вставляется в предыдущую трубу с удлиненным концом. Благодаря этому составу практически исключено появление сажи внутри дымохода. Если монтировать специальные тройники, отводить конденсат будет намного проще.

  Дымоход проходит сквозь стену


  Для этого жертвуются места для сидения, проводится их дополнительное укрепление. Затем собирается внешний кронштейн с оговорками, которые будут перемещать тройник. Отверстие в стене закрывается листом фанеры толщиной 10 мм. Для полной сохранности он накрыт сверху дополнительным асбестовым листом. Вся конструкция закрыта оцинкованным металлическим листом.

  В месте крепления крепления прорезано квадратное отверстие. Расположенные слои укрепляются шурупами. Чтобы сохранить кронштейн от ржавчины нужно покрасить. Затем труба дымохода проводится через люк.

  Делая дымоход, не забывайте делать «уступки». Это зазор между стеной и трубой дымохода.

  Когда труба дымохода должна проходить через потолок, производятся расчеты всех соединительных частей. Стыки труб должны находиться над отверстием в потолке. Любая встряска трубы дымохода считается самым пожароопасным участком. Именно поэтому все они должны находиться под визуальным наблюдением во время работы.

  Монтаж дымохода через крышу

  При необходимости прокладки дымохода через крышу необходимо предварительно изнутри закрыть отверстие оцинкованным металлическим листом. Затем через проделанное в листе отверстие труба выводится наружу. После такой операции фиксируется сам лист. При необходимости края листа можно оббить по границе кровли.

  Важно! Дымоход должен возвышаться над поверхностью плоской крыши более чем на один метр. При установке на крыше высокого дымохода, а его высота превышает 1,2 метра, его укрепляют растяжками с фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклоняться от вертикали.

  Кровля из легковоспламеняющихся материалов, например битума, должна быть защищена дополнительными устройствами. Для этого прямо над крышей устанавливается специальный дефлектор, оснащенный мелкоячеистой стрелой.

  Крепление дымохода


  Практически все детали дымохода стянуты хомутами. Если возникают дополнительные трудности, тройник крепится на дополнительный опорный кронштейн. В случае высокого верха дымохода, когда высота превышает 1,2 метра, трубу дополнительно укрепляют растяжками. Крепление трубы всегда должно иметь высочайшую надежность. Стыки дымохода для большей надежности дополнительно фиксируются специальными деталями:

  • Соединение труб — один обжимной хомут;
  • Дымоход, имеющий тройники — несколько хомутов, причем обжим выполнен с каждой стороны трубы.

  Опорный кронштейн легко сделать самому. Для этого берется два металлических уголка со стенкой 30-50 мм. В них просверлены отверстия под болты с резьбой М8-М10.

  Небольшой совет! Для устранения воздушных пробок при сборе дымохода нужно использовать термостойкий герметик.

  При нарушении герметичности труба ослабевает, начинает пропадать. В комнате появится запах Гэри.

  Финишная концовка

  Когда сборка трубы дымохода полностью закончена, с трубы удаляются остатки защитной пленки.

  При любой конструкции дымохода его длина не должна превышать 6 метров. Расстояние измеряется от начала решетки и до конца оголовья. Это значение стандартизировано и требует строгого соблюдения.

  Все соединения дымохода в обязательном порядке должны быть обработаны специальным термостойким герметиком. Он способен выдерживать 1000 градусов.

  Техника нанесения герметика

  После завершения монтажных работ и включения котла необходимо проверить нагрев наиболее опасных участков. В этих местах категорически запрещается превышение допустимой температуры нагрева.

  Для облегчения обслуживания дымохода и его чистки делается ревизия. Это может быть съемный элемент или деталь с открывающейся дверью.

  Чтобы осадок не попал внутрь дымохода, трубу необходимо закрыть заглушкой.

  Пожарная безопасность


  Чтобы не показывать огонь, нужно проложить дымоход так, чтобы он не касался стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их соприкосновение с другими материалами.

  Для большей безопасности ящик оснащен базальтовой ватой. Довольно часто дымоход монтируют самостоятельно, отделяя от потолка металлическим листом небольшого размера. Стальной лист становится своеобразным радиатором, нагревающим окружающий воздух.

  Заключение

  Из всего вышеперечисленного можно сделать вывод, что такое мероприятие, как собрать дымоход из бутерброда, не очень трудоемкое дело. Установить такую ​​конструкцию сможет любой домовладелец, умеющий обращаться с инструментами.

  Вам достаточно сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

  Новинка среди труб

  От правильного выбора дымохода зависит работа всего отопительного оборудования. Поэтому специалисты рекомендуют внимательно относиться к собственным предпочтениям. Большой популярностью в последнее время пользуются стальные сэндвич-трубы шовные. Именно они показали практикам, что хорошо выдерживают высокие нагрузки, связанные с внутренними и внешними факторами.

  Какие негативные последствия имеют дымоходы?

  Чтобы понять, с какими трудностями должен справляться в процессе эксплуатации дымоход, необходимо разобраться в особенностях его функционирования.

  Основной функцией такого конструктивного узла является вывод продуктов сгорания. При сжигании топлива внутри дымохода образуется очень высокая температура. А если этот важный технический узел выведен наружу, то на наружные стены зимой действует сильный холод. Резкие колебания температуры способствуют образованию конденсата. Его излишки легко справятся со всей отопительной установкой. Поэтому так важно найти решение, которое предотвратит образование большого количества конденсата.

  Чем опасен конденсат? Под действием высоких температур он превращается в сильнодействующую кислоту, которая способна за несколько недель полностью разрушить кирпичную кладку. Поэтому имеет смысл выбирать сэндвич-трубы из нержавеющей стали. Такие дымовые устройства сводят к минимуму образование лишней влаги. Но даже если он формируется внутри многослойной конструкции, то материал, из которого сделана последняя, ​​не боится кислоты.

  Принимая во внимание невысокую стоимость сэндвич-трубы, становится понятно, почему такие дымовые устройства так популярны сегодня.

  Конструктивные особенности описываемого изделия

  Что такое многослойная трубка? Это разборный дымоход, состоящий из отдельных сегментов. В процессе ее изготовления используются два способа:

  1. Первый вариант – это обычные трубы из их нержавеющей стали. Их заводские условия хорошо утепляют, поэтому в целом конструкция сохраняет высокие теплоизоляционные свойства. Благодаря этому процесс образования конденсата практически сведен к нулю. Но нужно учитывать, что такой способ изготовления дымовых конструкций делает их недолговечными. Из-за постоянного воздействия высоких температур прогретый дымоход очень быстро выходит из строя.
  2. Второй вариант позволяет использовать дымоходы, срок службы которых значительно увеличен за счет специальных конструктивных элементов. Сделать это удалось за счет многослойной структуры. Очень практичные сэндвич-трубы изготавливаются следующим образом. В наружный кожух вставляется трубка меньшего диаметра, а между ними образуется небольшое пространство. Его заполняет утеплитель – минеральная вата на базальтовой основе.

  Как работает многослойная труба?

  Что позволило реализовать второй способ изготовления дымохода?




  Схема характеристик

  1. Создание хорошей тяги. Эта особенность обеспечивает равномерное горение топлива, загруженного в подвижную камеру. Поэтому дым в ней не скапливается и не прорывается через дверцу топки обратно в комнату, нарушая в ней уют.
  2. Исключения для образования большого количества конденсата. Чем он был опасен, уже было сказано выше. Обогреваемый изнутри дымоход очень быстро прогревается. При этом изоляция не позволяет уличному холоду снижать температуру внутренней трубы. Поэтому существующая разница температур не влияет на работу установки в целом.

  3. Внимание! Даже если котел какое-то время простоит, не работая, в самый сильный мороз труба не замерзнет и не покроется нагаром. А все потому, что изоляция не даст металлу застыть. После включения бухты тяга появляется моментально, поэтому с таким дымоходом очень сложно отравиться угарным газом.

  4. Высокие гарантии от производителей сэндвич-труб. Они уверены, что подобные дымовые конструкции способны прослужить 15 лет. И заметьте, никакого особого ухода за ними не требуется. Достаточно дважды за отопительный сезон открыть специальные карманы и почистить дымоход от Скута и Гэри изнутри.

  Эксплуатационные преимущества

  Устройство дымохода

  Подводя итог всему этому, можно сделать определенные выводы. Заводские сэндвич-трубы обладают рядом эксплуатационных преимуществ:

  1. Собрать такой дымоход очень просто, так как конечный продукт представляет собой набор отдельных элементов. Основными из них являются метровые сэндвич-трубы. Они прилагаются:
  • хомуты, позволяющие соединить стыки стыков;
  • специальные держатели, используемые при чистке дымохода;
  адаптеры
  • ;
  пластины оцинкованные
  • ;
  • подсказок;
  • зонтов от дождя.

  К товару прилагается подробная инструкция, которую легко самостоятельно сконструировать в кратчайшие сроки.




  Монтаж трубы

  1. Есть многослойные трубы разного диаметра. Ориентируясь на эту техническую особенность, можно подобрать наиболее подходящий вариант, который в собранном виде не займет много места. Компактность – еще одно весомое преимущество сэндвич-труб.
  2. Весь дизайн маленький. С ней может работать один человек, а универсальность позволяет собирать ее как снаружи здания, так и внутри него. Балки, стропила и крыши не помеха. Все продумано до мелочей. В конструкции предусмотрены переходники и технические узлы, позволяющие защитить потолочные и кровельные перекрытия.
  3. Если для изготовления сэндвича использовались качественные материалы, то дымоход прослужит довольно долго. А благодаря максимальному снижению уровня конденсата внутри трубы образуется гораздо меньше сажи. Из-за этого уход за установкой значительно упрощается.
  4. Как показала практика, нержавеющая сталь спокойно переносит резкий перепад температур, не боясь внешних негативных воздействий и внутренних химически активных веществ. Кроме того, конструкция трубного сэндвича хорошо зарекомендовала себя с точки зрения пожарной безопасности.
  5. Для установки такого дымохода не нужно строить под него фундамент, как при сборке кирпичной трубы. И это помогает экономить деньги.

  Особенности многослойной конструкции

  Чтобы оценить все положительные качества дымохода-сэндвича, важно правильно его собрать. Грамотно выполненный монтаж обеспечивает нормальную работу котлов. Важно при сборке соблюдать существующие нормы СНиП и соотносить мощность печи, ее производительность и необходимый диаметр трубы.

  Этапы монтажа

  Важным фактором является температура, при которой будет происходить дымоход. Специалисты рекомендуют учитывать частоту его употребления. В ряде случаев описываемый элемент работает в круглогодичном режиме, но эпизодически – при использовании бани и дачи в выходные дни. В других — постоянно. И это тоже нужно учитывать.

  Если для сборки системы отопления, центральным элементом которой является твердотопливный котел, выбрана сэндвич-труба, необходимо поставить дымоход из жаропрочного материала.

  При сборке конструкций верхний элемент монтируется на нижний, а не наоборот. Только в этом случае конденсат сможет найти выход. В противном случае кислота впитается в изоляционный слой. Из-за этого базальтовая вата очень быстро начнет разрушаться, и установка потеряет все свои эксплуатационные преимущества.

  Внимание! Внизу дымохода необходимо установить ревизионный люк. Еще несколько отверстий понадобятся для того, чтобы получить доступ к внутренним деталям дымохода с целью его обслуживания и чистки.

  Конструкция собирается снизу, элементы сопрягаются между собой и стягиваются хомутами. В местах нахлеста устанавливается короб — переходник, позволяющий защитить конструкцию кровли. После сборки дымоход выглядит очень привлекательно, а нержавеющая сталь обеспечивает его долгую эксплуатацию. Этим и объясняется популярность такого продукта.

  Имеющиеся недостатки




  Перегрев салона

  При выборе трубчатого сэндвича необходимо подробно изучить его недостатки. Их количество невелико. Однако стоит обратить внимание на некоторые технические особенности монтажа многослойного дымохода.

  Со временем изоляционный слой теряет свои теплоизоляционные свойства, поэтому дымоход постепенно теряет свои эксплуатационные преимущества. Чем чаще отключается котел, тем быстрее прошивается подобное оборудование.

  Часто резкие перепады температур приводят к тому, что изоляция постепенно отслаивается от кожуха. Но это происходит только в том случае, если для экономии была выбрана дешевая сэндвич-труба. Потеря герметичности — самый главный минус описанных настроек. Поэтому так важно приобретать продукцию проверенных производителей, репутация которых не вызывает никаких сомнений. Только в этом случае курильщики смогут служить в течение обещанного срока.

  Обобщение по теме

  Комплектующие элементы

  Стандартные сэндвич-трубы имеют многослойную конструкцию. Верхний кожух и внутренняя труба изготовлены из листов нержавеющей стали, которые скручиваются в нужный диаметр и спаиваются плазменной сваркой. Между ними находится негорючий утеплитель, чаще всего базальтовое волокно. Его толщина зависит от функциональности и сферы использования дымохода. Самый толстый слой утеплителя 5 см.

  Традиционно трубный сэндвич делится на несколько разновидностей. Классификация учитывает не только толщину утеплителя, но и диаметр труб. Для нормального функционирования твердотопливных печей выбирают дымоходы из специальной жаропрочной стали. Такие изделия являются самым дорогим вариантом дымовой установки.

  Зимний уход за камином и дымоходом | Доктор Флю

  Опубликовано 26 ноября 2019 г.

  В этом году зима пришла рано, и не похоже, что она скоро уйдет. Тем не менее, есть еще некоторые шаги, которые вы можете предпринять, чтобы бороться с холодной погодой и проблемами, которые она может принести с вашим дымоходом и камином. Вот пять советов по уходу за камином и дымоходом в зимнее время, чтобы ваш камин работал хорошо и предотвращал любые проблемы, которые может вызвать холодная погода.

  Проверьте колпак дымохода

  Начните уход за зимним камином и дымоходом с самого верха – начиная с колпака дымохода. Крышки для дымоходов предотвращают множество проблем, от повреждения водой до животных, гнездящихся в вашем дымоходе. Они также предотвращают скопление мусора в дымоходе.

  Существует повышенная вероятность засорения дымоходов животными или мусором без заглушки. Отсутствие колпака дымохода и, как следствие, большая вероятность попадания мусора подвергают вас более высокому риску накопления угарного газа во время зимнего использования камина.

  Кроме того, крышки дымоходов со временем изнашиваются. Это одна из причин, по которой инспекции дымоходов так важны, и если вы в последнее время не проводили чистку или инспекцию, лучше запланировать ее как можно скорее. Несмотря на то, что летнее время — идеальное время для осмотра дымохода, лучше запланировать его сейчас, чем ждать следующего лета.

  Держите топку в чистоте

  Поддержание топки в чистоте — один из основных советов по зимнему камину. Неудивительно, что чем больше вы пользуетесь камином, тем чаще требуется чистка топки. В идеале его следует очищать после каждого использования, а также после того, как огонь полностью потухнет и пепел полностью остынет.

  Вещества, оставшиеся после сгорания, могут вызывать коррозию. Они могут повредить камин, каменную кладку или другие металлические детали внутри камина. Помимо материального ущерба, эти побочные продукты также токсичны, создавая опасность для любопытных животных, детей и даже взрослых, которые могут вдохнуть их в небольших количествах.

  Зимой не обязательно убирать всю золу. Вы можете оставить небольшой слой, чтобы помочь изолировать камин во время использования. Только помните, что как только погода снова начнет теплеть, вы должны вычистить всю золу из топки.

  Не допускайте износа облицовки дымохода

  Функцией облицовки дымохода является защита внутренней части кирпичной кладки от тепла камина. В отличие от кирпичной кладки вашего дымохода, вкладыши дымохода рассчитаны на то, чтобы выдерживать гораздо более высокие и постоянные температуры. Из-за этого в тот момент, когда футеровка дымохода растрескивается, она становится пожароопасной. Поврежденный вкладыш увеличивает ваши шансы на возгорание дымохода.

  Со временем старые вкладыши, особенно керамические вкладыши, подвержены повреждениям, в них могут образоваться трещины или отверстия. На практике большинство домовладельцев не смогут идентифицировать поврежденный вкладыш. Очень важно не пропускать регулярные проверки! Зимний уход за камином и дымоходом включает в себя проверку целостности футеровки дымохода и замену футеровки при необходимости.

  Остерегайтесь повреждения от замерзания и оттаивания

  Отслаивание — это термин, используемый в кладке, когда кирпич — в буквальном смысле — начинает распадаться на части. Зимой влага проникает внутрь пористого кирпича и затем замерзает, расширяя и ослабляя кирпичи. Этот процесс начинается медленно, но разрушение ускоряется по мере того, как кирпич трескается, а куски отваливаются, образуя щели.

  Большая часть влаги может быть предотвращена от проникновения в дымоход или камин с помощью сплошной крышки дымохода, но внешняя влага все же может проникать через верхнюю часть дымохода.

  Со временем ваш дымоход может серьезно пострадать от постоянного воздействия суровой зимней погоды Среднего Запада. Самый простой способ следить за растрескиванием и зимним повреждением камина — это ежегодная проверка дымохода. Сертифицированный трубочист сможет порекомендовать средства от растрескивания, например, герметики для защиты кирпичной кладки от влаги.

  Важно отметить, что нельзя использовать краску или другие герметики, которые могут задерживать влагу внутри дымохода. По данным Американского института безопасности дымоходов (CSIA), «несколько продуктов были разработаны специально для использования в качестве гидроизоляционных материалов на каменных дымоходах». Поскольку эти специально разработанные продукты на 100% паропроницаемы, они позволяют влаге испаряться, но при этом предотвращают проникновение внешней влаги.

  Следите за эффектом стека

  Эффект стека не относится к высокому бутерброду, тройному чизбургеру или даже к нечестному игроку в карты. Эффект стека описывает, как давление воздуха и резко различающиеся температуры работают в вашем дымоходе.

  В некоторых случаях эффект стека может вызывать обратную тягу. Эта ситуация направляет холодный воздух прямо в ваш дом. Иногда он может даже выпускать дым обратно в ваш дом. Если ваше отрицательное давление втягивает холодный воздух в ваш дом, это может затруднить даже процесс разведения огня.

  Эффект стека ухудшается с высокими зданиями. Тем не менее, это все еще может сделать верхние части вашего дома слишком теплыми, а нижние — слишком холодными.
