Сэндвич-трубы считаются лучшим вариантом для обустройства дымохода, особенно его наружной части. Дело в том, что наличие теплоизоляционного материала между трубами позволяет сократить количество конденсата и предупредить образование наледи, если речь идет об использовании газового отопительного оборудования. Хотя применяются они часто и для дымоходных систем твердотопливных котлов.

Казалось, выбрал качественный материал, установил и забыл, но в процессе эксплуатации нередко возникают проблемы различного характера. К примеру, теплоизолятор, а это чаще всего огнеупорная минеральная вата, намокает. В результате этого он теряет свои изоляционные свойства, поэтому образование конденсата усиливается. К тому же из-за постоянного воздействия влаги с кислотными соединениями начинает ржаветь и разрушаться дымоход. При применении твердотопливных котлов чаще возникает другая проблема – дымоход-сэндвич прогорает. К появлению подобных проблем обычно ведет несколько факторов, но обо всем по порядку.

Основные ошибки

Срок службы и эффективность дымохода зависит от двух основных факторов – правильного выбора материалов и сборки системы. При выборе материала стоит учитывать, какое оборудование будет использоваться для отопления. Если планируется устанавливать газовый котел, тогда стоит подбирать нержавеющие трубы с высокой кислотоустойчивостью. В дымоходных системах газовых котлов всегда образуется конденсат, поскольку при сгорании природного газа выделяется большое количество водяного пара. При его контакте с другими продуктами горения образуются агрессивные кислотные соединения. Под их воздействием разрушается даже нержавеющая сталь. Если будет использоваться твердотопливной котел, тогда важно, чтобы дымоход был устойчивым к высоким температурам. Продукты горения обычно превышают 300 градусов, поэтому при недостаточной устойчивости к высоким температурам труба прогорает всего за пару лет.

Не менее важным моментом является сборка системы. Нержавеющие дымоходы, в том числе и сэндвич, состоят из отдельных элементов, которые соединяются между собой. Существует два основных метода сборки дымоходных систем – по дыму и по конденсату. Если применяется первый вариант, тогда верхняя труба устанавливается более широкой частью на нижнюю трубу. Такой метод сборки хорошо подходит для твердотопливных котлов с высокой температурой горения, а также каминов и печей.

Сборка по конденсату подразумевает совершенно другой принцип. Верхняя труба более узкой частью заводится в широкую часть нижней трубы. Главная особенность такой системы заключается в том, что образующаяся жидкость внутри будет просто стекать вниз, не затекая при этом в стыки. Как собрать трубу-сэндвич по конденсату, знают все мастера, поскольку этот метод используется чаще. Он должен применяться для систем газовых котлов. Иначе проблем с замерзанием дымохода и малым его сроком эксплуатации просто не избежать. Часто этот способ используется и для некоторых видов твердотопливных котлов, например, длительного горения. Температура продуктов горения в них обычно невысокая. При покупке отопительного оборудования стоит внимательно изучать рекомендации производителя касаемо сборки дымохода.

Эффективное решение проблемы

Если в ходе сборки были допущены ошибки, которые обнаружили только после запуска отопительного оборудования, возникает вопрос, как продлить срок службы дымохода. Демонтаж конструкции и сборка по-новому – нерациональное решение, требующее много времени и ресурсов. К тому же иногда выполнить работы просто невозможно, так как на период переделки дымохода придется прекратить использование отопительного оборудования.

Наша компания предлагает эффективное решение – гильзовать трубы полимерным чулком. Так как труба ФуранФлекс протягивается по всей длине системы, она не имеет стыков, а поэтому и дым может подниматься вверх беспрепятственно, а конденсат стекать вниз, не попадая внутрь сэндвича. К тому же полимерный чулок обеспечивает дополнительную защиту внутренней трубы от агрессивного воздействия продуктов горения. Он обладает достаточной прочностью и низкой теплопроводностью. Наш специалист поможет подобрать матриал ФуранФлекс в зависимости от используемого отопительного оборудования и проконсультирует по всем вопросам.

Оставьте заявку прямо сейчас!

Мы свяжемся с Вами в ближайшее время

Ремонт дымоходов в Москве и МОРемонт внутренних водостоков в Москве и МО

Дымоходы из нержавеющей стали одностенные и двустенные сэндвичи 2022 Челябинск

Модульные дымоходы из нержавеющей стали российского производства. Используются при монтаже: дровяных банных и отопительных печей, газовых колонок и котлов, каминов и каминных вставок, вентиляционных каналов и водосточных систем. Все элементы дымоходов (дымовых труб) выполнены из жаростойкой нержавеющей стали марки AISI 430, 439 (Ferrum из ферритной стали и оцинковки) и AISI 321, 304, 316, 310 (Craft из аустенитной стали).

Руководство по сборке и монтажу нержавеющих дымоходов.

Видео дымоходов Craft для бани и камина

Фильтр

Хит

Имя

Цена

Хомут обжимной D200 0.5 НЖ
В наличии
Хомут обжимной D115 0.5 НЖ
В наличии
Хомут обжимной D210 0.5 НЖ
В наличии
201
219
Дымоход труба L1000 D115
В наличии
Сэндвич труба L1000, D115x200 0.5 НЖ+ОЦ
В наличии
Сэндвич труба L1000, D115x200 0.8 НЖ
В наличии
Хомут обжимной D150
В наличии
Сэндвич труба L1000, D150x210 0. 8 НЖ
В наличии
Потолочно проходной узел составной D200
В наличии
Дымоход труба L1000 D150
В наличии
Дымоход труба L1000 D115 0.8
В наличии
Шибер D115 НЖ 0.8 мм
В наличии
Хомут обжимной D280 0.5 НЖ
В наличии
239
247
Сэндвич труба L1000 D115x200 0.8 НЖ+ОЦ
В наличии
Сэндвич труба L1000, D150x210 0.5 НЖ+ОЦ
В наличии
Сэндвич труба L1000, D150x210 0. 8 НЖ+ОЦ
В наличии

варианты дымохода для топки в бане, размеры и монтаж дымоходных конструкций, монтаж своими руками

Дымоход является составной частью многих видов котельного оборудования и играет важнейшую роль в обеспечении безопасности и эффективности работы отопительные приборы. Дымоход является основной частью любого дымохода, поэтому от правильности его выбора и монтажа будет зависеть безаварийное функционирование системы отопления в целом. Одной из разновидностей дымоходов является модульное изделие, которое из-за многослойной конструкции получило название сэндвич-трубы.

Технические характеристики

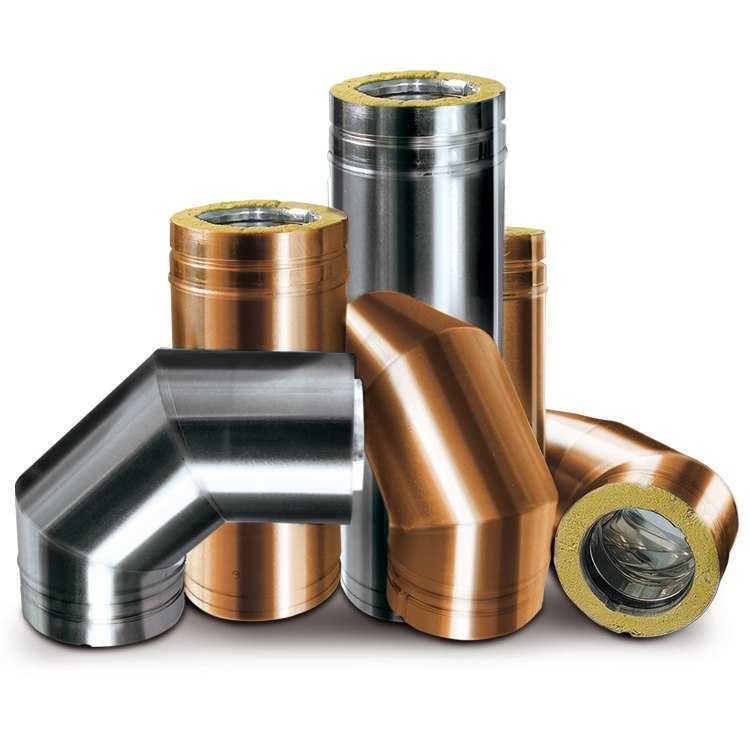

Сэндвич-труба представлена в виде цилиндрической конструкции из «нержавейки» и состоящей из двух вложенных друг в друга труб разного диаметра. Кольцевое пространство в таких моделях заполнено негорючим теплоизоляционным материалом, что предотвращает перегрев дымохода и уменьшает количество конденсата, образующегося на внутренних стенках трубы.

Для изготовления внутреннего контура многослойных труб используются различные материалы, такие как жаропрочная нержавеющая сталь, латунь и медь. В качестве изоляционного слоя также используются некоторые материалы, такие как базальтовая вата, вермикулит и керамическая вата. Использование базальтовой ваты – наиболее выгодный вариант с точки зрения экономии средств.

Однако максимально допустимый уровень термической нагрузки для такого материала составляет всего 600 градусов. Вермикулит по своим эксплуатационным свойствам занимает промежуточное положение между базальтовой и керамической ватой. Материал легкий и выдерживает температуру до 1150 градусов. Керамическая вата обладает особой деформационной, термической и химической стойкостью и рассчитана на температурные нагрузки до 1260 градусов.

Толщина утеплителя может варьироваться от 3 до 15 см и зависит от места установки и функционального назначения модели. Внешняя труба изготовлена из нержавеющей стали и покрыта цинком. Оцинковка значительно повышает устойчивость внешнего модуля к коррозионным процессам и значительно продлевает срок службы дымохода. При правильной установке и регулярном уходе металлические экземпляры могут прослужить до 15 лет.

Но сэндвич-дымоходы делают не только из металла. Керамика используется для производства особо мощных и прочных тяговых устройств. Керамические модели имеют более тяжелый вес и требуют обустройства капитального основания при установке. Преимуществом таких изделий является отсутствие риска коррозии и более длительный срок службы. При своевременном и правильном уходе керамические модели могут прослужить до 30 лет.

Металлические копии представляют собой модульные комплекты, из которых собирается дымоход нужной формы и длины. Один модуль имеет длину 100 см и стыкуется с другим по принципу соединения канализационных труб, когда более узкий конец трубы вставляется в более широкий. Комплект сэндвич-труб состоит из креплений, с помощью которых конструкция крепится к несущим опорам, узла сбора и отвода конденсата, флюгера, препятствующего возникновению эффекта обратного подпора, защитного грибка и конусов. Грибок и флюгеры не используются в конструкции дымоходов газовых котлов, поэтому этот факт необходимо учитывать при выборе комплектации изделий. Фасонные части дымохода представлены тройниками, обеспечивающими герметичное соединение с вертикальными участками, ответвлениями, необходимыми для изменения направления трубопровода и имеющими угол поворота 45 и 90 градусов, а также ревизии и узлы, обеспечивающие проход через кровлю и перекрытие.

Ревизии для дымоходов выполнены в виде утепленного тройника и снабжены дверкой. Элемент устанавливается на нижнюю часть дымохода и служит для обеспечения беспрепятственного доступа к внутренним поверхностям труб. Обязательная установка ревизий вызвана необходимостью регулярной проверки состояния системы, а также для проведения регламентных чисток. Модели, предназначенные для обустройства дымоходов дровяных печей и твердотопливных котлов, дополнительно оснащаются искрогасителями.

Все заводские изделия имеют маркировку на корпусе с указанием внешнего и внутреннего размера сечения трубы. Например, цифровое обозначение 150*250 указывает на то, что диаметр внутренней трубы составляет 150 мм, а наружной – 250. Сэндвич-трубы для дымохода выпускаются самых разных типоразмеров, что значительно облегчает их выбор и позволяет легко приобрести модель необходимых размеров.

Размер сечения внутренних труб, подсоединяемых к печам или каминам, варьируется от 200 до 280 мм, при этом для отопительных котлов мощностью менее 40 кВт выпускаются тонкие модели диаметром от 130 до 200 мм.

Толщина металла, применяемого для изготовления внутренних труб, 0,7 мм. Это продиктовано особенностями эксплуатации, при которой камера подвергается значительным температурным нагрузкам, нередко достигающим 850 градусов. Такая толщина обеспечивает надежную защиту металла от прогорания и увеличивает срок службы дымохода. Кроме того, для изготовления внутреннего контура используется высоколегированная сталь марки AISI-321, в состав которой входит молибден. Такой сплав отличается максимальной стойкостью к воздействию кислот, высокой термостойкостью и способностью служить до 100 лет. Однако стоимость таких изделий довольно высока.

Более бюджетный вариант – модель из стали марки AISI-430. Материал способен выдерживать кратковременные температурные скачки до 900 градусов и рассчитан на 10-15 лет эксплуатации. Толщина наружных стенок трубы обычно составляет 0,5 мм. Если на изделии нет маркировки, проверить наличие добавок в стали можно самостоятельно.

Требуется крепление к трубному магниту. Сталь, содержащая легирующие добавки, не будет реагировать на магнит. Такой товар достаточно качественный и его смело можно покупать. Швы внутренней и наружной труб могут иметь различное исполнение. Так, для изготовления внутреннего контура используется лазерная сварка, тогда как для наружной трубы вполне достаточно шва, полученного методом прокатки.

Особенности

Большое количество положительных отзывов о применении сэндвич-труб обусловлено рядом неоспоримых преимуществ этих конструкций.

Пожарная безопасность при эксплуатации котельного оборудования возможна благодаря наличию изоляционного слоя, не позволяющего нагреваться внешней трубе.
Быстрый и простой монтаж объясняется тем, что при обустройстве обычных дымоходных труб часто возникает необходимость оборачивать их теплоизоляционным материалом, который, в свою очередь, сам нуждается в дополнительном укрытии. При монтаже сэндвичей эта необходимость отпадает: трубы уже имеют теплоизоляционный слой и не нуждаются в дополнительных материалах.

Отсутствие необходимости устройства капитальных фундаментов под металлические модели. Стальные сэндвич-трубы отлично поддерживаются скобами и не нуждаются в дополнительных крепежных приспособлениях.
Благодаря наличию фитингов трубопроводу можно придать любую конфигурацию. Это особенно удобно в панельных домах и с нестандартными планировками, предполагающими дополнительные архитектурные формы в виде колонн и выступов.

Значительное снижение тепловых потерь и уменьшение образования конденсата делают эксплуатацию котельного оборудования простой и эффективной.
Конструктивные особенности сэндвич-труб избавляют помещение от неприятного гула, возникающего при воздействии тяги. Это позволяет оборудовать каминные залы сэндвич-дымоходами без риска нарушить покой присутствующих.

Благодаря ревизии, чистку дымохода можно сделать самостоятельно. Работы можно выполнять без частичной разборки или полного демонтажа трубопровода. Кроме того, гладкие стенки внутреннего контура не склонны к скоплению на них сажи и жировых отложений, что выгодно отличается, например, от гофрированных труб.
Эстетичный внешний вид сэндвич-труб позволяет устанавливать их в любых помещениях без риска загромождения пространства или испорченного дизайна.

К недостаткам таких труб можно отнести вероятность снижения герметичности, что происходит в результате реакции материала на резкие перепады температуры. Минусом также является высокая стоимость керамических и некоторых стальных моделей. Кроме того, многие потребители недовольны коротким сроком службы недорогих металлических моделей, которые могут прослужить не более 15 лет.

Область применения

Применение сэндвич-труб включает все виды котельного оборудования, в том числе газовые котлы с открытой камерой сгорания и твердотопливные модели. Конструкцию часто используют в качестве дымоходов для дровяных печей, значительно снижая потери тепла и выгодно отличаясь от традиционных кирпичных труб. По этой же причине бутерброды часто устанавливают в банях и топят в печах, гаражах. Благодаря современному и эстетичному внешнему виду модели часто используют для обустройства дымоходов дымоходов. Изделия гармонично вписываются в интерьер кухонь и каминных залов, не вызывая диссонанса с помещением.

Монтаж

Сборка дымохода с использованием сэндвич-труб происходит по определенной схеме, которая включает в себя два вида соединения труб в одной конструкции. Первый получил условное название «по дыму» и используется для задания внешнего контура таким образом, чтобы исключить проникновение дыма в окружающее пространство. Внутренняя часть трубопровода монтируется «по конденсату», что, соответственно, исключает его проникновение в теплоизоляционный слой. Конструктивно принцип сборки «по конденсату» следующий: широкий конец внутреннего контура направлен вверх, благодаря чему дым будет идти снизу вверх, а капли конденсата свободно стекать вниз. При сборке внутренних модулей «дыма» капли воды будут задерживаться на стыках и просачиваться в теплоизолятор.

Если собирать внутреннюю систему «по дыму», то конденсат, образовавшийся из-за перепада температур, начнет стекать в сэндвич через щели, возникшие в результате неправильной сборки. слой, а с наступлением минусовых температур промерзнет и порвет внешнюю оболочку бутерброда. Поэтому, чтобы правильно выполнить монтаж дымохода, внутреннюю трубу нужно собрать «по конденсату».

При таком расположении труб образующаяся влага будет стекать через место соединения и, двигаясь вниз, в конденсатосборник. Такая же картина будет наблюдаться снаружи здания: дождевая вода будет течь по трубе, не имея возможности просочиться к теплоизолятору, оставив его сухим. При этом внешний контур сэндвича должен быть установлен «по дыму», то есть широкий конец трубы должен смотреть вниз.

Монтаж сэндвич-труб при обустройстве дымоходов не требует наличия определенных навыков. Если у вас есть необходимые инструменты и помощники, то такую работу можно выполнить своими руками.

Монтаж внутренних дымоходов следует начинать с подсоединения специальных переходников к дымоотводным отверстиям котлов или другого отопительного оборудования. Место его соединения с отопительными приборами следует хорошо смазать герметиком, способным выдерживать температуры до 1500 градусов. Первым элементом, подсоединяемым к выходу из нагревателя, должна быть обычная необогреваемая труба, к которой будет присоединяться сэндвич-соединение. осуществляться. Труба должна быть оборудована двумя клапанами, необходимыми для отвода газов. Слой утеплителя, который будет располагаться в конце сэндвич-конструкции, закрывается заглушкой или устанавливается специальный стартовый блок, в котором утеплитель надежно закрывается корпусом конструкции.

Запуск простой трубы и участка перед первым тройником рекомендуется до стыковки «покурить». В случае ее горизонтального положения рекомендуется выдерживать небольшой наклон, равный трем градусам. Такое расположение трубы продиктовано риском образования конденсата внутри котла отопления. Монтаж горизонтальной трубы следует производить одновременно с монтажом тройника или ревизионной муфты. После установки тройника его нижнюю часть следует закрыть заглушкой, предназначенной для последующего удаления нагара. Ревизия уже оборудована дверью, поэтому использования каких-либо дополнительных устройств не требует.

Следующим этапом монтажных работ должен стать переход трубопровода через стены помещения. Если стены здания построены из негорючих материалов, дымоходный канал рекомендуется оборудовать дополнительным рукавом, который может подойти для металлической или асбестовой трубы большего диаметра. При этом полость между сэндвич-модулем и гильзой можно заполнить асбестовым шнуром или базальтовыми волокнами. Важным условием обустройства перехода сэндвич-модуля через стену является отсутствие на этом участке смежных секций. Если дом построен из дерева, то потребуется оборудование специального металлического проходного узла.

Для этого в стене вырезается проем квадратного сечения, в который устанавливается сэндвич-труба. Расстояние от трубы до деревянной поверхности должно быть не менее 20 см. После установки трубы этот зазор заполняется базальтовой ватой, а отверстие закрывается с лицевой стороны металлической пластиной или декоративной розеткой. Для облегчения монтажа можно приобрести заводской проходной блок, который уже оснащен теплоизоляционным слоем и полностью готов к установке.

После пересечения стены вертикальные швеллеры укладываются в направлении снизу вверх и фиксируются с помощью хомутов и стальных скоб. Для обеспечения лучшего сопряжения между соседними секциями используется термостойкий герметик. При установке крепежа нельзя допускать хомутов на стыке двух труб, а патрубки или зонтики нужно будет собрать в месте расположения ломтиков сэндвича.

Следующий этап монтажа сэндвич-труб – проходка кровли. Для этого в крыше делается отверстие определенного размера, которое нужно хорошо укрепить. Внутренняя сторона кровли укрепляется с помощью подкровельного металлического листа, а для большей герметичности стыка рекомендуется прикрепить к обвязке кровли регулируемый фартук. В продаже имеются готовые эластичные узлы (крысы), с помощью которых обеспечивается герметичное соединение примыкающих участков кровли с трубами дымохода. Однако если кровельным материалом является любой непрофнастил, например, профлист, то для обеспечения герметичного соединения будет достаточно листа оцинкованной стали.

После того, как отверстие образовано, установите переходник, а затем сверху, через отверстие, подведите трубу. При соединении двух модулей необходимо помнить, что запрещается соединение секций на участке пересечения трубопровода через плиты перекрытия или кровлю. Верхняя часть трубы, выходящая наружу, увенчана наконечником. Это предотвращает попадание в дымоход механического мусора и атмосферных осадков. Когда соединение сэндвич-труб завершено, переходят к изоляции зазора между трубопроводом и перекрытием, которое осуществляется с помощью любого огнестойкого материала. Затем место перехода штукатурится и красится.

При невозможности сделать отверстие в потолке прибегают к наружной прокладке трубопровода. Для этого на котел устанавливается пусковой штуцер и к нему крепится горизонтальная труба, не забывая о необходимом наклоне. При необходимости поворота трубопровода используйте колено с нужным углом поворота. Затем в стене делается техническое отверстие, через которое продевается труба дымохода. Для обустройства отверстия необходимо аккуратно разобрать участок стены, а затем укрепить его деревянными брусками или специальными элементами.

Затем нужно смонтировать кронштейн с полозьями, предназначенный для облегчения прохождения трубы, и установить в него переходник, с помощью которого нужно будет соединить подходящие с обеих сторон трубы. Участок стены вокруг сэндвич-труб обшивают фанерными панелями, поверх которых закрепляют асбестовый лист и покрывают оцинкованным металлом. С внешней стороны здания зазор между трубой и стеной заполняют теплоизоляционным материалом, а под уходящим от стены участком при необходимости монтируют опорную консоль. Далее приступаем к подготовке монтажа вертикальной секции. Для этого к стене на расстоянии не более 2 метров крепятся кронштейны.

Так как они монтируются на вертикальные трубы, надеваются специальные хомуты. Это повышает общую устойчивость конструкции и делает соединение сэндвич-труб с кронштейнами не таким жестким. Благодаря такому креплению трубы могут свободно изменять свои параметры за счет линейного расширения, без нарушения целостности соединений. После завершения монтажа сэндвич-трубы измерьте ее высоту над уровнем крыши. В случае, если это значение больше полутора метров, рекомендуется установить дополнительные растяжки, поддерживающие конструкцию. Завершающим этапом монтажа будет установка наконечника.

В заключение следует отметить, что дымоходы, оборудованные сэндвич-панелями, бывают добавлены и внутренние. Первые предполагают кратчайший выход трубы за пределы помещения и расположение основной ее части на улице. Преимущества такого размещения заключаются в простоте обслуживания и отсутствии образования переходов через перекрытие и крышу. Кроме того, этот тип монтажа не предполагает, что трубопровод находится внутри дома. Однако при внутреннем расположении труб конструкция менее подвержена агрессивному влиянию внешних факторов, чего нельзя сказать о трубопроводе снаружи.

Таким образом, каждый из способов имеет свои сильные и слабые стороны, и какой из них будет выбран, обычно диктуется расположением котла, материалом, из которого выполнены стены, и личными предпочтениями хозяев.

Советы

Чтобы установка дымохода прошла успешно, а использование каменки было комфортным и безопасным, следует учесть несколько рекомендаций, данных опытными специалистами. Основным залогом успешной установки является наличие устойчивой тяги, для создания которой необходимо выполнить ряд условий.

Высота дымохода должна быть не менее 5 метров.
При монтаже дымохода на плоских крышах расстояние от конца трубы до поверхности крыши должно быть не менее полуметра, а в случае перекрытия крыши горючими материалами — не менее 1,2 м. а конек менее полутора метров, то трубу следует приподнять над уровнем крыши на 50 см. Если это расстояние соответствует 1,5-3 м, то высота трубы должна быть равна высоте конька. Если это расстояние превышает три метра, то верхняя точка трубы должна лежать на линии, проведенной от верхней точки конька к горизонту под углом 10 градусов.

Установка должна производиться вертикально. В отдельных случаях допускается делать наклонные участки с углом, не превышающим 45 градусов.
Длина горизонтальных участков на выходе из котла не должна превышать 1 м. Однако при высоте дымохода 5 м и более допускается увеличение до 2 м — при устройстве дымохода для печей и каминов, и до 3 м — для отопительных котлов.

Помимо обеспечения стабильной тяги, для безопасной и безаварийной работы отопительного оборудования необходимо также выполнение ряда условий.

Запрещается подключать дымоходы из нержавеющей стали к твердотопливным котлам или печам, работающим на угле.
Не размещайте легковоспламеняющиеся материалы или емкости с горючими жидкостями вблизи дымохода.

Применение сэндвич-труб с оцинкованным наружным контуром в жилых помещениях, а также в помещениях повышенной влажности не рекомендуется.
Герметики, применяемые для обработки швов, должны выдерживать температуру до 1000 градусов, а средства, которыми обрабатывается место присоединения пусковой трубы к котлу, до 1500 градусов.

При установке тройников желательно устраивать опорные площадки или опорные консоли. Это значительно снизит нагрузку на отводы и тройники, которую они испытывают из-за весового давления расположенных выше элементов дымохода.
Использование многослойных труб для сушки одежды или обуви запрещено.

При эксплуатации котельного или печного твердотопливного оборудования категорически запрещается использовать в качестве топлива предметы, содержащие лакокрасочное или эмалевое покрытие, а также строительный мусор и бытовые приборы.
При устройстве выхода сэндвич-трубы через перекрытие необходимо оборудовать прилегающий участок металлическим фартуком.

Ни в коем случае не допускается заужение дымохода. Диаметр внутреннего контура сэндвич-трубы должен быть равен или больше размера сечения выходного отверстия котла. Переходники используются для соединения небольшого выхода с большой внутренней цепью.
При креплении модульной конструкции скобами расстояние от трубы до поверхности стены должно быть не менее 25 см. Интервал между кронштейнами должен быть два метра в вертикальном положении и один метр в горизонтальном положении.
Если кровля покрыта горючими материалами, то для обеспечения пожарной безопасности необходимо установить дефлектор с искрогасителем. А если на крыше есть надстройка или есть факт примыкания крыши к соседнему зданию, то высота трубы должна перекрывать высоту этих конструкций.

При сооружении дымохода необходимо свести количество изгибов и поворотов к минимуму, а не делать их более трех. Тройники и отводы должны иметь угол поворота 45 и 90 градусов.
При расчете высоты дымовой трубы твердотопливных котлов необходимо учитывать расстояние от верхней точки среза трубы до середины колосника. В газовых, дизельных или пеллетных котлах измерение производится от горелки.
При выборе тройников, к которым подключается горизонтальная секция, необходимо дополнительно приобрести конденсатоотводчик. Кроме того, следует внимательно осмотреть конец, к которому присоединяется сэндвич-труба. При отсутствии на нем раструба или наличии сужения приобретать такое изделие не стоит.

Дымоходы из сэндвич-труб становятся все более популярными. Высокий потребительский спрос в связи с возможностью выполнить работы самостоятельно, без применения профессиональных навыков и дорогостоящего оборудования. Кроме того, модульные конструкции обеспечивают высокую безопасность эксплуатации котлов и значительно снижают потери тепла через трубу. Большой модельный ряд модульных конструкций облегчает выбор необходимого изделия, а широкий ценовой диапазон дает возможность приобрести изделие по доступной цене. цена, комфортная для покупателя.

Сочетание этих факторов делает сэндвич-трубу еще более привлекательной и доступной.

О том, как установить сэндвич-трубу для дымохода своими руками, смотрите в следующем видео.

Сэндвич-труба для дымохода: особенности и монтаж

Сэндвич-труба для дымохода получила свое название из-за особенностей устройства — пары труб из нержавеющей стали, наружной и внутренней, разделенных теплоизолирующей слой, в котором используется базальтовая негорючая минеральная вата. Обычно такие дымоходы изготавливаются в составе систем, включающих прямые участки, ревизии, фланцы, тройники, заглушки и тому подобное. Благодаря наличию стандартных элементов процесс проектирования и монтажа значительно упрощается.

Сэндвич-труба для дымохода Имеет ряд преимуществ. Внутренняя трубка прогревается максимально быстро, благодаря чему полностью исключается образование конденсата. Это значительно снижает отложение сажи, а также потребность в обслуживании. Хорошая тяга обеспечивается низким уровнем теплопотерь. Наружная труба защищена от перегрева, что позволяет повысить пожарную безопасность при прокладке дымовых каналов внутри помещений. При случайном контакте с дымоходом риск ожога практически отсутствует.

Сэндвич-труба для дымохода Монтируется определенным образом, о чем стоит написать подробнее. Так как эта конструкция собирается из отдельных элементов, имеющих стыки и стандартные размеры, то монтируются они достаточно быстро и без особых проблем. Естественно, это при условии, что работу поручают профессиональным специалистам, обладающим не только достаточной квалификацией, но и опытом. Однако существует ряд правил, а также определенный порядок действий, которых следует придерживаться.

Сэндвич-трубу для дымохода начинают монтировать снизу, от отопительного прибора, которым может быть котел, печь, камин и другие устройства. При использовании наружного дымового канала сначала устанавливается горизонтальная секция перед выходом из помещения. После этого можно монтировать вертикаль, высота которой не должна быть меньше пяти метров. Нижняя часть вертикальной секции оборудована сборником конденсата, предназначенным для удаления влаги, в том числе и той, которая может попасть с атмосферными осадками. Если дымоход для печи или камина имеет несколько колен, в нижней части каждого вертикального участка необходим сборник конденсата. Длина горизонтальных фрагментов не должна превышать метра.

Труба дымохода состоит из отдельных сегментов, которые соединяются друг с другом так, что следующий элемент входит в раструб предыдущего. Внешний надевается на предыдущий. Такой способ подключения позволяет обеспечить поступление конденсата в нижнюю часть дымохода, что исключает протечки на утеплитель и снижение его теплоизоляционных свойств.
