Дымоход и все о нем

Многие обладатели частных домов предпочитают печи и камины, несмотря на огромный выбор самых современных котлов. Отопительному механизму подобного плана понадобится хороший отвод продуктов горения. По этой причине, кроме внешних и эксплуатационных свойств данной системы, при ее создании особое внимание уделяют выбору дымохода. Дымоход – это труба, предназначенная, чтобы отводить в атмосферу остатки от сгорания топлива, поступающие из отопительной системы.

Пренебрегать данным нюансом не стоит, поскольку дымоход для печей несет ответственность за обеспечение нужного уровня тяги, делая пребывание в жилище удобным и безопасным. При постройке дымохода необходимо правильно выбрать материал. Важно учесть, какое топливо будет применяться в отопительных приборах. Вначале следует определиться с высотой сооружения, учесть внутренний диаметр отопительного прибора. Необходимо помнить, что если труба максимально прямая, и при этом уменьшается к выходу, то тяга будет максимально высокой.

Еще одна немаловажная проблема – сколько обогревательных аппаратов применяется с дымоходом. Данную проблему решить довольно просто. Если лишь один обогревательный аппарат используется с дымоходом, то достаточно обойтись уточнением технических параметров, которые предоставляет завод–изготовитель. Однако если к одной системе дымоотведения синхронно подключается несколько разных приборов, то потребуются твердые познания в термодинамике, характеристиках материалов и т. д. Без инженерных расчетов тут не обойтись.


Для постройки дымохода можно воспользоваться такими материалами, как кирпич, керамика или нержавейка.

Характеристики дымоходов из кирпича

Строительство кирпичных дымоходов относится к давней традиции. Жаропрочность и долгий срок службы – основные плюсы кирпичного дымохода. Важно помнить, что кирпичный дымоход прекрасно работает с дровяным топливом, но при этом совсем не подходит для работы с приборами, использующими газ.

Недостаток данной конструкции – возникновение большого количества копоти из-за негладкой поверхности.

Особенности керамических дымоходов

Высокая огнеупорность и стойкость к конденсату – главные отличия керамического дымохода. Данный дымоход позволено установить как вне дома, так и внутри.
Минусом является вес конструкции, как раз поэтому она нуждается в фундаменте или опорах.

Тонкости дымоходов из нержавейки

Крепость, огнестойкость, возможность применения в домах из дерева, долговечность, простота установки, устойчивость к коррозии, демократичная цена – основные плюсы дымоходов из нержавейки. Такие конструкции можно использовать во многих отопительных системах, например, в каминах, банях, печах, котлах на газу и прочим приборам с газовой температурой не более 500° С.



Дымоход из нержавеющей стали бывает одноконтурным и двухконтурным. Одноконтурная система применяется для монтажа внутри жилого помещения. В то время как двухконтурная применяется и внутри, и снаружи.

Одноконтурная система дымоходов

Данная система хорошо подходит для монтажа в уже существующие кирпичные дымоходы. При использовании одноконтурных дымоходов не важен вид топлива, на котором функционирует система отопления. Именно благодаря гладким стенам дымохода вероятность оседания сажи сводится к минимуму.

Двухконтурная система дымоходов

Части данной системы используются в качестве отдельной конструкции. Между внутренней и внешней трубой утепленного дымохода находиться теплоизолирующий слой, который оберегает дымоход от скорейшего остывания. Гладкая поверхность внутренней трубы дымохода снижает вероятность оседания сажи, тем самым увеличивая пожарную безопасность.

Внутренняя поверхность дымохода

Цилиндр считается наиболее оптимальной формой дымохода. При задействовании дымохода нагрев стенок идет неравномерно. Продукты сгорания продвигаются в дымоходах наверх, закручиваясь по центральной оси. В углах прямоугольного дымохода возникают завихрения, которые мешают нормальной тяге. Именно поэтому цилиндр считается оптимальной формой для получения сильной тяги.

Во время использования котлов нового поколения главной экономией является быстрота прогрева системы отопления. Нагрев систему до определенной температуры, котел выключится и переведется в режим ожидания, и естественно, экономии. Для мгновенного прогрева котла, кроме топлива, нужен сильный поток воздушных масс. Приток свежего воздуха может получиться из-за тяги, поэтому, чем интенсивнее тяга, тем точнее действует котел и скорее нагревается система отопления.

Не стоит забывать, что для отличной работы дымохода, одной правильной установки недостаточно. За дымоходом необходимо правильно ухаживать, и обязательно до каждого отопительного сезона проводить его чистку.

толшина изоляции, марка стали. Как не прогореть?

Содержание:

  1. Что это такое
  2. Почему сэндвич
  3. Монтаж модульных дымоходов
  4. Проход через перекрытия

Интересно, как бы отнёсся создатель знаменитого бутерброда к тому, что через много лет это название будет использоваться в самых неожиданных местах.

Понятие сэндвич давно не ограничивается кулинарной тематикой, сегодня это, скорее, технология производства, подразумевающая многослойность изделия. И одно из таких изделий – сэндвич дымоход. Уже несколько лет он занимает лидирующие позиции среди всех типов дымоходов, но, несмотря на это, до сих пор многие считают, что дымоход сэндвич, своими руками установить очень сложно. В этой статье мы постараемся развеять это заблуждение и поможем разобраться, как правильно подобрать и рассчитать дымоход.

Что это такое

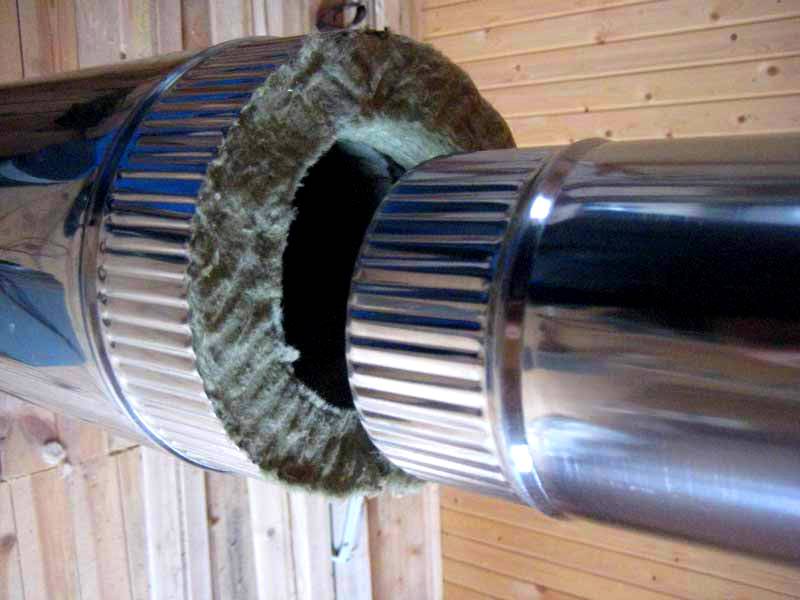

По сути, это две трубы разного диаметра, вставленные друг в друга и разграниченные прослойкой из термостойкой базальтовой ватой. Некоторые умельцы, уже много лет назад наладили собственное производство дымоходов сэндвич в домашних условиях, но тогда оно значительно усложнялось необходимостью использования в качестве утеплителя стекловаты, которая имела целый список недостатков.

Сегодня такой проблемы нет, и термостойких утеплителей огромное множество. А значит, организовать самостоятельное производство сэндвич дымоходов вполне возможно. Единственная сложность – это центровка труб и их надёжная фиксация, хотя даже крупные изготовители часто пренебрегают этим и в процессе установки могут возникнуть определённые трудности.

Чтобы понять, что такое дымоход из труб сэндвич, можно посмотреть видео в этой статье

Выделим несколько существенных преимуществ многослойного дымохода.

Почему сэндвич?

  • Благодаря использованию нержавеющей стали, срок службы дымохода сэндвич значительно выше, чем у одностенного.
  • Устойчивость базальтовой ваты к низким температурам значительно сокращает образование конденсата на внутренних стенках.
  • Сэндвич дымоход греется значительно меньше, поэтому защита в местах прохода через перекрытия может быть более лёгкой.
  • На нержавейки меньше образуется нагар, поэтому дымоход сэндвич для твёрдотопливных котлов – идеальный вариант.
  • Установка дымохода сэндвич проходит в кратчайшие сроки, и не требует специальных навыков.
  • Нержавейка, практически не подвержена гниению и ржавчине, благодаря чему, дымоход прослужит гораздо дольше, даже если устанавливается снаружи помещения.

Как видно, подобные дымоходы можно использовать в любых помещениях, но важно знать несколько нюансов. Например, сэндвич дымоход для бани должен отличаться по диаметру оттого, что используется в доме. Чтобы чётко понимать какие должны быть параметры к разным печам, приведём таблицу:

Тип печи

Средняя температура. С0

Толщина слоя утеплителя. мм

твёрдотопливная

250-650

50-100

Жидкотопливная

100-300

от 25

газовая

100-200

от 25

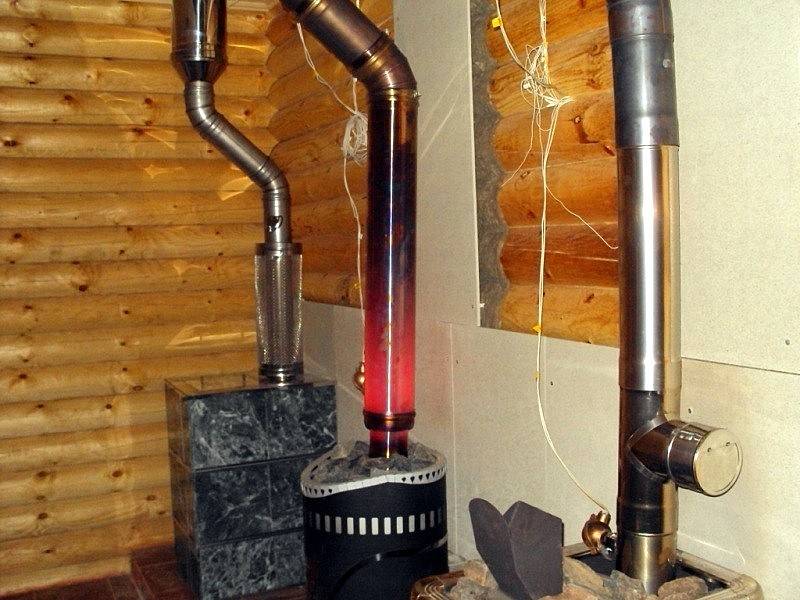

Помимо приведённых данных, нужно учитывать температуру поверхности трубы, это особенно важно, если дымоход проходит внутри помещения и есть вероятность касания. И это ещё один плюс при выборе, какой будет устанавливаться дымоход, одностенный или сэндвич.

Температура дымовых газов, С0

Температура внешнего кожуха, С0 в зависимости от толщины утеплителя

30 мм

50 мм

80 мм

100 мм

100

47

35

30

25

150

54

40

35

30

200

62

45

40

35

250

72

50

45

40

300

82

60

50

45

350

90

70

55

45

400

100

75

60

50

450

115

80

70

55

500

130

90

75

60

550

140

100

85

65

600

160

110

90

70

650

170

120

95

80

700

200

135

100

85


Важно! Сэндвич дымоходы овальные имеют те же показатели, что приведены в таблице, разница только во внешнем виде.

Помимо приведённых выше параметров, сэндвич дымоходы могут отличаться и по маркировкам нержавеющей стали. Именно из этого складывается их цена и основные характеристики, влияющие на долговечность.

Существует шесть марок стали, каждая из которых обладает своим набором качеств. Ниже приведена таблица с маркировками и особенностями каждого варианта.

Марка стали.

Общие технические параметры.

310S

прочная марка, с приделом в 1000 с0 .

321

повышенная прочность, до 800 градусов

316

добавки никеля и молибдена.

439

Используется для газовых котлов.

304

Сплав с высокопрочным с титаном.

430

Марка без усиливающих добавок.

Теперь, когда необходимые параметры дымохода определены, и всё закуплено, можно приступать к монтажу своими руками.

Монтаж

Сборка сэндвич дымохода, как и любого другого, начинается от печи, куда подсоединяется специальный переход. Он необходим, потому что температура вблизи печи значительно больше, чем на удалении.

Патрубок печи промазываем термостойким герметиком, после чего одеваем переход и плотно стягиваем его хомутом.

Далее, переходим к установке колена.

Если мы говорим о проходе труб по дому, то в районе поворотного колена необходим опорный кронштейн для сэндвич дымохода. Он фиксируется к стене с таким учётом, чтобы колено было слегка наклонено наружу, достаточно трёх градусов, это делается для того, чтобы скапливающийся конденсат, не попадал в печь, а скапливался в повороте, где под высокими температурами происходит его испарение.

Кстати, если использовать колено, как изображено на фото, то угол наклона не требуется, так как оно изначально оснащено «отстойником».

Когда колено зафиксировано, устанавливаем первый прямой сегмент. Важным нюансом на данном этапе является то, как соединяются трубы. Первые два соединения должны быть в последовательности, когда следующая труба одевается на предыдущую, а не наоборот.

Такое соединение позволяет дыму беспрепятственно уходить по дымоходу, а стыки между трубами его не останавливают.

Фиксация стояка должна быть не реже, чем через два метра, но если потолки в помещении невысокие, то можно обойтись и без дополнительных крепежей.

Проход через перекрытия

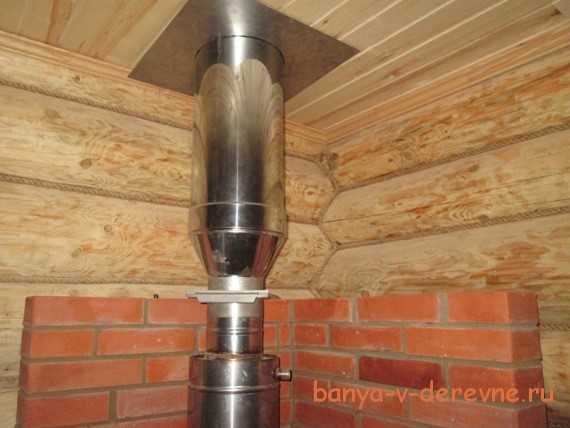

Для того чтобы создать дополнительную защиту перекрытия, в отверстие вставляется короб из оцинковки, через который и пропускается труба. В пустое пространство можно заложить дополнительный утеплитель, если в нём есть необходимость.

Далее, дымоход проходит через второй этаж или мансарду, здесь при необходимости можно установить несколько поворотов, но главное, чтобы их общее количество не превышало три штуки. В противном случае дым получит дополнительные препятствия, и нагар на внутренних стенках будет скапливаться значительно быстрее.

Далее, делается проход через кровлю, и тут важно помнить один существенный нюанс – в зависимости от того, сколько поворотов делает сэндвич дымоход, размеры всей конструкции могут меняться, но общая высота от земли не может быть меньше пяти метров. Только так можно обеспечить постоянную сильную тягу в любую погоду и время года.

Проход через крышу

Как и в случае с перекрытиями внутри дома, в кровле тоже необходимо устанавливать дополнительную защиту. В специализированных магазинах водяных топок можно подобрать наклонный короб, угол которого будет соответствовать кровле.

Такое приспособление с наклоном называется – «крыза», делается она из той же самой нержавейки, что и дымоход, но если подходящий угол наклона подобрать не удалось, можно воспользоваться универсальным вариантом, который называется – «мастер-флеш».

Края крызы заправляются под материал кровли, а благодаря прочной резине, мастер-флеш не требует герметизации в месте соединения с трубой.

Монтаж подходит к концу, а наглядно, поможет понять, как происходит сборка дымохода сэндвич, видео инструкция

Монтаж над кровлей

Сэндвич дымоход своими руками практически готов, осталось рассчитать высоту трубы, как показано на схеме выше, и закрепить зонтик, препятствующий попаданию осадков внутрь.

Как видно, ничего сложного нет, но каждый описанный этап очень важен, и не может игнорироваться. Неправильная установка может привести к плачевным последствиям, поэтому ниже показана подробная схема сборки дымохода сэндвич:

Какой бы дымоход своими руками, сэндвич или одностенный не монтировался, схема остаётся неизменной, меняются только требования пожарной безопасности, которые у многослойной трубы не так значительны, из-за более низкой температуры на поверхности.

< — Рассчитать керамический дымоход он-лайн ( нажми на рисунок слева < -)
