Шаг балок деревянного перекрытия: Балки перекрытия в деревянном доме Расчет и выбор сечения.
Балки перекрытия в деревянном доме Расчет и выбор сечения.
Для сооружения прочного и надежного перекрытия выполняются расчеты для определения параметров конструкции. Цель расчета — определение оптимального соотношения размера сечения балок и расстояния между ними в конструкции. Это делается, чтобы избежать «играющих» перекрытий.
И так, цель поставлена: мы не хотим, чтобы в нашем доме при ходьбе, например, по второму этажу трясся весь дом. Выход прост – нужно правильно определить, какой пролет, каким сечением доски (балки) можно перекрывать.
Что такое балка?
Балка – линейный элемент несущей конструкции, опирающийся на оба конца и работающий преимущественно на изгиб. Материал изготовления у них может быть как дерево, так и метал. Металлические балки применяются при строительстве каменных домов.
Бывает несколько видов балок:
• Круглые (1) и овальные (2). Изготавливаются из бревна, предварительно очищают бревно от коры или используют оцилиндрованное бревно.
• Квадратные. Чаще всего используется брус (3). Его также не рекомендуют использовать в каркасном домостроении, по той же причине что и бревна-его не просушить, а сырое или бревно естественной влажности будет гнить;
• Прямоугольная (4 – составная балка (из доски), 5 — LVL брус,7 — доска), это самая распространённая форма. Такие типы прямоугольной балки можно просушить в камере, а это значит, что такие элементы не будут гнить, и им не нужна усадка.
• Двутавровые (6), такие балки называются так из-за их формы. Такая балка считается достаточно прочной, но ее изготовление дорогое.
Важно чтобы балки перекрытий были: сухие – допускается влажность, не превышающая 14%; сорт использованной доски должен быть А, В; обработанные специальным составом – огнебиозащитой, для того чтобы дерево не гнило и была повышенная огнестойкость.
Первое что мы должны понять — что при определении параметров конструкции учитывается: длина перекрытия (которая приравнивается к ширине перекрываемого пролета), сечение доски (балки), расстояние между балками (шаг балок) и величина нагрузки, оказываемой на них.
Теперь о каждом пункте подробнее.
1. Длина перекрытия.
Длина перекрытия – расстояние между несущими элементами (стена, опора), на которые будут опираться балки.
Длину перекрытий нам нужно знать для того, чтобы правильно выбрать длину балки ведь она берется с учетом запаса для опирания на стены.
Глубина опирания на стены берется на основании того из какого материала построен дом. Для кирпича или блочных стен: опирание 10-12 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в бревенчатом (или брусовом) доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см.
В каркасном доме опирание балок не менее 10 см.
Вычислить ширину пролета, которую вам нужно перекрыть, не сложно, это можно сделать обычной рулеткой. Главное знать максимальную длину пролета, которую перекрывает балка с определенным сечением. Чтобы не запоминать кучу цифр можно воспользоваться специальными онлайн — калькуляторами для расчетов.
|
Давайте рассмотрим на примере наших сечений:
Мы используем доску сечением 45х195 мм, такое сечение доски позволит перекрыть пролет до 4 метров. Если поменять сечение и взять доску 45х145 мм, то такой доской можно перекрыть пролет только до 2,5 метров. Пролет до 5 метров можно перекрыть брусом сечением 200х200 мм, но использовать его мы вам не рекомендуем, лучше взять балку составного сечения (две доски сечением 45х145мм и скрепить их металлозубчатой пластиной (МЗП)). Получается, что обычной доской можно перекрыть пролет только до 4 метров, если хочется пролет больше, то нужна тяжелая артиллерия в виде ферм, LVL бруса или двутавровых балок. |
Мы не будем останавливаться на LVL брусе или двутавровых балках все характеристики задает завод изготовитель, поэтому что-либо о них сказать очень сложно. Мы используем фермы на Мы изготавливаем фермы 2 видов: сдвоенная и с параллельными поясами
2. Сечение балок деревянного перекрытия
Зная длину балок деревянного перекрытия (А) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (H) и ширины (В) как 1,4:1.
Чаще всего высота и шаг балок зависит от выбранной толщины утеплителя, для того чтобы не оставлять обрезков, столь дорогостоящего материала.
Также шаг балок зависит от нагрузки на перекрытия. Например, шаг балок в чердачных перекрытиях (неэксплуатиромого чердака) будет отличаться от шага балок в межэтажных и цокольных перекрытиях, но о нагрузках позже.
Ниже сводные таблицы, где представлено, какие пролеты каким сечением доски перекрываются и какой при этом должен у этой балки быть шаг.
Таблица расчета балок межэтажных перекрытий и нежилого чердака. Расчеты для сухих строганных пиломатериалов хвойных пород сортностью не ниже 2го сорта
Если балки будут крепиться с помощью крепежных элементов (уголки, кронштейны, хомуты), то за длину деревянных балок принимают ширину пролета
3. Расчет нагрузки на перекрытия.
Такой расчет производят в момент проектирования. Он включает в себя учет веса самих перекрытий и всё, что будет находиться внутри комнаты, с учетом тех, кто будет там передвигаться.
Стандартной временной равномерно распределенной нагрузкой принято считать 2,4кПа. Это значит, что в расчете учитывался вес:
- нагрузка от собственного веса элементов перекрытия (конструкций перекрытия, утеплителя, чернового и чистового пола, подшивки, а также отделки потолка, если это межэтажное перекрытие). При отсутствии стяжки, это нагрузка ок. 50кг на 1м2.
- временной нагрузки это нагрузки от всего остального: мебели, людей, домашних любимцев и т.д. эта нагрузка и есть 2,4кПа, т.е. ок.250кг на 1м2.
При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 350-400 кг/м2.
Более подробные правила расчета перекрытий можно найти в СП 20.13330.2016 «Нагрузки и воздействия».
Как построить дом своими руками?
Разное
Каркасные дома
Особенности каркасных домов В настоящее время каркасные дома представляют собой популярный
Крыша
Преимущества металлической крыши
Металлические крыши стали самым популярным выбором для людей, поскольку они
Разное
Что нужно знать о вагон-домах?
Сегодня мобильные вагон-дома используются во многих отраслях промышленности, в различных целях,
Заборы
Преимущества заборов и ворот из профнастила
Профнастил — это универсальное решение, которое подходит для производства как
Разное
Энергетическое обследование и энергоаудит
Что такое энергетическое обследование предприятия Энергетическое обследование предприятия представляет собой
Разное
Факторы, которые следует учитывать при выборе бетонной смеси
Бетон считается одним из самых прочных и полезных строительных материалов.
Разное
Преимущества использования арматурной сетки
Арматурная сетка производится компанией «Орион» в Тюмени (узнать подробнее на
Подготовка к строительству дома
Производство черного металлопроката
Земная кора богата железосодержащими минералами (оксидами, гидратными рудами, карбонатами, сульфидами,
Разное
Холодильная камера: что стоит знать о продукции и как выбрать подходящую модель
Актуальность Безусловно, современные технологии проникли во все сферы жизнедеятельности человека.
Кровля
Кровля, фасады и другие услуги: почему выбирают именно «Мир кровли и фасадов»
Актуальность Безусловно, современные технологии овладели большинством сфер жизнедеятельности человека. И
Полы
Напольное покрытие для детской комнаты. Варианты, плюсы и минусы.
Малыши, даже еще не научившись ходить и говорить, очень восприимчивы
Отопление
ТОП лучших биметаллических радиаторов для квартиры и дома — рейтинг производителей
Радиаторы отопления, называемые биметаллическими, являются прочными устройствами, стенки которых состоят
Вас интересует как построить дом своими руками? При этом построить дешево, быстро, качественно и красиво.
И возможно ли это сделать не будучи профессиональным строителем? Надеемся, что ответы на эти вопросы Вы сможете найти на страницах нашего сайта.
Построить дом своей мечты своими же руками, если они конечно выросли из нужного места, вполне реально и всегда интересно, хотя не всегда легко и просто. Для этого необходимо многое знать и многому научиться.
Никто не спорит, что легче построить дом: загородный, сельский или дачу, наняв для этого профессиональных строителей, чтобы они сделали все быстро и качественно.
Но, во-первых, в этом случае, необходим будет гораздо больший объём финансовых затрат, чем при строительстве дома своими руками.
А, во-вторых, даже в этом случае Вам, всё равно, желательно, иметь определенный объем знаний или хотя бы понятия о строительных работах, для того чтобы проконтролировать их ход и качество, так как не все строители одинаково добросовестно и квалифицированно выполняют свою работу, а исправить ошибки в дальнейшем бывает или очень затратно или вообще невозможно.
Если же Вы имеете достаточно свободного времени, голову на плечах, руки и желание, то и сами сможете освоить работы по строительству дома или дачи,построить недорого и, к тому же, своими руками. Не боги горшки обжигают, а мастерству можно научиться. Финансы же лучше потратить на более качественные строительные материалы.
Те кто решился на такое строительство, на этом сайте смогут найти полезную информацию, основанную на личном опыте, как построить дом своими руками начиная с подготовительных работи заканчивая сооружением крыши и благоустройством участка.
В статьях, размещённых на сайте рассмотрены также вопросы благоустройства участка, устройства водоснабжения, отопления и канализации частного дома. Эта информация может быть полезна не только тем, кто собирается построить дом, но и тем кто в уже готовом доме самостоятельно собирается устроить канализацию, смонтировать электропроводку, реконструировать отопление или подвести воду.
Все статьи разделены по категориям, которые соответствуют основным этапам строительства дома и отображены в главном меню.
Каркас пола кабины — Каркас деревянного пола своими руками
Деревянная конструкция пола
Узнайте больше о полах в нашем руководстве ЗДЕСЬ!Когда вы строите свой деревянный крошечный дом, каркас пола является важной частью. Мы уже затрагивали тему пола в статье о различных слоях и элементах каркаса пола или различных типах полов, а сегодня мы рассмотрим каркас пола кабины и то, как его построить.
Конструкция деревянного перекрытия
Стандартная конструкция деревянного перекрытия состоит в основном из балок перекрытия. Балки, расположенные по повторяющейся схеме с перпендикулярными элементами жесткости между ними, могут быть соединены металлическими соединителями, плотницкими соединениями или различными способами крепления. Они могут опираться либо непосредственно на фундаменты, либо на опоры перекрытий (балки), лежащие на фундаментах и идущие в направлении, перпендикулярном лагам.
Типы деревянного каркаса пола кабины- A. Каркас пола с несущими и балками
- б.
Ввернуть в увеличенное отверстие - в. Металлическая застежка
- д. Гвозди сбоку
- E. Одноуровневый каркас пола
- ф. Гвозди или шурупы
В первом случае, когда несущие элементы находятся на одном уровне, общая высота пола меньше, что также означает сокращение количества необходимых материалов и затрат. С другой стороны, последний вариант с опорами, поддерживающими лаги пола, обеспечивает лучшую несущую способность, а также распределение нагрузки, а также имеет более легкий способ сборки. Во всех случаях важно убедиться, что вы правильно понимаете чертежи своего небольшого дома и имеете правильные размеры элементов.
Каркасы деревянных полов на разных типах фундаментов- A. Каркас пола полигональной беседки на винтовых сваях
- б. Соединение доски
- C. Простая рама пола на столбчатом фундаменте
- в. Металлическая застежка
- д. Столярный половинный шарнир
- E. Простая рама пола на подставках
Что касается «более простого» подхода к каркасу пола крошечного дома и одноуровневому каркасу, он используется, например, в таких конструкциях, как сараи для инструментов, детские игровые домики, садовые декоративные мини-конструкции и другие крошечные конструкции, которые не требуют большой нагрузки.

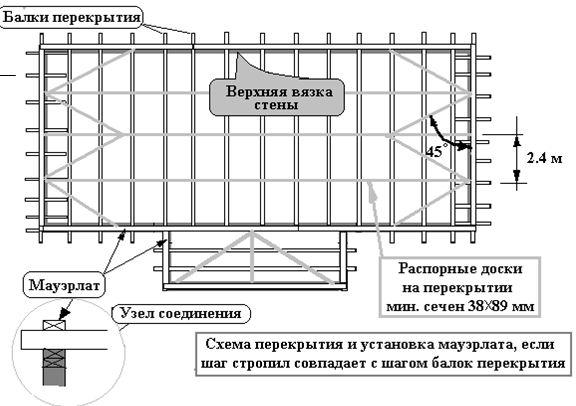

Каркас перекрытия небольшого дома
Важным моментом в конструкции каркаса деревянного перекрытия является так называемый блокинг – раскос, состоящий из деревянных балок, расположенных перпендикулярно между балками, препятствующих их наклону, скручиванию или перемещению. Существует больше возможностей размещения этих элементов жесткости. Вокруг лестницы или в других случаях, когда требуется больший проем, его «бордюры» – балки и опоры по краям проема необходимо удвоить из соображений статики.
Деревянные балки перекрытия
- A. Лаги внахлестку
- B. Сращенная балка
- C. Подвески для балок
- D. Балки на лестнице
- Блокировка между балками
- Лаги
- Луч
- Струп, прибитый гвоздями к балкам
- Балочные подвесы
- Сборная балка
- Бухгалтерская книга
Балки каркаса пола кабины
Как и в случае с другими частями каркаса пола крошечного дома, существует больше типов лаг пола или балок на выбор.
Как и почти в любой части строительства своими руками, вы также можете повысить экологичность своей маленькой хижины или крошечного дома и поискать переработанные балки, полученные после сноса старых зданий и т. д. Начиная с материала, помимо деревянные балки перекрытий бывают также различные составные, сочетающие в себе такие материалы, как дерево, фанера, ДСП, ламинат, сталь и другие.
- A. Обрезная деревянная балка
- B. Коробчатая балка
- C. Клееный брус
- D. Брус из клееного бруса
- E. Сборная балка
- F. Балка из клееного бруса
- G. Балка стальная
- H. Перекладина
Помимо материалов, балки перекрытий также различаются способом сборки самой балки. Наиболее распространенным является, вероятно, деревянная балка простого раскроя 9.0043 . Если две части деревянных досок свинчены или прибиты вместе, это называется наращиваемой балкой , ширина которой обычно кратна 1 ½ дюйма / 90 мм.
Коробчатая балка состоит из 2 профилей 50 x 100 мм, склеенных и прибитых между двумя фанерными плитами, а балка из клееного бруса представляет собой изготовленную на заводе балку из нескольких древесных плит, соединенных вместе. Деревянные профили, склеенные вместе, с большим количеством вариантов окончательной отделки, образуют клееный брус . Для больших пролетов или требований высокой несущей способности стальная балка является лучшим выбором. Сталь также используется в лафетной балке , где между двумя деревянными профилями закреплена стальная полоса, что также увеличивает их прочность и несущую способность. Брус из клееного шпона , изготовленный путем ламинирования слоев шпона, также является довольно популярным выбором.
Каркас пола и как построить крошечный дом
Итак, вы узнали что-то новое о каркасе пола кабины? Или вы все еще чувствуете себя неуверенно? У нас есть решение для вас! В нашем Иллюстрированное пошаговое руководство Как построить крошечный дом Вы найдете все не только о конструкции деревянного каркаса пола , но и о других частях строительства своими руками и планах небольших деревянных домов.
Когда разрешение на строительство не требуется ? Полное полезной информации, подробных руководств, иллюстраций и фотографий, наше руководство доступно для заказа в печатной версии или в виде электронной книги прямо здесь.
Расстояние между палубными балками и блокировка: правильные методы
Наши специалисты по проектам помогут вам шаг за шагом. Когда вы будете готовы к сборке, загрузите бесплатное руководство по проекту.
Когда речь идет о расстоянии между балками настила и установке , наличие прочного фундамента имеет решающее значение.
ПРЕЖДЕ ЧЕМ НАЧАТЬ , убедитесь, что ваша новая или существующая рама структурно прочна. Зафиксируйте другие важные соображения, такие как размер палубы, перила и многое другое. Ознакомьтесь со всеми соответствующими руководствами по установке.
Рекомендации по проектированию перед сборкой колоды
Размер террасы
Прежде чем вы узнаете, как расставить балки настила и заблокировать их в своем проекте «Сделай сам», вам нужно знать размер вашей террасы и количество строительных материалов, которые вам понадобятся.
Убедитесь, что вы рассчитали все необходимые материалы.
Калькулятор запуска
Перила
Способы установки перил могут повлиять на блокировку, необходимую для вашего каркаса. Выберите композитную или алюминиевую систему перил TimberTech, чтобы придать дополнительный штрих вашему открытому жилому пространству.
Перила настила Explore
Материал настила
В зависимости от материала настила и выбранных креплений вам, возможно, придется добавить блокировку в стыковые соединения или швы. Обратитесь к соответствующему руководству по установке для выбранной вами линейки настилов TimberTech.
Изучить настил
Узоры настила
Для различных рисунков настила может потребоваться дополнительная блокировка/обрамление (например, окантовка фоторамки или диагональные вставки). Подтвердите свой дизайн и запланированную ориентацию досок настила, прежде чем приступать к работе с балками настила.
Изучите схемы настила
Советы по расстановке и блокировке палубных балок
Приблизительно для настила 12 x 12 футов; время будет варьироваться в зависимости от размера колоды и сложности сборки.
Шаг 1: Убедитесь, что рама вашего настила является структурно прочной
Шаг 2: Проложите линии струн, чтобы убедиться, что все балки выровнены и находятся в плоскости
Шаг 4: Убедитесь, что ваши балки расположены правильно
Шаг 5: Установите блокировку
Шаг 6: Продлите срок службы вашего каркаса с помощью ленты для балок
4
Готовы начать свой проект?Посмотрите это видео о шагах и блокировке палубных балок, чтобы получить пошаговый обзор и полезную информацию.
Инструменты, которые вам понадобятся
- Защитные очки
- Шнур (чтобы убедиться, что каркас ровный и находится в одной плоскости с верхними частями)
- Молоток или молоток
- Замена пиломатериала при необходимости (при необходимости, как правило, не менее 2″ x 8″)
- Сверло
Шаг 1: Убедитесь, что рама вашего настила прочна
Прежде чем начать, убедитесь, что вы знакомы с различными компонентами рамы палубы.
ПРИМЕЧАНИЕ. Прежде чем приступать к строительству жилого помещения на открытом воздухе, проверьте его на наличие структурных повреждений.
Как проверить наличие повреждений рамы настила
- Проверьте наличие мягких участков, сломанных частей, расщеплений, трещин или повреждений дерева от влаги или непогоды.
- Ищите высокие/низкие/неровные балки, используя натянутую веревку. Балки должны быть ровными и в плоскости для плоской поверхности.
- Используйте систему водоотведения, такую как каплеуловитель или оклад, везде, где каркас соприкасается с домом, чтобы отвести влагу от дома и террасы.
- Удалите все винты или крепления, которые могут выступать из поверхности балки.
- Каркас должен быть надежно прикреплен к дому и/или к правильно закрепленной стоечно-балочной раме. Не стройте из плавающих подконструкций.
- Убедитесь, что рама закреплена крепежными элементами для наружных работ; для крепления существующего каркаса могут потребоваться дополнительные внешние крепежные элементы, а также крепежная арматура.
- Осмотрите каркас на предмет усадки конструкционных пиломатериалов и убедитесь, что все крепежные детали прочны и не имеют признаков коррозии.
Если вы в чем-то не уверены или у вас есть вопросы, обратитесь к специалисту.
Этап 2. Проложите струнные линии, чтобы убедиться, что все балки выровнены и находятся в плоскости
Перед установкой любого настила часто запускайте струнные линии , чтобы убедиться, что верхние части балок находятся в одной плоскости и на одном уровне.
Хотя конкретная балка может быть выровнена сама по себе, верхняя часть этой балки может быть не в одной плоскости с окружающими балками. Неровные балки могут привести к появлению высоких или низких пятен по всей палубе, в результате чего палуба будет волнистой. Настил TimberTech будет соответствовать контуру балок, к которым он прикреплен.
Шаг 3. Убедитесь, что все балки имеют одинаковый размер
Выемка балки
Новая балка может быть немного шире/выше существующих балок.
Вырежьте выемку в доске, чтобы выровнять ее по высоте.
Новая балка может быть немного уже/короче существующих балок. Добавьте влагостойкую прокладку, чтобы поднять его на правильную высоту.
ДВАЖДЫ ПРОВЕРЬТЕ ВЫРАВНИВАНИЕ
Пожалуйста, убедитесь, что ваши балки, блоки и любой дополнительный каркас выровнены и находятся в одной плоскости друг с другом.
Решить для
Высокая балка- Снять и заменить.
- Вырезать крепежные элементы и нижние. Прикрепить.
- Используйте рубанок или шлифовальную машину.
Решите для
Балка с выступом (вверху)- Снимите и замените.
- Используйте рубанок или шлифовальную машину.
Решить для
Низкая балка- Снять и заменить.
- Оставьте коронную балку и установите родственные балки, соединив доску двумя новыми балками.
- Отрежьте крепеж и поднимите. Прикрепить.
Решить для
Балка с обратным венцем- Снимите и замените.
- Оставьте коронную балку и установите родственные балки, соединив доску двумя новыми балками.
Шаг 4. Убедитесь, что ваши балки расположены правильно
Расстояние между балками настила никогда не должно превышать 16 дюймов по центру (за исключением досок настила MAX, которые допускают максимальное расстояние 24 дюйма по центру). Для более жесткого ощущения предпочтительнее 12 дюймов или меньше. При добавлении дополнительного каркаса обязательно держите все доски на одном уровне и в плоскости по верху.
Горизонтальное размещение доскиРазмещение доски должно быть 16″ по центру.
Размещение доски по диагоналиРазмещение доски должно быть 12″ по центру.
Шаг 5. Установите блокировку
1.
Пространство Блокировка из цельного дерева должна быть равномерно распределена в ряды, с максимальным расстоянием от 4 до 6 футов друг от друга.
2. МестоБлокировка должна быть установлена встык, чтобы можно было закрепить внутреннюю блокировку.
3. ЗакрепитеИспользуйте крепеж для наружных работ, чтобы закрепить балку снаружи.
ПОЧЕМУ БЛОКИРОВКА ВАЖНА
Пожалуйста, убедитесь, что ваша балка, блокировка и любой дополнительный каркас находятся на одном уровне друг с другом.
Шаг 6. Продлите срок службы вашего каркаса с помощью ленты для перекрытий
Чтобы продлить срок службы подконструкции, предотвратить проникновение воды и защитить бревна от гниения, используйте ленту для перекрытия.
ПРИМЕЧАНИЕ. Наклейте ленту на чистую сухую древесину. Старайтесь избегать складок или пузырьков воздуха во время нанесения.
