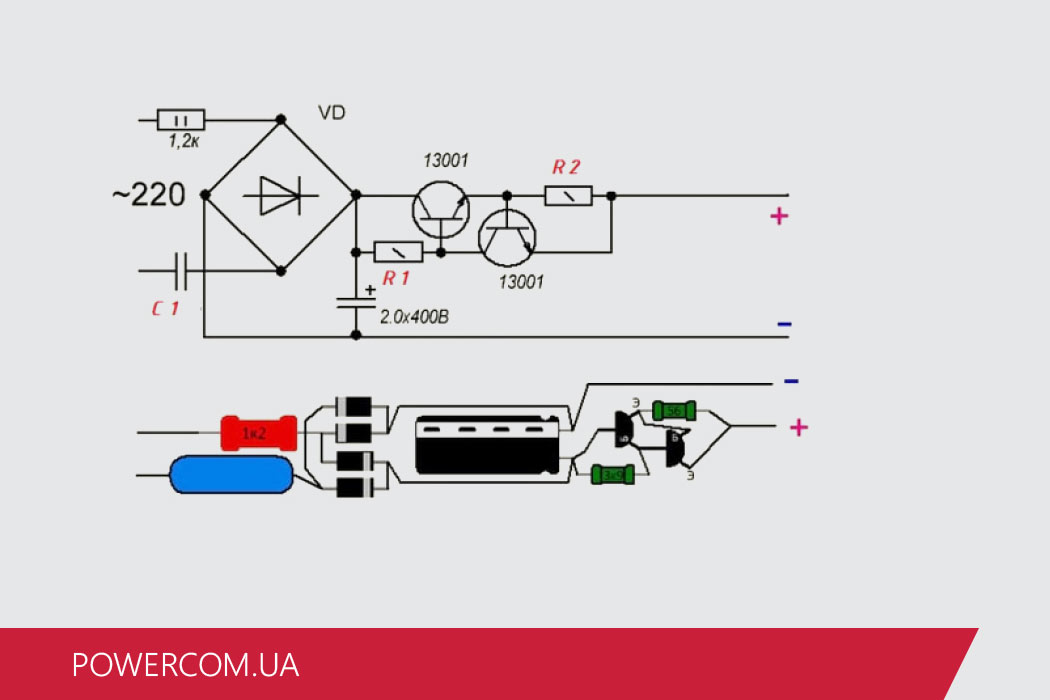

Схема блока питания 12в для светодиодной ленты своими руками: Блок питания для светодиодной ленты своими руками

Блок питания светодиодной ленты 12в

Светодиодные ленты — это светотехническое устройство, которое предназначено для декоративной подсветки в квартире или на рекламных щитах.

Конструктивно LED лента исполнена из гибкого пластика, на которой расположены светодиоды, ограничивающие резисторы или, иногда, другие элементы для регулировки режима работы источников света. Внутренняя сторона ленты обычно клейкая, что позволяет приклеивать ее при монтаже.

Как запитать светодиодную ленту — виды подходящего электрооборудования для этого

При увеличении напряжения на светодиоде выше номинального сильно увеличивается ток, что может привести к выходу диода из строя. Для предупреждения этого ток в цепи светодиода должен быть стабилизирован.

Для этого может быть использован стабилизированный источник питания, который носит название драйвера, или, в простейшем случае, резистор. Во втором случае возрастают потери электроэнергии, однако этот метод гораздо дешевле. Обычно в устройство такого осветительного прибора включены гасящие резисторы.

Наличие в светодиодной ленте гасящих резисторов позволяет использовать для ее работы блоки питания. В данном случае под этим термином понимается электротехнический прибор, на выходе которого вырабатывается напряжение в 12В, и который обеспечивает ток потребления, достаточный для нормальной работы ленты светодиодов.

Существуют следующие виды блоков питания для диодной ленты:

• трансформаторный;
• импульсный.

Прежде, чем рассмотреть эти разновидности, необходимо отметить, что иногда используется так называемый бестрансформаторный способ питания ленты. [attention type=yellow]Этот метод отличается простотой и дешевизной. [/attention]В таком случае в схему последовательно с выпрямительным блоком включается балластный конденсатор, на котором происходит падение лишней части напряжения сети. Переменное напряжение около 12В выпрямляется силовыми диодами, включенными по мостовой схеме.

Пульсирующее напряжение сглаживается фильтром. Величина конденсатора зависит от величины тока нагрузки. Например, при токе нагрузки в 150 мА величина конденсатора составляет около 2 мкФ.

[blockquote_gray]Существует много факторов, влияющих на то, как выбрать светодиодные лампы для дома: начиная от разных вариантов дизайна и заканчивая такими техническими характеристиками, как цветовая температура и спектр излучения.

Для управления LED освещением в домашних помещениях служит специальный выключатель — диммер. Такой регулятор яркости благодаря своим преимуществам широко используется в системах «Умный дом».[/blockquote_gray]

Данный метод питания светодиодов имеет ряд недостатков. Самый большой недостаток этого метода состоит в том, что низковольтная цепь питания ленты не имеет развязки с сетью в 220В. Поэтому при использовании такого способа требуются дополнительные меры для обеспечения безопасности. Другой недостаток состоит в том, что такая схема ухудшает параметры самой сети питания.

Трансформаторный блок питания для лед ленты включает:

• понижающий трансформатор;
• выпрямитель;
• сглаживающий фильтр;
• схема стабилизации напряжения.

Так как питание ленты светодиодов осуществляется от промышленной сети, то для понижения напряжения с 220В на 12В используется понижающий трансформатор. Выпрямитель предназначен для выпрямления переменного тока. Он представляет собой обычно мостовую схему включения выпрямляющих диодов. Пульсирующее напряжение сглаживается с помощью RC или LC фильтра.

Для получения стабилизированного выходного напряжения могут использоваться стабилизатор на стабилитроне или более мощный стабилизатор на силовых транзисторах.

Достоинства такого блока питания состоят в простоте его конструкции, способности работать в условиях без нагрузки, а также в развязке от сети переменного тока. [attention type=red]Недостатки такой схемы состоят в больших габаритах. Кроме того, он не выдерживает перегрузок.[/attention]

Импульсный блок питания для светодиодной ленты также имеет в своем составе трансформатор. Но его вес и размеры значительно меньше, так как он работает на более высоких частотах.

Этот блок питания также развязан от сети в 220 В. Его недостатки – это сложная для ремонта схема, плохая переносимость перегрузок и холостого хода.

Как правильно выбрать блок питания?

Чтобы выбрать или сделать своими руками блок питания для led ленты, надо знать напряжение питания и ее суммарную мощность.

В данном случае напряжение задано и оно равно 12 В. Для расчета мощности блока питания требуется знать длину ленты и мощность, потребляемую 1 метром ленты.
Расчет мощности блока питания светодиодной ленты производят путем умножения первого на второе. Для стабильной работы требуется создать запас по мощности в 30 -50%, то есть полученную мощность умножить на коэффициент 1,3-1,5. Запас зависит от того, как часто и на какое время включается лента. По полученной мощности и заданному напряжению питания выбирается блок питания.

А если устройство изготовить своими руками?

Наряду с покупкой стандартного блока питания ленты возможно изготовление его своими руками. Имеется большое количество различных схем блоков питания светодиодных лент. Но суть состоит в том, что необходимо подобрать подходящий трансформатор достаточной мощности и сделать выпрямитель со стабилизацией напряжения.

Интересное предложение состоит в использовании для этой цели блока питания от ПК. Например, блок питания типа АТХ мощностью в 300 Вт имеет выход стабилизированного напряжения в 12В с током до 15А. Он позволит питать светодиодную ленту мощностью в 150 Вт, а его цена значительно меньше стандартного блока питания ленты.

В процессе монтажа ленты необходимо припаять соответствующие контакты к ленте. При этом необходимо соблюдать полярность присоединения. [attention type=green]При неправильном соединении лента работать не будет, а светодиоды могут перегореть. Подключение ленты RGB осуществляется через специальный контроллер, у которого имеется три вывода для каждого из каналов и один вывод для общего минуса. [/attention]При расчете мощности питания такой ленты необходимо учитывать и мощность, потребляемую контроллером.

Она обычно составляет порядка 5 Вт.

Выводы:

1. Для дизайнерской подсветки и в рекламе широко используется лента со светодиодами.
2. Для питания такой ленты используются трансформаторные и импульсные блоки питания.
3. Для выбора подходящего блока питания необходимо знать рабочее напряжение и мощность ленты.
4. Наряду с промышленными блоками питания можно использовать блоки, выполненные своими руками.

Видео с краткими характеристиками блоков питания для LED лент

Как сделать блок питания 12В своими руками

Главная » Электрика » Компоненты

Автор: Школа светодизайна MosBuild

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

• Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
• Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
• Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Содержание

1. Компоновка прибора
2. Проблемы простого блока питания с нагрузкой
3. Блок питания со стабилизатором на микросхеме
4. Блок питания повышенной мощности

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

Корпус блока питанияКорпус блока питания

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Низковольтная обмоткаМонтажная плата

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Схема диодного моста

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Самоделки

Понравилась статья? Поделиться с друзьями:

Схема драйвера светодиодной ленты 12 В переменного тока в постоянный

В этой статье о проекте «Сделай сам» мы создадим простую, экономичную и мощную схему драйвера светодиодной ленты , которая может быть полезна для питания всей световой цепочки 12 В, которая имеет более 100 или даже 200 светодиодов. Поскольку на нашем веб-сайте представлено множество проектов светодиодных драйверов, это очень миниатюрная версия, и ее можно использовать только для освещения светодиодной ленты.



Примечание : Этот блок питания рекомендуется использовать только для освещения светодиодных лент, поскольку он не включает в себя какую-либо защиту входа, а также фильтрацию электромагнитных помех. Это устройство очень опасно использовать, так как оно использует прямой источник питания 230 В переменного тока для изолированного преобразования выходного напряжения 12 В. Он имеет только защиту от короткого замыкания на выходе и не более того.



Компоненты, необходимые для драйвера светодиодной ленты переменного тока в постоянный

Количество	Компонент	Комментарий
1	МБ10С	Мостовой выпрямитель
2	4,7 МОм	0,25 Вт
1	ТНИ285ДГ	Преобразователь переменного/постоянного тока
1	22 мкФ/400 В
1	УФ4007	Сверхбыстрый пластиковый выпрямитель
1	СМБДЖ160А	ТВС ДИОД
1	Трансформатор	Изготовлено самостоятельно или куплено, описание дано
1	ПК817	Оптопара
1	1к	0,125 Вт
1	210р	0,125 Вт
1	СБ380	Можно использовать любой диод Шоттки 3 А 80 В
1	22Р	0,25 Вт
1	470 пФ 200 В	Любая упаковка/SMD или TH
1	TL431
1	100 нФ 50 В	Любая упаковка/SMD или TH
1	43,2к	0,125 Вт
1	11,3к	0,125 Вт
1	Вероборд

Конструкция трансформатора

В большинстве случаев в наличии нет трансформаторов с точно такими же параметрами, которые подходят для нашей конструкции. Итак, здесь мы собираемся разработать собственный трансформатор в соответствии с требованиями нашей схемы. Ниже приведена схема конструкции трансформатора —

Механическая схема —

Материалы, необходимые для изготовления трансформатора

Материалы, необходимые для изготовления трансформатора:

Товар	Описание
1	Сердечник: EE22, 3F3, с зазором для ALG 346 нГн/Т²
2	Шпулька: универсальная, 5 пер. + 5 сек.
3	Барьерная лента: полиэфирная пленка [толщина основания 1 мил (25 мкм)], ширина 8,45 мм
4	Лак
5	Магнитный провод: 34 AWG (0,16 мм), под пайку с двойным покрытием
6	Провод с тройной изоляцией: 24 AWG (0,55 мм)

Чтобы построить трансформатор, возьмите катушку и вышеупомянутые материалы. Пожалуйста, используйте следующие шаги –

• Начните сначала с контакта 2 и намотайте 85 витков.
• Провод должен быть 1 нитью из пункта 5, который представляет собой медный провод 34AWG, убедитесь, что он имеет двухстороннее покрытие для пайки.
• Теперь медленно переходим ко 2-му слою слева направо. Направление намотки всегда по часовой стрелке.
• В конце 1-го слоя продолжайте наматывать следующий слой справа налево.
• На последнем слое равномерно распределите обмотку по всей бобине. Закончите эту обмотку на контакте 1. Добавьте 3 слоя изоляционной ленты, которая является 3-м пунктом списка.
• Пуск вторичной обмотки. Начните с штифта 7 и намотайте 8 витков одной нити поз. 6.
• Равномерно распределите обмотку по всей шпульке. Направление намотки всегда по часовой стрелке.
• Завершите намотку на контакте 6. Добавьте два слоя ленты.
• Соберите и закрепите половинки сердечника.
• Покройте трансформатор однородным лаком погружением, не пропитывайте его вакуумной пропиткой.

Для получения более подробной информации о конструкции трансформатора, пожалуйста, ознакомьтесь со статьей «Как создать собственный трансформатор».

Схема драйвера светодиодной ленты переменного тока в постоянный

Полная схема для создания схемы драйвера светодиодной ленты 12 В приведена ниже:

знать принцип работы схемы. Эта цепь очень опасна и должна быть полностью закрыта. Однако, для понимания, это делается с использованием голого Veroboard. Но перед этим давайте изучим работу схемы —

Это схема выпрямительного моста с голым диодом для преобразования входного переменного тока в постоянный.

Это раздел обратной связи. Напряжение устанавливается с помощью резисторов R6 и R7. TL431 — это настраиваемый стабилитрон, который управляет секцией обратной связи.

Это основной раздел. Конденсатор C1 является конденсатором обратной связи по входу. TNY285DG является основным контроллером, управляющим трансформатором. Это работает в очень высокочастотном переключателе на 125 кГц. C2 используется для внутреннего использования U1. R1 и R2 — это два последовательно соединенных резистора, которые используются для обнаружения блокировки при пониженном напряжении, когда U1 пропускает переключение, если входное напряжение меньше. D5 и VR1 используются для защиты U1 от переходных процессов, возникающих из-за огромной индуктивности рассеяния трансформатора. Эти два диода очень важны.

SB380 представляет собой диод Шоттки 3 А 80 В , и любой диод Шоттки такого же номинала будет работать. Резистивно-емкостные демпферы R3 и C5 используются для защиты диода от резких переходных процессов. C6 — выходной конденсатор с напряжением 470 мкФ 25 В. PC817 — это оптопара , используемая для измерения обратной связи.

Тестирование схемы драйвера светодиода

Схема впаяна в пунктирную плату Veroboard. Это высоковольтный проект, поэтому на печатной плате сделано много изоляции проводов. Лучше использовать печатную плату, чтобы быть в безопасности. Когда все было готово, я сначала измерил выходное напряжение с помощью мультиметра и после подтверждения выходного напряжения подключил светодиодную ленту, как показано на рисунке ниже:0005

Работа проекта показана на видео ниже. Надеюсь, вы поняли проект и получили удовольствие от его изучения. Если у вас есть какие-либо сомнения, вы можете оставить их в разделе комментариев или на нашем форуме.

светодиод — питание двух полос 5 В от блока питания 12 В
