Схемы подключения диммера в квартире

02.02.201807.11.2018 Админ.

Вступление

О типах диммеров я рассказывал в прошлой статье Что такое диммер (светорегулятор). Тема в этой статье, схема подключение диммера. Посмотрим схему подключения, для активной нагрузки «без» и «с» пультом дистанционного управления.

Купить диммер можно в любом хозяйственном магазине. Кстати, при покупке обратите внимание, как упростили нашу жизнь штрих коды на товарах. Без использования этикеток со штрих кодами и оборудования для его считывания, не обходится ни одна точка законной торговли. Если вы живете в городе Алматы и заинтересованы в оборудовании изготовления и считывания штрих кодов обращайтесь в компанию A-TRADE.

Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

для активной и реактивной нагрузки;
для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

Схема диммер + выключатель

Если вам нужно диммер совместить с выключателем, можно купить диммер с кнопкой выключения или собрать такую схему. При сборке до диммера на фазный провод нужно установить прерыватель, то есть простой выключатель освещения.

диммер с выключателемсхема диммер с выключателем

Схема подключения диммера с пультом управления

Опять, нет никаких хитростей, если вам нужно управлять освещенностью с помощью пульта. У вас нет вариантов, вам нужно купить диммер с пультом управления. Далее. Подключаете диммер по обычной схеме, а пульт управления работает, взаимодействуя со схемой диммера. Всё просто, вы же НЕ подключаете отдельно пульт управления к телевизору.

Схема подключения двух диммеров

Если вам нужно управлять освещенностью с двух точек, не путаем с включением/выключением с двух точек, то диммеры сработают при параллельном подключении. Не уверен, что это верно, для диммеров со сложными схемами управления.

Диммер и двухклавишные выключатели

Если у вас стоит люстра с комбинациями включения/выключения, 2+1, 3+2 и т.д., то, как поведет себя поворотный диммер установленный на одну клавишу не знаю. А чтобы диммер работ нормально покупаете диммер с возможностью подключения двух клавишного выключателя и используете такую схему.

Важно! Расстояние от диммер до выключателя не должно превышать, обычно, 20 метров (зависит от производителя).

Схема подключения диммера с кнопкой

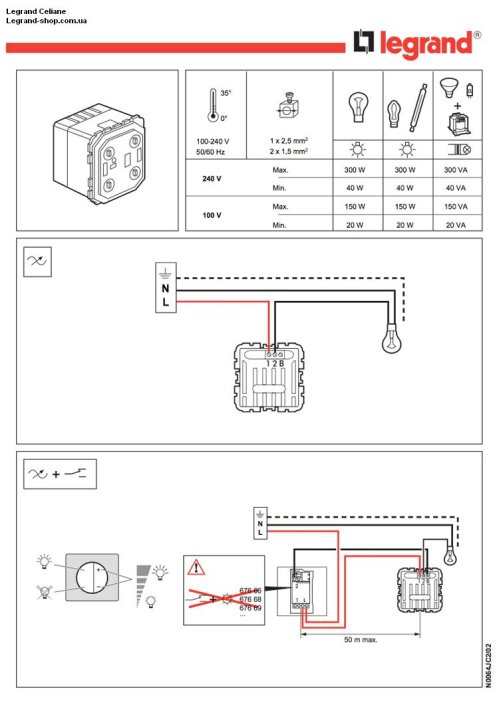

Есть диммеры для дополнительного подключения удаленной кнопки управления. У них есть дополнительная клемма для такого подключения:

Диммер Легранд с кнопкой

Удалённость кнопки от диммера не более 50 метров (зависит от производителя).

Это все схемы подключения диммера на сегодня.

©Ehto.ru

Еще статьи

Схемы подключенийLED освещение своими руками, диммер для освещения, лента светодиодная освещения, монтаж освещения, освещение квартиры, освещение квартиры дома, светильник освещения дома, схема подключения электрическая, электросхемы проводки

схемы подключения и инструкция по монтажу (100 фото)

Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

запланированное таймером выключение света;
возможность автоматически включать/выключать лампы без участия и присутствия человека;
управление хлопками или голосом;
регулирование светового потока на расстоянии;
выбор оптимального режима свечения;
подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

Важно ориентироваться не столько на тип диммера, сколько на допустимую нагрузку и характеристики ламп, которые к нему можно подключить.

В зависимости от способа установки выделяют:

модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

Подключение светодиодных ламп и лент. Диммер присоединяется на фазный провод, но его выход направляется на контроллер, к которому подводится ноль. От контроллера провода идут на светильник.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.
