Схема дымохода из сэндвич труб: сборка и установка своими руками

Содержание

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания).

Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло).

Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

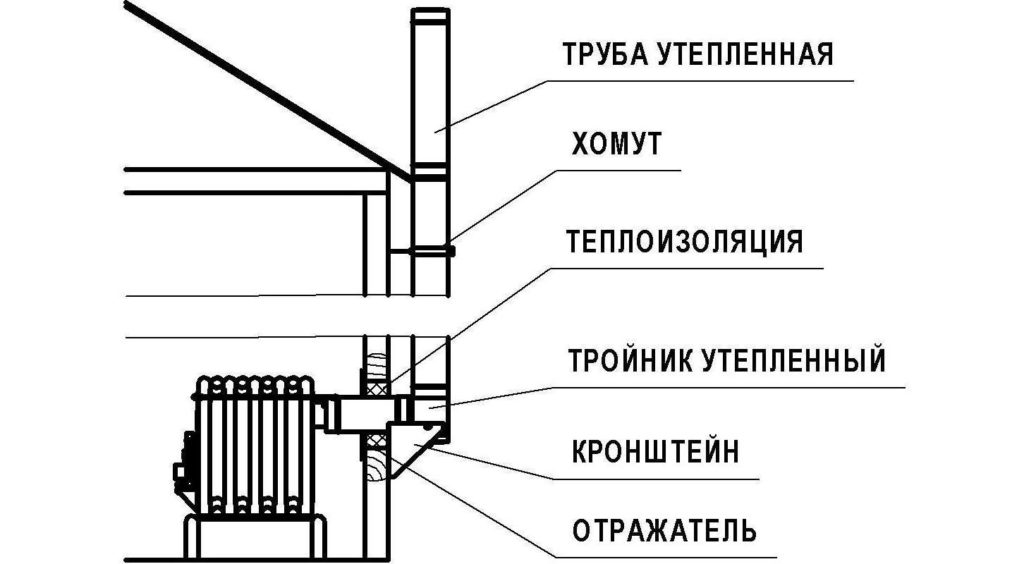

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.

Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
Шаг 6. На выходе из дымохода из стены установите ревизию.
Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
Шаг 4. Установите снятый лист профнастила и закрепите его.
Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Будьте в курсе!

Подпишитесь на новостную рассылку

Монтаж сэндвич-трубы дымохода | Феникс

org/ListItem»>Главная
Наш блог
Монтаж дымоходов сэндвич

Несмотря на большое разнообразие систем дымоотвода, в строительстве частных домов в России наибольшее распространение получили сэндвич-дымоходы. Все дело в их конструкции, которая обеспечивает простоту сборки и установки, а также безопасность использования. Конструктивно они представляют собой две трубы, одна из которых расположена внутри другой, а пространство между ними заполнено теплоизолятором. За счет этого повышается эффективность работы камина, котла или печи, к которым подсоединен дымоотвод. Монтаж сэндвич трубы дымохода можно провести самостоятельно, если знать, как это сделать правильно. Если вы покупаете дымоходную систему в компании «Феникс», вы можете заказать его установку. Этим занимаются наши мастера или подрядчики, с которыми мы сотрудничаем много лет.

Что нужно знать о монтаже сэндвич дымохода?

В двухконтурных дымоотводах в меньшей степени накапливается сажа и конденсат, что делает уход и обслуживание за ними достаточно легким, а также увеличивает срок их службы. Большой выбор фасонных элементов позволяет получить дымоотвод любой конфигурации.

Возможны три основных варианта монтажа двустенных утепленных систем дымоходов «Феникс»:

монтаж соответственно подобранных модулей системы внутри здания с выводом конечных модулей системы наружу;
монтаж соответственно подобранных модулей системы на наружной стене здания с использованием её в качестве несущей конструкции;
монтаж соответственно подобранных модулей системы на отдельно стоящей несущей конструкции.

Дымоходная система чаще всего состоит из таких элементов:

Двухконтурная утепленная труба для дымохода длиной 1 м.

Тройники, с помощью которых соединяются дымоотвод и основной дымовой канал, а также осуществляется вывод конденсата. Они бывают двух типов – 45° и 90°.

Конденсатосборник, с помощью которого собирается конденсат и сажа. Он устанавливается снизу от тройника.

Отводы, применяемые для придания направления трубе. Бывают нескольких видов – 15°, 30°, 45° и 90°.

ППУ (потолочно-проходной узел) применяется при монтаже дымохода из сэндвич труб через крышу, чтобы предотвратить возгорание.

Кровельный элемент предупреждает попадание влаги в помещение.

Зонт, дефлектор или конус защищает трубу от мусора, осадков, которые могут попасть в нее. Дефлектор дополнительно защищает трубу от бокового ветра, что помогает стабилизировать тягу.

Также при монтаже сэндвич дымохода через стену или потолок требуются крепежные и вспомогательные элементы, например, опоры, крепления, хомуты, пр.

Варианты монтажа сэндвич дымохода

Монтаж дымохода из сэндвич труб несложный, но важно соблюдать правильное направление соединения «по дыму» или «по конденсату». При топке печи дым поднимается. Если на своем пути он встречает препятствие, даже в виде небольшой плоскости, обращенной вниз, твердые частички дыма будут на ней оседать, что приведет к засорению дымоходной системы.

Конденсат, напротив, стекает вниз и задерживается на ребрах конструкции, направленных вверх. Так он попадает в утеплитель, снижая теплоизоляционные и противопожарные свойства дымоотвода.

Оптимальный вариант сборки, когда внутренний контур сэндвича собирается «по конденсату», а внешний «по дыму».

При монтаже сэндвич дымохода своими руками используйте плотные перчатки, так как можно порезаться о металл. Изучите существующие требования и нормы, так как неправильная установка системы отвода дыма может повлечь за собой пожар.

Если не уверены, что сможете правильно установить трубу для дымохода, обратитесь в компанию «Феникс». У нас не только можно купить двухконтурные дымоходные системы, но и заказать их монтаж. Консультации по телефонам: +7 (495) 782-55-31, +7 (926) 925-77-71 и онлайн.

Новые публикации

19 янв 2023, 02:16

Герметизация печной трубы на крыше

Каждое здание, имеющее камин или любое другое отопление, оснащено дымоходным каналом на крыше

читать подробнее

19 янв 2023, 02:14

Можно ли делать дымоход зимой?

При возведении системы дымоудаления нет строгих требований к температурному режиму, поэтому установку можно производить . ..

читать подробнее

19 янв 2023, 02:12

Креозот в дымоходе

Во время горения древесины креозот образуется в печи при понижении температуры ниже 120 градусов Цельсия.

читать подробнее

19 янв 2023, 02:09

Что такое гильзование дымохода?

Это процесс, заключающийся в установке внутрь уже имеющегося дымоходного канала полимерного рукава

читать подробнее

Сэндвич трубочист — Услуги

jpg» bgcolor=»#FFFFFF»>

Чистка дымоходов — Мы предоставляем исключительные услуги по чистке дымоходов для всех ваших потребностей, от каминов и дровяных печей до печных дымоходов. Эта услуга включает в себя визуальный осмотр (уровень 1) вашего дымохода, чтобы убедиться, что ваша система работает правильно. Наши специалисты покинут ваш дом с нашей гарантией отсутствия копоти и беспорядка, а также с уверенностью в том, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.

Заглушки для дымоходов – Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди.

Заглушки дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпаки для дымоходов оснащены искрогасителем из нержавеющей стали, вваренным прямо в колпачок, для предотвращения попадания в воздух тлеющих углей и искр. Также доступны нестандартные размеры, и на каждую крышку распространяется пожизненная гарантия производителя.

Крышки дымохода – Мы предлагаем крышки дымохода из нержавеющей стали или меди для вашего деревянного дымохода со сборным камином. Большинство укрытий для погони на Кейп-Коде сделаны из оцинкованного металла, который гниет уже через несколько лет. Позвольте нам установить полностью нержавеющую сталь или медную крышку, чтобы успокоить вас. Все крышки изготавливаются на заказ по вашим размерам дымохода.

Верхние уплотнительные демпферы – Мы предлагаем верхние уплотняющие демпферы Lyemance в качестве альтернативы каменным демпферам.

Верхний демпфер Lyemance может быть в 10 раз эффективнее в предотвращении потерь тепла, чем новый демпфер горловины. Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Быстрым рывком за цепочку он легко открывается и закрывается. Установка занимает короткое время и обычно дешевле, чем обычный демпфер.

Установка печей и каминов – Трубочист Sandwich предлагает установку дровяных печей. Будь то каминная печь или вставка, наш профессиональный установщик/владелец может сделать всю работу за вас. Каждая установка разрабатывается индивидуально для вашего камина. Мы также предлагаем газовые плиты и вставки, но для подключения газа вам понадобится лицензированный сантехник. Мы также можем установить вашу сборную систему камина заводского изготовления с нулевым зазором. Имея более чем 30-летний опыт работы с вентиляцией печей и каминов, мы не можем установить ни одной системы.

Дымоходы Metalbestos – Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратиться на кирпичный дымоход, когда можно установить сборный дымоход за меньшие деньги и меньше времени. Этот полностью топливный дымоход удовлетворит все ваши потребности в отоплении, будь то дрова, газ или мазут

Каминные системы Bellfire – Обычные камины имеют нулевую эффективность. Каминные системы Bellfire – это лучшие из существующих открытых каминов, производящих тепло. Они способны производить максимальное количество тепла при минимальном количестве древесины. Спросите сегодня, как вы можете воспользоваться преимуществом Bellfire.

Вкладыши из нержавеющей стали – В дымоходе случаются пожары, и когда они случаются, вкладыш дымохода из нержавеющей стали является самым дешевым, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас есть старый дымоход без футеровки, в большинстве случаев его можно футеровать футеровкой из нержавеющей стали. Мы предлагаем наилучшую систему 4-слойных футеровок из нержавеющей стали с толстыми стенками, а также все компоненты, необходимые для завершения футеровки.

Все наши вкладыши имеют пожизненную гарантию с использованием дерева. Трубочист Sandwich может справиться со всеми вашими потребностями в замене футеровки.

Водоотталкивающие средства – Мы предлагаем лучшие водоотталкивающие средства, доступные сегодня! Если вы отремонтировали или проверили крышу или гидроизоляцию и обнаружили, что не можете найти решение проблемы утечки воды, возможно, ваш дымоход нуждается в водоотталкивающем средстве. Каменные дымоходы пористые и впитывают воду, как губка. Попросив нас применить ChimneySaver, мы можем предотвратить повреждение дымохода или внутренних стен вашего дома водой. ChimneySaver не похож на большинство продуктов, которые вы найдете в местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать водяные пары. ChimneySaver действительно проникает глубоко в кирпичи, чтобы защитить ваш дымоход от разрушительного проникновения воды. И на него распространяется гарантия производителя 10 лет.

Дизайн сайта от GraphTech Services

Устройство сэндвич-дымоходов и правила их монтажа

Неотъемлемой частью конструкции любой печи является дымоход. С его помощью из топки удаляются вредные для жизни продукты горения и обеспечивается надежная тяга, поддерживающая процесс горения. Сегодня все большее распространение получают сэндвич-дымоходы из качественной стали. Они все чаще выбирают для своих печей и каминов владельцев частных домов. Почему это происходит и в чем причина интереса?

Правила установки сэндвич-дымоходов

Сэндвич-дымоходы названы в честь достаточно новой технологии, при которой слои различных материалов собираются в конструкцию, напоминающую обычный сэндвич. Тело дымохода состоит из двух труб разного диаметра, вложенных одна в другую. Между ними укладывают теплоизоляционную прокладку, часто используют минеральную вату или базальтовое волокно. Они используются из-за высокой стойкости к высоким температурам, открытому огню и стойкости к активным химическим веществам у этих материалов на высоте. Еще они способны гасить звуковые волны и отлично сохранять тепло.

Видео — проектирование и монтаж сэндвич-дымоходов

Тип сэндвич-трубы зависит от ее назначения и от температурных условий окружающей среды, в которой предполагается ее использование. Они отличаются диаметром и толщиной слоя теплоизолятора. Соединение двухконтурных труб может осуществляться разными способами: байонетным, фланцевым или «мостиком холода».

Компоненты дымоходной системы

Естественно, дымоудаление может состоять не только из прямых труб. Он должен огибать встречающиеся на его пути элементы здания, проходить сквозь крышу и перекрытия. Собирается из секционных фрагментов, которые соединяются между собой дополнительными элементами. Дымоход состоит из таких основных элементов: сэндвич-трубы, тройники для соединения конструкции дымохода с топкой или камином-камином, 15, 30, 45 и 9Модели 0 градусов применяются для выполнения изгиба дымового тракта, конденсатосборника для отвода влаги, скапливающейся на стенках дымоходного канала из-за перепада температур, элементов кровли для преодоления кровельных конструкций с организацией качественной тепло- и гидроизоляции, ревизии тройник с дверцей для контроля чистоты канала дымоудаления и очистки от сажи, I верхняя кромка конструкции дымохода, опорный кронштейн, служащий основанием под стену или пол типа канала пристенный для крепления буртика относительно стены дымоход;

Дымоходная система состоит из следующих основных элементов:

сэндвич-трубы
тройники — элементы для соединения дымоходной конструкции с топочными печами и каминами, для разветвления дымоходного канала
отвода — разные дымоходы используется для 15, 30, 45 и 90 градусов
конденсатосборник — для отвода влаги, скапливающейся на стенках дымоходного канала в результате перепада температур
элементы кровли — для преодоления конструкции кровли с организацией качественной термо- и гидроизоляции
тройник смотровой с дверцей — для контроля чистоты дымового канала и очистки его от копоти
горловина — для оборудования верхней кромки конструкции дымохода
опорный кронштейн — для обеспечения напольного или настенного основания для дымохода
настенный зажим — для крепления стенок дымохода;

Конструкция сэндвич-дымохода

Двухконтурные дымоходы – преимущества и недостатки

Двухконтурные дымоходы с изоляцией

Положительные стороны данной конструкции:

хороший внешний вид;
прекрасно сочетается с разными моделями котлов и печей;
возможен как для наружного, так и для внутреннего применения, благодаря легкости и универсальности конструкции;
не загромождает пространство изнутри, как, например, кирпичные дымоходы за счет гораздо меньшего объема;
из нержавеющей стали сэндвич-трубы не подвержены разрушению от химического и термического воздействия, то есть от факторов, образующихся при сгорании топлива;
много лет не оставляет следов на поверхности и не повреждает внутренний слой, позволяя конструкции надежно выполнять свою функцию;
гарантируется высокий уровень теплоизоляции для защиты от образования конденсата, что особенно важно при использовании оборудования с прямым отсосом;
гладкая поверхность внутренней трубы предотвращает отложение сажи и позволяет реже чистить воздуховод дымохода;
высокая пожарная безопасность обеспечивается отличной теплоизоляцией, не позволяющей наружному контуру нагреваться до критических температур, способных воспламенить горючие элементы здания;
Удобная конструкция, позволяющая выполнять повороты и изгибы дымохода, позволяет обходить любые препятствия на пути его прокладки, не прибегая к демонтажу или удалению частей крыши или полов;
вся конструкция может быть возведена без дополнительного фундамента, что значительно удешевляет и упрощает ее монтаж.

Среди недостатков, характерных для сэндвич-дымоходных элементов, стоит отметить их достаточно высокую стоимость, а также возможность потери герметичности при длительной эксплуатации. Из-за постоянных температурных градиентов нарушается целостность конструкции. Однако и при гарантированном сроке службы 10-15 лет на практике они нормально функционируют гораздо дольше.

Подготовка к монтажу

Для обеспечения максимальной безопасности проходки дымохода сквозь толщу перекрытий необходимо соблюдать правильную последовательность его монтажа. Для вывода дымохода через потолок перед монтажом используется специально подготовленная труба. Его стены выкладываются изоляционным материалом (минеральная вата), после чего изолируется его внутренняя часть, стыки и примыкания к стенам. Для того чтобы патрубок заходил в потолок на определенном участке, делается разметка, по которой в потолке делается проем. На примыкания патрубка к элементам потолка в качестве утеплителя укладывается слой минеральной ваты, после чего можно установить дымоходную сэндвич-трубу. Важный! Сэндвич-труба, проходящая через пожароопасные участки, такие как элементы пола или стены из дерева и балок, требует укладки дополнительного слоя теплоизоляции.

Дополнительная теплоизоляция дымохода

При расчете параметров трубы необходимо обратить особое внимание на их свободный проход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в таких местах недопустимы. Для обеспечения вентиляции и охлаждения оставьте свободное пространство между насадкой и самой трубой. После завершения монтажа дымохода устанавливаются элементы защиты патрубков, проверяется вертикальная ориентация дымохода. Важный! Категорически запрещается использовать сэндвич-трубу для организации самого первого элемента дымохода, сразу от топки.

Схема монтажа дымохода сэндвич

Правила монтажа труб

Монтаж дымоходной системы начинают снизу вверх, то есть от самого отопительного оборудования в помещении. Нужно вставить верхнюю внутреннюю трубу в предыдущую, а ту, что снаружи – надеть поверх предыдущей.
